广东省揭阳市中考物理试题及答案解析word版.doc

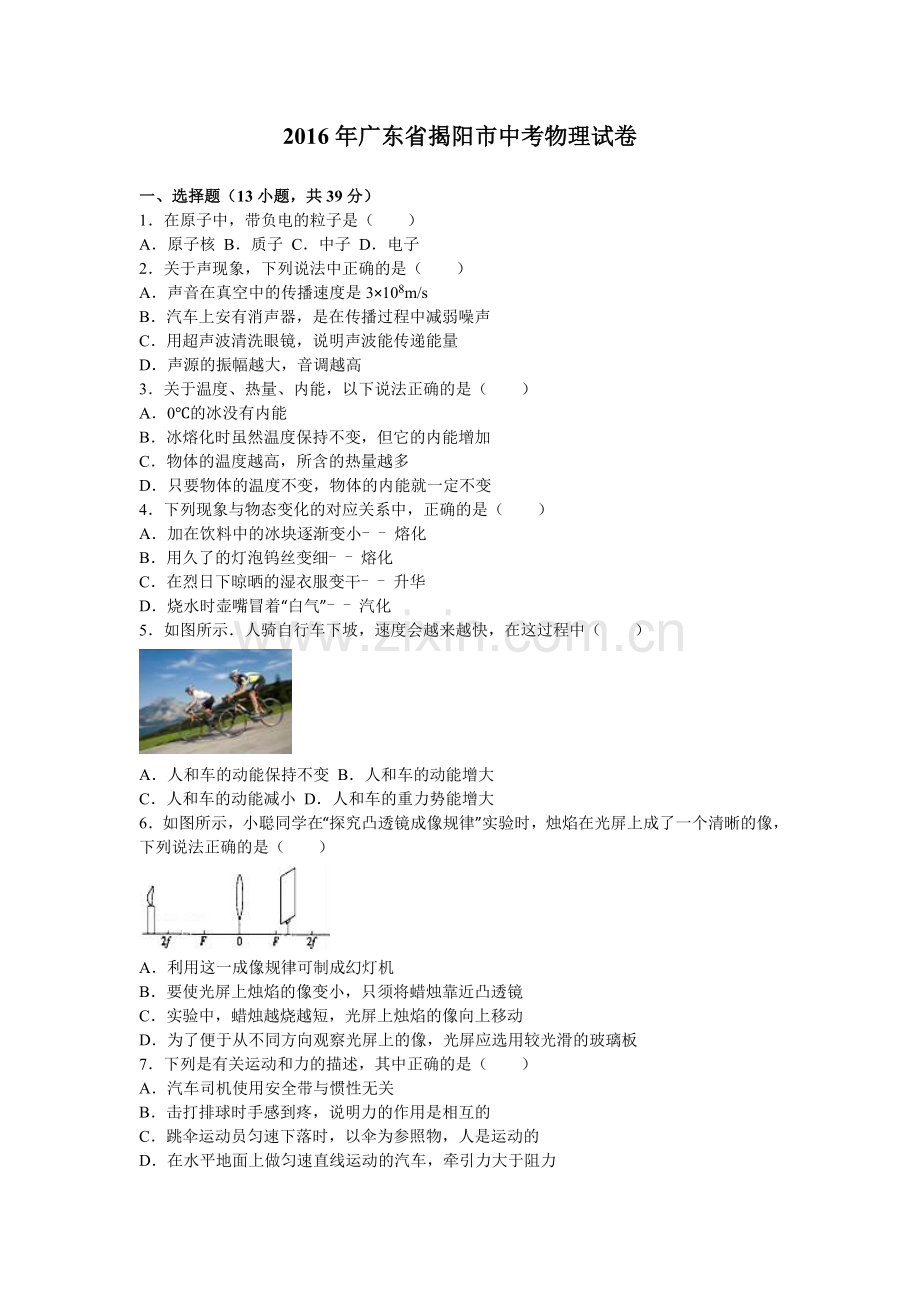

2016年广东省揭阳市中考物理试卷一、选择题（13小题，共39分）1在原子中，带负电的粒子是（）A原子核 B质子 C中子 D电子2关于声现象，下列说法中正确的是（）A声音在真空中的传播速度是3108m/sB汽车上安有消声器，是在传播过程中减弱噪声C用超声波清洗眼镜，说明声波能传递能量D声源的振幅越大，音调越高3关于温度、热量、内能，以下说法正确的是（）A0的冰没有内能B冰熔化时虽然温度保持不变，但它的内能增加C物体的温度越高，所含的热量越多D只要物体的温度不变，物体的内能就一定不变4下列现象与物态变化的对应关系中，正确的是（）A加在饮料中的冰块逐渐变小熔化B用久了的灯泡钨丝变细熔化C在烈日下晾晒的湿衣服变干升华D烧水时壶嘴冒着“白气”汽化5如图所示人骑自行车下坡，速度会越来越快，在这过程中（）A人和车的动能保持不变 B人和车的动能增大C人和车的动能减小 D人和车的重力势能增大6如图所示，小聪同学在“探究凸透镜成像规律”实验时，烛焰在光屏上成了一个清晰的像，下列说法正确的是（）A利用这一成像规律可制成幻灯机B要使光屏上烛焰的像变小，只须将蜡烛靠近凸透镜C实验中，蜡烛越烧越短，光屏上烛焰的像向上移动D为了便于从不同方向观察光屏上的像，光屏应选用较光滑的玻璃板7下列是有关运动和力的描述，其中正确的是（）A汽车司机使用安全带与惯性无关B击打排球时手感到疼，说明力的作用是相互的C跳伞运动员匀速下落时，以伞为参照物，人是运动的D在水平地面上做匀速直线运动的汽车，牵引力大于阻力8在“探究平面镜成像特点”的实验中，下列说法正确的是（）A实验最好在较暗的环境中进行B把光屏放在玻璃板后面像的位置，光屏上有像出现C将蜡烛向玻璃板靠近时像会变大D物体靠近玻璃板时，所成的像将远离玻璃板9对于静止在水平桌面上的矿泉水瓶，下列说法正确的是（）A桌面对瓶子的支持力与瓶子所受重力是相互作用力B瓶子对桌面的压力与桌面对瓶子的支持力是平衡力C瓶子正放与倒放时，对桌面的压力是不同的D如果瓶子所受的力同时全部消失，它将仍留在原位保持原来的静止状态10如图所示电路中，甲、乙两处分别接入电流表或电压表当S闭合后，为使两灯均能发光，则（）A甲接入电流表，乙接入电压表B甲、乙均接入电流表C甲、乙均接入电压表D甲接入电压表，乙接入电流表11关于生活用电常识，下列符合要求的是（）A使用测电笔时手指碰到笔尾的金属帽会触电B三脚插头的用电器也可以插入两孔插座C不要用湿手拔热水器的插头D家庭电路中开关接在火线或零线上都可以12自动照相机所用的感光元件是一种光敏电阻，它是由下列哪种材料制造的（）A导体 B半导体 C绝缘体 D超导体13在如图所示电路中，电源电压不变，当滑动变阻器的滑片P由右端向中点移动时，下列说法正确的是（）A电流表的示数变小 B电压表的示数变小C电流表的示数不变 D电路总电流减小二、作图题（2小题，共5分）14如图是射向凹透镜的两条光线，请画出这两条光线通过凹透镜后的折射光线15请画出门手柄受到的压力F的力臂三、填空、实验题（5小题，共25分）16太阳能属于（选填“可再生”或“不可再生”）能源某太阳能热水器能使100kg的水温度由室温升高50，那么这些水吸收的热量为J水的比热容为4.2103J/（kg）17轻质木杆AB可以绕O点转动，OA：OB=3：1，A端细线下挂300N的重物静止在水平地面上，若使木杆保持水平位置，且重物对水平地面的压力为零，在B点要用N的力竖直向下拉此木杆为（填“省力”或“费力”或“等臂”）杠杆18用图所示的实验装置探究“产生感应电流的条件”（1）闭合开关，若导体ab不动，左右移动磁铁，电路中（选填“有”或“无”）感应电流（2）在仪器和电路连接都完好的情况下，某小组的实验现象不太明显请提出一条改进措施：19夏季，当你在河岸边漫步时，有时会看到“鱼在云中游”的美景你看到的鱼是由于光的形成的像，水中的云是由于光的形成的像20“测量小灯泡电功率”的实验电路如图甲所示电源电压为3V，小灯泡的额定电压为2.5V（1）闭合开关前，滑动变阻器的滑片P应置于端（选填“A”或“B”），目的是（2）实验中，闭合开关，移动滑片P到某个位置时，电压表的示数为2.2V，若想测量小灯泡的额定功率，应将滑片P向（选填“A”或“B”）端移动，使电压表的示数为V，这时电流表的示数如图乙所示，读数为A，则小灯泡的额定功率为W（3）此实验还可以只用电流表而不用电压表也能测灯泡额定功率，其电路如图丙所示，R0=10，其中关键的一步是必须调节滑动变阻器，使电流表A2的示数为A时，再读出电流表A1的示数，才能计算出小灯泡的额定功率四、计算题（2小题，共15分）21图甲是修建造码头时用刚缆绳拉着实心长方体A沿竖直方向以0.3m/s的速度匀速下降的情景图乙是A下降到水底之前钢缆绳对A的拉力F随时间t变化的图象（取水的密度为=1.0103kg/m3，g取10N/kg）求：（1）长方体A的高度（2）长方体A浸没在水中后受到的浮力（3）长方体A的密度22如表所示为某电烤箱的铭牌，如图虚线内所示是电烤箱内部的简化电路图R1和R2均为电热丝，电烤箱开关接1时是低温档，接2时是高温档求：牌电烤箱额定电压220V额定功率高温档1100W低温档440W频率50Hz（1）电路中R1和R2的阻值（2）如果实际电压只有200V，则电烤箱在高温档工作10分钟所消耗的电能是多少（最后结果保留整数）五、综合能力题（2小题，共16分）23如图所示是“擦窗机器人”，它的质量为2kg，它的“腹部”有吸盘当擦窗机器人的真空泵将吸盘内的空气向外抽出时，它能牢牢地吸在竖直玻璃上（g取10N/kg）（1）机器人工作时，主机内部的气压（选填“大于”、“小于”或“等于”）大气压而产生吸力（2）当擦窗机器人在竖直玻璃板上静止时，若真空泵继续向外抽气，则擦窗机器人受到的摩擦力（选填“变大”、“变小”或“不变”）（3）吸盘与玻璃的接触面积为2103m2，若吸盘在此面积上对玻璃的压强为1.5105Pa，则吸盘对玻璃的压力是N（4）擦窗机器人以0.2m/s的速度匀速竖直向下运动，重力做功的功率是W24在“测滑轮组机械效率”的实验中，用同一滑轮组进行两次实验，实验数据如表：次数钩码重/N钩码上升高度/cm弹簧测力计示数/N弹簧测力计移动距离/cm12100.8402551.520（1）第一次实验测得滑轮组的机械效率为，两次相比较，第二次实验测得滑轮组的机械效率第一次实验测得滑轮组的机械效率（选填“大于”、“小于”或“等于”）（2）根据表中数据，能否得出“滑轮组的机械效率与所挂钩码重量有关，钩码越重其效率越高”的结论？答：；请简要说出其中一条理由：2016年广东省揭阳市中考物理试卷参考答案与试题解析一、选择题（13小题，共39分）1在原子中，带负电的粒子是（）A原子核 B质子 C中子 D电子【考点】原子结构、元电荷与带电情况【分析】原子由位于原子中央带正电的原子核与带负电的核外电子组成【解答】解：原子是由带负电的核外电子和原子核构成的，原子核又是由带正电的质子和不带电的中子构成的故选D2关于声现象，下列说法中正确的是（）A声音在真空中的传播速度是3108m/sB汽车上安有消声器，是在传播过程中减弱噪声C用超声波清洗眼镜，说明声波能传递能量D声源的振幅越大，音调越高【考点】声速；频率及音调的关系；防治噪声的途径；声与能量【分析】（1）声音的传播需要介质，固体、液体、气体都能够传播声音，真空不能传声；（2）减弱噪声的途径有三种：在声源处减弱噪声；阻断噪声的传播；在人耳处减弱噪声；（3）声音可以传递信息和能量；（4）音调与发声体振动的频率有关，响度与发声体的振幅有关【解答】解：A、光在真空中的传播速度是3108m/s，声音在真空中不能传播，故A错误；B、汽车上的消声器是在声源处减弱噪声，故B错误；C、用超声波清洗眼镜说明声波可以传递能量，故C正确；D、振幅越大，发出声音的响度越大，而不是音调越高，故D错误故选C3关于温度、热量、内能，以下说法正确的是（）A0的冰没有内能B冰熔化时虽然温度保持不变，但它的内能增加C物体的温度越高，所含的热量越多D只要物体的温度不变，物体的内能就一定不变【考点】温度、热量与内能的关系【分析】（1）任何物体在任何温度下都具有内能（2）晶体熔化过程中，吸收热量，温度不变，但内能增加；（3）热量是一个过程量，只有热传递过程中才能谈热量，物体在一种状态下不能谈热量【解答】解：A、任何物体在任何温度下都具有内能，0的冰也有内能故A错误B、冰是晶体，晶体熔化过程中，吸收热量，温度不变，但内能增加，故B正确；C、描述热量的术语只能用”吸收“或”放出“，不能用“具有、所含”，故C错误；D、内能的大小与物体的质量、状态和温度都有关系，所以单凭温度不变，不能确定物体的内能就不变，故D错误故选B4下列现象与物态变化的对应关系中，正确的是（）A加在饮料中的冰块逐渐变小熔化B用久了的灯泡钨丝变细熔化C在烈日下晾晒的湿衣服变干升华D烧水时壶嘴冒着“白气”汽化【考点】熔化与熔化吸热特点；汽化及汽化吸热的特点；液化及液化现象；升华和凝华的定义和特点【分析】从六种物态变化定义进行判断：物质从固态变为液态是熔化过程；物质从液体变为固态是凝固过程；物质从气态变为液态是液化过程；物质从液态变为气态是汽化过程；物质从固态直接变为气态是升华过程；物质从气态直接变为固态是凝华过程【解答】解：A、加在饮料中的冰块逐渐变小，由固态变成液态，是熔化现象此选项正确；B、用久了的灯丝钨丝变细，由固态变成气态，是升华现象此选项错误；C、湿衣服变干，衣服上的水变成水蒸气，是汽化中的蒸发过程此选项错误；D、壶嘴冒“白气”，水蒸气遇冷液化形成的小水滴此选项错误故选A5如图所示人骑自行车下坡，速度会越来越快，在这过程中（）A人和车的动能保持不变 B人和车的动能增大C人和车的动能减小 D人和车的重力势能增大【考点】动能和势能的大小变化【分析】（1）动能大小跟质量、速度有关质量一定时，速度越大，动能越大；速度一定时，质量越大，动能越大（2）重力势能大小跟质量、被举得高度有关被举得高度一定时，质量越大，重力势能越大；质量一定时，高度越高，重力势能越大【解答】解：人骑自行车下坡，速度会越来越快，在这过程中人和车的质量不变，速度增大，动能变大；高度减小，重力势能减小故选B6如图所示，小聪同学在“探究凸透镜成像规律”实验时，烛焰在光屏上成了一个清晰的像，下列说法正确的是（）A利用这一成像规律可制成幻灯机B要使光屏上烛焰的像变小，只须将蜡烛靠近凸透镜C实验中，蜡烛越烧越短，光屏上烛焰的像向上移动D为了便于从不同方向观察光屏上的像，光屏应选用较光滑的玻璃板【考点】凸透镜成像规律及其探究实验【分析】解答此题从以下知识点入手：凸透镜成像规律：物距小于焦距成正立放大虚像应用是放大镜物距大于一倍焦距小于二倍焦距成倒立放大实像，像距大于二倍焦距应用是幻灯机、投影仪物距等于二倍焦距成倒立等大实像，像距等于二倍焦距物距大于二倍焦距成倒立缩小实像，像距大于一倍焦距小于二倍焦距应用是照相机成实像时：物像异侧，物距变大，像距变小，像变小掌握漫反射的概念知道要从不同方向看到同一个物体，需要发生漫发射【解答】解：A、由图知，蜡烛放在2倍焦距之外，所以此时成缩小、倒立的实像照相机是根据这个原理制成的而幻灯机是根据物距处于f和2f之间时，成放大、倒立的实像原理制成故本选项说法错误B、要使光屏上的烛焰的像变小，蜡烛应远离凸透镜故本选项说法错误C、由于成的实像是倒立的，所以蜡烛越烧越短，光屏上烛焰的像就应该越向上移动，故本选项说法正确D、为了便于从不同方向观察光屏上的像，光屏应选用较粗糙的毛玻璃板故本选项说法错误故选C7下列是有关运动和力的描述，其中正确的是（）A汽车司机使用安全带与惯性无关B击打排球时手感到疼，说明力的作用是相互的C跳伞运动员匀速下落时，以伞为参照物，人是运动的D在水平地面上做匀速直线运动的汽车，牵引力大于阻力【考点】力与运动的关系；运动和静止的相对性；力作用的相互性；惯性【分析】防止惯性造成的危害，开车时一定要系安全带物体间力的作用是相互的，一个物体施力的同时也受到力的作用被研究的物体和参照物之间没有发生位置的改变，被研究的物体是静止的，如果发生了位置的改变，被研究的物体是运动的匀速运动的物体受平衡力的作用，平衡力大小相等【解答】解：A、司机和汽车一起运动，当急刹车时，车停止运动，司机由于惯性保持原来的运动状态，继续前行，容易冲出车外，为了防止惯性造成的危害，一定要系安全带不符合题意B、击打排球时手给排球一个力的作用，同时球给手一个力的作用，手感到疼，说明力的作用是相互的符合题意C、跳伞运动员匀速下落时，人和伞之间没有发生位置的改变，以伞为参照物，人是静止的不符合题意D、在水平地面上做匀速直线运动的汽车，水平方向上受到牵引力和阻力作用，两个力是平衡力，大小相等不符合题意故选B8在“探究平面镜成像特点”的实验中，下列说法正确的是（）A实验最好在较暗的环境中进行B把光屏放在玻璃板后面像的位置，光屏上有像出现C将蜡烛向玻璃板靠近时像会变大D物体靠近玻璃板时，所成的像将远离玻璃板【考点】平面镜成像的特点、原理、现象及其实验方案【分析】（1）物体在平面镜中成像，像的大小只跟物体大小有关，跟物体到平面镜的距离、平面镜的大小都没有关系（2）实像能用光屏承接，虚像不能用光屏承接（3）平面镜成像特点之一：像物等大；（4）平面镜成像特点之一：像与物到平面镜的距离相等【解答】解：A、实验应在较暗的环境中进行，这样才能通过玻璃板成蜡烛较清晰的像故A正确B、物体在平面镜中成虚像，光屏放在虚像的位置上，光屏上不会承接到平面镜成的像，故B错误C、平面镜成等大的像，蜡烛靠近玻璃板过程中，蜡烛的像始终和蜡烛大小相同故B错误D、平面镜成像，像与物到平面镜的距离相等，故物体靠近玻璃板时，所成的像将靠近玻璃板故D错误故选A9对于静止在水平桌面上的矿泉水瓶，下列说法正确的是（）A桌面对瓶子的支持力与瓶子所受重力是相互作用力B瓶子对桌面的压力与桌面对瓶子的支持力是平衡力C瓶子正放与倒放时，对桌面的压力是不同的D如果瓶子所受的力同时全部消失，它将仍留在原位保持原来的静止状态【考点】平衡力和相互作用力的区分；牛顿第一定律【分析】物体间力的作用是相互的，物体间的相互作用力作用在不同的物体上；一对平衡力等大、反向、作用在同一直线上，作用在同一物体上；瓶子放在水平桌面上而静止，处于平衡状态，受到的支持力与重力相等，瓶子对桌面的压力等于瓶子的重力；力是改变物体运动状态的原因，如果物体不受力或所受合力为零，物体由于惯性要保持原来的状态不变【解答】解：A、桌面对瓶子的支持力与瓶子所受重力是一对平衡力，不是相互作用力，故A错误；B、瓶子对桌面的压力与桌面对瓶子的支持力作用在不同的物体上，是一对相互作用力，不是平衡力，故B错误；C、瓶子正放与倒放时，对桌面的压力相等，都等于瓶子的重力，故C错误；D、如果瓶子所受的力同时全部消失，由于惯性它将仍留在原位保持原来的静止状态，故D正确；故选D10如图所示电路中，甲、乙两处分别接入电流表或电压表当S闭合后，为使两灯均能发光，则（）A甲接入电流表，乙接入电压表B甲、乙均接入电流表C甲、乙均接入电压表D甲接入电压表，乙接入电流表【考点】电路图及元件符号；电流表的使用；电压表的使用【分析】电流表相当于导线使用时与被测电路元件串联，电压表相当于开路使用时与被测电路元件并联，根据电压表和电流表的正确使用方法以及在电路中的作用进行分析【解答】解：A甲接入电流表，乙接入电压表时，两灯泡并联，甲电流表测通过L2的电流，乙测电源的电压，两灯泡均能发光，故A符合；B甲、乙均接入电流表时，会造成电源短路，两灯泡不发光，故B不符合；C甲、乙均接入电压表时，L2断路，不能发光，故C不符合；D甲接入电压表，乙接入电流表时，L2短路，不能发光，故D不符合故选A11关于生活用电常识，下列符合要求的是（）A使用测电笔时手指碰到笔尾的金属帽会触电B三脚插头的用电器也可以插入两孔插座C不要用湿手拔热水器的插头D家庭电路中开关接在火线或零线上都可以【考点】安全用电原则【分析】（1）测电笔的正确使用方法，手一定接触笔尾金属体，一定不要接触笔尖金属体；（2）三孔插座的接法是左零右火上接地，三脚插头的接法是中上的要与用电器外壳相连；（3）根据安全用电的要求，不能用湿物体接触电器；（4）控制电灯的开关应安装在火线与灯之间【解答】解：A、如果手不接触笔尾金属体，无论笔尖金属体接触火线还是零线，氖管都不发光；故A不符合要求；B、家用电器金属外壳相连接的是地线，这样即使金属外壳带电，电流会通过地线导入大地，防止造成触电事故的发生，不能用两孔插座替代；故B不符合要求；C、水容易导电，用湿手拔热水器的插头，会发生触电事故，所以不要用湿手拔热水器的插头；故C符合要求；D、电灯的开关接在了零线上时，即使断开，电灯或其他用电器仍带电，易发生触电事故，故D不符合要求故选C12自动照相机所用的感光元件是一种光敏电阻，它是由下列哪种材料制造的（）A导体 B半导体 C绝缘体 D超导体【考点】半导体的作用【分析】物质根据导电性能分为：导体、半导体、绝缘体半导体分为：二极管、三极管、集成电路其中半导体可以根据各自特点做出许多电阻，例如热敏电阻、压敏电阻、光敏电阻等等【解答】解：自动照相机的感光元件由光敏电阻制成，光敏电阻器是利用光电效应制成的一种电阻值随入射光的强弱而改变的电阻器，其主要材料是半导体故选：B13在如图所示电路中，电源电压不变，当滑动变阻器的滑片P由右端向中点移动时，下列说法正确的是（）A电流表的示数变小 B电压表的示数变小C电流表的示数不变 D电路总电流减小【考点】电路的动态分析；欧姆定律的应用【分析】由电路图可知，灯泡L与滑动变阻器R并联，电压表测电源的电压，电流表测R支路的电流，根据电源的电压可知滑片移动时电压表示数的变化，根据并联电路中各支路独立工作、互不影响可知滑片移动时通过L电流的变化，根据欧姆定律可知滑片移动时通过R电流的变化，根据并联电路的电流特点可知干路电流的变化【解答】解：由电路图可知，灯泡L与滑动变阻器R并联，电压表测电源的电压，电流表测R支路的电流，因电源电压不变，所以，滑片移动时，电压表的示数不变，故B错误；因并联电路中各支路独立工作、互不影响，所以，滑片移动时，通过L的电流不变，即电流表的示数不变，故A错误，C正确；当滑动变阻器的滑片P由右端向中点移动时，接入电路中的电阻变小，由I=可知，通过R的电流变大，因并联电路中干路电流等于各支路电流之和，所以，干路电流变大，故D错误故选C二、作图题（2小题，共5分）14如图是射向凹透镜的两条光线，请画出这两条光线通过凹透镜后的折射光线【考点】透镜的光路图【分析】在作凹透镜的光路图时，先确定所给的光线的特点再根据透镜的光学特点来作图【解答】解：延长线过另一侧焦点的光线经凹透镜折射后将平行于主光轴；过光心的光线经凹透镜折射后传播方向不改变，如图所示：15请画出门手柄受到的压力F的力臂【考点】力臂的画法【分析】力臂的方法：首先确定支点，然后找到动力和阻力，并用虚线延长动力和阻力的作用线，从支点向力的作用线作垂线就是力臂【解答】解：支点如图中O点所示，延长力的作用线，然后过支点O向力F的作用线作垂线，就是力F的力臂，如下图中L所示：三、填空、实验题（5小题，共25分）16太阳能属于可再生（选填“可再生”或“不可再生”）能源某太阳能热水器能使100kg的水温度由室温升高50，那么这些水吸收的热量为2.1107J水的比热容为4.2103J/（kg）【考点】热量的计算；能源的分类【分析】（1）由可再生能源与不可再生能源的分类要求来看，可以从自然界源源不断地得到的能源称之为可再生能源；一旦消耗就很难再生的能源称之为不可再生能源（2）知道水的质量、温度升高值，根据吸热公式计算水吸收的热量【解答】解：（1）太阳能可从自然界源源不断地获得，故太阳能属于可再生能源；（2）这些水水吸收的热量：Q吸=cmt=4.2103J/（kg）100kg50=2.1107J故答案为：可再生；2.110717轻质木杆AB可以绕O点转动，OA：OB=3：1，A端细线下挂300N的重物静止在水平地面上，若使木杆保持水平位置，且重物对水平地面的压力为零，在B点要用900N的力竖直向下拉此木杆为费力（填“省力”或“费力”或“等臂”）杠杆【考点】杠杆的平衡条件【分析】（1）已知OA和OB的关系，根据杠杆平衡条件计算出重物对杠杆的拉力大小；对重物进行受力分析，重物受到杠杆的拉力、地面的支持力和重力作用，对地面的压力和地面的支持力为相互作用力，大小相等，据此计算出压力大小；（2）根据动力臂与阻力臂的关系对杠杆进行分类【解答】解：由题知，OA：OB=3：1，则OA=3OB，由杠杆平衡条件F1L1=F2L2得，GOA=FOB，则F=3G=3300N=900N；图中杠杆动力臂小于阻力臂，所以是费力杠杆故答案为：900；费力18用图所示的实验装置探究“产生感应电流的条件”（1）闭合开关，若导体ab不动，左右移动磁铁，电路中有（选填“有”或“无”）感应电流（2）在仪器和电路连接都完好的情况下，某小组的实验现象不太明显请提出一条改进措施：换一个磁性更强的磁体【考点】探究电磁感应现象的实验【分析】（1）产生感应电流的三个条件：闭合电路、一部分导体、做切割磁感线运功；将实验操作与感应电流产生的条件对比就可以得到答案（2）增大感应电流的方法：换一个磁性更强的磁体；加快导体切割磁感线的运动速度；将导体换成多匝线圈【解答】解：（1）闭合开关，若导体ab不动，左右移动磁铁，利用运动和静止的相对性可知，导体也做切割磁感线运动，满足了产生感应电流的三个条件，所以电路中有感应电流；（2）在仪器和电路连接都完好的情况下，某小组的实验现象不太明显，说明感应电流太小，故需要增大感应电流；增大感应电流的方法：换一个磁性更强的磁体；加快导体ab切割磁感线的运动速度；将导体ab换成多匝线圈故答案为：（1）有；（2）换一个磁性更强的磁体（或加快导体ab切割磁感线的运动速度 或将导体ab换成多匝线圈）19夏季，当你在河岸边漫步时，有时会看到“鱼在云中游”的美景你看到的鱼是由于光的折射形成的像，水中的云是由于光的反射形成的像【考点】光的折射现象及其应用；光的反射【分析】（1）我们能看到鱼，是鱼反射的光线从水中斜射入空气中，进入人眼，人看到的不是真实的鱼，而是变浅了的鱼的虚像，是由于折射形成的；（2）平静的水面相当于平面镜，白云通过水面成像，这是光的反射形成的【解答】解：（1）鱼反射的光线由水中进入空气时，在水面上发生折射，折射角大于入射角，折射光线进入人眼，人眼会逆着折射光线的方向看去，就会看到变浅的鱼的虚像（2）当光遇到水面时会发生反射，此时水面相当于一平面镜，白云就是通过水面成的虚像故答案为：折射；反射20“测量小灯泡电功率”的实验电路如图甲所示电源电压为3V，小灯泡的额定电压为2.5V（1）闭合开关前，滑动变阻器的滑片P应置于A端（选填“A”或“B”），目的是保护电路（2）实验中，闭合开关，移动滑片P到某个位置时，电压表的示数为2.2V，若想测量小灯泡的额定功率，应将滑片P向B（选填“A”或“B”）端移动，使电压表的示数为2.5V，这时电流表的示数如图乙所示，读数为0.32A，则小灯泡的额定功率为0.8W（3）此实验还可以只用电流表而不用电压表也能测灯泡额定功率，其电路如图丙所示，R0=10，其中关键的一步是必须调节滑动变阻器，使电流表A2的示数为0.25A时，再读出电流表A1的示数，才能计算出小灯泡的额定功率【考点】电功率的测量【分析】（1）从使用滑动变阻器的注意事项可知，闭合开关前滑动变阻器的滑片应位于其最大阻值处，因此确定滑片位于左右两端哪个位置时阻值最大是解决问题的核心；同时要了解滑动变阻器的作用；（2）若要想测量灯泡的额定功率，灯泡两端的电压要增大到2.5v，则灯泡电流要增大，电路电阻要变小，从而确定滑片移动的方向；由图乙确定电流表量程与最小分度值，读出电流表示数，由电功率公式P=UI求出灯泡的功率；（3）此题用到了双安法测电功率要测量小灯泡的额定功率，小灯泡两端的电压为额定电压，根据并联电路两端电压相等和利用欧姆定律计算电流即可【解答】解：（1）滑动变阻器接入右半段，滑片处于左端，滑动变阻器连入电路的电阻最大，对电路起到保护作用，因此，闭合开关前，滑片应调到最左端；（2）若要测量小灯泡的额定功率，应该使灯泡两端的电压由2.2v增大到2.5v，则电路中的电流也要相应地增大，此时滑动变阻器接入的电阻应减小，因此滑片应向B端移动；由图乙知，电流表的量程是0.6A，最小分度值是0.02A，电流表示数是0.32A，则灯泡的额定功率P额=U额I额=2.5V0.32A=0.8W；（3）要测量小灯泡的额定功率，小灯泡两端的电压为额定电压2.5v，根据并联电路两端电压相等，则定值电阻两端电压也等于2.5V，又知R0=10，故电流表A2的示数为I2=0.25A故答案为：（1）A；保护电路；（2）B；2.5；0.32；0.8；（3）0.25四、计算题（2小题，共15分）21图甲是修建造码头时用刚缆绳拉着实心长方体A沿竖直方向以0.3m/s的速度匀速下降的情景图乙是A下降到水底之前钢缆绳对A的拉力F随时间t变化的图象（取水的密度为=1.0103kg/m3，g取10N/kg）求：（1）长方体A的高度（2）长方体A浸没在水中后受到的浮力（3）长方体A的密度【考点】浮力大小的计算；阿基米德原理【分析】（1）从图象中得出长方体A由下底面接触水面到刚好浸没所用的时间，然后然后利用v=计算长方体A的高度（2）分析钢绳拉力随时间t变化的图象，得出重力大小，当长方体A完全浸入后，浮力等于重力减去拉力，据此计算长方体A浸没在水中后受到的浮力；（3）求出了长方体A受到的浮力，由阿基米德原理计算出A的体积，从而计算出A的密度【解答】解：（1）由图乙可知，长方体A从下底面接触水面到刚好浸没所用的时间：t=15s10s=5s，根据v=可得，长方体A的高度：s=vt=0.3m/s5s=1.5m；（2）由图乙可知，前10s钢绳的拉力不变，等于物体A的重力，此时物体在水面以上，所以拉力与重力是一对平衡力，则：G=F=3104N，1015s，钢绳的拉力减小，是物体A从与水面接触到完全浸没，由图可知，当A完全浸入水中时，拉力F=1104N，所以石料受到的浮力：F浮=GF=3104N1104N=2104N；（3）根据F浮=水gV排可得，A的体积：V=V排=2m3，所以A的密度：=1.5103kgm3；答：（1）长方体A的高度为1.5m（2）长方体A浸没在水中后受到的浮力为2104N（3）长方体A的密度为1.5103kgm322如表所示为某电烤箱的铭牌，如图虚线内所示是电烤箱内部的简化电路图R1和R2均为电热丝，电烤箱开关接1时是低温档，接2时是高温档求：牌电烤箱额定电压220V额定功率高温档1100W低温档440W频率50Hz（1）电路中R1和R2的阻值（2）如果实际电压只有200V，则电烤箱在高温档工作10分钟所消耗的电能是多少（最后结果保留整数）【考点】电功率的计算；电功的计算【分析】（1）高温档时电路为R1的简单电路，根据P=求出电路中R1的阻值；低温档时，R1与R2串联，根据P=求出电路的总电阻，利用电阻的串联求出R2的阻；（2）实际电压只有200V，根据W=t求出电烤箱在高温档工作10分钟所消耗的电能【解答】解：（1）开关接2时，电路为R1的简单电路，电烤箱处于高温档，由P=可得，电路中R1的阻值：R1=44，开关接1时，R1与R2串联，电烤箱处于低温档，此时电路中的总电阻：R=110，因串联电路中总电阻等于各分电阻之和，所以，R2的阻值：R2=RR1=11044=66；（2）实际电压只有200V，电烤箱在高温档工作10分钟所消耗的电能：W=t=1060s545455J答：（1）电路中R1和R2的阻值依次为44、66；（2）如果实际电压只有200V，则电烤箱在高温档工作10分钟所消耗的电能是545455J五、综合能力题（2小题，共16分）23如图所示是“擦窗机器人”，它的质量为2kg，它的“腹部”有吸盘当擦窗机器人的真空泵将吸盘内的空气向外抽出时，它能牢牢地吸在竖直玻璃上（g取10N/kg）（1）机器人工作时，主机内部的气压小于（选填“大于”、“小于”或“等于”）大气压而产生吸力（2）当擦窗机器人在竖直玻璃板上静止时，若真空泵继续向外抽气，则擦窗机器人受到的摩擦力不变（选填“变大”、“变小”或“不变”）（3）吸盘与玻璃的接触面积为2103m2，若吸盘在此面积上对玻璃的压强为1.5105Pa，则吸盘对玻璃的压力是300N（4）擦窗机器人以0.2m/s的速度匀速竖直向下运动，重力做功的功率是4W【考点】压强的大小及其计算；摩擦力的大小；大气压强的存在；功率的计算【分析】（1）由流体压强与流速的关系：流速越大的位置压强越小；（2）首先要明确静止和匀速下滑时，物体都处于平衡状态，受平衡力，只要找出哪两个力是平衡力，然后根据平衡力的特点解题就可（3）根据压强定义式的变形公式F=pS可求压力（4）利用速度公式求出下降高度，用公式W=Gh求出重力做的功，用公式P=Fv求出功率【解答】解：（1）由流体压强与流速的关系：流速越大的位置压强越小可知，机器人在工作时，由于转动的扇叶处气体的流速大，压强小，在外界大气压的作用下将灰尘、杂物吸入集尘盒，故主机内部的气压小于大气压而产生吸力（2）“擦窗机器人”的重力G=mg=2kg10N/kg=20N，“擦窗机器人”静止时处于平衡状态，即受力平衡，在竖直方向上摩擦力和重力平衡，则摩擦力大小等于重力大小20N，只要“擦窗机器人”在竖直玻璃上静止，重力不变，摩擦力就不变；（3）由p=得，吸盘对玻璃的压力F=pS=1.5105Pa2103m2=300N（4）擦窗机器人重力做功功率P=Fv=Gv=20N0.2m/s=4W故答案为：（1）小于；（2）不变；（3）300；（4）424在“测滑轮组机械效率”的实验中，用同一滑轮组进行两次实验，实验数据如表：次数钩码重/N钩码上升高度/cm弹簧测力计示数/N弹簧测力计移动距离/cm12100.8402551.520（1）第一次实验测得滑轮组的机械效率为62.5%，两次相比较，第二次实验测得滑轮组的机械效率大于第一次实验测得滑轮组的机械效率（选填“大于”、“小于”或“等于”）（2）根据表中数据，能否得出“滑轮组的机械效率与所挂钩码重量有关，钩码越重其效率越高”的结论？答：不能；请简要说出其中一条理由：滑轮组的机械效率还与滑轮的重有关【考点】滑轮（组）机械效率的测量实验【分析】（1）根据公式=求出第一次和第二次实验测得滑轮组的机械效率，然后比较两者的大小；（2）滑轮组的机械效率与物体重力、摩擦力、机械本身重力有关；要提高机械效率，应尽量减小摩擦和机械本身重力的同时，最大限度的增加被吊物体重力【解答】解：（1）第一次实验滑轮组的机械效率1=100%=62.5%，第二次实验滑轮组的机械效率2=100%83.3%；所以12；（2）通过实验的对比，虽然可以得出机械效率高低与滑轮重力有关，但必须至少三次实验才可证明结论，只有一次对比实验是不太准确合理的，偶然性太大，并且滑轮组的影响滑轮组的机械效率还有滑轮的重等故答案为：（1）62.5%；大于；（2）不能；滑轮组的机械效率还与滑轮的重有关2016年7月11日
