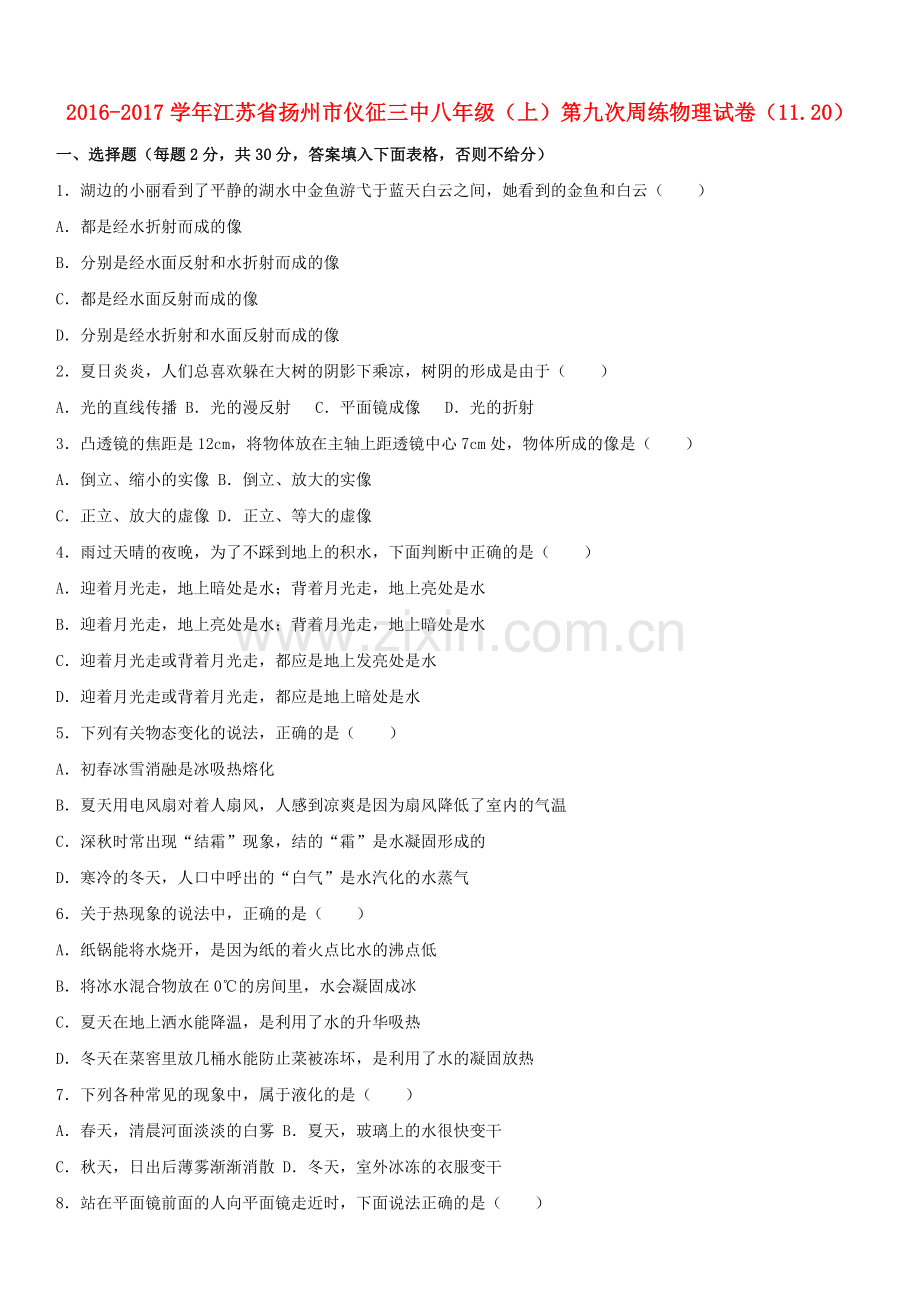

2016-2017学年江苏省扬州市仪征三中八年级（上）第九次周练物理试卷（11.20）
一、选择题（每题2分，共30分，答案填入下面表格，否则不给分）
1．湖边的小丽看到了平静的湖水中金鱼游弋于蓝天白云之间，她看到的金鱼和白云（ ）
A．都是经水折射而成的像
B．分别是经水面反射和水折射而成的像
C．都是经水面反射而成的像
D．分别是经水折射和水面反射而成的像
2．夏日炎炎，人们总喜欢躲在大树的阴影下乘凉，树阴的形成是由于（ ）
A．光的直线传播 B．光的漫反射 C．平面镜成像 D．光的折射
3．凸透镜的焦距是12cm，将物体放在主轴上距透镜中心7cm处，物体所成的像是（ ）
A．倒立、缩小的实像 B．倒立、放大的实像
C．正立、放大的虚像 D．正立、等大的虚像
4．雨过天晴的夜晚，为了不踩到地上的积水，下面判断中正确的是（ ）
A．迎着月光走，地上暗处是水；背着月光走，地上亮处是水
B．迎着月光走，地上亮处是水；背着月光走，地上暗处是水
C．迎着月光走或背着月光走，都应是地上发亮处是水
D．迎着月光走或背着月光走，都应是地上暗处是水
5．下列有关物态变化的说法，正确的是（ ）
A．初春冰雪消融是冰吸热熔化
B．夏天用电风扇对着人扇风，人感到凉爽是因为扇风降低了室内的气温
C．深秋时常出现“结霜”现象，结的“霜”是水凝固形成的
D．寒冷的冬天，人口中呼出的“白气”是水汽化的水蒸气
6．关于热现象的说法中，正确的是（ ）
A．纸锅能将水烧开，是因为纸的着火点比水的沸点低
B．将冰水混合物放在0℃的房间里，水会凝固成冰
C．夏天在地上洒水能降温，是利用了水的升华吸热
D．冬天在菜窖里放几桶水能防止菜被冻坏，是利用了水的凝固放热
7．下列各种常见的现象中，属于液化的是（ ）
A．春天，清晨河面淡淡的白雾 B．夏天，玻璃上的水很快变干
C．秋天，日出后薄雾渐渐消散 D．冬天，室外冰冻的衣服变干
8．站在平面镜前面的人向平面镜走近时，下面说法正确的是（ ）
A．他的像变大 B．他的像变小
C．他的像不变 D．不能确定，要看距离的远近
9．下列有关光的现象中，正确的说法是（ ）
A．阳光下，微风吹拂的河面，波光粼粼，这里蕴含着光的反射现象
B．汽车在夜间行驶时，应打开驾驶室里的电灯
C．人在照镜子时，总是靠近镜子去看，其原因是靠近时，平面镜所成的像会变大
D．在暗室里，为了能从镜子中看清自己的脸部，应把手电筒正对镜子照射
10．关于光的反射，下列说法正确的是（ ）
A．入射光线与反射面的夹角为15°时，反射角也为15°
B．入射角增大5°时，反射光线与入射光线的夹角也增大5°
C．入射光线靠近法线时，反射光线也靠近法线
D．镜面反射遵守光的反射定律，漫反射不遵守光的反射定律
11．如图所示，一束光线斜射入容器中，在P处形成一光斑，在向容器里逐渐加水直到加满的过程中，光斑将（ ）
A．仍在原来位置 B．向右移动后静止
C．向左移动后静止 D．先向左移动再向右移动
12．如图所示，一束激光AO由空气斜射入玻璃砖，折射后从另一侧面射出，其出射点可能是图中的（ ）
A．M点 B．N点 C．P点 D．Q点
13．下列说法正确的是（ ）
A．平面镜成的是正立、等大的实像
B．凸透镜所成的像都是倒立的
C．凸透镜可以成倒立、等大的实像
D．凹透镜可以在光屏上成像
14．如图所示，B为AC的中点，蜡烛烛焰通过凸透镜后在右侧的光屏上成一个清晰的缩小的像，则凸透镜（ ）
A．应该放在A、B之间的某处 B．应该放在B、C之间的某处
C．应该放在B点 D．可能放在蜡烛的左侧某处
15．某校新建成一个喷水池，在池底的中央安装一只射灯．池内无水时，射灯发出的一束光照在池壁上，在S点形成一个亮斑，如图所示．现往池内注水，水面升至a位置时，站在池旁的人看到亮斑的位置在P点；如果水面升至b位置时，人看到亮斑的位置在Q点，则（ ）
A．P点在S点的下方，Q点在S点的上方
B．P点在S点的上方，Q点在S点的下方
C．P点在S点的上方，Q点在S点的上方
D．P点在S点的下方，Q点在S点的下方
二、填空题（每空1分，共27分）
16．在①正在放映的电影银幕，②正在放映电视的电视机屏幕，③光彩夺目的夜明珠，④点燃的油灯，⑤闪亮的钻石等物体中，属于光源的是 ．（填序号）
17．我市空气质量逐年好转，往年难得一见的彩虹重现在雨过天晴的空中，这是光的 现象；在一张白纸上用绿颜料写一个“光”：字，把它拿到暗室．当只用红光照射时，你看到的现象是：红纸上面有一个 色的“光”字．
18．卫生间里的感应式冲水器的阀门，全自动洗衣机的进水、排水阀门是由 控制的．
19．紫外线最显著的性质是它能使荧光物质 ， 机利用了这一性质．医院、饭店中常用紫外线灯来 ．
20．射到平面镜上的平行光线反射后 平行的（选填“可能是”“仍是”“不”）．在光反射时光路是 ．
21．小芳在距平面镜1m处照镜子．她从平面镜中看到自己的 （实/虚）像，如果小芳向平面镜靠近0.3m，她的像到平面镜的距离为 m，像的大小 （变大/变小/不变）．
22．插入水中的筷子，在水中的部分斜看起来向 弯折，装了水的桶底看起来变 ，都是由于光从 射向 时发生 的缘故．
23．一个焦距为10cm的凸透镜，当蜡烛距它15cm时，在光屏上得到一个倒立、 （填：“放大”、“缩小”或“等大”）的像；将蜡烛向透镜移近7cm后，在光屏上 （填：“能”或“不能”）成像．
24．阳光照射下，影子的形成是由于光 ．远处楼房窗户的玻璃看起来很刺眼，是因为照射到玻璃表面的阳光发生了 ．
25．早晨的太阳光与水平方向成30°角射到一水平放置的平面镜上，经镜面反射后，反射角为 ；随着时间的推移，从早晨到中午，反射角将 （选填“增大”、“不变”或“减小”）．
26．如图，有一束光线从空气射入某种透明介质，在分界处发生反射和折射，则 是分界面， 是反射光线，折射角是 ．分界面的 边是空气．
三、作图题（每题2分，计16分）
27．作出入射光线经过玻璃砖后的光线方向．
28．如图所示，一激光灯从点S发出的一束射向水面的光，在界面发生反射和折射，折射光线经过P点，请你在图中作出入射光线及其相应的反射光线和折射光线（画出原图并作图）
29．请完成图中的光路图．
30．如图所示，小明通过一平面镜看到桌子下面的小球，图中画出了入射光线和反射光线，但未标出光的传播方向．请在图中用箭头标出光的传播方向，并根据光的反射定律在适当位置画出平面镜．
31．按要求作图：
（1）如图甲MN为空气与水的分界面，AO为入射光线，在图中画出折射光线的大致方向．
（2）根据图乙中的入射光线作出反射光线和折射光线的大致方向．
（3）分别画出图丙经过透镜折射后的光线．
四、实验探究题（最后两空格每空2分，其余1分一格，共27分）
32．小聪小组跟老师一起设计了如图所示的实验装置探究“光的反射定律”
（1）如图甲所示，小聪将呈现反射光线的活动小铁板向后折，活动小铁板上就看不到反射光线，这说明
（2）实验中多次改变入射光线A0与ON的夹角进行实验，测量记录如表所示．同组的小东分析数据得出的结论是：光反射时，入射角等于反射角；小聪认为应是：光反射时，反射角等于入射角．你认为 的结论正确，理由是 ．
实验次数
入射角
反射角
1
30°
30°
2
40°
40°
3
60°
60°
（3）在图乙中，再用另一只激光笔让光线沿着B0（即逆着原反射光线）射向平面镜时，可看到反射光线沿OA射出，这说明 ．
33．如图是“探究平面镜成像特点”的情景：竖立的透明玻璃板下方放一把直尺，直尺与玻璃板垂直；两支相同的蜡烛A、B竖立于玻璃板两侧的直尺上，以A蜡烛为成像物体．
（1）为便于观察，该实验最好在 环境中进行（选填“较明亮”或“较黑暗”）； 小红选择玻璃板代替镜子进行实验的目的是 ．
（2）所用刻度尺的作用是便于比较像与物 关系．
（3）选取两段完全相同的蜡烛是为了比较像与物的 关系．
（4）移去后面的蜡烛B，并在其所在位置上放一光屏，则光屏上 接收到蜡烛烛焰的像（填“能”或“不能”）．所以平面镜所成的像是 像（填“虚”或“实”）．
（5）小红将蜡烛逐渐远离玻璃板时，它的像 （填“变大”、“变小”或“不变”）．
（6）进一步观察A、B两支蜡烛在直尺上的位置发现，像和物的连线与玻璃板 ．像和物到玻璃板的距离 ．
（7）为证实上述有关成像特点是否可靠，你认为应采取下列哪一项操作？
A．保持A、B两支蜡烛的位置不变，多次改变玻璃板的位置进行观察
B．保持玻璃板位置不变，多次改变A蜡烛的位置，进行与上述（2）相同的操作．
34．在用焦距为10cm的凸透镜来探究成像规律的实验中．
（1）如图所示，将蜡烛、凸透镜、光屏依次放在光具座上．点燃蜡烛后，调节凸透镜和光屏的高度，使它们的中心与烛焰中心大致在 上．其目的是使完整清晰的像成在 ．
（2）当烛焰距凸透镜15cm时，移动光屏，可在光屏上得到一个清晰的倒立、 （选填“放大”或“缩小”）的实像．
35．在探究“光从空气斜射入水和油时，哪种液体对光的偏折本领较大”的实验中，小明提出如下实验方案：先让一束入射光从空气直接斜射入透明的空水槽中，记录下光斑位置（如图所示）；接着分别倒入水和油，记录对应的光斑位置，再通过分析就可得到实验结论．经讨论，同学们认为这一方案是可行的，于是进行了探究实验．
（1）要实现探究目标，他们应选择图乙中的 （选填字母序号）两图示实验；
（2）由AD两图的实验 （能/不能）得出结论，原因是 ．
（3）某小组同学正确实验后，所记录的三次光斑的相对位置如图所示，经分析可知：光从空气斜射入水和油时， 对光的偏折本领较大．
36．如图（a）所示，直线AB是光滑木板与棉布的分界线（木板与棉布处在同一水平面上），然后使一个小线轴（如缝纫机上的线轴）沿着与直线AB成一角度的方向PO匀速滚动，可以看到，线轴在棉布上滚动的方向发生了改变．如图（b）所示，一束光从空气斜射入玻璃中时传播方向也发生了改变．
（1）由图（a）可知当线轴的甲轮刚接触到棉布时，其速度的大小将 （变小/不变/变大），而乙轮的速度不变；
（2）从图（a）、（b）两种类似现象可知，光由空气斜射入玻璃时而发生折射现象的原因可能是 ．
（3）下列几个研究案例中与本题的研究方法相同的是…
A、用水波来形象地认识声波； B、探究蒸发快慢与哪些因素有关；
C、在探究发声的音叉是否在振动时，将一个乒乓球靠近它，观察到乒乓球被弹开；
D、将闹钟放在钟罩内，通过抽气来探究声音能否在空气中传播．
2016-2017学年江苏省扬州市仪征三中八年级（上）第九次周练物理试卷（11.20）
参考答案与试题解析
一、选择题（每题2分，共30分，答案填入下面表格，否则不给分）
1．湖边的小丽看到了平静的湖水中金鱼游弋于蓝天白云之间，她看到的金鱼和白云（ ）
A．都是经水折射而成的像
B．分别是经水面反射和水折射而成的像
C．都是经水面反射而成的像
D．分别是经水折射和水面反射而成的像
【考点】光的折射现象及其应用；光的反射．
【分析】当光从空气中斜射入水中时，折射光线向法线偏折，从上面看水中的物体时，会感到物体位置有所提高，而平静的湖水相当于平面镜，可成正立等大的虚像．
【解答】解：看到的水中的金鱼，由于光的折射，从上面看时，会感到鱼的位置比实际位置高一些，是鱼的虚像；
而看到湖水中的白云是天空中的白云通过湖水成的像，平面镜是光的反射现象，
故选D．
2．夏日炎炎，人们总喜欢躲在大树的阴影下乘凉，树阴的形成是由于（ ）
A．光的直线传播 B．光的漫反射 C．平面镜成像 D．光的折射
【考点】光直线传播的应用．
【分析】利用光是沿直线传播的来解决此问题．
【解答】解：光是沿直线传播的，所以遇到障碍物就会形成影子，所以B、C、D不符合题意；
故选A．
3．凸透镜的焦距是12cm，将物体放在主轴上距透镜中心7cm处，物体所成的像是（ ）
A．倒立、缩小的实像 B．倒立、放大的实像
C．正立、放大的虚像 D．正立、等大的虚像
【考点】凸透镜成像的应用．
【分析】要解决此题，需要掌握凸透镜成像的规律．知道当物距小于焦距时，成正立、放大的虚像．
【解答】解：由题意可知，凸透镜的焦距是12cm，物体放在主轴上距透镜中心7cm处，此时物距小于焦距，所以凸透镜成的是正立、放大的虚像；
故选C．
4．雨过天晴的夜晚，为了不踩到地上的积水，下面判断中正确的是（ ）
A．迎着月光走，地上暗处是水；背着月光走，地上亮处是水
B．迎着月光走，地上亮处是水；背着月光走，地上暗处是水
C．迎着月光走或背着月光走，都应是地上发亮处是水
D．迎着月光走或背着月光走，都应是地上暗处是水
【考点】光的反射．
【分析】（1）水面和地面都反射月光，水面对月光发生的是镜面反射：入射光线是平行光线，反射光线也是平行光线；地面对月光发生的是漫反射：入射光线是平行光线，反射光线不再平行，而是射向各个方向．
（2）人看到的明亮程度是由进入人眼睛的光的多少来决定的．
【解答】解：（1）当人迎着月光走时，水面发生的镜面反射能够使更多的光进入人的眼睛，所以水面看起来较亮，而地面发生的是漫反射，光射向各个方向，进入人眼睛的光较少，所以地面看起来较暗．
（2）当人背着月光走时，水面发生的镜面反射，没有光进入人的眼睛，所以水面看起来较暗，而地面反射的是漫反射，总有一部分光进入人的眼睛，所以看起来较亮．
故选B．
5．下列有关物态变化的说法，正确的是（ ）
A．初春冰雪消融是冰吸热熔化
B．夏天用电风扇对着人扇风，人感到凉爽是因为扇风降低了室内的气温
C．深秋时常出现“结霜”现象，结的“霜”是水凝固形成的
D．寒冷的冬天，人口中呼出的“白气”是水汽化的水蒸气
【考点】熔化与熔化吸热特点；汽化及汽化吸热的特点；液化及液化现象；生活中的凝华现象．
【分析】（1）熔化是指物体由固态变成液态的过程，在熔化过程中需要吸热；
（2）液体蒸发的快慢的影响因素：液体的温度、表面积和液体上方的空气流动快慢．蒸发需要吸热．
（3）凝华是物体由气态直接变成固态的过程．
（4）液化是物体由气态变成液态的过程，液化的方式有：降低温度和压缩体积．
【解答】解：A、初春冰雪消融是冰吸热由固态变成液态的熔化过程，正确；
B、夏天用电风扇对着人扇风，人感到凉爽是因为扇风加快了身体上汗液的蒸发，蒸发要吸热，从而使人体温度降低，感到凉爽，错误；
C、深秋时常出现“结霜”现象，结的“霜”是由空气中的水蒸气直接变成固态凝华形成的．故错误；
D、寒冷的冬天，人口中呼出的“白气”是由水蒸气液化而形成的小水滴，故错误．
故选A
6．关于热现象的说法中，正确的是（ ）
A．纸锅能将水烧开，是因为纸的着火点比水的沸点低
B．将冰水混合物放在0℃的房间里，水会凝固成冰
C．夏天在地上洒水能降温，是利用了水的升华吸热
D．冬天在菜窖里放几桶水能防止菜被冻坏，是利用了水的凝固放热
【考点】凝固与凝固放热特点；汽化及汽化吸热的特点；沸点及沸点与气压的关系．
【分析】（1）纸盒中盛着水，水的温度在一个标准大气压下，最高温度是100℃，纸盒受水的影响，不会达到纸的着火点，纸盒不会燃烧．
（2）冰熔化的条件：达到熔点，不断吸收热量．水凝固的条件：达到凝固点，不断放出热量．物体之间存在温度差，才会发生热传递，温度相同不会发生热传递．
（3）地面上的水蒸发要从周围空气吸热，使周围的空气温度降低，达到降温的目的．
（4）水在受冷的情况下会凝固成固态，凝固时会向周围放出热量．
【解答】解：A、用纸锅烧开水时，水的温度最高能达到100℃，纸锅的温度大约与水的温度相等，不会达到纸的着火点，所以可以用纸锅烧开水．故A错误．
B、冰水混合物的温度是0℃，放在0℃房间里，温度相同，不能发生热传递，冰在熔点，无法吸热，不会熔化；水在凝固点，不能放热，不会结冰；所以冰、水的质量都保持不变．故B错误．
C、在地面上洒水是利用了蒸发吸热的道理．故C错误．
D、冬天气温低，在菜窖里放几桶水就是利用凝固时放热，使菜窖内温度不致太低，菜不致冻坏．所以就在菜窖里放几桶水．故D正确．
故选D．
7．下列各种常见的现象中，属于液化的是（ ）
A．春天，清晨河面淡淡的白雾 B．夏天，玻璃上的水很快变干
C．秋天，日出后薄雾渐渐消散 D．冬天，室外冰冻的衣服变干
【考点】液化及液化现象．
【分析】物质由气态变成液态的现象叫做液化，据此分析．
【解答】解：A、春天，清晨河面淡淡的白雾，是空气中的水蒸气遇冷凝结成的小水滴，属于液化现象；
B、夏天，玻璃上的水很快变干，由液态变成了气态，属于汽化现象；
C、秋天，日出后薄雾渐渐消散，由液态变成了气态，属于汽化现象；
D、冬天，室外冰冻的衣服变干，由固态直接变成了气态，属于升华现象．
故选A．
8．站在平面镜前面的人向平面镜走近时，下面说法正确的是（ ）
A．他的像变大 B．他的像变小
C．他的像不变 D．不能确定，要看距离的远近
【考点】平面镜成像的特点、原理、现象及其实验方案．
【分析】平面镜成像的特点之一：成等大正立的虚像．
【解答】解：因平面镜成像时，像的大小与物的大小有关，只要物的大小不变，像的大小就不变，此时人的大小是不变的，则像也不会变，故选C．
9．下列有关光的现象中，正确的说法是（ ）
A．阳光下，微风吹拂的河面，波光粼粼，这里蕴含着光的反射现象
B．汽车在夜间行驶时，应打开驾驶室里的电灯
C．人在照镜子时，总是靠近镜子去看，其原因是靠近时，平面镜所成的像会变大
D．在暗室里，为了能从镜子中看清自己的脸部，应把手电筒正对镜子照射
【考点】光的反射；平面镜成像的特点、原理、现象及其实验方案．
【分析】要解决此题需要掌握有关光的反射及现象．并要掌握平面镜成的像与物体大小相等．
【解答】解：A、阳光下，微风吹拂的河面，波光粼粼，这是由于光在河面发生了反射而形成的．所以A正确．
B、在夜间行驶时，若打开驾驶室的电灯，则室内的物体便在驾驶室玻璃上成像，看不清外面的物体，所以B错误．
C、平面镜成等大的像，人在照镜子时，总是靠近镜子去看，是为了看得更清楚，所成的像不变．所以C错误．
D、脸在镜中所成的像是由脸反射的光线照射到镜面反射而形成的．所以在暗室里，为了能从镜子中看清自己的脸部，应把手电筒正对着自己的脸照．所以D错误．
故选A．
10．关于光的反射，下列说法正确的是（ ）
A．入射光线与反射面的夹角为15°时，反射角也为15°
B．入射角增大5°时，反射光线与入射光线的夹角也增大5°
C．入射光线靠近法线时，反射光线也靠近法线
D．镜面反射遵守光的反射定律，漫反射不遵守光的反射定律
【考点】光的反射定律．
【分析】要解决此题，需要掌握光的反射定律的内容：反射光线与入射光线、法线在同一平面上；反射光线和入射光线分居在法线的两侧；反射角等于入射角．可归纳为：“三线共面，两线分居，两角相等”．
同时要掌握入射角和反射角的概念：知道入射角是入射光线与法线的夹角；反射角是反射光线与法线的夹角．
了解镜面反射和漫发射，特别是发生漫反射时，虽然反射光线不平行，但仍要遵循光的反射定律．
【解答】解：A、当入射光线与反射面的夹角为15°时，则入射角为90°﹣15°=75°，所以反射角也为75°，所以A说法错误．
B、入射角增大5°时，反射角也增大5°，所以反射光线与入射光线的夹角也增大10°．所以B说法错误．
C、入射光线靠近法线时，入射角减小，所以反射角也减小，反射光线靠近法线，所以C说法正确．
D、镜面反射和漫反射的每条光线都要遵循光的反射定律，所以D说法错误．
故选C．
11．如图所示，一束光线斜射入容器中，在P处形成一光斑，在向容器里逐渐加水直到加满的过程中，光斑将（ ）
A．仍在原来位置 B．向右移动后静止
C．向左移动后静止 D．先向左移动再向右移动
【考点】光的折射规律．
【分析】容器内加水后，就会发生折射现象，根据光的折射规律可知当光从空气斜射入水中时，折射光线靠近法线，折射角小于入射角，然后分析光斑的移动情况．
【解答】解：当容器内加水时，由光的折射规律可知，光线将发生折射现象，折射光线靠近法线，即向下偏折，也就是在容器底的光斑向左移动如下图，当水加满后，光斑就停止移动，如下图所示：
故选C．
12．如图所示，一束激光AO由空气斜射入玻璃砖，折射后从另一侧面射出，其出射点可能是图中的（ ）
A．M点 B．N点 C．P点 D．Q点
【考点】光的折射现象及其应用．
【分析】光线通过玻璃砖再进入空气发生两次折射：第一次是从空气斜射进入玻璃砖，折射光线应该靠近法线偏折，折射角小于入射角；第二次是从玻璃砖斜射进入空气，折射光线应该远离法线偏折，折射角大于入射角．
【解答】解：光线从O点斜射入玻璃中发生折射现象，折射光线向靠近法线方向偏折，折射角小于入射角，如图所示：
所以从玻璃砖再射出，射出点可能是图中的N点．
故选B．
13．下列说法正确的是（ ）
A．平面镜成的是正立、等大的实像
B．凸透镜所成的像都是倒立的
C．凸透镜可以成倒立、等大的实像
D．凹透镜可以在光屏上成像
【考点】平面镜的应用；凹透镜的发散作用；凸透镜成像的应用．
【分析】（1）凹透镜只能成虚像，不能成实像；
（2）对于凸透镜成像的规律及应用：
当u＞2f时，成倒立、缩小的实像．照相机、摄像机就是根据这个原理制成的．
当u=2f时，成倒立、等大的实像．
当f＜u＜2f时，成倒立、放大的实像．幻灯机、投影仪就是根据这个原理制成的．
当u=f时，无像．经凸透镜折射后的光线是平行的，没有会聚点．
当u＜f时，成正立、放大的虚像．放大镜就是根据这个原理制成的．
（3）平面镜成像的特点，知道平面镜成正立、等大的虚像．
【解答】解：A、据上面的分析可知，平面镜成的是正立、等大的虚像，故A错误；
B、据上面的分析可知，凸透镜可以成倒立的像，也可以成正立的像，故B错误；
C、据凸透镜成像规律可知，当u=2f时，成倒立、等大的实像，故C正确；
D、凹透镜只能成虚像，不能成实像，故其像不能成在光屏上，故D错误；
故选C．
14．如图所示，B为AC的中点，蜡烛烛焰通过凸透镜后在右侧的光屏上成一个清晰的缩小的像，则凸透镜（ ）
A．应该放在A、B之间的某处 B．应该放在B、C之间的某处
C．应该放在B点 D．可能放在蜡烛的左侧某处
【考点】凸透镜成像规律及其探究实验．
【分析】首先根据题干判断出物距与像距的关系，然后根据他们的关系判断此时凸透镜的位置．
【解答】解：在这个题目中，我们首先判断，要让光屏上成像，凸透镜必须在光屏和蜡烛之间，由于光屏上成一个清晰的缩小的像，
u＞2f，f＜v＜2f，则物距大于像距，所以凸透镜应该放在B、C之间的某处．
故选B．
15．某校新建成一个喷水池，在池底的中央安装一只射灯．池内无水时，射灯发出的一束光照在池壁上，在S点形成一个亮斑，如图所示．现往池内注水，水面升至a位置时，站在池旁的人看到亮斑的位置在P点；如果水面升至b位置时，人看到亮斑的位置在Q点，则（ ）
A．P点在S点的下方，Q点在S点的上方
B．P点在S点的上方，Q点在S点的下方
C．P点在S点的上方，Q点在S点的上方
D．P点在S点的下方，Q点在S点的下方
【考点】作光的折射光路图．
【分析】（1）光在同种、均匀、透明介质中沿直线传播，从一种介质进入另一介质时，光的传播方向发生改变，产生折射现象；
（2）水面升至a位置时，光从水斜射入空气中时，入射光线、折射光线以及法线在同一平面内，折射角大于入射角，确定折射光线的方向；
（3）水面上升至b位置时，光线先在水池侧壁发生反射，反射角等于入射角，反射光线再从水中斜射入空气里发生折射，折射角大于入射角．
【解答】解：（1）往池内注水，水面升至a位置时，发生折射，根据折射定律，P点如下图所示：
（2）水面上升至b位置时，光线先在水池壁反射，再折射出水面，根据反射定律和折射定律，Q点如下图所示：
通过画图可知：P点在S点的下方，Q点在S点的上方．
故选A．
二、填空题（每空1分，共27分）
16．在①正在放映的电影银幕，②正在放映电视的电视机屏幕，③光彩夺目的夜明珠，④点燃的油灯，⑤闪亮的钻石等物体中，属于光源的是 ②④ ．（填序号）
【考点】光源．
【分析】本题考查对光源的理解，能够发光的物体叫光源，光源分天然光源和人造光源．
【解答】解：电视屏幕、油灯，本身能发光，是光源；银幕、夜明珠、钻石等尽管很亮，但它们本身不发光，这是反射其他光源的光．
故答案为：②④．
17．我市空气质量逐年好转，往年难得一见的彩虹重现在雨过天晴的空中，这是光的 色散 现象；在一张白纸上用绿颜料写一个“光”：字，把它拿到暗室．当只用红光照射时，你看到的现象是：红纸上面有一个 黑 色的“光”字．
【考点】光的色散；物体的颜色．
【分析】要解答本题需掌握：①彩虹的出现是由于光的色散．②不透明物体的颜色是由它反射的颜色的决定的．
【解答】解：彩虹的出现是由于，太阳光射到空气的小水珠上，被分解为七色光，即是光的色散．
在一张白纸上用绿颜料写一个“光”：字，把它拿到暗室．当只用红光照射时，你看到的现象是：红纸上面有一个黑色的“光”字．这是因为绿颜料只能反射绿色的光，用红光照射，把红色光吸收了．
故本题答案为：色散，黑
18．卫生间里的感应式冲水器的阀门，全自动洗衣机的进水、排水阀门是由 红外线 控制的．
【考点】红外线．
【分析】解答此题要知道：
红外线的热效应很强，根据红外线的热效应比较强，制成红外线加热器，红外线夜视仪，电视遥控器，热谱仪等等．
利用红外线还可以实现遥感技术，任何物体都能发出不可见光，可以通过感知红外线来工作．
【解答】解：红外线遥感不仅可以感知可见光，还可以感知物体发出的红外线．卫生间里的感应式冲水器的阀门，全自动洗衣机的进水、排水阀门利用的是红外线遥感技术．
故答案为：红外线．
19．紫外线最显著的性质是它能使荧光物质 发光 ， 验钞 机利用了这一性质．医院、饭店中常用紫外线灯来 杀菌消毒 ．
【考点】紫外线．
【分析】紫外线的作用有：①化学作用：消毒杀菌；②生理作用：有助于人体合成维生素D；③荧光效应：使荧光物质发光，例如验钞机．
【解答】解：紫外线是德国物理学家里特发现的，它的最显著的特性是能使荧光物质发光，根据这一原理可制成验钞机．医院、饭店中常用紫外线灯来杀菌消毒．
故答案为：发光；验钞；杀菌消毒．
20．射到平面镜上的平行光线反射后 仍是 平行的（选填“可能是”“仍是”“不”）．在光反射时光路是 可逆的 ．
【考点】光的反射．
【分析】根据光的反射定律：反射光线、入射光线、法线在同一平面内，反射光线和入射光线分居法线的两侧，反射角等于入射角．可解答此题．
【解答】解：根据镜面反射的原理可知，在平面镜上入射光线是平行的，根据光的反射定律可知反射光线也是平行的，如下图所示：
当逆着反射光线的方向照射镜面，光线会逆着原来入射光线的方向射出，说明了在反射现象中，光路是可逆的．
故答案为：仍是；可逆的．
21．小芳在距平面镜1m处照镜子．她从平面镜中看到自己的 虚 （实/虚）像，如果小芳向平面镜靠近0.3m，她的像到平面镜的距离为 0.7 m，像的大小 不变 （变大/变小/不变）．
【考点】平面镜成像的特点、原理、现象及其实验方案．
【分析】根据平面镜成像特点：平面镜所成的像是虚像，像与物体的大小相同，像到平面镜的距离与物体到平面镜的距离相等，像与物关于平面镜对称来分析此题．
【解答】解：（1）因为平面镜成的是正立等大的虚像，所以他们在镜子中看到的是自己的虚像；
（2）因为平面镜成的像与物体的大小相同，与物距大小无关，所以当小芳向平面镜靠近0.3m时，她在平面镜中的像大小不会改变；
（3）因为像到平面镜的距离与物体到平面镜的距离相等，若她走近平面镜0.3m，即物距减小0.3m，像距也应随之减小0.3m，所以她的像到平面镜的距离为1m﹣0.3m=0.7m．
故答案分别为：虚；0.7；不变．
22．插入水中的筷子，在水中的部分斜看起来向 上 弯折，装了水的桶底看起来变 浅了 ，都是由于光从 水中 射向 空气 时发生 折射 的缘故．
【考点】光的折射现象及其应用．
【分析】解答此题要明确以下两点：
①光从一种介质斜射入另一种介质时，传播方向发生偏折的现象叫做光的折射．
②光从空气斜射入水中或其他介质中时，折射光线向法线方向偏折．
【解答】解：（1）将一根筷子插入盛水的碗中，筷子在水面处看起来变折了，这是由于筷子发出的光从水中斜射入空气中时，传播方向发生了偏折，远离法线，折射角大于入射角，所以筷子在水中的部分是向上弯折．
（2）池底的光线由水中斜射到空气中时，在水面上发生折射，折射角大于入射角，折射光线进入人眼，人眼会逆着折射光线的方向看去，就会觉得池底变浅了．
（3）这些现象都是由于光从水中射向空气时发生折射的缘故．
故答案为：上；浅了；水中；空气；折射．
23．一个焦距为10cm的凸透镜，当蜡烛距它15cm时，在光屏上得到一个倒立、 放大 （填：“放大”、“缩小”或“等大”）的像；将蜡烛向透镜移近7cm后，在光屏上 不能 （填：“能”或“不能”）成像．
【考点】凸透镜成像的应用；实像与虚像的区别．
【分析】（1）光屏上能承接到的像是实像，光屏上承接不到的是虚像．
（2）根据物距和焦距的关系，判断凸透镜成像的性质：u＞2f，成倒立、缩小的实像．2f＞u＞f，成倒立、放大的实像．u＜f，成正立、放大的虚像．
【解答】解：（1）凸透镜的焦距是10cm，蜡烛距离凸透镜15cm，2f＞u＞f，光屏上成倒立、放大的实像．
（2）凸透镜的焦距是10cm，蜡烛靠近凸透镜7cm，u＜f，成正立、放大的虚像，虚像不能呈现在光屏上．
故答案为：放大；不能．
24．阳光照射下，影子的形成是由于光 沿直线传播 ．远处楼房窗户的玻璃看起来很刺眼，是因为照射到玻璃表面的阳光发生了 镜面反射 ．
【考点】光在均匀介质中直线传播；镜面反射．
【分析】（1）光在同一均匀介质中沿直线传播，光沿直线传播的实例有：小孔成像、激光准直、影子、日食和月食等；
（2）光的反射分为镜面反射和漫反射．
【解答】解：
阳光照射下，影子的形成说明了光是沿直线传播的．远处楼房的玻璃看起来很刺眼，是因为照射到玻璃表满的阳光发生了镜面反射的缘故．
故答案为：沿直线传播；镜面反射．
25．早晨的太阳光与水平方向成30°角射到一水平放置的平面镜上，经镜面反射后，反射角为 60° ；随着时间的推移，从早晨到中午，反射角将 减小 （选填“增大”、“不变”或“减小”）．
【考点】光的反射定律．
【分析】根据光的反射定律：反射光线、入射光线、法线在同一个平面内，反射光线与入射光线分居法线两侧，反射角等于入射角；作出反射光线，找到反射角的大小；再确定早晨到中午入射光线的入射方向的变化，确定入射角的变化，从而分析出反射角的变化．
【解答】解：已知入射光线与镜面的夹角为30°，则入射角为90°﹣30°=60°；由于反射角等于入射角，所以反射角为60°；
随着时间的推移，从早晨到中午，入射光线象图中的逐渐向法线靠近，入射角逐渐减小，反射角也逐渐减小．
故答案为：60°；减小．
26．如图，有一束光线从空气射入某种透明介质，在分界处发生反射和折射，则 AE 是分界面， HD 是反射光线，折射角是 ∠1 ．分界面的 左 边是空气．
【考点】光的反射定律；光的折射规律．
【分析】（1）根据定律反射光线和入射光线与法线的夹角一定相等，由此可确定法线、入射光线、反射光线．
（2）确定了法线，即可得知界面，根据确定的入射光线、反射光线、折射光线找出折射角的大小．
【解答】解：（1）仔细分析题图，AE和CG有可能是界面．根据∠4和∠5可确定CG是法线，AE是界面，BH为入射光线，HD为反射光线．
（2）由∠1＜∠5，可知，∠1是折射角，∠5是入射角，因为光由空气斜射进入水中或其它透明介质中时，折射光线向法线偏折，折射角小于入射角，所以分界面的左边是空气．
故答案为：AE；HD；∠1；左．
三、作图题（每题2分，计16分）
27．作出入射光线经过玻璃砖后的光线方向．
【考点】作光的折射光路图．
【分析】光的折射定律：折射光线、入射光线、法线在同一个平面内，折射光线、入射光线分居法线两侧，当光由空气斜射进入水中或其它透明介质中时，折射光线向法线偏折，折射角小于入射角；当光由水中或其它透明介质斜射进入空气中时，折射光线远离法线偏折，折射角大于入射角．
【解答】解：图中法线已画出，根据光由空气斜射进入玻璃砖时，折射光线向法线偏折，折射角小于入射角可以画出折射光线．
此光线从玻璃砖中射向空气中，根据光由水中或其它透明介质斜射进入空气中时，折射光线远离法线偏折，过入射点画出法线，再根据折射角大于入射角，画出二次折射光线．如图所示：
28．如图所示，一激光灯从点S发出的一束射向水面的光，在界面发生反射和折射，折射光线经过P点，请你在图中作出入射光线及其相应的反射光线和折射光线（画出原图并作图）
【考点】作光的反射光路图；作光的折射光路图．
【分析】根据反射定律：反射光线、入射光线和法线在同一平面内，反射光线、入射光线分居法线两侧，反射角等于入射角作出反射光线；
根据光从空气折射进入水中的折射规律：折射光线、入射光线和法线在同一平面内，折射光线、入射光线分居法线两侧，光由空气斜射入水中时，折射光线向法线偏折，折射角小于入射角作出折射光线；
本题的关键是折射点的确定，根据折射角小于入射角，且折射角不等于0°，确定折射点的大致位置．
【解答】解：确定折射点：连接SP交水面于点A，从P点向水面引垂线交水面于点B，折射点O应在A、B两点之间；
画出反射光线：过反射点O垂直水面作出法线，根据反射角等于入射角在法线右侧的空气中作出反射光线；
画出折射光线：连接OP即为题目要求的折射光线，如图所示：
29．请完成图中的光路图．
【考点】透镜的光路图．
【分析】凸透镜的三种特殊光路图中，经过焦点的光线经凸透镜折射后，会平行于主光轴；
而平行于主光轴的光线经凸透镜折射后，将穿过焦点；
可根据上述两个特点来完成作图．
【解答】解：如图：
30．如图所示，小明通过一平面镜看到桌子下面的小球，图中画出了入射光线和反射光线，但未标出光的传播方向．请在图中用箭头标出光的传播方向，并根据光的反射定律在适当位置画出平面镜．
【考点】作光的反射光路图．
【分析】根据光反射定律知，反射角等于入射角，故反射光线与入射光线的夹角的平分线是法线的位置，再过入射点作出法线的垂线，就是平面镜所在的位置．人看到的光是从物体发出，经平面镜反射后进入人眼的．
【解答】解：
展开阅读全文
浙ICP备2021020529号-1 | 浙B2-20240490
