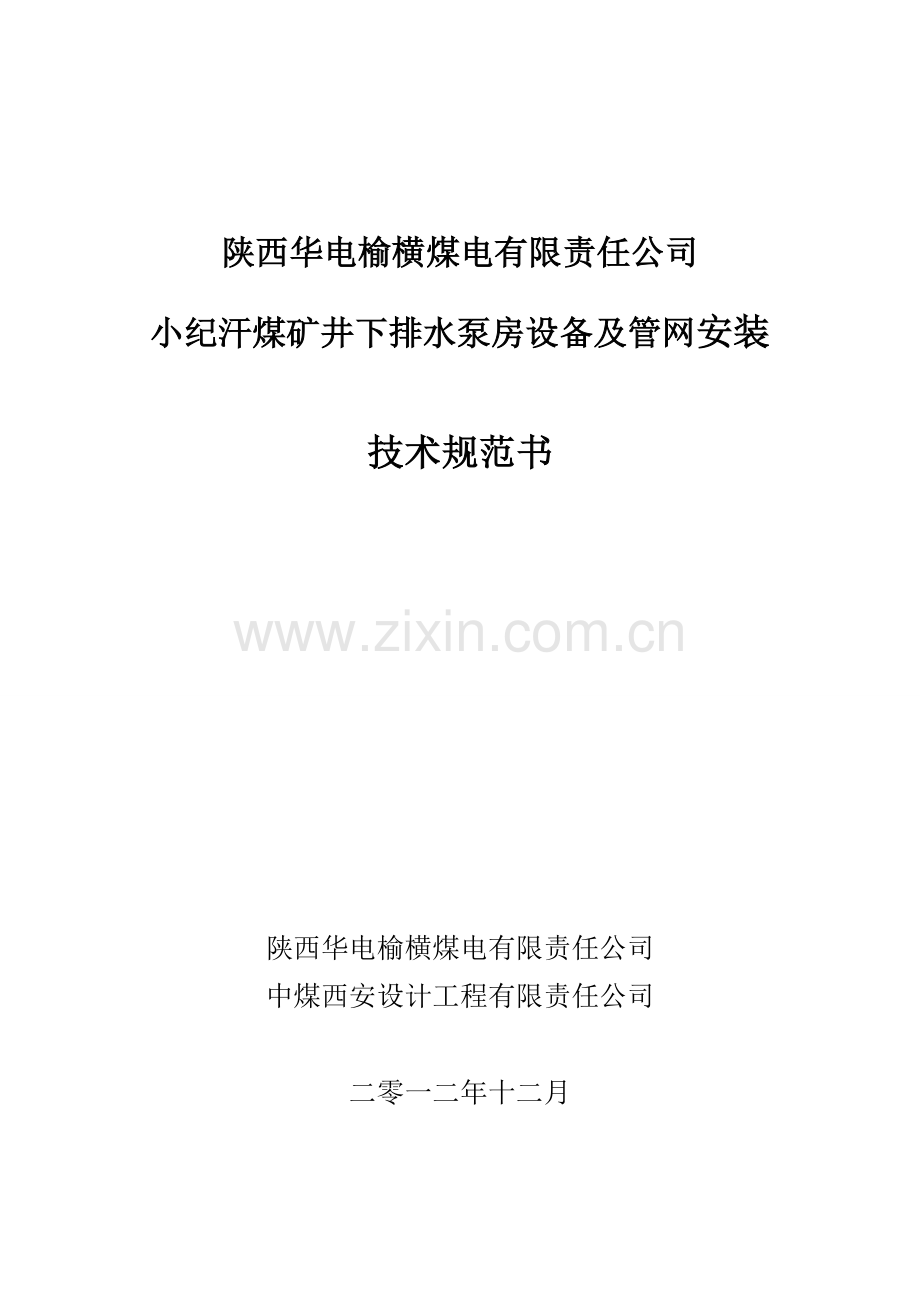

1、陕西华电榆横煤电有限责任公司小纪汗煤矿井下排水泵房设备及管网安装技术规范书陕西华电榆横煤电有限责任公司中煤西安设计工程有限责任公司二零一二年十二月陕西华电榆横煤电有限责任公司小纪汗煤矿井下主排水泵房设备及管网安装技术规范第一部分 通用要求及条件1、总则 1.1、本技术规范书适用于陕西华电榆横煤电有限责任公司小纪汗煤矿井下排水泵房设备及综合管网安装项目。它包括设备的验收、二次灌浆、安装、调试等方面的技术要求。1.2、本技术规范书提出的是最低限度的技术要求,并未对一切技术细节作出规定,也未充分引述有关标准和规范的条文,投标方应保证施工符合本技术规范和有关标准、规范。1.3、如果投标方没有以书面对本
2、技术规范的条文提出异议,那么招标方可以认为投标方提供的产品完全符合本技术规范书的要求。 1.4、在签订合同之后,因规范标准和规程发生变化而产生的一些补充要求,具体项目由双方共同商定。1.5、本规范书所使用的标准如与投标方所执行的标准发生矛盾时,按较高标准执行。1.6、合同签订的同时,按相关安装验收标准和方法要求,投标方提出合同设备进场验收、保管、设备井下搬运、基础施工、安装、试验、调试、竣工验收等施工标准给招标方,并经招标方确认。 1.7、投标方在投标文件技术部分中应明确说明工程竣工验收前设备及材料保管的详细措施,确保其完好状态。并充分考虑与矿建等相关专业的配合工作1.8、具备机电设备安装专业
3、承包一级资质。2、工程概况2.1、工程简介小纪汗矿井位于陕西省榆林市榆阳区境内,行政区划属于榆阳区小纪汗乡、芹河乡和岔河乡管辖。矿井设计生产能力10Mt/a。本工程为井下一号主排水泵房设备、井下消防洒水管路、井下排水管路、井下注胶管路、井下压风管路以及井下救生水管路等工程的安装、调试、验收等工作。2.1.1、 主排水泵房由11台水泵,7趟排水管路布置;矿井正常涌水量时水泵5台工作,4台备用,两台检修;最大涌水量时7台水泵同时工作;水泵采用喷射泵抽气引水系统,动力水源接自井下洒水管路和主排水泵房放水管。为便于设备安装和检修,泵房内设置SC10型手动单轨小车和WA10型环链手拉葫芦各1台,起重重量
4、10t,起重高度3m。2.1.2、井下消防洒水采用矿井水处理车间处理后的水,由主斜井供至各运输大巷及工作面。井下水处理站至主斜井间供水管道采用内外涂塑复合钢管,卡箍连接,主管管径DN200,管顶埋深1.80m。2.1.3、灌浆注胶管路自回风立井通过一趟D21910的无缝钢管重力供至工作面,卡箍式柔性管接头连接方式。2.1.4、排水系统由主排水泵房和2号煤西翼二号辅助运输大巷附近的11盘区一号水泵房组成。由盘区一号水泵房排水设施排至主水仓,再由主排水泵房排水设施,经中央进风立井377无缝钢管和地面埋设排水管路排至矿井工业场地井下水处理站。2.1.5、压缩空气主干管选用2737无缝钢管,沿进风立井
5、井筒和2煤西翼带式输送机大巷敷设;支管选用1594.5无缝钢管,分别沿2煤西翼一号辅运大巷、2煤西翼二号辅运大巷、2煤西翼一号回风大巷、2煤西翼二号回风大巷、11212、11213工作面个巷道和连掘工作面个巷道敷设一趟。所有压缩空气管路及管件均应进行防腐处理。2.2、设备工作环境条件 安装地点:小纪汗煤矿矿井,空气中含煤尘,煤尘具有爆炸性。 安装地点:小纪汗煤矿矿井,空气中含煤尘,煤尘具有爆炸性。 安装地点: 小纪汗煤矿风井广场 矿井海拔: + 1227.60m 大气压力 894hP a(冬季)、882 hP a (夏季) 极端最高气温 +36.7 极端最低气温 -29.7年采暖总天数: 14
6、5d最大冻土深度: 1.5m地震烈度 6度水平加速度 0.4g(指地面)垂直加速度 0.2g安全系数(垂直水平同时作用) 2相对湿度 90%日照强度 1000w/m2 最大风速 18.7m/s最大覆冰厚度 10mm污秽等级 国际 级 (31mm/KV)年平均降水量 279-541mm年平均蒸发量 1720-2085mm3、应遵循的主要标准与规范(不限于此)GB5023198 煤矿设备安装工程施工规范 MT 5010-95 煤矿安装工程质量检验评定标准JBJ23-96 机械设备安装规范 GB502702010 输送设备安装工程施工及验收规范 煤矿机电设备完好标准 煤矿安全规程2011版JB/T8
7、097-95 泵的振动测量与评价方法JB/T8098-95 泵的噪声测量与评价方法GB50231-98 机械设备安装工程施工及验收通用规范GBJ14190 给水排水构筑物施工及验收规范GB50268-2008 给水排水管道工程施工及验收规范GB50235-97 工业金属管道工程施工及验收规范GB5018493 工业金属管道工程质量检验评定标准GB5023698 现场设备、工业管道焊接工程施工及验收规范GB50126-2008 工业设备及管道绝热工程施工及验收规范GB5018593 工业设备及管道绝热工程质量检验评定标准GB50131-2007 自动化仪表工程施工质量验收规范GB5777-86
8、无缝钢管超声波探伤方法GB/T173951998 无缝钢管尺寸、外形、重量及允许偏差GB12459-90 钢制对焊无缝管件煤炭建设工程质量技术资料管理规定与评级办法(煤规字第34号);煤炭建设工程达标投产考核办法 2009版 华电煤业煤201031号煤矿安全质量标准化标准及考核评级办法(试行)煤安监办字200424号,国家煤炭安全监察局,2004.2.23不限于此,以上为最新版本。投标方可采用高于或相当于上述中国及国际标准、规范。计量单位应以国际单位制(SI)表示。4、安全要求4.1、安健环目标:确保实现不发生重伤及以上人身事故、不发生一般及以上火灾事故、不发生一般及以上机械、设备事故(含施工
9、和生产设备)、不发生一般及以上环境污染事故;轻伤事故率 1 ,负伤率 3 ;争创省级文明工地。4.2、承包人应遵守工程建设安装生产有关管理规定,严格按安全标准组织施工,并随时接受行业安全检查人员依法实施的监督检查,采取必要的安全防护措施,消除事故隐患。由于承包人安全措施不力造成事故的责任和因此发生的费用,由承包人承担。非承包人责任造成的事故由责任方承担责任。4.3、承包人应对工程及其管辖范围内的人员、设备和材料(包括在其辖区内发包人、监理单位的人员、设备和材料)的安全和文明施工负责,并应做好辖区内工程场地和居住区的日常治安保护工作。4.4、承包人在现场应遵守所有现行的有关安全、文明施工的规章制
10、度。4.5、在煤矿井下使用的非金属材料零部件其安全性能应符合MT 113的规定。4.6、投标方施工生产需临时占用的土地由招标方提供,施工总平面布置图须经招标人批准后方可组织施工,且不得占用工业广场内公共设施与其它建筑物用地,投标人根据工业广场总平面图自行控制不得扩大范围,且不得损坏邻近的工程设施,否则必须承担由此造成的一切损失。施工时必须严格做到文明生产、文明施工,各类废弃物必须运至指定地点,竣工时必须工完料尽场地清,所有临时建筑必须无条件拆除清理并恢复原状。 第二部分 井下主排水泵房及综合管网设备材料安装要求1、图纸及工程范围1.1、工程内容以招标方提供的井下一号主排水泵房设备及井下综合管网
11、安装施工图内全部安装工程为基础。包括以下内容,但不限于此。1.2、井下一号主排水泵房17台MD550水泵设备及配套管路的卸车、设备验收、保管、安装、注油、调试、试运行、竣工验收工作(招标方提供设备及材料见附表)。排水管路的施工范围包括采区工作面经主排水泵房至进风立井井底接口(含接口)。1.3、井下综合管网全部设备及材料的卸车、设备验收、保管、安装、注油、调试、试运行、竣工验收工作(招标方提供设备及材料见附表)。1.4、安装工程范围内除甲供设备及材料以外全部设备、材料的采购、运输、保管、安装工作。1.5、井下一号主排水泵房基础的验收工作。1.6、包括但不限于主排水泵房设备及管网施工图以内与本工程
12、相关的非标件加工制造、安装。包括管路、接头、接地极、花纹盖板、各种支架等。1.7、井下排水泵房房内各种标识及制度牌板的制作安装,防火器材的采购及安装。(标示牌20件,0.3m*0.15m,采用铝合金反光丝印制作;牌板10件,尺寸0.8m*1.2m,采用PVC板包宽条铝合金边框裱膜背胶材质制作。防火器材应满足主斜井防灭火要求。)1.8、手动10T单轨小车的购置、安装、调试及试运行工作。1.9、井下排水泵房试运行,排水设备及系统的性能检测及试验,并出具有效力的书面报告。1.10、包括井下消防洒水管路、井下排水管路、井下注胶管路、井下压风管路、井下救生水管路的安装、调试、验收等。(工程量以施工图为准
13、)。1.11、管网安装工程内全部材料的防腐及压力试验,并出具有效力的书面报告。由于目前施工图设计尚未完全结束,最终工程量参见小纪汗煤矿井下主排水泵房安装施工图、小纪汗煤矿井下综合管网施工图2、水泵房设备安装技术要求2.1、水泵安装技术要求 2.1.1、泵体位置偏差小于10mm;泵体标高小于10mm;多台泵体水平位置相互差小于15mm;多台泵体标高相互差20mm。 2.1.2、泵与电机连接可靠,盘动无明显阻滞,无异常声音。 2.1.3、泵在设计负荷下连续运转2h后各紧固件连接部位无松动;运转中无异常声音;各静密封部位不泄露;填料的温升正常,平衡盘出水温度不过热;泵的安全保护装置灵敏、可靠;附属系
14、统运转正常。2.2、电机安装技术要求2.2.1、电机接线端子与导线端子必须连接紧密,不受外力,连接用紧固件的锁紧装置完整齐全。 2.2.2、电机试运转轴承温升不超过70;密封性达到转动部位不漏油,静止部位不渗油。 2.2.3、电机外壳接地应符合煤矿安装工程质量检验评定标准附录E.3.2条的规定,且接地线和紧固件均镀锌,接地线敷设美观。2.3、水泵机电机底座安装要求 2.3.1、底座垫铁规格必须符合煤矿安装工程质量检验评定标准附录C.1.2条“二类”的规定;在基础上必须垫稳、垫实。 2.3.2、除底座下有指定的垫铁位置外,轴承下及基础螺栓两侧也应设置垫铁;垫铁组在能放稳和不影响灌浆的情况下,宜靠
15、经基础螺栓;相邻两垫铁组间的距离宜为5001000mm。 2.3.3、底座找正后,同组和垫铁之间断续焊接牢固,每段焊接长度不小于20mm,焊接间距不大于40mm。 2.3.4、底座的基础螺栓安装应符合煤矿安装工程质量检验评定标准附录第C.2.2、C.2.3、C.2.4、C.2.5和C.2.6条的要求,且螺栓露出螺母长度基本一致,均为24个螺距。 2.3.5、底座的二次灌浆必须符合煤矿安装工程质量检验评定标准附录C.3的规定。2.4、管网及闸阀安装技术要求 2.4.1、管子、管件、阀门及支吊架的材质、规格、型号必须符合设计要求和规范规定。 2.4.2、管道的支吊架外形规整美观。 2.4.3、管道
16、穿过墙壁道路时,管道应加有套管,但管道焊缝位于套管外,且套管长度大于墙厚。 2.4.4、管道安装坐标偏差应小于15mm,标高偏差应小于15mm,立管垂直度应小于5/1000,成排管道的间距偏差应小于20mm, 2.4.5、管道法兰、焊缝、及其他连接件的安装位置符合要求,并不得紧贴墙壁和管架,便于检修。2.4.6、两法兰连接应平行并保持同轴性,螺栓能自由穿入,外露长度一致,均为24个螺距。2.4.7、阀门的传动装置应启闭灵活可靠,开度指示器指示正确,用手扳动无卡涩现象。 2.4.8、阀门的安装位置、进出口方向正确,连接牢固、紧密,手轮、手柄朝向合理,启闭灵活。 2.4.9、焊条、焊丝、焊剂等焊接
17、材料的牌号、规格和质量必须符合现行国家标准的规定,出具产品质量证书或复检报告;对接焊缝的表面严禁有气孔、裂纹、夹渣及熔合性飞溅物;焊缝无损探伤必须符合设计要求,并出具无损探伤报告和焊缝位置单线图。2.4.10、管道涂漆前,被涂表面无污垢、油迹、水迹、锈斑、焊渣、毛刺等;防腐严格按照图纸施工;底漆、中间漆和面漆,应当采用不同颜色,面漆颜色待定;漆层完整,无漏涂和损坏,漆膜附着牢固,无开裂,剥落,皱纹、气泡、针孔等缺陷。 2.4.11、色环、工作介质与流向等标记应标记美观、涂层均匀,无流淌现象。3、 其他要求 3.1、施工用水、施工电源(660V)提供接口。投标方临建设施在招标方指定场地内自行建设
18、。设计总平面图纸经招标方审核,临建遵照业主标准。 3.2、招标方提供施工图纸范围外的材料全部由投标方负责采购,投标方在采购材料前应征得监理、招标方认可。为了控制工程质量及主要材料、设备质量招标方对图纸中涉及的主要材料及设备提出三个备选生产商,投标方按此材料及设备报价组价,施工中从三个备选厂家任选一种不得更换,如必须更换的须经招标方同意,如果招标文件没有确定备选厂家的,投标方可自行选择三个家报价,最终由招标方确认。 3.3、工程质量目标:优良。 3.4、质保期:整机安装工程验收合格后1年。承包方必须遵照小纪汗煤矿四个策划(施工准备策划质量工艺策划工程创优策划安全文明施工策划)及华电集团各项管理制
19、度进行工程管理(不低于此)。4、招标方提供的井下主排水泵房设备及材料明细表序号设备名称规格型号数量单位备注1矿用耐磨多级离心式水泵MD550-50817台2矿用隔爆型电动机YB2-500-4型900kW, 10kV17台3整体底座带水泵电机地脚螺栓和底座地脚螺栓17套4射流泵SB型 DN25 PN6.312套5喷射泵ZPBG型5套6防爆电动闸阀MZ9B41H-64型 DN250 PN6.3 电机功率1.5kW,电压660V17套7配水闸阀PZI-1400 Pg18套8配水闸阀PZI-12004套9微阻缓闭止回阀HH44H-64 DN250 PN6.317个10真空表Z-100-101.3103
20、0 Pa 1.5级17个11压力表Y-100 06.3MPa 1.5级17个12底阀H46X-2.5型 DN400 PN0.2517个5、招标方提供的井下综合管网材料明细表序号名称型号规格单位数量备注1无缝钢管37714m4682无缝钢管37710m92723无缝钢管2198m33004无缝钢管2737m32625无缝钢管1596m160006无缝钢管1598m85007矿用钢塑复合管DN200m13378矿用钢塑复合管DN150m167029矿用钢塑复合管DN100m2276410矿用钢塑复合管DN80m845211凸凹面对焊钢制管法兰DN350、PN6.3副1426A、B型各一件12凸面板
21、式平焊钢制管法兰DN250、PN1.0副43013凸面板式平焊钢制管法兰DN150、PN1.0副200014 柔性卡箍管接头KRH-2.5 DN150 PN2.5个210015柔性卡箍管接头 KRH-2.5 DN200 PN2.5个270016柔性卡箍管接头 KRH-2.5 DN100 PN2.5个90017柔性卡箍管接头KRH-6.3 DN200 PN6.3个41518柔性卡箍管接头KRH-4 DN50 PN4.0个25019柔性卡箍管接头KRH-4 DN80 PN4.0个185020柔性卡箍管接头 KRH-4 DN100 PN4.0个340021柔性卡箍管接头 KRH-4 DN150 PN
22、4.0个92022柔性卡箍管接头KRH-4 DN200 PN4.0个24023闸阀Z40Y-40R DN200个324闸阀Z40Y-40R DN150个1125闸阀Z40Y-25R DN100个4026闸阀Z40Y-25R DN80个2227闸阀Z40Y-25R DN50个60028闸阀Z41H-63 DN350个1629闸阀Z41H-16 DN250个1030闸阀Z41H-16 DN150个1031闸阀Z41H-16 DN200个3532闸阀Z41H-16 DN100个1233截止阀J11T-16 DN20个37034截止阀J11T-16 DN25个1035浆液阀Z73X-10 DN150个
23、536浆液阀Z73X-63 DN200个4注:上表提供的材料不全是工程安装的材料内容,投标方应根据图纸计算投标报价。6、投标方需采购的阀门明细序号设备名称规格型号单位数量备注1防爆电动闸阀MZ9B41H-64型 DN250 PN6.3 电机功率1.5kW,电压660V77个2防爆电动闸阀MZ9B41H-64型 DN150 PN6.3 电机功率0.75kW,电压660V7个3小口径高压矿用电动阀MGQ DN25 PN6.322个4小口径高压矿用电动阀MGQ DN20 PN6.322个5截止阀DN32550个消防洒水管路用注:上表中阀门为招标方需采购的部分阀门,表中阀门选用常州兰陵阀门控制有限公司
24、、天津市卡尔斯阀门有限公司、上海良工阀门厂有限公司三家分别报价,以最高价计入总价中。7、安装工期:主排水泵房30天;井下管网50天。第三部分 技术资料及图纸要求1、投标方在投标时必须提供施工组织设计 施工组织设计纲要是投标书的重要组成部分,是评标、定标的重要因素,在投标时一并报出。施工组织设计应包括如下内容:1.1施工组织方案 简要叙述施工技术资料、材料、通讯、施工场地的准备,施工机械、施工力量的配置,以及生活设施等的准备情况。主要施工机械设备表。 1.1.1、施工工序总体安排。 1.1.2、主要工序和特殊工序的施工方法和施工效率估计,潜在问题的分析。 1.1.3、工程成本的控制措施为控制成本
25、,提高效益,拟采取的措施。1.2、工期及施工进度计划 1.2.1、工期规划及要求 用横道图反映各主要施工过程的计划进度,深度达到全面、准确、清楚的描述工程实施过程,从中可衍生出各种施工资源计划及其过程管理信息。 1.2.2、施工进度计划网络图 施工网络图应明确工程开工、竣工日期,工程施工的关键路线,并针对关键工序,提出确保工期拟采取的措施。 1.2.3、施工资源(人力、材料、机具、场地及进场道路、公共关系)计划 1.2.4、施工进度计划分析 计划潜在问题,计划中的潜力及其开发途径等。 1.2.5、计划控制 程序、方法及制度等。1.3、质量目标、质量保证体系及技术组织措施 1.3.1、质量目标
26、用单位工程和分项工程合格率、优良品率表示,欲达到的工程质量等级。 1.3.2、质量管理组织机构及主要职责 用框图表示质量管理组织机构,并简要叙述各质量管理部门的主要职责。 1.3.3、质量管理的措施 简要叙述质量管理的措施和关键工序的质量控制。 1.3.4、质量管理及检验的标准 执行的主要质量标准、规范。 1.3.5、质量保证技术措施 针对本工程特点,分析质量薄弱环节,拟将采取的技术措施。1.4、安全目标、安全保证体系及技术组织措施 1.4.1、安全管理目标 1.4.2、安全管理组织机构及主要职责 用框图表示安全管理组织机构,并简要叙述各安全管理部门及人员的主要职责。 1.4.3、安全管理制度
27、及办法 1.4.4、安全组织技术措施 针对本工程特点,分析安全薄弱环节,拟将采取的技术措施。 1.4.5、重要施工方案和特殊施工工序的安全过程控制。1.5、环境保护及文明施工 1.5.1、环境保护 分析因施工可能引起的环境保护方面的问题。 1.5.2、加强施工管理、严格保护环境 提出环境保护的目标及采取的具体措施。 1.5.3、文明施工的目标、组织机构和实施方案 1.5.4、文明施工考核、管理办法1.6、计划、统计和信息管理 1.6.1、计划、统计报表的编制与传递; 1.6.2、信息管理提出信息管理的目标及拟将采取的措施。2、投标方施工内业资料要求2.1、投标方必须结合煤炭行业质量管理相关规定做好施工记录及各种数据表格的整理;包括开工报告、施工组织设计、技术交底记录、施工记录、施工日志、单位质量评定资料、单位工程竣工验收证书、单位工程质量等级施工单位自评记录、单位工程质量综合评定表、单位质量工程观感评定表、质量保证资料核查表、分部质量工程评定表、分项工程质量评定表、单位工程竣工报告、工程测量记录、定位测量放线记录、设备基础检查验收记录、隐蔽工程检查验收记录等相关验收资料。竣工资料4份,电子版一份。 2.2、施工方提供资料的组织结构要清晰、逻辑性要强。资料内容要正确、准确、一致、清晰完整,满足工程竣工验收要求。 2.3、施工方负责现场施工的图片资料整理上报,包括隐蔽工程图像资料。
