　　　 　　　　 重庆市黔江区正阳物流基地物流南路道路工程
XXXXXXXXXXX物流基地物流南路道路工程
排水施工图设计说明

第6页 共6页

1． 设计依据
1.1 设计合同
我公司与业主单位签订的设计合同。
1.2 相关规范、标准
1.2.1《室外给水设计规范》（GB50013-2006）
1.2.2《室外排水设计规范》（GB50014-2006）(2011年版)
1.2.3《给水排水工程管道结构设计规范》（GB50332-2002）
1.2.4《给水排水工程构筑物结构设计规范》（GB50069-2002）
1.2.5《城市工程管线综合规划规范》（GB50289-98）
1.2.6《城市防洪工程设计规范》（CJJ50-92）
1.2.7《给水排水管道工程施工及验收规范》（GB50268—2008）
1.3设计基础资料、工程资料
1.3.1《XXXXXXXX物流基地控制性详细规划》
（海口市城市规划设计研究院 2009.10）
1.3.2《XXXXXXXX物流基地物流东路道路工程》
（泛华建设集团有限公司重庆设计分公司 2010.5）
1.3.3《XXXXXXXXX物业基地物流南路道路工程初步设计专家审查意见通知书》
（XXXXXXXXXXX城乡建设委员会 2012年9月4日）
1.3.4片区1：10000/1：500 地形图资料。
1.3.5项目业主单位提供的其它有关资料。
1.4初步设计审查意见及回复
1.4.1缺少城市道路综合管网工程设计（给水、电力、通讯、燃气），排水初步设计说明应补充规划排水系统概况。
回复：本次设计范围包括市政道路雨、污水设计，不包括综合管网部分，给水、电力、通讯及燃气等综合管线仅考虑预留走廊位置，不做具体设计；同地说明中已补充规划排水系统情况。
1.4.2排水初步设计说明4.3.1条：根据《XXXXXXXXXXXXXX物流基地控制性详细规划》（文本），用地规模为235.04公顷，规划区污水量为5566立方米/日。污水量为用水量的80%。依次计算规划区城市单位建设用地综合用水量为0.296万m3（km2·d），与城市单位建设用地综合用水量指标相差较大，请核实。
回复：根据《XXXXXXXXXXX物流基地控制性详细规划》（文本），规划区用地规模为235.04公顷，污水量为5566立方米/日。本次设计以此为依据，并要求业主在组织实施前请规划复核。
1.4.3雨水量计算表及污水量计算表中应考虑转输面积及支线面积。
回复：设计已考虑，同时在计算表中已补充。
1.4.4图纸无雨水及污水汇水面积划分图。
回复：已补充。
1.4.5建议在高坡马道上设置纵向排水沟。
回复：由于本次设计道路两侧地块已完成场平，根据现场实际情况，无需设置纵向截排水沟。
1.4.6建议在遇峡谷及河沟段设置涵洞。
回复：由于本次设计道路两侧地块已完成场平，根据现场实际情况，无需设置涵洞。
1.4.7局部排水管纵坡较大（40%），应增加设施防止冲刷？
回复：本次设计考虑最大设计流速Vmax=5m/s，当设计流速超过5m/s时采取跌水消能。
1.4.8建议连接管纵坡设置为1.5%。
回复：已修改。
1.4.9建议每隔一定距离设置沉砂井。
回复：考虑到本次设计道路坡度较大，流速较高，本次排水检查井设计能满足排水要求。
1.4.10局部连接管接入高程离井底距离较高，建议设置一定防护措施，以免破坏井底及井壁。

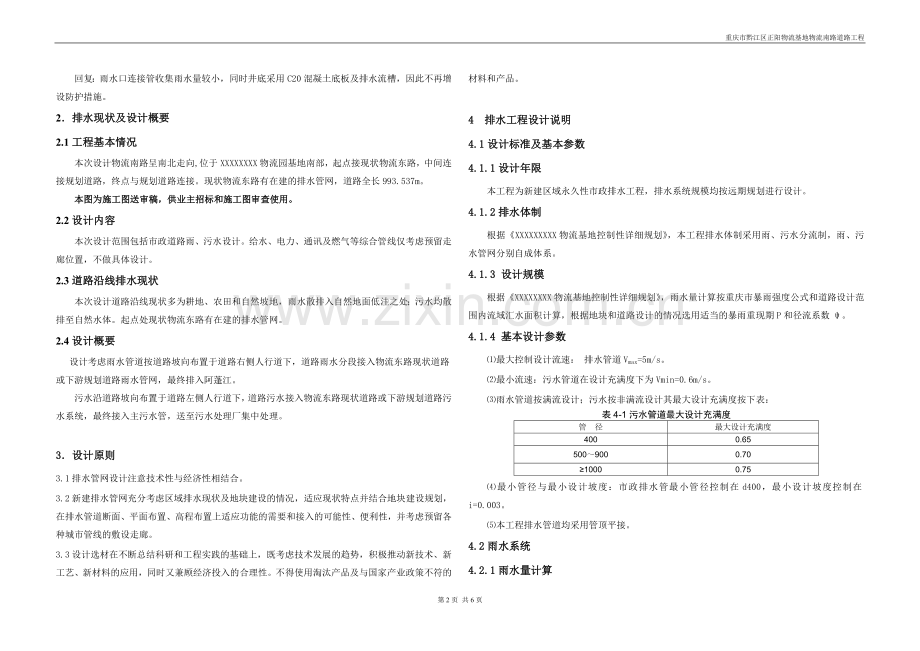

回复：雨水口连接管收集雨水量较小，同时井底采用C20混凝土底板及排水流槽，因此不再增设防护措施。
2．排水现状及设计概要
2.1工程基本情况
本次设计物流南路呈南北走向,位于XXXXXXXX物流园基地南部，起点接现状物流东路，中间连接规划道路，终点与规划道路连接。现状物流东路有在建的排水管网，道路全长993.537m。
本图为施工图送审稿，供业主招标和施工图审查使用。
2.2设计内容
本次设计范围包括市政道路雨、污水设计。给水、电力、通讯及燃气等综合管线仅考虑预留走廊位置，不做具体设计。
2.3道路沿线排水现状
本次设计道路沿线现状多为耕地、农田和自然坡地，雨水散排入自然地面低洼之处；污水均散排至自然水体。起点处现状物流东路有在建的排水管网。
2.4设计概要
设计考虑雨水管道按道路坡向布置于道路右侧人行道下，道路雨水分段接入物流东路现状道路或下游规划道路雨水管网，最终排入阿蓬江。
污水沿道路坡向布置于道路左侧人行道下，道路污水接入物流东路现状道路或下游规划道路污水系统，最终接入主污水管，送至污水处理厂集中处理。

3．设计原则
3.1排水管网设计注意技术性与经济性相结合。
3.2新建排水管网充分考虑区域排水现状及地块建设的情况，适应现状特点并结合地块建设规划，在排水管道断面、平面布置、高程布置上适应功能的需要和接入的可能性、便利性，并考虑预留各种城市管线的敷设走廊。
3.3设计选材在不断总结科研和工程实践的基础上，既考虑技术发展的趋势，积极推动新技术、新工艺、新材料的应用，同时又兼顾经济投入的合理性。不得使用淘汰产品及与国家产业政策不符的材料和产品。

4 排水工程设计说明
4.1设计标准及基本参数
4.1.1设计年限
本工程为新建区域永久性市政排水工程，排水系统规模均按远期规划进行设计。
4.1.2排水体制
根据《XXXXXXXXX物流基地控制性详细规划》，本工程排水体制采用雨、污水分流制，雨、污水管网分别自成体系。
4.1.3 设计规模
根据《XXXXXXXX物流基地控制性详细规划》，雨水量计算按重庆市暴雨强度公式和道路设计范围内流域汇水面积计算，根据地块和道路设计的情况选用适当的暴雨重现期P和径流系数ψ。
4.1.4 基本设计参数
⑴最大控制设计流速： 排水管道Vmax=5m/s。
⑵最小流速：污水管道在设计充满度下为Vmin=0.6m/s。
⑶雨水管道按满流设计；污水按非满流设计其最大设计充满度按下表：
表4-1污水管道最大设计充满度
管 径
最大设计充满度
400
0.65
500～900
0.70
≥1000
0.75
⑷最小管径与最小设计坡度：市政排水管最小管径控制在d400，最小设计坡度控制在i=0.003。
⑸本工程排水管道均采用管顶平接。
4.2雨水系统
4.2.1雨水量计算
雨水设计流量公式：
Q=qψF（L/S）
本次设计暴雨强度（q）采用重庆市暴雨强度公式：
q= (L/S·Ha)
·暴雨重现期：道路P=3年，临时管道P=1年；
·设计降雨历时：t=t1+mt2 (min) ，其中
地面集水时间：t1=5min
折减系数：暗管m=1.2～2.0、明渠m=1.2
管渠内雨水流行时间：t2 (min)按计算确定。
·综合径流系数：ψ根据规划取值0.7
·汇水面积（F）分地块计算（ha）。
管渠内雨水流行时间：t2 (min)。
汇水面积（F）道路两侧分地块计算（Ha）；雨水系统计算结果见下表：
表4-2雨水水力计算表
序号
计算管段
服务面积
设计
流量
管径
坡度
流速
过流能力
（ha）
（m3/s）
（mm）
（％）
（m/s）
（m3/s）
1
Y-18-1～Y-18
5.9
1.34
d800
1.0
3.42
1.72
2
Y-18-3～Y-18
2.6
0.63
d500
1.8
3.35
0.70
3
Y-18～Y-27
11.9
2.56
d800～d1000
1.5～2.1
4.86～4.96
3.82
4
Y-27-1～Y-27
7.0
1.55
d800
1.0
3.24
1.65
5
Y-27～Y-36
21.88
4.22
d1200
1.2
4.91
5.55
6
Y-36-1～Y-36
7.85
1.79
d1000
0.4
2.51
1.97
7
Y-36～Y-38
29.73
5.73
d1400
1.0
4.97
7.65
8
Y-1～Y-7
2.1
0.55
d400
5.3
4.96
0.62
9
Y-7-1～Y-7
4.5
1.00
d600
1.8
3.79
1.11
10
Y-7-2～Y-7
1.8
0.46
d800
0.01
1.87
0.94
11
Y-7～YN-40-1
13.1
2.66
d800～d1000
1.5～2.1
4.86～4.96
3.82

4.2.2 道路雨水管道布置
功能：道路雨水管道负责收集、输送该路段道路路面、相邻地块及上游雨水管道转输之雨水流量。
定线原则：雨水管道的布置考虑道路（包括人行道）路面及地块雨水收集的便利性。
平面布置：物流南路标准路幅为24m，人行道4.0m，雨水管道布置于道路右侧人行道下，雨水管道中心距路沿石均为1.3m。具体布置位置详见《排水管网标准横断面图》。
纵向布置：设计道路雨水管道纵向按道路坡向敷设，埋设深度按管顶敷土1.5～2.0m控制。管道坡度原则上按道路坡度设置，当跌落水头大于1.0m、管内计算流速超过最大设计流速时采取跌水消能措施。
雨水共分2段2个排出口排放：
道路K0+490～K0+000段雨水管道沿道路坡向布置，终点接入现状物流东路雨水管道；
物流南路设计终点～K0+490段雨水管道沿道路坡向布置，终点接入下游规划道路雨水管道。
4.3污水系统
4.3.1污水量计算
污水按最新的控制性详细规划中城市综合污水量和规划人口进行计算。根据《XXXXXXXXXXX物流基地控制性详细规划》（文本），用地规模为235.04公顷，规划区污水量为5566立方米/日。本次设计道路两侧主要用地性质为普通仓储用地。
分流制污水管道设计流量计算公式：
Qmax=Ks×Qave×Kz （L/S）
式中
Qmax：设计污水流量（L/S）——最高日最高时污水秒流量。
Qave：平均日平均时污水流量（L/S），
Qave=规划区污水量/用地规模（L/S）
Ks：雨水渗入量系数，取1.1。
Kz：总变化系数，按下表取值
表4-3 污水总变化系数表
平均日流量（L/S）
5
15
40
70
100
200
500
≥1000
总变化系数Kz
2.3
2.0
1.8
1.7
1.6
1.5
1.4
1.3
污水管道水力计算公式（非满流）
Q=vA （l/s）
水力计算按满宁公式：
（m/s）
过水断面：A=（θ－sinθcosθ）r2 （m2）——h﹤D/2
水力半径： （m）
Or：A=（π－θ＋sinθcosθ）r2 （m2）——h﹥D/2
（m）
n：管材粗糙系数，钢筋混凝土管（非满流）取n=0.013，HDPE双壁波纹管取0.01。
表4-4 污水水力计算表
序号
计算
管段
服务
面积
设计
流量
管径
坡度
流速
充满度
过流
能力
（ha）
（l/s）
（mm）
（％）
（m/s）
（h/D）
（l/s）
1
W-20-2～W-20
5.9
4.09
d400
0.3
0.60
0.11
110.28
2
W-19～W-20
2.6
1.80
d400
3.6
0.95
0.04
388.55
3
W-20～W-27
11.9
8.25
d400
2.4～4.5
1.64
0.08
434.42
4
W-27-1～W-27
7.0
4.85
d400
0.4
0.60
0.12
127.89
5
W-27～W-37
21.88
14.98
d400
2.5～5.0
2.03
0.11
453.31
6
W-37-2～W-37
7.85
5.44
d400
0.3
0.60
0.13
110.28
7
W-37～W-39
29.73
19.81
d400
1.5
1.45
0.17
250.81
8
W-1～W-7
2.1
1.46
d400
5.0
1.00
0.04
453.31
9
W-7-1～W-7
4.5
3.12
d400
0.3
0.60
0.10
110.28
10
W-7～W-40-1
13.10
9.08
d400
2.5～5.0
1.37
0.10
323.79
4.3.2道路污水管道布置
平面布置及功能：物流南路标准路幅为24m，人行道4.0m，污水管道布置于道路左侧人行道下，污水管道中心距路沿石均为1.0m，主要收集地块两侧污水。具体布置位置详见《排水管网标准横断面图》。
纵向布置：道路污水管道纵向按道路坡向敷设，埋设深度按管顶敷土2.0～2.5m控制。管道坡度原则上按道路坡度设置，当跌落水头大于1.0m、管内计算流速超过最大设计流速时采取跌水消能措施。
污水共分2段2个出口排放：
道路K0+490～K0+000段污水管道沿道路坡向布置，终点接入现状物流东路污水管道；
物流南路设计终点～K0+490段污水管道沿道路坡向布置，终点接入下游规划道路污水管道。
4.4管材、基础及接口
4.4.1管材
本工程管径d≤800 mm排水管道采用HDPE双壁波纹管，环刚度SN≥8000N/㎡。
双壁波纹管的制造及安装应符合《埋地用聚乙烯（PE）结构壁管道系统第1部分：聚乙烯双壁波纹管材》(GB/T19472.1-2004)要求及各企业的产品标准及安装操作手册。
管径800mm＜d≤1400mm的排水管和临时排水管，采用玻璃钢夹砂管。非承压管压力等级采用0.2Mpa。环刚度SN=7500N/㎡。玻璃钢夹砂管的制造及安装应符合《玻璃纤维缠绕增强热固性树脂夹砂压力管》[JC/T838-1998，国家建材局]、《埋地给水排水玻璃纤维增强热固性树脂夹砂管道工程施工及验收规程》[CECS129:2001]、《纤维缠绕玻璃钢管道安装验收规程》[DB50/T5012-1999]等标准。
所选材料应为符合国家及省、市有关部门相关标准、规范的合格产品，优先采用具有国家通用标准的管材。
4.4.2管道接口及基础
双壁波纹管和玻璃钢夹砂管接口形式采用双橡胶圈承插连接，详细作法参照厂家使用说明。
雨水口连接管采用d300国标Ⅱ级钢筋砼管，钢筋砼管管道基础如位于车行道下采用360°砼带状基础，详细作法参照本设计图册《满包混凝土加固大样图》；双壁波纹管及玻璃钢夹砂管采用砂垫层基础，详细作法参照本设计图册《HDPE双壁波纹管及玻璃钢夹砂管管沟开挖及回填图》。
4.5检查井、跌水井及其它构筑物
4.5.1 检查井
1）管道交汇处、转弯处、管径或坡度改变处、跌水处以及直线管段上每隔一定距离设置检查井。
2）检查井统一采用防盗铸铁井盖及盖座。按其承载能力，人行道上最低选用B125类型，车行道上最低选用D400类型。井座和井盖均采用圆形；车行道上采用防盗铸铁井盖及盖座，按承载能力，最低选用D400类型。检查井井盖、盖座安装要求与路面平整。
3）普通检查井采用M10水泥砂浆C30商品砼预制砌块；大型转角井（图中Y-27、Y-36）选用矩形90º三通混凝土雨水检查井，具体做法详见06MS201-3第34页。
4.5.2跌水井
当跌落水头大于1.0m、管道穿越地下障碍物或管内计算流速超过最大设计流速需要采取跌水消能时，设置跌水井，跌水井采用C30钢筋混凝土现浇。其具体做法详见相关大样图。
4.5.3雨水口
1）本工程采用浆砌C30砼砌块砌筑双箅雨水口，雨水箅为玻璃钢材料（GRP）成品。
2)雨水口连接管管径为d300mm，以1.5%的坡度接入临近雨水检查井，雨水口连接管如果位于车行道上应采用混凝土满包加固。
3)道路竖曲线最低点及道路交叉口附近的雨水口，在实施时应调整至实际路面的最低点，局部地方可增设雨水口，以保证有效收水，雨水口标高比路面低3cm。

5 管道施工
5.1管道放线
本工程排水管道放线均按检查井表严格放线，检查井坐标点为主线管道轴线投影与检查井横轴线交点。
5.2现场复核
本工程雨、污水上下游管线必须接顺。设计要求在施工放线时首先复核上下游现状管渠、涵洞等的位置、标高、断面尺寸等，若与设计有不符之处，必须立即通知设计单位研究处理。
5.3沟槽开挖
管道及构筑物沟槽开挖边坡应有一定的坡度以保证施工安全。沟槽开挖边坡最陡值根据不同土质按1:0.1～1.5控制（详见管道开挖断面图），如果现场条件不允许，必须采取加支撑等措施。
对于填方地段，须在填方进行至管顶标高1.0m之上后方可开挖管道沟槽，填方应按道路路基要求进行。
5.4地基处理
管道及构筑物地基承载力不小于0.2Mpa。沟槽在填方地段或沟槽超挖的，管道基础以下必须分层夯实回填，密实度不小于90%。
对于地质条件较差地段，如淤泥、杂填土等，必须进行换填。换填材料根据具体情况分别采用原土、砂石、浆砌片石、素混凝土等，具体采用材料及换填深由不同的地质情况确定。
5.5管道安装
所有管道的安装必须严格执行《给水排水管道工程施工及验收规范》（GB50268—2008）的规定。塑料管的安装主要参考生产厂家提供的使用说明书技术要求。
5.6测试与试验
所有的材料、产品均应有出厂检验合格证书，进场应按相关程序进行进场检验。双壁波纹管双橡胶圈承插接口在安装完毕后，须进行接口的水密性试验，试验方法按照各自相关专业规范进行。所有的污水管道在回填前还必须按照《给水排水管道工程施工及验收规范》（GB50268—2008）的规定做管段闭水试验。
5.7沟槽回填
管道及构筑物沟槽回填必须在混凝土及砂浆达到80%以上（有特殊要求的，按相关设计图说）设计强度后方可进行。回填要求分层压实、对称均匀回填。管道开挖及沟槽回填具体《详HDPE双壁波纹管及玻璃钢夹砂管管沟开挖及回填图》；同时必须符合《给水排水管道工程施工及验收规范》（GB50268- 2008）相关规定。当检查井在车行道下时，应在检查井周围采用砂石回填，宽度为40cm。
管区（沟槽底至管顶以上1.0m范围内）禁止采用推土机等大型机械进行回填。管顶严禁使用重锤夯实。

6 验收
工程中间验收和竣工验收必须严格按照国家及重庆市工程管理相关法规、规定程序进行。需要设计单位参加验收的分部工程，应在该分部工程按设计要求完成后，下道工序未进行之前及时通知设计单位。验收前施工单位应事先准备好必须的相关图表等技术资料，并有业主代表、监理、质监及相关部门共同参与进行。

7 注意事项
7.1本说明及设计图说未特别予以说明的内容，均应遵照相关施工规范及各种专业、行业技术规范、标准进行。
7.2若无特别注明，排水管道和各种井的基础承载力应不小于200Kpa，若不能满足要求，则需对地基进行处理。
7.3雨水管道施工顺序应为由管道下游至上游敷设。施工中发现问题，或设计资料之间、设计与现场情况之间有不符之处，应及时通知设计单位，以会同建设单位、监理单位及质监等部门共同研究处理，以确保工程质量。施工单位不得擅自进行处理。
7.4根据2007年重庆市建设委员会根据建设部《建设领域推广应用新技术管理规定》（建设部令第109号）有关规定，颁发的《关于重庆市建设领域限制、禁止使用落后技术的通告（第四号）》（渝建发[2007]240号）及其精神，本设计优先采用国家推广的化学建材技术。本工程中排水管道、检查井井盖、盖座及雨水箅在施工时亦可根据实际情况选择其它材料，但所选材料应为符合国家及有关部门相关标准、规范的合格产品，并经设计单位认可。
7.5根据《XXXXXXXXXXXXXXX物流基地控制性详细规划》（文本），规划区用地规模为235.04公顷，污水量为5566立方米/日。综合污水量约为23.7 m3/（公顷·日），本次设计以此为依据，并要求业主在组织实施前请规划复核。

8. 主要工程量表
表8-1 排水主要工程数量表
序号
项 目 名 称
单位
数 量
规格
污 水 管 道
1
HDPE双壁波纹管SN≥8000N/m2
m
1187
d400
2
污水检查井
座
48

雨 水 管 道
3
国标Ⅱ级钢筋砼管
m
852
d300(雨水口连接管)
4
HDPE双壁波纹管SN≥8000N/m2
m
226
d400
5
HDPE双壁波纹管SN≥8000N/m2
m
103
d500
6
HDPE双壁波纹管SN≥8000N/m2
m
26
d600
7
HDPE双壁波纹管SN≥8000N/m2
m
290
d800
8
玻璃钢夹砂管SN≥7500N/m2
m
335
d1000
9
玻璃钢夹砂管SN≥7500N/m2
m
249
d1200
10
玻璃钢夹砂管SN≥7500N/m2
m
60
d1400
11
普通雨水检查井
座
41
详大样图
12
大型转角井
座
2
详见06MS201-3第34页
13
跌水井
座
8
详大样图
14
双箅雨水口
座
86
详大样图
