国铝实业有限公司污水处理设计说明书方案书.doc

XX国铝实业有限公司
污水处理工程

方
案
设
计

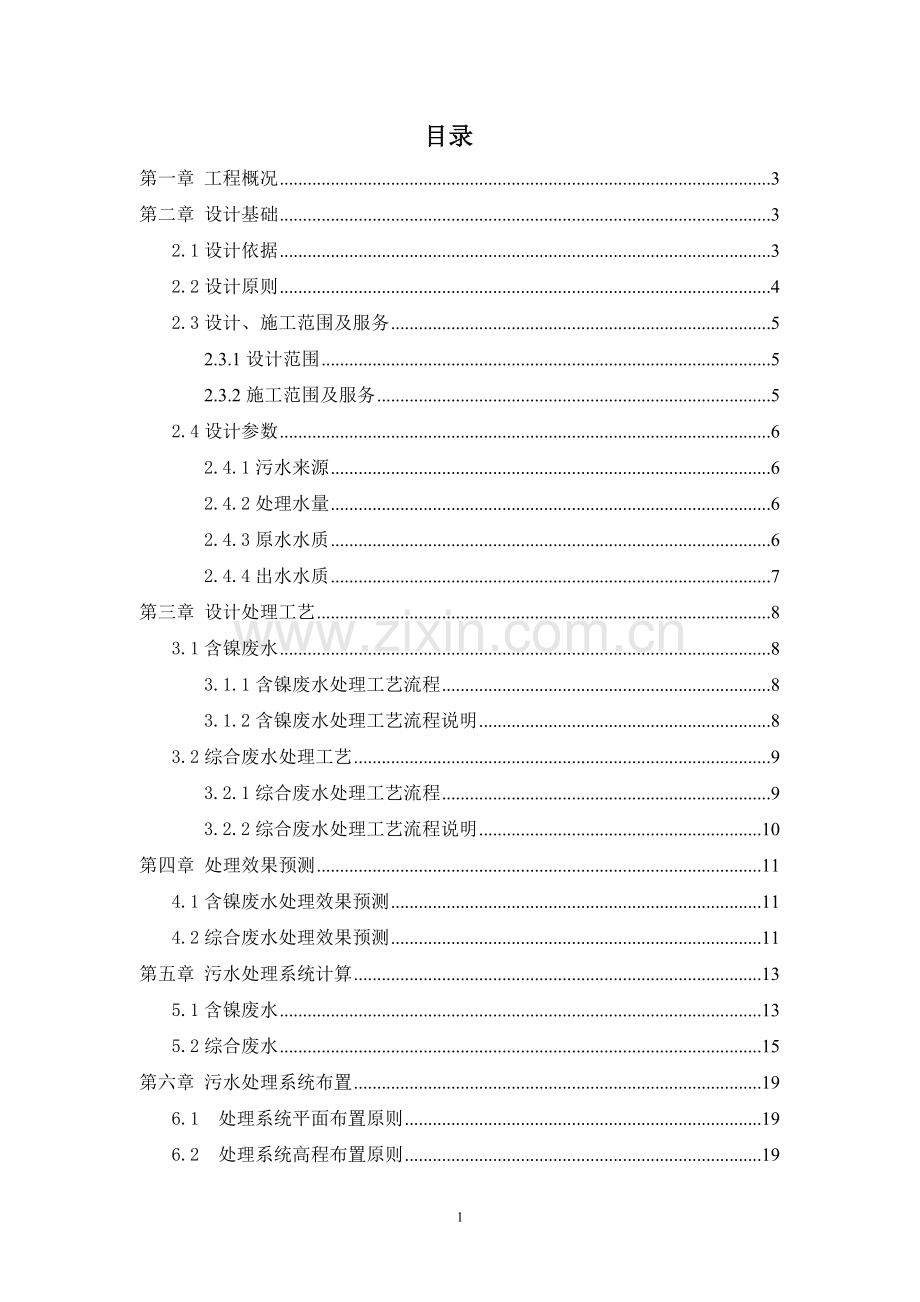

目录
第一章 工程概况 3
第二章 设计基础 3
2.1设计依据 3
2.2设计原则 4
2.3设计、施工范围及服务 5
2.3.1设计范围 5
2.3.2施工范围及服务 5
2.4设计参数 6
2.4.1污水来源 6
2.4.2处理水量 6
2.4.3原水水质 6
2.4.4出水水质 7
第三章 设计处理工艺 8
3.1含镍废水 8
3.1.1含镍废水处理工艺流程 8
3.1.2含镍废水处理工艺流程说明 8
3.2综合废水处理工艺 9
3.2.1综合废水处理工艺流程 9
3.2.2综合废水处理工艺流程说明 10
第四章 处理效果预测 11
4.1含镍废水处理效果预测 11
4.2综合废水处理效果预测 11
第五章 污水处理系统计算 13
5.1含镍废水 13
5.2综合废水 15
第六章 污水处理系统布置 19
6.1 处理系统平面布置原则 19
6.2 处理系统高程布置原则 19
第七章 主要构筑物及设备一览表 20
7.1主要构筑物一览表 20
7.2主要设备一览表 20
第八章 二次污染防治 23
8.1噪声控制 23
8.2 污泥处理 23
第九章 电气控制和生产管理 23
9.1电气设计规范 23
9.2 电气设计原则 24
9.3工程范围 24
9.4控制水平 24
9.5控制方式 24
9.6电源状况 24
9.7电气控制 24
9.8生产管理 25
第十章 运行费用 27
第十一章工程投资概算 28
第十二章 工程建设进度 32
第十三章 服务承诺 32

第一章 工程概况
（他们公司的概况可以多写一点）XX国铝实业有限公司位于江西省XX市XX县XX村（收费站东翼），根据什么主管部门要求，该项目的工艺废水、生活污水须新建污水处理设施。本项目水污染物中第一类污染物排放浓度达到《污水综合排放标准》（8979-1996）表1标准，二类污染物排放标准浓度达到《污水综合排放标准》（8979-1996）表4中一级标准。
本项目年工作时间330天，实行“四班三运转”，每天3班，每班8小时。（写明是24小时不间断运行）本项目污水产生量为25m3/h。
受委托方要求，我公司根据项目污水的特点以及水处理工程相关技术专利，提出了本设计方案，供项目建设方部门领导和专家审查、选择。
第二章 设计基础
2.1设计依据
l 国家现行的建设项目环境保护设计规定。
l 甲方公司提供的基础资料。
l 设计技术规范与标准。
该污水处理项目的设计、施工与安装严格执行国家的专业技术规范与标准，其主要规范与标准如下：
（1）《中华人民共和国环境保护法》
（2）《地表水环境质量标准》（GB3838-2002）
（3）《污水综合排放标准》（GB8978-1996）
（4）《室外排水设计规范》（GB50014-2006）
（5）《建筑给水排水设计规范》（GB50015-2003）
（6）《给水排水工程结构设计规范》（GBJ69-84）
（7）《给水排水管道工程施工及验收规范》（GB50268-2008）
（8）《给水排水构筑物施工及验收规范》（GBJ141-90）
（9）《水处理设备制造技术条件》（JB2932-86）
（10）《水处理设备油漆、包装技术条件》（ZBJ98003-87）
（9）《电气装置施工及验收规范》（GBJ232-82）
（10）《机械设备安装工程施工及验收通用规范》（GB50231-2009）
（12）《现场设备、工业管道焊接工程施工及验收规范》（GB50236-1998）
（13）《XX国铝实业有限公司年产项目环境影响报告书》
和国家及省、地区有关法规、规定及文件精神
2.2设计原则
（1）执行国家有关环境保护的政策，符合国家的有关法规、规范及标准；
（2）针对本项目废水水质和特点，选用技术先进可靠、工艺成熟稳定、处理效率高、占地面积小、运行成本低、操作管理方便的废水处理工艺，确保出水水质达标排放并节省投资。
（3）选用质量可靠，维修简便，能耗低的设备，尽可能降低处理系统运行费用。
（4）尽量采取措施减小对周围环境的影响，妥善处理、处置污水处理过程中产生的删渣、污泥，合理控制噪声，气味，避免二次污染。
（5）总图布置合理。紧凑、美观。建设废水出处理站内废水提升次数，保证水处理工艺流程流畅。
2.3设计、施工范围及服务
2.3.1设计范围
本项目设计范围包括废水处理站的工艺设计，以及构筑物、工艺设备、电气自控及其安装、调试等。
处理站外的排水收集管网和污水排出管等污水处理站外的配套设施等不再本方案的设计范围内（这句话在编写下，矛盾）。还要考虑地质处理（可以写上去）。
2.3.2施工范围及服务
a、污水处理系统的设计、施工。
b、污水处理设备及设备内的配件的提供。（标点符号要注意有些都没有）
c、负责（可以去掉）污水处理装置内的全部安装工作，包括污水处理设备内的电气接线（例子可以多写几个语言尽量写专业点）。
d、负责（去掉）污水处理设备及工艺调试。
e、免费培训操作人员，协同编制操作规章，同时做有关运行记录。为今后的设备维护、保养、提供有利的技术保障。
2.4设计参数
2.4.1污水来源
本项目的污水主要是生产工艺废水。其中生产工艺废水包括含镍废水、酸性废水以及碱性废水。
2.4.2处理水量
该处理站的处理水量为600m3/d，其中含镍废水80m3/d。设计时含镍废水设计量为100 m3/d。经处理后的综合废水中第一类污染物排放浓度达到《污水综合排放标准》（8979-1996）表1标准，二类污染物排放标准浓度达到《污水综合排放标准》（8979-1996）表4中一级标准。
2.4.3原水水质
（1）含镍废水
指标
项目
含镍废水原水水质

单位CODcr
80
总镍 (mg/L)
3
氟 (mg/L)
3
PH
4—6

（2）综合废水
指标
项目
综合废水进水水质
CODcr
169
石油类（mg/L）
20
总镍（mg/L）
0.5
氟
2
PH
5—6

2.4.4出水水质
（1）含镍废水
项目
指标
含镍废水出水水质

CODcr
<100
总镍 (mg/L)
<1.0
氟 (mg/L)
<3
PH
9—10

（2）综合废水
项目
指标
综合废水出水水质

CODcr
<100
总镍 (mg/L)
<1.0
氟 (mg/L)
<3
石油类（mg/L）
<5
PH
6—9

第三章 设计处理工艺
3.1含镍废水
3.1.1含镍废水处理工艺流程
针对表面清洗废水主要含有氟，铝和镍等重金属，根据其危害性比较大的特点为确保出水水质达到标准，同时兼顾工程投资和日常运行成本，根据类比调研结果和我公司工程实践经验，确定采用如下预处理处理工艺：（没有加碱ph值怎么升到9-10？）

3.1.2含镍废水处理工艺流程说明
a、本工程产生的废水主要来自含金属离子和含氟离子的污水。污水设计处理量为100m3/d（或5 m3/h）。
该项目工业污水由厂房排污管经格栅去除大颗粒杂质后，进入格栅井，由提升泵提升到中和罐加入Ca（OH）2使得PH—9或10将一部分金属离子形成沉淀，再用提升泵进入絮凝罐加入絮凝药剂将溶液中的悬浮微粒聚集联结形成粗大的絮状团粒或团块沉淀，进入沉淀罐较大的颗粒在二沉池沉淀。达到标准排放到综合污水处理站。
b、由二沉池产生的污泥排放到综合污水处理流程中的压滤机统一脱水一起外运。
3.2综合废水处理工艺
3.2.1综合废水处理工艺流程

3.2.2综合废水处理工艺流程说明（工艺说明比较简单最好是每段工艺都说）
a、本工程的综合废水主要来自含金属离子预处理后的污水、含氟预处理后的污水和含酸废水。综合处理量为600m3/d（或25 m3/h）。
该项目的综合废水经格栅去除大颗粒杂质，进入调节池进行PH、水质水量的调节，再用提升泵提升进入中和罐中进一步调节PH值，经反应罐反应，进入沉淀罐去除沉淀物质，由石英砂过滤罐过滤，再由活性炭吸附罐吸附残存的金属离子。
b、本工艺为了防范项目化学试剂库或表面处理槽发生泄漏，试剂或高浓度槽液流入水环境形成污染，设备检修和突然停电造成对污水处理站的冲击，设计了事故池，容积150m3，该事故池与调节池相连，在发生事故时，工业废水经格栅进入事故池暂存，事故解决后重新进入调节池进行处理。
c、沉淀罐产生的污泥由浓缩池浓缩后由板框压滤机压滤后由工作人员定期将滤饼处理外运。经板框压滤机压滤后的压滤水回到调节池重新处理。
第四章 处理效果预测
4.1含镍废水处理效果预测
指标
项目
总镍 (mg/L)
氟 (mg/L)
COD (mg/L)
PH值
格栅井
进水
3
3
80
4-6
去除率
---
---
---
---
中和罐
进水
3
3
80
4-6
去除率
85%
60%
20%
---
絮凝罐
进水
0.45
1.2
64
9-10
去除率
85%
25%
60%
---
沉淀罐
进水
0.07
0.9
25.4
9-10
出水
< 0.5
<2.0
< 40
9-10

4.2综合废水处理效果预测
指标
项目
CODcr
mg/L
石油类mg/L
总镍mg/L
氟
mg/L
PH
格栅
进水
169
20
0.5
2
5—6
去除率
——
——
——
——
——
调节池
进水
169
20
0.5
2
5—6
去除率
10%
20%
0.5%
0.5%
——
中和罐
进水
152.1
16
0.475
1.9
9—10
去除率
20%
25%
20%
20%
——
反应罐
进水
121.68
12
0.38
1.52
9—10
去除率
30%
25%
20%
25%
——
沉淀罐
进水
85.18
9
0.304
1.14
6—9
去除率
25%
30%
20%
20%
——
石英砂过滤罐
进水
63.89
6.3
0.25
0.91
6—9
去除率
10%
5%
10%
5%
——
活性炭吸附罐
进水
57.5
5.99
0.24
0.86
6—9
去除率
5%
15%
15%
10%
——
排放
＜100
＜5
＜1.0
＜3
6—9

第五章 污水处理系统计算
系统详细设计包括各部分功能说明、主要设计参数、土建及设备仪表概述。具体如下：
5.1含镍废水
1、格栅井
功 能：由格栅除污机拦截漂浮物。
设计参数：Q=100m3/d。
结构：全地下式钢混结构
尺寸：0.50×0.50×1.40m
主要设备：
A、手格栅SX—500×1500
设计参数：Q=5m3/h。
设备数量：1台；
参数：10目
材质：不锈钢
B、耐腐蚀泵
型号：40ESB-15；
流量：Q=5m3/h；
扬程：H=15m;
功率：N=3KW；
数量：2台。（一用一备）
2、中和罐
功能：调节PH 值。
型号：ZH-5
规格：Φ1600×2000（单位）
数量：1台
3、絮凝罐
功能：加入絮凝药剂使金属离子絮凝。
型号：JN-5
规格：Φ1200×2000（单位）
数量：1台
4、沉淀罐
功能：使金属离子产生絮凝沉淀去除。
型号：ZTD-5
规格：Φ2000 ×3500（单位）
数量：1台
5、污泥泵
型号：PN
流量：8m3/h
扬程：12m
功率：0.75kw
数量：1台。
6、反洗泵
型号：40ESB-15；
流量：Q=5 m3/h；
扬程：H=15m;
功率：N=3KW；
数量：1台。
7、加压泵
型号：40ESB-15；
流量：Q=5 m3/h；
扬程：H=15m;
功率：N=3KW；
数量：1套
12、加药装置
型号：PE这是材质不是型号，应该写多少升。
数量：2套
主要设备：
13、计量泵
数量：4（两备两用）
功率：1.5kw
14、PH在线监测仪
型号:MICRO-96PHO
数量：1套
5.2综合废水
1、格栅
功能：由格栅拦截漂浮物
结构：全地下式钢混结构
尺寸：0.5*0.5*1.0m比100吨的容积还小，是怎么算的？
主要设备如下：
格栅：1台
参数：5mm
型号：SX—500
材质：不锈钢
2、调节池
功能：调节水量和水质，把大分子的石油类物质分解成小分子。
设计水量：600 m3/d
有效容积：150m3
有效水深：4m有点深，看下书参考下！
弹性填料：（调节池不用填料吧，曝气倒是可以）137 m3
填料型号：YCTD
主要设备如下：
A、防腐泵
型号：WQ
流量：25 m3/h
扬程：12.5m
功率：1.5kw
数量：2台（一备一用）。
3、中和罐
功能：调节PH 值。
型号：ZH—25
规格：Φ2000×4000
数量：1台
4、反应罐
功能：去除残存的金属离子及CODcr和部分
型号：FY—25
规格：Φ2000×4000
数量：1台
5、沉淀罐
功能：使金属离子产生絮凝沉淀去除。
型号：ZTD-5(含镍废水) ZTD—25（综合废水）
规格：Φ1200 ×2000(含镍废水) Φ4000×3500（综合废水）
数量：1台
6、石英砂过滤器
功能：去除悬浮物杂质。
型号：JGA—2000
规格：Φ2000×3400
数量：1台
7、活性炭过滤罐；
功能：吸附残存的金属离子和净化水质。
型号：JGT—2000
数量：1台
8板框压滤机
功能：降低污泥中的含水率
型号：YMB—20
规格：3000*1050*1150
功率：2.2kw
数量：1台
9、污泥泵
型号：PN
流量：8m3/h
扬程：12m
功率：0.75kw
数量：1台。
10、反洗泵
型号：ALG65—100
流量：25 m3/h
扬程：12m
功率：1.5kw
数量：1台。
11、加压泵
型号：ALG65—100
流量：25 m3/h
扬程：12m
功率：1.5kw
数量：1套
12、加药装置
型号：PE
数量：2套
13、计量泵
数量：4台（一备一用）
功率：1.5kw/台
14、PH在线监测仪
型号:MICRO-96PHO
数量：2套？上面不是有一套了吗？
15、潜水搅拌器
型号：HQG—1.5
功率：1.5kw
数量：2台
16、电控柜
数量：1套

第六章 污水处理系统布置
6.1 处理系统平面布置原则
(1) 充分考虑与厂区环境、地形、功能布置和现有管道系统协调。
(2) 充分考虑建设施工规划等问题，优化布置系统。
(3) 处理构筑物布置紧凑，分合建清楚，节约用地、便于管理。
6.2 处理系统高程布置原则
(1) 尽力利用地形设计高程，减少系统能耗。
(2) 系统设计力求简洁、流畅，减少管件连接。
第七章 主要构筑物及设备一览表
7.1主要构筑物一览表
序号
构筑物名称
尺寸
有效容积
数量
备注
1
格栅井
0.5*0.5*1.4 m
0.3 m3
1座
全地下钢混
2
调节池
3*12*4.5m
（有效深度4m）
V=150m3
1座
全地下钢混
3
事故池
3*12*4.5m
（有效深度4m）
V=150m3
1座
全地下钢混
4
污泥储蓄池

3*5*4m
（有效深渡3.5m）
V=50m3
1座
全地上钢混

7.2主要设备一览表

序号
工艺
设备名称
技术规格及性能参数说明
1
含镍废水
格栅
型号：SX—500×1500
栅 隙：5mm
设备材质：不锈钢
安装位置：格栅井。
数 量：1台
综合废水
型号：SX—500
栅隙：5mm
设备材质：不锈钢
安装位置：进水口
数量：1台
2
含镍废水
提升泵
型 号：40ESB-15
Q=5m3/h，H=15m，3KW
安装位置：集水井内，将污水提升到中和罐内
数 量：2台（一用一备）
3
含镍废水
絮凝罐
型 号：JB-5
设备规格：φ1200×2000
安装位置：设备房内
数 量：1台
4
含镍废水
中和罐
型 号：ZH-5
设备规格：φ1600×2000
安装位置：设备房内
数 量：1台
综合废水
型号：ZH—25
规格：Φ2000×4000
设备材质：不锈钢
5
含镍废水
沉淀罐
型 号：ZTD-5
设备规格：φ2000×3500
安装位置：设备房内
数 量：1台
综合废水
型号：ZTD—25
规格：Φ4000×3500
设备材质：不锈钢
6
含镍废水
污泥泵
型号：PN
流量：Q=8m3/h；
扬程：H=12m；
功率：N=1.5KW；
数量：各1台

综合废水
7
含镍废水
反洗泵
型号：40ESB-15
规格：Q=5m3/h H=15m
功率：3kw
材质：铸铁

综合废水
型号：ALG65—100
规格：Q=25m3/h H=12.5m
功率：1.5kw
材质：铸铁
性能特点：清洗效率高，控制方便
8
综合废水
防腐泵
型号：WQ
功率：1.5kw
安装位置：调节池内，将污水提升至中和罐
数量：2台（一用一备）
9
综合废水
弹性填料
技术说明：由耐腐、耐温、耐老化、高强度的乙烯和聚丙烯等材料加工而成。比重在0.9—0.95之间，挂膜挂膜后在水中似沉非沉，在反应器内呈不断运动状态，连续受到水的冲击，以及球与球之间的相互碰撞，极大地提高了污水和微生物之间的传质效率，而不断地运动，促使老化的生物膜及时脱落，这样填料表面的生物膜能保持高度的活性。
填料规格：YCTD
数量：
布置位置：水解池中
11
综合废水
反应罐
型号：FY—25
规格：Φ2000×4000
设备材质：不锈钢
12
综合废水
石英砂过滤器
型号：JGA—2000
规格：Φ2000×3400
设备材质：不锈钢
13
综合废水
活性炭过滤器
JGT—2000
规格：Φ2000×4200
14
综合废水
板框压滤机
型号：YMB—20
规格：3000*1050*1150
功率：2.2kw
性能特点：污泥脱水率高，安装方便，运行经济。
15
含镍废水
加压泵
型 号：40ESB-15
Q=5m3/h，H=15m
功率：3KW
综合废水
型号：ALG65—100
规格：Q=25m3/h H=12.5m
功率：1.5kw
16
含镍废水
加药装置
型号：PE
安装位置：与中和罐相连加药调节PH值。
数量：4套
综合废水
17
含镍废水
计量泵
数量：8台
功率：1.5kw/台（各4台均一备一用）
综合废水
18
含镍废水
PH在线监测仪
型号:MICRO-96PHO
数量：3套（含镍废水1套，综合废水2套）
综合废水
19
综合废水
潜水搅拌器
型号：HQG—1.5
功率：1.5 kw
数量：1台
20
综合废水
电控柜
安装位置：设备控制室。

第八章 二次污染防治
8.1噪声控制
1、水泵选用国优潜污泵，对外界无影响。
2、设备均采用隔音材料制作，确保周围环境噪声 ：白天≤60dB，晚上≤ 50dB
8.2 污泥处理
1、污泥由沉淀罐产生，由污泥泵抽入污泥储蓄池定期由板框压滤机脱水。
2、剩余污泥由环卫车定期从调节池抽出外运处理。

第九章 电气控制和生产管理
9.1电气设计规范
《电力装置的继电保护和自动装置设计规范》（GB/T50062-2008）
《通用用电设备配电设计规范》（GB50055-93）
《供配电系统设计规范》(GB50052-2009)
《电气装置的电测量仪表设计规范》（GBJ63-90）
《信号报警、联锁系统设计规定》(HG20511-1992)
《仪表配管配线设计规定》(HG/T20512-2000)
《仪表供电设计规定》(HG/T20509-2000)
9.2 电气设计原则
在保证处理系统工艺要求的条件下，做到技术先进、操作简单、管理方便、安全可靠和经济合理。
9.3工程范围
本控制系统为污水处理工程工艺所配置，自控专业主要涉及的内容为该污水处理系统中污水泵与液位的连锁、报警、防腐泵的联锁工作等。
9.4控制水平
本工程中拟采用PLC程序控制。
9.5控制方式
本工程装置内所有电动机均采用中央集中室控制方式，电动机连锁由仪表专业的PLC实现。
9.6电源状况
因业主没有提供基础资料，本装置所需一路380/220V电源暂按引自厂区变电所。
9.7电气控制
污水处理系统电控装置为集中控制，采用进口PLC可编程序控制器，主要自动控制各类泵提升（液位控制）；风机启动及定期互相切换；需要时（如维修状态下）可切换到手动工作状态。
（1）、水泵
水泵的启动受液位控制。
a、高液位；报警，同时启动备用泵；
b、中液位：一台水泵工作，关闭备用泵
c、低液位：报警，关闭所有水泵；
d、水泵中一台水泵出现故障，发出指示信号，另一台备用泵自动工作。
（2）、声光报警
各类动力设备发生故障，电控系统自动报警指示，（报警时间10～30秒），并故障显示至故障消除。报警系统留出接口，可根据业主方要求引至指定地点，以便管理。
（3）、其他
a、各类电气设备均设置电路短路和过载保护装置。
b、动力电源由本电站提供，进入污水处理站动力配电柜。
9.8生产管理
（1）、维修
如本污水站在运转过程中发生故障，由于污水处理站必须连续投运的机电设备均有备用，则可启动备用设备，保证设施正常运转，同时对污水处理设施进行检修。
（2）人员编制
污水处理站可实行24小时自动运转，处理水量100m³/d，由于处理系统自动化程度高，不需专人值守，所以污水站只需配备一名兼职管理操作人员，负责格栅清渣和日常巡视、操作、维护等工作。
（3）、技术管理
进行污水处理设备的巡视、管理、保养、维修。如发现设备有不正常或水质不合格现象，及时查明原因，采取措施，保证处理系统的正常运化。
（4）、电器运行一览表
a、含镍废水电器运行一览表
序号
动力件名称
数量
（台）
运行功率（kw）
装机功率（kw）
运行时间
h/天
电耗
Kwh
备注
1
防腐泵
2
3
6
24
50.4
1备1用
2
污泥泵
1
0.75
0.75
0.5
0.26
间隙运行
3
反洗泵
1
3
3
1
0.21
间隙运行
4
加压泵
1
3
3
1
3

5
PH在线监测仪
1

忽略不计
6
计量泵
4
3
6
24
122
2备2用
7
合计

12.75
18.75

175.87

b综合废水电器一览表
序号
动力件名称
数量
（台）
运行功率（kw）
装机功率（kw）
运行时间
h/天
耗电kwh
备注
1
防腐泵
2
1.5
3
24
36
1备1用
2
潜水搅拌机
1
1.5
1.5
5
7.5

3
反洗泵
1
1.5
1.5
1.5
2.25
间隙运行
4
污泥泵
1
0.75
0.75
0.5
0.375
间隙运行
5
加压泵
1
1.5
1.5
1
1.5

6
板框压滤机
1
2.2
2.2
1
2.2
间隙运行
7
PH在线监测仪
2

忽略不计
8
计量泵
4
3
6
24
122
两备两用
9
总计

11.95
16.45

171.825

第十章 运行费用
a.电费
总装机容量为35.2KW，其中平均日常运行容量为24.7KW，每天电耗为347.695kwh，电费平均按0.90元/ KW计，则电费：
E1=347.695×0.9×0.7÷600＝0.365元/吨.污水
b.人工费用
本污水处理站操作管理简单，自动控制程度高，不需要人值守。可由其他人员兼职管理，则人工费用不计。
c.药剂费用

本污水处理站药剂费包括含镍废水除镍消耗和综合废水消耗。该部分费用约为：E2=0.2元/m³·污水
d.运行总费用
则总计运行费用为：
E=E1＋E2+E3 =0.11+0+0.2=0.31元/m³·污水

第十一章工程投资概算
一、土建投资预算
序号
设备名称
有效容积
数量
单位
价格/元
备注
1
格栅井
0.275
1
座
180
全地下钢混
2
调节池
150m3
1
座
90000
全地下钢混
3
污泥储蓄池
50m3
1
座
30000
全地上钢混
4
事故池
150m3
1
座
90000
全地下钢混
5
小计
——
——
——
210180
——
二、设备投资预算
1
格栅
栅隙：5mm
2
只
4000
耐腐不锈钢
2
防腐泵
WQ
2
台
3000
一备一用
40ESB-15
2
台
5980
一备一用
3
中和罐
ZH—25
1
台
25000
中德公司
ZH—5
1
台
18000
中德公司
4
反应罐
FY—25
1
台
20000
中德公司
5

沉淀罐
ZTD—25
1
台
85000
中德公司
ZTD—5
1
台
55000
中德公司
6
石英砂过滤器
JGA—2000
1
台
48000
中德公司
配套UPVC阀门管件
UPVC
1
付
5500
AQUCELL
滤料
石英砂、无烟煤
1
套
2900

7
絮凝罐
JN—5
1
台
15000
中德公司
8
污泥泵
PN
2
台
6000
上海奥利
9
反洗泵
ALG65—100
1
台
3000
上海奥利
40ESB—15
1
台
2990
南京绿环
10
加压泵
40ESB—15
1
台
2990
南京绿环
ALG65—100
1
台
3000
上海奥利
11
加药装置
PE
2
套
7000
中德公司
12
电控柜

1
台
3000
中德公司
13
活性炭吸附罐

JGT—2000
1
台
55000
中德公司
配套UPVC阀门管件
UPVC
1
付
3500
AQUCELL
滤料
果壳活性炭
1
套
2500

14
电线、电缆
灯

1
套
12000

15
填料
弹性填料
137
M3
5480

16
潜水搅拌器
HQG—1.5

1
台
6000

17
板框压滤机
YMB—20
1
台
18000

小计

417840

三、其他费用
1
运杂费

30000

2
安装调试费

（一+二）*10%=62802

3
工程设计费

（一+二）*8%=50241.6

4
管理费

（一+二）*5%=31401

5
不可预见费

（一+二）*5%=31401

小计

205845.6

四、工程总投资
1
工程税金

（一+二+三）*6.8%=56702.9

2
工程总投资

890568.5

第十二章 工程建设进度
为缩短工程进度，确保污水处理设施如期实行环保验收，工程设计、各分部工程、分项工程土建、安装以及调试工作，将进行统一协调、分布、交叉进行。
总工程进度安排如下表：
工程进度表
周
工作内容
1
2
3
4
5
6
7
8
9
10
11
施工图设计

土 建施 工

设备采购制作

设 备安 装

调试验收

第十三章 服务承诺
本公司严格按照IS9001·2000的质量体系，提供设计、制造、安装、调试一条龙服务。
本公司对质量实行质量承诺制度，接受用户的监督。
安装调试期间，我公司免费为用户代培操作工，至单独熟练操作为止。同时，免费为用户提供有关操作规程及规章制度。
按设计标准及设计参数对设备及处理指标进行验收考核，达不到标准负责限期整改，直至达标为止。
我公司根据本项目，设定质量保证期为整个项目交工验收后12个月，在质保期内因质量问题发生的一切费用，由我公司负担。
动力设备按国家标准保修期保养，保修期后如发生故障，由质安部登记后会同生产、技术部到现场分析原因，确定保修内容和范围，由技术管理部门制订返修方案，再组织保修工作的实施，质安部进行复检并收集有关资料存档。
保修期满后，定期对工程进行回访，免费提供技术咨询服务，工程实行终身维修，保修期满后只收取成本费。
目录
第一章 工程概况 3
第二章 设计基础 3
2.1设计依据 3
2.2设计原则 4
2.3设计、施工范围及服务 5
2.3.1设计范围 5
2.3.2施工范围及服务 5
2.4设计参数 6
2.4.1污水来源 6
2.4.2处理水量 6
2.4.3原水水质 6
2.4.4出水水质 7
第三章 设计处理工艺 8
3.1含镍废水 8
3.1.1含镍废水处理工艺流程 8
3.1.2含镍废水处理工艺流程说明 8
3.2综合废水处理工艺 9
3.2.1综合废水处理工艺流程 9
3.2.2综合废水处理工艺流程说明 10
第四章 处理效果预测 11
4.1含镍废水处理效果预测 11
4.2综合废水处理效果预测 11
第五章 污水处理系统计算 13
5.1含镍废水 13
5.2综合废水 15
第六章 污水处理系统布置 19
6.1 处理系统平面布置原则 19
6.2 处理系统高程布置原则 19
第七章 主要构筑物及设备一览表 20
7.1主要构筑物一览表 20
7.2主要设备一览表 20
第八章 二次污染防治 23
8.1噪声控制 23
8.2 污泥处理 23
第九章 电气控制和生产管理 23
9.1电气设计规范 23
9.2 电气设计原则 24
9.3工程范围 24
9.4控制水平 24
9.5控制方式 24
9.6电源状况 24
9.7电气控制 24
9.8生产管理 25
第十章 运行费用 27
第十一章工程投资概算 28
第十二章 工程建设进度 32
第十三章 服务承诺 32

42
