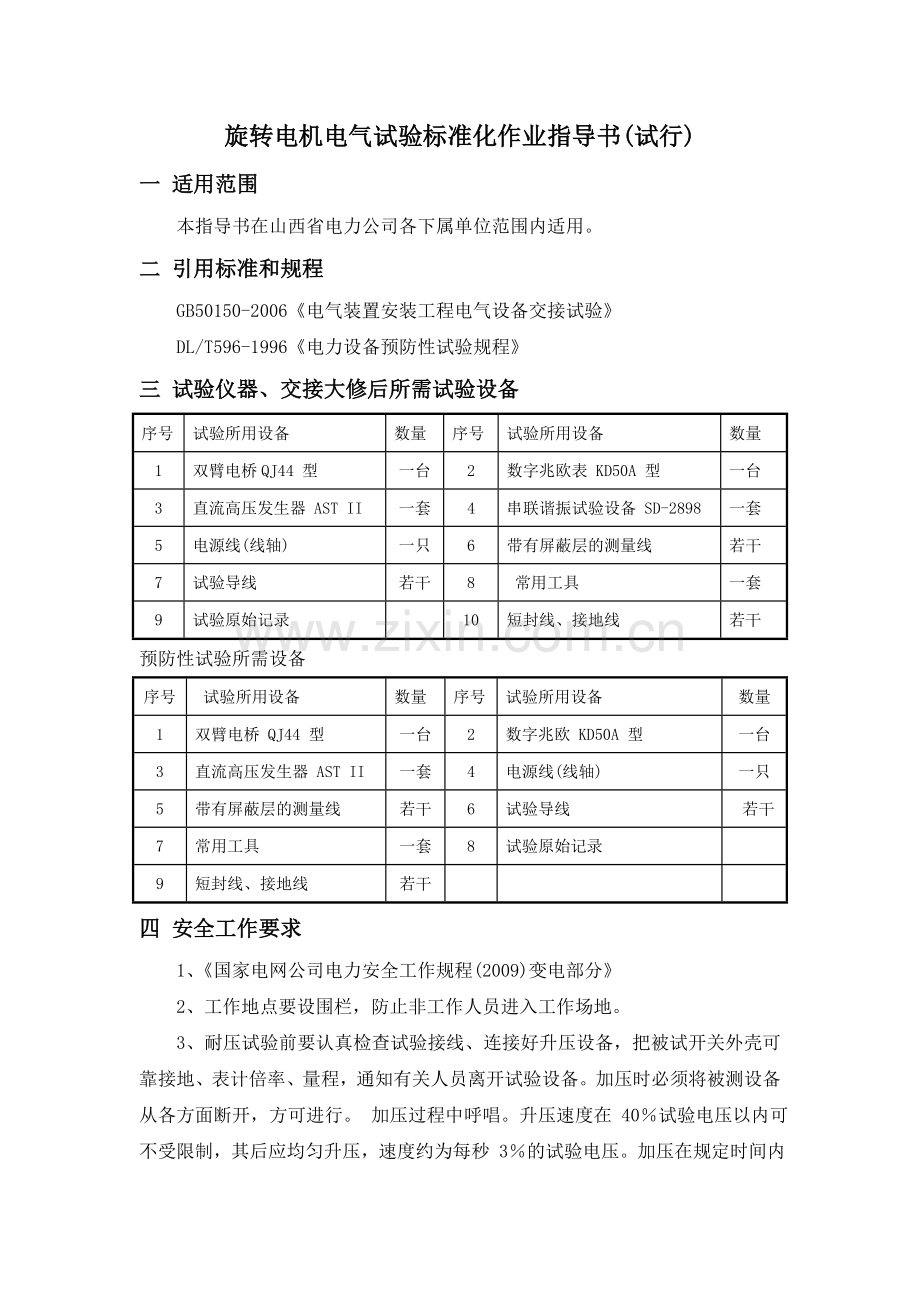

旋转电机电气试验标准化作业指导书(试行)
一 适用范围
本指导书在山西省电力公司各下属单位范围内适用。
二 引用标准和规程
GB50150-2006《电气装置安装工程电气设备交接试验》
DL/T596-1996《电力设备预防性试验规程》
三 试验仪器、交接大修后所需试验设备
序号
试验所用设备
数量
序号
试验所用设备
数量
1
双臂电桥QJ44 型
一台
2
数字兆欧表 KD50A 型
一台
3
直流高压发生器 AST II
一套
4
串联谐振试验设备 SD-2898
一套
5
电源线(线轴)
一只
6
带有屏蔽层的测量线
若干
7
试验导线
若干
8
常用工具
一套
9
试验原始记录

10
短封线、接地线
若干
预防性试验所需设备
序号
试验所用设备
数量
序号
试验所用设备
数量
1
双臂电桥 QJ44 型
一台
2
数字兆欧 KD50A 型
一台
3
直流高压发生器 AST II
一套
4
电源线(线轴)
一只
5
带有屏蔽层的测量线
若干
6
试验导线
若干
7
常用工具
一套
8
试验原始记录

9
短封线、接地线
若干

四 安全工作要求
1、《国家电网公司电力安全工作规程(2009)变电部分》
2、工作地点要设围栏，防止非工作人员进入工作场地。
3、耐压试验前要认真检查试验接线、连接好升压设备，把被试开关外壳可靠接地、表计倍率、量程，通知有关人员离开试验设备。加压时必须将被测设备从各方面断开，方可进行。 加压过程中呼唱。升压速度在 40％试验电压以内可不受限制，其后应均匀升压，速度约为每秒 3％的试验电压。加压在规定时间内通过耐压、降压、关掉电源放电，拆除接线，恢复设备。

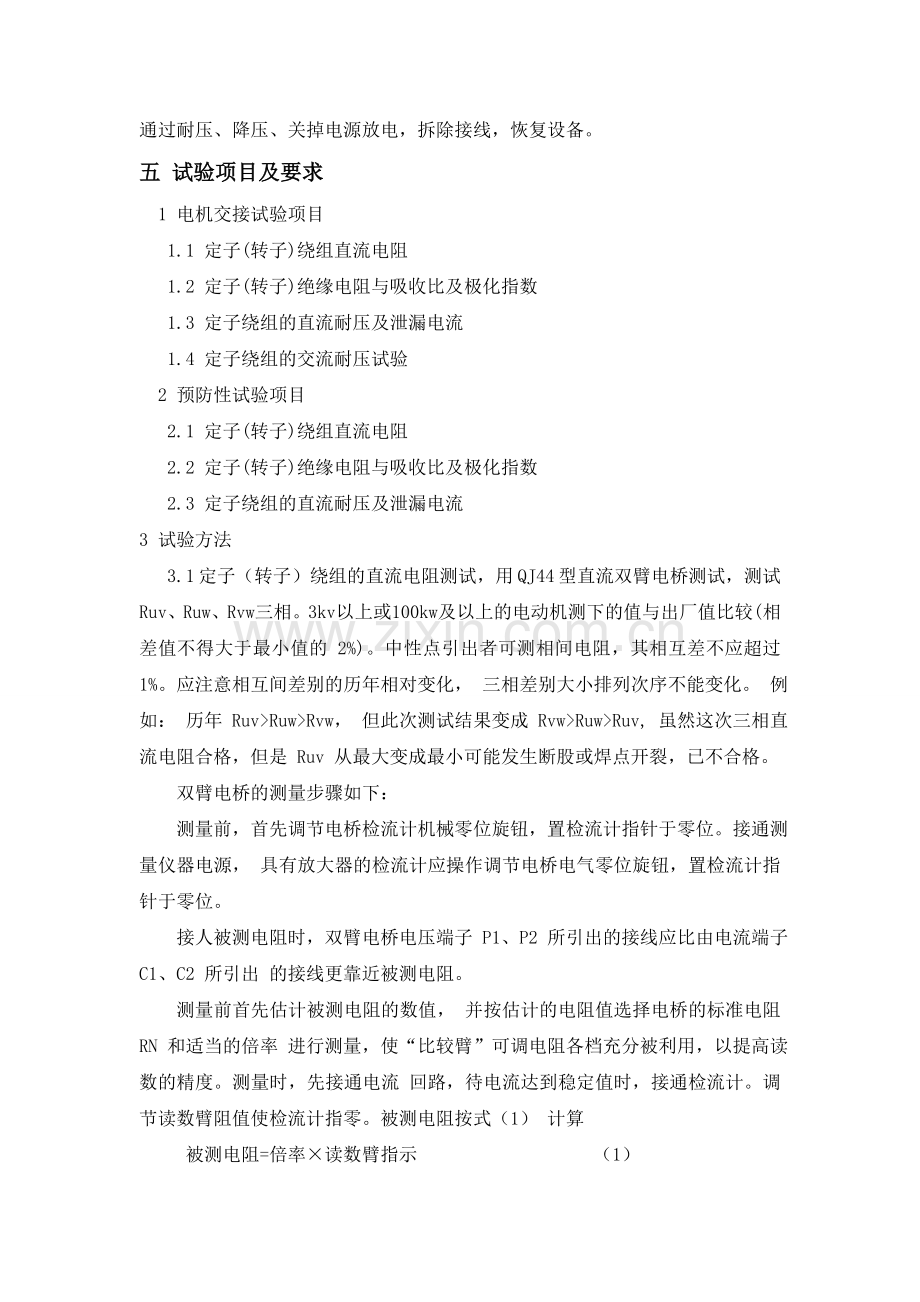

五 试验项目及要求
1 电机交接试验项目
1.1 定子(转子)绕组直流电阻
1.2 定子(转子)绝缘电阻与吸收比及极化指数
1.3 定子绕组的直流耐压及泄漏电流
1.4 定子绕组的交流耐压试验
2 预防性试验项目
2.1 定子(转子)绕组直流电阻
2.2 定子(转子)绝缘电阻与吸收比及极化指数
2.3 定子绕组的直流耐压及泄漏电流
3 试验方法
3.1 定子（转子）绕组的直流电阻测试，用 QJ44 型直流双臂电桥测试，测试 Ruv、Ruw、Rvw 三相。3kv 以上或 100kw 及以上的电动机测下的值与出厂值比较(相差值不得大于最小值的 2%)。中性点引出者可测相间电阻，其相互差不应超过 1%。应注意相互间差别的历年相对变化， 三相差别大小排列次序不能变化。 例如： 历年 Ruv>Ruw>Rvw， 但此次测试结果变成 Rvw>Ruw>Ruv, 虽然这次三相直流电阻合格，但是 Ruv 从最大变成最小可能发生断股或焊点开裂，已不合格。
双臂电桥的测量步骤如下：
测量前，首先调节电桥检流计机械零位旋钮，置检流计指针于零位。接通测量仪器电源， 具有放大器的检流计应操作调节电桥电气零位旋钮，置检流计指针于零位。
接人被测电阻时，双臂电桥电压端子 P1、P2 所引出的接线应比由电流端子 C1、C2 所引出 的接线更靠近被测电阻。
测量前首先估计被测电阻的数值， 并按估计的电阻值选择电桥的标准电阻 RN 和适当的倍率 进行测量，使“比较臂”可调电阻各档充分被利用，以提高读数的精度。测量时，先接通电流 回路，待电流达到稳定值时，接通检流计。调节读数臂阻值使检流计指零。被测电阻按式（1） 计算
被测电阻=倍率×读数臂指示 （1）
如果需要外接电源，则电源应根据电桥要求选取，一般电压为 2～4V，接线不仅要注意极性正确，而且要接牢靠，以免脱落致使电桥不平衡而损坏检流计。
测量结束时，应先断开检流计按钮，再断开电源，以免在测量具有电感的直流电阻时其自 感电动势损坏检流计。
3.2定子（转子）绕组的绝缘电阻吸收比，短封绕组用数字兆欧表测量其电阻值及其吸收比。额定电压为 1kv 以上者， 2500v～5000v 兆欧表， 用 200mw 及以上机组推荐测量极化指数， 当 1min 时的绝缘电阻在 5000M 以上时，可不测极化指数。用数字兆欧表选择相应的电压等级，选择测试同时记录时间，分别读取 15S 和 60S 或 10min 时的绝缘电阻值。
沥青浸胶济烘卷云母绝缘吸收比不应小于 1.3，或极化指数不应小于 1.5。环氧粉云母绝缘吸收比不应小于 1.6 或极化指数不应小于 2.0。水内冷定子绕组自行规定。

3.3定子绕组泄漏电流和直流耐压将定子绕组短封后，用直流高压发生器施加一直流电压 20kv，停留一分钟后看泄漏 值，在规定的试验电压下，各相泄漏电流差别不应大于最小值的 50%，最大泄漏在 20uA 一下者，根据绝缘电阻值和交流耐压试验结果综合判断为良好，各相间差别可不考虑， 泄漏电流不应随时间的延长而增长（转子不做直流耐压和泄漏） 。

3.4 定子绕组交流耐压(用串联谐振装置耐压)
容量(kW 或 kVA)
额定电压 Un(V)
试验电压(V)
小于 10000
36 以上
2Un+1000 但最低为 1500
10000 及以上
6000 以下
2.5Un
6000～24000
2Un+1000
24000 以上
按专门协议
交接时，交流耐压标准按上表值的 80%进行，大修或局部更换定子绕组并修好后试验 电压为下表。
运行 20 年及以下者
1.5Un
运行 20 年以上与架空线路直接连接者
1.5Un
运行 20 年以上不与架空线路直接连接者
1.3～1.5Un
串联谐振耐压装置接线示意图
