智能建筑网络及综合布线系统实验指导书.doc

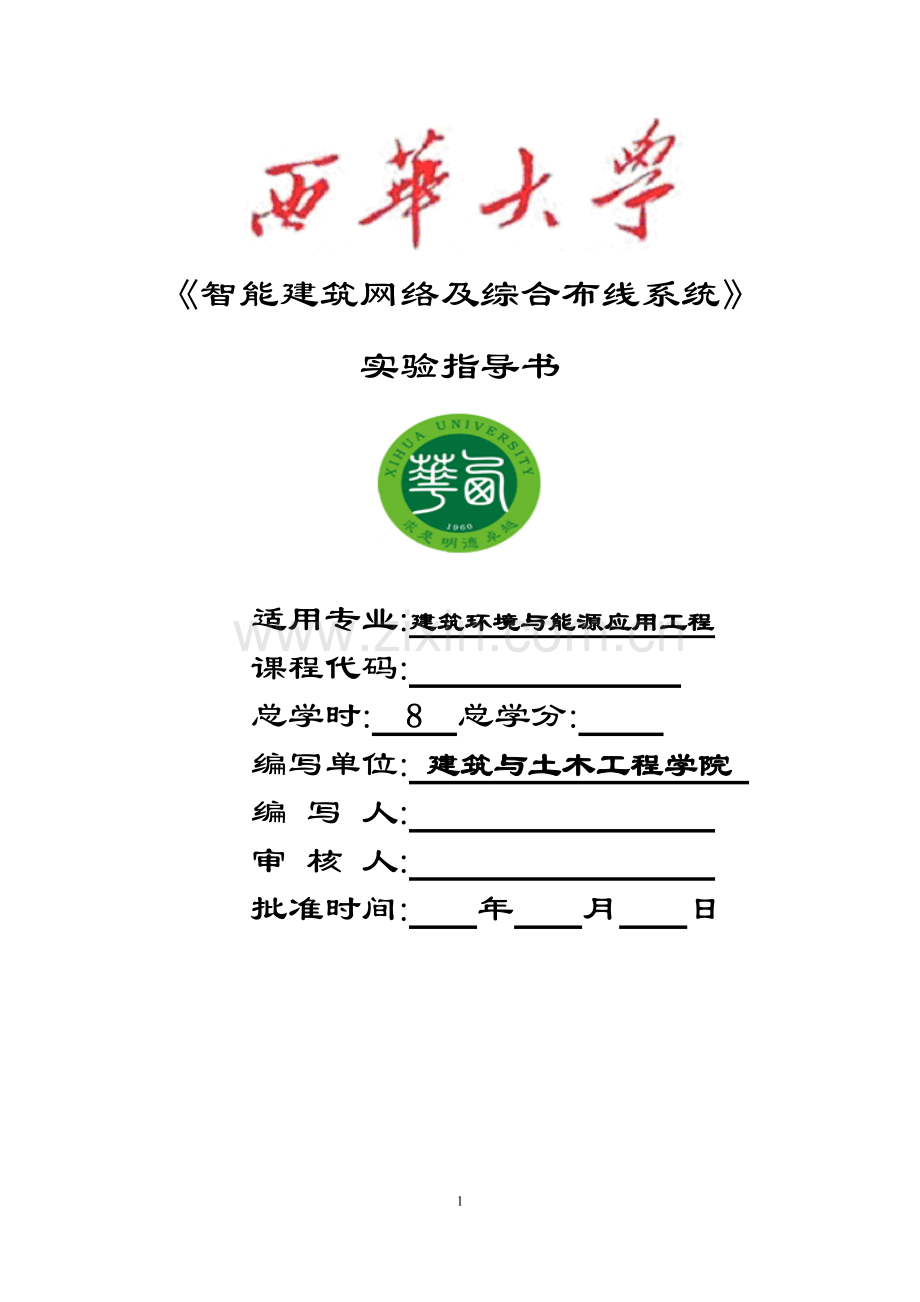

智能建筑网络及综合布线系统实验指导书适用专业:建筑环境与能源应用工程课程代码: 总学时: 8 总学分: 编写单位: 建筑与土木工程学院 编 写 人: 审 核 人: 批准时间: 年 月 日目录实验一 制作双绞线与测试2实验二 对等网的组建与文件共享3实验三 局域网的组建11实验四 常见网络测试命令使用12实验一 制作双绞线与测试一、实验目的：1. 掌握直通连接网线和交叉连接网线接头的制作2. 掌握网络测试仪的使用二、实验设备：EIA/TIA-568标准5类UTP，RJ-45水晶头，双绞线网钳，网络测试仪三、实验学时： 本实验2学时四、实验步骤：(一)直通连接网线的RJ-45接头的制作1. 使用双绞线网钳的剪切口剪齐一段UTP电缆两段2. 使用双绞线网钳的剥线口剥除双绞线外皮，露出4对裸线3. 将4对裸线分别捋平，排列整齐，颜色按照EIA/TIA-568 A标准排列：568A标准排列：白橙、橙、白绿、蓝、白蓝、绿、白棕、棕4. 使用双绞线网钳的剪切口把参差不齐的8根裸线剪齐5. 将RJ-45接头弹片朝下，把整齐的8根裸线插入其中，使得8根裸线的横切面紧贴RJ-45接头的底面6. 将RJ-45接头插入双绞线网钳的压线口，用力握紧手柄7. 制作另一端(重复第2步到第6步)8. 利用网络测试仪测试，若发现灯发绿光，并且发光的顺序是12，36，45，78，则实验成功，否则失败。(二)交叉连接网线的RJ-45接头的制作网线一端的接头制作与上相同，另一端的接头制作应按照568-B标准的要求制作。568B标准排列：白绿、绿、白橙、蓝、白蓝、橙、白棕、棕网线接头制作完毕后，若发现灯发绿光，并且发光的顺序是36，12，45，78，则实验成功，否则失败。实验二 对等网的组建与文件共享一、实验目的：掌握对等网的组建；掌握文件共享；二、实验设备：交叉线、测线仪、pc机（两台为一组）、Windows XP三、实验学时： 本实验2学时四、实验步骤：1、 何为对等网？ 每台计算机的地位平等，都允许使用其他计算机内部的资源，这种网就称之为对等局域网，简称对等网。对等网，又称点对点网络（Peer To Peer)，指不使用专门的服务器，各终端机既是服务提供者（服务器），又是网络服务申请者。组建对等网的重要元件之一是网卡，各联网机均需配置一块网卡。2、 对等网的组建.首先，要有交叉线，用测线仪测试一下交叉线是否可用。(见实验一,双绞线的制作与测试)然后，用交叉线把两台windows xp系统的pc机连接起来。连接起来后给两台pc机设置相同网段的IP地址(如:192.168.28.101和192.168.28.103).设置完IP地址后使用Ping命令进行测试.如图(测试成功)最后，打开 选择左侧窗口 中的 , 将在右侧窗口显示相连的两台pc机的计算机名.这时双击Luobo-152ba447e会出现如下提示:这说明对等网已经建好,但是没有开启.开启方法如下: 右击任意文件夹,在快捷菜单中选择 出现如下提示框: 选择网络共享和安全中的网络安装向导,出现网络安装向导提示框.如下图:单击下一步,下一步,出现下图 选择此计算机通居民区的网关或网络上的其他计算机连接到internet.下一步,出现下图 给这台计算机命名.(任意)下一步,工作组名输入.(取默认(推荐)或自己命名.) 注意: 这里的工作组名，两台计算机必须设置相同。下一步,选择启用文件和打印机共享(必须).下一步.下一步,完成.3. 在对等网中共享文件. 首先,选择要共享的文件,右击选择 出现下图: 然后, 选择输入共享名(也可以默认).如果让别人更改我的文件,就选上.点击应用或确定,共享文件完成. 文件夹将变成用手拖着的文件夹.如下图:注意事项：有时会出现如下图提示框:解决办法:1. 在开始菜单运行中输入secpol.msc启动“本地安全策略”，本地策略 - 用户权利分配，打开“拒绝从网络.访问这台计算机”，删除guest用户。解决办法2. 打开控制面板 - 网络和Internet连接 - Windows防火墙 - 例外，勾选“文件和打印机共享”实验三 局域网的组建一、实验目的:1. 掌握局域网的组建过程2. 熟悉网络互连设备的使用二、实验设备:集线器,N台计算机，N条双绞线,网络测试仪三、实验学时：本实验2学时四、实验步骤:1. 用网络测试仪测试每条双绞线是否已经制作成功2. 用经过测试无误的双绞线将每台计算机和HUB相连3. 打开计算机电源，打开HUB电源4. 在TCP/IP属性中指定每台计算机的IP地址、子网掩码例如，有4台计算机互连时,我们可以设定： 1#的IP地址: 192.168.2.1 1#的子网掩码:255.255.255.0 2#的IP地址: 192.168.2.2 2#的子网掩码:255.255.255.0 3#的IP地址: 192.168.2.3 3#的子网掩码:255.255.255.0 4#的IP地址: 192.168.2.4 4#的子网掩码:255.255.255.05. 重启所有的计算机6. 使用DOS命令，测试N台计算机是否从物理上已经连通例如：在1#上的DOS提示符下，键入PING 192.168.2.2按回车。若出现如下提示,则1#和2#之间必然已经连通。PING 192.168.2.2 WITH 32 BYTES OF DATA: Reply from 192.168.2.2: bytes=32 time10ms TTL=128 Reply from 192.168.2.2: bytes=32 time10ms TTL=128 Reply from 192.168.2.2: bytes=32 time10ms TTL=128 Reply from 192.168.2.2: bytes=32 time10ms TTL=128 Ping statistics for 192.168.2.2:Packets:sent =4,received =4,lost =0(0% loss) Approximate round trip times in milli-seconds:Minimum=0ms,maximum=1ms,average=0ms若出现有提示: Request timed out ,则1#和2#之间没有连通.实验四 常见网络测试命令使用一、 实验目的：1、掌握ipconfig命令的含义；2、掌握ping命令的含义；3、理解Netstat命令的含义与应用；4、理解tracert命令的含义与应用；5、理解nslookup命令的含义与应用；6、理解ARP命令的含义与应用；7、理解Telnet的含义与应用；二、实验设备：装有系统的计算机；三、实验学时：本实验2学时四、实验步骤:1、ipconfig/all命令的使用注释：onfig命令是我们经常使用的命令，它可以查看网络连接的情况，比如本机的ip地址，子网掩码，dns配置，dhcp配置等等 /all参数就是显示所有配置的参数。在“开始”“运行”弹出的对话框重输入“cmd”回车，弹出窗口，然后输入”ipconfig/all”回车，如图上图显示相应的地址例如IP地址子网掩码等等。如图：显示这些表明不能上网。数据报：发送=4 接受=0 丢失=42、ping的使用常用参数选项ping IP -t-连续对IP地址执行Ping命令，直到被用户以Ctrl+C中断。-a 以IP地址格式来显示目标主机的网络地址 -l 2000-指定Ping命令中的数据长度为2000字节，而不是缺省的323字节。 -n-执行特定次数的Ping命令 -f 在包中发送“不分段”标志。该包将不被路由上的网关分段。 -i ttl 将“生存时间”字段设置为 ttl 指定的数值。 -v tos 将“服务类型”字段设置为 tos 指定的数值。 -r count 在“记录路由”字段中记录发出报文和返回报文的路由。指定的 Count 值最小可以是 1，最大可9 。 -s count 指定由 count 指定的转发次数的时间邮票。 -j computer-list 经过由 computer-list 指定的计算机列表的路由报文。中间网关可能分隔连续的计算机（松散的源路由）。允许的最大 IP 地址数目是 9 。 -k computer-list 经过由 computer-list 指定的计算机列表的路由报文。中间网关可能分隔连续的计算机（严格源路由）。允许的最大 IP 地址数目是 9 。 -w timeout 以毫秒为单位指定超时间隔。 destination-list 指定要校验连接的远程计算机。 在“开始”“运行”弹出的对话框重输入”cmd“回车，弹出窗口，然后输入“ping”回车，如图：显示相应的内容。(1) ping t的使用，如图所示：输入ping IP t出现上面这些就显示可以正常访问Internet，解释一下TTL TTL：生存时间 指定数据报被路由器丢失之前允许通过的网段数量。TTL 是由发送主机设置的，以防止数据包不断在 IP 互联网络上永不终止地循环。转发 IP 数据包时，要求路由器至少将 TTL 减小 1。注意：网速等于(发送的字节数/返回的时间毫秒)K字节 ；注意：如果你的机器TTL是251的话,那说明你的机器的注册表被人修改了!如图所示：数据包：发送=100 接收=100；(2) ping n的使用例如：ping 192.168.28.101 n 3可以向这个IP ping三次才终止操作,n代表次数;(3) ping-l的使用，如图所示：向这个IP用户发送2000字节；如果你想种植的话可以按“ctrl+c“建终止操作;(4) ping-l t的组合使用，如图所示；向这个IP用户连续的发送2000字节；3、netstat命令的使用 在“开始”“运行”弹出的窗口中输入”cmd“回车，弹出窗口，然后输入”netstat”回车，如图所示：注释：netstat是DOS命令,是一个监控TCP/IP网络的非常有用的工具，它可以显示路由表、实际的网络连接以及每一个网络接口设备的状态信息.Netstat用于显示与IP、TCP、UDP和ICMP协议相关的统计数据，一般用于检验本机各端口的网络连接情况。(1) netstat a的使用，如图所示：(2) netstat e的使用，如图所示：(3) netstat n的使用，如图所示哦： 4、tracert命令的使用，如图所示： 注释：Tracert（跟踪路由）是路由跟踪实用程序，用于确定 IP 数据报访问目标。路径。Tracert 命令用 IP 生存时间 (TTL) 字段和 ICMP 错误消息来确定从一个主机到网络上其他主机的路由。 -d：指定不将 IP 地址解析到主机名称。-hmaximum_hops：指定跃点数以跟踪到称target_name的主机的路由。-j host-list：指定tracert实用程序数据包所采用路径中的路由器接口列表。 -w timeout：等待timeout为每次回复所指定的毫秒数。5、nslookup命令的使用，如图所示： 注释：NSLOOKUP是NT、2000中连接DNS服务器，查询域名信息的一个非常有用的命令是由 local DNS 的 cache 中直接读出来的, 而不是 local DNS 向真正负责这个 domain 的 name server 问来的。Nslookup 必须要安装了 TCP/IP 协议的网络环境之后才能使用。 Ns.lookup 必须要安装了TCP/IP 协议的网络环境之后才能使用。以上结果显示，正在工作的DNS服务器的主机名为,它的IP地址是202.102.128.68(1)把123.235.44.38地址反向解析成www.B如图所示：(2)如果出现下面这些，说明测试主机在目前的网络中，根本没有找到可以使用的 DNS 服务器* Cant find server name for domain: No response from server * Cant : Non-existent domain(3)如果出现下面这些，这种情况说明网络中 DNS 服务器 ns- 在工作，却不能实现域名www.B的正确解析。Server：ns- Address： 202.96.209.5 * ns- cant find Non-existent domain6、ARP命令的使用，如图所示： 注释：ARP协议是“Address Resolution Protocol”（地址解析协议）的缩写。在局域网中，网络中实际传输的是“帧”，帧里面是有目标主机的MAC地址的。 -a：通过询问 TCP/IP 显示当前 ARP 项。如果指定了 inet_addr，则只显指定计算机的 IP 和物理地址。 -g：与 -a 相同。 inet_addr：以加点的十进制标记指定 IP 地址。 -N：显示由 if_addr 指定的网络界面 ARP 项。 if_addr：指定需要修改其地址转换表接口的 IP 地址（如果有的话）。如果不存在，将使用第一个可适用的接口。 -d：删除由 inet_addr 指定的项。 -s：在ARP 缓存中添加项，将 IP 地址 inet_addr 和物理地址 ether_addr 关联。物理地址由以连字符分隔的6 个十六进制字节给定。使用带点的十进制标记指定 IP 地址。项是永久性的，即在超时到期后项自动从缓存删除。 ether_addr：指定物理地址。Arp工作原理：主机10.1.1.1要同10.1.1.2通信，首先查找自己的ARP缓存，若若没有10.1.1.2的缓存记录则发出如下的广播包：“我是主机我是主机10.1.1.1,我的MAC是00-58-4C-00-03-B0,IP为10.1.1.2的主机请告之你的MAC来”Ip为10.1.1.2的主机响应这个广播，应答ARP广播为：“我是10.1.1.2，我的MAC是0E-59-4C-00-33-B0“于是，主机10.1.1.1刷新自己的ARP缓存，然后发出该IP包.7、Telnet命令的使用，如图所示： 注释：Telnet是传输控制协议因特网协议（TCPIP）网络（例如Internet）登录和仿真程序。它最初是由ARPANET开发的，但是现在它主要用于Internet会话。它的基本功能是，允许用户登录进入远程主机系统。起初，它只是让用户的本地计算机与远程计算机连接，从而成为远程主机的一个终端。它的一些较新的版本在本地执行更多的处理，于是可以提供更好的响应，并且减少了通过链路发送到远程主机的信息数量。(1)例如：如果你在家向远程你在学校的机器可以以下设置一下在做面上右击“我的电脑”选择“管理” 如图： 双击用户如图：在Adminsitrator上右击选择“设置密码”弹出对话框，单机继续给用户设置密码这样就可以了。(2) 远程计算机单击“开始”“程序”“附件”“远程桌面连接”。弹出对话框。如图：在计算机处输入你要远程计算机的IP地址。单击“链接”按钮就可以了输入“用户名”然后输入“密码”单击确定就可以了。如图：1. 基于C8051F单片机直流电动机反馈控制系统的设计与研究2. 基于单片机的嵌入式Web服务器的研究 3. MOTOROLA单片机MC68HC（8）05PV8/A内嵌EEPROM的工艺和制程方法及对良率的影响研究 4. 基于模糊控制的电阻钎焊单片机温度控制系统的研制 5. 基于MCS-51系列单片机的通用控制模块的研究 6. 基于单片机实现的供暖系统最佳启停自校正（STR）调节器7. 单片机控制的二级倒立摆系统的研究8. 基于增强型51系列单片机的TCP/IP协议栈的实现 9. 基于单片机的蓄电池自动监测系统 10. 基于32位嵌入式单片机系统的图像采集与处理技术的研究11. 基于单片机的作物营养诊断专家系统的研究 12. 基于单片机的交流伺服电机运动控制系统研究与开发 13. 基于单片机的泵管内壁硬度测试仪的研制 14. 基于单片机的自动找平控制系统研究 15. 基于C8051F040单片机的嵌入式系统开发 16. 基于单片机的液压动力系统状态监测仪开发 17. 模糊Smith智能控制方法的研究及其单片机实现 18. 一种基于单片机的轴快流CO,2激光器的手持控制面板的研制 19. 基于双单片机冲床数控系统的研究 20. 基于CYGNAL单片机的在线间歇式浊度仪的研制 21. 基于单片机的喷油泵试验台控制器的研制 22. 基于单片机的软起动器的研究和设计 23. 基于单片机控制的高速快走丝电火花线切割机床短循环走丝方式研究 24. 基于单片机的机电产品控制系统开发 25. 基于PIC单片机的智能手机充电器 26. 基于单片机的实时内核设计及其应用研究 27. 基于单片机的远程抄表系统的设计与研究 28. 基于单片机的烟气二氧化硫浓度检测仪的研制 29. 基于微型光谱仪的单片机系统 30. 单片机系统软件构件开发的技术研究 31. 基于单片机的液体点滴速度自动检测仪的研制32. 基于单片机系统的多功能温度测量仪的研制 33. 基于PIC单片机的电能采集终端的设计和应用 34. 基于单片机的光纤光栅解调仪的研制 35. 气压式线性摩擦焊机单片机控制系统的研制 36. 基于单片机的数字磁通门传感器 37. 基于单片机的旋转变压器-数字转换器的研究 38. 基于单片机的光纤Bragg光栅解调系统的研究 39. 单片机控制的便携式多功能乳腺治疗仪的研制 40. 基于C8051F020单片机的多生理信号检测仪 41. 基于单片机的电机运动控制系统设计 42. Pico专用单片机核的可测性设计研究 43. 基于MCS-51单片机的热量计 44. 基于双单片机的智能遥测微型气象站 45. MCS-51单片机构建机器人的实践研究 46. 基于单片机的轮轨力检测 47. 基于单片机的GPS定位仪的研究与实现 48. 基于单片机的电液伺服控制系统 49. 用于单片机系统的MMC卡文件系统研制 50. 基于单片机的时控和计数系统性能优化的研究 51. 基于单片机和CPLD的粗光栅位移测量系统研究 52. 单片机控制的后备式方波UPS 53. 提升高职学生单片机应用能力的探究 54. 基于单片机控制的自动低频减载装置研究 55. 基于单片机控制的水下焊接电源的研究 56. 基于单片机的多通道数据采集系统 57. 基于uPSD3234单片机的氚表面污染测量仪的研制 58. 基于单片机的红外测油仪的研究 59. 96系列单片机仿真器研究与设计 60. 基于单片机的单晶金刚石刀具刃磨设备的数控改造 61. 基于单片机的温度智能控制系统的设计与实现 62. 基于MSP430单片机的电梯门机控制器的研制 63. 基于单片机的气体测漏仪的研究 64. 基于三菱M16C/6N系列单片机的CAN/USB协议转换器 65. 基于单片机和DSP的变压器油色谱在线监测技术研究 66. 基于单片机的膛壁温度报警系统设计 67. 基于AVR单片机的低压无功补偿控制器的设计 68. 基于单片机船舶电力推进电机监测系统 69. 基于单片机网络的振动信号的采集系统 70. 基于单片机的大容量数据存储技术的应用研究 71. 基于单片机的叠图机研究与教学方法实践 72. 基于单片机嵌入式Web服务器技术的研究及实现 73. 基于AT89S52单片机的通用数据采集系统 74. 基于单片机的多道脉冲幅度分析仪研究 75. 机器人旋转电弧传感角焊缝跟踪单片机控制系统 76. 基于单片机的控制系统在PLC虚拟教学实验中的应用研究77. 基于单片机系统的网络通信研究与应用 78. 基于PIC16F877单片机的莫尔斯码自动译码系统设计与研究79. 基于单片机的模糊控制器在工业电阻炉上的应用研究 80. 基于双单片机冲床数控系统的研究与开发 81. 基于Cygnal单片机的C/OS-的研究82. 基于单片机的一体化智能差示扫描量热仪系统研究 83. 基于TCP/IP协议的单片机与Internet互联的研究与实现 84. 变频调速液压电梯单片机控制器的研究 85. 基于单片机-免疫计数器自动换样功能的研究与实现 86. 基于单片机的倒立摆控制系统设计与实现 87. 单片机嵌入式以太网防盗报警系统 88. 基于51单片机的嵌入式Internet系统的设计与实现 89. 单片机监测系统在挤压机上的应用 90. MSP430单片机在智能水表系统上的研究与应用 91. 基于单片机的嵌入式系统中TCP/IP协议栈的实现与应用92. 单片机在高楼恒压供水系统中的应用 93. 基于ATmega16单片机的流量控制器的开发 94. 基于MSP430单片机的远程抄表系统及智能网络水表的设计95. 基于MSP430单片机具有数据存储与回放功能的嵌入式电子血压计的设计 96. 基于单片机的氨分解率检测系统的研究与开发 97. 锅炉的单片机控制系统 98. 基于单片机控制的电磁振动式播种控制系统的设计 99. 基于单片机技术的WDR-01型聚氨酯导热系数测试仪的研制 100. 一种RISC结构8位单片机的设计与实现 101. 基于单片机的公寓用电智能管理系统设计 102. 基于单片机的温度测控系统在温室大棚中的设计与实现103. 基于MSP430单片机的数字化超声电源的研制 104. 基于ADC841单片机的防爆软起动综合控制器的研究105. 基于单片机控制的井下低爆综合保护系统的设计 106. 基于单片机的空调器故障诊断系统的设计研究 107. 单片机实现的寻呼机编码器 108. 单片机实现的鲁棒MRACS及其在液压系统中的应用研究 109. 自适应控制的单片机实现方法及基上隅角瓦斯积聚处理中的应用研究110. 基于单片机的锅炉智能控制器的设计与研究 111. 超精密机床床身隔振的单片机主动控制 112. PIC单片机在空调中的应用 113. 单片机控制力矩加载控制系统的研究 项目论证，项目可行性研究报告，可行性研究报告，项目推广，项目研究报告，项目设计，项目建议书，项目可研报告，本文档支持完整下载，支持任意编辑！选择我们，选择成功！项目论证，项目可行性研究报告，可行性研究报告，项目推广，项目研究报告，项目设计，项目建议书，项目可研报告，本文档支持完整下载，支持任意编辑！选择我们，选择成功！单片机论文，毕业设计，毕业论文，单片机设计，硕士论文，研究生论文，单片机研究论文，单片机设计论文，优秀毕业论文，毕业论文设计，毕业过关论文，毕业设计，毕业设计说明，毕业论文，单片机论文，基于单片机论文，毕业论文终稿，毕业论文初稿，本文档支持完整下载，支持任意编辑！本文档全网独一无二，放心使用，下载这篇文档，定会成功！25
