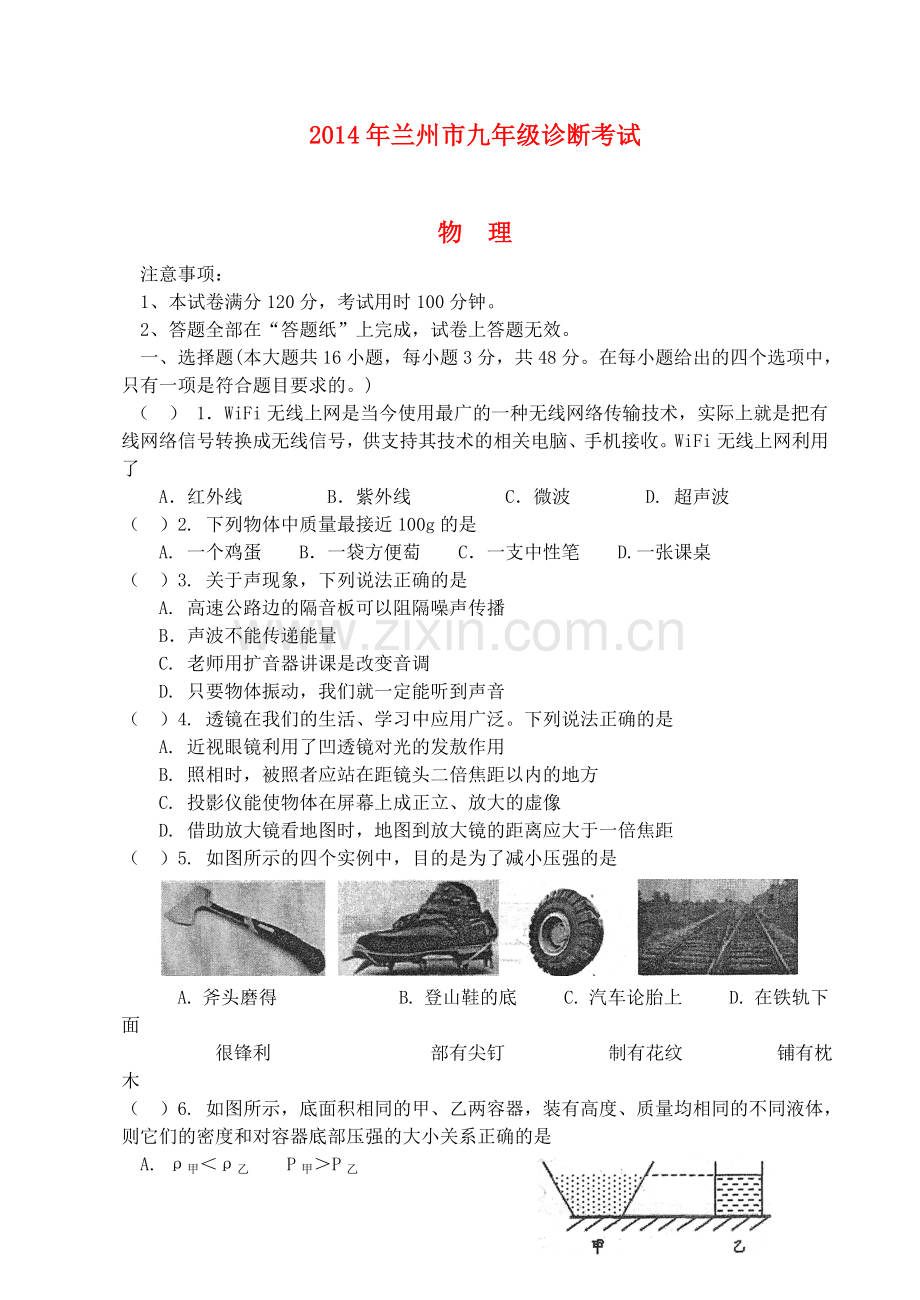

2014年兰州市九年级诊断考试
物 理
注意事项：
1、本试卷满分120分，考试用时100分钟。
2、答题全部在“答题纸”上完成，试卷上答题无效。
一、选择题(本大题共16小题，每小题3分，共48分。在每小题给出的四个选项中，只有一项是符合题目要求的。)
（ ） 1．WiFi无线上网是当今使用最广的一种无线网络传输技术，实际上就是把有线网络信号转换成无线信号，供支持其技术的相关电脑、手机接收。WiFi无线上网利用了
A．红外线 B．紫外线 C．微波 D. 超声波
（ ）2. 下列物体中质量最接近100g的是
A. 一个鸡蛋 B．一袋方便萄 C．一支中性笔 D.一张课桌
（ ）3. 关于声现象，下列说法正确的是
A. 高速公路边的隔音板可以阻隔噪声传播
B．声波不能传递能量
C. 老师用扩音器讲课是改变音调
D. 只要物体振动，我们就一定能听到声音
（ ）4. 透镜在我们的生活、学习中应用广泛。下列说法正确的是
A. 近视眼镜利用了凹透镜对光的发敖作用
B. 照相时，被照者应站在距镜头二倍焦距以内的地方
C. 投影仪能使物体在屏幕上成正立、放大的虚像
D. 借助放大镜看地图时，地图到放大镜的距离应大于一倍焦距
（ ）5. 如图所示的四个实例中，目的是为了减小压强的是

A. 斧头磨得 B. 登山鞋的底 C. 汽车论胎上 D. 在铁轨下面
很锋利 部有尖钉 制有花纹 铺有枕木
（ ）6. 如图所示，底面积相同的甲、乙两容器，装有高度、质量均相同的不同液体，则它们的密度和对容器底部压强的大小关系正确的是

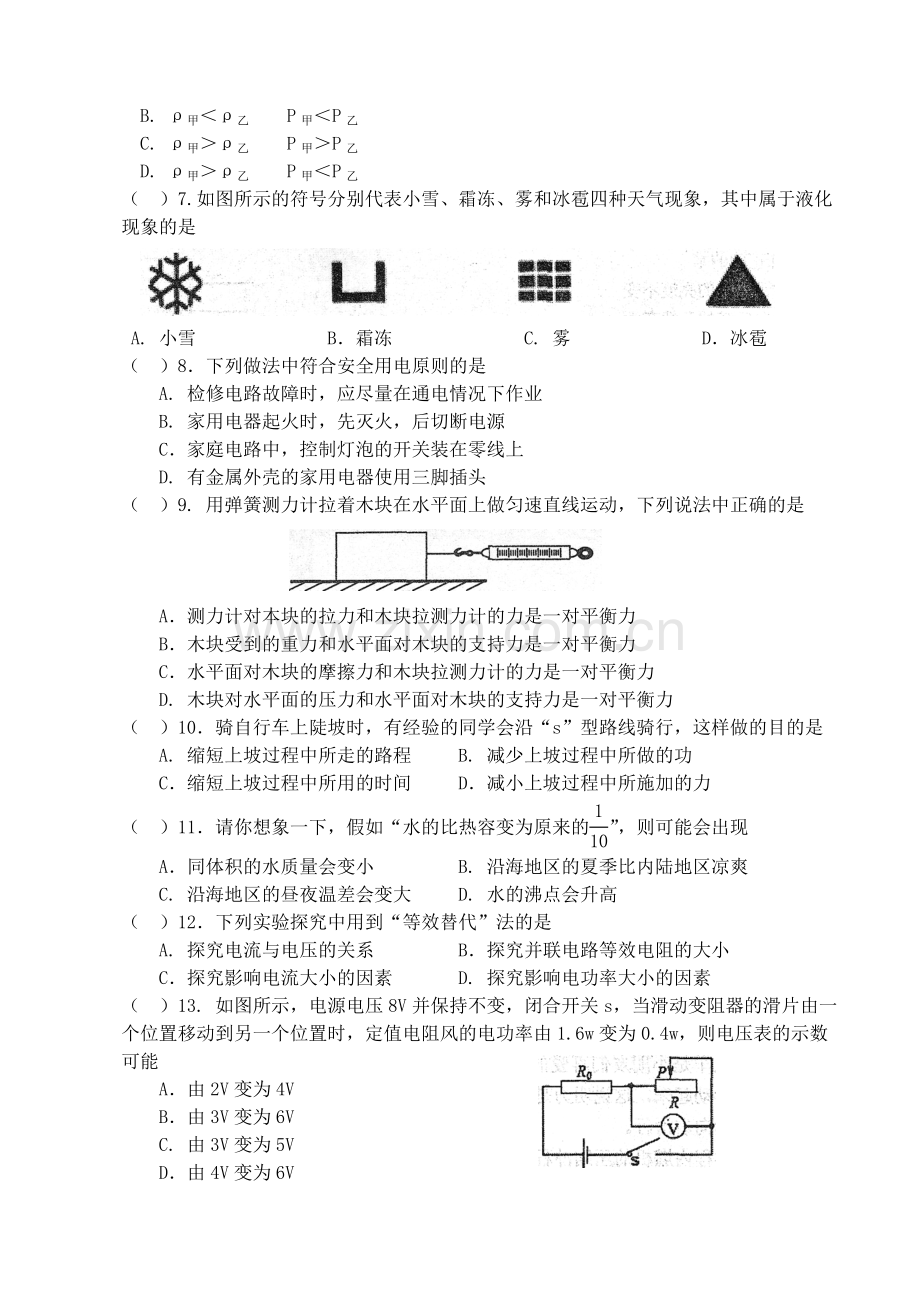

A. ρ甲＜ρ乙 P甲＞P乙
B. ρ甲＜ρ乙 P甲＜P乙
C. ρ甲＞ρ乙 P甲＞P乙
D. ρ甲＞ρ乙 P甲＜P乙
（ ）7. 如图所示的符号分别代表小雪、霜冻、雾和冰雹四种天气现象，其中属于液化现象的是

A. 小雪 B．霜冻 C. 雾 D．冰雹
（ ）8．下列做法中符合安全用电原则的是
A. 检修电路故障时，应尽量在通电情况下作业
B. 家用电器起火时，先灭火，后切断电源
C．家庭电路中，控制灯泡的开关装在零线上
D. 有金属外壳的家用电器使用三脚插头
（ ）9. 用弹簧测力计拉着木块在水平面上做匀速直线运动，下列说法中正确的是

A．测力计对本块的拉力和木块拉测力计的力是一对平衡力
B．木块受到的重力和水平面对木块的支持力是一对平衡力
C．水平面对木块的摩擦力和木块拉测力计的力是一对平衡力
D. 木块对水平面的压力和水平面对木块的支持力是一对平衡力
（ ）10．骑自行车上陡坡时，有经验的同学会沿“s”型路线骑行，这样做的目的是
A. 缩短上坡过程中所走的路程 B. 减少上坡过程中所做的功
C．缩短上坡过程中所用的时间 D．减小上坡过程中所施加的力
（ ）11．请你想象一下，假如“水的比热容变为原来的”，则可能会出现
A．同体积的水质量会变小 B. 沿海地区的夏季比内陆地区凉爽
C. 沿海地区的昼夜温差会变大 D. 水的沸点会升高
（ ）12．下列实验探究中用到“等效替代”法的是
A. 探究电流与电压的关系 B．探究并联电路等效电阻的大小
C．探究影响电流大小的因素 D. 探究影响电功率大小的因素
（ ）13. 如图所示，电源电压8V并保持不变，闭合开关s，当滑动变阻器的滑片由一个位置移动到另一个位置时，定值电阻风的电功率由1.6w变为0.4w，则电压表的示数可能
A．由2V变为4V
B．由3V变为6V
C. 由3V变为5V
D．由4V变为6V
（ ）14. 标有“6V 3W”的小灯泡，通过它的电流与电压的关系如图所示。若把它与一只阻值为8Ω的电阻并联接在电压为4V的电路中，则整个电路消耗的功率为
A．3W B. 3.3W C. 3.6W D. 5W

（第14题图） （第15题图） （第16题图）
（ ）15. 如图所示，电源电压不变，闭合开关，当滑动变阻器的滑片向b端移动的过程中，下列说法正确的是
A．小灯泡的亮度不变 B．电压表的示数交大
C．电流表的示数变大 D．电路中的总功率变大
（ ）16．如图所示，电源电压U保持不变，定值电阻R=20Ω。闭合开关s，当滑动变阻器R向滑片P在中点c时，电流表示数为0.4A；当移动滑片P至最右端时，电流表示数为0.3 A，则电源电压u与滑动变阻器R′的最大阻值为
A．6V 1OΩ B．6V 20Ω
C．12V 20Ω D．12V 40Ω
二、填空题(本大题共有8小题，每空1分，总计16分。)
17．我们日常生活中使用的电流是大小和方向都随时间作周期性的变化，这种电流叫做 ，我国这种电流的频率为 Hz。
18．一台起重机将重3600 N的货物提高5 m的过程中，货物的重力势能 (填“增加”、“减少”或“不变”)，如果总功为30000 J，则起重机的机械效率为 。
19. 年内即将开工建设的兰州市城市轨道交通1号线一期工程，线路全长约26．8km，全部为地下线。若地铁的平均速度为50km/h，全程运行时间为 min(保留整数)。地铁上的乘客看到车站的广告牌在后退，乘客是以 为参照物。
20．用调节好的天平测量石块的质量，所用砝码和游码位置如图所示，石块质量为
用量筒测得该石块的体积为20cm3，则石块的密度为 kg/m3。

（第20题图） （第21题图）
21．玩滑板车是小朋友们喜爱的一项运动。如图所示，小朋友的一只脚用力蹬地，使踏板车向右滑动起来，这说明力是改变物体 的原因。脚离地后，由于 ，滑板车将继续向右滑行。
22．在四冲程内燃机的压缩冲程中，伴随的能量转化是 能转化为
能。
23．已知两电阻R1 : R2=3：4，当它们串联在电路中时，R1、R2两端的电压之比为： U1 :U2= ； 当它们并联在电路中时，在相同的时间内电流通过R1、R2所产生的热量之比R1 :R2= 。
24．如图所示的仪器叫 。当带电体接触它的金属球，就有一部分电荷转移到两金属箔片上，两箔片就张开，则两箔片上带的是 (填 “同种”或“异种”)电荷。
三、识图、作图题(本大题共有5小题，总计16分。)
25(4分)如图所示CC′是凸透镜的主光轴，A′是A经凸透镜折射后成的像，请你通过作图确定凸透镜0及焦点F的位置，凸透镜可用符号“”表示。

26．(3分)第二十二届冬季奥林匹克运动会在俄罗斯索契隆重开幕。冰壶比赛是冬奥会的项目之一，如图甲为中国女队参赛情景图，比赛场地示意如图乙所示。比赛时，运动员从起滑架处推着冰壶出发，在投掷线AB处放手让冰壶以一定的速度滑出，使冰壶的停止位置尽量靠近30m处的圆心0。请在答题卡对应位置画出冰壶运动过程中经过C点时的受力示意图，并标出所受各力的名称。

27. (4分)如何破解交通拥堵一直是兰州市民所关注的话题，“上天”一一架天桥、“入地”—一修地下通道，不失为一种有效的方法。假定你是一位城市建设者，现为某无人值守的地下通道供电，要求地下通道的两端各有一个开关便于控制。为了从这一头开(或关)灯而到另一头能够关(或开)灯，请在图中按设计要求把灯和开关接入电路。

28.(3分)如图所示，请你根据磁感线的方向，标出通电螺线管和小磁针的N、S极及电源的正、负极。

（第28题图） （第29题图）
29．(2分)工人站在地上，利用如图所示的滑轮组把重物提升到楼上，请在图中画出滑轮组的绕绳方法。
四、实验探究题(本大题共有4小题，总计18分。)
30.(3分)如图是三幅实验装置图，请在答题卡对应的横线上填写各实验装置所研究的物理现象：

a b c
(1)图a： ；
(2)图b： ；
(3)图c: ；
31．(4分)如图为小马同学改进后的探究甲、乙两种不同液体比热容大小的实验。实验时选用相同的电加热器加热，即：R甲=R乙。

(1) 实验中用电加热器在液体内部加热来替代酒精灯，以及用封闭的烧瓶代替敞口的烧杯,这些改进都是为了 ，从而可以减小实验误差。
(2) 实验中甲、乙两液体初温相同，还必须控制甲、乙两液体的 相同。
(3) 闭合开关，发现乙烧瓶中的温度计示数上升的比甲慢，说明乙液体的比热容比甲液体 (选填“大"或“小”)。
(5)如果换用两个不同的电加热器且R甲＞R乙，两烧瓶申装入质量相等的煤油，还可以用这个装置探究电流做功多少与 的关系。
32．(5分)小马同学做“测量小灯泡电功率”的实验选用的器材有：标有“2．5V”字样、正常发光时阻值约为13Ω的完全相同的小灯泡两个，电压恒为3v的学生电源，标有
“20Ω，1A”的滑动变阻器，电流表，电压表，开关及导线若干。

甲 乙 丙
(1)图甲是实验电路图，图乙是实物连接图，接线过程中有一处连接错误，请在错误的接线上打“×”并用笔画线代替导线进行改正，要求改正后滑动变阻器接入电路的阻值最大。
(2)小马在检查仪表时发现电流表指针如图丙所示，实际测量前应 。
(3)按电路图正确连接后，闭合开关，灯不亮，电压表示数接近电源电压，电流表无示数，造成这种现象的原因可能是( )。
A．滑动变阻器断路 B．开关接触不良
C.小灯泡与灯座接触不良 D.电流表断路
(4)排除故障后，闭合开关，改变滑动变阻器滑片位置，将电压表和电流表的示数填入下表中。从表中可知小灯泡的额定功率为 w。
电压表的示数U/v
电流表的示数I/A
小灯泡的功率P/w
1.5
0.16

2.5
0.20

2.8
0.22

(5)如果将两个小灯泡串联后直接接在3V电源的两端，两灯消耗的总电功率为 w。
33．(6分)有下面两个实验：
实验一：将水和无水酒精按一定比例混合成酒精，测出其密度，下面是几组实验结果：
液体
水的质量(g)
无水酒精的质量(g)
总质量(g)
酒精的密度(g／ml)
1
0
39.7
39.7
0.79
2
10.2
32.4
42.6
0.85
3
19.8
25.2
45.0
0,90
4
35.4
12.5
47.9
0.96
5
50.0
0
50.0
1.00
实验二：将不同材质的实心塑料小球放入实验一中所配置的五种溶液当中，如果小球在
溶液中下沉，则记为“S”，如果上浮则记为“R”，实验结果记录见下表：

溶液
塑料
1
2
3
4
5
聚丁烯
R
R
R
R
R
极低密度聚乙烯
S
R
R
R
R
低密度聚乙烯
S
S
S
R
R
高密度聚乙烯
S
S
S
S
R
聚十一酰胺尼龙
S
S
S
S
S
根据实验一、实验二回答以下问题：
(1)从实验一的数据我们会发现，酒精的密度（ ）
A．可以小于0.79g/ml B．可以大于1.00 g/ml C．可以等于0.82 g/ml
(2)由实验一、二我们可以推测高密度聚乙烯的密度为（ ）
A．小于0.79 g/ml B.大于1.00 g/ml
C.介于0.85 g/ml～O.90 g/ml之间 D.介于0.96 g/ml～1.00 g/ml
(3)用实验一中1--4号溶液测试另一个塑料小球的密度，以下哪一个组合是不正确的（ ）
组合
溶液1
溶液2
溶液3
溶液4
A
R
R
R
R
B
R
R
S
S
C
S
S
R
R
D
S
S
S
S
五、计算题(本大题共有3小题，解答应写出必要的文字说明、公式和步骤，只写最后结果的不给分，总计22分。) “
34．(6分)如图所示，电阻Rl的阻值为10Ω。闭合电键S，电流表A1的示数为0.3A，电流表A的示数为0.5A。求：
(1)通过电阻R2的电流；(2)电源电压；(3)电阻R2的阻值。

35．(8分)如图所示，在容器底部固定一只轻质弹簧，弹簧上方连有一物块A，容器侧面的底部有一个由阀门B控制的出水口。当容器中水深为0.3m时，物块A有的体积浸在水中，此时弹簧恰好处于自然状态，即没有发生形变(已知水的密度为1.0×103㎏/m3，不计弹簧所受的浮力，g取10N/kg)。求：
(1)此时容器底部受到水的压强； (2)物块A的密度；
(3)先向容器内缓慢加水，直至A刚好被完全浸没在水中，此时弹簧对A的作用力为F1，
再打开阀门B缓慢放水，直至A完全离开水面时，再关闭阀门B，此时弹簧对A的作用力为F2，求F1与F2之比。

^

36．(8分)为了增加早餐的品种及营养，小马家买了一台全自动豆浆机，如图甲所示。图乙是豆浆机的主要结构：中间部位是一个带动刀头的电动机，用来将原料进行粉碎打浆；外部是一个金属圆环形状的电热管，负责对液体加热煮沸。图丙是豆浆机正常工作做一次豆浆的过程中电热管和电动机交替工作的功率随时间变化的“P—t”图象；下表是这个豆浆机的主要技术参数，电热管的电阻恒定不变。请解答下列问题：
(1)豆浆机正常加热时的电流是多大?
(2)豆浆机正常工作做一次豆浆，总共消耗的电能是多少?
(3)小马将家里的其他用电器关闭只让豆浆机工作，观察到豆浆机的电热管工作时，家 里标有“1200r/kW·h”字样的电能表转盘在1min内转过了20转。此时电路的实际电压是多大? ”

2014年兰州市九年级诊断考试
物理参考答案

一、选择题：每小题3分，共48分
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
C
B
A
A
D
B
C
D
B
D
C
B
D
C
A
C
二、填空题：每空1分，共16分
17．交流电，50 18．增加，60％ 19．32，地铁 20．62，3.1×103
21．运动状态，惯性 22．机械，内 23．3∶4 ，4∶3 24．验电器，同种
三、识图、作图题：共16分
25. (4分) 26. (3分) 27. (4分)

28. (3分) 29. (2分)

四、实验探究题：共18分
30．（3分）
（1）图a：研究磁场对电流的作用或通电导体在磁场中受到力的作用或电动机原理；
（2）图b：研究电磁感应现象或什么情况下导体在磁场中能产生电流或发电机原理；
（3）图c：研究电流的磁效应或通电导线周围存在磁场；
31．（4分）（1）减小散热损失；（2）质量；（3）大；（4）电压（或电阻）。
甲 乙

32.（5分）
（1）如图甲或乙所示（2分）

（2）调节调零旋钮使指针指到零刻度处或调零（1分）
（3）C（1分）
（4）0.5（1分）
（5）0.48（1分）
33.（6分）(1)C (2)D (3) B
五、计算题：解答应写出必要的文字说明、公式和步骤，只写最后结果的不给分，共22分
34．（6分）
解：由图可知R1、R2并联
（1）…………………………………………………(2分)
（2）…………………………………………(2分)
（3）………………………………………………………………(2分)
答：（1）通过电阻R2的电流为0.2A；（2）电源电压为3V；（3）电阻R2的阻值为15。
35．（8分）
解：（1）=1.0×103kg/m3×10N/kg×0.3m=3×103Pa…………（2分）
（2）当容器中水深为0.3m时，A有的体积浸在水中，此时弹簧恰好处于自然状态，即物块漂浮，…………………………………………………（1分）
…………………………………………………………（1分）
解得=0.9×103kg/m3…………………………………………………（1分）
（3）先向容器内缓慢加水，浮力增大，弹簧伸长产生向下的拉力，直至A刚好完全浸没水中，
有
即：………… （1分）
再打开阀门B缓慢放水，直至A完全离开水面时,物块不受浮力，弹簧被压缩产生向上的支持力，
有 即： …………………………………………… （1分）
……………………………………………………（1分）
答：（1）此时容器底部受到水的压强为3000Pa；（2）A的密度为900kg/m3；（3）F1与F2之比为1∶9。
36．（8分）
解：（1）电热管正常工作的电流为 ……………………………………………(2分)
（2）由“”图象可知，豆浆机正常工作做一次豆浆，加热时间是9min，电机打浆时间是2min，豆浆机正常工作做一次豆浆消耗的电能：
=1210W×9×60s+120W×2×60s=J……………(3分)
（3）电热管的电阻为……………………………………(1分)
电热管在1min内消耗的电能为…(1分)
解得：=200V……………………………………………………………(1分)
答: （1）豆浆机正常加热时的电流是5.5A；（2）豆浆机正常工作做一次豆浆，总共消耗的电能是6.678×105JJ；（3）电路的实际电压是200V。
