德龙钢铁有限公司煤气发电工程项目立项环境影响评估报告书.doc

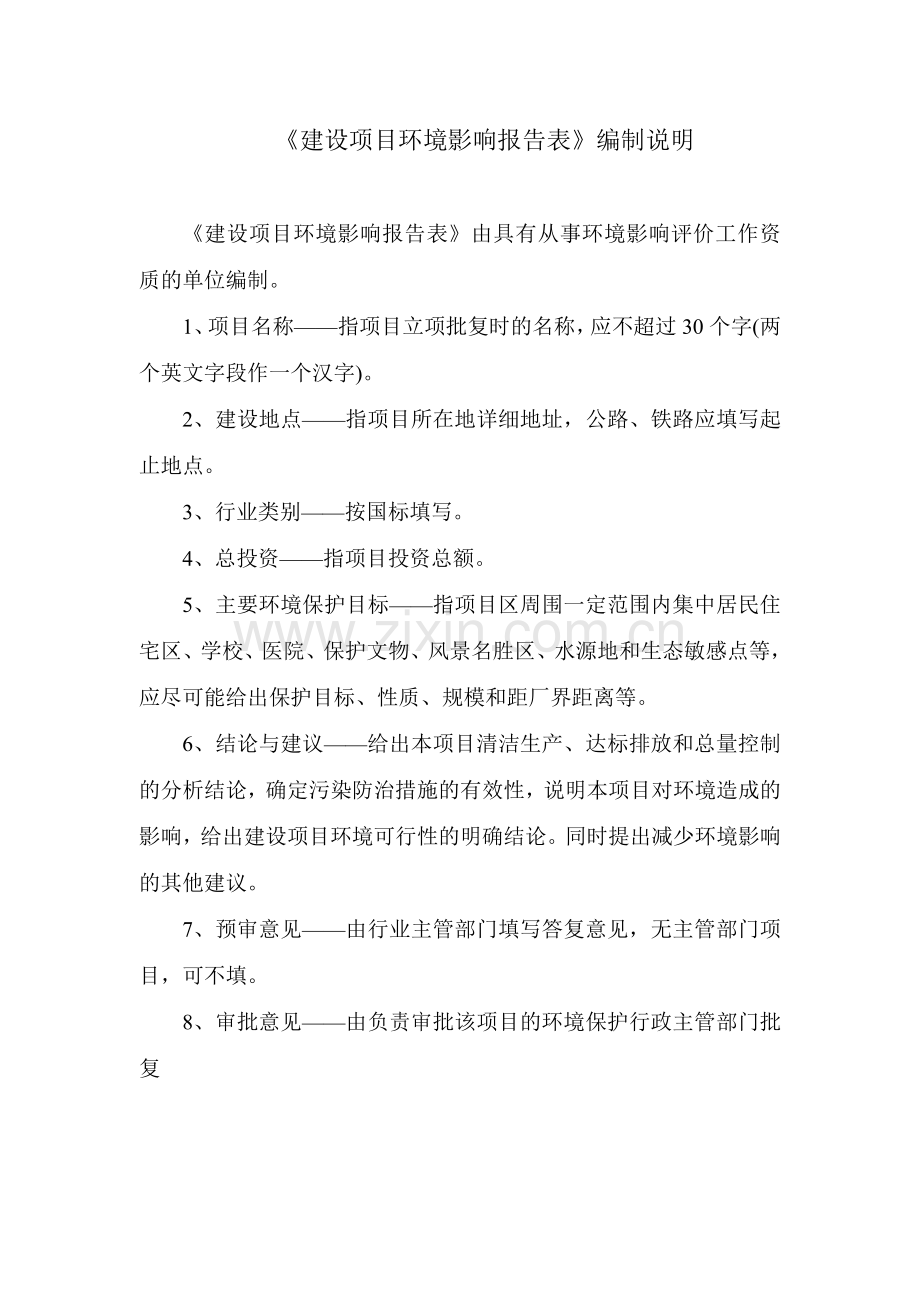

建设项目环境影响报告表项目名称: 唐山市德龙钢铁有限公司煤气发电工程项目 建设单位(盖章): 唐山市德龙钢铁有限公司 编制日期： 2014 年 4月国家环境保护总局制建设项目环境影响报告表编制说明建设项目环境影响报告表由具有从事环境影响评价工作资质的单位编制。1、项目名称指项目立项批复时的名称，应不超过30个字(两个英文字段作一个汉字)。2、建设地点指项目所在地详细地址，公路、铁路应填写起止地点。3、行业类别按国标填写。4、总投资指项目投资总额。5、主要环境保护目标指项目区周围一定范围内集中居民住宅区、学校、医院、保护文物、风景名胜区、水源地和生态敏感点等，应尽可能给出保护目标、性质、规模和距厂界距离等。6、结论与建议给出本项目清洁生产、达标排放和总量控制的分析结论，确定污染防治措施的有效性，说明本项目对环境造成的影响，给出建设项目环境可行性的明确结论。同时提出减少环境影响的其他建议。7、预审意见由行业主管部门填写答复意见，无主管部门项目，可不填。8、审批意见由负责审批该项目的环境保护行政主管部门批复建设项目基本情况项目名称唐山市德龙钢铁有限公司煤气发电工程项目建设单位唐山市德龙钢铁有限公司法人代表刘军联系人刘作恩通讯地址乐亭县翔云岛林场林港路1号联系电话[phone]传真邮政编码063604建设地点乐亭县翔云岛林场林港路1号（唐山市德龙钢铁有限公司院内）立项审批部门批准文号建设性质新建行业类别及代码D4419 其他能源发电占地面积(平方米)5685绿化面积(平方米)总投资(万元)8600其中环保投资(万元)15环保投资占总投资比例0.17%评价经费(万元)预期投产日期2015年1月工程内容及规模：唐山市德龙钢铁有限公司成立于2000年，位于乐亭县翔云岛林场林港路1号，是一家集烧结、炼铁、炼钢、轧钢为一体的钢铁联合企业。公司现有230m2烧结机1台，150m3白灰竖炉6座，10m2球团竖炉1座；1080m3高炉2座，80t顶底复吹转炉2座，4机4流矩形连铸机1台，6机6流方形连铸机1台，LF炉1座，高速线材生产线2条，热轧带钢生产线1条。目前已形成年产钢铁240万吨、钢240万吨、材230万吨的生产规模。主要产光面5-18mm线材，8-16mm螺纹盘条。目前，唐山市德龙钢铁有限公司现有2座1080m3高炉及2座80t转炉，其副产品高炉煤气404762m3/h，转炉煤气38512 m3/h，其中329762m3/h高炉煤气和23512m3/h转炉煤气利用在厂内各生产工序，剩余煤气均在厂内点燃放散；没有被回收利用，造成很大能源浪费，为了提高二次能源的利用率、降低吨钢产品的能耗及成本，避免环境污染，实现能源循环利用，唐山市德龙钢铁有限公司投资8600万元建设唐山市德龙钢铁有限公司煤气发电工程项目。根据中华人民共和国环境影响评价法和建设项目环境保护管理条例以及其它有关建设项目环境保护管理的规定，唐山市德龙钢铁有限公司委托我单位承担该项目环境影响评价工作。接受委托后，我单位安排有关环评人员现场踏勘后，依据建设项目环境影响评价分类管理名录的要求编制该项目的环境影响报告表，环境影响评价报告表编制完毕后交给建设单位，由建设单位上报环保局审批。（1）项目名称：唐山市德龙钢铁有限公司煤气发电工程项目。（2）建设性质：新建。（3）建设单位：唐山市德龙钢铁有限公司。（4）建设地点：乐亭县翔云岛林场林港路1号唐山市德龙钢铁有限公司院内，项目中心坐标为：N391136.39，E1185417.88。项目北侧隔炼铁一号路为水处理站、空地，南侧隔空地为炼铁二号路，西侧为喷煤车间，东侧为循环水池。距离项目最近的敏感点为项目西北侧1680m的碱铺村。项目地理位置见附图1，项目在公司内的位置见附图2，项目平面布置及周边关系见附图3。（5）占地面积：项目总占地面积为5685m2，占地为工业用地，乐亭县国土资源局颁发了唐山市德龙钢铁有限公司的土地证，详见附件。（6）项目投资：总投资8600万元，其中环保投资15万元，占总投资的0.17%。（7）建设规模：本项目利用公司现有280吨转炉和21080m3高炉煤气，合计剩余煤气9万m3/h（其中高炉煤气约7.5万m3/h，转炉煤气约1.5万m3/h）进行发电，建设1100t/h高温高压煤气锅炉125MW高温高压凝汽式汽轮发电机组及配套辅助设备和设施，年可发电16000万Kwh，节能折合标煤5.6万吨。（8）建设内容：新建汽机房、循环水池、循环水泵房等土建工程，新增建筑面积1940平方米，新增100t/h高温高压煤气锅炉一台，并建设与之配套的25MW高温高压凝汽式汽轮发电机组及循环冷却水系统。主要设备见表1。表1 本项目主要生产设备表设备规格数量煤气锅炉名称单汽包自然循环室外型蒸汽锅炉1台蒸发量100t/h汽轮机名称纯凝汽式机组1台型号N25-8.83功率25MW发电机型号高效空冷发电机1台容量25MW发电机润滑油系统真空滤油机1台板框式压力滤油机1台油箱1个冷油器2台滤油器1个各种油泵4台主要辅助设备烟囱高度80m，出口内径3.0m1座机力通风冷却塔6000t/h，2格1座鼓风机风量为76000m/h 1台鼓风机入口消音器1台引风机风量为190000m/h 1台燃烧器4台除氧器1台循环水泵两用一备3台除盐水泵一用一备2台除盐水箱50m31座（9）平面布置本项目主要建构筑物有煤气锅炉、汽机房、机力通风冷却塔、循环水泵房。自东向西依次布置机力通风冷却塔、循环水泵房、汽机房、锅炉和烟囱。汽机房与循环水泵房相邻布置，减少循环水管的敷设长度。整体布置生产工艺流畅、生产运输便捷、生产环境安全。项目厂区平面布置图见附图。（10）原辅材料及能源消耗本项目利用公司现有280吨转炉和21080m3高炉煤气，合计剩余煤气9万m3/h进行发电，项目生产过程中仅消耗煤气（转炉煤气+高炉煤气）、电、水等，主要消耗量见表2，煤气成分见表3，煤气平衡见表4。表2 主要能源消耗一览表序号能源名称单位实物消耗备注1转炉煤气m3/h1.5万2高炉煤气m3/h7.5万3电MW7%（25MW)4新水用量m3/h137表3 煤气成份一览表名 称符 号单位含量转炉煤气成分一氧化碳CO%42.5二氧化碳CO2%22.0甲烷CH4%1.5氢H2%1.4乙炔C2H4%0.6氮N2%32.0低位发热值Qnet.arkJ/Nm36360煤气压力pkPa810硫化氢H2Smg/Nm3-煤气含尘量mg/Nm310高炉煤气成分一氧化碳CO%22.03二氧化碳CO2%17.93甲烷CH4%0.11氢H2%2.47氧O2%0.53氮N2%54.53低位发热值Qnet.arkJ/Nm33180煤气压力PkPa818硫化氢H2Smg/Nm330煤气含尘量-mg/Nm310表4 煤气平衡一览表 单位： m3/h序号产生/消耗单位高炉煤气转炉煤气一、产生量1高炉煤气4047622转炉煤气38512二、消耗量1白灰工序1658057112烧结工序192553炼铁工序1273814炼钢工序2080186215轧钢工序12497641806余热发电系统补热非采暖期207695000采暖期282257本项目非采暖期7500015000采暖期67544总计40476238512采暖期煤气量比非采暖期煤气量少的原因为：在采暖期，有28225m3/h的煤气用于余热发电系统补热。（11）劳动定员及工作制度：项目劳动定员38人，由公司内部人员调剂，四班三运转，每班8小时工作制，全年运转。（12）公用工程 脱盐水处理系统本项目脱盐水来自公司现有脱盐水站。公司现有6套软水制备系统供全厂软水用户，均采用离子交换工艺，其中动力车间建有200m3/h软水制备装置2套（1开1备），烧结车间建有20m3/h软水制备装置1套，轧钢车间建有15m3/h（带钢）、12.5m3/h（线材）软水制备系统2套（均为1开1备）。其中烧结车间软水制备系统供应烧结余热锅炉用水，轧钢软水制备系统供应加热炉汽化冷却余热锅炉用水，动力车间软水供应全厂其它工序用水。本项目软水由动力车间软水系统供应，项目设有1台除氧器、1座除氧水箱和2台除盐水泵（一用一备），经过除氧器除氧后的水汇至低压给水母管，然后经各自分支分别接至两台给水泵的入口。 供油系统、润滑油系统本项目汽轮发电机组润滑油系统设置集中油站，包括：1台主油泵、1台高压油泵、1台交流辅助油泵、1台直流辅助油泵、1台主油箱、2台冷油器、1台滤油器等。相关技术参数由制造商确定，以满足在规定工况下汽轮机均能正常工作为原则。 供配电系统煤气发电电站电气将与厂区现有的高炉、转炉以及炼钢LF炉电气连接，通过并网不上网的形式实现发电全部自用，不向外供电。本项目年发电量为16000万kWh，电站年自身耗电量1120万kWh，年可供电量14880万kWh。 煤气净化系统转炉煤气由炼钢厂送出后进入8万m转炉煤气柜储存，再由8万m转炉煤气柜送出后，经过静电除尘器净化后送至煤气加压机进行加压送出。高炉煤气由高炉产生后经重力除尘进行第一次净化，然后经布袋除尘10个箱体过滤后到TRT余压发电后到外网，经管道输送至10万m高炉煤气柜储存。 给排水系统给水：现有厂区供排水管网覆盖全厂，用水来自德龙钢铁有限公司给水管网及动力车间软水系统，可满足本项目需求。锅炉系统用水量：锅炉补充水由公司动力车间软水系统供应，软水制备系统用水量为7m3/h。循环冷却水量：循环冷却系统循环用水量为5115m3/h，补水量为130m3/h。项目循环水补水来自公司现有给水管网。循环冷却系统用水主要为凝汽器冷却水、辅助机械冷却水（包括汽轮机冷油器冷却水，发电机空气冷却器冷却水，给水泵油站冷却水、锅炉取样冷却器冷却水），各设备循环冷却水量详见表5。表5 本项目循环冷却水量 m3/h序号项目数值（m3/h）备注1凝汽器冷却水47452辅助机械冷却水5002.1汽轮机冷油器冷却水2002.2发电机空气冷却器冷却水2602.3给水泵油站冷却水202.4锅炉取样冷却器冷却水20合计5245本项目总用水量为5252m3/h，补水量为137m3/h，循环水量为5115m3/h，水的重复利用率为97.4%。排水：本项目废水量约为53 m3/h，主要为循环水系统排污水、软化水制备和锅炉系统排污水，全部送炼铁渣池作为补充水，不外排。本项目的生产人员全部由公司内部调剂，不产生新的生活用水和生活污水。项目给排水平衡图见图1。发电机空气冷却器汽轮机冷油器给水泵油站锅炉取样冷却器循环水池冷却塔新水845245200260202020026020205115130汽轮机凝汽器4745软水制备系统除氧器锅炉汽轮机27467375787373474555245137图1 本项目给排水平衡图 单位t/h炼铁渣池补充水53排污水 供电：项目年耗电1120万KWh，用电由系统自行提供，可满足项目用电需要。与本项目有关的原有污染情况及主要环境问题：唐山市德龙钢铁有限公司成立于2000年，位于乐亭县翔云岛林场林港路1号，是一家集烧结、炼铁、炼钢、轧钢为一体的钢铁联合企业。公司现有230m2烧结机1台，150m3白灰竖炉6座，10m2球团竖炉1座；1080m3高炉2座，80t顶底复吹转炉2座，4机4流矩形连铸机1台，6机6流方形连铸机1台，LF炉1座，高速线材生产线2条，热轧带钢生产线1条。主要产品及生产能力为：铁240万吨，钢240万吨，材230万吨。主要产光面5-18mm线材，8-16mm螺纹盘条。德龙钢铁现状运行设施均不属于产业结构调整指导目录（2013年修正版）和部分工业行业淘汰落后生产工艺装备和产品指导目录（2010年本）（工信部2010第122号）中淘汰类设备。本项目依托公司现有280吨转炉和21080m3高炉煤气进行发电。转炉系统主要包括：转炉上料、转炉冶炼、转炉出钢、出渣、溅渣护炉、转炉烟气净化、给排水设施、供配电等。主要污染物排放及治理措施见表6。高炉系统主要包括：高炉炉顶布料、高炉送风、煤粉喷吹、高炉炼铁、高炉煤气净化系统、高炉煤气余压发电、高炉渣处理系统、给排水设施、供配电等。主要污染物排放及治理措施见表7。表6 项目转炉主要污染物排放及治理措施一览表 内容类型污染源污染物名称污染防治措施治理效果废气1#转炉一次烟气烟尘OG湿法除尘器+72m排气筒达标排放2#转炉一次烟气烟尘OG湿法除尘器+72m排气筒达标排放转炉二次烟气烟尘袋式除尘器+20m排气筒达标排放散装料供料废气粉尘袋式除尘器+15m排气筒达标排放低位料仓无组织排放废气粉尘-达标排放转炉车间无组织废气排放烟尘-达标排放废水净环水系统排污水SS、COD除尘灰加湿、连铸浊环水池串级利用不外排软水制备系统排污水SS、COD排入厂区污水处理站不外排转炉煤气净化浊环水系统排污水SS浊环水采用粗颗粒分离器+斜板沉淀池处理后循环利用，定期排污水处理站不外排噪声设备噪声噪声风机安装消声器、加基础减震、厂房隔声达标排放固体废物转炉钢渣选铁后一部分作为烧结脱硫剂，剩余部分外售水泥厂妥善处置转炉炼钢尘泥送烧结厂用作配料原料妥善处置除尘器除尘灰妥善处置转炉氧化铁皮妥善处置转炉废钢返回炼钢利用妥善处置表7 项目高炉主要污染物排放及治理措施一览表 内容类型污染源污染物名称污染防治措施治理效果废气1#高炉矿槽废气粉尘袋式除尘器+18m排气筒达标排放2#高炉矿槽废气粉尘袋式除尘器+18m排气筒达标排放1#高炉出铁场废气烟尘袋式除尘器+18m排气筒达标排放2#高炉出铁场废气烟尘袋式除尘器+18m排气筒达标排放1#高炉热风炉烟气烟尘、SO2、NOx燃烧高炉煤气+80m排气筒达标排放2#高炉热风炉烟气燃烧高炉煤气+80m排气筒达标排放煤粉制备系统废气烟尘袋式收粉器达标排放各工序无组织废气烟粉尘-达标排放高炉煤气放散烟尘、SO2、NOx50m排气筒达标排放废水净环水系统排污水SS、COD除尘灰加湿、高炉冲渣串级利用不外排噪声设备噪声噪声风机安装消声器、加基础减震、厂房隔声达标排放固体废物高炉高炉渣外售水泥厂作原料妥善处置高炉返矿送烧结厂用作配料原料妥善处置高炉返焦妥善处置除尘器除尘灰妥善处置除尘器瓦斯灰妥善处置根据河北省排放污染物许可证（见附件），企业污染物排放量见表8。表8 污染物总量控制情况控制因子污染物总量控制值SO2排放量（t/a）1879.07NOX排放量（t/a）1311.5COD（t/a）0NH3-N（t/a）0建设项目所在地自然环境社会环境简况自然环境简况（地形、地貌、地质、气候、气象、水文、植被、生物多样性等）1地理位置乐亭县位于河北省东北部、唐山市东南部，怀抱京唐港，比邻乐亭。北倚滦河，与昌黎县相邻，东南濒临渤海西岸，西和西南与滦南、唐海县接壤。海岸线全长98.2 km，总面积为1307.7 km2。处于北纬390546-393438、东经1184048-1191837之间。距北京230 km，距天津150 km，唐山70 km，秦皇岛118km。2地形地貌乐亭地处华北断块内东北部，境地内部主要为中生界、新生界沉积层。地面为燕山褶皱带南缘、渤海北岸滨海平原，其平原为滦河冲击扇和滨海平原两部分所组成。北部平原成土母质为滦河冲击物，南部沿海平原为海相沉积物，两者之间淤积物呈交错沉积。基岩埋深8001000米。3气候与气象本项目区地处区域为暖温带滨海半湿润大陆性季风气候类型地区，大陆性季风气候显著，四季分明，冬季漫长，长于夏季，春秋短暂。全年平均日照2579.1小时，日照百分率为58%。全年平均气温10.1，七月份气温最高，平均为24.8；一月份最冷，平均气温-6.5，多年平均降水量613.2mm，多集中在6-9月份。乐亭县主导风向不明显，夏季北港地区全年平均风速为6.0m/s，比城关3.7m/s几乎大一倍，其各月平均风速均比城关等内陆地区大1.3-3.0m/s，春季平均风速偏大更为明显，平均偏大2.6 m/s，各季风速比内陆偏大1-2级风。年平均大风日数，沿海45.3天，内陆22.2天。4水文乐亭县地表径流来自大气降水补给。全县有骨干河渠12条和重点排水渠17条，总集水面积1133km2；多年平均径流量为1.20亿m3，其中外县流入的占0.10亿m3；折合地面径流深度91.5mm。本项目所在地属于滦河水系，主要涉及的河流为长河。长河全长31.8km，承担城关、三合庄、聂庄、王滩、汤家河等5个乡镇的排涝与分洪，汇水面积48.15km2。长河为季节性河流，仅在每年6月至7月农灌时期泄洪使用，其余无水。5海洋乐亭海域位于渤海北部靠西岸。沿海地势平坦，平均坡度小于0.25%，自岸向海倾斜，等深线与海岸基本平行。全域海岸线0-5m等深线面积183 km2，5-10m等深线面积219.4 km2，10-20m等深线面积1405.5 km2，共计1807.9km2。海水平均盐度为32.3，夏季多雨季节可降到30左右。近海营养盐丰富，主要有硝酸盐、硅酸盐、亚硝酸盐和铵盐等。本海域流场为往复流，以潮流为主。涨潮流向为SW，落潮流向为NE，潮流平均最大流速范围为0.19-0.74m/s。海域冰期为11月底至翌年3月，盛冰期为1-2月。固定冰最大宽度为150m，厚度为0.10-0.80m。浮冰最大流速为0.5m/s，浮水流向为NE-SW。6土壤及生物多样性本县地貌单一，土壤类型较简单。其成土母质属于河流冲击物，受河流冲击影响较突出，砂、壤、粘层次排列明显，而造成土壤的土种和变种复杂多样。建设区已无原生植被，无国家级和省级保护植物物种，无古树名木。7生态环境乐亭县冲积平原区植被类型为人工落叶阔叶林，主要树木有杨、柳、椿、榆、槐等，种植作物有小麦、玉米、棉花、花生及豆类。野生植物有荆条、白草、黄草、苍耳、茜草、车前子、马齿苋等。野生动物兽类有兔、刺猬等，禽类有麻雀、燕子、鹰、布谷鸟、喜鹊、黄鹂等，爬行动物有青蛙、蛇、蟾蜍等，水生动物有鲤鱼、鲇鱼、黑鱼、小虾、港虾等，昆虫类有蜈蚣、蜘蛛、蝴蝶、蜻蜓、蚂蚱、蝉等。社会环境简况(社会经济结构、教育、文化、文物保护等)：1 行政区划及人口情况乐亭县位于河北省东北部、唐山市东南部，面积1308 km2，现辖9镇5乡1个街道办事处，680个行政村，49.3万人口，东南两面濒临渤海，海岸线长98.2km，是河北省第一沿海大县。耕地面积95万亩。2 社会经济概况乐亭县全县农业以粮食作物为主，主要有小麦、稻谷、玉米、大豆、花生等。工业生产主要包括煤炭、非金属矿采选、食品加工、纺织、服装制造、造纸、纸制品等。2011年，地区生产总值274.3亿元，全部财政收入14.2亿元，全社会固定资产投资120.5亿元，城镇居民人均可支配收入19982元，农民人均纯收入9492元，三次产业结构比重为23：39.4：37.6。全县逐步形成了蔬菜、果品、畜禽、水产等四大特色主导产业。第二产业增加值达到96.9亿元，形成了以精品钢铁、精细化工、装备制造、新型能源和农产品加工为主导的产业格局。第三产业增加值达到85.5亿元，以滨海旅游和现代物流为支柱的第三产业成为拉动经济增长的重要力量。3 文物古迹拟建项目周围无其他工业区、重点文物、风景名胜。环境质量状况建设项目所在地区域环境质量现状及主要环境问题(环境空气、地面水、地下水、声环境、生态环境等):1、环境空气质量现状根据乐亭县环境监测站2013年监测资料，项目所在地环境空气常规监测结果可知，该区域SO2、PM10日均值范围分别为23-69g/Nm3、35-90g/Nm3，标准指数分别为0.153-0.460、0.233-0.600，均可达到环境空气质量标准(GB3095-2012)中二级标准限值要求，项目区域大气环境质量良好。2、声环境根据乐亭县环境监测站于2013年12月19日对唐山市德龙钢铁有限公司的监测结果，公司四个厂界噪声值昼间为55.959.1dB(A)，夜间为43.850.3dB(A)，均满足声环境质量标准（GB3096-2008）3、4a类区对应标准要求。监测结果见表9。 表9 项目厂界噪声监测结果厂界监测结果 dB（A）标准值dB（A）达标情况昼间夜间昼间夜间昼间夜间东厂界57.344.76555达标达标南厂界55.943.86555达标达标西厂界58.150.36555达标达标北厂界59.149.67055达标达标主要环境保护目标(列出名单及保护级别)：评价区域内没有重点文物古迹、珍稀动植物资源等敏感目标，根据项目性质及周围环境特征，确定厂址周围居民点为大气环境保护目标，本项目产噪声源距离周围居民点均大于200m，声环境保护目标为周边环境。项目主要保护目标见下表10。表10 环境保护目标及保护目的一览表环境要素保护目标相对厂址方位距项目厂界距离（m）功能要求备注大气环境碱铺村NW1680GB3095-2012二类区环境空气质量不受明显影响翔云岛林场NW1650评价适用标准环境质量标准环境空气执行环境空气质量标准（GB30952012）二级标准浓度限值，标准值见表11。表11 环境空气质量标准 单位g/m3环境类别污染因子取值时间浓 度 限 值标准名称级别浓度单位环境空气SO224小时平均二级150g/Nm3环境空气质量标准（GB3095-2012）小时平均500TSP年平均20024小时平均300NO224小时平均80小时平均200PM10年平均7024小时平均150声环境执行声环境质量标准（GB30962008）3、4a类标准，其中，临滨海大道一侧执行4a类标准，标准值见表12。表12 声环境质量标准 单位：dB(A)标准类别昼间夜间标准名称36555声环境质量标准4a7055污染物排放标准煤气锅炉烟气执行火电厂大气污染物排放标准（GB132232011）表2大气污染物特别排放限值标准。大气污染物排放限值见表13。表13 大气污染物排放限值项目标准值单位标准名称烟尘5mg/m3火电厂大气污染物排放标准（GB132232011）表2标准二氧化硫35氮氧化物100污染物排放标准施工期噪声执行建筑施工场界环境噪声排放标准(GB12523-2011)相关标准，运行期噪声执行工业企业厂界环境噪声排放标准（GB12348-2008）中的3、4类标准，其中，临滨海大道一侧执行4类标准，标准值见表14。表14 噪声排放标准 单位：dB(A)标准类别昼间夜间标准名称36555工业企业厂界环境噪声排放标准（GB12348-2008）470557055建筑施工场界环境噪声排放标准(GB12523-2011)固体废物执行危险废物贮存污染控制标准（GB18697-2001）中的规定。总量控制指标根据河北省排放污染物许可证（见附件），唐山市德龙钢铁有限公司SO2总量指标为1879.07 t/a，NOX总量指标为1311.5 t/a。本项目燃气锅炉废气中SO2、NOX排放量分别为37.10t/a、70.07t/a；废水全部回用，不外排；本项目未建设前，转炉和高炉多余煤气燃烧放散，工程实施后，不增加污染物排放总量。因此，唐山市德龙钢铁有限公司的总量控制指标不变。建设项目工程分析工艺流程简述(图示)：设 计施工阶段进入运营期废水 扬尘 噪声 固废图2 施工期工艺流程及排污节点图施工期工艺流程运营期工艺流程1、煤气输送转炉煤气由炼钢厂送出后进入8万m转炉煤气柜储存，再由8万m转炉煤气柜送出后，经过静电除尘器净化后送至煤气加压机进行加压送出。高炉煤气由高炉产生后经重力除尘进行第一次净化，然后经布袋除尘10个箱体过滤后到TRT余压发电后到外网，经管道输送至10万m高炉煤气柜储存。转炉煤气和高炉煤气通过管道接入至发电区域红线外1米处，每种煤气介质的厂外煤气管与厂内煤气干管之间均装有蝶阀+盲板，保证停机状态下可靠的隔绝。在各个燃烧器进口设置调节阀，以方便调节各支管的煤气的流量。煤气管道根据需要设置补偿器，炉前设置煤气管道疏水器（各疏水点均安装水封装置），煤气管道采用氮气吹扫，氮气来源于公司现有制氧机组。2、燃烧系统煤气经净化装置净化，并经调压站调压后，由煤气管道输送至炉前，煤气和热风分别送进燃烧器喷入炉膛，在烧嘴口混合燃烧。煤气燃烧所需要的热风由鼓风机供给，鼓风机先把冷空气送到空气预热器加热后，再通过热风道将空气送入炉膛。锅炉燃烧生成的高温烟气通过炉膛水冷壁、过热器、省煤器及空气预热器各受热面放热冷却后由引风机抽出，经80m高烟囱排放。3、发电系统锅炉内水冷壁吸收煤气燃烧放出的热量，产生饱和蒸汽，饱和蒸汽经过热器进一步吸收热量变为过热蒸汽，由主蒸汽管道进入汽机房。来自主蒸汽管道的过热蒸汽进入汽轮机膨胀做功，汽轮机带动发电机将机械能变为电能。汽轮机乏汽进入凝汽器，凝结为凝结水，而后进入除氧器，最后再进入锅炉循环使用。本项目生产工艺流程与排污节点图见图3。煤气锅炉烟气排放80m高排气筒高炉煤气转炉煤气自用电发电机汽轮机冷却塔凝汽器给水泵除氧器循环水池新水动力车间软水系统图例：废气 废水 噪声 水 电 公司现有处理设备 烟气 蒸汽图3 运营期工艺流程及排污节点图主要污染工序：施工期（1）废气：主要为原材料运输、土方开挖、堆存等产生的施工扬尘；施工机械和运输车辆产生的尾气。均为无组织排放。（2）废水：本项目采用商品混凝土，不设搅拌站，水泥依靠混凝土中水分完成水化作用，废水产生量较小，可以不做专门处理。（3）噪声：施工设备运行时产生的噪声。（4）固废：主要为施工垃圾。运营期（1）废气：本项目废气主要为锅炉燃烧煤气产生的废气，经净化处理后的煤气为清洁能源，污染物含较很少。废气中主要污染物为烟尘、SO2、NOX。（2）废水：本项目产生的废水为冷却循环水系统排污水、软化水系统排污水和锅炉排污水，废水产生量为53t/d，废水中主要污染物为COD、SS，产生的废水全部送炼铁渣池作为补充水，不外排。（3）噪声：本项目产噪设备主要为锅炉风机、汽轮机、发电机、冷却塔和泵类等，产噪声值在7595dB（A）之间。并且还有锅炉偶发性的间断排汽噪声，产噪声值为110dB（A）。（4）固废：本项目产生的固体废物主要为冷油器回收站产生的废油、替换的废滤芯、滤纸、滤网，产生量为1t/a。项目主要污染物产生及预计排放情况内容类型排 放 源(编 号)污 染 物名 称处理前产生浓度及 产 生 量(单 位)排 放 浓 度及 排 放 量( 单 位)大气污染物煤气锅炉废气量166440万m3/a166440万m3/a烟尘4.74mg/m3 7.88t/a4.74mg/m3 7.88t/aSO222.3mg/m3 37.10t/a22.3mg/m3 37.10t/aNOx42.1mg/m3 70.07t/a42.1mg/m3 70.07t/a水污染物循环水系统软水制备及锅炉系统废水量464280m3/a0COD40mg/L 18.57t/a0SS40mg/L 18.57t/a0固体废物冷油器回收站废油、替换的废滤芯、滤纸、滤网1t/a0噪声本项目产噪设备主要为锅炉风机、汽轮机、发电机、冷却塔和泵类等，产噪声值在7595dB（A）之间。并且还有锅炉偶发性的间断排汽噪声，产噪声值为110dB（A）。其它主要生态影响（不够时可附另页）环境影响分析施工期环境影响分析：本项目主要建设汽机房、循环水池、循环水泵房等土建工程，总建筑面积1940m2，施工期的环境影响主要是噪声、废气、废水及建筑垃圾。 1、噪声影响在施工过程中，使用的机械主要有挖掘机、推土机、吊车和运输车辆等。根据类比调查资料，各施工设备运行中的噪声强度见表15。表15 主要施工机械设备噪声强度表 单位： dB(A)设备名称噪声强度设备名称噪声强度备注挖掘机80-95运输车辆85-94设备1m处推土机78-86吊车75-78上述施工机械和运输车辆所产生的噪声为75-95dB（A），根据点源噪声衰减公式预测主要施工机械在不同距离的贡献值，预测结果见表16。表16 各主要施工机械在不同距离处的贡献值 单位：dB（A）序号机械名称不同距离处的噪声预测值dB（A）10m20m30m40m50m100m200m300m1挖掘机75696563615549452推土机666056545246 403运输车辆75696563615549454吊车7367636159534743由表16计算结果可知，各种施工机械设备在不计房屋、树木、空气等因素的影响下，经距离自然衰减后，在施工范围昼间10m处，夜间100m处，噪声值基本达到建筑施工场界环境噪声排放标准（GB12523-2011）的标准限值要求。距离项目最近的敏感点为项目西北侧1680m的碱铺村。施工期较短，随着施工期的结束，施工期噪声影响也随之消失。因此，本项目施工期噪声对周围环境的影响较小。2、废气影响在施工中产生的废气污染物主要是土方开挖、工地运输车辆扬尘，同时伴有少量施工机械排放的废气。（1）扬尘根据重点区域大气污染防治“十二五”规划和唐山市20132017年大气污染防治攻坚行动实施方案，本工程施工过程中主要采取如下防尘和抑尘措施。 加强施工扬尘环境监理。在项目开工前，建设单位与施工单位应向建设、环保等部门分别提交扬尘污染防治方案与具体实施方案，并将扬尘污染防治纳入施工监理范围，扬尘污染防治费用纳入工程预算。将施工企业扬尘污染控制情况纳入建筑企业信用管理系统，定期公布，作为招投标的重要依据。 加强现场执法检查，强化土方作业时段监督管理，增加检查频次，加大处罚力度。推进建筑工地绿色施工。 建设工程施工现场必须全封闭设置围挡墙，严禁敞开式作业。将施工企业扬尘污染控制情况纳入建筑企业信用管理系统，定期公布，作为招投标的重要依据。 对因堆放、装卸、运输、搅拌等易产生扬尘的污染源，应采取遮盖、洒水、封闭等控制措施。 在出现四级以上大风天气时，停止填挖土
