IP校园广播系统建设方案
一、基础需求
依据学校实际情况及使用需要，此次招标要求必需以TCP/IP交换网络为关键，采取基于IP节点设备；为确保系统充足稳定，除广播中心外，全部终端节点必需采取纯硬件节点，依据各个终端对使用要求不一样，校长办、领导办、办公室、操场等关键管理点采取双向节点，既能够接收主机房音频节目，也能向权限范围内班级或区域发送音频；教室、办公室采取标准节点，方便广播室管理；其它公共区域采取受控节点；考虑到校园网络规模不停发展，要求每个网络节点必需支持跨网关使用。能随时相互兼容成一套系统或各自独立使用，不需要更改任何布线。
广播系统应含有以下技术特点：
1. 传输：系统采取成熟可靠以太网进行传输。
2. 用标准协议：TCP/IP、RTP、ICMP、UDP，确保系统稳定性。
3. 交互式信息传输：为确保整个系统信息传输正确性、稳定性，任何一个双向音频节点能够进行音频远程发送，即在紧急情况下双向节点能够向其它任何节点发送音频信息，如双向节点之间音频对送（对讲），双向节点往单向音频节点发送音频。
4. 技术标准：整个广播系统全部节点采取嵌入式操作系统，预防病毒及其网络干扰，确保系统使用安全。
5. 架构：整个校园广播架构是对等标准网络架构，即：没相关键点。每个节点为一个独立小广播系统，在使用时互不干扰，而且任何一个广播节点装卸、故障全部不会影响系统其它节点使用，包含主机节点出现故障，整个系统全部能照常运行。方便系统使用、维护。
6. 系统：任何一个广播节点端即为一个标准小广播系统。经过校园以太网联接即成为一个大型校园等级大广播系统。为确保操作稳定性，全部终端节点除能受主机或其它相关领导远程控制外，还能够当地采取手动进行播放。
7. 广播室能对全部节点设备进行实时监测。任何一个节点设备上线、下线全部能在主机房一目了然，并能经过主机查看每个设备上、下线历史统计。方便系统维护。
8. 可扩展性：系统扩展不需要更改现有设备及其线路，只需在需要信息点增加节点即可；
9．良好兼容性：系统支持WINDOWS支持全部音频格式，包含：mp3、wav、wma、mpeg4、avi、asf等；压缩格式支持wmv、mpeg4、acelp、wma、mp3等；
10．数字均衡：依据实际需要，可远程对系统内任何节点或区域实现实时调音。

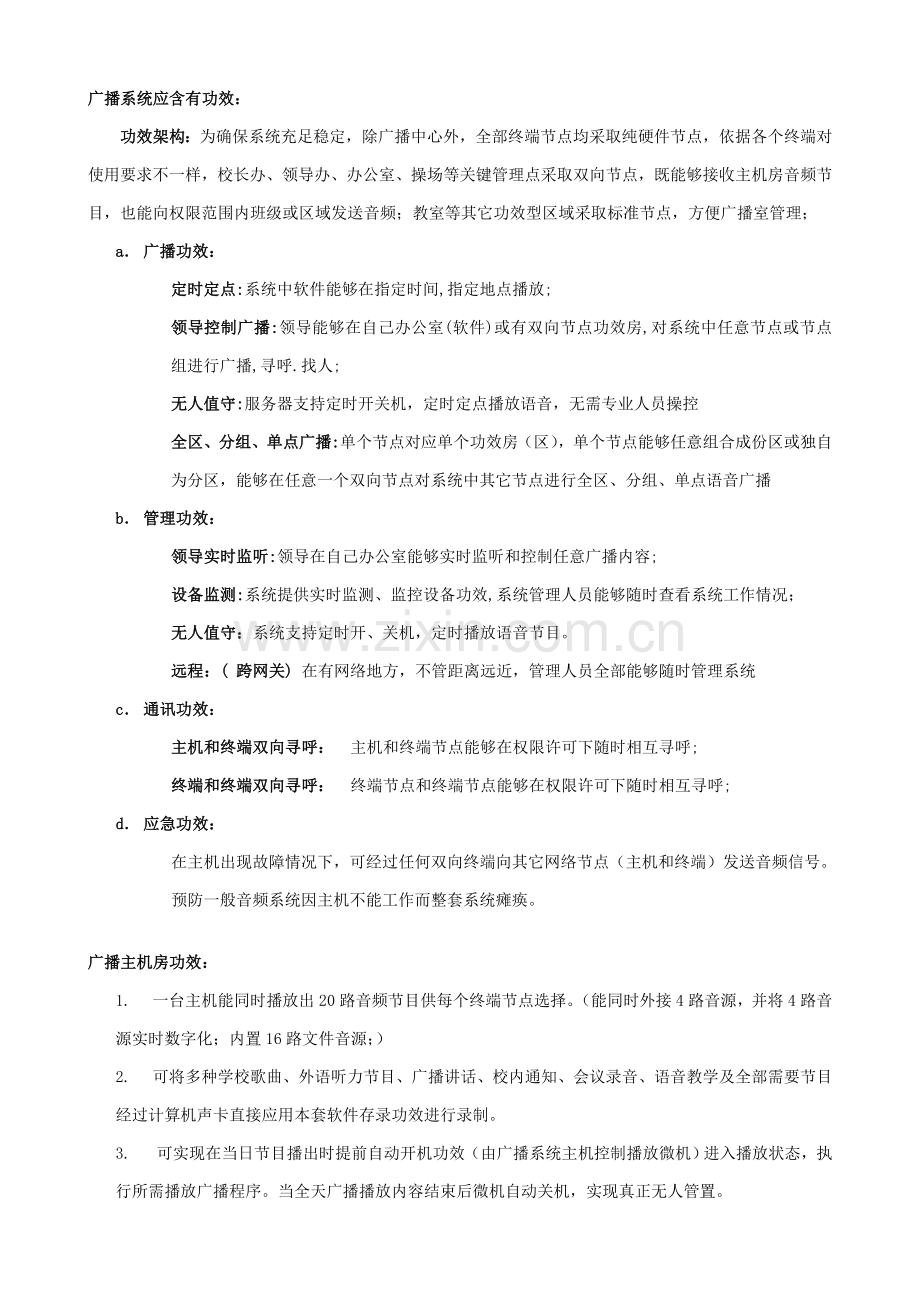

广播系统应含有功效：
功效架构：为确保系统充足稳定，除广播中心外，全部终端节点均采取纯硬件节点，依据各个终端对使用要求不一样，校长办、领导办、办公室、操场等关键管理点采取双向节点，既能够接收主机房音频节目，也能向权限范围内班级或区域发送音频；教室等其它功效型区域采取标准节点，方便广播室管理；
a． 广播功效：
定时定点:系统中软件能够在指定时间,指定地点播放;
领导控制广播:领导能够在自己办公室(软件)或有双向节点功效房,对系统中任意节点或节点组进行广播,寻呼.找人;
无人值守:服务器支持定时开关机，定时定点播放语音，无需专业人员操控
全区、分组、单点广播:单个节点对应单个功效房（区），单个节点能够任意组合成份区或独自为分区，能够在任意一个双向节点对系统中其它节点进行全区、分组、单点语音广播
b． 管理功效：
领导实时监听:领导在自己办公室能够实时监听和控制任意广播内容;
设备监测:系统提供实时监测、监控设备功效,系统管理人员能够随时查看系统工作情况；
无人值守：系统支持定时开、关机，定时播放语音节目。
远程：( 跨网关) 在有网络地方，不管距离远近，管理人员全部能够随时管理系统
c． 通讯功效：
主机和终端双向寻呼： 主机和终端节点能够在权限许可下随时相互寻呼;
终端和终端双向寻呼： 终端节点和终端节点能够在权限许可下随时相互寻呼;
d． 应急功效：
在主机出现故障情况下，可经过任何双向终端向其它网络节点（主机和终端）发送音频信号。预防一般音频系统因主机不能工作而整套系统瘫痪。

广播主机房功效：
1. 一台主机能同时播放出20路音频节目供每个终端节点选择。（能同时外接4路音源，并将4路音源实时数字化；内置16路文件音源；）
2. 可将多种学校歌曲、外语听力节目、广播讲话、校内通知、会议录音、语音教学及全部需要节目经过计算机声卡直接应用本套软件存录功效进行录制。
3.  可实现在当日节目播出时提前自动开机功效（由广播系统主机控制播放微机）进入播放状态，执 行所需播放广播程序。当全天广播播放内容结束后微机自动关机，实现真正无人管置。
4. 可实现自动广播音乐打铃，拥有30余种优美音乐铃声，用户可依据本身需要进行选择，上下课 不一样类型铃声，改变淘汰校方原刺耳噪声电铃，增添校园文化气氛，让学生及老师们课余时间拥有一个放松、休闲活跃气氛。
5. 能够寻呼任意一个、多个、全部节点；
6. 能够和任意一个双向节点对呼；
7. 能够远程关闭、开启任何一个音频节点；
8. 能够调整任何一个音频节点音量；
9. 能够远程实时对任意节点及其区域音频效果进行灵活调整，满足不一样音频使用需求；
10. 能够实时监听任何一个音频节点（教室、办公室、宿舍、食堂）播放状态，以确保主机房对终端节点播放状态一目了然；
11. 定时定点定区域功效；
12. 自动开关机功效；
13. 能对全部节点设备进行实时监测。能经过主机界面，实时查看任何一个节点设备现在状态，对其上线、下线一目了然，并能经过主机察看每个设备上、下线历史统计。
14. 权限管理功效：能够依据等级，编写、修改各级使用者权限等级，最多能够编辑50级权限；
校长使用功效：
1、 校长在任意双向节点全部能够对任何一个班级、年级、老师办公室及其它节点进行寻呼、开会、讲课；
2、 能够监听任意一个节点音频节目（比如：话筒讲课及其它节目）；
3、 能够点播广播主机内音频节目收听；
领导使用功效：
1、 在任意双向节点全部能够对权限范围内任何一个班级、年级、老师办公室及其它节点进行寻呼、开会、讲课；
2、 能够监听权限范围内任意一个节点音频节目（比如：话筒讲课及其它节目）；
3、 能够点播权限范围内广播主机内音频节目收听；
运动场副控功效：
1. 能够接收主机房音频节目，并受主机房远程控制；
2. 能够和任意一个双向节点及其主机房对呼；
3. 能够直接当地播放，形成一套独立广播系统，方便集会及运动会等大型活动。
4. 能够将当地节目音频传送给权限范围内任意区域；
年级办公室使用功效：
1. 在任意双向节点全部能够依据自己权限发送音频信息给本身主管班级等；
2. 在任意双向节点能够点播权限范围内任意一个节点音频节目（比如：某老师话筒讲课或主机内音频节目）；
3．在教室端能够进行当地音频播放；
应用特征要求
简便操控
系统提供服务软件和两种控制手段来完成你对系统操作。
依据系统大小或功效大小，能够选择广播服务器或双向节点实现系统功效。经过双向节点能够实现系统全部广播功效；
比如：你能够安排好一个时间段（周、月、年）自动播放日程；你能够透过电话或Intelnet在世界上任何一个角落对你系统进行广播、操控或维护；
高度系统灵活性
全数字网络音频系统能够灵活组合，不管是超大系统还是极其细小系统，全数字网络音频系统全部能经过系统3个元素（服务软件、节点、扬声器）以最完美组合方法来满足你在音频方面要求。无需更多规格和型号产品（传统广播动辄就是几机柜设备），即可完成不一样系统配置。能够将终端和传统后级功放结合在一起使用，如：操场、体育馆、食堂。能够在有网络信息节点任何位置增加和移去终端。这么使用户很轻易地就把系统扩展，而无须增加任何主机设备和线路。
超强系统稳定性
为了确保系统稳定性，全数字网络音频系统支持以下功效设计：
超静态待机功效
全数字网络音频系统中节点在待机状态时，几乎不耗散功率，只保留一个RJ45接口，随时准备接收网络上来信号、指令。既节省了能源，又增强了各终端寿命。
分布式功率分布
全数字网络音频系统将系统功率分散到各个终端，系统中不在出现大功率功放组。此种好处是你无需担心因系统功放故障而造成系统全部或部分瘫痪。
软硬件快速自愈功效
系统含有了多重防死机功效，不管是软件还是硬件，均含有自愈功效，当系统故障时，你可经过重开机或重启软件系统方法修复系统，从而使系统快速自愈。当节点故障时，节点将自动在5秒内重启。在通常情况下，此种现象出现机率几乎为零。
低廉设备成本和安装成本：
全数字网络音频系统传输以现在极其稳定以太网为基础，配合TCP/IP协议，所以系统无需再布设另外一套线路，只需在原有以太网基础上增加对应信息点。从而降低了系统安装成本。

二、设备参数
序号
设备名称
参 数
1
控制软件
1. 标准TCP/IP网络协议，能够连接以太网；
2. 4路或以受骗地音源，并将4组当地音源实时数字化；
3. 一路麦克风输入，能够实现远程呼叫任意节点；
4. 能够同时向各个网络节点传送20路音频，其中4路为外接，另16路为文件音源；即使20路音频同时传送，整个系统所占用带宽小于2M；即每路音频所占用带宽小于100KBP/S；
5.支持WINDOWS支持全部音频格式（MP3、WAV等），不需要再配置mp3等音源软件及设备。
6. 带有检测面板，能够实时监测任意一个终端节点使用状态。
7. 带有监听功效，能监听任意一个节点播放状态；
8. 有50级权限功效，能够依据使用等级编辑使用权限；
9. 大型节目库能够容纳万首节目。连续一周无反复播放；
10. 自动播放及其定时功效：能够实现定时定点定区域定曲目播放，实现无人值守；
11. 模式播放功效，能对需要操作模式进行自动统计，并可随意自动播放。
12. 能够关闭、开启各个节点上功放；
13．自带数字均衡面板，能够实时远程调整系统中任意节点或区域音频效果；
2
控制主机
英特尔p4 3.0/512M/80G/17LCD/网络还原功效.
3
调音台
SOUNDCRAFT EPM12
12组单声道，4组立体声，4组立体声立体返回
4
座席话筒
电容鹅颈式麦克风连座
5
卡座
1、轻触式按键。
2、机械式、适用一般磁带和金属磁带
3、杜比降噪系统。
4、双卡单录
6
网络音频双向节点
1.采取嵌入式系统。集成标准网络接口，经过以太网进行传输音频信号（能够接收网络音频信号，还能将当地音频信号发送到系统中其它节点；）
2.内置用户权限密码锁；
3.一路当地音频输入，一路当地音频输出，一路监听扬声器输出接口，内置40w功率放大器；
4.一个麦克风输入口，支持现场通知、演讲；亦可经过以太网实现远程通知、演讲，不需要另设线路；
5.点播主控室校园服务器硬盘内节目源；
6.将当地播放录音同时储存到校园服务器硬盘；
7.数字音量控制；
8.带有6个以上功效按键配合汉字液晶显示器
7
网络音频标准节点
1. 标准网络接口，能够连接以太网；并经过网络接收网络音频信号；
2. 软分区，施工简单；
3. 可选功放取电口，能够给功放供电，并使功放能接收广播机房控制；
4. 静态待机功效，在没有音频信号时候，处于待机状态，一旦有音频信号来到则自动激活；
5. 一路当地音频输入，一路当地音频输出，一组扬声器输出接口；内置定阻功率放
大器.
6. 系统可设无数个节点，支持节点即插即用；
7. 一个麦克风输入口，支持现场通知、寻呼、讲课；

网络音频双向受控节点
1.采取嵌入式系统。集成标准网络接口，经过以太网进行传输音频信号（能够接收网络音频信号，还能将当地音频信号发送到系统中其它节点；）
2.内置用户权限密码锁；
3.一路当地音频输入，一路当地音频输出，一路受控220V电源接口；
4.一个麦克风输入口，支持现场通知、演讲；亦可经过以太网实现远程通知、演讲，不需要另设线路；
5.点播主控室校园服务器硬盘内节目源；
6.将当地播放录音同时储存到校园服务器硬盘；
7.数字音量控制；
8.带有6个以上功效按键配合汉字液晶显示器
8
网络音频标准受控节点
1. 标准网络接口，能够连接以太网；并经过网络接收网络音频信号；
2. 软分区，施工简单；
3. 有功放取电口，能够给功放供电，并使功放能接收广播机房控制；
4. 静态待机功效，在没有音频信号时候，处于待机状态，一旦有音频信号来到则自动激活；
5. 一路当地音频输入，一路当地音频输出，一组扬声器输出接口；内置定阻功率放
大器.
6. 系统可设无数个节点，支持节点即插即用；
7. 一个麦克风输入口，支持现场通知、寻呼、讲课；
9
10W定阻音箱
灵敏度：91dB
频率：140-14,000Hz
10
20W室内音箱
灵敏度:90dB
频率：120-16,000Hz
室内豪华音箱适合播放音乐及语音,含有卓越频率响应和高效率性能。
对人体、音乐全部有还原真实放大特征
木制外壳,适适用于室内环境
11
30W室外音柱
灵敏度:97dB
频率：150-16,000Hz
全天候户外音柱声音通透亮丽,外壳由铝镁合金制成.
可抵挡日照雨淋、风沙雪雨,适合在户内、户外长久使用
12
60w室外音柱
灵敏度:97dB
频率：150-16,000Hz
全天候户外音柱声音通透亮丽,外壳由铝镁合金制成.
可抵挡日照雨淋、风沙雪雨,适合在户内、户外长久使用
13
纯后级功放
1000w功放
100V、70V定压输出和4-16Ω定阻输出;
输入灵敏度:950mV
信噪比：65dB以上
LED电平指示
RCA插口和XLR插口供方便地环接
输出过载保护并蜂鸣告警,过热告警保护和饱和失真指示
开机延时输出,防大电流冲击
14
带前置功放
250W以上
3路话筒输入,2路AUX输入,2路AUX输出
100V、70V定压输出和4-16Ω定阻输出
5单元LED电平表,红灯失真指示
有默音功效便于插入紧急广播
各通道独立音量控制,高低音调调整
输出短路保护并蜂鸣告警
开机延时输出,防大电流冲击
单机即为一套完备小公共广播系统
15
前置放大器
话筒/线路分路音量控制,统一音调调整
含有强插(默音)功效
10路输入(5话筒、3线路、2紧急)
16
无线麦克风
机箱 1U国际标準型
载波频段 UHF 760-950MHz
接收方法 CPU控制『自动选讯接收』
振盪模式 PLL相位锁定频率合成（固定频率）
射频稳定度 ±0.005%(-10~50℃)
实用灵敏度 输入10dBμV时，S/N>70dB
最大偏移度 ±68KHz
综合S/N比 >105dB(A)
综合T.H.D. <0.5% @ 1KHz
综合频率响应 60Hz~18KHz
静音控制模式 「杂讯锁定」静音控制
音量输出 音量输出精準预设等於音头灵敏度，使用者无须调整
最大输出电压 三段式切换：+10dBV / 0dBV / -6dBV
电源供给 外加AC电源供给器，1A, 12~15V DC
尺寸 420(宽)×44(高)×204(深) mm
重量 1.7 kg
搭配发射器 手握式MH-801a +佩掛式MT-801a

三、设备清单
序号
设 备 名 称
参数
数 量
单 位
单价
累计
备注
一
广播机房
1
控制主机(含软件)
见上表
1
套

BGM，铁骑士，BOSE，奥声
2
调音台
见上表
1
台

BGM，铁骑士，BOSE，奥声
3
坐席话筒
见上表
1
支

BGM，铁骑士，BOSE，奥声
4
卡座
见上表
1
台

BGM，铁骑士，BOSE，奥声
5
CD
见上表
1
台

BGM，铁骑士，BOSE，奥声
二
教室、功效室、办公室
1
网络音频双向节点
见上表
3
台

BGM，铁骑士，BOSE，奥声
2
网络音频标准节点
见上表
67
台

BGM，铁骑士，BOSE，奥声
3
网络音频标准受控节点
见上表
2
台

BGM，铁骑士，BOSE，奥声
4
10W定阻喇叭
见上表
220
台

BGM，铁骑士，BOSE，奥声
5
5W天花
见上表
30
只

BGM，铁骑士，BOSE，奥声
6
20W室内音柱
见上表
8
只

BGM，铁骑士，BOSE，奥声
7
前置放大器
见上表
2
台

BGM，铁骑士，BOSE，奥声
8
十分区矩阵器
见上表
2
台

BGM，铁骑士，BOSE，奥声
9
报警器
见上表
2
台

BGM，铁骑士，BOSE，奥声
10
强插电源
见上表
2
台

BGM，铁骑士，BOSE，奥声
11
1000w功放
见上表
2
台

BGM，铁骑士，BOSE，奥声
12
强切音控开关
见上表
88
只

BGM，铁骑士，BOSE，奥声
13
坐席话筒
见上表
8
套

BGM，铁骑士，BOSE，奥声
三
室外及其公共部分
1
网络音频标准受控节点
见上表
11
台

BGM，铁骑士，BOSE，奥声
2
1500w功放
见上表
1
台

BGM，铁骑士，BOSE，奥声
3
1000w功放
见上表
7
台

BGM，铁骑士，BOSE，奥声
5
360w功放
见上表
2
台

BGM，铁骑士，BOSE，奥声
6
260w功放
见上表
1
台

BGM，铁骑士，BOSE，奥声
7
前置放大器
见上表
8
台

BGM，铁骑士，BOSE，奥声
8
卡座
见上表
1
台

BGM，铁骑士，BOSE，奥声
9
机柜
见上表
13
套

BGM，铁骑士，BOSE，奥声
10
无线话筒
见上表
1
套

BGM，铁骑士，BOSE，奥声
11
5W天花
见上表
60
只

BGM，铁骑士，BOSE，奥声
12
10W室内壁挂
见上表
12
只

BGM，铁骑士，BOSE，奥声
13
20W室内音柱
见上表
200
只

BGM，铁骑士，BOSE，奥声
14
30W室外音柱
见上表
36
只

BGM，铁骑士，BOSE，奥声
15
30W园林
见上表
30
只

BGM，铁骑士，BOSE，奥声
16
60W室外音柱
见上表
8
只

BGM，铁骑士，BOSE，奥声
备注：1、上述设备推荐使用BGM、铁骑士、BOSE、奥声等四个品牌。
2、投标供给商应尽可能根据上述规格要求投标，如以不一样规格、型号产品给予替换，应确保替换品质量和性能相同于或优于（不得低于）原技术、质量要求，并应附上具体性能参数对比表。
3、报价是指货物设计、制造、包装、仓储、运输、安装及验收合格之前和售后培训、保修期内上门服务发生全部含税费用；报价包含设备安装过程中使用线缆、线槽等辅材（不得单独计价）。
4、上述清单中关键设备应提供原厂制造授权书，投标时能够只提供传真复印件；中标供给商必需提交原件，不然将取消其中标资格。
5、投标供给商注册资本不得低于50万。
6、为确保制订出科学、合理投标方案，避免误投、成本核实错误等风险，各位投标供给商投标前能够先至临江高级中学进行实地考察。
7、整个项目验收合格后支付50%协议价，余款作为质量确保金于验收合格十二个月后付清。
8、投标供给商应提交5000元投标确保金，中标供给商投标确保金在中标后自动转为履约确保金，并在整个工程验收合格30天后给予退付（不计利息）。
施工服务要求
1、任何一家投标供给商中标，必需在中标后三天内依据采购人要求和实地情况提供具体施工方案和平面图，经采购人确定后方可施工，不然采购人有权拒绝所供货物，采购人和采购中心有权拒绝支付对应款项。
2、提供货物开箱后，如使用方发觉有任何问题，必需立即以一样型号货物在使用方确定时间内更换，确保其使用。
3、上述全部设备提供三年质保。质保期内提供7*二十四小时无偿上门服务，接到报修电话后8小时内响应，二十四小时现场上门；8小时内不响应，使用方将自行采取必需方法，由此产生风险和费用由供货方负担；二十四小时不能处理，必需提供备用机。
4、对于上述清单中关键设备，在设计使用寿命周期内应确保使用方方便换到原厂正宗同种规格型号配件，如不能提供同种规格型号配件，要提供无偿平滑升级。
5、中标供给商必需提供培训服务，直至采购人熟练操作利用为止。
6、签定协议后10工作日内依据采购人要求将全部货物送到指定地点，5个工作日内安装调试完成。
