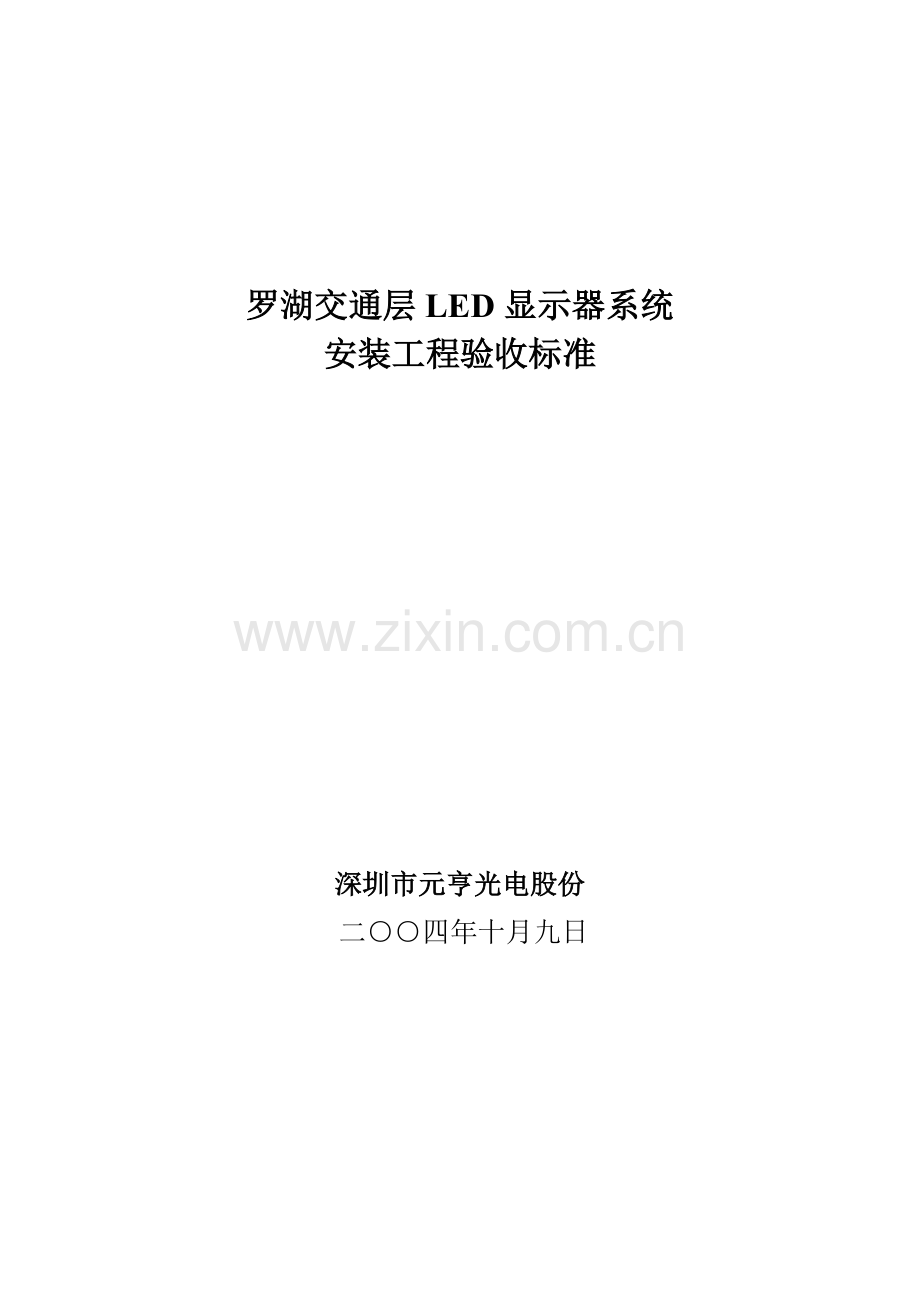

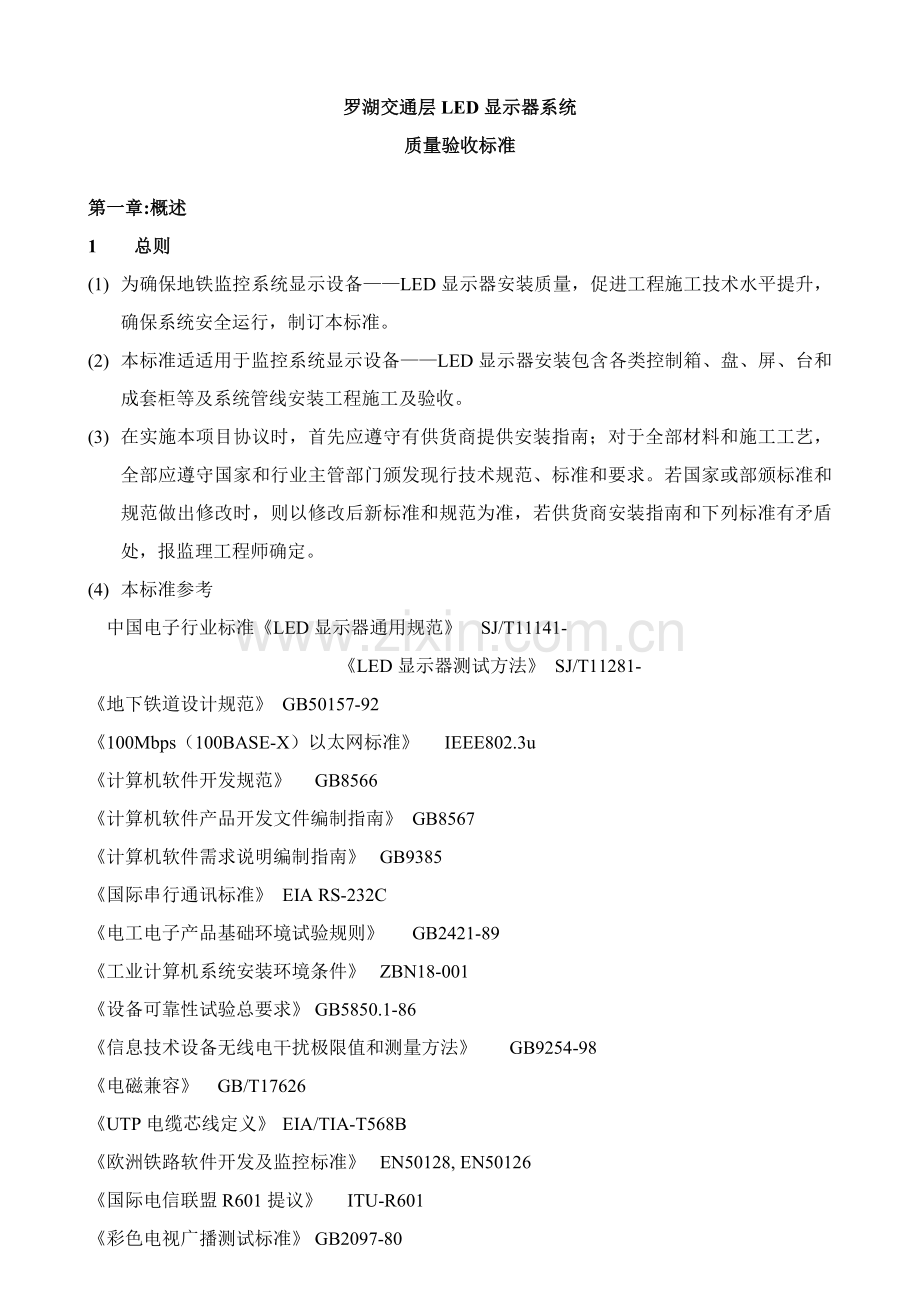

罗湖交通层LED显示器系统安装工程验收标准深圳市元亨光电股份二四年十月九日罗湖交通层LED显示器系统质量验收标准第一章:概述1 总则(1) 为确保地铁监控系统显示设备LED显示器安装质量，促进工程施工技术水平提升，确保系统安全运行，制订本标准。(2) 本标准适适用于监控系统显示设备LED显示器安装包含各类控制箱、盘、屏、台和成套柜等及系统管线安装工程施工及验收。(3) 在实施本项目协议时，首先应遵守有供货商提供安装指南；对于全部材料和施工工艺，全部应遵守国家和行业主管部门颁发现行技术规范、标准和要求。若国家或部颁标准和规范做出修改时，则以修改后新标准和规范为准，若供货商安装指南和下列标准有矛盾处，报监理工程师确定。(4) 本标准参考中国电子行业标准LED显示器通用规范 SJ/T11141- LED显示器测试方法 SJ/T11281-地下铁道设计规范GB50157-92100Mbps（100BASE-X）以太网标准IEEE802.3u计算机软件开发规范GB8566计算机软件产品开发文件编制指南GB8567计算机软件需求说明编制指南GB9385国际串行通讯标准EIA RS-232C电工电子产品基础环境试验规则GB2421-89工业计算机系统安装环境条件ZBN18-001设备可靠性试验总要求GB5850.1-86信息技术设备无线电干扰极限值和测量方法GB9254-98电磁兼容GB/T17626UTP电缆芯线定义EIA/TIA-T568B欧洲铁路软件开发及监控标准EN50128, EN50126国际电信联盟R601提议ITU-R601彩色电视广播测试标准GB2097-80国际电信联盟R653提议ITU-R653国际电气和电子工程师协会（IEEE）标准电子工业协会（EIA）标准等制订。(5) 本标准未尽之处根据国家现行相关规范实施。2 术语（1） 乘客资讯系统（PIS）基于同一运行平台及服务器,实现为乘客提供资讯服务显示及控制系统。（2） LED显示器（LED DISPLAY PANEL）经过一定控制方法，由LED器件阵列组成显示器幕。（3） 双基色（TWO BASIC COLOR）由红、绿两种基色组成。（4） 全彩色（FULL COLOR）由红、绿、蓝三种基色组成。（5） 亮度（BRIGHTNESS）LED显示器单位面积上发光强度，单位cd/m2。（6） 灰度（GREY SCALE）LED显示器同一级亮度中从最暗到最亮之间能够区分亮度等级。（7） 像素（PIXEL）LED显示器成像最小单元。（8） 像素间距（PITCH）相邻像素中心距离。（9） 显示模块（MODULE）组成LED显示器在结构上独立最小单元。（10） 视角（VIEW ANGLE）观察亮度下降到沿LED显示器法线方向观察亮度1/2时和法线夹角2倍值。（11） 最大亮度(MAX BRIGHTNESS)各基色最大灰度、最大亮度时LED显示器法线方向观察亮度。（12） 平整度(LEVEL UP DEGREE)发光体组成显示器表面凹凸程度。（13） 失控像素(OUT OF CONTROL PIXEL)发光状态和控制区域显示方法不一样像素。（14） 刷新频率(REFRESH RATIO)LED显示器显示数据每秒被反复显示次数。（15） 交接验收(handing over inspection)由施工承接方和完成方经双方检验并对可否继续施工作出确定活动。（16） 主控项目(dominant item)工程中安全和使用功效，对工程质量起决定性作用检验项目。（17） 通常项目(general item)除主控项目以外检验项目.（18） 抽样检验(sampling inspection)根据要求抽样方案，随机地从进场材料、构配件、设备或工程检验项目中，按检验批抽取一定数量样本所进行检验。（19） 抽样方案(sampling scheme)依据检验项目标特征所确定抽样数量和方法。（20） 观感质量(quality of appearance)经过观察和必需量测所反应工程外在质量。（21） 返修(repair)对工程不符合标准要求部位采取整修等方法。（22） 返工(rework)对不合格工程部位采取重新制作、重新施工等方法。3 基础要求3.1通常要求（1） LED系统LED显示器工程质量验收应包含工程实施及质量控制、系统检测和完工验收。（2） LED系统LED显示器工程质量验收应按“先产品，后系统；先各系统，后系统集成”次序进行。（3） LED系统LED显示器工程包含LED条屏、室内双基色屏、室外双基色屏和LED全彩色显示器。（4） LED系统LED显示器工程现场质量管理应符合下表要求。3.2产品质量检验3.2.1 本规范所包含产品应包含LED系统LED显示器系统中使用材料、硬件设备、软件产品和工程中应用多种系统接口。3.2.2 产品质量检验应包含列入中国实施强制性产品认证产品目录或实施产品许可证和上网许可证管理产品，未列入强制性认证产品目录或未实施生产许可证和上网许可证管理产品应按要求程序经过产品检测后方可使用。3.2.3 产品功效、性能等项目标检测应按对应现行国家产品标准进行；供需双方有特殊要求产品，可按协议要求或设计要求进行。3.2.4 对不含有现场检测条件产品，可要求进行工厂检测并出具检测汇报。3.2.5 硬件设备及材料质量检验关键应包含安全性、可靠性及电磁兼容性等项目，可靠性检测可参考生产厂家出具可靠性检测汇报。3.2.6 软件产品质量应按下列内容检验：(1) 商业化软件，如操作系统、数据库管理系统、应用系统软件、信息安全软件和网管软件等应做好使用许可证及使用范围检验；(2) 由系统承包商编制用户应用软件、用户组态软件及接口软件等应用软件，除进行功效测试和系统测试之外，还应依据需要进行容量、可靠性、安全性、可恢复性、兼容性、自诊疗等多项功效测试，并确保软件可维护性。(3) 全部自编软件均应提供完整文档（包含软件资料、程序结构说明、安装调试说明、使用和维护说明书等）。3.2.7系统接口质量应按下列要求检验：(1) 系统承包商应提交接口规范，接口规范应在协议签署时由协议签定机构负责审定；(2) 系统承包商应依据接口规范制订接口测试方案，接口测试方案经检测机构同意后实施。系统接口测试应确保接口性能符合设计要求，实现接口规范中要求各项功效，不发生兼容性及通信瓶颈问题，并确保系统接口制造和安装质量。4 工程质量验收划分工程质量验收应划分为设备数量、硬件参数、安装结构、软件功效验收。5 工程质量验收5.1设备数量合格应符合下列要求：（1） LED显示器屏体数量、种类合乎技术规格书要求。（2） 相关配件、备件合乎要求。5.2硬件参数质量验收合格应符合下列要求：（1） LED显示器硬件参数合乎技术规格书要求。（2） 质量控制资料应完整。5.3安装结构工程质量验收合格应符合下列要求：（1） 安装结构质量均应验收合格。（2） 观感质量验收应符合要求。5.4软件功效质量验收合格应符合下列要求：（1） 软件功效质量均应验收合格。（2） 质量控制资料应完整。（3） 软件功效相关检测资料应完整。5.5当工程质量不符合要求时，应按下列要求进行处理：（1） 经返工重做或更换、设备检验批，应重新进行验收。（2） 经有资质检测单位判定能够达成设计要求检验批，应给予验收。反之，达不到设计要求、但经原设计单位核实仍能够满足结构安全和使用功效检验批，可给予验收。（3） 经过返修仍不能满足安全使用要求分部工程，严禁验收。6 工程质量验收程序和组织6.1工程质量应由监理工程师（建设单位技术责任人）组织施工单位项目专业质量（技术）责任人等进行验收。6.2工程完工后，施工单位应自行组织相关人员进行检验评定，并向建设单位提交工程验收汇报。6.3建设单位收到工程验收汇报后，应由建设单位（项目）责任人组织施工、设计、监理等单位（项目）责任人进行工程验收。6.4当参与验收各方对工程质量验收意见不一致时，可请当地建设行政主管部门或工程质量监督机构协调。6.5单位工程质量验收合格后，建设单位应在要求时间内将完工验收汇报和相关文件，报建设行政管理部门立案。第二章 质量验收标准1. 通常要求1.1 工程实施及质量控制1.1.1设备及材料进场（1） 必需根据协议技术文件和工程设计文件要求,对设备、材料和软件进行进场验收。进场验收应有书面统计和参与人签字，并经监理工程师或建设单位验收人员签字。未经进场验收合格设备、材料和软件不得在工程上使用和安装。经进场验收设备和材料应按产品技术要求妥善保管。（2） 设备和材料进场验收具体要求以下：l 外观完好，产品无损伤、无暇疵，品种、数量、产地符合要求；l 进口产品应提供原产地证实和商检证实，配套提供质量合格证实、检测汇报及安装、使用、维护说明书等文件资料应为汉字文本（或附汉字译文）。（3） 控制柜（屏、台）、蓄电池柜、不间断电源柜、动力、照明配电箱应符合下列要求：l 查验合格证和随带技术文件，实施生产许可证和安全认证产品，有许可证编号和安全认证标志。不间断电源柜有出厂试验统计；l 外观检验：有铭牌，柜内元器件无损坏丢失、接线无脱落脱焊，蓄电池柜壳体无碎裂、漏液，充油、充气设备无泄露，涂层完整，无显著碰撞凹陷。（4） 电线、电缆应符合下列要求：l 按批查验合格证，合格证有生产许可证编号，按额定电压450/750V及以下聚氯乙烯绝缘电缆GB 5023.15023.7标准生产产品有安全认证标志；l 外观检验：包装完好，抽检电线绝缘层完整无损，厚度均匀。电缆无扁、扭曲，铠装不松卷。耐热、阻燃电线、电缆外护层有显著标识和制造厂标：l 按制造标准，现场抽样检测绝缘层厚度和圆形线芯直径；线芯直径误差小于标称直径1%；l 对电线、电缆绝缘性能、导电性能和阻燃性能有异议时，按批抽样送有资质试验室检测。（5） 导管应符合下列要求：l 按批查验合格证；l 外观检验：钢导管无压扁、内壁光滑。非镀锌钢导管无严重锈蚀，按制造标准油漆出厂油漆完整；镀锌钢导管镀层覆盖完整、表面无锈斑；绝缘导管及配件不碎裂、表面有阻燃标识和制造厂标。l 按制造标准现场抽样检测导管管径、壁厚及均匀度。对绝缘导管及配件阻燃性能有异议时，按批抽样送有资质试验室检测。（6） 镀锌制品（支架、横担、接地极、避雷用型钢等）和外线金具应符合下列要求：l 按批查验合格证或镀锌厂出具镀锌质量证实书；l 外观检验：镀锌层覆盖完整、表面无锈斑，金具配件齐全，无砂眼；l 对镀锌质量有异议时，按批抽样送有资质试验室检测。（7） 电缆桥架、线槽应符合下列要求：l 查验合格证；l 外观检验：部件齐全，表面光滑、不变形；钢制桥架涂层完整，无锈蚀；玻璃钢制桥架色泽均匀，无破损碎裂；铝合金桥架涂层完整，无扭曲变形，不压扁，表面不划伤（8） 各类LED显示器设备进场验收要求：l 查验合格证和随带技术文件；l 外观检验：铭牌、附件齐全，电气接线端子完好，设备表面无缺损，涂层完整。（9） 信息网络系统设备、材料进场验收要求除遵照本规范第3.3.4和第3.3.5条要求实施外，还应进行：l 有序列号设备必需登记设备序列号；l 网络设备开箱后通电自检，查看设备状态指示灯显示是否正常，检验设备开启是否正常；l 计算机系统、网管工作站、UPS电源、服务器、数据存放设备、路由器、防火墙、交换机等产品按本规范第3.2节要求实施。1.1.2设备安装前，建筑工程应含有下列条件：（1） 已完成供电及信号线缆建筑施工；（2） 预埋管及预留孔符合设计要求；（3） 相关设备安装就位，并应预留好设计文件中要求控制信号接入点。1.1.3 施工中安全技术管理，应符合建设工程施工现场供用电安全规范GB 50194和施工现场临时用电安全技术规范JGJ 46中相关要求。(1) 采取现场观察、查对施工图、抽查测试等方法，对工程设备安装质量进行检验和观感质量验收。(2) 控制和其它设备安装时应符合GB 50303第6章及第7章、设备文件和产品技术文件要求。1.1.4 工程调试完成后，系统承包商要对控制及系统功效（含系统联动功效）进行现场测试；系统功效、通信接口功效要逐项测试；并填写系统自检表。1.1.5 工程调试完成经和工程建设单位协商后可投入系统试运行，应由建设单位或物业管理单位派出管理人员和操作人员进行试运行，认真作好值班运行统计；并应保留试运行原始统计和全部历史数据。1.2 系统检测1.2.1 LED显示系统检测应以系统功效和性能检测为主，同时对现场安装质量、设备性能及工程实施过程中质量统计进行抽查或复核。1.2.2 LED显示系统检测应在系统试运行连续投运时间不少于1个月后进行。1.2.3 LED显示设备检测应依据工程协议技术文件、设计图文件、设计变更审核文件、设备及产品技术文件进行。1.2.4 LED显示系统检测时应提供以下质量控制统计：（1）元材料检验统计；（2）生产过程检验验收统计；（3）工程安装质量检验及观感质量验收统计；（4）设备及系统自检测统计；（5）系统试运行统计。2.环境条件工作环境：环境温度：060相对湿度：099地震烈度：7度存放环境：材料库、备品备件室环境温度：060相对湿度：099地震烈度：7度3.组成3.1双基色控制器：每个室内双基色显示控制器采取单片机和Flash存放卡来实现，控制器安装于室内双基色显示器背部/上部。控制器经过网卡和车站局域网交换机建立TCP/IP连接，接收多种控制信号和显示信息；经控制器将这些信息解释成为能够在屏体上显示格式后，再经过一根专用电缆连接到屏体显示。3.2全彩屏控制器：多媒体全彩色显示器可实时播放视频节目，也可用来举行关键会议和公布关键信息。因为实时视频节目采取数字DVB-IP封包传送，所以全彩屏控制器包含有DVB-IP解码器，能够对DVB-IP视频流进行实时解码。对于通常文字和图片信息，控制器将依据目前显示版式安排，将信息解释后显示在屏体对应窗口。每块全彩屏显示控制器由一台工业级PC负担。在车站局域网内被视为一个独立IP节点和交换机进行双向通信，再将接收到多种信息经过专用电缆传送至屏体显示。3.3功效3.3.1支持信息类型3.3.1.1紧急灾难信息 火警、台风警报、洪水警报等 紧急站务警告信息，如停电、停止服务等 相关乘客人身安全临时信息，如乘车安全须知 逃逸、疏散方向指示，如紧急出口指示3.3.1.2列车服务信息 列车时刻表 列车阻塞等异常信息 下班车到站、离站时间 尤其列车服务安排信息3.3.1.3乘客引导信息 动态指示信息 逃逸、疏散方向指示 地铁服务终止通告 换乘站换乘信息 地面交通指示信息3.3.1.4通常站务信息和公共服务信息 日期和时钟信息 票务信息 公益广告信息 天气、新闻、股市等信息 地面公共交通汽车接驳信息 公安提醒（如当心扒手）3.3.1.5商业信息 视频商业广告 视频形象宣传片 图片商业广告 文字商业广告 各类分类广告3.3.2媒体信息显示方法采取优异图文处理技术，支持多个文字、图片、视频显示方法，画面显示风格多样，同时支持同屏幕多区域信息显示方法。3.3.2.1文本显示 支持多个文本格式，包含纯文本.TXT文件、Windows Office Word、Excel文件、RTF文件、ASIIC文件格式、HTML文件格式显示、录入、保留。 支持多语种文字显示，支持简体汉字、英文字符显示。 用户能够自定义文字显示属性，包含加边、加影、字体、大小设置。 支持多个文字显示方法：底行滚动、闪烁显示、上下左右滑动、淡入淡出等效果。3.3.2.2动画和图像显示 支持TGA动画图像序列底导入和播出。 支持FLASH动画底播出。 支持全部图片格式导入和播出，JPG、TGA、BMP、PSD等图片格式。 图片底播出支持多个表现形式：滚屏、淡入淡出、滑像、溶像、擦除等效果。 图片大小、长宽比用户可调。3.3.2.3视频播放 系统支持多个视频媒体格式，包含MPEG-2、MPEG-1、MPEG-4等格式。 支持中心子系统对各站数字电视视频广播和当地视频素材播出。 视频窗口位置和缩放用户能够自定义。 支持多个信号源：DVD播放机、VCD播放机、有线电视端子、现场视频直播、数字电视DVB接口。3.3.2.4时钟显示 支持数字式时钟显示和模拟式时钟显示。 时钟位置、大小用户能够调整。 模拟时钟指针、表盘式样、颜色用户能够自定义调整。3.3.3软件功效3.3.3.1LED视频屏显示控制器软件功效ALED视频屏显示控制器功效接口示意图BLED视频屏显示控制器软件含有以下功效 能够自主独立地工作、实现智能系统容错能力 全部LED视频屏显示控制器全部是直接被车站服务器集中管理，共同 协调地工作，显示播放指定内容。 依据不一样终端显示器特征及及被放置地理位置，每一LED视频屏显示控制器能够指定独立屏幕分局。这么，单一终端显示器能够多窗口同时播放不一样信息内容，如同时播放广告信息、时钟、新闻股市等等、乘客引导信息等等。 当终端显示器跟中心网络通讯断开时，LED视频屏显示控制器能够依据预先设定，在指定子窗口显示乘客疏导信息，以应付部分紧急灾难发生时，PIS网络通讯被损坏，但PIS终端显示器仍能显示部分紧急疏导信息。 多媒体信息支持LED视频屏显示控制器支持多个多媒体格式信息播放，包含文本动画显示、图像动画显示、MPEG-2（DVD）、MPEG（VCD）、AVI影视文件显示、多种常见文件格式文件显示（包含Flash、RTF等文件格式）、网络视频流显示、网页显示、模拟时钟及数字时钟显示。 支持动态分屏播放模式 能够依据不一样终端显示器特征及及放置地理位置，所以不一样终端显示器能够设置成不一样分辨率模式、屏幕子窗口划分结构。 LED视频屏显示控制器能够依据时间表预先设定，动态地改变终端显示器幕屏幕布局。 LED视频屏显示控制器采取动态屏幕分割技术，所以终端显示器上分屏布局改变时不需要重新开启机器。 全部子窗口中播放节目能够自动缩放至适合子窗口显示 支持子窗口分屏播放模式。 每一分屏子窗口全部能够播放全部系统支持节目类型，如视像节目、图像动画节目、文本动画节目、时钟显示、常见文件显示等等。 LED视频屏显示控制器每一分屏子窗口能够单独设置背景图像经过广告审片/广告管理工作站，操作员能够设定每一分屏子窗口背景图片。终端显示器播放时间表时，当指定子窗口没有信息需要播放，则此子窗口将显示指定背景图片。 含有当地缓存播放数据功效LED视频屏显示控制器能够最多缓存三个月时间表，所以操作员能够将时间表等相关数据提前下载至LED视频屏显示控制器。这么，即使LED视频屏显示控制器和车站服务器网络连接断开，LED视频屏显示控制器仍能按时间表，继续正常播放指定节目信息。 含有网络容错功效，在网络发生故障时，LED视频屏显示控制器仍能正常工作，不受网络状态影响。 经过TCP/IP协议，跟车站服务器进行通讯和数据交换。LED视频屏显示控制器支持以太局域网RJ-45接口，但经过配置不一样网络接口卡，LED视频屏显示控制器处理功效是能够兼容全部支持TCP/IP网络。 播放信息能依据不一样优先等级进行解释播放，高优先级信息能够依据预定义规则中止打断正在播放低优先级信息，优先播放。不一样优先等级信息中止打断规则以下： 低优先级信息不能打断高优先级信息。 高优先级信息能够打断低优先级信息。 对于相同优先级信息，以后信息能够打断目前播放信息。 紧急灾难信息是最高优级信息，能够中止打断其它全部优先等级信息 含有磁盘空间自动维护功效LED视频屏显示控制器自动维护程序能够天天自动触发，自动删除无用数据，确保预留足够可用磁盘空间。自动维护程序能够自动删除无用节目数据，自动导出上传并删除LED视频屏显示控制器中多种日志数据（告警日志、事件日志、节目播放日志等）。 LED视频屏显示控制器含有可用存放空间自动告警功效。当LED视频屏显示控制器可用存放空间降低至警告线时，LED视频屏显示控制器能够将警告信息发送至车站服务器，车站服务器再将警告信息汇总至中心服务器，再由中心服务器实现智能告警，提醒操作员及早处理问题，避免系统出现播放故障。3.4系统硬件技术参数3.4.1全彩屏技术参数序号项 目参数指标1像素规格美国Cree管芯，香港COTCO封装，1纯红1纯绿1纯蓝全彩色表贴LED2像素间距6mm3像素密度27780点/4白平衡时最大亮度大于cd/5屏体分辨率704 (列)432 (行)6最好可视距离5m100m7屏体功耗最大1800W/平方米，平均800W/平方米8亮度调整128级9视角水平：160 ，上下16010色温5600K，可调11灰度等级红、绿、蓝各1024级12显示颜色种颜色13刷新速度150帧/秒，无闪烁感，可对屏幕进行摄像14扫描速度1200Hz15显示模式12801024、1024768、800600或640480自适应16控制方法同时控制，屏幕像素和监视器像素一一对应17连续工作时间72（Hr）18屏体寿命100,000(Hrs)19平均无故障时间10,000(Hrs)20杂点率万分之一，无连续失控点21屏体防护系统含有防高温、防腐蚀、防尘等20年有效22系统工作环境温度-20+8523系统工作环境湿度5%97%RH24工作电压AC 220V15%，50Hz2 Hz25拼装方法箱体拼装26操作系统Windows3.4.2双基色屏技术参数序号项 目参数指标1像素规格1红1黄绿二合一双基色封装，台湾圆宏芯片2像素间距6mm3像素密度27780点/4白平衡时最大亮度大于700cd/5屏体分辨率352 (列)432 (行)6最好可视距离5m100m7屏体功耗最大750W/平方米，平均500W/平方米8视角水平：160 ，上下1609灰度等级红、绿各256级10显示颜色2562=65536种颜色11刷新速度150帧/秒，无闪烁感，可对屏幕进行摄像12扫描速度1200Hz13显示模式12801024、1024768、800600或640480自适应14控制方法异步控制，屏幕像素和监视器像素一一对应15连续工作时间72（Hr）16屏体寿命100,000(Hrs)17平均无故障时间10,000(Hrs)18杂点率万分之一，无连续失控点19屏体防护系统含有防高温、防腐蚀、防尘等20年有效20系统工作环境温度-20+8521系统工作环境湿度5%97%RH22工作电压AC 220V15%，50Hz2 Hz23拼装方法箱体拼装24操作系统Windows工程安装质量检验统计表 工程名称安装地址规格型号安装日期外框尺寸框架结构安装人员责 任 人安装报告安装方法包边及边框、支架 通讯距离采取系统布线说明其她说明 施工单位检验结果 检验员： 日期：监理（建设）单位检验结果 监理工程师： 日期：工程质量验收统计工程名称结构类型层数施工单位技术部门责任人质量部门责任人分包单位分包单位责任人分包技术责任人序号检验部位、区段施工单位检验评定结果监理单位验收结论1234567检验结论项目专业 技术责任人： 年 月 日验收结论监理工程师 ： 年 月 日
