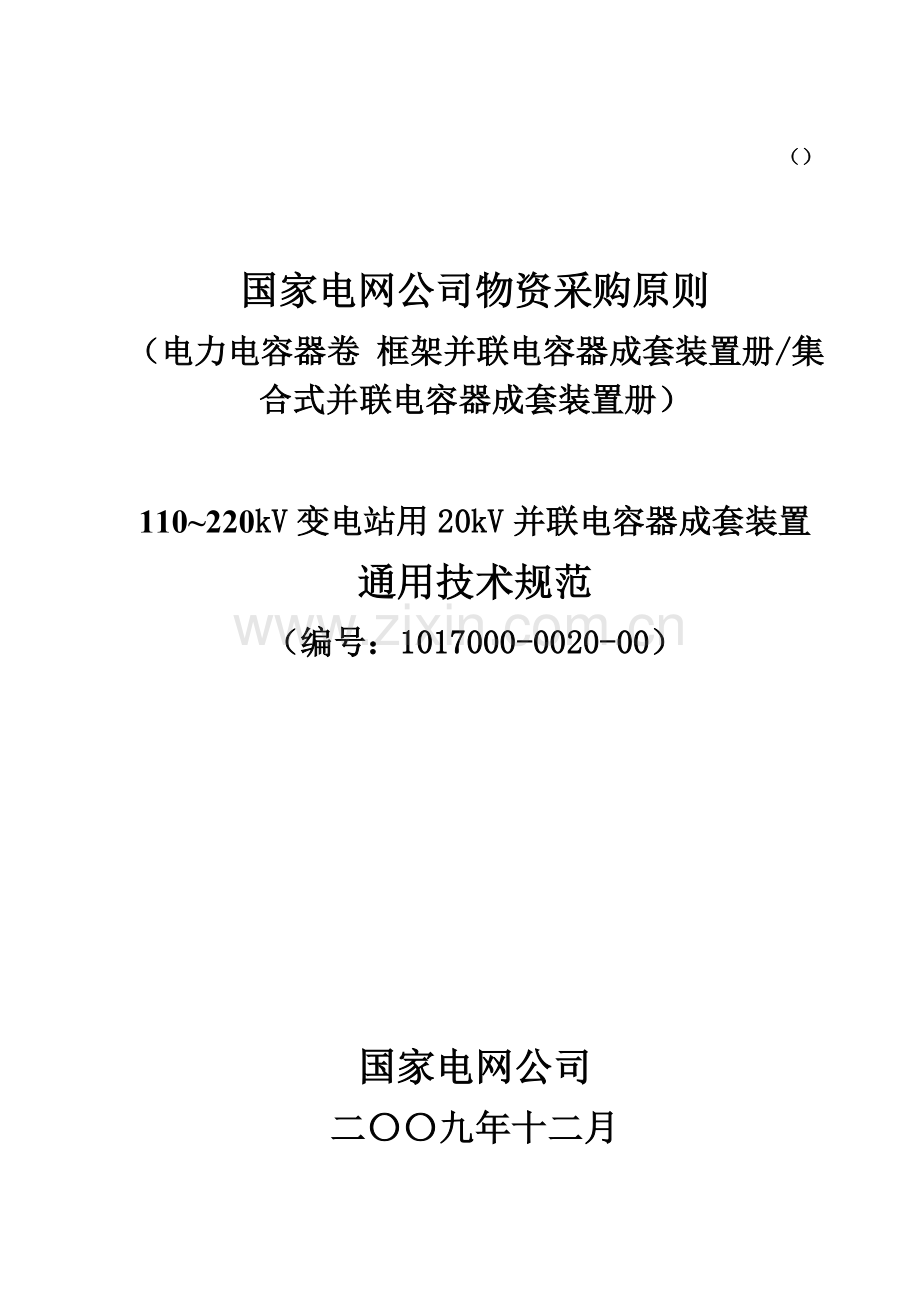

110-220kV变电站用20kV并联电容器成套装置通用关键技术标准规范.doc

（）

国家电网公司物资采购原则
（电力电容器卷 框架并联电容器成套装置册/集合式并联电容器成套装置册）

110~220kV变电站用20kV并联电容器成套装置
通用技术规范
（编号：1017000-0020-00）

国家电网公司
二〇〇九年十二月

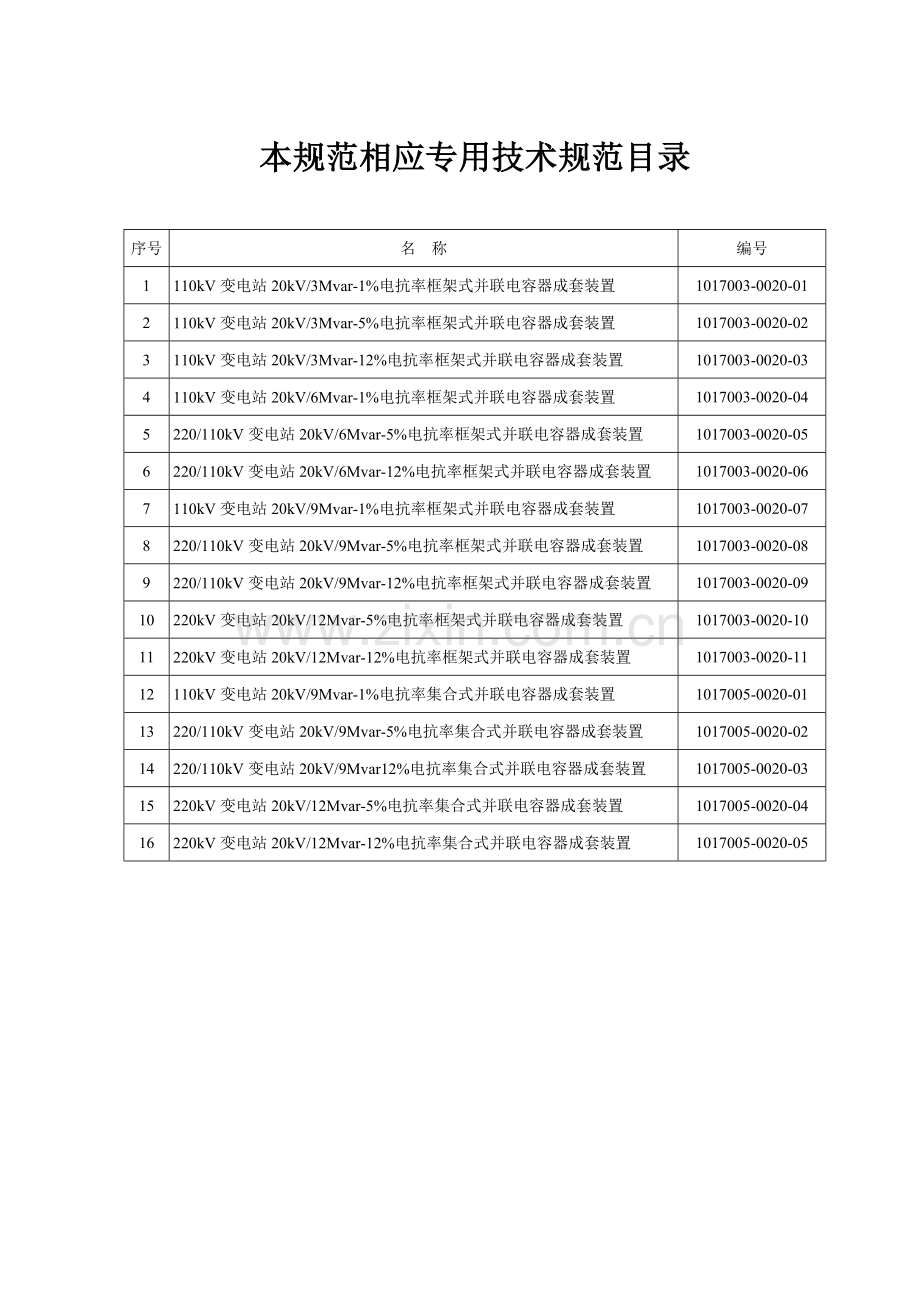

本规范相应专用技术规范目录

序号
名 称
编号
1
110kV变电站20kV/3Mvar-1%电抗率框架式并联电容器成套装置
1017003-0020-01
2
110kV变电站20kV/3Mvar-5%电抗率框架式并联电容器成套装置
1017003-0020-02
3
110kV变电站20kV/3Mvar-12%电抗率框架式并联电容器成套装置
1017003-0020-03
4
110kV变电站20kV/6Mvar-1%电抗率框架式并联电容器成套装置
1017003-0020-04
5
220/110kV变电站20kV/6Mvar-5%电抗率框架式并联电容器成套装置
1017003-0020-05
6
220/110kV变电站20kV/6Mvar-12%电抗率框架式并联电容器成套装置
1017003-0020-06
7
110kV变电站20kV/9Mvar-1%电抗率框架式并联电容器成套装置
1017003-0020-07
8
220/110kV变电站20kV/9Mvar-5%电抗率框架式并联电容器成套装置
1017003-0020-08
9
220/110kV变电站20kV/9Mvar-12%电抗率框架式并联电容器成套装置
1017003-0020-09
10
220kV变电站20kV/12Mvar-5%电抗率框架式并联电容器成套装置
1017003-0020-10
11
220kV变电站20kV/12Mvar-12%电抗率框架式并联电容器成套装置
1017003-0020-11
12
110kV变电站20kV/9Mvar-1%电抗率集合式并联电容器成套装置
1017005-0020-01
13
220/110kV变电站20kV/9Mvar-5%电抗率集合式并联电容器成套装置
1017005-0020-02
14
220/110kV变电站20kV/9Mvar12%电抗率集合式并联电容器成套装置
1017005-0020-03
15
220kV变电站20kV/12Mvar-5%电抗率集合式并联电容器成套装置
1017005-0020-04
16
220kV变电站20kV/12Mvar-12%电抗率集合式并联电容器成套装置
1017005-0020-05

20kV并联电容器装置原则技术规范使用阐明
一、总体阐明
1、本原则技术规范分为通用某些、专用某些。
2、项目单位依照需求选取所需设备技术规范，技术规范通用某些条款及专用某些固化参数原则上不能更改。
3、项目单位应按实际规定填写“项目需求某些”。如的确需要改动如下某些，项目单位应填写专用某些“表8 项目单位技术差别表”并加盖该网、省公司物资部（招投标管理中心）公章，与辅助阐明文献随招标筹划一起提交至招标文献审查会：
①改动通用某些条款及专用某些固化参数；
②项目单位规定值超过原则技术参数值；
③需要修正污秽、温度、海拔等条件。
经标书审查会批准后，对专用某些修改形成“表8 项目单位技术差别表”，放入专用某些中，随招标文献同步发出并视为有效，否则将视为无差别。
4、对扩建工程，项目单位应在专用某些提出与原工程相适应一次、二次及土建接口规定。
5、技术规范页面、标题、原则参数值等均为统一格式，不得随意更改。
6、投标人逐项响应技术规范专用某些中“1 原则技术参数”、“2 项目需求某些”和“3 投标人响应某些”三某些相应内容。填写投标人响应某些，应严格按招标文献技术规范专用某些“项目单位规定值”一栏填写相应招标文献投标人响应某些表格。投标人填写技术参数和性能规定响应表时，如有偏差除填写“表9 投标人技术偏差表”外，必要时应提供相应实验报告。
二、详细使用阐明
1、本并联电容器装置采购规范使用范畴涵盖110~220kV变电站，并联电容器装置电压级别为20kV，其单套额定容量由3000kvar到1kvar，共计16种规格，物资采购通用及专用技术规范共17本（通用技术规范1本和专用技术规范16本，其中6本为220/110kV变电站共用）。
2、并联电容器装置物资采购原则目录中设备编号含义如下所示：

例1：1C-DK3000/500-5N表达110kV变电站用20kV框架式并联电容器装置，单组容量为3000kvar，单台电容器容量为500kvar，电抗率为5%，单台电容器保护方式采用内熔丝加继电保护。
例2：2C-DH9000/3000-5N(J)表达220kV变电站用20kV集合式并联电容器装置，单组容量为9000kvar，单台电容器容量为3000kvar，电抗率为5%，对有内熔丝电容器，设备编号为2C-DH9000/3000-5N，单台电容器保护方式采用内熔丝加继电保护；对无内熔丝电容器，设备编号为2C-DH9000/3000-5J，单台电容器保护方式仅采用继电保护。
3、项目单位在选取采购原则技术规范时，应依照项目变电站电压级别、并联电容器装置电压级别等特性参数，在上述16本物资采购原则专用技术规范中进行选取，并按通用和专用技术规范编写项目招标文献。
4、物资采购原则专用技术规范封页有两个变电站电压级别时，表达此技术规范合用两种电压级别变电站，例如：“220/110kV变电站20kV/6Mvar-5%电抗率框架式并联电容器成套装置”表达该技术规范既合用于220kV也合用于110kV变电站。
5、物资采购原则通用技术规范条款和参数与16个专用技术规范中配套使用，不应随意修变化动。
6、专用技术规范原则技术参数中，有两种可供选取设备型号或技术参数时，有关单位应依照需要选取其中一种填入相应栏目内。
7、投标人应严格控制单台电容器和电容器组电容值偏差，以避免电容器组初始不平衡电流或电压值过大，从而影响继电保护动作定值整定。如任意提高保护动作整定值，会减少保护动作敏捷度，甚至形成保护无敏捷度状态。此时，一旦浮现一只电容器故障时，会波及完好电容器安全，扩大事故范畴，导致众多电容器损坏，甚至会浮现电容器壳体爆裂、喷油起火事故发生。为此，投标单位必要提供初始不平衡电容值和保护动作定值参数值。

目 录

1 总则 1
1.1 普通规定 1
1.2 投标人应提供资格文献 1
1.3 投标人应提供技术文献 1
1.4 必要提交技术数据和信息 2
1.5 备品备件 3
1.6 专用工具与仪器仪表 3
1.7 现场检查 3
1.8 安装、调试、性能实验、试运营和验收 3
1.9 原则 3
2 构造及其她规定 4
2.1 构造规定 4
2.2 一次、二次及土建接口规定 4
3 实验 5
3.1 电容器装置实验 5
3.2 电容器实验 6
3.3 放电线圈实验 6
3.4 金属氧化物避雷器实验 7
3.5 支柱绝缘子实验 8
3.6 隔离开关和接地开关实验 8
3.7 不平衡保护用电流互感器 8
3.8 集合式电容器实验（对集合式电容器装置，应进行本实验） 9
4 技术服务、设计联系、工厂检查和设备监造 9
4.1 技术服务 9
4.2 在卖方工厂检查和监造 10
5 设备通用技术参数和性能规定 11
5.1 电容器装置通用技术参数和性能规定 11
5.2 单台电容器通用技术规定 12

1 总则
1.1 普通规定
1.1.1 投标人应具备招标公示所规定资质，详细资质规定详见招标文献商务某些。
1.1.2 投标人须仔细阅读涉及本技术规范（技术规范通用和专用某些）在内招标文献阐述所有条款。投标人提供电容器应符合招标文献所规定规定，投标人亦可以推荐符合本招标文献规定类似定型产品，但必要提供详细技术偏差。如有必要，也可以在技术投标文献中以“对规范书意见和同规范书差别”为标题专门章节加以详细描述。
1.1.3 本招标文献技术规范提出了对电容器技术参数、性能、构造、实验等方面技术规定。
1.1.4 本招标文献提出是最低限度技术规定，并未对一切技术细节做出规定，也未充分引述关于原则和规范条文，投标人应提供符合本技术规范引用原则最新版本原则和本招标文献技术规定全新产品，如果所引用原则之间不一致或本招标文献所使用原则如与投标人所执行原则不一致时，按规定较高原则执行。
1.1.5 如果投标人没有以书面形式对本招标文献技术规范条文提出差别，则意味着投标人提供设备完全符合本招标文献规定。如有与本招标文献规定不一致地方，必要逐项在“技术差别表”中列出。
1.1.6 本招标文献技术规范将作为订货合同附件，与合同具备同等法律效力。本招标文献技术规范未尽事宜，由合同签约双方在合同谈判时协商拟定。
1.1.7 本招标书中涉及关于商务方面内容，如与招标文献第一卷商务某些有矛盾时，以商务某些为准。
1.1.8 本招标文献技术规范中通用某些各条款如与技术规范专用某些有冲突，以专用某些为准。
1.2 投标人应提供资格文献
投标人在投标文献中至少应提供下列关于资格文献，否则视为非响应性投标，如发既有失实状况，招标方有权回绝该投标。
1.2.1 投标人或供货厂（商）近来　3　年内同类设备销售记录及相应最后顾客使用状况证明。
1.2.2 投标人或供货厂（商）拥有有权威机关颁发ISO 9000系列认证书或等同质量保证体系认证证书。
1.2.3 投标人或供货厂（商）具备履行合同所需技术、生产设备及能完毕出厂实验实验设备等生产能力文献资料。
1.2.4 投标人有能力履行合同设备维护保养、修理及其她服务义务文献。
1.2.5 投标人或供货厂（商）提供同类设备按国标和电力行业原则进行、有效（五年内）型式实验报告和近期例行实验报告。
1.2.6 投标人和供货厂（商）应提供装置所使用电容器鉴定证书。
1.3 投标人应提供技术文献
1.3.1 技术文献发送
供货商在合同订立后须提供下列技术文献。
1）卖方向买方提供资料和图纸。
表1 卖方向买方提供资料和图纸
序号
文 件 名
份数
交付时间
接图单位
1
承认图
见技术规范专用某些
2
最后图①
3
阐明书

4
例行实验报告

① 除表中提供技术文献外，供货商应提供在AutoCAD R14.0版本下所有最后图CAD磁盘（.DWG格式文献）。
2）规定技术文献及寄送时间。
表2 规定技术文献及寄送时间
序号
文献内容
寄送时间
接图单位
份数
1
图纸类
（1）组装图：应表达设备总装配状况，涉及外形尺寸，设备重心位置与总质量、油重；绝缘子或瓷套爬电距离，电气净距；受风面积，固有频率；一次接线端子板及线夹位置，大小尺寸，材料及容许作用力（三个方向）；运送尺寸和质量；端子箱位置，电缆入口位置等并附电气和机械特性数据。
（2）基本图：应标明设备尺寸、基本螺栓位置和尺寸，作用于基本静态力等。
（3）额定铭牌图、吊装图、运送包装示意图，涉及运送尺寸等。
（4）其她：1）标明接线原理图；
2）给出保护配备及计算书
（1）合同订立后
2 周内，供货商应提供承认图纸。
（2）项目单位方在收到承认图纸后 2 周内，应将经确认1份图纸寄送给供货商。
（3）供货商收到经确认图纸 2 周内提出最后图
见技术规范专用某些
2
组装后设备机械强度计算报告
合同订立后4周内
3
阐明书
应涉及下列内容：
（1）安装、运营、维护和所有附件完整阐明和数据；
（2）产品技术条件；
（3）额定值和特性资料；
（4）所有附件所有部件序号完整资料；
（5）例行实验数据；
（6）表达设备构造图以及对基本技术规定；
（7）装箱单及包装阐明；
（8）合格证。
其她合用资料和阐明
设备装运前4周
4
实验报告
（1）有效（同型产品五年内）型式实验报告（涉及重要部件）
（2）例行实验报告（涉及重要部件）
（1）投标时随投标书提供；
（2）设备装运前
注　1. 每台电容器装置应提供一份阐明书，随设备一起发运。
2. 重要部件实验报告。
1.3.2 所有技术文献均应用中文书写，并采用SI公制国际单位制。
1.3.3 项目单位有权对供货商供货设备图纸不当之处提出修改意见，对此项目单位不承担附加费用。供货商应将项目单位修改意见在图纸上进行修改，供货设备必要符合最后审定承认后正式图纸。
1.3.4 在收到项目单位对图纸最后承认之前，供货商提前采购材料或加工制造而发生任何风险和损失由供货商自行承担。
1.3.5 图纸经项目单位承认后，并不能排除供货商对其图纸完整性及对的性应负责任。
1.4 必要提交技术数据和信息
1.4.1 投标人应提供招标书中列举技术数据，投标人提供技术数据应为能保证装置安全运营数据，这些数据将作为合同一某些，任何与这些数据偏差都应经项目单位批准。
1.4.2 投标人产品特性参数和其她需要提供信息。
1.4.3 当项目单位在设计继电保护、控制操作及与其她设备配合，而需要有关文献和技术数据时，投标人应按规定提供这些文献和数据。
1.5 备品备件
1.5.1 投标人应提供安装时必须备品备件，价款应涉及在投标总价中。
1.5.2 招标人提出运营维修时必须备品备件，见技术规范专用某些表。
1.5.3 投标人推荐备品备件，见技术规范专用某些表。
1.5.4 所有备品备件应为全新产品，与已经安装设备相应部件可以互换，具备相似技术规范和相似规格、材质、制造工艺。
1.5.5 所有备品备件应采用防尘、防潮、防止损坏等办法，并应与主设备一并发运，同步标注“备品备件”，以区别于本体。
1.6 专用工具与仪器仪表
1.6.1 投标人应提供安装时必须　专用工具和仪器仪表（如不拆线测量电容量电桥）　，费用应涉及在投标总价中。
1.6.2 项目单位依照需要提出附录中专用工具和仪器仪表，卖方应在商务标书中分项列出其单价和总价。
1.6.3 投标人应推荐也许使用　专用工具和仪器仪表（如不拆线测量电容量电桥）　，并应在商务标书中分别列出其单价和总价，供项目单位选购。
1.6.4 所有专用工具与仪器仪表必要是全新、先进，且须附详细使用阐明资料。
1.6.5 专用工具与仪器仪表应装于箱内，注明“专用工具”、“仪器仪表”，并标明防潮、防尘、易碎、向上、勿倒置等字样，同主设备一并发运。
1.7 现场检查
1.7.1 开箱最后检查将在现场进行，设备数量、规格和性能将逐项验收。如设备数量、规格和性能与合同不符，项目单位有权按照商务合同条款向投标人（供货商）提出相应规定。
1.7.2 在检查中，如发现明显或潜在损坏，和产品性能不符合合同规定，应及时告知投标人（供货商）。投标人（供货商）应自费负责补救、更换损坏部件或设备。
1.8 安装、调试、性能实验、试运营和验收
1.8.1 合同设备安装、调试将由买方依照卖方提供技术文献和阐明书规定，在卖方技术人员指引下进行。
1.8.2 合同设备性能实验、试运营和验收依照本招标书规定、规定进行。
1.8.3 完毕合同设备安装后，买方和卖方应检查和确认安装工作，并订立安装工作证明书，共两份、双方各执一份。
1.8.4 验收时间为安装、调试、性能实验和试运营完毕后三个月内，如果所有合同设备都已达到各项技术指标，并稳定运营168h后，买卖双方应订立合同设备验收证明书，该证明书共两份、双方各执一份。
1.8.5 对于安装、调试、性能实验、试运营及质保期内，技术指标一项或多项不能满足合同技术某些规定，买卖双方共同分析因素，分清责任，如属投标人（供货商）方面因素，涉及索赔某些按商务条款执行。
1.9 原则
按关于原则、规范或准则规定合同设备，涉及卖方向其她厂商购买所有附件和设备，都应符合如下原则、规范或准则规定。下列原则中条款通过本技术规范文献引用而成为本技术规范文献条款。凡经修订原则，其最新版本合用于本招标文献。当原则、规范之间存在差别时，应按规定高指标执行。
GB 311.1 高压输变电设备绝缘配合
GB 1208 电流互感器
GB 1985 高压交流隔离开关和接地开关
GB 7354 局部放电测量
GB 8287 标称电压高于1000V系统顾客内和户外支柱绝缘子
GB 11032 交流无间隙金属氧化物避雷器
GB 50060 3～110kV高压配电装置设计规范
GB 50227 并联电容器装置设计规范
GB 50260 电力设施抗震设计规范
GB/T 5582 高电压电力设备外绝缘污秽级别
GB/T 11024 标称电压1kV以上交流电力系统用并联电容器
GB/T 16927.1～16927.2 高电压实验技术
DL/T 442 高压并联电容器单台保护用熔断器订货技术条件
DL/T 462 高压并联电容器用串联电抗器订货技术条件
DL/T 584 3kV~110kV电网继电保护装置运营整定规程
DL/T 604 高压并联电容器装置订货技术条件
DL/T 620 交流电气装置过电压保护和绝缘配合
DL/T 628 集合式高压并联电容器订货技术条件
DL/T 653 高压并联电容器用放电线圈订货技术条件
DL/T 840 高压并联电容器使用技术条件
2 构造及其她规定
2.1 构造规定
a）装置涉及设备：电容器，串联电抗器，放电线圈，避雷器，电流互感器，隔离开关和接地开关，支柱绝缘子等。
b）串联电抗器置于电容器组电源侧，避雷器一端置于串联电抗器与电容器组之间，另一端与地连接。
c）框架式装置构造件应具备通用性与互换性。
d）电容器至电容器组横联线之间必要采用软连接，不得将电容器套管直接做支撑使用。
e）电器和导体选取：电器和导体选取应符合GB 50227关于规定规定，裸露导体某些需配有热缩套管。
f）装置布置和安装应符合GB 50227关于规定规定。框架式装置电容器按层布置，框架应有足够强度和防腐办法。
g）采用干式空心电抗器时，其周边金属构件（含接地线）不得形成环路。
h）其她性能应满足：GB 50227、GB/T 11024、DL/T 604、DL/T 628原则规定。
2.2 110kV、220kV变电站20kV并联电容器装置一次、二次及土建接口规定
2.2.1 电气一次接口
（1）安装规定
110kV、220kV变电站中20kV并联电容器成套装置采用框架式或集合式。
220kV变电站电容器单组容量6000kvar、9000kvar、1kvar，框架式单台容量采用500kvar，内部设立内熔丝。集合式电容器单组容量为9000kvar（单台3000 kvar）、1kvar（单台4000 kvar）。串抗采用干式空心或干式铁芯电抗器，均采用前置布置方式，电抗率按5%或12%设立。
110kV变电站框架式单组容量3000kvar、6000kvar、9000kvar，单台电容器容量采用500kvar，内部设立内熔丝；集合式电容器单组容量9000kvar，单台容量3000kvar。串抗采用干式空心电抗器或干式铁芯电抗器，均采用前置布置方式，电抗率按≤1%或5%或12%设立。
电容器成套装置包括电容器、串联电抗器、电流互感器、放电线圈、避雷器、隔离开关及接地开关、支柱绝缘子、连接母线、围栏等。
户外电容器成套装置基本高出场地标高为100～200mm，电容器组框架或集合式电容器底部及电抗器支架底部与基本预埋件采用螺栓连接（或焊接）。隔离开关安装立柱高度为不不大于2500mm，立柱间距为1500~2700mm，顶板为不不大于300mm×300mm热镀锌钢板，隔离开关支架及操作机构安装材料由厂家成套供应。
户内电容器、电抗器底部按照槽钢预埋在室内地面上，隔离开关安装支架及操作机构安装材料由厂家成套供应，操作机构、放电线圈、避雷器、支柱绝缘子、网门安装在支架上。户内电容器成套装置框（台）架顶部距屋内顶面净距不不大于1000mm。
电容器组安装所需围栏、支柱绝缘子、连接母线、螺栓等所有由厂家成套供应。围栏焊接在预埋钢板上，围栏不应成闭环回路，应由绝缘子或绝缘材料进行隔离，以免产生环流。
为理解决金属围栏材料锈蚀、运营寿命短等问题，围栏材质采用金属材料时，应进行有效防腐解决，或采用非金属材料。
安装在绝缘平台上单台电容器和放电线圈箱壳应与绝缘平台可靠连接固定电位。
电容器成套装置连接母线应涂明显相别色标。
2.2.2 电气二次接口
电容器装置一次接线方式为单星形接线，电容器采用相电压差动保护。
隔离开关及接地开关应有不少于2对常开或常闭辅助接点以满足微机综自系统及电气闭锁规定。
2.2.3 土建接口
暂无
3 实验
3.1 电容器装置实验
3.1.1 电容器装置例行实验
（1）外观检查；
（2）电容量测量；
（3）电感测量；
（4）工频电压实验；
（5）保护装置实验。
3.1.2 电容器装置型式实验
按原则规定，型式实验每5年至少进行1次，除例行实验项目外，型式实验还涉及如下项目：
（1）雷电冲击耐压实验；
（2）防护级别实验；
（3）投切实验（投产后进行）；
（4）放电实验；
（5）保护及控制。
3.1.3 验收实验
（1）电容量测量；
（2）电感测量；
（3）工频耐压（极—地）；
（4）保护装置检查。
3.2 电容器实验
3.2.1 例行实验
（1）外观检查；
（2）密封实验；
（3）电容量测量；
（4）工频耐压实验（极—极、极—箱壳）；
（5）局部放电实验；
（6）tanδ测量；
（7）电容量复测；
（8）内部放电器件实验；
（9）内熔丝放电实验。
3.2.2 型式实验
（1）工频耐压实验（极—极、极—箱壳）；
（2）雷电冲击电压实验；
（3）热稳定实验（框架式冷却空气温度为电容器温度类别上限值加10℃，集合式加15℃）；
（4）放电实验；
（5）tanδ及电容量与温度曲线测量；
（6）局放实验；
（7）内熔丝实验；
（8）外壳耐爆能量实验；
（9）耐久性实验；
（10）低温局部放电实验；
（11）套管实验（① 受力实验；② 尺寸检查）。
3.2.3 验收实验
（1）外观检查；
（2）极—箱壳绝缘电阻测量；
（3）电容量测量；
（4）极—箱壳工频耐压实验。
3.3 放电线圈实验
3.3.1 例行实验
（1）外观检查；
（2）绕组绝缘电阻测量；
（3）介质损耗因数测量；
（4）绕组直流电阻测量；
（5）端子标志检查（有二次绕组时）；
（6）空载实验；
（7）交流耐受电压实验（① 工频耐压；② 感应耐压）；
（8）比差实验（有二次绕组时）；
（9）密封实验；
（10）油绝缘性能实验；
（11）局部放电实验。
3.3.2 型式实验
（1）工频耐受电压实验；
（2）雷电冲击电压实验；
（3）温升实验；
（4）放电实验（最大容量在1.9UN下进行）；
（5）励磁特性实验；
（6）误差实验（有二次绕组时）；
（7）套管机械强度实验；
（8）二次短路承受能力实验；
（9）爬电比距及电气净距测量。
3.3.3 验收实验
（1）外观检查；
（2）绕组直流电阻测量；
（3）工频耐受电压实验；
（4）局部放电实验；
（5）感应耐压实验；
（6）空载及励磁特性。
3.4 金属氧化物避雷器实验
3.4.1 例行实验
（1）持续电流实验；
（2）标称放电电流残压实验；
（3）工频参照电压实验；
（4）直流参照电压U1mA实验；
（5）0.75U1mA下漏流实验；
（6）密封实验；
（7）局放实验；
3.4.2 型式实验
（1）持续电流实验；
（2）残压实验；
（3）长持续时间电流冲击耐受实验；
（4）工频电压耐受时间特性实验；
（5）工频参照电压（I=1mAp）实验；
（6）动作负载实验；
（7）密封实验；
（8）外套绝缘耐受实验；
（9）压力释放实验；
（10）机械负荷实验；
（11）直流参照电压U1mA实验；
（12）0.75U1mA电压下漏流实验；
（13）局部放电和无线电干扰实验；
（14）人工污秽实验；
（15）脱离器实验。
3.4.3 验收实验
（1）外观检查；
（2）绝缘电阻测试；
（3）1mA直流参照电压及0.75U1mA下漏流实验。
3.5 支柱绝缘子实验
3.5.1 例行实验
满足GB 8287。
3.5.2 型式实验
满足GB 8287。
3.5.3 验收实验
（1）工频电压实验；
（2）绝缘电阻实验；
（3）爬距、净距测量。
3.6 隔离开关和接地开关实验
3.6.1 例行实验
满足GB 1985原则。
3.6.2 型式实验
满足GB 1985原则。
3.6.3 验收实验
（1）工频电压实验；
（2）直流电阻实验；
（3）绝缘电阻实验。
3.7 不平衡保护用电流互感器
3.7.1 例行实验
（1）端子标志检查；
（2）二次绕组工频耐压实验；
（3）绕组匝间过电压实验；
（4）一次绕组工频耐压实验；
（5）局部放电实验；
（6）误差测量；
（7）电容和介质损耗因数正切值测量；
（8）油绝缘性能实验；
（9）密封实验。
3.7.2 型式实验
（1）0.5s短时电流实验（除正常实验外，双星接线还应进行3IN/2电流短时电流实验，桥差接线应进行IN电流短时电流实验）；
（2）温升实验；
（3）雷电冲击耐受实验；
（4）工频耐受电压实验；
（5）误差测量；
（6）电容和介质损耗因数正切值测量。
3.7.3 验收实验
（1）工频电压实验；
（2）电容和介质损耗因数正切值测量；
（3）爬距、净距测量。
3.8 集合式电容器实验（对集合式电容器装置，应进行本实验）
3.8.1 例行实验
（1）外观检查；
（2）密封实验；
（3）电容量测量；
（4）工频耐压实验（极—极、极—箱壳）；
（5）tanδ测量；
（6）电容量复测；
（7）绝缘冷却油实验。
3.8.2 型式实验
（1）工频耐压实验（极—极、极—箱壳）；
（2）雷电冲击电压实验；
（3）温升实验；
（4）放电实验；
（5）套管实验（a受力实验；b尺寸检查）；
（6）外壳机械强度实验。
3.8.3 验收实验
（1）外观检查；
（2）极—箱壳绝缘电阻测量；
（3）电容量测量；
（4）极—箱壳工频耐压实验；
（5）绝缘冷却油实验。
4 技术服务、设计联系、工厂检查和设备监造
4.1 技术服务
4.1.1 概述
（1）卖方应指定一名工地代表，配合买方及安装承包商之间工作。卖方应指派合格有经验安装监督人员和实验工程师，对合同设备安装、调试和现场实验等进行技术指引。卖方指引人员应对所有安装工作对的性负责，除非安装承包商工作未按照卖方指引人员意见执行，并且，卖方指引人员及时以书面形式将此状况告知买方。
（2）合同设备安装工期为 周，卖方在投标时即应向买方提供技术服务筹划，涉及服务内容，日程，工作人、日数等。买、卖双方据此共同确认一份详尽安装工序和时间表，作为卖方指引安装根据，并列出安装承包商应提供人员和工具类型及数量。
（3）买卖双方应当依照工地施工实际工作进展，通过协商决定卖方技术人员专业、人员数量、在工地服务持续时间以及到达和离开工地日期。
4.1.2 任务和责任
（1）卖方指定工地代表，应在合同范畴内全面与买方工地代表充分合伙与协商，以解决合同关于技术和工作问题。双方工地代表，未经双方授权，无权变更和修改合同。
（2）卖方技术人员代表卖方，完毕合同规定关于设备技术服务，指引、监督设备安装、调试和验收实验。
（3）卖方技术人员应对买方人员详细地解释技术文献、图纸、运营和维护手册、设备特性、分析办法和关于注意事项等，以及解答和解决买方在合同范畴内提出技术问题。
（4）卖方技术人员有义务协助买方在现场对运营和维护人员进行必要培训。
（5）卖方技术人员技术指引应是对的，如因错误指引而引起设备和材料损坏，卖方应负责修复、更换和（或）补充，其费用由卖方承担，该费用中还涉及进行修补期间所发生服务费。买方关于技术人员应尊重卖方技术人员技术指引。
（6）卖方代表应尊重买方工地代表，充分理解买方对安装、调试工作提出技术和质量方面意见和建议，使设备安装、调试达到双方都满意质量。如因卖方因素导致安装或实验工作拖期，买方有权规定卖方安装监督人员或实验工程师继续留在工地服务，且费用由卖方自理。如因买方因素导致安装或实验拖期，买方依照需要有权规定卖方安装监督人员或实验工程师继续留在工地服务，并承担关于费用。
（7）卖方应将技术服务费用，涉及由工厂至现场来回差旅费进行分项报价。提供现场服务费用将涉及在评标价中，并增列入合同。
4.2 在卖方工厂检查和监造
4.2.1 买方有权派遣其检查人员到卖方及其分包商车间场合，对合同设备加工制造进行检查和监造。买方应将为此目而派遣代表人员名单以书面形式告知卖方。
4.2.2 卖方应积极配合买方监造工作，并指定1名代表负责监造联系工作，及时向监造人员提供监造工作有关资料（涉及但不限于此）：
1）重要原材料物理、化学特性和型号及必要工厂检查报告；
2）重要外协零部件和附件验收实验报告及重要零部件和附件所有出厂例行实验报告；
3）设备出厂实验方案、实验报告、半成品实验报告；
4）型式实验报告；
5）产品改进和完善技术报告；
6）与分包方技术合同和分包合同副本；
7）设备生产进度表；
8）设备制造过程中浮现质量问题备忘录；
9）设备制造过程中出既关于设备质量和进度变更文献。
4.2.3 设备监造范畴、监造方式、监造内容等监造详细内容由买方及其派遣监造人员依照国家电网公司统一下发设备监造大纲最后拟定。
4.2.4 监造人员有权到生产合同设备车间和部门理解生产信息，并提出监造中发现问题（如有）。
4.2.5 卖方应在开始进行工厂实验前2周，告知买方及监造人员其实验方案（涉及日程安排）。依照这个实验方案，买方有权拟定对合同设备哪些实验项目和阶段进行见证，并将在接到卖方关于安装、实验和检查日程安排告知后1周内告知卖方。然后买方将派出技术人员前去卖方和（或）其制造商生产现场，以观测和理解该合同设备工厂实验状况及其运送包装状况。若发现任一货品质量不符合合同规定原则，或包装不满足规定，买方代表有权刊登意见，卖方应认真考虑其意见，并采用必要办法以保证待运合同设备质量，见证检查程序由双方代表共同协商决定。
4.2.6 若买方不派代表参加上述实验，卖方应在接到买方关于不派员到卖方和（或）其分包商工厂告知后，或买方未准时派遣人员参加状况下，自行组织检查。
4.2.7 监造人员将不订立任何质量证明文献，买方人员参加工厂检查既不能解除卖方按合同应承担责任，也不代替到货后买方检查。
4.2.8 买方有合同货品运到买方目地后来进行检查、实验和拒收（如果必要时）权利，卖方不得因该货品在原产地发运此前已经由买方或其代表进行过监造和检查并已通过作为理由而进行限制。
4.2.9 买方人员参加工厂实验，涉及会签任何实验成果，既不免除卖方按合同规定应负责任，也不能代替合同设备到达目地后买方对其进行检查。
4.2.10 如有合同设备经检查和实验不符合技术规范规定，买方可以拒收，卖方应更换被拒收货品，或进行必要改造使之符合技术规范规定，买方不承担上述费用。

5 设备通用技术参数和性能规定
5.1 电容器装置通用技术参数和性能规定
1）绝缘水平
装置一次电路各相之间及相与地之间、二次电路与地之间应能承受表3规定耐受电压。工频耐受电压施加时间为1min（当需海拔修正时，在技术规范专用某些列出）。
表3 绝缘水平 kV
装置额定电压
一次电路
二次电路工频耐受电压（方均根值）
工频耐受电压
（方均根值）
冲击耐受电压
（峰值）
20
65
125
3

2）过负荷能力
（1）稳态过电流：装置应能在方均根值不超过1.05×1.30IN电流下持续运营。
（2）稳态过电压：电容器组持续运营电压为1.05UCN，且能在表4所规定稳态过电压下运营相应时间。
表4 稳态过电压
工频过电压
最大持续时间
说 明
1.10UCN
长期
指长期工作电压最高值不超过1.1倍，并且24h中不超过8h
1.15UCN
每24h中30min
系统电压调节和波动
1.20UCN
5min
轻荷载时电压升高
1.30UCN
1min

3）操作过电压耐受
应耐受合闸时也许产生第一种峰值为2倍施加电压（方均根值），持续时间不不不大于1/2周期操作过电压。
4）温升
对于框架式电容器成套装置，其母线及主电路中各连接处温升应不超过50K，各电器设备温升应不超过各自规定。
5）耐受短路电流能力
主回路中电器设备、连接线及机械构造应能耐受短路电流和电容器极间短路放电电流作用，而不产生热和机械损伤及明显变形。
6）涌流
装置应能将投入电容器组时产生涌流限值在电容组额定电流20倍及如下。
7）最小电气间隙
户内装置带电体间、带电体与接地体间最小电气间隙应不不大于表5所列数值。
表5 户内装置最小电气间隙 mm
相 关 位 置
20kV
二次回路500V如下
不同相裸导体间
180
4
带电裸导体至接地框架
180
15
带电裸导体至板状遮栏
210
15
带电裸导体至网门及网状遮栏
280
50
户外装置带电体间、带电体与接地体间最小电气间隙可按表6推荐数值选用，并应满足绝缘实验规定。
表6 户外装置最小电气间隙 mm
有关位置
20kV
带电某些与接地某些之间
网状遮栏向上延伸线距地2.5m处与遮栏上方带电某些之间
300
不同相带电某些之间
断路器和隔离开关断口两侧引线带电某些之间
300
设备运送时，其外廓至无遮栏带电某些之间
交叉不同步停电检修无遮栏带电某些之间
栅状遮栏至绝缘体和带电某些之间
1050
网状遮栏至带电某些之间
400
无遮栏裸导体至地面之间
无遮栏裸导体至建筑物、构筑物顶部之间
2800
平行不同步停电检修无遮栏带电某些之间
带电某些与建筑物、构筑物边沿某些之间
2300
8）放电线圈应与电容器端子并联，在1.5UN如下为线性，如采用油浸式全密封构造应有足够油补充容量，最高运营温度下，压力不超过0.1MPa。
9）放在绝缘平台上放电线圈应采用无二次绕组产品。
10）串联电抗器置于电容器组电源端。
5.2 单台电容器通用技术规定
投标人（制造商）提供如下数据，并保证供货设备性能与提供数据一致。
表7 单台电容器通用技术规定表
序号
名 称
单位
原则参数值
投标人保证值
1
电介质电气耐受电压
kV
必要能承受2.15UNAC，10s
必要能承受2.15UNAC，10s
2
介质损耗角正切值（tanδ）
%
≤0.03（在工频额定电压下，20℃时）
（
