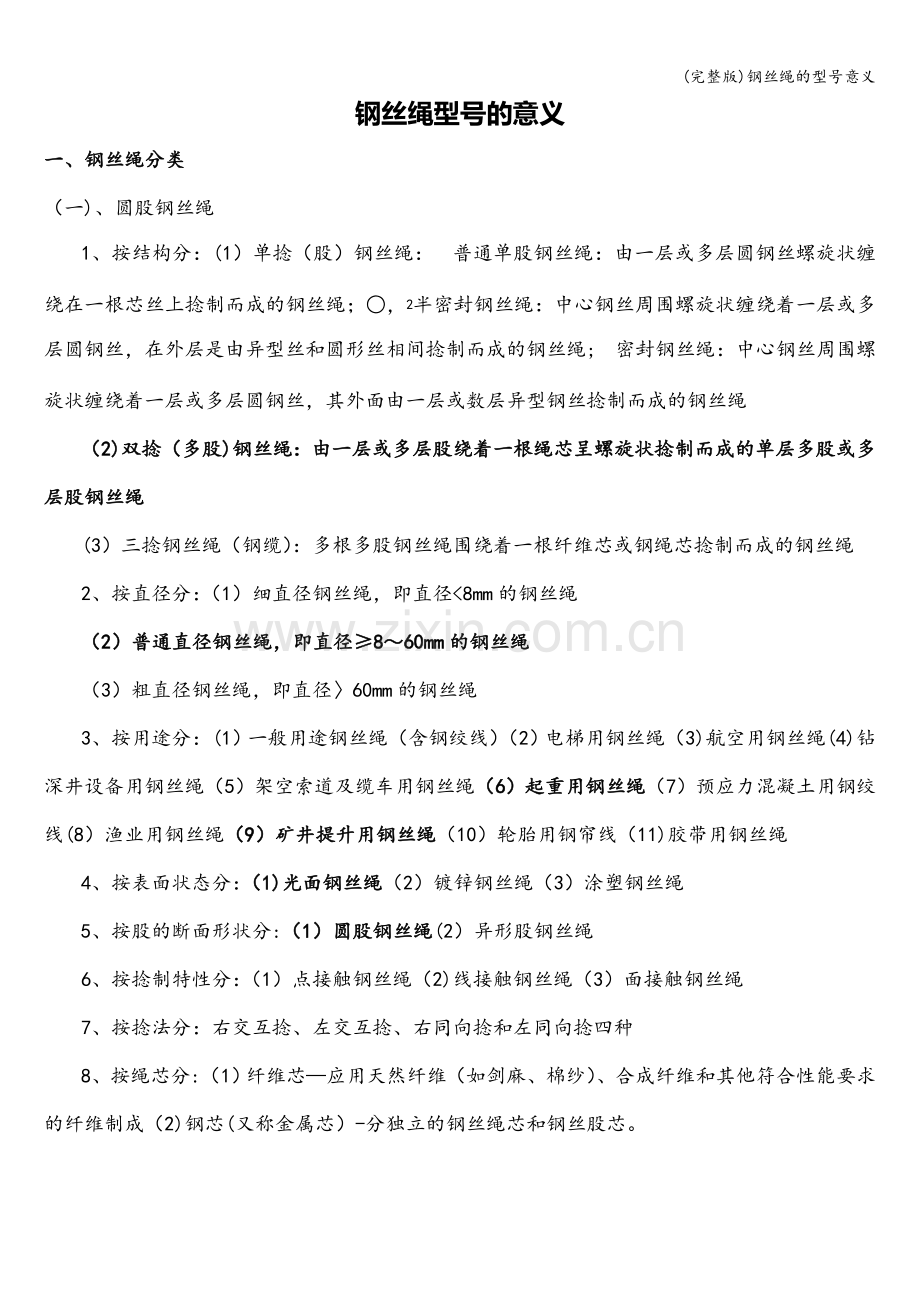

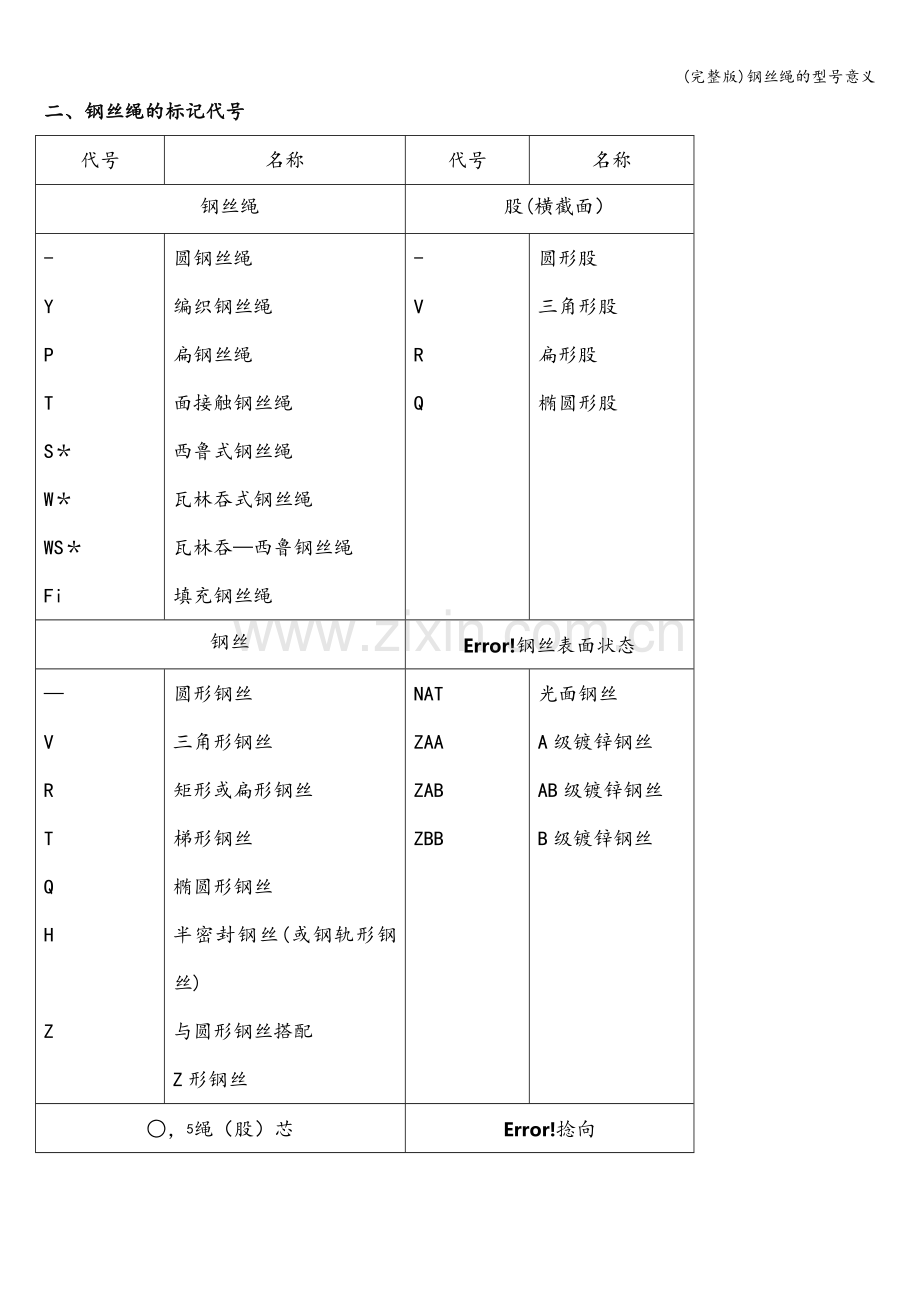

(完整版)钢丝绳的型号意义钢丝绳型号的意义一、钢丝绳分类（一)、圆股钢丝绳1、按结构分：(1）单捻（股）钢丝绳：普通单股钢丝绳：由一层或多层圆钢丝螺旋状缠绕在一根芯丝上捻制而成的钢丝绳；半密封钢丝绳：中心钢丝周围螺旋状缠绕着一层或多层圆钢丝，在外层是由异型丝和圆形丝相间捻制而成的钢丝绳;密封钢丝绳：中心钢丝周围螺旋状缠绕着一层或多层圆钢丝，其外面由一层或数层异型钢丝捻制而成的钢丝绳（2)双捻（多股)钢丝绳：由一层或多层股绕着一根绳芯呈螺旋状捻制而成的单层多股或多层股钢丝绳(3）三捻钢丝绳（钢缆）：多根多股钢丝绳围绕着一根纤维芯或钢绳芯捻制而成的钢丝绳2、按直径分：（1）细直径钢丝绳，即直径8mm的钢丝绳（2）普通直径钢丝绳，即直径860mm的钢丝绳（3）粗直径钢丝绳，即直径60mm的钢丝绳3、按用途分：(1）一般用途钢丝绳（含钢绞线）（2）电梯用钢丝绳（3)航空用钢丝绳(4)钻深井设备用钢丝绳（5）架空索道及缆车用钢丝绳（6）起重用钢丝绳（7）预应力混凝土用钢绞线(8）渔业用钢丝绳（9）矿井提升用钢丝绳（10）轮胎用钢帘线（11)胶带用钢丝绳4、按表面状态分：（1)光面钢丝绳（2）镀锌钢丝绳（3）涂塑钢丝绳5、按股的断面形状分:（1）圆股钢丝绳(2）异形股钢丝绳6、按捻制特性分：（1）点接触钢丝绳（2)线接触钢丝绳（3）面接触钢丝绳7、按捻法分：右交互捻、左交互捻、右同向捻和左同向捻四种8、按绳芯分:（1）纤维芯应用天然纤维（如剑麻、棉纱）、合成纤维和其他符合性能要求的纤维制成（2)钢芯(又称金属芯）-分独立的钢丝绳芯和钢丝股芯。二、钢丝绳的标记代号代号名称代号名称钢丝绳股(横截面）-YPTSWWSFi圆钢丝绳编织钢丝绳扁钢丝绳面接触钢丝绳西鲁式钢丝绳瓦林吞式钢丝绳瓦林吞西鲁钢丝绳填充钢丝绳-VRQ圆形股三角形股扁形股椭圆形股钢丝钢丝表面状态VRTQHZ圆形钢丝三角形钢丝矩形或扁形钢丝梯形钢丝椭圆形钢丝半密封钢丝(或钢轨形钢丝)与圆形钢丝搭配Z形钢丝NATZAAZABZBB光面钢丝A级镀锌钢丝AB级镀锌钢丝B级镀锌钢丝绳（股）芯捻向FCNFSFIWRIWS纤维芯（天然或合成)天然纤维芯合成纤维芯金属丝绳芯金属丝股芯ZSZZSSZSSZ右向捻左向捻右同向捻左同向捻右交互捻左交互捻钢丝绳的标记钢丝绳的公称标记示例:18 NAT 619SNF 1770 SS 189 119 GB8918说明：1、钢丝绳公称直径为18mm 2、钢丝表面为光面钢丝 （3+4)、西鲁钢丝绳天然纤维芯 5、钢丝绳公称抗拉强度为1770MPa 6、钢丝绳捻向为左同向捻7、钢丝绳的最小破断拉力为189KN8、单位长度重量为119kg/100m9、钢丝绳的产品标准编号为GB8918三、常用钢丝绳品种1、67类圆股钢丝绳67FC 6股每股7芯，中间一股为纤维芯67IWS 6股每股7芯，中间一股为钢(丝股)芯69WFC 6股每股7芯（钢丝绳为瓦林吞式），中间一股为纤维芯69WIWR 6股每股7芯（钢丝绳为瓦林吞式），中间一股为钢（丝绳)芯FC-纤维芯；IWS钢（丝股）芯;IWR钢（丝绳)芯2、619（a）类圆股钢丝绳619SFC 6股每股19芯(西鲁式钢丝绳），中间一股为纤维芯619SIWR 6股每股19芯（西鲁式钢丝绳)，中间一股为钢（丝绳)芯619WFC 6股每股19芯（钢丝绳为瓦林吞式）,中间一股为纤维芯619WIWR 6股每股19芯(钢丝绳为瓦林吞式)，中间一股为钢（丝绳）芯3、619（b)类圆股钢丝绳619FC 6股每股19芯,中间一股为纤维芯619IWS 6股每股19芯，中间一股为钢（丝股）芯4、637（b）类圆股钢丝绳637FC 6股每股37芯，中间一股为纤维芯637IWR 6股每股37芯,中间一股为钢（丝绳）芯
