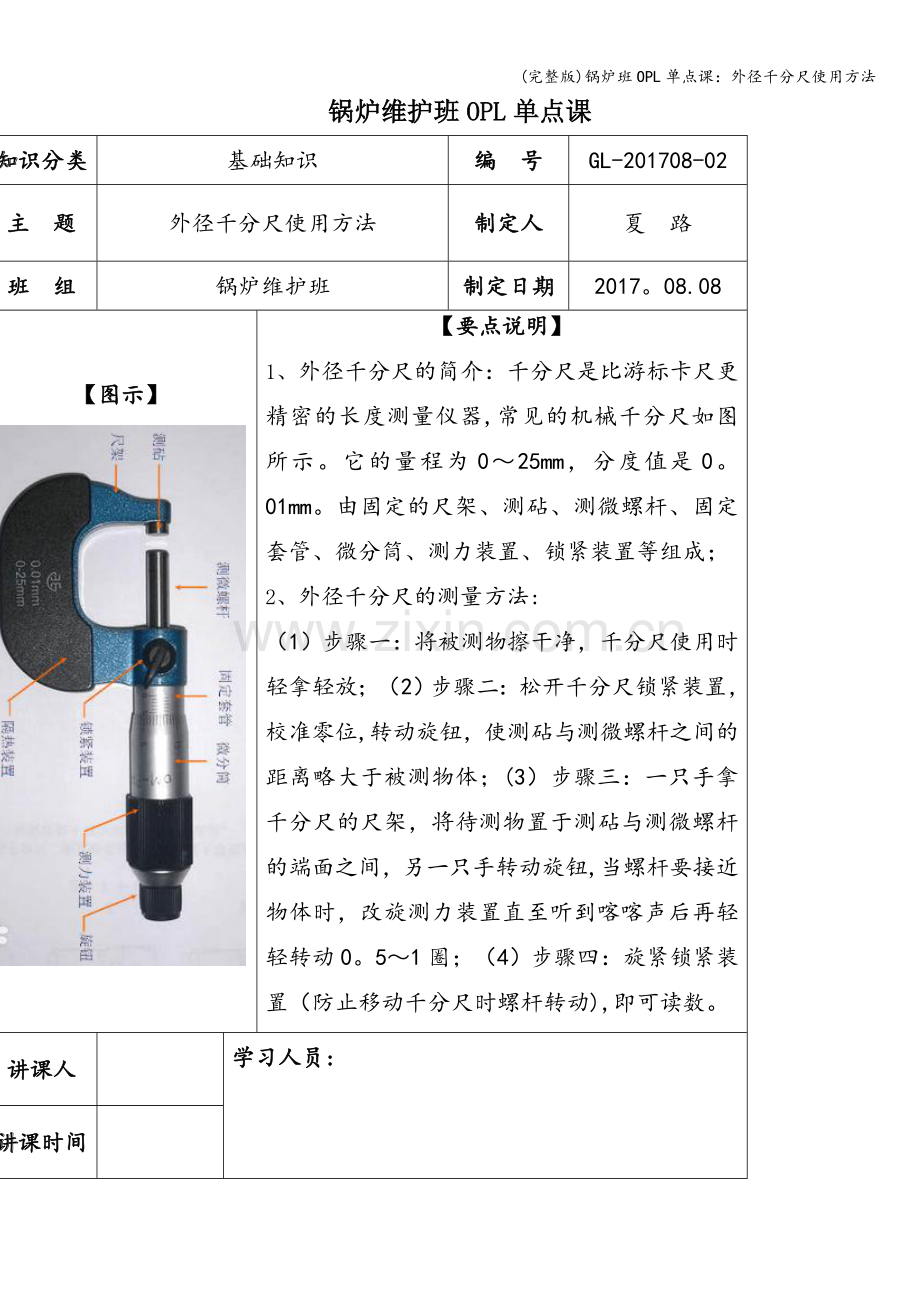

锅炉班OPL单点课：外径千分尺使用方法.doc

(完整版)锅炉班OPL单点课：外径千分尺使用方法锅炉维护班OPL单点课知识分类基础知识编 号GL-201708-02主 题外径千分尺使用方法制定人夏 路班 组锅炉维护班制定日期2017。08.08【图示】【要点说明】 1、 外径千分尺的简介：千分尺是比游标卡尺更精密的长度测量仪器,常见的机械千分尺如图所示。它的量程为025mm，分度值是0。01mm。由固定的尺架、测砧、测微螺杆、固定套管、微分筒、测力装置、锁紧装置等组成；2、 外径千分尺的测量方法: （1）步骤一：将被测物擦干净，千分尺使用时轻拿轻放；（2）步骤二：松开千分尺锁紧装置，校准零位,转动旋钮，使测砧与测微螺杆之间的距离略大于被测物体；(3）步骤三：一只手拿千分尺的尺架，将待测物置于测砧与测微螺杆的端面之间，另一只手转动旋钮,当螺杆要接近物体时，改旋测力装置直至听到喀喀声后再轻轻转动0。51圈；（4）步骤四：旋紧锁紧装置（防止移动千分尺时螺杆转动),即可读数。讲课人学习人员:讲课时间
