一．填空（每空2分，共20分）
1．发电机并列操作分   1   期和   2   期两种方法.   3    就是在发电机并网前先给转子励磁，当满足   4  同期条件时，将发电机并入系统；  5   期就是在不给发电机励磁时，由原动机拖动发电机接近  6  转速时，将发电机并入系统，然后再给发电机转子励磁的并列操作方法.
答： 1准同期并列 2自同期并列 3准同期 4电压、频率、相位
5自同期并列 6额定
2．当发电机外部短路时，发电机母线电压要  7  ，为了将发电机母线电压维持在  8  ,这时应对发电机转子  9  ，而发电机内部短路时，为避免 事故扩大，则应对转子回路  10  .
 答：7断开 8 9 10接地
二．简答（每题10分,共40分)
1.为使发电机并列稳定运行，对发电机的外特性有那些要求？
答:所有并列的发电机都应有相同的无功调差特性，即(为以发电机额定无功电流为基准的无功电流标幺值)曲线相同。
   2.什么是调度自动化系统的实时事故预想功能？
答：根据当前的数据，经过潮流计算，和当前各电厂的出力与备用容量,分析如果系统发生故障，电网的运行状态，电网的稳定性的功能。
3. ZZQ-5型自动准同期装置，具有哪些功能？
答:(1）自动检测与控制功能,自动检测待并发电机自动准同期条件，当满足条件时,自动的将发电机并入电网。与母线之间的电压，当压差计频差满足准同期条件时，等自动地提前发动合闸脉冲,在角差为零时断路器主触头闭合。
（2)自动调节功能：当检测到压差或频差不满足准同期条件时，自动的发出均频或均压脉冲，以缩短准同期时间。
（3）恒定越前时间发出合闸脉冲功能:当检测到母线之间的电压,当压差计频差满足准同期条件时，能自动地在恒定越前时间发出合闸脉冲,保证在角差为零时断路器主触头闭合。该恒定越前时间为断路器和操动机构的固有动作时间.
4。调度自动化系统的主要任务有哪些?
 答:1、采集数据。由RTU收集站端（变电站OR电厂)的电气参数，包括开关位置、保护信号、电压电流等遥测数据.
2、传输信息。将RTU收集到的信息经过可靠的通道传送至主站系统（前置机、服务器），并传输主站下达的控制命令到站端。
3、数据处理。收集的信息幺经过处理、筛选、计算.
4、人机联系。将处理过的信息经由友好的界面呈现给用户，并实现遥控、遥调功能.
总之,调度自动化就是运用自动化技术，使运行人员在调度室里就可以可靠的监视、控制、维护电网.比较高级的应用还有自动无功调节、自动发电控制等。
三、 综合分析题（20分)

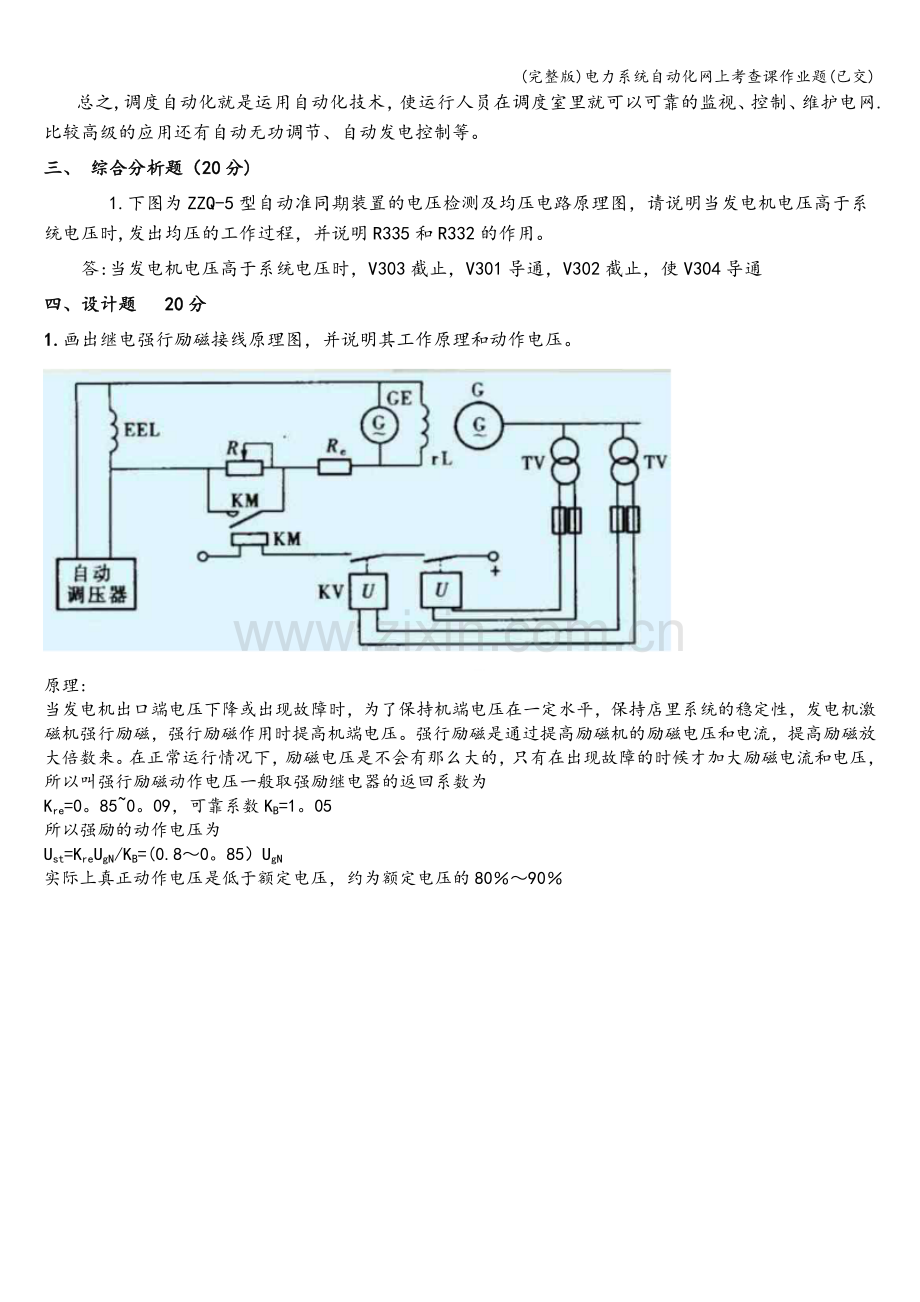

    1.下图为ZZQ-5型自动准同期装置的电压检测及均压电路原理图，请说明当发电机电压高于系统电压时,发出均压的工作过程，并说明R335和R332的作用。
  答:当发电机电压高于系统电压时，V303截止，V301导通，V302截止，使V304导通
四、设计题  20分
1.画出继电强行励磁接线原理图，并说明其工作原理和动作电压。

原理:
当发电机出口端电压下降或出现故障时，为了保持机端电压在一定水平，保持店里系统的稳定性，发电机激磁机强行励磁，强行励磁作用时提高机端电压。强行励磁是通过提高励磁机的励磁电压和电流，提高励磁放大倍数来。在正常运行情况下，励磁电压是不会有那么大的，只有在出现故障的时候才加大励磁电流和电压，所以叫强行励磁动作电压一般取强励继电器的返回系数为
Kre=0。85~0。09，可靠系数KB=1。05
所以强励的动作电压为
Ust=KreUgN/KB=(0.8～0。85）UgN
实际上真正动作电压是低于额定电压，约为额定电压的80％～90％
