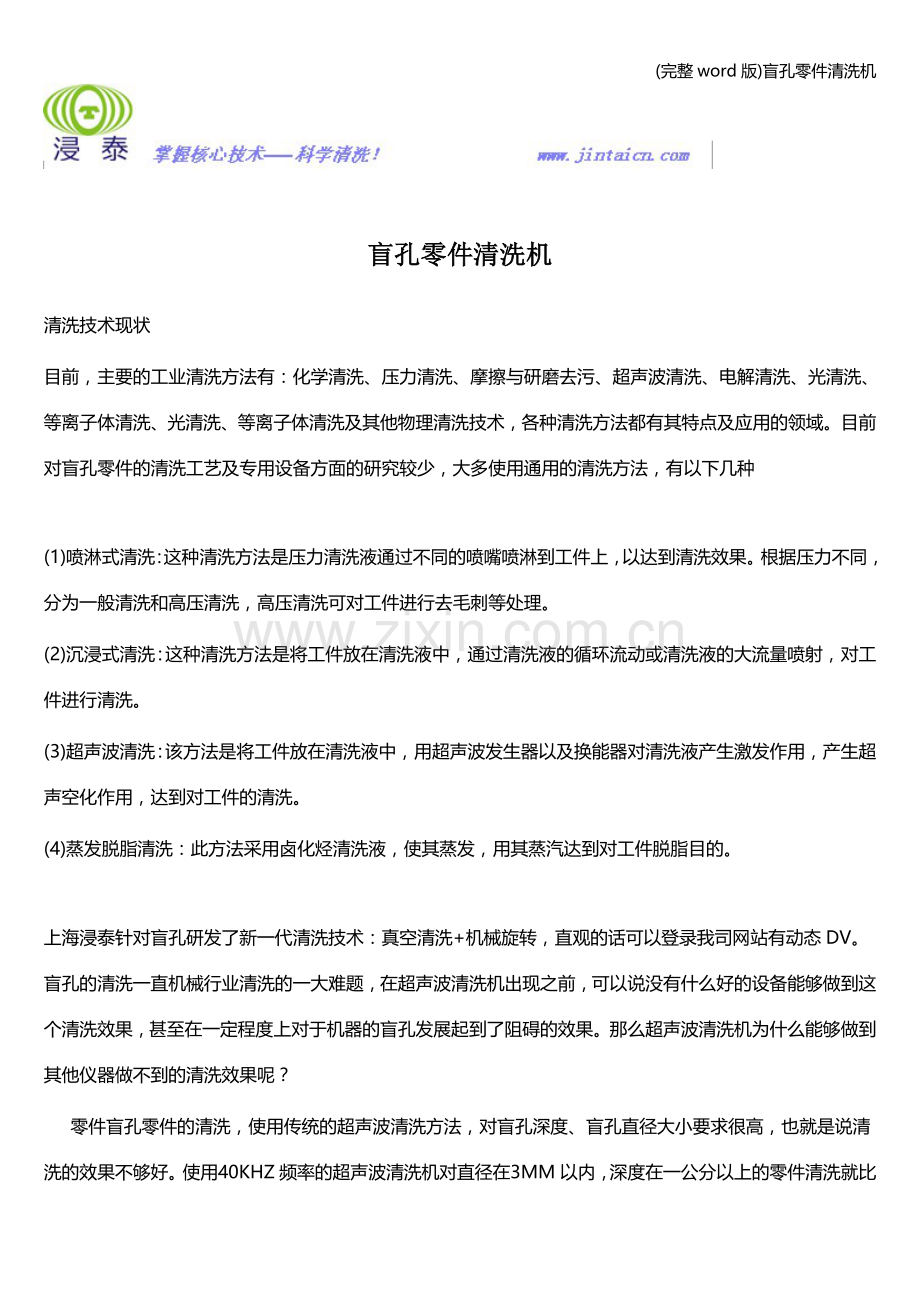

盲孔零件清洗机.doc

(完整word版)盲孔零件清洗机

盲孔零件清洗机

清洗技术现状
目前，主要的工业清洗方法有：化学清洗、压力清洗、摩擦与研磨去污、超声波清洗、电解清洗、光清洗、等离子体清洗、光清洗、等离子体清洗及其他物理清洗技术，各种清洗方法都有其特点及应用的领域。目前对盲孔零件的清洗工艺及专用设备方面的研究较少，大多使用通用的清洗方法，有以下几种

(1)喷淋式清洗：这种清洗方法是压力清洗液通过不同的喷嘴喷淋到工件上，以达到清洗效果。根据压力不同，分为一般清洗和高压清洗，高压清洗可对工件进行去毛刺等处理。
(2)沉浸式清洗：这种清洗方法是将工件放在清洗液中，通过清洗液的循环流动或清洗液的大流量喷射，对工件进行清洗。
(3)超声波清洗：该方法是将工件放在清洗液中，用超声波发生器以及换能器对清洗液产生激发作用，产生超声空化作用，达到对工件的清洗。
(4)蒸发脱脂清洗：此方法采用卤化烃清洗液，使其蒸发，用其蒸汽达到对工件脱脂目的。

上海浸泰针对盲孔研发了新一代清洗技术：真空清洗+机械旋转，直观的话可以登录我司网站有动态DV。盲孔的清洗一直机械行业清洗的一大难题，在超声波清洗机出现之前，可以说没有什么好的设备能够做到这个清洗效果，甚至在一定程度上对于机器的盲孔发展起到了阻碍的效果。那么超声波清洗机为什么能够做到其他仪器做不到的清洗效果呢？
零件盲孔零件的清洗，使用传统的超声波清洗方法，对盲孔深度、盲孔直径大小要求很高，也就是说清洗的效果不够好。使用40KHZ频率的超声波清洗机对直径在3MM以内，深度在一公分以上的零件清洗就比较困难。
外壳类零件、马达配件、机械传动零件的清洗，就会遇到盲孔清洗，通常要求清洗盲孔内加工铁屑、机加工油。但事实证明，对小口径盲孔清洗，因为零件入超声波清洗机槽内的时候，

零件入水，产生的水分子变化，包围零件的同时产生气泡，盲孔太小，水压力无法让堵在盲孔口的气泡爆破，（在超声波的作用下有的气泡会爆破，清洗剂参透进去。）我们知道超声波的传

导是以水、碳氢为介质的，也就是说只要水能到的地方，超声波就会存在，从而实现清洗。但少量没有参透入清洗剂的盲孔就无法清洗了。
那么，我们怎么样做到让水压力使堵在盲孔口的气泡爆破，实现清洗呢？光靠超声波能量是不够的。我们在设计如零件清洗机的时候，采取的方式。
1、采用抽真空方式。
2、采用液下射流的方式。
3、零件旋转。
通过这3种方式来实现对盲孔零件的更好清洗；从而达到零残留。上海浸泰掌握核心技术！
适用范围：电机部件、打印机部件、硬盘部件、芯片框架、照相机部件、阀门部件、光驱部件复印机部件、仪表部件、微型开关、电脑冲压件、纺机配件、滤波器、石英振子、钟表零件、印刷线路板、移动电话配件、轴承、圆珠笔头、燃油喷嘴、燃油共轨。

HC-3040碳化水素真空清洗干燥机

型号
全自动蒸汽清洗机HC-3040T
全自动清洗吸引干燥机HC-3040F
真空清洗干燥机
HC-3040D
清洗篮尺寸
300×400×200mm
300×400×200mm
300×400×200mm
设备外型尺寸
3500×1720×2300mm
3500×1400×1700mm
2100×1600×1800mm
设备重量
2500KG
2000KG
1800KG

清洗方式
1、抛动+超声波
2、抛动+超声波
(可选择:真空脱气系统、喷流、喷淋、回转)
1、粗洗槽：真空清洗
2、精洗槽：真空清洗
3、喷淋冲洗
真空度：100Torr
超声波
28/40KHZ 900W
28/40KHZ 900W
28/40KHZ 1200W
干燥方法
真空干燥
5Torr以下
吸引干燥：16立方/分
热风温度：50-100℃
真空干燥
5Torr以下
真空泵
真空泵+加速泵

真空泵+加速泵
溶液容量
450L
300L
400L
传动方式
自动、半自动
总功率
35KW
20KW
27KW
压缩空气
0.3-0.6Mpa
0.3-0.6Mpa
0.3-0.6Mpa
冷却水
20L/分 15℃
20L/分 15℃
20L/分 15℃
排气孔mm
直径200mm
直径120mm
直径200mm

可自行选择配置
1、自动灭火器
2、回转篮转动机构
3、清洗篮尺寸、槽数
