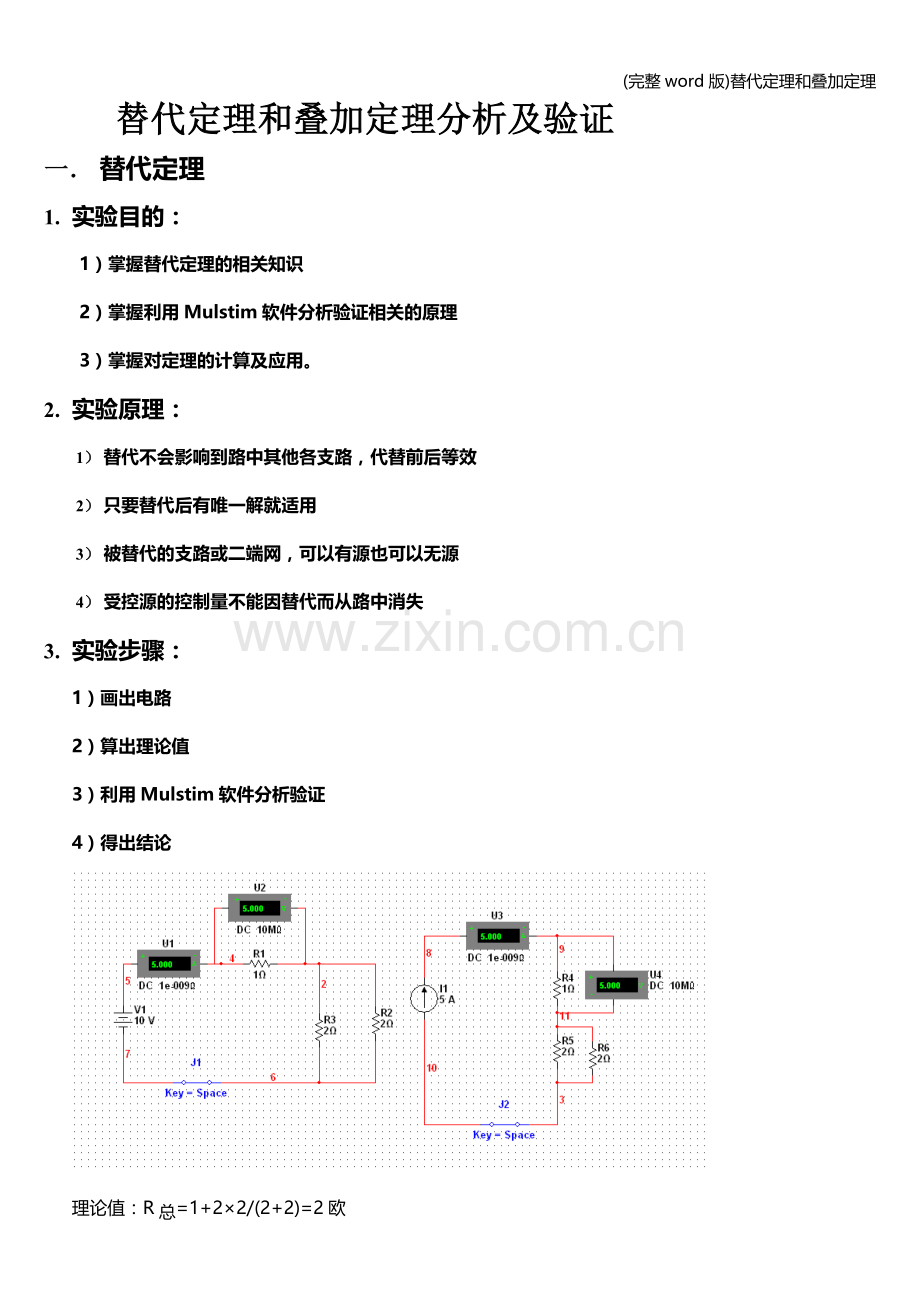

替代定理和叠加定理分析及验证
一． 替代定理
1. 实验目的：
1）掌握替代定理的相关知识
2）掌握利用Mulstim软件分析验证相关的原理
3）掌握对定理的计算及应用。
2. 实验原理：
1） 替代不会影响到路中其他各支路，代替前后等效
2） 只要替代后有唯一解就适用
3） 被替代的支路或二端网，可以有源也可以无源
4） 受控源的控制量不能因替代而从路中消失
3. 实验步骤：
1）画出电路
2）算出理论值
3）利用Mulstim软件分析验证
4）得出结论

理论值：R总=1+2×2/(2+2)=2欧

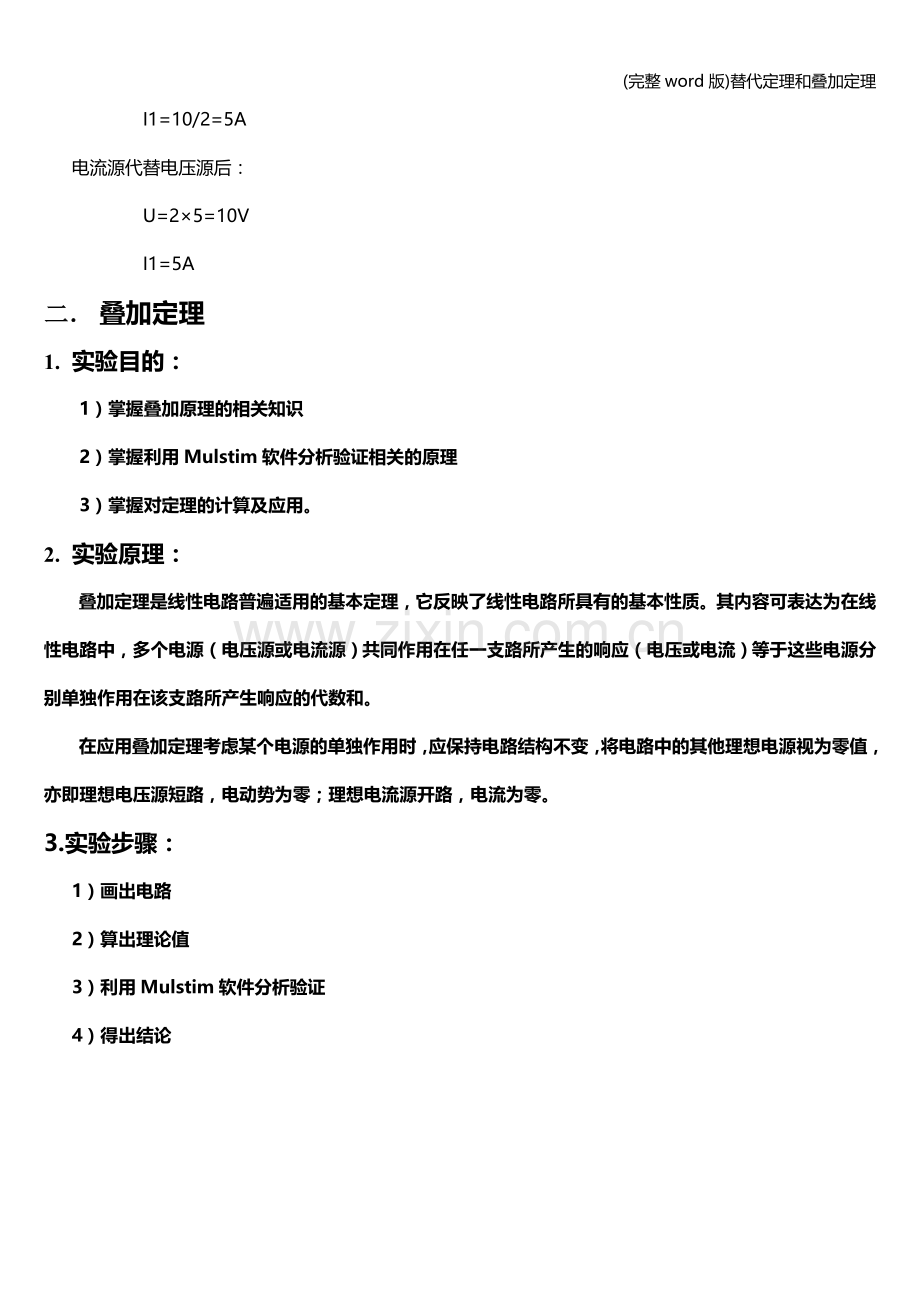

I1=10/2=5A
电流源代替电压源后：
U=2×5=10V
I1=5A
二． 叠加定理
1. 实验目的：
1）掌握叠加原理的相关知识
2）掌握利用Mulstim软件分析验证相关的原理
3）掌握对定理的计算及应用。
2. 实验原理：
叠加定理是线性电路普遍适用的基本定理，它反映了线性电路所具有的基本性质。其内容可表达为在线性电路中，多个电源（电压源或电流源）共同作用在任一支路所产生的响应（电压或电流）等于这些电源分别单独作用在该支路所产生响应的代数和。
在应用叠加定理考虑某个电源的单独作用时，应保持电路结构不变，将电路中的其他理想电源视为零值，亦即理想电压源短路，电动势为零；理想电流源开路，电流为零。
3.实验步骤：
1）画出电路
2）算出理论值
3）利用Mulstim软件分析验证
4）得出结论

理论值：I1=I1’+I1’’
I1’=4/(2+2)=1A
I1’’=-2×2/(2+2) ×1×2/(2+2)=-0.5
I1=1-0.5=0.5A
