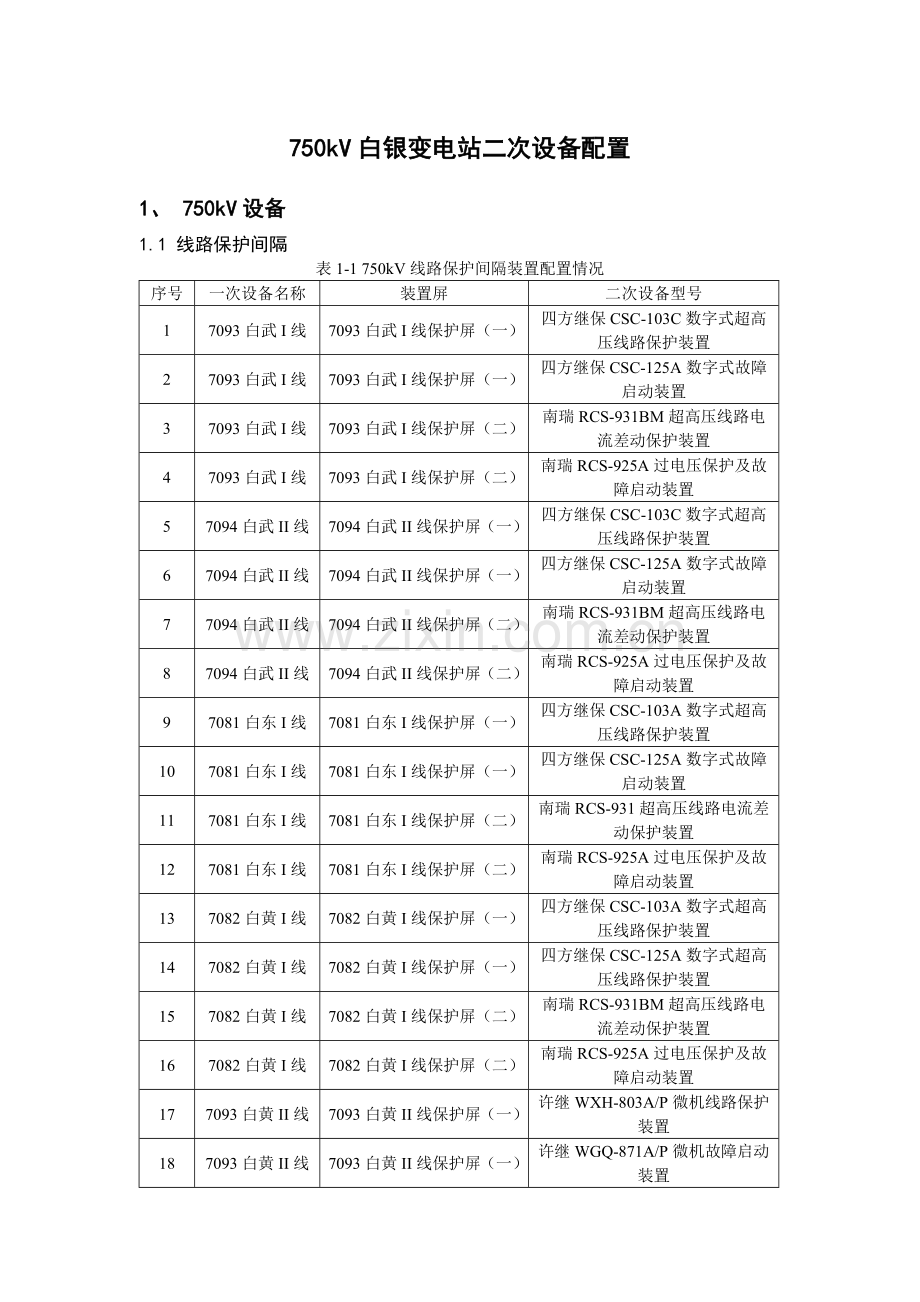

750kV白银变电站二次设备配置 1、 750kV设备 1.1 线路保护间隔表1-1 750kV线路保护间隔装置配置情况序号一次设备名称装置屏二次设备型号 1 7093白武I线 7093白武I线保护屏（一）四方继保CSC-103C数字式超高压线路保护装置 2 7093白武I线 7093白武I线保护屏（一）四方继保CSC-125A数字式故障启动装置 3 7093白武I线 7093白武I线保护屏（二）南瑞RCS-931BM超高压线路电流差动保护装置 4 7093白武I线 7093白武I线保护屏（二）南瑞RCS-925A过电压保护及故障启动装置 5 7094白武II线 7094白武II线保护屏（一）四方继保CSC-103C数字式超高压线路保护装置 6 7094白武II线 7094白武II线保护屏（一）四方继保CSC-125A数字式故障启动装置 7 7094白武II线 7094白武II线保护屏（二）南瑞RCS-931BM超高压线路电流差动保护装置 8 7094白武II线 7094白武II线保护屏（二）南瑞RCS-925A过电压保护及故障启动装置 9 7081白东I线 7081白东I线保护屏（一）四方继保CSC-103A数字式超高压线路保护装置 10 7081白东I线 7081白东I线保护屏（一）四方继保CSC-125A数字式故障启动装置 11 7081白东I线 7081白东I线保护屏（二）南瑞RCS-931超高压线路电流差动保护装置 12 7081白东I线 7081白东I线保护屏（二）南瑞RCS-925A过电压保护及故障启动装置 13 7082白黄I线 7082白黄I线保护屏（一）四方继保CSC-103A数字式超高压线路保护装置 14 7082白黄I线 7082白黄I线保护屏（一）四方继保CSC-125A数字式超高压线路保护装置 15 7082白黄I线 7082白黄I线保护屏（二）南瑞RCS-931BM超高压线路电流差动保护装置 16 7082白黄I线 7082白黄I线保护屏（二）南瑞RCS-925A过电压保护及故障启动装置 17 7093白黄II线 7093白黄II线保护屏（一）许继WXH-803A/P微机线路保护装置 18 7093白黄II线 7093白黄II线保护屏（一）许继WGQ-871A/P微机故障启动装置 19 7093白黄II线 7093白黄II线保护屏（二）南瑞RCS-931BM超高压线路电流差动保护装置 20 7093白黄II线 7093白黄II线保护屏（二）南瑞RCS-925A过电压保护及故障启动装置 21 7098白景I线 7098白景I线保护屏（一）四方继保CSC-103A数字式超高压线路保护装置 22 7098白景I线 7098白景I线保护屏（一）四方继保CSC-125A数字式故障启动装置 23 7098白景I线 7098白景I线保护屏（二）南瑞RCS-931超高压线路电流差动保护装置 24 7098白景I线 7098白景I线保护屏（二）南瑞RCS-925A过电压保护及故障启动装置 1.2测控间隔表1-2 750kV测控间隔装置配置情况序号一次设备名称制造厂家二次设备型号 1 7093白武I线国电南瑞科技股份有限公司 NSD 500 2 7094白武II线国电南瑞科技股份有限公司 NSD 500 3 白东I线国电南瑞科技股份有限公司 NSD 500 4 白景I线国电南瑞科技股份有限公司 NSD 500 5 白黄I线国电南瑞科技股份有限公司 NSD 500 6 白黄II线国电南瑞科技股份有限公司 NSD 500 7 白武II线高抗国电南瑞科技股份有限公司 NSD 500 8 白黄II线高抗国电南瑞科技股份有限公司 NSD 500 9 7520断路器国电南瑞科技股份有限公司 NSD 500 10 7521断路器国电南瑞科技股份有限公司 NSD 500 11 7530断路器国电南瑞科技股份有限公司 NSD 500 12 7531断路器国电南瑞科技股份有限公司 NSD 500 13 7532断路器国电南瑞科技股份有限公司 NSD 500 14 7540断路器国电南瑞科技股份有限公司 NSD 500 15 7541断路器国电南瑞科技股份有限公司 NSD 500 16 7542断路器国电南瑞科技股份有限公司 NSD 500 17 7550断路器国电南瑞科技股份有限公司 NSD 500 18 7551断路器国电南瑞科技股份有限公司 NSD 500 19 7552断路器国电南瑞科技股份有限公司 NSD 500 20 750kV小室1公用国电南瑞科技股份有限公司 NSD 500 21 750kV小室2公用国电南瑞科技股份有限公司 NSD 500 22 750kV小室3公用国电南瑞科技股份有限公司 NSD 500 1.3 断路器保护间隔表1-3 750kV断路器保护间隔装置配置情况序号一次设备名称装置屏二次设备型号 1 7520开关 7520断路器辅助保护屏南瑞RCS-921断路器失灵保护及自动重合闸装置 2 7521开关 7521断路器辅助保护屏南瑞RCS-921断路器失灵保护及自动重合闸装置 3 7530开关 7530断路器辅助保护屏南瑞RCS-921断路器失灵保护及自动重合闸装置 4 7531开关 7531断路器辅助保护屏）南瑞RCS-921断路器失灵保护及自动重合闸装置 5 7532开关 7532断路器辅助保护屏南瑞RCS-921断路器失灵保护及自动重合闸装置 6 7540开关 7540断路器辅助保护屏南瑞RCS-921断路器失灵保护及自动重合闸装置 7 7541开关 7541断路器辅助保护屏南瑞RCS-921断路器失灵保护及自动重合闸装置 8 7542开关 7542断路器辅助保护屏南瑞RCS-921断路器失灵保护及自动重合闸装置 9 7550开关 7550断路器辅助保护屏南瑞RCS-921断路器失灵保护及自动重合闸装置 10 7551开关 7551断路器辅助保护屏南瑞RCS-921断路器失灵保护及自动重合闸装置 11 7552开关 7552断路器辅助保护屏南瑞RCS-921断路器失灵保护及自动重合闸装置 1.4 母线保护间隔表1-4 750kV母线保护间隔装置配置情况序号一次设备名称装置屏二次设备型号 1 750KV I母母线 750KVI母母线保护保护屏（一）许继WMH-800A微机母线保护装置 2 750KV I母母线 750KVI母母线保护保护屏（二）深圳南瑞继保BP-2CS-H微机母线成套保护装置 3 750KV II母母线 750KVII母母线保护保护屏（一）许继WMH-800A微机母线保护装置 4 750KV II母母线 750KVII母母线保护保护屏（二）深圳南瑞继保BP-2CS-H微机母线成套保护装置 1.5 电抗器保护间隔表1-5 750kV电抗器保护间隔装置配置情况序号一次设备名称装置屏二次设备型号 1 750KV2#电抗器 750KV2#电抗器保护A屏南自SG-R751数字式电抗器保护装置 2 750KV2#电抗器 750KV2#电抗器保护B屏许继WKB-801A/R1微机并联电抗器保护装置 3 750KV4#电抗器 750KV4#电抗器保护A屏南自SG-R751数字式电抗器保护装置 4 750KV4#电抗器 750KV4#电抗器保护B屏许继WKB-801A/R1微机并联电抗器保护装置 2、330kV设备 2.1 线路保护间隔表2-1 330kV线路保护间隔装置配置情况序号一次设备名称装置屏二次设备型号 1 3967白石I线 3967白石城I线保护屏(一) 四方继保CSC-103C数字式超高压线路保护装置 2 3967白石I线 3967白石城I线保护屏(一) 四方继保CSC-125A数字式故障启动装置 3 3967白石I线 3967白石城I线保护屏(二) 南瑞RCS-931BM超高压线路电流差动保护装置 4 3967白石I线 3967白石城I线保护屏(二) 南瑞RCS-925A过电压保护及故障启动装置 5 31065白芦I线 31065白芦I线保护屏(一) 四方继保CSC-103A数字式超高压线路保护装置 6 31065白芦I线 31065白芦I线保护屏(一) 四方继保CSC-125A数字故障启动装置 7 31065白芦I线 31065白芦I线保护屏(二) 南瑞RCS-931BM超高压线路电流差动保护装置 8 31065白芦I线 31065白芦I线保护屏(二) 南瑞RCS-925A过电压保护及故障启动装置 9 3971白台I线 3971白台I线保护屏（一）四方继保CSC-103C数字式超高压线路保护装置 10 3971白台I线 3971白台I线保护屏（一）四方继保CSC-125A数字式故障启动装置 11 3971白台I线 3971白台I线保护屏（二）南瑞RCS-931超高压线路电流差动保护装置 12 3971白台I线 3971白台I线保护屏（二）南瑞RCS-925A过电压保护及故障启动装置 13 3989白台II线 3989白台II线保护屏（一）四方继保CSC-103C数字式超高压线路保护装置 14 3989白台II线 3989白台II线保护屏（一）四方继保CSC-125A数字故障启动装置 15 3989白台II线 3989白台II线保护屏（二）南瑞RCS-931BM超高压线路电流差动保护装置 16 3989白台II线 3989白台II线保护屏（二）南瑞RCS-925A过电压保护及故障启动装置 17 30926白靖I线 30926白靖I线保护屏（一））四方继保CSC-103C数字式超高压线路保护装置 18 30926白靖I线 30926白靖I线保护屏（一）四方继保CSC-125A数字故障启动装置 19 30926白靖I线 30926白靖I线保护屏（二）南瑞RCS-931BM超高压线路电流差动保护装置 20 30926白靖I线 30926白靖I线保护屏（二）南瑞RCS-925A过电压保护及故障启动装置 21 30927白靖II线 7098白景I线保护屏（一）四方继保CSC-103A数字式超高压线路保护装置 22 30927白靖II线 7098白景I线保护屏（一）四方继保CSC-125A数字式故障启动装置 23 30927白靖II线 7098白景I线保护屏（二）南瑞RCS-931超高压线路电流差动保护装置 24 30927白靖II线 7098白景I线保护屏（二）南瑞RCS-925A过电压保护及故障启动装置 25 30928白靖III线 30928白靖III线保护屏（一）四方继保CSC-103C数字式超高压线路保护装置 26 30928白靖III线 30928白靖III线保护屏（一）四方继保CSC-125A数字故障启动装置 27 30928白靖III线 30928白靖III线保护屏（二）南瑞RCS-931BM超高压线路电流差动保护装置 28 30928白靖III线 30928白靖III线保护屏（二）南瑞RCS-925A过电压保护及故障启动装置 29 3851白安I线 3851白安I线保护屏（一）许继WXH-802/A微机线路保护装置 30 3851白安I线 3851白安I线保护屏（一）许继WXH-871G数字故障启动装置 31 3851白安I线 3851白安I线保护屏（二）南瑞RCS-931BM超高压线路电流差动保护装置 32 3851白安I线 3851白安I线保护屏（二）南瑞RCS-925A过电压保护及故障启动装置 33 3025白安II线 3025白安II线保护屏（一）许继WXH-802/A微机线路保护装置 34 3025白安II线 3025白安II线保护屏（一）南自SSR-530数字式远跳判别装置 35 3025白安II线 3025白安II线保护屏（二）南瑞RCS-931BM超高压线路电流差动保护装置 36 3025白安II线 3025白安II线保护屏（二）南瑞RCS-925A过电压保护及故障启动装置 37 30929白响I线 30929白响I线保护屏（一）四方继保CSC-103C数字式超高压线路保护装置 38 30929白响I线 30929白响I线保护屏（一）四方继保CSC-125A数字故障启动装置 39 30929白响I线 30929白响I线保护屏（二）南瑞RCS-931BM超高压线路电流差动保护装置 40 30929白响I线 30929白响I线保护屏（二）南瑞RCS-925A过电压保护及故障启动装置 41 30930白响II线 30930白响II线保护屏（一）四方继保CSC-103C数字式超高压线路保护装置 42 30930白响II线 30930白响II线保护屏（一）四方继保CSC-125A数字故障启动装置 43 30930白响II线 30930白响II线保护屏（二）南瑞RCS-931BM超高压线路电流差动保护装置 44 30930白响II线 30930白响II线保护屏（二）南瑞RCS-925A过电压保护及故障启动装置 2.2 断路器保护间隔表2-2 330kV断路器保护间隔装置配置情况序号一次设备名称装置屏二次设备型号 1 3310开关 3310断路器辅助保护屏南瑞RCS-921A断路器失灵及自动重合闸装置 2 3311开关 3311断路器辅助保护屏南瑞RCS-921A断路器失灵及自动重合闸装置 3 3320开关 3320断路器辅助保护屏南自PSL-632C断路器失灵及自动重合闸装置 4 3321开关 3321断路器辅助保护屏南自PSL-632C断路器失灵及自动重合闸装置 5 3340开关 3340断路器辅助保护屏南瑞RCS-921A断路器失灵及自动重合闸装置 6 3341开关 3341断路器辅助保护屏南瑞RCS-921A断路器失灵及自动重合闸装置 7 3350开关 3350断路器辅助保护屏南瑞RCS-921A断路器失灵及自动重合闸装置 8 3351开关 3351断路器辅助保护屏南瑞RCS-921A断路器失灵及自动重合闸装置 9 3352开关 3352断路器辅助保护屏南瑞RCS-921A断路器失灵及自动重合闸装置 10 3360开关 3360断路器辅助保护屏南瑞RCS-921A断路器失灵及自动重合闸装置 11 3362开关 3362断路器辅助保护屏南瑞RCS-921A断路器失灵及自动重合闸装置 12 3370开关 RCS-921A断路器保护装置南瑞RCS-921A断路器失灵及自动重合闸装置 13 3371开关 RCS-921A断路器保护装置南瑞RCS-921A断路器失灵及自动重合闸装置 14 3372开关 RCS-921A断路器保护装置南瑞RCS-921A断路器失灵及自动重合闸装置 15 3380开关 3380断路器辅助保护屏南瑞RCS-921A断路器失灵及自动重合闸装置 16 3381开关 3381断路器辅助保护屏南瑞RCS-921A断路器失灵及自动重合闸装置 17 3382开关 3382断路器辅助保护屏南瑞RCS-921A断路器失灵及自动重合闸装置 18 3390开关 3390断路器辅助保护屏南瑞RCS-921A断路器失灵及自动重合闸装置 19 3391开关 3391断路器辅助保护屏南瑞RCS-921A断路器失灵及自动重合闸装置 20 3392开关 3392断路器辅助保护屏南瑞RCS-921A断路器失灵及自动重合闸装置 2.3 母线保护间隔表2-3 330kV母线保护间隔装置配置情况序号一次设备名称装置屏二次设备型号 1 330KV I母线 330KV I母母线保护屏（一）南瑞RCS-915AB母线保护装置 2 330KV I母线 330KV I母母线保护屏（二）深圳南瑞BP-2B微机母线差动保护装置 3 330KV II母线 330KV II母母线保护屏（一）南瑞RCS-915AB母线保护装置 4 330KV II母线 330KV II母母线保护屏（二）深圳南瑞BP-2B微机母线差动保护装置 2.4测控间隔表2-4 330kV测控间隔装置配置情况序号一次设备名称制造厂家二次设备型号 1 3310断路器国电南瑞科技股份有限公司 NSD 500 2 3311断路器国电南瑞科技股份有限公司 NSD 500 3 3320断路器国电南瑞科技股份有限公司 NSD 500 4 3321断路器国电南瑞科技股份有限公司 NSD 500 5 3340断路器国电南瑞科技股份有限公司 NSD 500 6 3341断路器国电南瑞科技股份有限公司 NSD 500 7 3350断路器国电南瑞科技股份有限公司 NSD 500 8 3351断路器国电南瑞科技股份有限公司 NSD 500 9 3352断路器国电南瑞科技股份有限公司 NSD 500 10 3360断路器国电南瑞科技股份有限公司 NSD 500 11 3362断路器国电南瑞科技股份有限公司 NSD 500 12 3370断路器国电南瑞科技股份有限公司 NSD 500 13 3371断路器国电南瑞科技股份有限公司 NSD 500 14 3372断路器国电南瑞科技股份有限公司 NSD 500 15 3380断路器国电南瑞科技股份有限公司 NSD 500 16 3381断路器国电南瑞科技股份有限公司 NSD 500 17 3382断路器国电南瑞科技股份有限公司 NSD 500 18 3390断路器国电南瑞科技股份有限公司 NSD 500 19 3391断路器国电南瑞科技股份有限公司 NSD 500 20 3392断路器国电南瑞科技股份有限公司 NSD 500 21 3967白石I线国电南瑞科技股份有限公司 NSD 500 22 31065白芦I线国电南瑞科技股份有限公司 NSD 500 23 3971白台I线国电南瑞科技股份有限公司 NSD 500 24 3989白台II线国电南瑞科技股份有限公司 NSD 500 25 30926白靖I线国电南瑞科技股份有限公司 NSD 500 26 30927白靖II线国电南瑞科技股份有限公司 NSD 500 27 30928白靖III线国电南瑞科技股份有限公司 NSD 500 28 3851白安I线国电南瑞科技股份有限公司 NSD 500 29 3025白安II线国电南瑞科技股份有限公司 NSD 500 30 30929白响I线国电南瑞科技股份有限公司 NSD 500 31 30930白响II线国电南瑞科技股份有限公司 NSD 500 32 330kV小室1公用国电南瑞科技股份有限公司 NSD 500 33 330kV小室2公用国电南瑞科技股份有限公司 NSD 500 34 330kV小室3公用国电南瑞科技股份有限公司 NSD 500 3、主变及66kV小室 3.1 主变保护间隔表3-1 主变保护间隔装置配置情况序号一次设备名称装置屏二次设备型号 1 1#主变 1#主变保护A屏南瑞RCS-978HB变压器成套保护装置 2 1#主变 1#主变保护B屏南自SG T756数字式变压器保护装置 3.2 66kV保护间隔表3-2 66kV保护间隔装置配置情况序号一次设备名称装置（屏）二次设备型号 1 电抗器、电容器 6#电抗器保护测控装置四方继保CSC-231数字式电抗器保护测控装置 2 电抗器、电容器 7#电抗器保护测控装置四方继保CSC-231数字式电抗器保护测控装置 3 电抗器、电容器 8#电抗器保护测控装置四方继保CSC-231数字式电抗器保护测控装置 4 电抗器、电容器 1#电容器保护测控装置四方继保CSC-221B数字式电抗器保护测控装置 5 电抗器、电容器 1#电容器不平衡保护装置四方继保CSC-221B数字式电抗器保护测控装置 6 站用变站用变备自投保护装置四方继保CSC-246-2数字式备用电源自动投入装置 7 1#站用变 1#所用变保护测控装置四方继保CSC-241C数字式所用变保护测控装置 8 3#站用变 3#所用变保护测控装置四方继保CSC-241C数字式所用变保护测控装置 9 66KVI母 66KV母线保护屏南瑞RCS-915AB母线保护装置 3.3 测控间隔表3-3 测控间隔装置配置情况序号一次设备名称制造厂家二次设备型号 1 1号主变750kV侧国电南瑞科技股份有限公司 NSD 500 2 1号主变330kV侧国电南瑞科技股份有限公司 NSD 500 3 1号主变66kV侧国电南瑞科技股份有限公司 NSD 500 4 1号主变本体国电南瑞科技股份有限公司 NSD 500 5 8号并联电抗器国电南瑞科技股份有限公司 NSD 500 6 8号并联电抗器国电南瑞科技股份有限公司 NSD 500 7 8号并联电抗器国电南瑞科技股份有限公司 NSD 500 8 8号并联电抗器国电南瑞科技股份有限公司 NSD 500 9 66kV母线国电南瑞科技股份有限公司 NSD 500 10 1#所用变及公用国电南瑞科技股份有限公司 NSD 500 11 0#所用变及公用国电南瑞科技股份有限公司 NSD 500 12 66kV及主变小室公用国电南瑞科技股份有限公司 NSD 500 13 主控室公用测控国电南瑞科技股份有限公司 NSD 500 目录 1.执行概述 4 1.1公司概述 4 1.2发展战略 4 1.3社会效益 5 2. 市场分析 5 2.1 市场背景 5 2. 2 市场机会 6 2.2.1 奶酪在乳行业的缺失 6 2.2.2 中国经济推动着奶酪的发展 6 2.2.3 奶酪“玻璃”市场下的契机 8 2.2.4 较大的利润空间 10 2.3 奶酪机遇背后的风险 10 2.3.1 较为成熟的国外奶酪 10 2.3.2 较高的开拓费用 10 2.3.3 运输的局限性 11 2.3.4 消费的被动性 11 3. 竞争分析 11 3.2竞争者分析 12 3.2.1 现有竞争者 12 3.2.2 潜在竞争者 14 3.2.3 顾客 14 3.2.4 供应商 15 3.2.5 替代项目 15 4.目标市场 16 一、按照区域划分的目标市场 16 二、按照不同人群划分的目标市场 18 5. 公司组建与管理 19 5.1 公司选址 20 5.2 公司管理模式 ---- “和”与“制度” 21 5.3.公司组织管理机构设置 22 6．企业文化 23 6.1“思味特”是谁 ? 23 6.2“思味特”的价值观 23 6.3“思味特”的形象 24 7.产品生产管理与服务 25 7.1 产品生产管理 25 7.2 奶酪产品 26 7.3 服务 33 8.企业战略 34 8.1战略举措 34 8.1.1 融资战略 34 8.1.2 营销战略 35 8.1.3 品牌战略 36 8.1.4 竞争战略 36 8.1.5 人力资源开发战略 36 8.2战略目标 37 8.3企业愿景 37 8.4超越危机看未来 37 9.市场营销 38 9.1.差异化战略 38 9.2.1 视觉轰炸宣传策略 39 9.2.2 公益宣传策略 39 9.2.3 软文化宣传策略 40 9.3 传统方式的营销策略 40 9.3.1 报纸 40 9.3.2 杂志 41 9.3.3 户外广告 41 9.4关系营销 41 9.5 社会+绿色+知识营销 42 9.5.1 开展“天天奶酪 ”频道 42 9.5.2 “奶酪在线”服务热线 42 9.5.3 营养服务指导 43 9.6 个性化营销 43 9.7 网络营销 43 9.8 展示营销----形成品牌效应 44 10.财务分析 45 10.1公司未来一至五年资产负债表预测 45 10.2 公司未来一至五年损益表预测 46 10.3 公司一至五年内现金流量表预测 47 10.4 公司第一至五年现金收支预算 48 11.投资风险分析 53 11.1 “思味特”获利及营运能力分析 53 11.2 “思味特”投资分析 56 12.企业应急预案 62 附录 69 目　录第一章总论 4 1.1项目概述 4 1.2项目提出的背景和必要性 4 1.3 项目建设的可行性分析 16 第二章项目依据和范围 20 2.1项目编制依据 20 2.2编制原则 20 2.3项目编制范围 21 第三章市场发展预测及行业关键指标分析 22 3.1二手车市场风险及发展预测 22 3.2 目前二手车价格分析 25 3.3 二手车关键指标分析 28 第四章项目选址与建设条件 36 4.1 项目选址 36 4.2 区域建设条件 36 4.3社会环境简况 37 第五章项目建设内容与规模 39 5.1 项目建设内容 39 5.2 建设规模 39 第六章项目实施进度安排 41 第七章环境保护和交易流程 42 7.1 二手车交易市场污染评估与处理 42 7.2 二手车交易流程 42 第八章项目经营管理与劳动定员 49 8.1 项目经营管理 49 8.2 劳动定员 49 8.3 劳动保护和安全生产 50 第九章投资概算及资金筹措 51 9.1 投资估算 51 9.2 资金筹措 51 第十章经济效益分析 53 10.1项目的制度成本分析 53 10.2 项目效益分析 55 10.3 本项目成本估算 56 10.4 投资初期的营销计划建议 57 10.5 销售收入及税金 57 10.6 利润估算 58 10.7 财务平衡分析 58 10.8 不确定性分析 58 10.9 结论 59 第十一章结论及建议 64 1.
