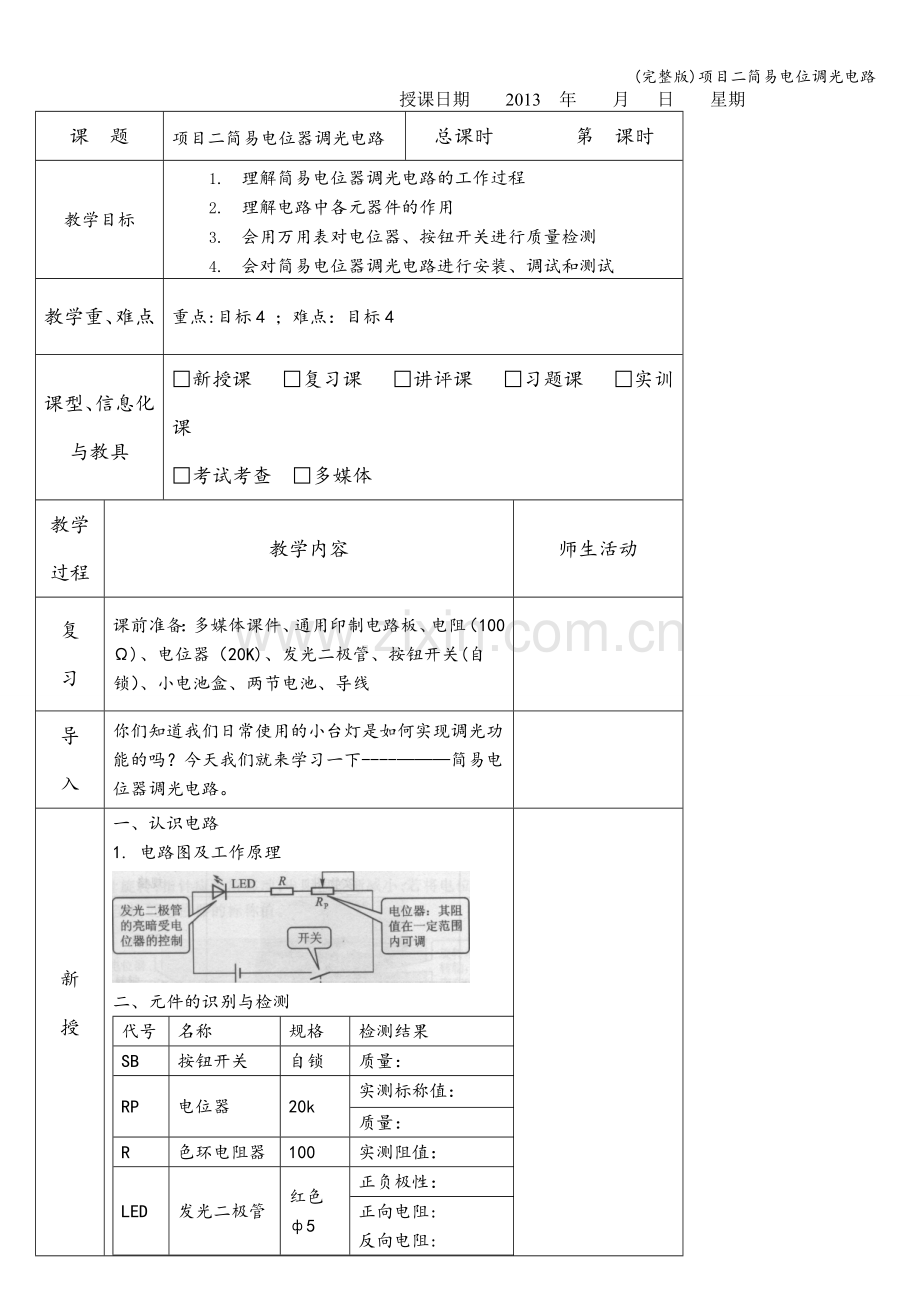

授课日期 2013 年 月 日 星期
课 题
项目二简易电位器调光电路
总课时 第 课时
教学目标
1. 理解简易电位器调光电路的工作过程
2. 理解电路中各元器件的作用
3. 会用万用表对电位器、按钮开关进行质量检测
4. 会对简易电位器调光电路进行安装、调试和测试
教学重、难点
重点:目标4 ；难点：目标4
课型、信息化与教具
□新授课 □复习课 □讲评课 □习题课 □实训课
□考试考查 □多媒体
教学过程
教学内容
师生活动
复
习
课前准备：多媒体课件、通用印制电路板、电阻（100Ω)、电位器（20K)、发光二极管、按钮开关(自锁）、小电池盒、两节电池、导线

导
入
你们知道我们日常使用的小台灯是如何实现调光功能的吗？今天我们就来学习一下----———简易电位器调光电路。

新
授

新
授

一、认识电路
1. 电路图及工作原理

二、元件的识别与检测
代号
名称
规格
检测结果
SB
按钮开关
自锁
质量：
RP
电位器
20k
实测标称值：
质量：
R
色环电阻器
100
实测阻值：
LED
发光二极管
红色ф5
正负极性：
正向电阻:
反向电阻:
质量：

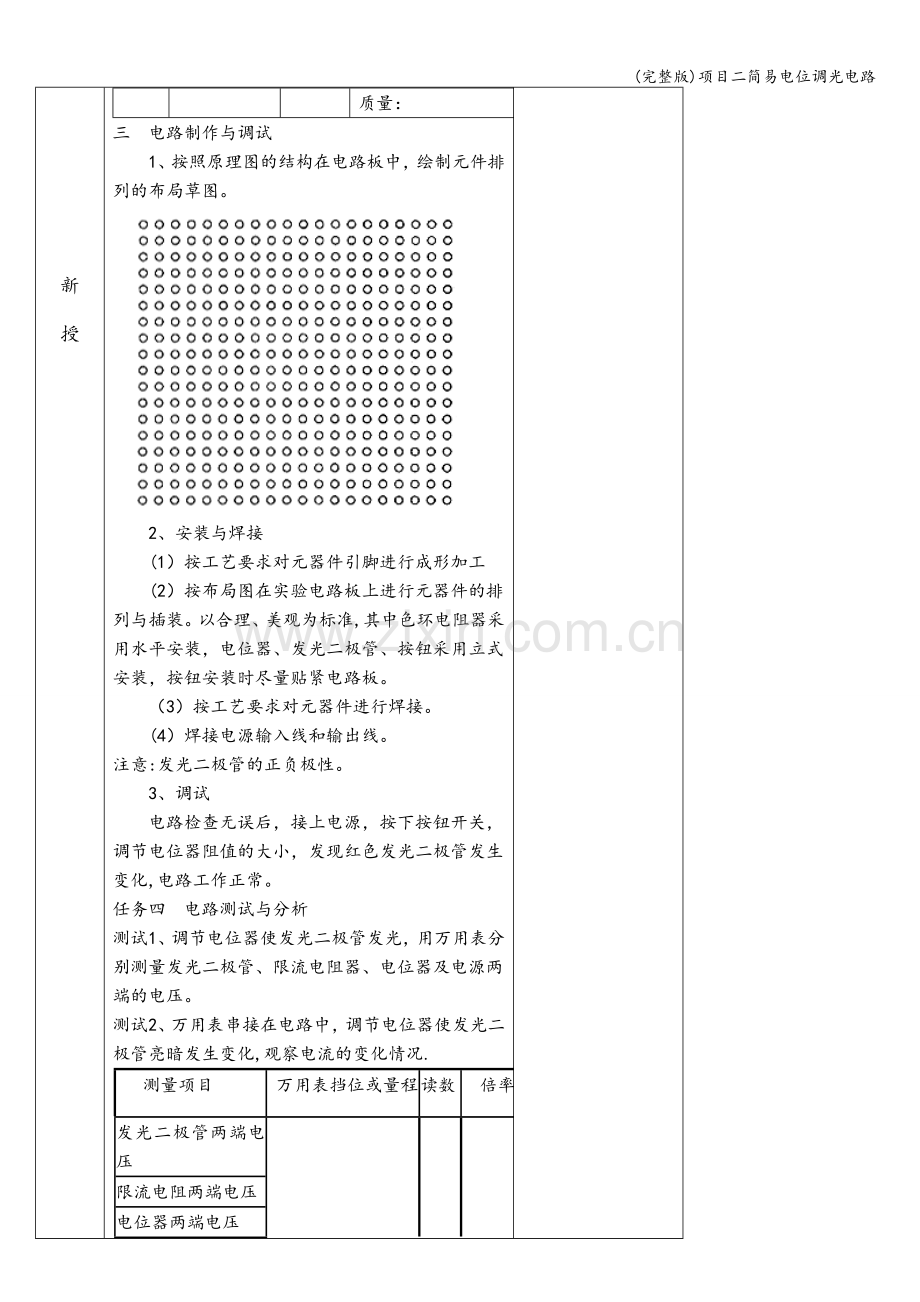

三 电路制作与调试
1、按照原理图的结构在电路板中，绘制元件排列的布局草图。

2、安装与焊接
(1）按工艺要求对元器件引脚进行成形加工
(2）按布局图在实验电路板上进行元器件的排列与插装。以合理、美观为标准,其中色环电阻器采用水平安装，电位器、发光二极管、按钮采用立式安装，按钮安装时尽量贴紧电路板。
（3）按工艺要求对元器件进行焊接。
(4）焊接电源输入线和输出线。
注意:发光二极管的正负极性。
3、调试
电路检查无误后，接上电源，按下按钮开关，调节电位器阻值的大小，发现红色发光二极管发生变化,电路工作正常。
任务四 电路测试与分析
测试1、调节电位器使发光二极管发光，用万用表分别测量发光二极管、限流电阻器、电位器及电源两端的电压。
测试2、万用表串接在电路中，调节电位器使发光二极管亮暗发生变化,观察电流的变化情况.
测量项目
万用表挡位或量程
读数
倍率
测量值
发光二极管两端电压

限流电阻两端电压

电位器两端电压

电源两端电压

测量项目
万用表挡位或量程
读数
倍率

测量值

发光二极管正常发光时，电路中的电流

电位器阻值为最小时，电路中的电流
电位器阻值为最大时，电路中的电流

巩
固

作业布置
完成实训报告单
课后体会
