响音放大器.doc

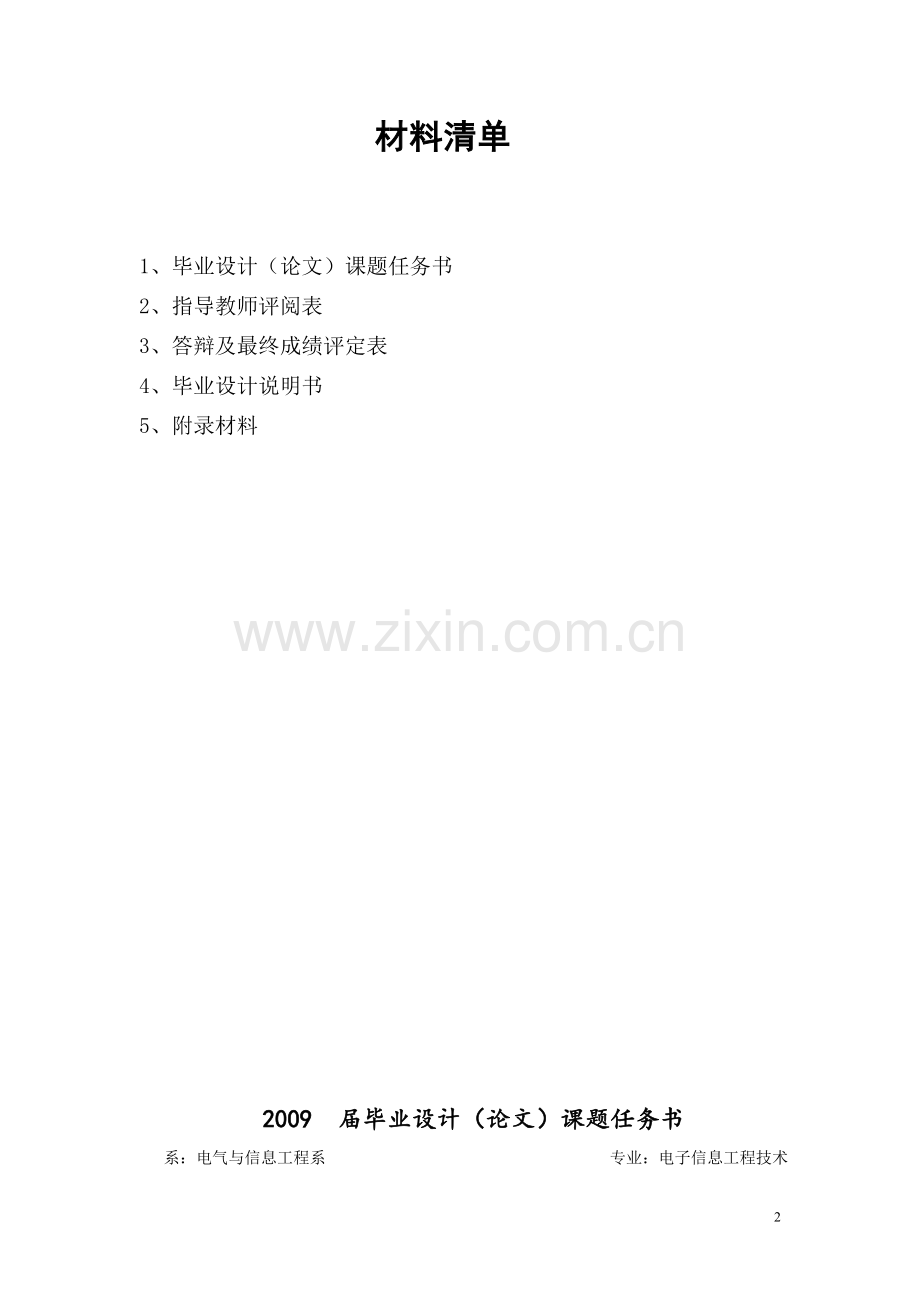

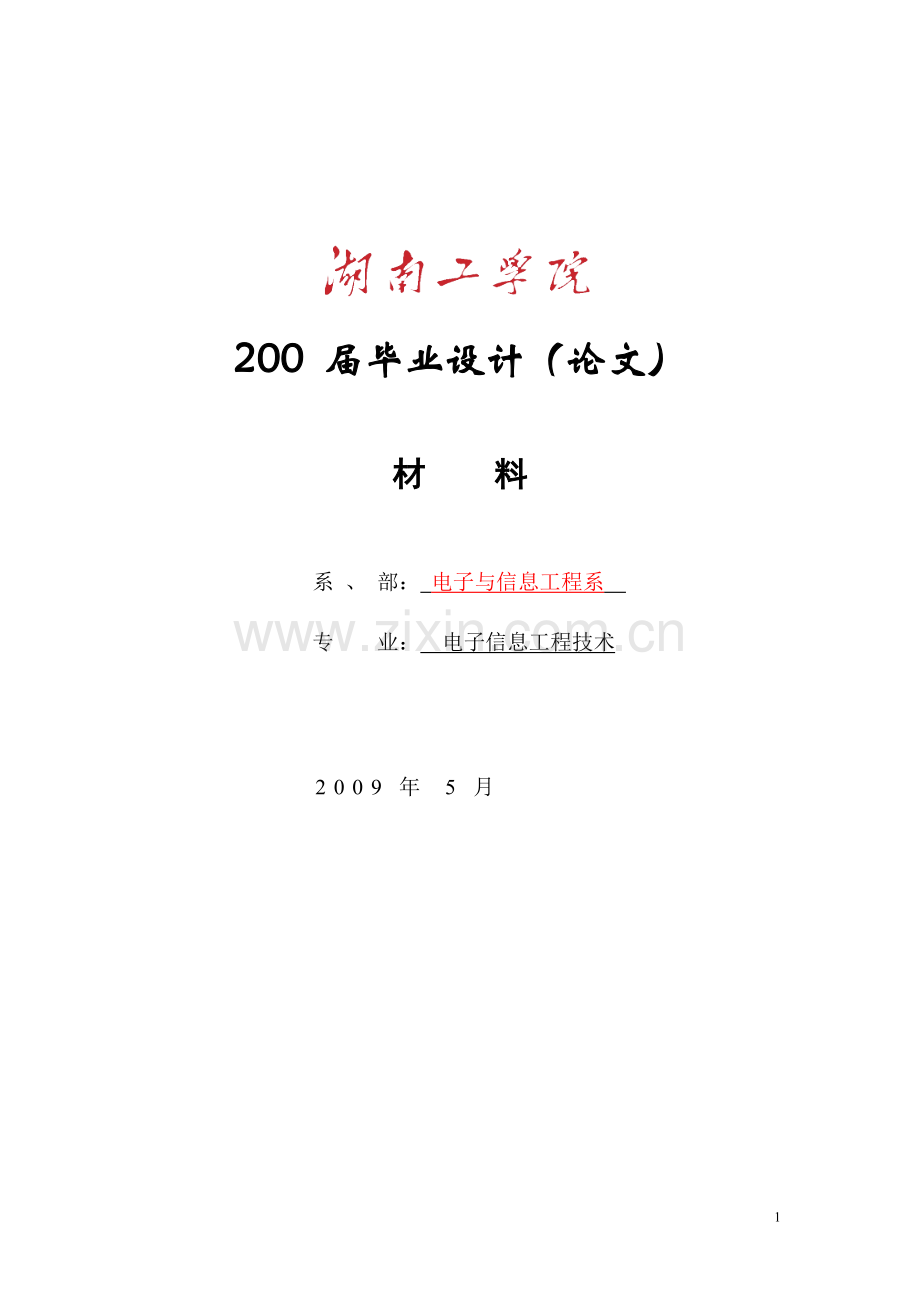

200 届毕业设计（论文） 材 料 系 、 部： 电子与信息工程系 专 业： 电子信息工程技术2009年5月材料清单1、毕业设计（论文）课题任务书2、指导教师评阅表3、答辩及最终成绩评定表4、毕业设计说明书5、附录材料 2009 届毕业设计（论文）课题任务书系：电气与信息工程系 专业：电子信息工程技术 指导教师张忠贤学生姓名尹军艳课题名称音响放大器的设计内容及任务设计内容l 一个音响放大器，要求具有话音放大、音调输出控制、对输入信号进行扩音。l 以集成运放为核心进行设计。 l 已知：Vcc=9v,话筒模拟输入电压为5v,电子混响延时器模块1片，集成功放LM1875芯片1片，负载电阻，扬声器一个。l 音响放大器的组成简介（话音放大器、电子混响器、混合前值放大器、音调制器l 方案选择：本设计选择直接给定信号，由磁带防音机提供。l 各单元电路的设计，作各单元电路的原理框图l 功率放大器的选择，本设计选择LM1875。l 电路安装与调试设计任务l 设计一个具有话音放大的音响放大器拟达到的要求或技术指标 具有话音放大 具有音调控制 具有音量控制额定功率负载阻抗频率响应输出电压 进度安排起止日期工作内容备注2月10日2月28日3月1日3月9日3月10日3月30日4月1日5月4日5月5日5月17日5月18日5月24日熟悉任务书，查找相应资料拟出设计题纲音响放大器的设计（各单元电路框图）电源的原理图和PCB图系统调试，撰写设计说明书准备答辩5%5%35%15%30%10%主要参考资料1李万臣，模拟电子技术基础实验与课程设计.哈尔滨：哈尔滨工程大学出版社,20022任为民，电子技术基础课程设计指导.北京:中央广播电视大学出版社,19863李锋，刘小魁. 模拟电子技术设计.湖南:湖南大学出版社,2004 4彭介华， 电子技术课程设计指导.北京:高等教育出版社,19975张永端,杨林耀,张雅兰.电路分析基础.西安:西安电子科技大学出版社,19986王喜成.音响技术. 西安:西安电子科技大学出版社,19977王川,姚建永.实用电源技术.重庆大学出版社,20008童丹，模拟电子技术设计基础师，山东:济南大学出版社，19969邓汉，勤音响设计与电路原理，西安:西安电子科技大学出版社,200110谢婉青，集成运算放大器应用原理，北京:清华大学出版社,1997教研室意见年 月 日系主管领导意见年 月 日湖南工学院2009 届毕业设计（论文）指导教师评阅表系： 电气与信息工程系 学生姓名尹军艳学 号401060540班 级电0604班专 业电子信息工程技术指导教师姓名张忠贤课题名称音响放大器的设计评语：（包括以下方面，学习态度、工作量完成情况、材料的完整性和规范性；检索和利用文献能力、计算机应用能力；学术水平或设计水平、综合运用知识能力和创新能力；）是否同意参加答辩：是 否指导教师评定成绩分值：指导教师签字： 年 月 日湖南工学院2009 届毕业设计（论文）答辩及最终成绩评 定 表系（公章）： 学生姓名尹军艳学号401060540班级电0604班答辩日期课题名称音响放大器的设计 指导教师成 绩 评 定分值评 定小计教师1教师2教师3教师4教师5课题介绍思路清晰，语言表达准确，概念清楚，论点正确，实验方法科学，分析归纳合理，结论严谨，设计（论文）有应用价值。30答辩表现思维敏捷,回答问题有理论根据，基本概念清楚，主要问题回答准确大、深入,知识面宽。必答题40自由提问30合 计100答 辩 评 分分值：答辩小组长签名：答辩成绩a： 40指导教师评分分值：指导教师评定成绩b： 60最终评定成绩： 分数： 等级：答辩委员会主任签名： 年 月 日说明：最终评定成绩a+b，两个成绩的百分比由各系自己确定，但应控制在给定标准的10左右。摘 要音响放大器可以用来话音扩音、音乐欣赏、卡拉OK伴唱，其中的电子混响器使声音听起来具有一定深度感和空间立体感。音响放大器是由话筒放大器、混合前置放大器、电子混响器、音调控制器、功率放大器几部分组成。本设计目的具有话音放大、音调控制、音量控制；拟达到的技术指标：额定功、负载阻抗、频率响应、输出电压。设计意义：音响技术的发展经历了电子管、晶体管、场效应管的历史时期，在不同的历史时期都各有其特点。预计音响技术今后的发展主流为数字音响技术。通过音响放大器设计，使我们认识到一个简单的模拟电路系统，应当包括信号源、输入级、中间级、输出级和执行机构。信号源的作用是提供待放大的电信号，如果信号是非电量，还须把非电量转换为电信号，然后进入输入级，中间级进行电流或电压放大，再进入输出级进行功率放大，最后去推动执行机构做某项工作。关键词：集成运算放大器；集成功率放大器；LM1875 。ABSTRACTThe acoustic amplifier may use for the voice to amplify, music appreciation, the Kara OK vocal accompaniment, electronic reverberation employing according to ability sound sounds to have certain depth perception and the spatial stereoscopic effect.The acoustic amplifier is by the transmitter amplifier, the mix pre-amplifier, the electronic reverberant unit, the tone controller, power amplifier several parts is composed.This design goal has the voice to enlarge, the tonality control, the volume control; Plans technical specification which achieved: Fixed merit, loaded impedance, frequency response, output voltage.This design significance: The acoustic technology development has experienced the electron tube, the transistor, the field effect tube historical period, all respectively has its characteristic in the different historical period.Will estimate the acoustic technology next development mainstream for the digital sound technology.Through the acoustic amplifier design, makes us to realize to a simple analogous circuit system, must include the supply oscillator, the input level, the middle level, the output stage and the implementing agency.The supply oscillator function provides treats the enlargement the electrical signal, if the signal right and wrong electric quantity, still needs the non-electrical quantity to transform into the electrical signal, then enters the input level, the middle level carries on the electric current or the voltage amplification, again enters the output stage to carry on the power to enlarge, finally impels the implementing agency to do some work.key word: Integration operational amplifier；integration power amplifier. 目 录1 绪论12 音响放大器的基本组成简介22.1 音响放大器的基本组成框图22.2 话音放大器22.3 电子混响器32.4 混响前置放大器32.5 音调控制器42.6 功率放大器43 方案选择53.1方案选择54 音响放大器的设计74.1 电源部分的设计74.1.1 电源的设计74.1.2 整流滤波电路设计84.1.3 稳压电路设计84.2 电子混响延时器94.3 前值放大电路104.4 滤波电路设计134.5 音调控制器174.6 攻率放大部分214.7 采用LM1875芯片的功率放大器244.8 保护电路设计264.9 超低音电路285 电路安装与调试306 设计总结与体会31参考文献32致 谢33附 录1 稳压电源电路原理图34附 录2 稳压电源电路PCB图35 附 录3 元件清单 .361绪 论 新旧世纪的的交替,不是一个简单的更迭,而是事物不断发展,循序渐进的过程。新世纪带来的是新的起点，新的追求，新的开拓。近几年来,计算机技术进入了前所未有的快速发展时期,随着电子信息技术的发展关于音响放大器在电子技术基础中所出的位置越来越来重要，它不仅是电子信息类专业的一个重要部分，而且在其它类专业工程中也是不可缺少的。放大器电路作为子系统的应用，发展更是迅速，以成为新一代电子设备不可缺少的核心部件，其现实生活中的运用也是非常普遍和广泛。在音响放大器的制作过程中，控制该电路的主要核心电路是几个放大器的设计，其中主要包括：话音放大器，混合前置放大器，音调控制器，功率放大器等。随着电子技术的发展 ，话音放大器被广泛的应用到一系列放音设备中，混合前置放大器 也在电路和数字电子电路的设计和制作过程中不可缺少的电路部分。功率放大器的运用使电子产品的成本大大减少，并且设计简单，易于操作，可靠性好的优点。音响放大器的设计目的是为了更好的掌握集成功率放大器内部电路工作原理，学会其外围电路的设计与主要性能参数测量方法以及掌握音响放大器的设计与电子线路系统的装试和调试技术。本次设计分为四的主要步骤：一 ：构思和设计 ，话音放大器，混合前置放大器，音调控制级和功率放大级。二：根据设计要求和选择的电路通过计算选择元器件和参数，并准确无误的设计好要设计的电路原理图。 2 音响放大器的基本组成简介2.1 音响放大器的基本组成框图从根本上讲，音响放大器主要包括前置放打器和功率放大器两个主要部分。它的系统框图如图2.1所示信号源 放大电路负载直流电源图2.1音响放大系统 图2.2 放大器内部组成框在前置放大器中除必要的放大外还设置有话音放大器、电子混响器、混合。前置放打器和音调控制器。音响放大器内部组成框图如图1.2所示2.2 话音放大器由于话筒的输出信号一般只有5mv左右，而输出阻抗达到20k欧（亦有低输出阻抗的话筒如20欧，200欧等），所以话音放大器的作用是不失真地放大声音信号（最高频率达到10kHz）。其输入阻抗远大于话筒的输出阻抗。2.3 电子混响器电子混响器是用电路模拟声音的多次反射，产生混响的效果，使生音听起来具有一定的深度感和空间立体感。在“卡拉OK”（不需要乐队，利用磁带伴奏歌唱）伴唱机中，都带有电子混响器，其组成框图如图1.2所示。其中，即成电路BBD称为模拟延时器，其内部有由场效应管子构成的多级电子开关和高密度存储器。在外加时钟脉冲作用下，这些电子开关不断地接通和断开，对输入信号进行采样、保持并逐步向后一级传递，从而使BBD的输出信号相对于输入信号延迟了一段时间。如BBD的级数越多，时钟脉冲的频率越高，则产生影响的延迟时间越长。2.4 混响前置放大器混响前置放大器的作用是将磁带发音机输出的音乐信号与电子混响器后的声音信号混响放大,其电路如图2.3所示.这是一个反相加法器电路,输出与输入电压的关系为：V0=-(RFV1/R1+RFV2/R2)，式中,V1为话筒放大器输出电压;V2为放音机输出电压。 图2.3 混合前置放大器2.5 音调控制器音调控制器主要是调节音响放大器的幅度和频率值（幅频特性）。音调控制器的电路如图1.4所示。其中,RP33称为音量控制电位器,其滑臂在最上端时,音响放大器输出最大功率，其中,R31、R32、RP31不能取得太大,否则不可忽略运放漂移电流的影响；也不能太小,否则流过它们的电流将超出运放输出的限载。一般取几千欧姆至几百千欧姆为宜。 图2.4音调控制器的电路2.6 功率放大器功率放大器(简称功放)的作用是给音响放大器的负载RL(扬声器)提供一定的输出功率。当负载一定时，希望输出的功率尽可能大,输出信号的非线性失真尽可能地小，效率尽可能高功率放大器的常见形式有OTL(Output Transformerless)和OCL(Output Transformerless)电路。其中在功放中常用的有集成运放和晶体管组成的功率放大器，也有专用集成电路功率放大器。3 方案选择3.1方案选择方案一 ：采用锁环频率相合成技术外加音响放大器采用锁相环频率合成技术，先用锁相环频率合成产生一定范围的频率，在通过传感器把接收到的频率信号转化音频信号。再通过低通滤波器把频率控制在音频所需要的频率范围。它的优点就是工作频率可调，也可以达到很高的频率分辨率；缺点是要求使用的滤波器通带可变，实现很困难。具体方案如3-1所示：晶振整形电路R分频器鉴相器环路滤波器压控振荡器可变分频器图3-1 锁环频率相合成技术框图方案二：采用直接数字式频率合成器DDS技术外加音响放大器采用直接数字式频率合成器(DDS)，是用RAM存储所需波形的量化信息，按照不同频率要求以频率控制字K为步进对相位增量进行累加，以累加相位值作为地址码读取存放在内存里。DDS具有相对带宽很宽、频率转换时间极短、频率分辨率高等优点；另外，全数字化结构便于集成，输出相位连续，频率、相位和幅度也可实现程控。但在方案中需要一块FPGA,一块双口RAM,那么设计的成本较高。同时电路也不好仿真。实现起来也比较困难。方案三：采用直接给定的音频信号外加音响放大器采用直接所定的音频信号，是由MP3、数字激光（CD）、或DVD-Audio等现代音频信号设备，直接给音响放大器。此电路简单，其优点是：在音频信号具有直接给定的音频频率，在频率方面没有失真效果，而且具有混响器的效果。它的设计简单可靠，软硬可相互补充各自的缺点。同时音响效果也比较好。其结构框图如3-2所示：话音放大器电子混响器磁带放音机混合前值放大器音调控制器功率放大器图3-2 音响放大器的基本组成框图本设计中，采用方案三，即直接所给定的音频信号，输入信号是由磁带放音机所提供。设计采用这种方案主要是因为：此电路简单，其优点是：在音频信号具有直接给定的音频频率，在频率方面没有失真效果，而且具有混响器的效果。本次设计采用这种方案主要是因为：它的设计简单可靠，软硬可相互补充各自的缺点。同时音响效果也比较好4 音响放大器的设计4.1 电源部分的设计4.1.1 电源的设计该设计中需要用到正负16V和正负12V的直流稳压电源。一般来说直流稳压电源由电源变压器、整流、滤波电路及稳压电路所组成，设计框图4-1如图所示：输出电压U2输入电压U1电源变压器整流滤波电路稳压电路图4-1 电源设计框图本次的设计的稳压电源电路原理图如图4-2所示：图4-2 稳压电源电路原理图4.1.2 整流滤波电路设计整流电路将交流电压变成单向脉动的直流电压；滤波电路用来滤除整流后单向脉动电压中的交流成份，合之成为平滑的直流电压。小功率直流电源因功率比较小，通常采用单相交流供电。由于桥式整流电路克服了半波整流的缺点，在桥式整流电路中，由于每两只二极管只导通半个周期，故流过每个二极管的平均电流仅为负载电流的一半，与半波整流电路相比较，其输出电压提高，脉动成分减小了。为了获得平滑的直流电压，常在整流电路的后面加接滤波电路，以滤去交流成分。滤波电路常见的有电容滤波电路（主要利用电容两端电压不能突变的特性，使负载电压波形平滑，故电容应与负载并联）电感滤波电路及型滤波电路。本设计采用电容滤波电路。4.1.3 稳压电路设计稳压电路的作用是当输入交流电源电压波动、负载和温度变化时，维持输出直流电压的稳定。常用的是三端式稳压器。三端固定输出集成稳压器常见的产品有CW78系列和CW79系列。CW78系列：正压系列。该系列稳压块有过流、过热和调整管工作保护，以防过载而损坏。一般不需要接元件即可工作，有时为改善性能也加少量元件。CW79系列：负压系列。与CW78系列相比，除了输出电压极性、引脚定义不同外，其他特点都相同。由于输出电压决定于集成稳压块，而且我们的设计需要用到正负16V和正负12V的输出电压，故我们不采用三端式稳压器，当变压器变压出来12V时，通过桥式整流电路的特点，在的正半周导通时，可将它们看成短路，这样就并联在上，其承受的反向峰值电压，通理导通时，可将它们看成短路，这样就并联在上，其承受的反向峰值电压，成而使电压达到了16负，在经过电阻分压，使输出电压达到12V。4.2 电子混响延时器 电子混响延时器是用电路模拟声音的多次反射，产生混响效果，使声音听起来具有一定深度感和空间立体感。在“卡拉OK”（不需乐队，利用磁带伴奏歌唱）伴唱中，都带有电子混响延时器。 模拟混响延时电路的组成框图如下4-3图所示。其中电路BBD称为模拟延时器，器内部有由场效应管构成的多级电子开关和高精度存储器。 在外加时钟脉冲作用下，电子开关不断地接通和断开，对输入信号进行采样、保持并向后级传递，从而使BBD的输出信号相对于输入信号延迟一段时间。BBD的级数越多，时钟脉冲的频率越高，延时时间越长。BBD配要有专业专用的时钟电路，例如，MN3102时钟电路与MN3200系利的BBD配套。 电子混响延时器产生电路其优点是，在一个音响电路中可以产生很好的音响混合效果，使音响发出来的声音具有动听悦耳的效果。缺点，在这个过程中失真度相对而言会加高，同时在电路方面还要配带自己已经所定的延时时钟电路。在电路方面也比较复杂，在电路调试方面带来很多不好的地方。所以本次设计中不采用延时放大器。而是通过一个RC低通滤波器来提高音量，经过一些简单的电路来达到混响的效果。图4-3 电子混响延时组成框图4.3前值放大电路混合前置放大器的作用是将磁带放音机输出的音乐信号与电子混响后的声音信号混合放大,前置放大器是一高输入阻抗、高共模抑制比、低漂流的小信号放大电路,可以采用双运放放大器,他是两个同相放大电路的简单串联组合电路,也称同相串联差分放大电路,差分输入信号从两个放大器的同相端输入,可以有效的消除两输入端的共模分量,可以获得很高的共模抑制比和极高的输入电阻。其放大倍数AU1为：（公式要标注）混响前置放大器的电路由运放A2组成，这是一个反向加法器电路，输出电压U02的表达式为:音频放大器是音响系统的主体，包括前值放大器和功率放大器两部分，必要时可以插入图示均衡器。音频放大器对音频信号进行处理和放大，用足够的功率去推动扬声器系统发声。下图为前值放大器的电路设计图：图4-4 前值放大器的电路设计图前值放大器。前值放大器具有双重功能，即选择音源并进行音频电压放大和音质控制。它将各种不同音源送来的不同电平的音频信号放大为大致相同的额定电平；同时通过加工处理，实现音质控制，以来复原始声音，输出高保真音频信号。因此在前值放大器中除必要的放大器外，还要置有音量控制、响度控制、音调控制、平衡控制、低频和高频噪声抑制等音质控制电路。所以，前值放大器被称为音响系统的音质控制中心。 前值放大电路常用电路有单管、双管和集成电路小信号音频电压放大器三种。 单管前值放大器电路通常采用交流负反馈型共射级放大电路和射极跟随器电路。 交流负反馈型共射级放大器电路具有输入阻抗高，失真小、电压增益基本不受晶体管参数的影响等特点，特别是在立体声通道中，其左、右声道所用的电路性能的一致容易控制，而射极跟随器电路具有输入阻抗高、输出阻抗低、动态安慰和谐波失真方面性能十分良好的特点，其电压增益要靠后一级放大器来完成。但这电路具有以下其缺点：三极管放大器本身之间存在寄生电容，其影响其共射极放大电路高频特性的晶体管参数主要是 和 ， 和 越小，放大电路上限频率越高，放大电路的频带就越宽，另外还可以看出，放大电路的负载及信号源内阻也会影响放大电路的高频特性，越小，上限频率就越高，增大可使增大，但它将使米勒电容增大，使放大电路的上限频率下降，所以，通频带和增益之间存在矛盾。同时放大器的增益不高。故电路难以实现。 双管前值放大电路为了提高放大器的增益，它分成两种共射-共集直接耦合电流并联负反馈放大电路和两级共射直接耦合电流并联负反馈放大电路。第一种其电压增益主要取决于第一级电路，输出电阻抗取决于第二极共集电极电路的输出阻抗。第一级为交流负反馈共射极放大器。电压增益基本是集电极负载电阻与射极电阻之间的比。输入阻抗则为第一级共射极放大器的输入阻抗和反馈电阻的并联值。因此，该电路具有输入阻抗较高，输出阻抗很低的特点。第二种两管采用直接耦合可提高电路的温度稳定性，并在两级间分别应用了电压串联并联式负反馈，使它的输入阻抗提高，而且保持有较高的增益。输出阻抗比第二级放大器的集电极电阻大，增大是程度与反馈深度成正比。双管前值放大电路工作在甲类，其优点是波形失真小，但由于静态工作点电流大，故管耗大，放大电路效率低，所以它主要小功率放大电路中。集成电路小信号音频电压放大电路，电路一般采用低噪声高增益集成运算放大电路，使用一个反馈式均衡放大电路。前级信号还有所需要的匹配电阻。前值放大器是的作用是将磁带放音机输出的音乐信号与电子混响后的声音信号混合放大， 经过前置放大后，才能保证足够大的驱动电压，获得足够大的音量。为了克服通频带和增益之间存在矛盾，提高音响的工作效率，我们采用一个集成电路小信号音频电压放大电路。集成电路小信号音频电压放大电路必需用一个运放，形成负反馈，来进行一级或者多级的放大，使驱动电压、电流达到扬声器发音的效果。由于我们所功给的信号是已经调好的频率，所以在前值放大电路前只要加一个耦合电容和一个平衡电阻就可以进入信号的放大。同时所功给的电压也是同相电压，故在输入是同相输入。根据前值放大器优缺点的要求可以设计出以下电路4-5所示图：图4-5 前值放大电路图式中, R27、R26组成反馈电路，R27、R26为反馈电阻，R25为平衡电阻，C31为偶合电容，C30为滤波电容 。其放大倍数为输出电压为4.4 滤波电路设计在音响设计中滤波电路是非常重要的一个环节，当你一个滤波电路没有选择好时，在扬声器输出来的信号可能会受到干扰，从而使在扬声器输出来的声音带有杂音。滤波器的作用是从整个信号中将某一特定段的信号分离出来，使它在基本上不受到衰减的条件下通过滤波器，而该频段以外的信号则受到很大的衰减，几乎无法通过滤波器，根据滤波器的频率特性可分为低通滤波器、带通滤波器、高通滤波器、带阻滤波器等。电子分频器通常采用RC滤波器，功率分频器通常使用LC滤波器。功率分频器中LC滤波器主要电感线圈L和电容C这两个感抗元件组成的电抗元件，它具有一定的感性，电感器对直流信号的公式为电容器是一种两个相互平行的电极夹在电介质之间卷饶而成的电抗元件，它具有一定的容抗，电容器对交流信号的公式为 表示交流信号的频率表示为电感，表示电容图 4-6 RC低通滤波器RC低通滤波器是由一个简单的电阻R和简单的电容C构成的。电路图如4-6所示其幅频特性和相频特性分别为由上式可知，当信号频率由零逐渐升高时，将逐渐下降，其幅频曲线如图4-7所示，当时，所以称为低通滤波器的上限截止频率，其通带范围为0，由于电路只有一个独立的存能元件C故称为一阶低通滤波器电路。由相频特性可知，当时， 。其相频特性如图4-8所示图4-7 幅频特性曲线图4-8 相频特性曲线RC高通滤波器也是由一个简单的电阻R和简单的电容C构成的，其电路图如4-9所示图 4-9 RC高通滤波器其幅频特性和相频特性分别为由上式可知，高通滤波器的下限截止频率（或转折频率）为，0为带阻，为通带，所以它为一阶高通滤波。其幅频特性和相频特性如4-10所示图4-10 高通滤波器的幅频和相频特性图为了使调整音量后信号进入功率放大部分扬声器输出不带有杂音，要在进入功放之前加一个滤波器。由于人说话的声音是一种低频信号，则要加一个低通滤波器，使其频率截止在为200HZ左右。根据要求可确定其电路。同时该设计电路R34/C36组成的高音提升电路，此电路可以提升一定量的高频信号，使声音更加清晰。4.5音调控制器音量控制器的电路如下图，其中，RP33称为音量控制电位器，其滑臂在最上端时，音量放大器输出最大功率图4-11 音调控制器音调控制电路用来对音频信号各频段内的信号进行提升或衰减，调节输入信号的低频、中频、高频成分的比例，改变前值放大器的频率特性，以补偿音响各个环节的频率失真，或满足听音色的爱好和需要。音调控制是指调节反馈网络或衰减网络的频率特性，使它对音频信号的高、低频率成分产生不同程度的反馈或衰减，从而达到改变电路频率响应特性的目的。常用音调控制电路主要有反馈、衰减式 和双声道电位器控制电路三中类型，而且通常只有高音和低音频段两个控制电路，可以对高、低频成分进行提升或衰减的控制。 RC衰减式音调控制电路，这种高、低音式音调控制比较简单，由于各电路的容抗的大小在低音、中音和高音时不同，因此调节电位器，从电位器分压输出的音频信号的高低音的效果会不同。在图4-12中，由于各电容的容抗的大小在低音、中音和高音时不同。RP1是低音控制电位器，调节RP1对中音和高音的影响不大，而对低音频率的影响较大，RP2是高音控制电位器，调节RP2对中音和低音的影响不大，而对高频信号的影响较大。输入、音频信号，经过高音和低音控制信号。图4-12 RC衰减式音调控制电路表4-1 根据图4-12不同的电容量在低音、中音、高音的容抗值（表名位置）音调频率 （Hz）C1=0.051uFC2=1500pF低音100Hz106K1.06M中音1kHz10.6K106K高音10KHz1.06K10.6K此电路的缺点是，当RP2的动片从最上端开始向下滑动时，滑到中间位置时，由于RP2动片以上的串联电阻串在C2回路中，对高频段信号有衰减，同时由于RP2动片以下的电阻值在减小，通过C2高频段开始分流衰减。这样会给音响带来噪声。RC负反馈式音调控制器主要是控制、调节音响放大器的幅频特性，理想的控制曲线如4-13中折线所示。图中表示中音频率，要求增益，表示为低音频转折（或截止）频率，一般为几十赫兹；表示低音频区的中音频转折频率；表示高音频区的中音频率转折频率；表示高音频转折率，一般为几千赫兹。音调控制器只对低音频与高音频的增益进行提升与衰减，中音频的增益保持0dB不变因此，音调控制器的电路可由低通滤波器与高通滤波器构成。R为信号输入端，经过耦合电容C35进入音量电位器，（音量电位器由三个引脚，与C35连接的是输入端，输出端也叫滑动端、另一引脚为接地端），调整音量后信号进入由R34/C36组成的高音提升电路，此电路可以提升一定量的高频信号，使声音更加清晰。C36/R34组成高通滤波电路,截止频率大约为200HZ左右；如4-14所示。这种电路调节方便，元件较少，在一般收录机、音响放大器中应用较多。其工作原理为： 当时，音调控制器为低频音，图4-13所示的RP3B的滑动滑到在最上端，对应于低频提升最大情况；图4-13所示的为RP3B滑动滑到最下端时，对应于低频衰减最大情况。分析表明，在音量调节后面有一个有源低通滤波器，其增益函数的表达式为 当时，音调控制器为高频音，但在音响实际应用中不多，通 常先提出低频区处和高频区初的提升量或衰减量。与 RC衰减式音调控制电路相比，RC负反馈式音调电路是将RC衰减式的接地端该为接至后级放大器的负反馈端,通过负反馈进一步调节放大器的放大倍数,从而增强RP1和RP2的控制效果,使得高低音的调节范围进一步大,调节的效果更为明显。图4-13 理想的控制曲线 双声道电位器控制电路，采用双联同抽的指数型电位器构成分压电路，直接控制信号电平。该电路虽然简单，但缺点也比较明显。大拿感电位器日久磨损后产生转动噪声，在扬声器中出现“噶拉”声音，并在面包板上的电位器与前值放大器之间的连接导线屏蔽不好或接地选择不佳，就会感应交流干扰声，从而严重恶化音质。其结构图如4-14图4-14 双声道电位器音量控制电路4.6 功率放大部分音响功率放大器是一个技术已经相当成熟的领域，几十年来，人们为之付出了不懈的努力，无论从线路技术还是元器件方面，乃至于思想认识上都取得了长足的进步。功率放大器的常见电路形式有OTL电路和OCL电路。有集成运放和晶体管组成的功率放大器，也有专用集成电路功率放大器芯片。目前在音响设备中广泛采用集成功率放大器，引起具有性能稳定，工作可靠及安装调试简单等优点。整体电路分为电压放大级和功率（电流）放大级。电路采用优秀的OTL型晶体管放大电路，另外还有一种OCL型晶体电路。OCL型功率放大电路是一种既无输出变压器，又无输出偶合电容的功率放大电路。比起OTL电路无论频率响应还是在非线性失真上都有较大的改善。这是由于OCL型电路的输出端去掉了偶合电容，改善了低频响应。OCL型功率放大器是一种双电源互补对称电路，需要两个正负独立电源。我这里提出以下几个方案：方案一：LM386低电压音频功率放大器LM386是美国国家半导体公司生产的音频功率放大器，主要应用于低电压消费类产品。为使外围元件最少，电压增益内置为20。但在1脚和8脚之间增加一只外接电阻和电容，便可将电压增益调为任意值，直至200。输入端以地位参考，同时输出端被自动偏置到电源电压的一半，在6V电源电压下，它的静
