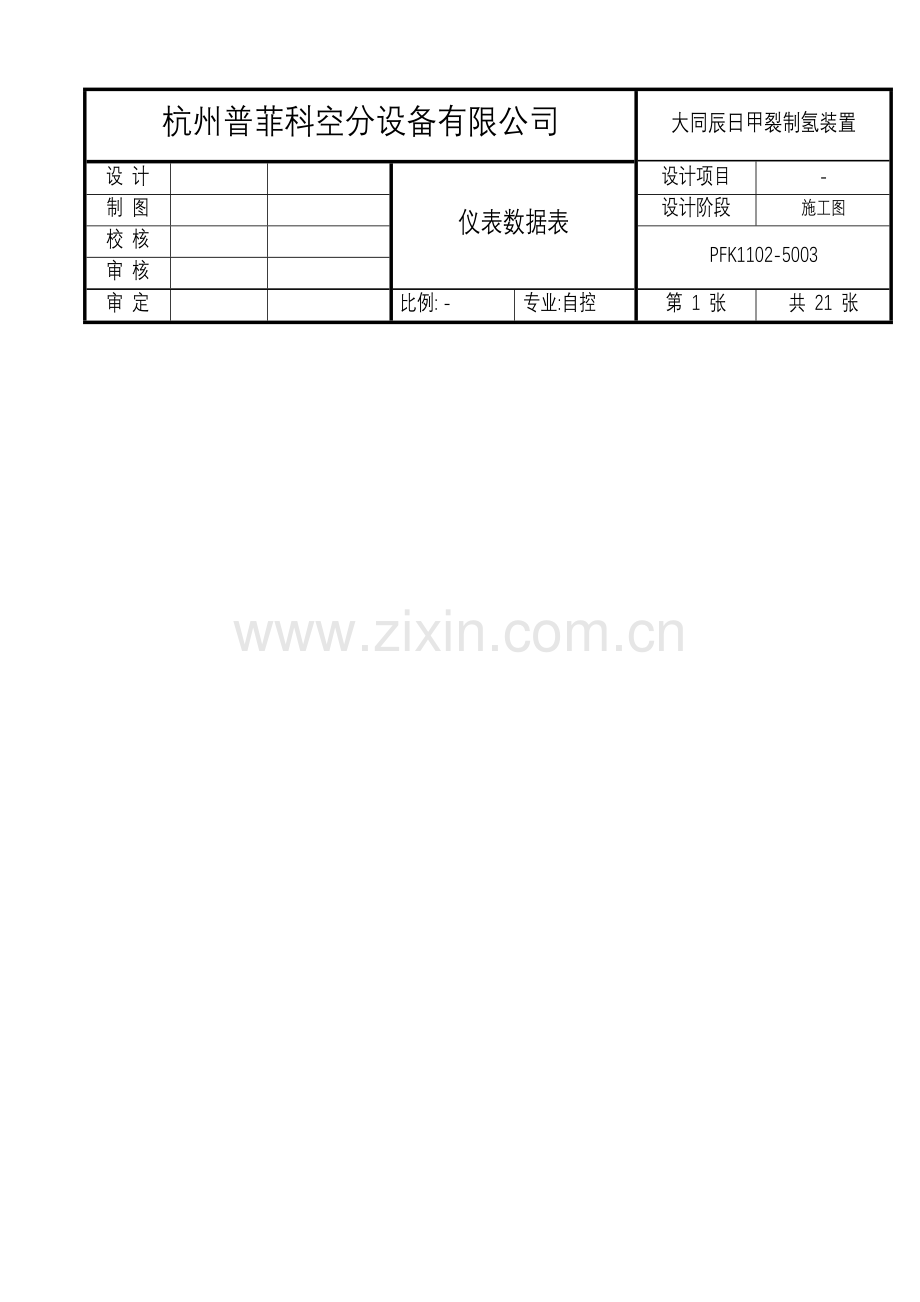

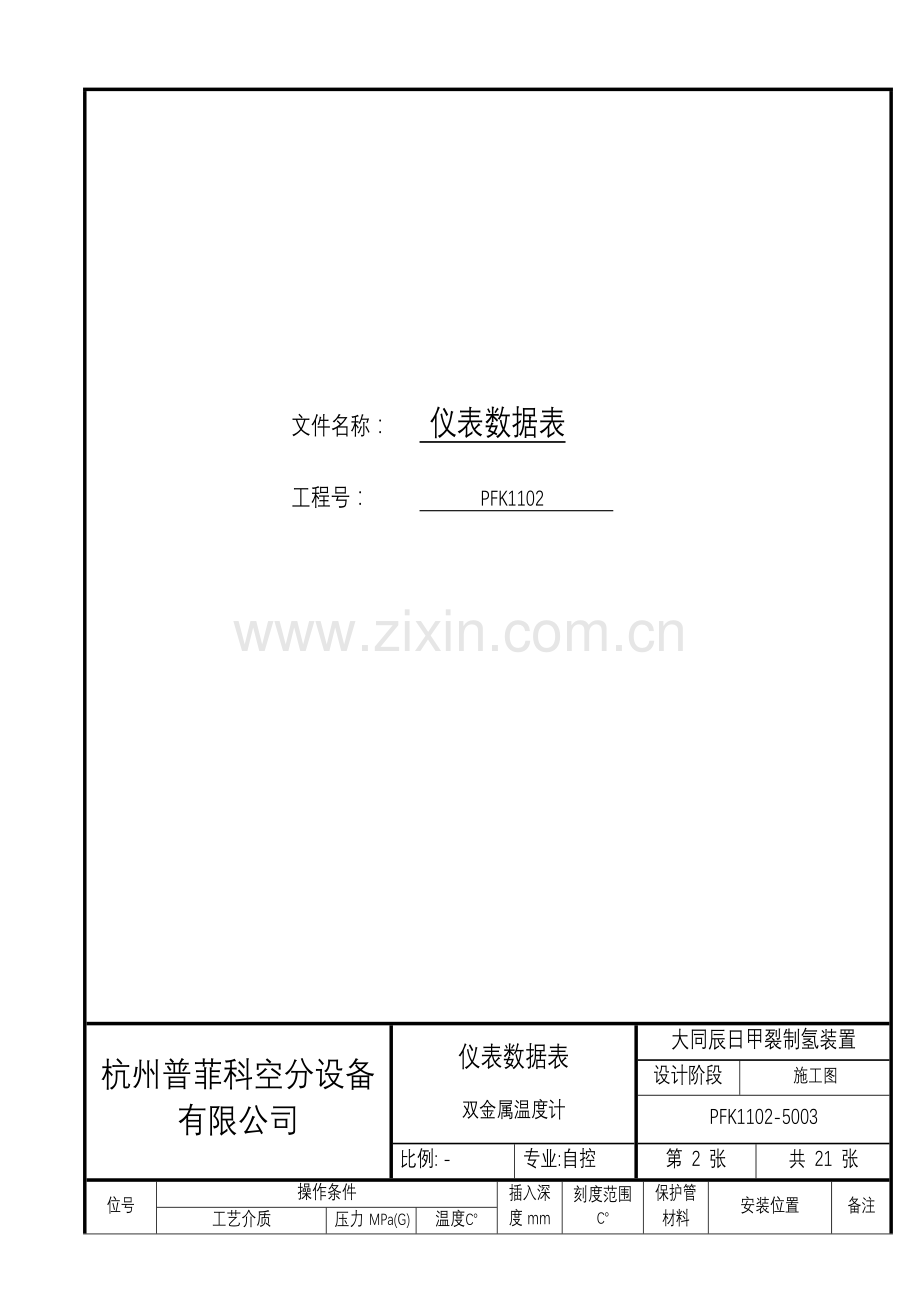

杭州普菲科空分设备有限公司大同辰日甲裂制氢装置设 计仪表数据表设计项目-制 图设计阶段施工图校 核PFK1102-5003审 核审 定比例: -专业:自控第 1 张共 21 张 文件名称： 仪表数据表 工程号： PFK1102 杭州普菲科空分设备有限公司仪表数据表双金属温度计大同辰日甲裂制氢装置设计阶段施工图PFK1102-5003比例: -专业:自控第 2 张共 21 张位号操作条件插入深度mm刻度范围保护管材料安装位置备注工艺介质压力MPa(G)温度TG-101甲醇、水1.21401601750300不锈钢PL105-25-N1E-HH=140TG-102甲醇、水蒸汽混合物1.22302801750400不锈钢PG101-25-N1B-HH=140TG-103甲醇、水、CO2、H21.22302801750400不锈钢PG102-25-N1B-HH=140TG-104甲醇、水、CO2、H21.21001501200300不锈钢PGL101-25-N1EH=140TG-105水0.3401200100不锈钢CWS101-40-L1BH=140TG-106导热油0.32303001750500不锈钢HO103-50-M2B-HH=140TG-107烟道气0.093004001750600不锈钢HO103-150-M2B-HH=160TG-108烟道气0.083003501750600不锈钢HO103-150-M2B-HH=160TG-109导热油0.42303001750500不锈钢HO103-50-M2B-HH=140温度计规格型号WSS-461/0100-KA175表头直径100结构形式万向型精度1.5保护管直径10外壳防护等级IP65安装固定方式可动外螺纹螺纹规格M272法兰标准及等级-法兰尺寸及密封面-制造厂川仪备注附位号标牌、配直型焊接套管SS16、检定证书及合格证书.杭州普菲科空分设备有限公司仪表数据表不锈钢压力表大同辰日甲裂制氢装置设计阶段施工图PF1102-5003比例: -专业:自控第 3 张共 21 张位号操作条件刻度范围MPa安装位置备注工艺介质温度压力MPa(G)最大压力MPa(G)PG-102甲醇、水蒸汽混合物2302801.21.202.5PG101-50-N1B-HPG-103H2、水、CO2、CO2302801.21.202.5PG102-50-N1B-HPG-201H2、CO、CO2等401.11.102.5PG201-25-N2BPG-202adH24001.051.0502.5PG203ad-25-N2B8块PG-203H24001.051.0502.5H201-25-N2B压力表规格型号 YTN-100HJ测量元件形式 (mm)弹簧管公称直径 100精度 1.5测量元件材质 SUS316表壳材质 SUS304填充液-防护等级 IP55工艺连接形式 螺纹螺纹规格 M201.5法兰标准及等级 -法兰尺寸及密封面 -制造厂 川仪备注 附位号标牌、检定证书及合格证书.杭州普菲科空分设备有限公司仪表数据表不锈94A2耐震压力表大同辰日甲裂制氢装置设计阶段施工图PF1102-5003比例: -专业:自控第 4 张共 21 张位号操作条件刻度范围MPa安装位置备注工艺介质温度压力MPa(G)最大压力MPa(G)PG-101a甲醇、水401.21.202.5PL104-25-N1EPG-101b甲醇、水401.21.202.5PL104-25-N1E压力表规格型号 YTNP-100HJ测量元件形式 (mm)弹簧管公称直径 100精度 1.5测量元件材质 SUS316表壳材质 SUS304填充液-防护等级 IP55工艺连接形式 螺纹螺纹规格 M201.5法兰标准及等级 -法兰尺寸及密封面 -制造厂 川仪备注 附位号标牌、检定证书及合格证书.杭州普菲科空分设备有限公司仪表数据表压力控制器大同辰日甲裂制氢装置设计阶段施工图 AL06201-5003比例: -专业:自控第 5 张共 21 张位号PA-001用途仪表空气压力低报警PID号-管道编号仪表空气总管操作条件工艺介质压缩空气操作压力（MPa）0.4MPa操作温度（）50最大压力 (MPa)0.7压力开关规格型号测量范围01.0MPa精度1.6级输出信号常开接点测量原理-测量元件材质不锈钢本体材质铝合金终端接头规格1/2NPT（F）电气接口尺寸3/4NPT（F）防爆等级dCT6防护等级IP66触点动作形式SPDT触点容量5A-24VDC低报警设定值0.3MPa法兰标准及等级-法兰尺寸及密封面-法兰材质-制造厂川仪备注铭牌带位号杭州普菲科空分设备有限公司仪表数据表一体化温度变送器大同辰日甲裂制氢装置设计阶段施工图PF1102-5003比例: -专业:自控第 6 张共 21 张位号TR-101TR-102TR-103用途导热油进系统温度指示远传R101顶部温度指示远传R101底部温度指示远传PID号PF1102-3104PF1102-3104PF1102-3104管道编号HO101-50-M2B-HR101顶部R101底部操作条件工艺介质导热油甲醇、水、CO2、H2甲醇、水、CO2、H2操作压力（MPa）0.40.61.21.2操作温度（）230300230280230280变送器规格型号SBWZ2460-WZGPK-73N-M100A300J150A -CT4-JB01E-D-dALM1/150SBWZ2460-WZGPK-73N-M100A250J100A -CT4-JB01E-D-dALM1/100SBWZ2460-WZGPK-73N-M100A250J100A -CT4-JB01E-D-dALM1/100测量范围()060006000600测温元件类型RTDRTDRTD分度号Pt100Pt100Pt100精度0.2% 0.2% 0.2%电源24VDC24VDC24VDC输出信号4-20mA4-20mA4-20mA输出指示表-电气接口尺寸M201.5M201.5M201.5防爆等级ExdCT6ExdCT6ExdCT6测温元件规格测量元件数量111结构形式直型保护管直型保护管直型保护管保护管直径(mm)888全长300250250插入深度150100100接线盒防护等级IP65IP65IP65安装形式固定螺纹M27x2固定螺纹M27x2固定螺纹M27x2法兰标准及等级-法兰尺寸及密封面-接线盒材料SSSSSS保护管材料SSSSSS套管材料1Cr18Ni9Ti1Cr18Ni9Ti1Cr18Ni9Ti制造厂川仪川仪川仪备注配直型焊接套管16H=120设备带直型焊接套管H=120设备带直型焊接套管H=120杭州普菲科空分设备有限公司仪表数据表一体化温度变送器大同辰日甲裂制氢装置设计阶段施工图PF1102-5003比例: -专业:自控第 7 张共 21 张位号TR-104TR-105用途E103出口气体温度指示远传E101底部温度指示远传PID号PF1102-3104PF1102-3104管道编号PGL102-40-N1EE101底部操作条件工艺介质甲醇、水、CO2、H2甲醇、水操作压力（MPa）0.40.61.2操作温度（）40230280变送器规格型号SBWZ2460-WZGPK-73N-M100A300J150A -CT4-JB01E-D-dALM1/150SBWZ2460-WZGPK-73N-M100A250J100A -CT4-JB01E-D-dALM1/100测量范围()01000600测温元件类型RTDRTD分度号Pt100Pt100精度0.2% 0.2% 电源24VDC24VDC输出信号4-20mA4-20mA输出指示表-电气接口尺寸M201.5M201.5防爆等级ExdCT6ExdCT6测温元件规格测量元件数量11结构形式直型保护管直型保护管保护管直径(mm)88全长300250插入深度150100接线盒防护等级IP65IP65安装形式固定螺纹M27x2固定螺纹M27x2法兰标准及等级-法兰尺寸及密封面-接线盒材料SSSS保护管材料SSSS套管材料1Cr18Ni9Ti1Cr18Ni9Ti制造厂川仪川仪备注配直型焊接套管16H=60设备带直型焊接套管H=120杭州普菲科空分设备有限公司仪表数据表压力变送器大同辰日甲裂制氢装置设计阶段施工图PF1102-5003比例: -专业:自控第 8 张共 21 张位号PT-101PT-201PT-202ad用途汽化过热器出口压力测量变压吸附系统压力吸附塔出口压力PID号PF1102-3104PF1102-3204PF1102-3204管道编号PG101-50-N1B-HH201-25-N2BPG203ad-25-N2B操作条件工艺介质H2H2H2操作压力 MPa（G）1.21.0501.05操作温度（）2302804040最大压力 MPa（G）1.21.051.05变送器规格型号EJA430A-EAS4A/97EA/NF1EJA430A-EAS4A/97EA/NF1EJA430A-EAS4A/97EA/NF1测量范围02.0MPa02.0MPa02.0MPa精度0.0650.0650.065输出信号420mA420mA420mA测量原理-测量元件材质SUS316LSUS316LSUS316L本体材质SCS14ASCS14ASCS14A终端接头规格1/2NPT1/2NPT1/2NPT电气接口尺寸1/2NPT(F)1/2NPT(F)1/2NPT(F)防爆等级ExdCT6dCT6dCT6防护等级IP67IP67IP67安装型式2”管装平托架2”管装平托架2”管装平托架安装图号-附件安装支架、直通终端接头安装支架、直通终端接头安装支架、直通终端接头输出指示表带设定按钮的数字表头带设定按钮的数字表头带设定按钮的数字表头毛细管长度-毛细管填充材料-密封膜片材质-法兰标准及等级-法兰尺寸及密封面-法兰材质-制造厂横河川仪横河川仪横河川仪备注1台铭牌打位号1台铭牌打位号4台铭牌打位号杭州普菲科空分设备有限公司仪表数据表金属转子流量计大同辰日甲裂制氢装置设计阶段施工图PF1102-5003比例: -专业:自控第 9 张共 21 张位号FT-201用途出氢气缓冲罐流量指示、结算PID号PF1102-3204管道编号H202-25-N2B操作条件工艺介质H2操作压力 MPa(G)1.05操作温度 常温最大流量 气体82.5正常流量75最小流量37.5操作密度液气0.545动力粘度mPa.s变送器规格型号LZD-ESK-Z测量范围11110口径DN25精度1.5测量管材质SS衬里材质-工艺连接形式法兰输出信号420mA电源24V DC法兰标准及等级HG20592-97,PN4.0法兰尺寸及密封面DN25,FM螺纹规格-电气接口尺寸1/2NPT防爆等级ExdCT4防护等级IP65制造厂川仪备注附配对法兰及连接件按实际流量范围标定刻度铭牌打位号杭州普菲科空分设备有限公司仪表数据表液位计大同辰日甲裂制氢装置设计阶段施工图PF1102-5003比例: -专业:自控第 10 张共 21 张位号LG-101LG-102aLG-102b用途甲醇贮槽液位显示原料液储槽液位显示原料液储槽液位显示PID号PF1102-3104PF1102-3104PF1102-3104设备位号V101V102AV102B操作条件工艺介质甲醇甲醇、水甲醇、水操作压力（MPa）常压常压常压操作温度（）404040密度（Kg/m3,20）79210001000介质粘度(mPa.s,20）-法兰间距(mm)2300液位计规格型号UHZ-528-1121P000/EUHZ-528-1121P000/EUHZ-528-1121P000/E型式磁浮子磁浮子磁浮子测量范围(mm)02300mm精度10mm10mm10mm触点容量-电源输出信号上限报警设定值-下限报警设定值-电气接口尺寸防爆等级防护等级IP65IP65IP65法兰标准及等级HG20592-97,PN2.5HG20592-97,PN2.5HG20592-97,PN2.5法兰尺寸及密封面DN20,MDN20,MDN20,M附件-制造厂浙江联大浙江联大浙江联大备注铭牌打位号铭牌打位号铭牌打位号杭州普菲科空分设备有限公司仪表数据表液位计大同辰日甲裂制氢装置设计阶段施工图PF1102-5003比例: -专业:自控第 11 张共 21 张位号LT-101用途气液分离罐V103液位传送PID号PF1102-3104设备位号V103操作条件工艺介质甲醇、水操作压力（MPa）1.2操作温度（）40密度（Kg/m3,20）910介质粘度(mPa.s,20）-法兰间距(mm)液位计规格型号UHZ-528-1321PD01/E型式磁浮子测量范围(mm)02300mm精度10mm触点容量-电源24V DC输出信号420mA上限报警设定值-下限报警设定值-电气接口尺寸M201.5防爆等级ExdIICT4防护等级IP65法兰标准及等级HG20592-97,PN4.0法兰尺寸及密封面DN20,M附件-制造厂浙江联大备注铭牌打位号杭州普菲科空分设备有限公司仪表数据表调节阀大同辰日甲裂制氢装置设计阶段施工图PF1102-5003比例: -专业:自控第 12 张共 21 张位号 LV-101计算Cvmax/Cvnor 11.8/5.2用途液位调节选择Cv25连接形式法兰连接PID号PF1102-3104法兰标准及等级HG20592-97，PN1.6管道编号PL108-25-N1E法兰尺寸及密封面DN25.RF管道材质304法兰材质SS管道规格DN25执行机构ACTUATOR操作条件OPERATING CONDITIONS型号HA2R工艺介质甲醇、水型式气动薄膜操作温度40作用形式反作用阀前压力MPa(G)1.2弹簧范围80240KPa阀后压力MPa(G)0相对行程54.3%/ 74.78%/ 78.13%阀关闭差压MPa1.2手轮-流量气体Nm3/h蒸汽kg/h液体kg/h最大34.5供气压力280KPa正常31.4气源接头Rc1/4最小15.7定位器操作密度kg/m3910型号HEP15动力粘度mPa.s-输入信号420mA比重(空气=1)-输出信号80200KPa压缩系数K-气源压力280kPa汽化压力MPa-作用形式正作用临界压力MPa-电气接口尺寸1/2NPT噪音声级-气信号接口尺寸Rc1/4-6空气故障时阀位置关气源接口尺寸Rc1/4-6阀体/阀芯规格防爆等级ExiaIICT6阀型号HLS附件阀型式单座过滤器减压阀KZ03-3A流开/流关流开阀位开关-阀座数量1电磁阀-阀芯型式P孔泄漏等级 IV阀口径DN25Hmax流量特性 等百分比Hnor散热片/延伸杆-制造厂川仪阀体材质SS备注附配对法兰及连接件阀芯材质SUS316L铭牌打位号、附检定合格证及质量保证书阀座材质SUS316L杭州普菲科空分设备有限公司仪表数据表调节阀大同辰日甲裂制氢装置设计阶段施工图PF1102-5003比例: -专业:自控第 13 张共 21 张位号 PV-201计算Cvmax/Cvnor 0.1259/ 0.0624用途产品气压力调节选择Cv0.25连接形式法兰PID号PF1102-3204法兰标准及等级HG20592-97，PN4.0管道编号H201-25-N2B法兰尺寸及密封面DN20,FM管道材质20法兰材质CS管道规格DN25执行机构ACTUATOR操作条件OPERATING CONDITIONS型号HA2R工艺介质H269.36N217.9CO7.83 型式气动薄膜操作温度40作用形式反作用阀前压力MPa(G)1.05弹簧范围80240KPa阀后压力MPa(G)0.1相对行程59.19%/ 78.27%/ 79.83%阀关闭差压MPa0.95手轮-流量气体Nm3/h蒸汽kg/h液体kg/h最大82.5供气压力280KPa正常75气源接头Rc1/4最小37.5定位器操作密度kg/m30.081型号HEP15动力粘度mPa.s-输入信号420mA比重(空气=1)-输出信号80200KPa压缩系数K-气源压力280kPa汽化压力MPa-作用形式正作用临界压力MPa-电气接口尺寸1/2NPT噪音声级-气信号接口尺寸Rc1/4-6空气故障时阀位置关气源接口尺寸Rc1/4-6阀体/阀芯规格防爆等级ExiaIICT6阀型号HLS附件阀型式单座过滤器减压阀KZ03-3A流开/流关流开阀位开关-阀座数量1电磁阀-阀芯型式P孔泄漏等级 IV阀口径DN20X6Hmax流量特性 等百分比Hnor散热片/延伸杆-制造厂川仪阀体材质SCS13A备注附配对法兰及连接件阀芯材质SUS316L铭牌打位号、附检定合格证及质量保证书阀座材质SUS316L杭州普菲科空分设备有限公司 仪表数据表程控阀大同辰日甲裂制氢装置设计阶段施工图PF1102-5003比例：/专业：自控第 14 张共 21 张位号KV-201adKV-202adKV-203ad用途变压吸附程序控制变压吸附程序控制变压吸附程序控制PID号PF1102-3204PF1102-3204PF1102-3204管道编号PG202ad-25-N2BPG203ad-25-N2BWG201ad-40-N2B管道材质碳钢碳钢碳钢管道规格DN25DN25DN40操作条件工艺介质H2、CO2等混合气H2、CO2等混合气H2、CO2等混合气操作温度404040操作压力MPa(G)1.11.11.1最大差压1.11.11.1正常流量阀规格型号型式双气动双气动双气动公称通径 (mm)DN25DN25DN40阀体材质WCBWCBWCB阀芯材质1Cr18Ni9Ti1Cr18Ni9Ti1Cr18Ni9Ti输入信号气信号气信号气信号气源压力0.4MPa0.4MPa0.4MPa耗气量空气故障时阀位置-泄漏等级CLassCLassCLass全行程时间3s3s3s计算Kv-选择Kv -法兰标准及等级HG20592-97,PN4.0HG20592-97,PN4.0HG20592-97,PN4.0法兰尺寸及密封面DN25,FMDN25,FMDN40,FM进气接口尺寸-制造厂备注4台4台4台带位号标牌附ASCO板装电磁阀EFG551安装底板附接近开关安装支架以及带防水、防尘罩杭州普菲科空分设备有限公司 仪表数据表程控阀大同辰日甲裂制氢装置设计阶段施工PF1102-5003比例：/专业：自控第 15 张共 21 张位号KV-204adKV-205adKV-206ad用途变压吸附程序控制变压吸附程序控制变压吸附程序控制PID号PF1102-3204PF1102-3204PF1102-3204管道编号PG204ad-25-N2BPG205ad-25-N2BPG206ad-25-N2B管道材质碳钢碳钢碳钢管道规格DN25DN25DN25操作条件工艺介质H2、CO2等混合气H2、CO2等混合气H2、CO2等混合气操作温度404040操作压力MPa(G)1.11.11.1最大差压1.11.11.1正常流量阀规格型号型式双气动双气动双气动公称通径 (mm)DN25DN25DN25阀体材质WCBWCBWCB阀芯材质1Cr18Ni9Ti1Cr18Ni9Ti1Cr18Ni9Ti输入信号气信号气信号气信号气源压力0.4MPa0.4MPa0.4MPa耗气量空气故障时阀位置-泄漏等级CLassCLassCLass全行程时间3s3s3s计算Kv-选择Kv -法兰标准及等级HG20592-97,PN4.0HG20592-97,PN4.0HG20592-97,PN4.0法兰尺寸及密封面DN25,FMDN25,FMDN25,FM进气接口尺寸-制造厂备注4只4只4只带位号标牌附ASCO板装电磁阀EFG551安装底板附接近开关安装支架以及带防水、防尘罩杭州普菲科空分设备有限公司 仪表数据表接近开关大同辰日甲裂制氢装置设计阶段施工PF1102-5003比例：/专业：自控第 16 张共 21 张位号配套阀门位号备注位号配套阀门位号备注ZS-201adKV-201ad4只ZS-202adKV-202ad4只ZS-203adKV-203ad4只ZS-204adKV-204ad4只ZS-205adKV-205ad4只ZS-206adKV-206ad4只小计24只安全栅规格型号Ni5-G12SK-Y1X数量24 只安装形式非齐平式安装结构形式圆柱螺纹(电感式)外壳材质CuZn-Cr防爆等级ExiaIICT6防护等级IP67制造厂TURCK或者施耐德相应型号备注带合格证、配防爆扰性管、二线杭州普菲科空分设备有限公司 仪表数据表安全栅(AI)大同辰日甲裂制氢装置设计阶段施工PF1102-5003比例：/专业：自控第 17 张共 21 张位号与变送器连用与执行器连用安装盘（柜）号备注输入信号输出信号输入信号输出信号FN-201420mA.DC420mA.DC1块安全栅规格型号GS8041-EX隔离形式电磁耦合检测端精度操作端精度检测端负载电阻操作端负载电阻450电源24V DC消耗功率1.6W安装形式DIN导轨制造厂上海辰竹备注带合格证杭州普菲科空分设备有限公司 仪表数据表安全栅(AO)大同辰日甲裂制氢装置设计阶段施工PF1102-5003比例：/专业：自控第 18 张共 21 张位号与变送器连用与执行器连用安装盘（柜）号备注输入信号输出信号输入信号输出信号LN-101420mA.DC420mA.DC001IP1块PN-201420mA.DC420mA.DC001IP1块小计2块安全栅规格型号GS806
