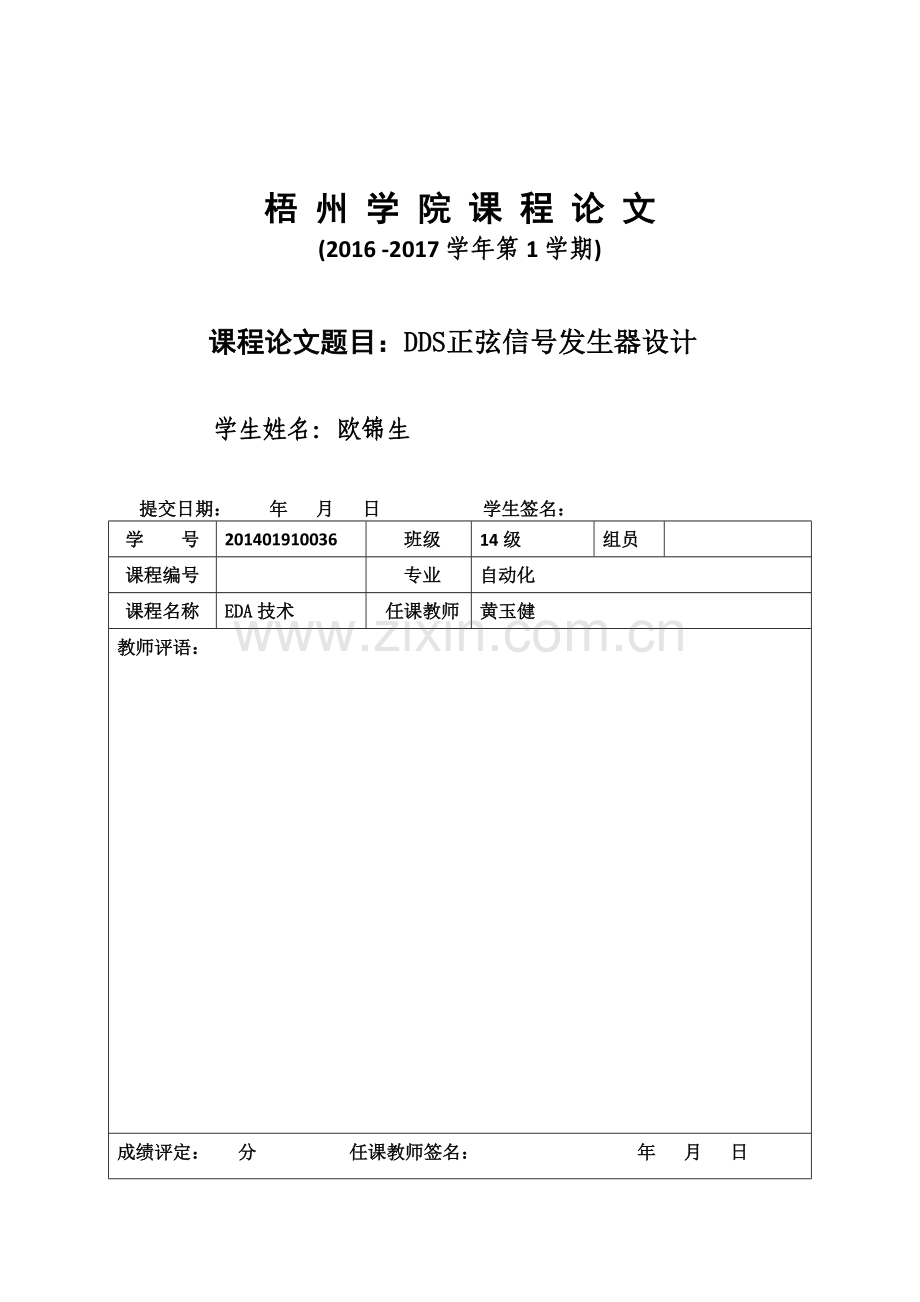

梧 州 学 院 课 程 论 文
(2016 -2017学年第1学期)

课程论文题目：DDS正弦信号发生器设计

学生姓名：欧锦生
提交日期： 年 月 日 学生签名：
学 号
201401910036
班级
14级
组员

课程编号

专业
自动化
课程名称
EDA技术
任课教师
黄玉健
教师评语：

成绩评定： 分 任课教师签名： 年 月 日
【摘要】本文主要讨论了Verilog语言的基于DDS的波形发生器的设计。从设计要求入手，本文给出了DDS的详细设计过程，包括各个模块的设计思想，电路图，Verilog语言程序代码。其大致思想为通过频率控制字去控制正弦函数的ROM存储表的地址并对应着得到其幅度值，最终达到输出需要波形的目的。
本设计除了完成指定的任务。在此基础上，为了验证实验结果我们通过QuartusII的仿真工具对设计的DDS进行了仿真，并且还进行了理论分析，发现理论和实践结合的较好。

【关键词】FPGA DDS Verilog 波形发生器 Quartus II

1.设计目的
精确地输出正弦波信号及保证信号的高可靠性。
2.设计要求
（1）掌握DDS原理。
（2）用Verilog语言代码或混合式设计一个8位的DDS正弦信号发生器。
（3）下载并应用SinalTab II逻辑分析器显示波形。
（4）可产生8个不同频率的正弦波。
3.设计原理及分析
本波形发生器的设计包含有频率选择。其具体结构见图3-1.
频率选择
波形发生器

图3-1 整体设计方案
3.1DDS基本原理
DDS的基本原理是利用采样定量，通过查表法产生波形。DDS的结构有很多种，其基本的电路原理可用图2-2来表示。

图3-2 DDS基本电路原理图
其中，相位累加器由N位加法器与N位累加寄存器级联构成如图3-3：

图3-3 相频累加器
每来一个时钟脉冲c f ，加法器将控制字k 与累加寄存器输出的累加相位数据相加，把相加后的结果送到累加寄存器的数据输入端，以使加法器在下一个时钟脉冲的作用下继续与频率控制字相加。这样，相位累加器在时钟作用下，不断对频率控制字进行线性相位加累加。由此可以看出，相位累加器在每一个时钟输入时，把频率控制字累加一次，相位累加器输出的数据就是合成信号的相位，相位累加器的输出频率就是DDS 输出的信号频率。
接着，把相位累加器输出的数据作为波形存储器（ROM）的相位取样地址。这样就可把存储在波形存储器内的波形抽样值（二进制编码）经查找表查出（可以看成是一种映射），完成相位到相应幅值转换。
3.2频率选择
基于DDS的波形发生器，其输出波形的频率由两方面决定。一方面是由频率控制字，即波形输出的步长决定；另一方面是由波形点输出的固有频率决定。
DDS 输出信号的频率与基准时钟频率的关系由下式给定：

其中， fc 为基准时钟频率，2N 为波形存储器的字数，N 为相位累加器的位数， k 为频率控制字。一般的, k 小于N。
4.各模块代码及电路原理图
4.1.频率控制字
module f_ctr(sel,f_out,en,reset);

input[2:0] sel;//3位输入
input en,reset;
output[7:0] f_out;

reg[7:0] f_out;// 地址为8位的存储器

always @ (sel)
begin
if(!reset)
f_out <= 8'b00000000;
else if(en)
begin
case(sel)
3'b000:f_out <=8'b00000001;
3'b001:f_out <=8'b00000010;
3'b010:f_out <=8'b00000011;
3'b011:f_out <=8'b00000100;
3'b100:f_out <=8'b00000101;
3'b101:f_out <=8'b00000110;
3'b110:f_out <=8'b00000111;
3'b111:f_out <=8'b00001000;
default:f_out <= 8'b00000000;
endcase
end
end
endmodule

4. 2 8位加法器原理图模块

由宏模块生成
4.3 8位寄存器原理图模块

由宏模块生成

4.4正弦波形数据ROM模块

由宏模块生成

4.5 顶层电路原理图

引脚功能说明：
1) 输入引脚
Ø clk:时序同步时钟。该时钟主要用于相位累加器和rom表查询的同时序。它决定了相位累加的速度，也决定了幅度点输出的速度。
Ø f_ctr:频率选择控制字。该输入端有三位，即是：000—111八个数值编码。编码值从000到111分别对应了195khz,390khz,585khz,780khz,975khz,1170khz,1365khz,1560khz的输出波形频率。en:电路工作使能端，高电平有效。
Ø rest:电路工作复位端，低电平有效。
2) 输出引脚
Ø Q:波形输出端。该端口为8位输出端口。

5.仿真图

000

001

010

011

100

101

110

111

图5 波形切换

6结论
自己写

参考文献
【1】 潘松，黄继业，潘明.EDA技术实用教程（第五版）科学出版设.
【2】 陈后金.数字信号处理（第二版）高等教育出版社，2008.
