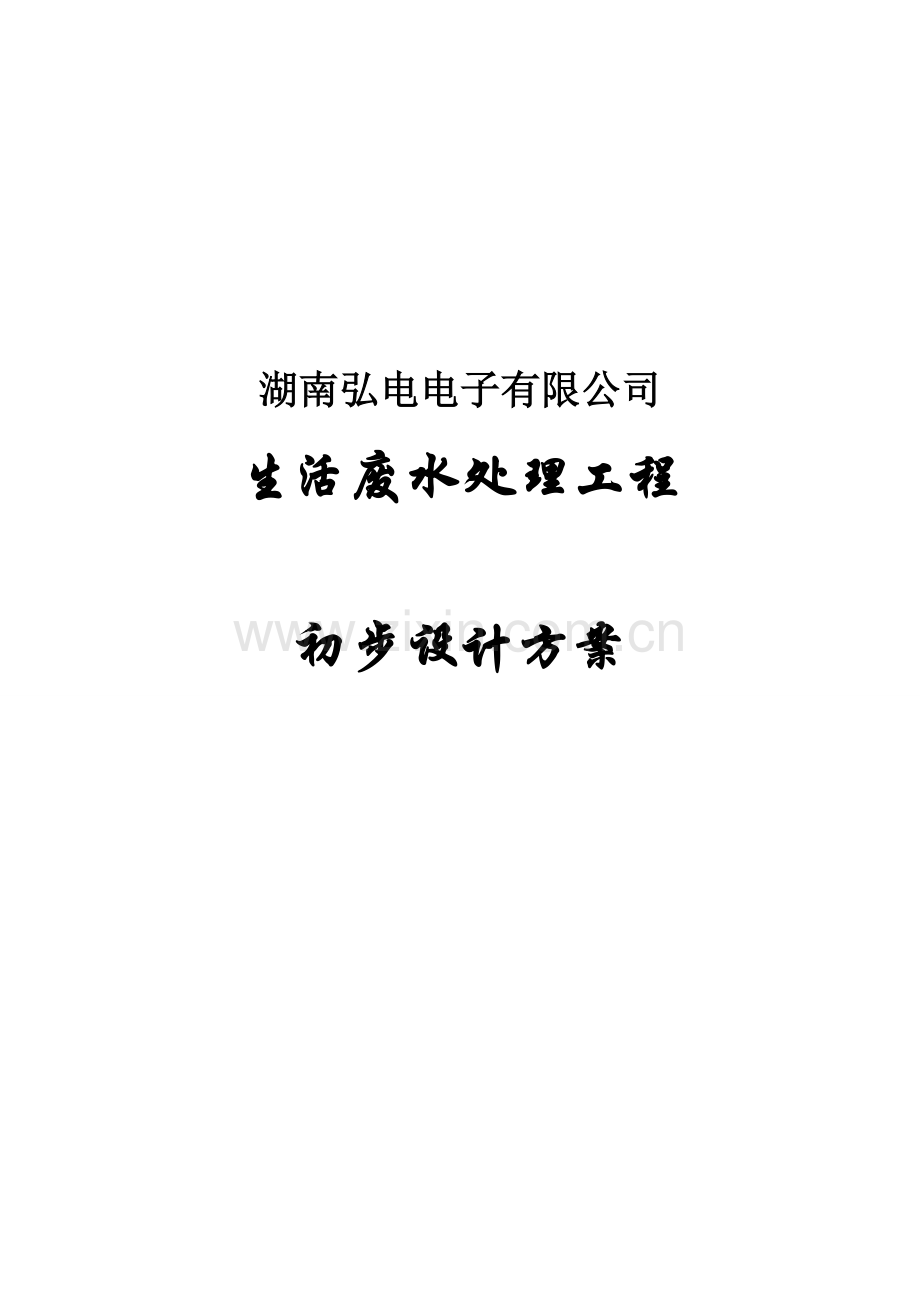

南湖弘电电子有限公司生活废水处理初步设计方案.doc

湖南弘电电子有限公司生活废水处理工程初步设计方案 湖南弘电电子有限公司生活废水处理工程初步设计方案第一章 总 论3一、设计依据及规范4二、设计水量、水质4三、处理目标5四、设计范围5五、设计原则5第二章 工 艺 流 程6一、工艺流程的选择6二、工艺流程及说明7第三章、主要设备及工艺参数11 一、主要设备及工艺参数.11二、设备及主要材料清单15三、主要构筑物一览表16四、主要工程指标16第四章 电气及自动控制系统17一、设计范围17二、电源及用电负荷17三、电缆及敷设17第五章 技术经济评价18一、运行费用分析18第六章 投资估算19一、 土建部分费用19二、 设备及材料部分费用19三、 调试及菌种费用19四、 安装费用19五、税金19六、合计19第七章、效益分析20第一章 总 论工程名称：湖南弘电电子有限公司生活废水处理工程初步设计方案工程建设地点：湖南省永州市冷水滩区凤凰工业园 湖南弘电电子有限公司位于湖南省永州市冷水滩区凤凰工业园，主要从事电子、微电子及半导体技术，公司现有员工宿舍两栋，员工日常生活、盥洗废水及食堂废水共有200m3/d。为了保证周边居民良好的生产生活秩序，促进企业持续健康的发展，按照国家对企业生活废水排放的要求，企业拟投资建设废水处理设施一座，以完全满足企业生活废水对外排放要求。受业主委托，我公司特作如下废水处理技术设计方案。一、设计依据及规范1、业主提供的有关水质水量资料及其它有关资料。2、污水综合排放标准（GB8978-1996）。3、当地环保部门有关规定。4、室外给排水设计规范书。5、给排水工程结构设计规范。6、供电系统设计规范。7、环境工程手册。8、国家、地方其他相关设计标准、规范和法律、法规。二、设计水量、水质1、废水来源 废水主要来源于员工生活废水、盥洗废水和食堂废水。2、设计水量 根据业主提供的相关资料，整个场区排水量约为200m3/d。考虑到员工休息时间为排水高峰时段，即：早上洗漱早餐一个小时用水段、中餐午休一个小时用水段，晚餐及洗浴盥洗衣服四个小时用水段。高峰时段排水量约占总排水量的70%，为了满足废水处理系统的处理负荷，故本废水处理站实际处理水量以排水峰值计算设计为25m3/h，为24小时连续运行。3、设计水质 根据同行业及业主提供的水质资料显示，原水水质为：CODcr (mg/L)BOD5(mg/L)SS (mg/L)动植物油 (mg/L)PH250-350120-150150-30030-506-9三、处理目标废水处理后出水达到国家污水综合排放标准（GB8978-1996）一级排放标准，即：CODcr (mg/L)BOD5(mg/L)SS(mg/L)动植物油 (mg/L)PH10020702069四、设计范围1、设计范围仅包括废水处理站内全部工艺系统、控制和电气及设备。（不包括实验室的建设和实验用品）。2、全部工艺系统范围内的土建工程、管道工程、设备及安装工程、电气工程、给排水、照明。五、设计原则1、以节能、高效为目的，充分利用先进、高效、实用的废水处理技术，最大限度消除污染，降低运行费用，减少工程投资。2、合理布置工艺流程与处理设施，减少废水提升次数，降低管道长度，节省运行费用。3、总体布置紧凑，占地面积小。4、处理系统自动化程度高，操作、管理简单方便.5、处理系统耐冲击负荷力强，适应能力强。处理系统处理能力具有较大的弹性，可根据排水量随意调整。第二章 工 艺 流 程一、工艺流程的选择1、处理前仓的选择 为避免大块的悬浮物质进入废水处理系统，在废水处理系统的进口处设置格栅，以确保大块污染物不进入废水处理系统，格栅栅渣人工定期清运。隔栅的安装位置根据贵司实际要求确定。2、工艺方案选择 废水主要来源于员工宿舍日常生活废水、盥洗废水和食堂废水。根据废水的原水水质表分析，废水的可生化性较好，根据我公司同类型水质处理成功案例做出如下工艺选择：废水中动植物油主要来源为食堂废水。根据业主提供相关资料了解到，厂区内的食堂废水单独接入废水处理系统。食堂废水中含有大量的动植物油，对生化处理工序有较大影响。因此先将食堂废水经过“隔油、隔渣”处理，降低废水中的动植物油浓度，再接入后续处理生化工艺系统。经过隔栅处理的生活废水和经过“隔油、隔渣”处理过的食堂废水均自流汇入集水井，由水泵提升至后续生化处理工序。生化处理是废水处理系统的核心工艺，主要原理是通过驯化培养的活性微生物对废水中的污染物进行降解。进入生化工序的废水先经过水解酸化处理，废水在兼性厌氧菌的作用下，大分子物质降解成小分子物质，小分子物质部分降解成CH4等物质，在提高废水的可生化性的同时降低废水中部分COD。经水解酸化处理后的废水流入到好氧处理工序，经曝气在池底废水与空气形成向上的气水流，与悬浮在水中的微生物进行生物氧化反应，大部分有机物在此得到生物吸附、氧化、降解。水质得到净化后，静沉出水进入紫外消毒器消毒处理后达标排放。 根据我公司在同类型工程中的经验，结合贵司的实际情况，废水处理工艺流程确定为“预处理+水解酸化+生物接触氧化+紫外消毒”。该处理工艺工程造价低，运行经济。处理出水能够满足污水综合排放标准（GB8978-1996）一级排放标准。二、工艺流程及说明1、废水处理工艺流程 废水处理工艺流程图 隔油、隔渣池 食堂废水 生活废水 隔栅井 集水井 调节池 滤液回流 水解酸化池 处置污泥外运 剩余活性污泥 生物接触氧化池污泥回流 污泥浓缩池 沉淀池 出 水 紫外消毒 废水 泥渣 湖南弘电电子有限公司生活废水处理工程工艺流程图2、工艺流程说明（1）预处理（隔栅井） 为了避免较大杂质进入后续处理流程，保证处理系统的正常运行，设置人工格栅将废水中夹带的较大悬浮物有效分离。根据业主实际要求确定安装位置。（2）隔油、隔渣池 去除食堂废水中的动植物油及菜叶饭粒等大颗粒杂质，保证后续处理系统的正常运行。（3）集水井 收集生活废水及食堂废水，由水泵提升至后续处理工序。（4）调节池 调节水质、水量，使废水浓度均匀。（5）水解酸化池 集水井废水经水泵提升至水解酸化池，在水解酸化阶段，利用水解产酸菌的作用，将大分子有机物质分解成小分子有机物质，从而大大提高了废水的可生化性。废水在池中均匀流动，在穿过细菌形成的污泥床时，降解部分有机物并对细小悬浮物进行吸附、网捕、生物降解作用，减少了后续好氧处理工序的负荷，提高了废水处理效率。（6）生物接触氧化池 因水解酸化池大大提高了废水的可生化性，对好氧生物的处理提高去除率，减轻处理负荷，降低能耗极为有利。水解酸化池的废水流入到生物接触氧化池，经曝气在池底废水与空气形成向上的汽水流，与附着在填料床上的微生物进行生物氧化反应，大部分有机物在此得到生物吸附、氧化、降解，降解后的废水连同老化脱落的微生物从氧化池流出。（7）沉淀池 废水经过沉淀、泥水分离后，上层清液自流进入紫外消毒器。（8） 紫外消毒 杀灭废水中的细菌、微生物及病菌。（9）清水池 收集部分处理后出水，处理后出水达标排放。（10）污泥处理部分本处理系统中，生化系统中产生的剩余活性污泥排入污泥浓缩池，污泥浓缩池中的泥不定期输送至压滤机脱水，滤液回流至调节池，泥饼外运处理。第三章 主要设施设备及工艺参数一、主要设备及工艺参数1、格栅井：（根据业主实际要求确定具体位置） （1）功能：去除较大的悬浮杂质。 （2）设计参数： 格栅规格： 栅条间隙10-20mm 过栅流速0.5m/s 安装倾角60 材质：不锈钢结构2、 隔油、隔渣池： （1）功 能：去除废水中大部分的动植物油及部分较大的悬浮杂质。 （2）设计参数： 有效容积：1.6 m3 L*B= 2 m* 1m H=1m 结 构：砖混结构。3、集水井： （1）功能：收集废水，调节水量、水质。 （2）设计参数： 有效容积：30 m3 L*B= 6 m* 5m H= 1 m HRT：1h 结构：整池采用钢筋混泥土结构 （3）主要设备： 废水提升泵2台 一用一备 型号：WQ25-15 -2.2 Q=25m3/h H= 15 m N= 2.2 kw 浮球液位控制仪2套。4、调节池： （1）调节水质、水量，使废水浓度均匀。（2）设计参数： 有效容积：60 m3 L*B= 6 m* 5m H= 3 m HRT：1h 结构：整池采用钢筋混泥土结构 （3）主要设备： 废水提升泵2台 一用一备 型号：WQ15-15 1.5 Q=15m3/h H= 15 m N= 1.5 kw 浮球液位控制仪2套。 5、水解酸化池： （1）功能：将废水中的大分子有机物降解成小分子有机物，降低部分COD。（2）设计参数： 有效容积：60m3 L*B=4m*3m H=5mHRT：6h结构：整池采用钢筋混泥土结构（3）主要材料：生物填料：36m3 填料支架：配套5、生物接触氧化池： （1）功能：在好氧微生物的代谢作用下去除绝大部分COD、BOD5（2）设计参数： 有效容积：90m3 L*B=6m*3m H=5m HRT：8h结构：整池采用钢筋混泥土结构（3）主要设备： 鼓风机2台 一用一备 型号：HZ-60S 风量：1.71m3/min N=2.2kw（4）主要材料： 生物填料48m3 填料支架：配套 曝气装置：1套6、沉淀池： （1）功能：沉淀从生物氧化接触池出来的水，使其泥水分离。（2）设计参数： 有效容积：64m3 L*B=8m*2m H=4m HRT：4h结构：整池采用钢筋混泥土结构（3） 主要设备、材料： 污水回流泵1台 型号：WQ5-10-1.5 Q=5m3/h H=10m N=1.5kw 蜂窝状斜管 ：20m37、 紫外消毒器： （1）功能：杀灭废水中的细菌、微生物及病菌。（2）设计参数： 流量：25m3/h8、 清水池： （1）功能：贮存处理后出水。（2）设计参数： 有效容积：6m3 L*B=2m*1m H=3m 结构：整池采用钢筋混泥土结构9、污泥浓缩池： （1）功能：储存二沉池剩余污泥，不定期由压滤机脱水，泥饼外运，滤液回流至调节池。（2）设计参数： 有效容积：30m3 L*B=5m*2m H=3m 结构：整池采用钢筋混泥土结构（3）主要设备： 螺杆泵1台 型号：I-1B1吋 Q=1m3/h H=80m N=2.2kw10、压滤机 （1）功能：使剩余污泥及含水浮渣的脱水。 （2）设计参数： 型号：XMY10/630-UB 过滤面积10m211、设备房： 有效面积：30m2 L*B=6m*5m 二、设备及主要材料清单序号名称规格型号数量产地1格栅B=1000mm栅条间隙1020mm若干美蓝自制2废水提升泵WQ25-15-2.22台上海3螺杆泵I-1B1吋1台上海4空气管路非标1套长沙5曝气系统配套装置非标1套长沙6鼓风机HZ-60S，N=2.2KW2台江苏7生物填料15084m3江西8填料支架非标1套长沙9压滤机XMY10/630-UB1台长沙10系统管阀件非标若干长沙11斜管5020m3江西12配电设施非标1套长沙13安装辅料非标若干长沙14紫外消毒器流量25m3/h1台长沙15污水回流泵 WQ5-10-1.5 1台上海16浮球液位控制仪4套三、主要构筑物一览表系统主要构筑物如下表：主要构筑物一览表序号名称规格结构数量备注1隔油、隔渣池2 m3砖混1座2集水池30m3钢筋砼1座3调节池60 m3钢筋砼1座4水解酸化池60m3钢筋砼1座含堰槽5生物氧化池90m3钢筋砼1座含堰槽6沉淀池64m3钢筋砼1座含堰槽、污泥斗7清水池6m3钢筋砼1座8污泥浓缩池30m3钢筋砼1座含污泥斗9设备房30 m2砖混1座四、主要工程指标主要工程指标一览表序号指标名称单位数量备注1处理水量m3/d2002构筑物总面积m21183用地指标m2/t 水0.59第四章 电气及自动控制系统一、设计范围配电设计包括废水处理厂区内的低压配电、控制配电、室内照明、厂区照明及防雷接地系统、通风排气系统。二、电源及用电负荷废水处理区设一路供电电源，380/220V，50Hz，配电采用三相五线制，单相三线制，接地保护系统为TN-S系统。三、电缆及敷设电力电缆选用VV型，VV22型，控制电缆选用KVV型，KVVP型，照明选用BVV型，敷设方式采用电缆沟与穿管暗敷相结合，室内照明用难燃塑料线槽明敷。第五章 技术经济评价一、运行费用分析 运行费用由动力费用、人工费用组成。1、动力配制及成本分析（单位：kw）序号名称型号规格数量单机动力运行功率（kw/天）总装机功率备注1废水提升泵WQ25-15-2.22台2.2017.64.40一备一用2废水提升泵WQ15-15-1.52台1.5019.53.003鼓风机回转式系列2台2.2039.63.00一备一用4螺杆泵I-1B1吋1台2.201.003.00一备一用5压滤机XMY10/630-UB1台1.500.251.506污水回流泵WQ5-10-1.5 1台1.500.501.507紫外消毒器25m3/h1台1.5027.01.50总装机功率17.9KW实际运行功率105.45KW/天目前电价按0.8元/度计，运行天数按360天计算：年耗电量：105.45kw/天360天=37962kw/a年动力费用：37962kw/a0.8元=30369.6元处理每吨水费用：0.422元2、工人工资 安排一人管理，工资按1200元/月计 年人工工资为：1200*12*1=14400元 处理每吨水费用：0.2元3、 年使用成本分析汇总表序号分析名称年使用成本（元）备注1动力费用30369.62人工工资144004年总使用成本44769.65废水平均运行成本0.62元 /m3第六章 投资估算一、 土建部分费用：20.1万元二、 基础费用：5.0万元三、 设备及材料部分费用：10.89万元四、 调试及菌种费用：3.00万元五、 安装费用：1.00万元五、税金（一+二+三+四）8%：39.998%=3.2万元六、合计：39.99+3.2=43.19万元 第七章、效益分析本工程为环境保护项目，以减轻污染、节约资源为主要目的，其效益主要体现在社会效益、环境效益和经济效益。 1、 社会效益：处理站的建设，可以有效的解决出水不能达标问题，有利于提高环境质量，维护周边居民良好的生产生活持续，促进企业与地方的和谐发展都会产生明显的社会效益。 2、环境效益：处理系统建成后 每天可少向环境排放COD：40.6公斤 每天可少向环境排放BOD5：20.3公斤 每天可少向环境排放 SS ：2.6公斤 3、经济效益：工程完成后企业可少缴排污费，杜绝因水质不达标而产生的排污罚款，减少不必要的环境纠纷。目 录第一章 项目摘要31.1项目基本情况31.2建设目标31.3建设内容及规模41.4产品及去向41.5效益分析4第二章 项目建设的可行性和必要性52.1建设的必要性52.2建设的可行性52.3编制依据62.4编制原则9第三章 项目建设的基础条件93.1建设单位的基本情况93.2项目的原料供应情况103.3地址选择分析10第四章 产品114.1沼气114.2 沼气产量确定124.3有机肥134.4产品去向13第五章 沼气工程工艺设计145.1工艺参数145.2处理工艺选择145.3工艺流程的组成155.4厌氧处理工艺选择与比较155.5沼气存储和净化工艺165.6工艺流程185.7沼气输配设施195.8沼气计量设施19第六章 总体设计196.1站内总体设计196.2站外配套设计19第七章 土建设计207.1建筑设计207.2结构设计20第八章 电气设计218.1设计依据218.2设计规范228.3 设计说明228.4控制与保护228.5防雷与接地228.6配电系统238.7防雷与接地238.8 防爆设计238.9供电负荷23第九章 安全、节能及消防249.1安全生产249.2防火消防249.3节能25第十章 主要构（建）筑物、设备的设计参数2510.2 厌氧消化系统工艺参数设计2710.3 沼气净化系统工艺参数设计2810.4 沼气储存系统2810.5 沼肥储存系统2910.6配套设施区29第十一章 投资概算和资金筹措3011.1编制说明3011.2总投资估算表3111.3投资概算3311.4资金筹措33第十二章 项目实施进度和投招标3412.1进度安排3412.2招（投）标依据3412.3招（投）标范围3412.4招（投）方式35第十三章 项目组织与管理3513.1管理3513.2劳动定员和组织培训37第十四章 环境保护和安全生产3714.1污染源和污染物3714.2污染治理方案3814.3安全生产39第十五章 产品市场分析与预测4115.1沼气4115.2沼气发电4115.3沼液和沼渣4315.4（生态）农产品。43第十六章 社会、生态及经济效益分析4316.1社会效益4316.2生态效益4416.3经济效益44第十七章 结论46第十八章 附件4724 绿水天成 清出美蓝/长沙美蓝环保科技有限公司
