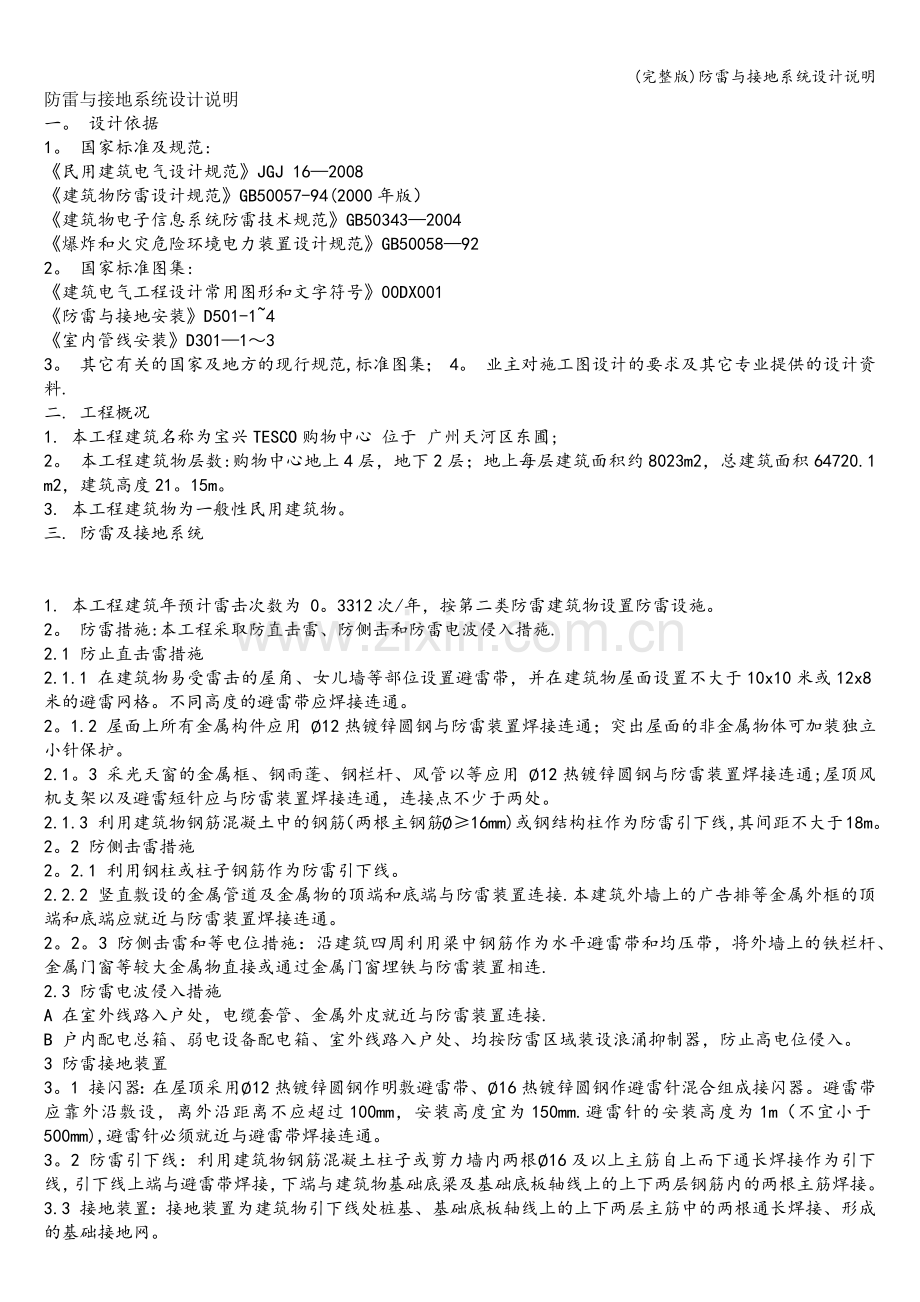

防雷与接地系统设计说明.doc

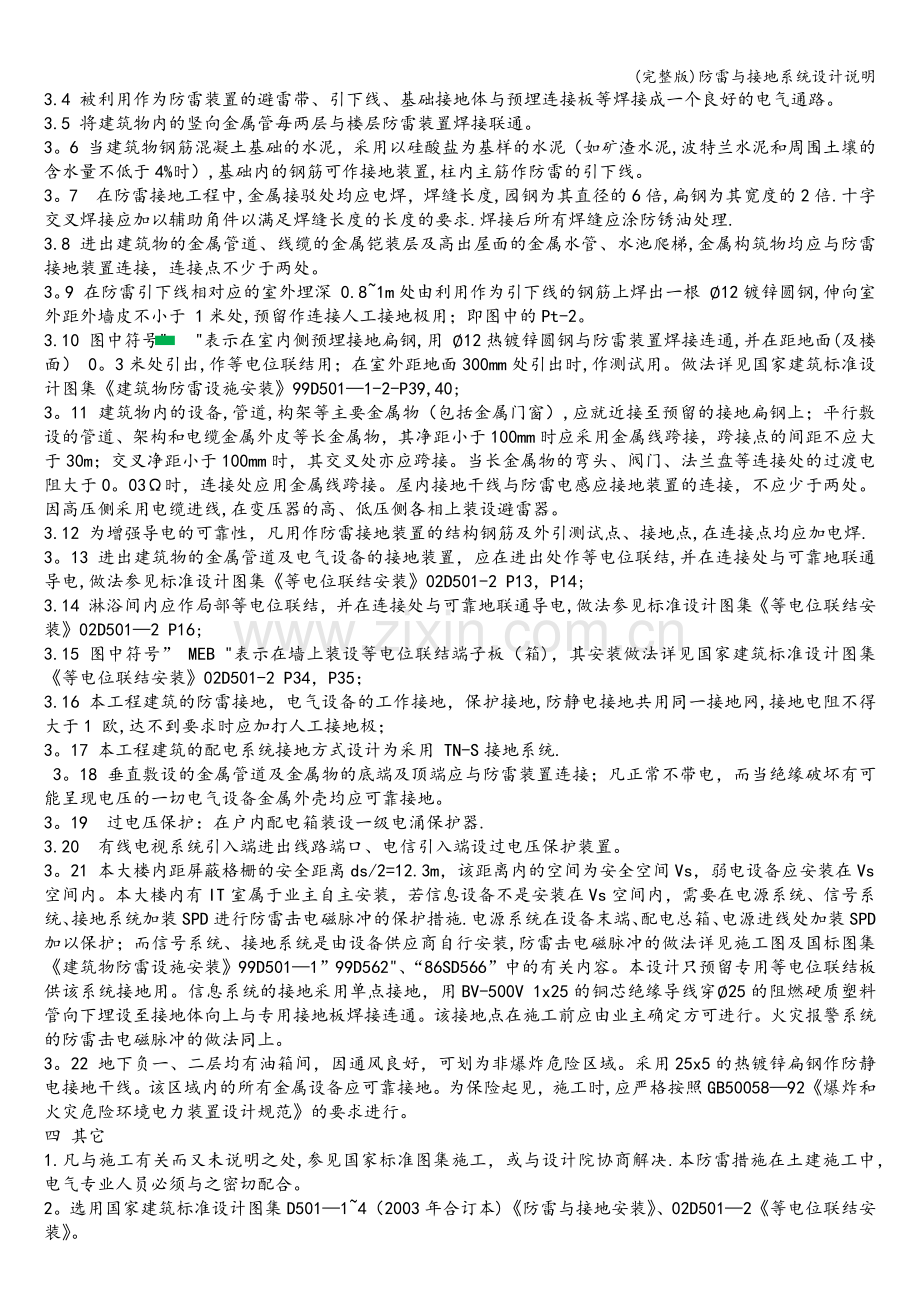

(完整版)防雷与接地系统设计说明防雷与接地系统设计说明一。 设计依据1。 国家标准及规范: 民用建筑电气设计规范JGJ 162008建筑物防雷设计规范GB50057-94(2000年版） 建筑物电子信息系统防雷技术规范GB503432004爆炸和火灾危险环境电力装置设计规范GB50058922。 国家标准图集: 建筑电气工程设计常用图形和文字符号00DX001防雷与接地安装D501-14室内管线安装D301133。 其它有关的国家及地方的现行规范,标准图集； 4。 业主对施工图设计的要求及其它专业提供的设计资料. 二. 工程概况1. 本工程建筑名称为宝兴TESCO购物中心 位于 广州天河区东圃; 2。 本工程建筑物层数:购物中心地上4层，地下2层；地上每层建筑面积约8023m2，总建筑面积64720.1 m2，建筑高度21。15m。3. 本工程建筑物为一般性民用建筑物。三. 防雷及接地系统1. 本工程建筑年预计雷击次数为 0。3312次/年，按第二类防雷建筑物设置防雷设施。2。 防雷措施:本工程采取防直击雷、防侧击和防雷电波侵入措施.2.1 防止直击雷措施2.1.1 在建筑物易受雷击的屋角、女儿墙等部位设置避雷带，并在建筑物屋面设置不大于10x10米或12x8米的避雷网格。不同高度的避雷带应焊接连通。2。1.2 屋面上所有金属构件应用 12热镀锌圆钢与防雷装置焊接连通；突出屋面的非金属物体可加装独立小针保护。2.1。3 采光天窗的金属框、钢雨蓬、钢栏杆、风管以等应用 12热镀锌圆钢与防雷装置焊接连通;屋顶风机支架以及避雷短针应与防雷装置焊接连通，连接点不少于两处。2.1.3 利用建筑物钢筋混凝土中的钢筋（两根主钢筋16mm)或钢结构柱作为防雷引下线，其间距不大于18m。2。2 防侧击雷措施2。2.1 利用钢柱或柱子钢筋作为防雷引下线。2.2.2 竖直敷设的金属管道及金属物的顶端和底端与防雷装置连接.本建筑外墙上的广告排等金属外框的顶端和底端应就近与防雷装置焊接连通。2。2。3 防侧击雷和等电位措施：沿建筑四周利用梁中钢筋作为水平避雷带和均压带，将外墙上的铁栏杆、金属门窗等较大金属物直接或通过金属门窗埋铁与防雷装置相连.2.3 防雷电波侵入措施A 在室外线路入户处，电缆套管、金属外皮就近与防雷装置连接.B 户内配电总箱、弱电设备配电箱、室外线路入户处、均按防雷区域装设浪涌抑制器，防止高电位侵入。3 防雷接地装置3。1 接闪器：在屋顶采用12热镀锌圆钢作明敷避雷带、16热镀锌圆钢作避雷针混合组成接闪器。避雷带应靠外沿敷设，离外沿距离不应超过100mm，安装高度宜为150mm.避雷针的安装高度为1m（不宜小于500mm),避雷针必须就近与避雷带焊接连通。3。2 防雷引下线：利用建筑物钢筋混凝土柱子或剪力墙内两根16及以上主筋自上而下通长焊接作为引下线，引下线上端与避雷带焊接，下端与建筑物基础底梁及基础底板轴线上的上下两层钢筋内的两根主筋焊接。3.3 接地装置：接地装置为建筑物引下线处桩基、基础底板轴线上的上下两层主筋中的两根通长焊接、形成的基础接地网。3.4 被利用作为防雷装置的避雷带、引下线、基础接地体与预埋连接板等焊接成一个良好的电气通路。3.5 将建筑物内的竖向金属管每两层与楼层防雷装置焊接联通。3。6 当建筑物钢筋混凝土基础的水泥，采用以硅酸盐为基样的水泥（如矿渣水泥,波特兰水泥和周围土壤的含水量不低于4%时）,基础内的钢筋可作接地装置,柱内主筋作防雷的引下线。3。7 在防雷接地工程中,金属接驳处均应电焊，焊缝长度,园钢为其直径的6倍,扁钢为其宽度的2倍.十字交叉焊接应加以辅助角件以满足焊缝长度的长度的要求.焊接后所有焊缝应涂防锈油处理.3.8 进出建筑物的金属管道、线缆的金属铠装层及高出屋面的金属水管、水池爬梯,金属构筑物均应与防雷接地装置连接，连接点不少于两处。3。9 在防雷引下线相对应的室外埋深 0.81m处由利用作为引下线的钢筋上焊出一根 12镀锌圆钢,伸向室外距外墙皮不小于 1米处,预留作连接人工接地极用；即图中的Pt-2。3.10 图中符号 表示在室内侧预埋接地扁钢,用 12热镀锌圆钢与防雷装置焊接连通,并在距地面(及楼面） 0。3米处引出,作等电位联结用；在室外距地面300mm处引出时,作测试用。做法详见国家建筑标准设计图集建筑物防雷设施安装99D5011-2-P39,40; 3。11 建筑物内的设备,管道,构架等主要金属物（包括金属门窗）,应就近接至预留的接地扁钢上；平行敷设的管道、架构和电缆金属外皮等长金属物，其净距小于100mm时应采用金属线跨接，跨接点的间距不应大于30m；交叉净距小于100mm时，其交叉处亦应跨接。当长金属物的弯头、阀门、法兰盘等连接处的过渡电阻大于0。03时，连接处应用金属线跨接。屋内接地干线与防雷电感应接地装置的连接，不应少于两处。因高压侧采用电缆进线,在变压器的高、低压侧各相上装设避雷器。3.12 为增强导电的可靠性，凡用作防雷接地装置的结构钢筋及外引测试点、接地点,在连接点均应加电焊.3。13 进出建筑物的金属管道及电气设备的接地装置，应在进出处作等电位联结,并在连接处与可靠地联通导电,做法参见标准设计图集等电位联结安装02D501-2 P13，P14; 3.14 淋浴间内应作局部等电位联结，并在连接处与可靠地联通导电,做法参见标准设计图集等电位联结安装02D5012 P16; 3.15 图中符号” MEB 表示在墙上装设等电位联结端子板（箱)，其安装做法详见国家建筑标准设计图集等电位联结安装02D501-2 P34，P35； 3.16 本工程建筑的防雷接地，电气设备的工作接地，保护接地,防静电接地共用同一接地网,接地电阻不得大于1 欧,达不到要求时应加打人工接地极； 3。17 本工程建筑的配电系统接地方式设计为采用 TN-S接地系统. 3。18 垂直敷设的金属管道及金属物的底端及顶端应与防雷装置连接；凡正常不带电，而当绝缘破坏有可能呈现电压的一切电气设备金属外壳均应可靠接地。3。19 过电压保护：在户内配电箱装设一级电涌保护器.3.20 有线电视系统引入端进出线路端口、电信引入端设过电压保护装置。3。21 本大楼内距屏蔽格栅的安全距离ds/2=12.3m，该距离内的空间为安全空间Vs，弱电设备应安装在Vs空间内。本大楼内有IT室属于业主自主安装，若信息设备不是安装在Vs空间内，需要在电源系统、信号系统、接地系统加装SPD进行防雷击电磁脉冲的保护措施.电源系统在设备末端、配电总箱、电源进线处加装SPD加以保护；而信号系统、接地系统是由设备供应商自行安装,防雷击电磁脉冲的做法详见施工图及国标图集建筑物防雷设施安装99D5011”99D562、“86SD566”中的有关内容。本设计只预留专用等电位联结板供该系统接地用。信息系统的接地采用单点接地，用BV-500V 1x25的铜芯绝缘导线穿25的阻燃硬质塑料管向下埋设至接地体向上与专用接地板焊接连通。该接地点在施工前应由业主确定方可进行。火灾报警系统的防雷击电磁脉冲的做法同上。3。22 地下负一、二层均有油箱间，因通风良好，可划为非爆炸危险区域。采用25x5的热镀锌扁钢作防静电接地干线。该区域内的所有金属设备应可靠接地。为保险起见，施工时,应严格按照GB5005892爆炸和火灾危险环境电力装置设计规范的要求进行。四 其它1.凡与施工有关而又未说明之处,参见国家标准图集施工，或与设计院协商解决.本防雷措施在土建施工中，电气专业人员必须与之密切配合。2。选用国家建筑标准设计图集D50114（2003年合订本)防雷与接地安装、02D5012等电位联结安装。3.所有设备安装与施工应依照国家现行有关施工规范进行;本工程电气施工技术与质量，应符合国家及当地各种电气装置安装工程施工及验收规范。 1。 防雷引下线:利用钢筋混凝土柱，梁，剪力墙内两根直径16mm及以上的主筋（通长焊接)作为引下线,引下线上端与避雷带焊接，下端与建筑物基础底梁及基础底板轴线上的上下两层钢筋内的两根主筋焊接连通。2。总等电位连接板:从水平接地体（或引下线）中焊出一40x4镀锌扁钢，做法见国标图集等电位联结安装（02D5012).将最接近总电箱的接地端子板设为总等电位端子板MEB.3.局部等电位连接板：用一160x8的热镀锌扁钢与地面、墙内钢筋网或防雷装置焊接，做法见国标图集等电位联结安装(02D5012）。浴室LEB端子板，与浴室内金属给、排水管、引下线、建筑物钢筋网等外露金属焊接，做法见国标图籍等电位联结安装（02D501-2）16页”浴室局部等电位联结示例。本工程中“Pt1”即为局部等电位连接板。4. 避雷短针:16热镀锌圆钢，高1000mm(不宜小于500mm）,顶部磨尖.5. Pt-1为预留接地扁钢,规格为160X80X8,距室内、外地面+300mm,作接地、测试用，Pt2为接地连接板,距室外地坪800mm，作加打接地极用。做法参见国标图集“99D501-1”中的有关内容。测试用的断接卡可装在300x300x100的金属盒内暗装在墙内。6. 避雷带：用12热镀锌圆钢明敷装在女儿墙或结构板上，做法见图集建筑物防雷设施安装99（03）D501-1”避雷带在天沟、屋面、女儿墙上安装,避雷带距女儿墙外沿不大于100mm，安装高度宜为150mm。7. 将底板、地梁(或梁)内的两根16底筋互相焊接连通作为水平接地体(等电位连接线) 水平接地体：无地梁时利用两根16钢筋焊接连通,作为水平接地体,外包200x200素混凝土（与结构底板平）8. 避雷带连接线，用12的热镀锌圆钢暗敷于水泥砂浆层内。
