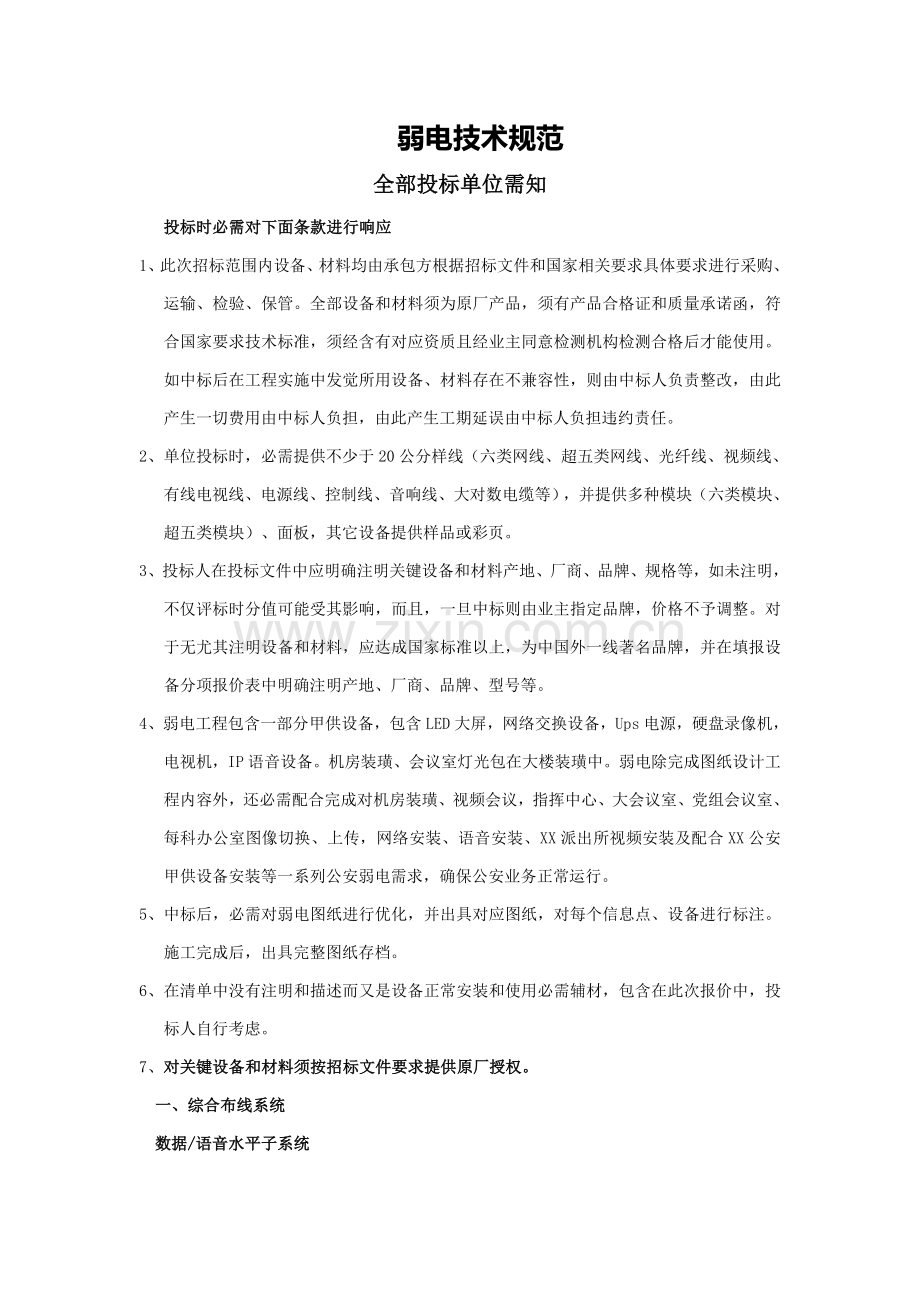

弱电技术规范
全部投标单位需知
投标时必需对下面条款进行响应
1、此次招标范围内设备、材料均由承包方根据招标文件和国家相关要求具体要求进行采购、运输、检验、保管。全部设备和材料须为原厂产品，须有产品合格证和质量承诺函，符合国家要求技术标准，须经含有对应资质且经业主同意检测机构检测合格后才能使用。如中标后在工程实施中发觉所用设备、材料存在不兼容性，则由中标人负责整改，由此产生一切费用由中标人负担，由此产生工期延误由中标人负担违约责任。
2、单位投标时，必需提供不少于20公分样线（六类网线、超五类网线、光纤线、视频线、有线电视线、电源线、控制线、音响线、大对数电缆等），并提供多种模块（六类模块、超五类模块）、面板，其它设备提供样品或彩页。
3、投标人在投标文件中应明确注明关键设备和材料产地、厂商、品牌、规格等，如未注明，不仅评标时分值可能受其影响，而且，一旦中标则由业主指定品牌，价格不予调整。对于无尤其注明设备和材料，应达成国家标准以上，为中国外一线著名品牌，并在填报设备分项报价表中明确注明产地、厂商、品牌、型号等。
4、弱电工程包含一部分甲供设备，包含LED大屏，网络交换设备，Ups电源，硬盘录像机，电视机，IP语音设备。机房装璜、会议室灯光包在大楼装璜中。弱电除完成图纸设计工程内容外，还必需配合完成对机房装璜、视频会议，指挥中心、大会议室、党组会议室、每科办公室图像切换、上传，网络安装、语音安装、XX派出所视频安装及配合XX公安甲供设备安装等一系列公安弱电需求，确保公安业务正常运行。
5、中标后，必需对弱电图纸进行优化，并出具对应图纸，对每个信息点、设备进行标注。施工完成后，出具完整图纸存档。
6、在清单中没有注明和描述而又是设备正常安装和使用必需辅材，包含在此次报价中，投标人自行考虑。
7、对关键设备和材料须按招标文件要求提供原厂授权。
一、综合布线系统
数据/语音水平子系统

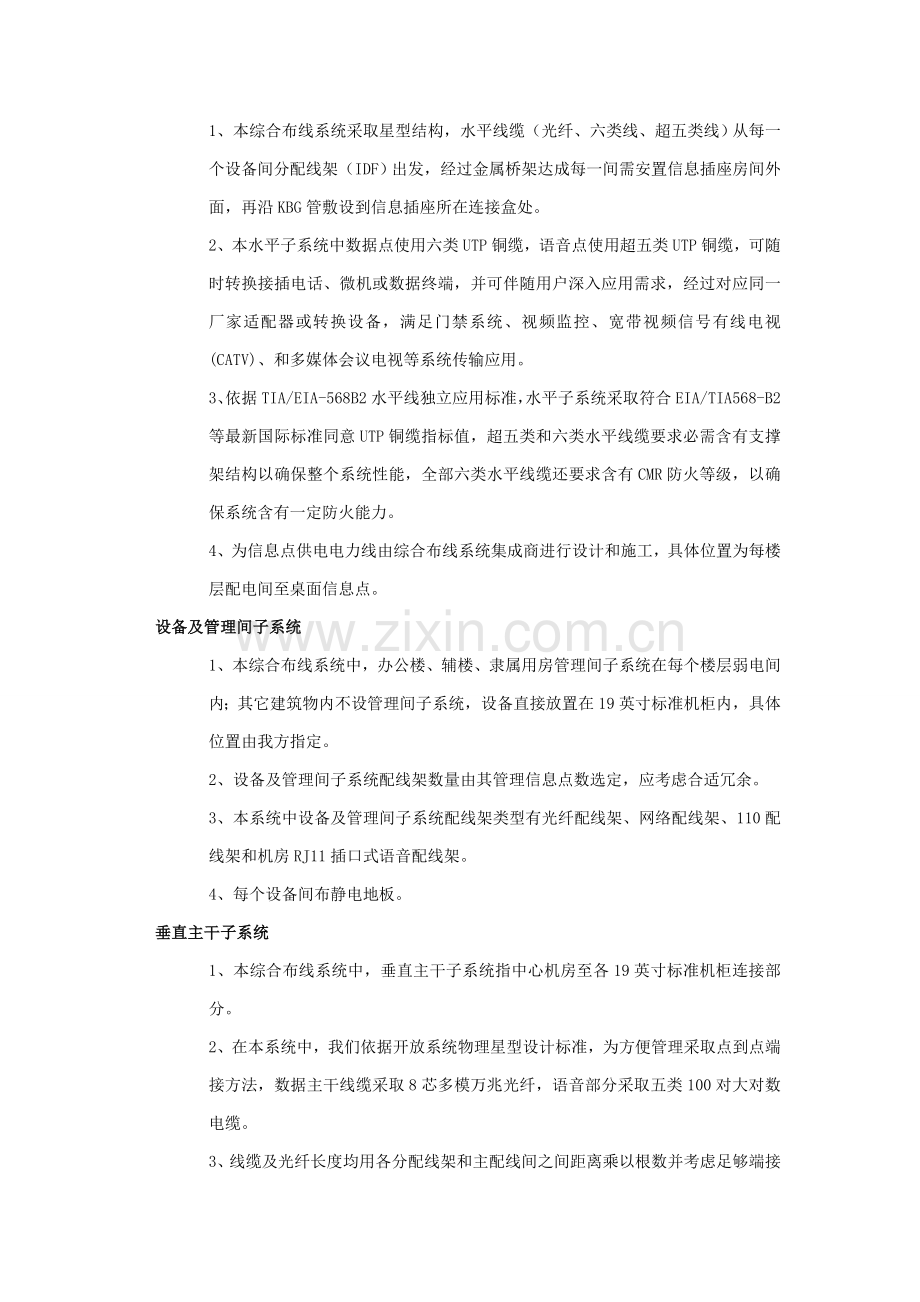

1、本综合布线系统采取星型结构，水平线缆（光纤、六类线、超五类线）从每一个设备间分配线架（IDF）出发，经过金属桥架达成每一间需安置信息插座房间外面，再沿KBG管敷设到信息插座所在连接盒处。
2、本水平子系统中数据点使用六类UTP铜缆，语音点使用超五类UTP铜缆，可随时转换接插电话、微机或数据终端，并可伴随用户深入应用需求，经过对应同一厂家适配器或转换设备，满足门禁系统、视频监控、宽带视频信号有线电视(CATV)、和多媒体会议电视等系统传输应用。
3、依据TIA/EIA-568B2水平线独立应用标准，水平子系统采取符合EIA/TIA568-B2等最新国际标准同意UTP铜缆指标值，超五类和六类水平线缆要求必需含有支撑架结构以确保整个系统性能，全部六类水平线缆还要求含有CMR防火等级，以确保系统含有一定防火能力。
4、为信息点供电电力线由综合布线系统集成商进行设计和施工，具体位置为每楼层配电间至桌面信息点。
设备及管理间子系统
1、本综合布线系统中，办公楼、辅楼、隶属用房管理间子系统在每个楼层弱电间内；其它建筑物内不设管理间子系统，设备直接放置在19英寸标准机柜内，具体位置由我方指定。
2、设备及管理间子系统配线架数量由其管理信息点数选定，应考虑合适冗余。
3、本系统中设备及管理间子系统配线架类型有光纤配线架、网络配线架、110配线架和机房RJ11插口式语音配线架。
4、每个设备间布静电地板。
垂直主干子系统
1、本综合布线系统中，垂直主干子系统指中心机房至各19英寸标准机柜连接部分。
2、在本系统中，我们依据开放系统物理星型设计标准，为方便管理采取点到点端接方法，数据主干线缆采取8芯多模万兆光纤，语音部分采取五类100对大对数电缆。
3、线缆及光纤长度均用各分配线架和主配线间之间距离乘以根数并考虑足够端接余量和富余量。线缆根数留有足够冗余，方便未来系统扩容。
有线电视子系统
1、本工程有线电视信号从外部经过光纤接入总进线间后，经过干线放大器放大，再经过SYWV75-9电缆分配到办公、隶属楼、辅楼各楼层内，配置对应分支分配器，到每个终端点位采取SYWV75-5线缆。终端阻抗符合国家和当地有线电视和数字电视相关规范要求。
要求每户一根线，独立设置。线路全部要求暗线。放大器到分支分配器要求使用SYWV75-9同轴电缆，分支分配器到之间要求使用SYWV75-9同轴电缆，到每个终端点位采取SYWV75-5线缆。
2、用户终端盒采取单孔用户终端，用于接收电视信号，安全性必需符合国家标准要求。用户终端盒位置提议盒中心距地面0.4M，暗盒底座采取76mm*75mm*60mm电器接线暗盒，KBGФ25馈线管接入暗盒。面板标示要求清楚。馈线管采取KBG管材。
其它要求
1、机房到视频会议室直达光纤、把指挥中心、视频会议室图像送至党组会议室。
2、布线系统中，应采取原厂商全套产品,必需全部原厂授权。
3、所选厂家全部产品必需全部受到UL试验室安全认证；
4、安装完成后，全部信息点全部必需经过国际标准永久链路测试，光纤需经过衰减测试。（上述测试可由含有资质第三方进行）
二．布线材料参数
产品及系统工作寿命
1、综合布线系统不仅必需满足目前业务处理需求，更要考虑以后通讯及宽带网络发展需求。综合布线系统应提供最少两年无偿整体质保和二十年以上布线产品质保。
关键产品技术性能要求：
六类及超五类线缆：
线规：23或24AWG
线缆结构：带支撑架结构
工作温度范围：-20 至 60度
外皮：UL认证NECCMR等级
六类及超五类信息模块：
匹配线规：22－24AWG
最少卡接次数：1000次
打线方法：T568B
标签要求：模块自带数据和语音标签
阻燃等级：UL认证NEC94V－0
强度要求：耐抗击强冲击
工作温度范围：－20至60度
信息面板：
规格：方形86式，双孔
阻燃等级：UL认证NEC94V－0
标签要求：自带可更换式标签
六类模块式配线架：
配线架端口：24或48口，自带理线器
卡接线规范围：22－26AWG
最少卡接次数：1000次
打线方法：T568B
标签：自带显著数据和语音标签
工作温度范围：－20至60度
IDC50口语音配线架（RJ11插口式）：
类别：超五类
卡接线规范围：22－26AWG
最少卡接次数：1000次
标签：自带标准标签
工作温度范围：－20至60度
室内外型铜缆大对数：
线规：24AWG
类别：EIA\TIA-568B 五类
最大直流阻抗：9.38欧姆
工作温度范围：-20 至 60度
结构：充油防潮型，铠装可地埋
外皮颜色：黑色
线对： 100对
室外型单模万兆光缆：
规格：8.3\125um，满足ITU-TG652c标准单模光缆
网络应用：支持10000G网络应用
最大纤芯衰耗： 0.35dB\0.28dB\0.24dB@1310nm\1383nm\1550nm
芯数：8芯
结构：层绞式松套管，非金属防雷型
工作温度范围：－40至70度
室内型单模万兆光缆：
规格：8.3\125um，满足ITU-TG652c标准单模光缆
网络应用：支持10000G网络应用
最大纤芯衰耗： 0.35dB\0.28dB\0.24dB@1310nm\1383nm\1550nm
芯数：8芯
外皮阻燃等级：UL认证NECOFNR
工作温度范围：－60至85度
光纤配线架：
配线架端口：12至144口，带理线器,抽屉式
连接衰耗：单模0.2dB
标签：自带显著数据或语音标签
安装要求：可翻转型，前面施工和维护管理
工作温度范围：－20至60度
金属桥架
主干桥架材料应采取镀锌钢板或优质工程铝合金材料
结构应牢靠，装配含有一致性和交换性，紧固件无松动，外露和操作部位锐角边倒圆半径R大于2mm
涂覆层应表面光洁、色泽均匀、无流挂、无露底；金属件无毛刺、锈蚀
电缆
三芯铜芯电缆线
单芯截面积最少为2.5mm2
三、监控系统
XX新大楼监控总有87个，每个楼层设两个半球、主楼和两个辅楼大厅设三个智能球，XX大门设两个枪机，公安局院内设十一个球机（已经有5个），两个电梯设两个电梯摄像机。

半球摄像机：室内日夜型固定半球摄像机：1/3 SONY 彩色SUPER HAD II CCD传感器，560TVL,带3.3-12mm变焦镜头，彩色模式0.5LUX,黑白模式0.01LUX，PAL,12VDC/24VAC。提供大于54dB出色信噪比（S/N），使得摄像机拍摄图像色彩真实、场景细腻。优越低照度性能，在超低照度环境下仍能清楚地识别物体。该半球摄像机有多个非球面红外校正变焦自动光圈镜头可选，可实现彩色/黑白模式自动切换。适适用于商厦、办公场所、交通及城市街道等常见监控场所。

电梯摄像机：室内彩色固定半球摄像机：1/3高解析度彩色固定半球摄像机，内置2.8mm定焦镜头，560TVL,0.5LUX,PAL,透明求罩，表面装，12VAC/24VDC。提供大于54dB出色信噪比（S/N），使得摄像机拍摄图像色彩真实、场景细腻。优越低照度性能，在超低照度环境下仍能清楚地识别物体。

智能快球：智能高速球形室内支架装摄像机：20倍光学变焦，10倍数字变焦，白天（彩色：0.05LUX）/晚上（黑白：0.01LUX），PAL,540TVL,支架装，透明球罩，24VAC。提供254个预置位和4个花样扫描，方便定点监控。预置位可手动调用，也可由报警信号自动激活。密码保护使非法用户无法篡改球机内部参数设定。球机“自动归位”功效可使用户事先设定一个场景并自动调用此场景，无需人工调整。“区域划分”功效，可将整个监控区域最多划分为16个“小区”，每个“小区”可独立定义描述。球机许可360°水平转动，并含有“自动翻转”功效，许可不间断监控经过球机正下方物体，实现了全方位、无盲点监控。同时“隐私遮蔽”功效又极大地保护了用户个人隐私免受侵害；配适用户端使用，还含有框选放大功效。用户可用0.08°/秒到400°/秒之间任意速度对球机进行控制；采取精密电机驱动，反应灵敏，运行平滑，噪声少。
智能快球：智能高速球形室外支架装摄像机：
18倍光学变焦，12倍数字变焦，彩色，1.0LUX，PAL，480TVL,支架装，透明球罩，24VAC模块化OSD菜单，界面友好直观，含有移动侦测功效，可在目前监视画面设置4个侦测区域，灵敏检测区域内活动改变，报警联动两路继电器输出，能够设定254个预置位，最大速度400度每秒，定位正确，4个报警输入单元，2组继电器输出，报警联动预置位，室外型达IP66防护等级，内置加热器和空气循环系统，可防结冰
四、 会议系统：
音视频技术要求参数说明
1.本技术规格及要求，是招标文件组成部分，关键由招标规格数量及技术参数、资质要求组成。
2. 投标人必需确保提供产品是完全符合本技术规格及要求和相关工业标准优质产品，必需完全响应或优于招标文件技术要求。带★参数为关键参数和功效要求，必需全部满足或优于目前参数和功效。资质要求为确保设备供给质量和对环境社会责任，要求关键设备生产厂家俱有ISO9001:质量管理体系认证和ISO14001:环境管理体系认证，投影机要求含有中国第三方权威检测机构检测汇报，功率放大器要求含有国家电磁兼容认证中心3C认证证书，主音箱要求含有省级检测中心检测汇报，（全部需要资料在标书内装订盖原厂鲜章复印件）。为预防弄虚作假，在评标委员会询标期间，投标商无条件按要求时间提供原件或未折封机器供评标委员会检验，不然视为弄虚作假，后果由投标人全部负担。
3．投标单位可依据要求合适增加设备，但不可降低。若投标人提供货物及服务不是投标人自己制造，则必需根据要求提供制造商出具其制造货物响应此次招标正式授权书。从中国境外取得货物，必需有货物制造商或其指定中国区总代理商出具响应此次招标投标货物正式授权书原件（复印件和扫描件无效）。
3、视频会议室系统：
中间放一个投影仪，两边放两个电视（自采），音箱、功放，话筒全部设备连至视频会议设备。控制室布静电地板，（设备见清单）
1） 全频壁挂式音箱(8寸同轴单元）
箱体采取优质中密度纤维板材，结构牢靠坚固；
箱体表面为深灰色洒点漆，美观且经久耐用；
★8英寸波导同轴扬声器系统，采取点声源同轴技术；
同轴小型会议音箱，专业压缩式插座；
配有专业吊挂装置，方便安装且安装安全可靠。
★额定 阻 抗： 8Ω ,
★额定 功 率： 100W ,
特征灵敏度： 95dB/m/w ,
额定频率范围： 70Hz～0Hz
2） 专业H类精密线性功放
★采取H类功放模式，电源效率高，功放可靠性高；（提供证实文件）
★含有高通、低通和直通选择功效，经过高、低通设置，可方便地组成电子分频系统，可不需要再使用电子分频器；（提供证实文件）
★额定 输出功率：2×200W（8Ω）2×300W（4Ω）
8Ω桥接输出有效功率：600W
输入灵敏度：0dB/775mV
频率响应：20Hz-20KHz ±1dB
★信噪比:≥101dB
3）全频嵌入式音箱(6寸同轴单元）
★同轴设计，6英寸围绕丁基合成橡胶低音，19毫米衍射钛涂层高音单元，高音可360度万向旋转方向；
★频率响应：60－20KHｚ，声压级1米：102dB，额定功率为30W/100V,钛涂层聚酯纤维\箱体材料背箱体，合成钢挡板/轮圈：抗冲击聚苯乙烯，防火UL94V-0\端口可拆卸带锁扣接口。两只自锁式输入端口和3组手拉手连接扣。
★含有过载、过流保护技术,吸顶开孔尺寸：φ206mm ；
4） 专业H类精密线性功放
★采取H类功放模式，电源效率高，功放可靠性高；（提供证实文件）
★含有高通、低通和直通选择功效，经过高、低通设置，可方便地组成电子分频系统，可不需要再使用电子分频器；（提供证实文件）
★额定 输出功率：2×100W（8Ω）2×150W（4Ω）
8Ω桥接输出有效功率：300W
输入灵敏度：0dB/775mV
频率响应：20Hz-20KHz ±1dB
★信噪比:≥101dB
5）8路2编组机架式调音台
8路2编组机架式调音台；8路话筒/线路输入
2路立体声线路输入
3段参量均衡
2路AUX母线（一路可切换推子前/后）
1路EFF母线
2SUB编组输出
2路R/L输出
立体声返听输出
立体声效果返回
100mm高品质进口推子
16种DSP数字效果
LCD大屏显示
48V幻像供电
6）电源时序控制器
★12路电源时序控制器
开机时1―12路次序开机
关机时12－1路逆序关机
技术参数：
功率输出：单路输出3A／220V／W
总输出：1W（60A／220V）
7） 话筒
★单元由系统主机提供18V电压，安全方便；
随机提供一条8芯连线，用于系统“T”型一线通连接；
双弯管可绕式电容麦克风，方便调校使用角度；
克风网头含有环形红色光环灯，显示麦克风讲话状态；
含有自动关机功效：讲话结束后30秒麦克风自动关闭；
★频率响应： 100Hz-16KHz
灵敏度： -44dB±2dB
参考讲话距离: 20-120cm
供电方法： 18V（主机供电）
2、工作内容：安装调试
8）4000流明 LCD投影机
技术规格 0.63英寸液晶面板×3
投影亮度 4000流明
对比度 :1
标准分辨率 1024×768
镜头 变焦方法 手动聚焦/ 手动变焦
光圈范围(F值) F1.65-2.33
实际焦距(f值) f=15.47-24.53mm
变焦比 1.6倍变焦
灯泡 灯泡规格 245W 可换式灯泡
灯泡寿命 (标准)3000, (经济)5000
屏幕 屏幕百分比 4:3(兼容16:9)
投影色彩 16.77M色
梯形校正 ±30°垂直
接口 输入端子 HDMI×1 VGA×2 复合视频×1 音频×1 .原厂出具彩页、证实、授权;
9）电动投影幕布
120英寸，铝合金外壳，采取管状电机，宁静流畅，备有热保护系统，延长电机使用寿命；玻纤幕布含有防静电、耐洗、阻燃、甲醛含量低于20mg/kg，增益：1.2，视角大于110度；
10）视频矩阵
4进4出AV矩阵。AV矩阵切换器可二十四小时待机并带有断电现场切换记忆保护、LCD液晶显示等功效。含有RS232串行通讯接口，可和计算机、遥控系统或多种远端控制设备.
视频特征：
★带宽：150MHz(-3dB)满载
0－10MHz只是＋0.1dB到－0.1Db
0－30MHz只是＋0.5dB到－0.5dB
亮度色度干扰：－50dB@5MHz
微分相位误差：0.1％，3.58－4.43MHz
微分增益误差：0.1，3.58－4.43MHz
最大传输延时：5nS ( +1nS)
切换速度：200nS（最长时间）
11）VGA矩阵
4进4出VGA矩阵，VGA矩阵切换器选择专业矩阵芯片，自带缓冲，输出愈加稳定，图象高度清楚。
VGA矩阵切换器可二十四小时待机并带有断电现场切换记忆保护、LCD液晶显示等功效。含有RS232串行通讯接口，可和计算机、遥控系统或多种远端控制设备.
视频特征：
★带宽: 300MHz(-3dB)满载 （分辨率支持1280×1024 ＠ 85Hz）
亮度色度干扰: －50dB ＠ 5MHz，－45Db ＠ 10MHz
切换速度: 200nS（最长时间）
12）无线话筒（手持式）
1. ★系统包含配有一只手持式话筒，一台无线分集接收机，带组扫描功效自动频率选择，单发双收有效避免其它讯号及杂音干扰；优异多功效 LCD 能够显示组和通道。音频响应：50Hz ~ 16KHz。
13）有线会议话筒
★元件 固定充电背板，静电型电容式
指向性 心形单指向性
频率响应 30-20,000 Hz
高通滤波 80 Hz, 18 dB/octave
开路灵敏度 -40 dB (10.0 mV) 以 1V 于 1 Pa
阻抗 250 欧姆
★最大输入声压级 138 dB 声压, 1 kHz 于 1% T.H.D.
动态范围 (经典值) 109 dB, 1 kHz 于最高声压
信噪比 65 dB, 1 kHz 于 1Pa
开关 平直，高通滤波
幻像电源 直流 11-52V DC, 耗电 4 mA 经典
重量 130 克
尺寸 381.0 mm - 长, 8.4 mm - 收音头直径, 18.9 mm - 底部直径
输出端子 内置式3针卡农公头
标配 双层式防风海棉罩 含同品牌带开关底座。
本设备需同会议智能混音器为同一品牌;原厂或中国总代理项目授权；原厂或中国总代理不低于三年售后服务承诺；提供加盖原厂或中国总代理鲜章彩页；
14）集中控制主机
★ 可编程控制平台，英文可编程界面选择，交互式控制结构；
★采取最新32位内嵌式处理器，处理速度最高可达533MHZ；
大量采取高度集成化协处理芯片，考究LAY OUT让系统运行很稳定、流畅；
主机内置8MB内存及16MB大容量FLASH存放器；
★引入电力载波通讯功效，让电网所在300米范围无需布线即可控制；
路独立可编程RS-232控制接口，能够收发RS232、RS485、Rs422格式数据；
★8路独立可编程IR红外发射口；
★8路数字I/0输入输出控制口，带保护电路；
★8路弱电继电器控制接口；
15）真彩无线触摸屏
.处理器：
32位ARM处理器，运行速度210MHZ。
存放器：
64MByte RAM和64M 闪存。
显示
显示器类型：TFT LCD显示器
★显示器尺寸：800*600VGA显示分辨率
★触屏范围：对角7英寸，12位AD转换模块，触摸定位误差<0.5mm
高宽比：16：9
亮度：350 cd/m2
对比度：250:1
显示颜色：65K色
可视角度：水平 正负60度，垂直 正负35度
按键：3D按键和多个动画显示效果。
16）音量调整器
★2路独立音频通道音量调整模块
支持非平衡线路音频输入／出
ID选择：旋转ID切换设置网络ID身份代码，
控制方法：经过独立网络协议控制。
输 入 端 口 ： 4个RCA（莲花），非平衡线路音频输入
输 出 端 口 ： 4个RCA（莲花），非平衡线路音频输出
音量频道输入阻抗： 10Ω or 600Ω
音量频道输出阻抗： 10Ω
总 谐 波 失 真 ： -85DB
噪 声： -85DB
输 入 电 平 ： 1VPP
声 道 间 隔 ： -90DB
静 音： -104DB
均 匀 性： 8-20Khz ±0.2DB
衰 减 范 围 ： 0-76DB（非静音，最大值）
频 繁 响 应 ： 8Hz-20KHz（-3最小值）
4、 党组会议室音视频系统
中间放一个投影仪，放一个电视（自采）、无线话筒等（设备见清单）
1） 全频壁挂式音箱(8寸同轴单元）--参数同视频视频会议室
2） 专业H类精密线性功放--参数同视频视频会议室
3） 8路2编组机架式调音台--参数同视频视频会议室
4） 无线话筒（手持式）：
★系统包含配有一只手持式话筒，一台无线分集接收机，带组扫描功效自动频率选择，单发双收有效避免其它讯号及杂音干扰；优异多功效 LCD 能够显示组和通道。音频响应：50Hz ~ 16KHz。
5） 源时序控制器--参数同视频视频会议室
6） 3500流明 LCD投影机：LCD技术，3500流明 /分辨率1024×768,原厂出具证实/授权;
7） 电动投影幕布--参数同视频视频会议室
8） 视频矩阵--参数同视频视频会议室
9） VGA矩阵--参数同视频视频会议室
5、 大会议室
中间放一个投影仪，放两个电视（自采），音箱、功放，话筒等（设备见清单）
1） 全频主音箱
★采取长冲程大动态低音电声单元系统，配合钛振膜高音驱动器，能够取得平和音质，平衡音色，适宜动态，清楚分辨率；
★额定阻抗：8Ω
★额定功率：400W
★频率响应：55Hz ～18KHz
灵敏度：100dB
最大声压:132dB
★低音单元：15吋
★高音单元：1.9吋
1.本设备须提供加盖原厂公章产品技术参数彩页和省级检测中心检测汇报。2.本设备生产商须经过ISO9001:国际质量管理体系认证和ISO14001:国际环境管理体系认证，投标书正本内封装提供加盖原厂鲜章复印件,预中标时提供原件查验。（提供厂家原厂授权书原件及不低于三年售后服务承诺书）
2） 专业H类精密线性功放
★采取H类功放模式，电源效率高，功放可靠性高；（提供证实文件）
★含有高通、低通和直通选择功效，经过高、低通设置，可方便地组成电子分频系统，可不需要再使用电子分频器；（提供证实文件）
★额定 输出功率：2×600W（8Ω）2×1000W（4Ω）
8Ω桥接输出有效功率：W
输入灵敏度：0dB/775mV
频率响应：20Hz-20KHz ±1dB
★信噪比:≥101dB
1.本设备须提供加盖原厂鲜章产品技术参数彩页。2.本设备须经过国家强制性CCC认证，开标时提供加盖原厂鲜章复印件。3.本设备生产商须经过ISO9001:国际质量管理体系认证和ISO14001:国际环境管理体系认证，投标书正本内封装提供加盖原厂鲜章复印件,预中标时提供原件查验。（提供厂家原厂授权书原件及不低于三年售后服务承诺书）
3） 全频壁挂式辅助音箱(10寸同轴单元）
★10英寸波导同轴扬声器系统，采取点声源同轴技术；
同轴小型会议音箱，专业压缩式插座；
配有专业吊挂装置，方便安装且安装安全可靠。
★额定 阻 抗： 8Ω ,
★额定 功 率： 150W ,
特征灵敏度： 93dB/m/w ,
额定频率范围： 70Hz～0Hz
4）专业H类精密线性功放--同本会议室第2项
5）超重低音箱
★采取后腔负载式声学结构设计；
大孔径铁网后面贴有一层声学透声海绵，能阻隔灰尘和水滴对喇叭单元侵扰；同时又含有良好透声率；
★一只18寸特制复合盆低音单元，低音强劲有力，穿透力强。
★　额定频率范围：35Hz-500Hz
★　额定阻抗：8Ω
★　额定功率：500W
灵敏度：98dB /m /w
最大声压:128dB
6）专业H类精密线性功放
★采取H类功放模式，电源效率高，功放可靠性高；（提供证实文件）
★含有高通、低通和直通选择功效，经过高、低通设置，可方便地组成电子分频系统，可不需要再使用电子分频器；
★额定 输出功率：2×200W（8Ω）2×300W（4Ω）
8Ω桥接输出有效功率：600W
输入灵敏度：0dB/775mV
频率响应：20Hz-20KHz ±1dB
★信噪比:≥101dB
7）全频嵌入式辅助音箱(6寸同轴单元）
★同轴设计，6英寸围绕丁基合成橡胶低音，19毫米衍射钛涂层高音单元，高音可360度万向旋转方向；★频率响应：60－20KHｚ，声压级1米：102dB，额定功率为30W/100V,钛涂层聚酯纤维\箱体材料背箱体，合成钢挡板/轮圈：抗冲击聚苯乙烯，防火UL94V-0\端口可拆卸带锁扣接口。两只自锁式输入端口和3组手拉手连接扣。★含有过载、过流保护技术,吸顶开孔尺寸：φ206mm ;
8）专业定压式功放
★1.前面板上必需带电压表、电流表以监测输出安全.★2.必需带主备切换控制口.★3.额定输出功率：350W。★4.输出电压：70V/100V；
1.本设备须提供加盖原厂鲜章产品技术参数彩页。2.本设备须经过国家强制性CCC认证，开标时提供加盖原厂鲜章复印件。3.本设备生产商须经过ISO9001:国际质量管理体系认证和ISO14001:国际环境管理体系认证，投标书正本内封装提供加盖原厂鲜章复印件,预中标时提供原件查验。（提供厂家原厂授权书原件及不低于三年售后服务承诺书）
9）全频返听音箱
★单12寸两分频全音域扬声器系统
灵活吊挂系统，方面横置吊挂
专业四芯接插，可用作舞台返听音箱
技术参数：
★额定阻抗：8Ω
★额定功率：180W
频率响应：60Hz ～20KHz
灵敏度：98dB
10）专业H类精密线性功放--同本会议室第6项
11）16路四编组调音台
★12路话筒/线路输入
★4路立体声线路输入
3段参量均衡
2路AUX母线（一路可切换推子前/后）
1路EFF母线
★4SUB编组输出
2路R/L输出
立体声返听输出
立体声效果返回
60mm高品质推子
★48种DSP数字效果
★LCD大屏显示
48V幻像供电
1.本设备须提供加盖原厂鲜章产品技术参数彩页。2.本设备须经过国家强制性CCC认证，开标时提供加盖原厂鲜章复印件。3.本设备生产商须经过ISO9001:国际质量管理体系认证和ISO14001:国际环境管理体系认证，投标书正本内封装提供加盖原厂鲜章复印件,预中标时提供原件查验。（提供厂家原厂授权书原件及不低于三年售后服务承诺书）
12）数字音频处理器
★采取DSP技术处理，高品质4路输入8路输出，56Bit信号处理精度。内置数字音频矩阵处理，每一路输入信号能够自由流向每一路输出。
★输出控制包含有XOVER,Delay，EQ，Gain，Limiter处理。
含有操作友好GUI，稳键程序设计，基于USB2.0高速、可靠通讯控制，全部参数全部可实时调整，全部参数全部是现场记忆。10种经过精心设计预置模式，30个用户程式，方便参数拷贝功效。
★灵活组合4输入8输出多个分频模式 ,分频滤波器斜率和类型多个选择，12dB，18dB，24dB或48dB斜率，巴特沃斯（Butterworth），贝塞尔（Bessel），宁克锐（Linkwitz）多个滤波器
每个输入六段EQ，每个输出四段EQ，参数（Parametric），L-Shelf，H-Shelf多个EQ类型
参量均衡器（PEQ）带宽范围为1/64到4.0倍频程（Oct）
每个输入延时最长可达682.52ms，每个输出延时最长可达21.31ms
每个输出相位反转功效
每个输出全部有压限器，门限，百分比，上冲时间和释放时间可调
多通道链接功效，同时设置多个通道参数
直观友好电脑界面，USB接口
2×20 LCD背光显示
7段输入输出电平表
开关电源：~90-250VAC
13）声反馈抑制器
★.324-bit高速DSP,24-bit Σ-ΔAD/DA 48kHz超采样率
2，★每通道12个陷波滤波器
3，★自动扫描啸叫点并抑制
4，★含有自动存放功效
5，输入阻抗：XLR和1/4"TRS,电子平衡，非平衡兼容 >10KΩ
6，最大输入电平：10dBu
7，输出阻抗：XLR和1/4"TRS,电子平衡，非平衡兼容 <100Ω
8，最大输出电平：10dBu
9，数字处理：转换器 24bit Σ-Δ 64/128倍超取样、采样率48kHz
10，频率响应：20Hz~20kHz,±0.5dB
11，谐波失真+噪声（THD+N）<0.003%
12，动态范围：>95dB
14）图示均衡器
★双路，31段均衡器，带反馈显示。输入：连接头： 1/4寸TRS，母，XLR（2脚为为线）
类型： 电子式平衡/不平衡，
带RF滤波阻抗： 平衡式，40kΩ 不平衡式，20kΩ
最大输出电平： >+21dBu，平衡式或不平衡式 CMRR： >40dB，经典值>55dB（1kHz）
系统指标： 带宽： 20Hz——20Hz，+/-0.5Db
★信噪比：>102dB，不计权，+4dBu，
22kHz带宽动态范围：>120dB，不计权
总谐波失真+噪音：<0.04%，
通常在+4dBu，1kHz时，只有0.02% 通道隔离度：<-80dB ,20Hz
降噪量： 约为20dB
15）4进4出AV矩阵--同视频会议室
16）无线话筒（手持式）--同党组会议室
17）有线会议话筒
★元件 固定充电背板，静电型电容式
指向性 心形单指向性
频率响应 30-20,000 Hz
高通滤波 80 Hz, 18 dB/octave
开路灵敏度 -40 dB (10.0 mV) 以 1V 于 1 Pa
阻抗 250 欧姆
★最大输入声压级 138 dB 声压, 1 kHz 于 1% T.H.D.
动态范围 (经典值) 109 dB, 1 kHz 于最高声压
信噪比 65 dB, 1 kHz 于 1Pa
开关 平直，高通滤波
幻像电源 直流 11-52V DC, 耗电 4 mA 经典
重量 130 克
尺寸 381.0 mm - 长, 8.4 mm - 收音头直径, 18.9 mm - 底部直径
输出端子 内置式3针卡农公头
标配 双层式防风海棉罩 含同品牌带开关底座。
本设备需同会议智能混音器为同一品牌;原厂或中国总代理项目授权；原厂或中国总代理不低于三年售后服务承诺；提供加盖原厂或中国总代理鲜章彩页；
18) 调音师监听音箱
★紧凑型，两分频有源监听系统。
★内置20瓦功效。
两个线路输入。
两个平衡XLR、平衡PHONE接口和不平衡插口输入，提供多个互连性。
高底音调控制，作出声音修正。
独立线路1和线路2电平控制。
★防磁。
19) 集中控制主机
★ 可编程控制平台，英文可编程界面选择，交互式控制结构；
★采取最新32位内嵌式处理器，处理速度最高可达533MHZ；
大量采取高度集成化协处理芯片，考究LAY OUT让系统运行很稳定、流畅；
主机内置8MB内存及16MB大容量FLASH存放器；
★引入电力载波通讯功效，让电网所在300米范围无需布线即可控制；
路独立可编程RS-232控制接口，能够收发RS232、RS485、Rs422格式数据；
★8路独立可编程IR红外发射口；
★8路数字I/0输入输出控制口，带保护电路；
★8路弱电继电器控制接口；
20) 5000流明DLP投影机
DLP工程投影机5000流明 /分辨率1024×768/0.7”DLP(×1)，4:3/对比度1000：1/用户密码控制面板锁和文本叠加，双灯源光学系统，液体冷却系统，自动清洁过滤器（ACF），2倍变焦镜头和水平/垂直镜头移动功效，有线局域网/多台投影机监控软件，直接断电保护，窗口索引画面，串行控口/远程控口/有源矩阵/灯泡正常模式寿命5000小时为更换周期/灯泡功率240W UHM×2，聚光灯/照度均匀性80%/电源100—240V交流电，50/60HZ/整机功耗350W待机模式约4W/快速3秒开启开机/，遥控器含有上下翻页功效双发射器/原厂出具证实/授权
21）电动投影幕布--200英寸，铝合金外壳，采取管状电机，宁静流畅，备有热保护系统，延长电机使用寿命；玻纤幕布含有防静电、耐洗、阻燃、甲醛含量低于20mg/kg，增益：1.2，视角大于110度；
7、多媒体教室音频系统
1）3500流明 LCD投影机
LCD技术，3500流明 /分辨率1024×768,原厂出具证实/授权;
2）电动投影幕布
120英寸，铝合金外壳，采取管状电机，宁静流畅，备有热保护系统，延长电机使用寿命；玻纤幕布含有防静电、耐洗、阻燃、甲醛含量低于20mg/kg，增益：1.2，视角大于110度；
3）全频壁挂式音箱
含有外型美观，品质优、安装方便、可靠性高，语言清楚等特点；额定功率： 60W 额定阻抗： 8Ω 有效频率范围(-3dB)：80Hz—18KHz ；灵 敏 度： 88dB/m/w
4）专业定压式功放
★ 四路音源、二路话筒输入； 而且线路和话筒音量、高低音音调单独可调； 含有A组和A+B并组定阻功率输出切换。线路输入灵敏度： -10dB ;话筒输入灵敏度： -34dB ;频率响应：20Hz~20KHz （+1 ~ -4dB）;输出功率： 2×60W/8W ; 信噪比：;≥80dB ;失真度：<0.8％;额定电源电压：交流220V/50Hz
5）鹅颈式会议话筒
换能方法：电容式 ，指 向 性：单一指向 ，灵 敏 度：-43db±3db ，频率响应：60hz-16khz ，输出阻抗：2kω±15% ，供电方法：2支aa电池或dc48v幻像供电 。
6）无线话筒（手持式）
★U段双发双收。可选配头戴式、领夹式、手持室。
6）其它设备参数见清单。
8、指挥中心决议室
1）全频壁挂式音箱(8寸同轴单元）--同视频会议室
2）专业H类精密线性功放--同视频会议室
3）8路2编组机架式调音台--同视频会议室
4）3500流明 LCD投影机--同多媒体会议室
5）电动投影幕布--同多媒体会议室
6）高清视频会议摄像头--同视频会议室
7）视频矩阵--同视频会议室
8）鹅颈式会议话筒--同多媒体会议室
9、中型会议室
1）3500流明 LCD投影机：LCD技术，3500流明 /分辨率1024×768,原厂出具证实/授权;
2）电动投影幕布：120英寸，铝合金外壳，采取管状电机，宁静流畅，
