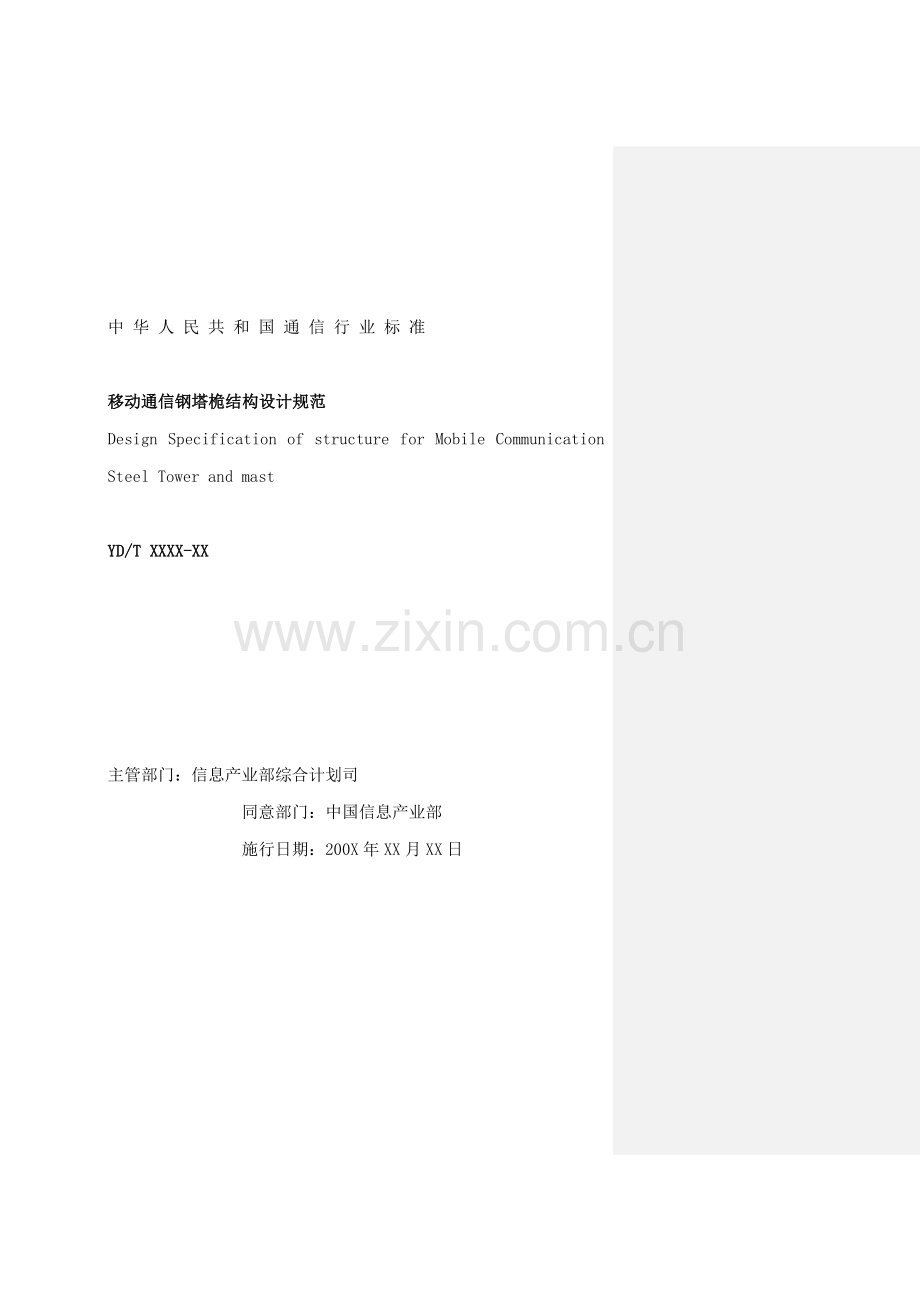

中国信息产业部 公布200X-XX-XX实施200X-XX-XX公布YD/T XXXXXXYD中国通信行业标准 电信设备安装抗震设计规范YD XXXX-XX移动通信钢塔桅结构设计规范 Design Specifications of structure for Mobile Communication Steel Tower and mast（送审稿）中 华 人 民 共 和 国 通 信 行 业 标 准移动通信钢塔桅结构设计规范Design Specification of structure for Mobile Communication Steel Tower and mastYD/T XXXX-XX主管部门：信息产业部综合计划司 同意部门：中国信息产业部 施行日期：200X年XX月XX日XX出版社200X 北 京前 言本规范是依据信息产业部 信部规函【】508号“相关安排通信工程建设标准修订和制订计划通知”要求，由广东省电信计划设计院会同华信邮电咨询设计研究院编写而成。本规范编制是以国家标准建筑结构可靠度设计统一标准GB 50068为准则，遵守建筑结构荷载和建筑结构（钢结构、建筑抗震、建筑地基基础等）设计规范基础要求，结合移动通信钢塔桅结构特征，对移动通信钢塔桅结构设计中技术问题作出要求。在编制过程中，编制组进行了广泛调查研究，总结了多年来工程实践经验，参考国外及中国其它行业相关要求，并以多个方法广泛征求了相关单位和教授意见，经反复讨论、修改、充实，最终经审查定稿。本规范关键内容包含移动通信钢塔桅结构基础设计要求、结构分析、构件及节点连接、结构和工艺技术要求、地基和基础等。本规范用黑体字标注条文为强制性条文，必需严格实施。本规范由信息产业部综合计划司负责解释、修订、监督管理。本规范具体条文要求解释由广东省电信计划设计院主编单位负责。在规范使用过程中，各单位注意总结经验，并将意见寄往广东省电信计划设计院主编单位（地址：广州市中山大道华景路一号 南方通信大厦23楼，邮编：510630），以供修订时参考。 主编单位：广东省电信计划设计院 关键起草人：谢郁山、徐少伟、楚 劲参编单位：华信邮电咨询设计研究院关键起草人：陆 皞、殷晓霞 目 次1总 则12术语和符号22.1术语22.2符号33基础设计要求93.1设计标准93.2 荷载和地震作用143.3材料选择174 结构分析254.1 通常要求254.2 自立式钢塔架254.3 单管塔274.4 拉线塔285 构件及节点连接295.1 通常要求295.2 构件设计305.3 连接设计385.4 法兰连接计算395.5 塔脚板连接计算426 结构和工艺技术要求446.1 通常要求446.2 节点连接466.3 制作和安装496.4 工艺技术要求507 地基和基础527.1 通常要求527.2 地基计算547.3 基础设计587.4 基础抗拔稳定60附录A 法兰盘内力计算64附录B 基础和锚板基础抗拔稳定计算66附录C 常见镀锌钢绞线规格68本规范用词说明70条文说明71总 则1.0.1 为在移动通信铁塔工程设计和施工中落实实施国家技术经济政策，做到安全适用、技术优异、经济合理、施工方便，特制订本规范。1.0.2 本规范适适用于悬挂移动通信天线为主钢塔桅结构（自立式和拉线式）设计，其它通信钢塔桅结构设计可参考使用。1.0.3 本规范编制是以国家标准建筑结构可靠度设计统一标准GB 50068为准则，实施和引用以下技术规范：建筑结构荷载规范GB 50009；钢结构设计规范GB 50017；建筑抗震设计规范GB50011。钢塔桅结构基础设计，尚应实施土建设计其它技术规范和强制性标准。1.0.4 在实施本规范和国家要求有矛盾时，应以国家要求为准。1.0.5 在移动通信钢塔桅结构设计文件中，应注明结构设计使用年限、钢材牌号、连接材料型号（或钢号）和对钢材所要求力学性能、化学成份及其它附加确保项目。另外，还应注明所要求焊缝形式、焊缝质量等级、端部刨平顶紧部位及对施工要求。1.0.6 在已经有建筑物上加建移动通信钢塔桅结构时，应经技术判定或设计许可，确保建筑物安全。1.0.7 未经技术判定或设计许可，不得改变钢塔桅结构用途和使用环境。1.0.8 钢塔桅结构设计采取新理论、新材料或新结构形式，当缺乏实践经验时，应经过试验验证。1.0.9 在进行移动通信钢塔桅结构设计时，凡本规范未作出要求，尚应符合现行国家标准和相关行业标准相关要求。术语和符号术语2.1.1 塔桅高度 Height of tower 塔桅塔脚基础顶面至塔顶避雷针安装处垂直距离。2.1.2 塔桅根开 Tower spacing 三、四边形塔架相邻塔柱中心线之间距离。2.1.3 长细比 Slenderness ratio构件计算长度和构件截面回转半径比值。2.1.4 主材 Major member 铁塔塔柱，关键受力构件，相当于空间桁架弦杆。2.1.5 腹杆 Web member 连接铁塔各主材支撑构件，包含水平横杆和斜杆。2.1.6 横隔杆 Horizontal Cross member 用于连接水平横杆杆件。2.1.7 辅助杆 Secondary member 用于减小受力构件计算长度构件。2.1.8 角钢塔 Angle steel tower 主材及腹杆关键采取角钢制作塔桅。2.1.9 钢管塔 Steel pipe tower 主材采取钢管制作铁塔。2.1.10 单管塔 Single-pipe-tower 用于通信用途单管悬臂式构筑物。2.1.11拉线塔 Guyed steel mast 由立柱和拉索组成塔桅钢结构。 符号2.2.1 作用和作用效应基础或锚板基础所受拔力、上部结构传到基础竖向荷载；基础自重(包含基础上土重) 标准值；土体重量标准值；基础自重标准值；力矩或弯矩、上部结构传至基础弯矩；、对x轴、对y轴弯矩；轴向力（拉力或压力）、纤绳拉力；在荷载效应标准组合下基础底面平均压力；在荷载效应标准组合下基础边缘最大压力；在荷载效应标准组合下基础边缘最小压力；底板均布反力；、单位长度、单位面积上裹冰荷载；结构构件抗力设计值；法兰盘之间顶力；永久荷载标准值效应；地震作用下重力荷载代表值效应；可变荷载标准值效应风荷载标准值效应；水平地震作用标准值效应；竖向地震作用标准值效应；作用在底板上拉力；一个地脚螺栓承受上拔力；2.2.2 计算指标钢材屈服强度；钢材抗弯强度设计值；钢材抗剪强度设计值；修正后地基承载力特征值；调整后地基抗震承载力；钢绞线强度设计值；每个螺栓受拉承载力设计值；欧拉临界力；地基变形要求限值；结构或构件变形限值；2.2.3 几何参数截面面积、毛截面面积、基础底面积；底板宽度；主角钢边至底板边距离；地脚螺栓对应计算宽度；塔桅结构总高度；截面抗弯模量；、对x、y轴抗弯模量；地脚螺栓中心至主角钢最大距离；第i个螺栓中心到旋转轴距离；底板计算区段自由边长度、协力作用点至基础底面最大压力边缘距离；协力作用点至一侧基础边缘距离；协力作用点至一侧基础边缘距离； 计算高度处裹冰厚度、平行于x轴基础边长、多边形单管塔单边宽度；塔脚底板各区段中最小宽度； 圆截面构件、拉索直径；力矩；X方向偏心距；Y方向偏心距； 土重法计算临界深度；平行于y轴基础底面边长；连接件厚度；螺栓间距；两螺栓之间圆心角，弧度、拔力和水平地面夹角； 土体计算抗拔角；2.2.4 计算系数及其它可变荷载组合值系数准永久值系数；风荷载组合值系数；裹冰重度；结构关键性系数；土体重抗拔稳定系数； 基础重抗拔稳定系数；永久荷载分项系数；可变荷载分项系数；、分别为水平、竖向地震作用分项系数；风荷载分项系数；承载力抗震调整系数；覆冰厚度高度改变系数；和构件直径相关裹冰厚度修正系数；轴心受压构件稳定系数；风荷载体形系数；基础设计要求设计标准3.1.1 移动通信钢塔桅结构设计，采取以概率论为基础极限状态设计方法，以可靠指标度量结构构件可靠度，以分项系数设计表示式进行计算。3.1.2 移动通信钢塔桅结构设计基准期为50年。3.1.3 移动通信钢塔桅结构设计使用年限通常为50年。3.1.4 移动通信钢塔桅结构安全等级为二级。3.1.5 移动通信钢塔桅抗震设防类别为丙类。3.1.6 移动通信钢塔桅应按承载能力极限状态和正常使用极限状态进行设计：1 承载能力极限状态：这种状态对应于结构或结构构件达成最大承载能力，或达成不适于继续承载变形； 2 正常使用极限状态：这种极限状态对应于结构或结构构件达成变形或耐久性能相关要求限值。3.1.7 移动通信钢塔桅结构构件承载能力极限状态设计应采取荷载效应基础组合，并按下列极限状态设计表示式中最不利值确定： 1 由可变荷载效应控制组合： (3.1.71)2 由永久荷载效应控制组合： (3.1.72)式中 结构关键性系数，不应小于1.0；永久荷载分项系数，按表3.1.7采取：表3.1.7 永久荷载分项系数荷载效应对结构不利由可变荷载效应控制组合1.2由永久荷载效应控制组合1.35荷载效应对结构有利通常情况下1.0对结构倾覆、滑移验算0.9第i 个可变荷载分项系数，其中 为可变荷载 分项系数，通常情况下应取1.4，可变荷载效应对结构有利时取0；永久荷载标准值效应；第i项可变荷载标准值效应，其中为第一个可变荷载标准值效应，其荷载效应在诸可变荷载效应中起控制作用；可变荷载组合值系数，应依据不一样荷载组合按第3.1.8条要求采取；参与组合可变荷载数。结构构件抗力设计值。 3.1.8 移动通信钢塔桅结构构件承载能力极限状态设计应考虑以下两种不一样荷载基础组合，其可变荷载组合值系数应分别按表3.1.8采取：表3.1.8 荷载基础组合及可变荷载组合值系数荷载组合可变荷载组合值系数IG+W+L1.00.7IIG+W+L+I0.250.60.71.0注： 表中G代表永久荷载，W代表风荷载，L代表平台活荷载，I代表裹冰荷载； 组合II中通常取0.25，但对裹冰后冬季风很大区域，应依据实地情况调查选择对应值； 需要考虑雪荷载时，雪荷载组合系数均取0.7；3.1.9 结构或构件承载力抗震验算，应采取下列极限状态设计表示式： (3.1.9)式中 重力荷载分项系数，取值同上；重力荷载代表值效应，重力荷载代表值应取结构自重和各竖向可变荷载组合值之和,要求以下：对结构自重(结构构配件自重、固定设备重等)取1.0；对平台等效均布荷载取0.5，按实际情况时取1.0；对平台雪荷载取0.5。、分别为水平、竖向地震作用分项系数，按表3.1.9采取： 水平地震作用标准值效应；竖向地震作用标准值效应；风荷载分项系数，应采取1.4；风荷载标准值效应；抗震基础组合中风荷载组合值系数，可采取0.2，承载力抗震调整系数，对钢构件取0.8，对连接焊缝取0.9，对连接螺栓取0.85。原建筑抗震设计规范和构筑物抗震设计规范为1.0，现行建筑抗震设计规范有修改。表3.1.9 地震作用分项系数地震作用仅按水平地震作用计算1.30.0仅按竖向地震作用计算0.01.3同时按水平地震和竖向地震作用计算1.30.53.1.10 正常使用极限状态应分别按荷载效应标准组合、准永久组合进行计算，并应满足本规范要求限值。1 标准组合应用于计算结构或构件变形，其表示式为： (3.1.10-1)2 准永久组适用于地基变形计算，其表示式为： (3.1.10-2)式中 结构或构件变形限值；地基变形要求限值；准永久效应组合时，任何第i个可变荷载准永久值系数，按表3.1.10取用。表3.1.10 可变荷载准永久值系数荷载类别风荷载活荷载雪荷载地域I地域II地域III准永久值系数0(0.4)0.40.50.20注： 在风玫瑰图呈严重偏心地域，计算地基不均匀变形时风荷载准永久值系数采取0.4（频遇值）； 雪荷载分区按建筑结构荷载规范GB 50009实施。 3.1.11 移动通信钢塔桅结构正常使用极限状态控制条件应符合下列要求：1 在以风荷载为主荷载标准组合作用下，塔桅结构任意点水平位移不得大于表3.1.11要求。表3.1.11 移动通信钢塔桅结构水平位移限值结构类型水平位移限值自立式塔架u/Hi1/75桅杆u/Hi1/75u/h1/50单管塔u/Hi1/40注：表中 u任意点水平位移（和Hi高度对应） u层间相对位移（和h对应） Hi任意点高度 h层间间距2 在以风荷载为主荷载标准组合作用下，当塔（杆）上挂有微波天线时，微波天线所在位置塔身挠度角和扭转角，应不超出1o。3 塔桅结构地基变形应符合本规范第7.2.6条要求。3.2 荷载和地震作用3.2.1 移动通信钢塔桅结构上荷载通常可分为下列二类：1 永久荷载：结构自重、固定设备自重、拉索初应力、土重、土压力等；2 可变荷载：风荷载、裹冰荷载、地震作用、雪荷载、活荷载（包含平台安装检修荷载）、温度改变、地基变形等。3.2.2 风荷载应按以下要求计算：1 塔桅结构所承受风荷载计算应按现行国家标准建筑结构荷载规范GB 50009要求实施，基础风压按50年一遇采取，但基础风压不得小于0.35 kN/m2。2 风荷载计算应考虑塔桅构件、平台、天线及其它隶属物挡风面积；移动通信天线挡风面积应按实际方向角度计算，当同一高度天线具体方向无法确定时，可假定天线为均匀对称分布。3 移动通信天线体型系数s可按下表3.2.2-1取用。表3.2.2-1 移动通信天线体型系数s天线形状高宽比7高宽比25板状1.42棍状0.81.2注： 高宽比为垂直风方向天线高度和宽度（直径）比值； 中间取值能够采取插值法。4 单管塔杆身体形系数s可按下表3.2.2-2取用。表3.2.2-2 单管塔杆身体型系数s截面形式体型系数s环形0.6十六边形及以上0.8十二边形1.0六边形及八边形1.23.2.3 雪荷载：平台雪荷载计算应按现行国家标准建筑结构荷载规范GB 50009要求实施，基础雪压按50年一遇采取。3.2.4 裹冰荷载计算应遵照以下标准：1 设计移动通信钢塔桅结构时，应考虑结构构件、拉索和天线等表面裹冰后所引发重力荷载及挡风面积增大影响。2 基础裹冰厚度应依据当地离地10m高度处观察资料，取统计50年一遇最大裹冰厚度为标准。当无观察资料时，应经过实地调查确定，或按下列经验数值分析采取： 1）重裹冰区：大凉山、川东北、川滇、秦岭、湘黔、闽赣等地域，基础裹冰厚度可取10-30mm； 2）轻裹冰区：东北(部分)、华北(部分)、淮河流域等地域，基础裹冰厚度可取5-10mm。 注：裹冰还会受地形和局地气候影响，所以轻裹冰区内可能出现部分地点重裹冰或无裹冰情况；一样，重裹冰区内也可能出现部分地点轻裹冰或超裹冰情况。3 管线及结构构件上裹冰荷载计算应符合下列要求： 1）圆截面构件、拉索等每单位长度上裹冰荷载可按下式计算： (3.2.4-1)式中 单位长度上裹冰荷载(kN/m)； 基础裹冰厚度(mm)，按本条款要求采取； 圆截面构件、拉索直径(mm)； 和构件直径相关裹冰厚度修正系数，按表3.2.4-1采取；覆冰厚度高度改变系数，按表3.2.4-2采取； 裹冰重度，通常取9kN/m3。表3.2.4-1 和构件直径相关裹冰厚度修正系数直径(mm)5102030405060701.11.00.90.80.750.70.630.6表3.2.4-2 裹冰厚度高度改变系数 离地面高度(m)10501001502002503003501.01.62.02.22.42.62.72.82）非圆截面构件上每单位表面面积上裹冰荷载q(kN/m2)可按下式计算： (3.2.4-2)式中单位面积上裹冰荷载(kN/m2)；3.2.5 地震作用应按塔桅所在地抗震设防基础烈度进行计算；设防烈度为8度及以下时能够不进行截面抗震验算，仅需满足抗震结构要求；设防烈度为9度时应同时考虑竖向地震和水平地震作用不利组合。3.2.6 平台活荷载，应按实际工艺条件确定，通常情况下可按2kN/m2考虑；平台栏杆顶部水平荷载可按1.0kN/m采取。 3.3 材料选择3.3.1 移动通信钢塔桅结构采取钢材应含有抗拉强度、伸长率、屈服强度和硫、磷含量合格确保，对焊接结构尚应含有碳含量合格确保。 焊接结构和关键非焊接承重结构采取钢材还应含有冷弯试验合格确保。3.3.2 移动通信钢塔桅钢材，宜采取Q235 一般碳素结构钢、Q345低合金结构钢、有条件时也可采取Q390钢或钢材强度等级更高结构钢、和优质碳素结构钢， 其质量标准应分别符合中国现行国家标准碳素结构钢（GB700）、低合金高强度结构钢（GB/T1591）和优质碳素结构钢技术条件（GB699）要求。需要焊接构件不得采取Q235 一般碳素结构钢A级；关键受力构件在冬季工作温度等于或低于-20oC时，不宜采取Q235沸腾钢。3.3.3 角钢塔塔身杆件通常采取Q235、Q345结构钢，钢管塔架塔身构件宜采取材质为20号优质碳素钢无缝钢管。3.3.4 拉线塔拉索宜采取镀锌钢绞线。3.3.5 连接材料应符合下列要求：1 塔桅结构焊接通常采取手工电弧焊，选择焊条，应符合现行国家标准碳钢焊条GB5117或低合金钢焊条GB5118要求，焊条型号应和构件钢材强度相适应，可按下列标准选择：1）对于Q235钢，宜选择E43型焊条；2）对于Q345钢，宜选择E50型焊条；3）对于Q390钢，宜选择E55型焊条；4）对于不一样强度钢材连接焊缝，可采取和低强度钢材相适应焊条。2 采取自动焊接或半自动焊接时，焊丝和对应焊剂应和主体金属强度相适应，不一样强度钢材相焊接时，可按强度较低钢材选择焊接材料。焊丝和焊剂应符合熔化焊用钢丝和焊剂GB1300要求。3 角钢塔采取螺栓连接时可选择一般螺栓，并应分别符合现行国家标准六角头螺栓A级和B级（GB5782）、六角头螺栓C级（GB5780）要求。4 钢管采使用方法兰连接时宜选择高强度材料一般螺栓，高强度螺栓可采取45号钢、40Cr、40B、或20MnTiB钢制作并应符合钢结构用高强度大六角头螺栓、大六角螺母、垫圈技术条件（GB/T1228GB/T1231）要求。5 地脚锚栓可采取现行国家标准碳素结构钢（GB700）要求Q235钢或低合金高强度结构钢（GB/T1591）要求Q345钢制作，有特殊要求时可采取优质碳素结构钢技术条件（GB699）要求35号、45号优质碳素钢制作，但不得焊接。3.3.6 钢塔桅结构常见材料设计指标以下：表3.3.6-1 钢材强度设计值(N/mm2) 类 别抗拉、抗压和抗弯抗剪v端面承压（刨平顶紧）ce牌 号 厚度或直径mmQ235钢162151253251740205120Q345钢163101804001735295170Q390钢163502054151735335190注：表中厚度系指计算点钢材厚度，对轴心受拉和轴心受压构件系指截面中较厚板件厚度。 20号优质碳素钢（无缝钢管）强度设计值同Q235钢。 表3.3.6-2 螺栓和锚栓连接强度设计值(N/mm2)螺栓性能等级、锚栓和构件钢材牌号普 通 螺 栓锚栓承压型连接高强度螺栓C级螺栓A级、B级螺栓抗拉tb抗剪tb承压cb抗拉tb抗剪tb承压cb抗拉tb抗拉tb抗剪tb承压cb一般螺栓4.6级、4.8级1701405.6级2101902101906.8级3002403002408.8级400320地脚锚栓Q235140Q34518035号钢20045号钢225承压型连接高强度螺栓8.8级40025010.9级500310构件Q235305405470Q345385510590Q390400530615注：A级螺栓用于d24mm和l10d或l150mm(按较小值)螺栓；B级螺栓用于d24mm或l10d或l150mm(按较小值)螺栓。d为公称直径，l为螺杆公称长度。 A、B级螺栓孔精度和孔壁表面粗糙度，C级螺栓孔许可偏差和孔壁表面粗糙度均应符合移动通信塔桅工程验收规范要求。表3.3.6-3 钢材焊缝强度设计值(N/mm2)焊接方法和焊条型号构件钢材对接焊缝角焊缝牌号厚度或直径(mm)抗压cw焊缝质量为下列等级时,抗拉tw抗剪vw抗拉、抗压和抗剪fw一级、二级三级自动焊、半自动焊和E43型焊条手工焊Q235钢162152151851251601740205205175120自动焊、半自动焊和E50型焊条手工焊Q345钢163103102651802001735295295250170自动焊、半自动焊和E55型焊条手工焊Q390钢163503503002052201735335335285190注：自动焊和半自动焊所采取焊丝和焊剂，应确保其熔敷金属力学性能不低于现行国家标准埋弧焊用碳钢焊丝和焊剂GB/T 5293和低合金钢埋弧焊用焊剂GB/T 12470中相关要求。焊缝质量等级应符合现行国家标准钢结构工程施工质量验收规范GB 50205要求。其中厚度小于8mm钢材对接焊缝，不应采取超声波探伤确定焊缝质量等级。对接焊缝在受压区抗弯强度设计值取cw，在受拉区抗弯强度设计值取tw。表中厚度系指计算点钢材厚度，对轴心受拉和轴心受压构件系指截面中较厚板件厚度。表3.3.6-4 拉线用镀锌钢绞线强度设计值(N/mm2)股数热镀锌钢丝抗拉强度标准值备 注12701370147015701、整根钢绞线拉力设计值等于总截面和积；2、强度设计值中已计入了换算系数：7股0.92，19股0.90。3、拉线金具强度设计值由国家标准金具强度标准值或试验破坏值定，R=1.8整根钢绞线抗拉强度设计值7股74580086092019股7207808409003.3.7计算下列情况结构构件或连接时，第3.3.6条要求强度设计值应乘以对应折减系数：1 单面连接单角钢： ）按轴心受力计算强度和连接 0.85； ）按轴心受压计算稳定性性 等边角钢 0.6+0.0015l,但小于1.0；短边相连不等边角钢 0.5+0.0025l,但小于1.0；长边相连不等边角钢 0.7注：l为长细比，对中间无联络单角钢压杆，应按最小回转半径计算，但当l20时，取l20。2 施工条件较差高空安装焊缝 0.90；注：当两种情况同时存在时，其折减系数应连乘。4 结构分析4.1 通常要求4.1.1 移动通信钢塔桅结构通常采取自立式钢塔架、单管塔、拉线塔等型式。4.1.2 塔桅结构选型应综合考虑使用要求、周围环境和景观、建筑物承受能力和工程造价等原因。4.1.3 塔桅结构应按本规范3.1节要求进行承载能力极限状态计算，并依次以风荷载及裹冰荷载作为第一个可变荷载进行组累计算，必需时还应进行抗震验算。 4.1.4 塔桅结构应按本规范第3.1节要求进行正常使用极限状态验算，并应满足对应变形要求。4.1.5 塔桅结构平台内力和位移计算，应依据平台结构类型选择对应计算简图，塔体可视为平台结构支座。4.2 自立式钢塔架4.2.1 自立式钢塔架横截面通常为三角形、正方形等，通常情况下宜采取正方形角钢塔，为配合场地条件或装饰效果，也可采取矩形角钢塔或小根开三角形钢管塔等。4.2.2 塔架根开尺寸，应依据塔高、荷载及场地情况等确定。通常正方形（塔柱坡度改变）角钢塔，根开尺寸不宜小于塔高1/8，钢管塔根开尺寸不宜小于塔高1/25，因场地条件限制或有其它特殊要求，可不受此限。4.2.3 钢塔架为空间结构，计算塔架结构时，宜将结构作为整体，按整体空间刚架法，采取三维空间程序进行受力分析，主材和腹杆之间、腹杆和腹杆之间连接，可按实际情况，视为刚接或铰接。4.2.4 当钢塔架截面为四边形时，在风荷载或地震作用下，应考虑以下两种作用方向（图4.2.4）。 图4.2.4 塔架水平力作用方向4.2.5 当钢塔架截面为三角形时，在风荷载或地震作用下，应考虑以下三种作用方向（图4.2.5）。图4.2.5 塔架水平力作用方向4.2.6 当计算所得四边形钢塔架斜杆负担剪力和同层塔柱负担剪力之比 时，斜杆内力取塔柱内力乘系数, （4.2.6） 图4.2.6 斜杆最小内力限值计算图4.2.6，V、M为层顶剪力、弯矩；b为层顶宽度； 为塔柱和垂直线之夹角；h为所计算截面以上塔体高度；当为刚性斜杆时1，柔性斜杆时2。4.2.7 塔架辅助杆件承载能力应不低于所支撑主材内力2、斜材内力5。4.3 单管塔4.3.1 单管塔通常采取异型钢管制作，外观向上呈圆锥形，为悬臂式单杆结构。4.3.2 单管塔可按悬臂压弯杆件计算，并应考虑竖向荷载因杆身变形产生二次效应影响。 4.3.3 锥形单管塔水平风荷载可分段计算，以分段中央高度风荷载作为此段平均风荷载，分段长度不应超出10米。4.3.4 钢管外壁坡度小于2%单管塔，应计算由脉动风引发垂直于风向横向振动效应。4.3.5 单管塔高度超出50米时宜采取合适振动控制技术以减小结构变形。4.4 拉线塔4.4.1 拉线塔塔身内力分析可按拉线节点处为弹性支承连续压弯杆件计算，并考虑拉线节点处偏心弯矩；有条件时也可用梁索单元或杆索单元有限元法计算。 当塔身为格构式时，其刚度应考虑杆身剪切变形后抗弯刚度改变，其刚度应乘以折减系数。折减系数可按下式确定： (4.4.1)式中 弹性支承点之间杆身计算长度（m）； 杆身截面回转半径（m）； 弹性支承点之间杆身换算长细比，按本规范第5.2.4条计算。4.4.2 拉线塔拉线可按一端连接于塔身抛物线计算，拉线上有集中荷载时，可将集中荷载换算成均布荷载。拉线截面强度应按下式验算： (4.4.2) 式中 拉线拉力设计值（N）； 拉线钢绞线截面面积（mm2）；钢绞线抗拉强度设计值（N/mm2）。4.4.3 拉线初始应力应综合考虑杆体变形、内力和稳定和拉线承载力等原因确定，宜在100250N/mm2。4.4.4 拉线塔应进行整体稳定验算，按杆身屈曲临界压力计算整体稳定安全系数不应低于2.0；4.4.5 拉线塔高度小于20米时杆身可采取钢管，大于20米时宜采取格构式杆身；拉线部署：平面上宜为互交120o三个对称方向，或互交90o四个对称方向，拉线和地面夹角宜为40 o 60 o，最大不能超出65 o。4.4.6 拉线塔高度不宜超出40米。5 构件及节点连接5.1 通常要求5.1.1 钢塔桅结构构件和连接设计应满足施工和建成使用阶段受力要求。5.1.2 结构构件强度、稳定和连接强度，应按承载能力极限状态要求，采取荷载基础组合和强度设计值进行计算。5.1.3 攀登设施（爬梯、爬钉）应能承受最少1.0kN集中活荷载。5.2 构件设计5.2.1 结构构件设计，必需进行受弯、轴向受力强度计算和整体稳定和局部稳定验算，具体计算应按现行国家标准钢结构设计规范GB 50017相关要求进行，但塑性发展系数应取为1，相关计算可结合钢塔桅总体结构分析，经过计算机软件计算。 5.2.2 塔架主材、腹杆等构件长细比应不超出下列要求值：塔柱、受压弦杆 150横杆、斜杆 150，当内力小于杆件承载力50%时，200辅助杆、横隔杆 200受拉杆 350桅杆两相邻拉线节点间杆身长细比宜符合下列要求：格构式桅杆（换算长细比） 100实腹式桅杆 1505.2.3 塔桅构件长细比应按以下要求计算：1 主材长细比按表5.2.3-1采取。2 斜杆长细比按表5.2.3-2采取。3 横杆和横膈长细比按表5.2.3-3采取。表5.2.3-1 塔架和桅杆主材长细比 弦杆形式二塔面斜杆交点错开二塔面斜杆交点不错开简图长细比符号说明 -单角钢截面对平行肢轴回转半径-单角钢截面最小回转半径-节间长度表5.2.3-2 塔架和桅杆斜杆长细比 斜杆形式单 斜 杆双 斜 杆双 斜 杆 加 辅 助 杆简图长细比 当斜杆不停开又相互连结时： 当斜杆不停开又相互不连结时：当斜杆断开，用节点板连接时：斜杆不停开又相互连结当两根斜杆为一拉一压时： 当两斜杆同时受压时：当A、B点和相邻塔面对应点之间有连杆时：相邻两根斜杆为
