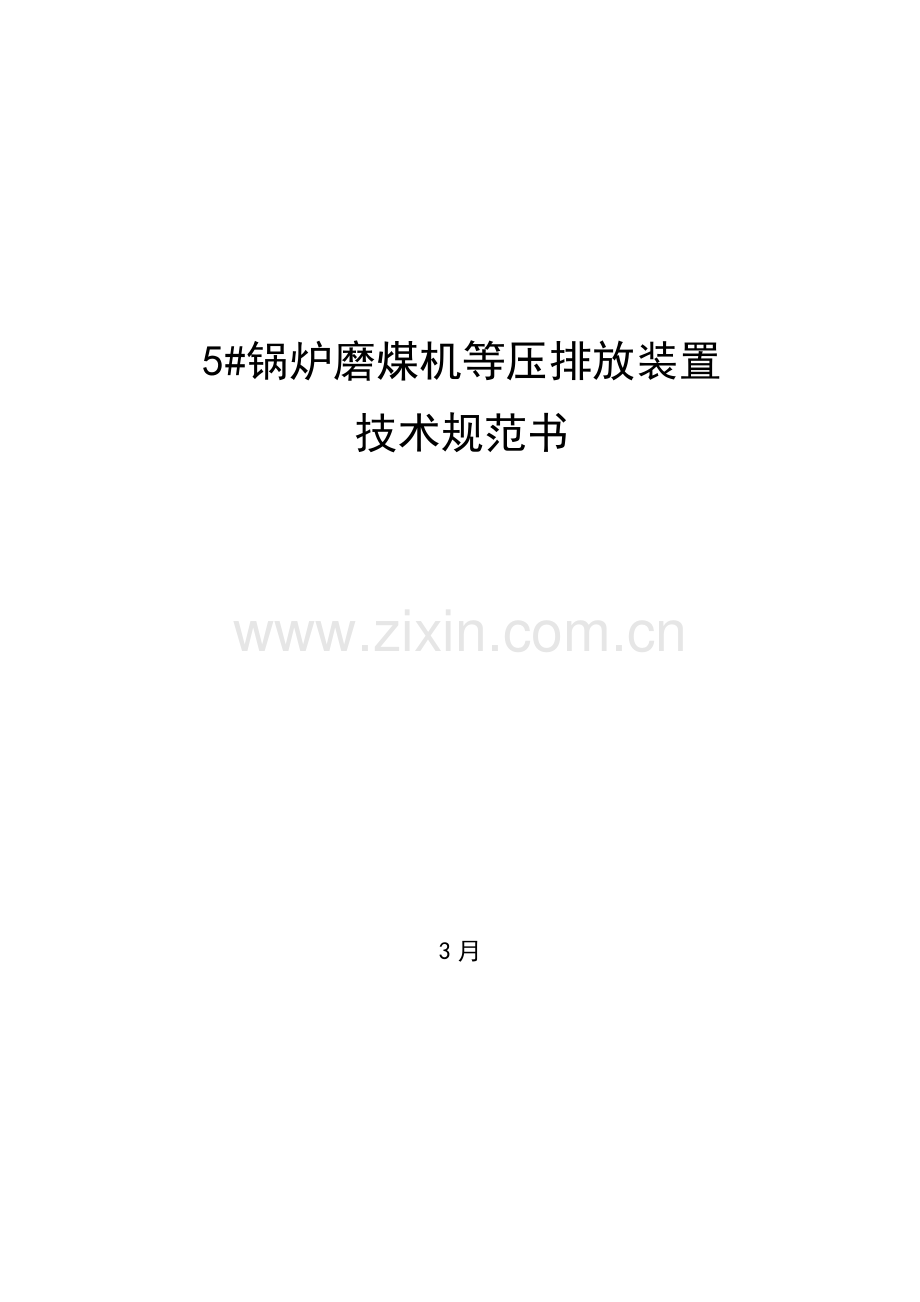

5#锅炉磨煤机等压排放装置
技术规范书

3月

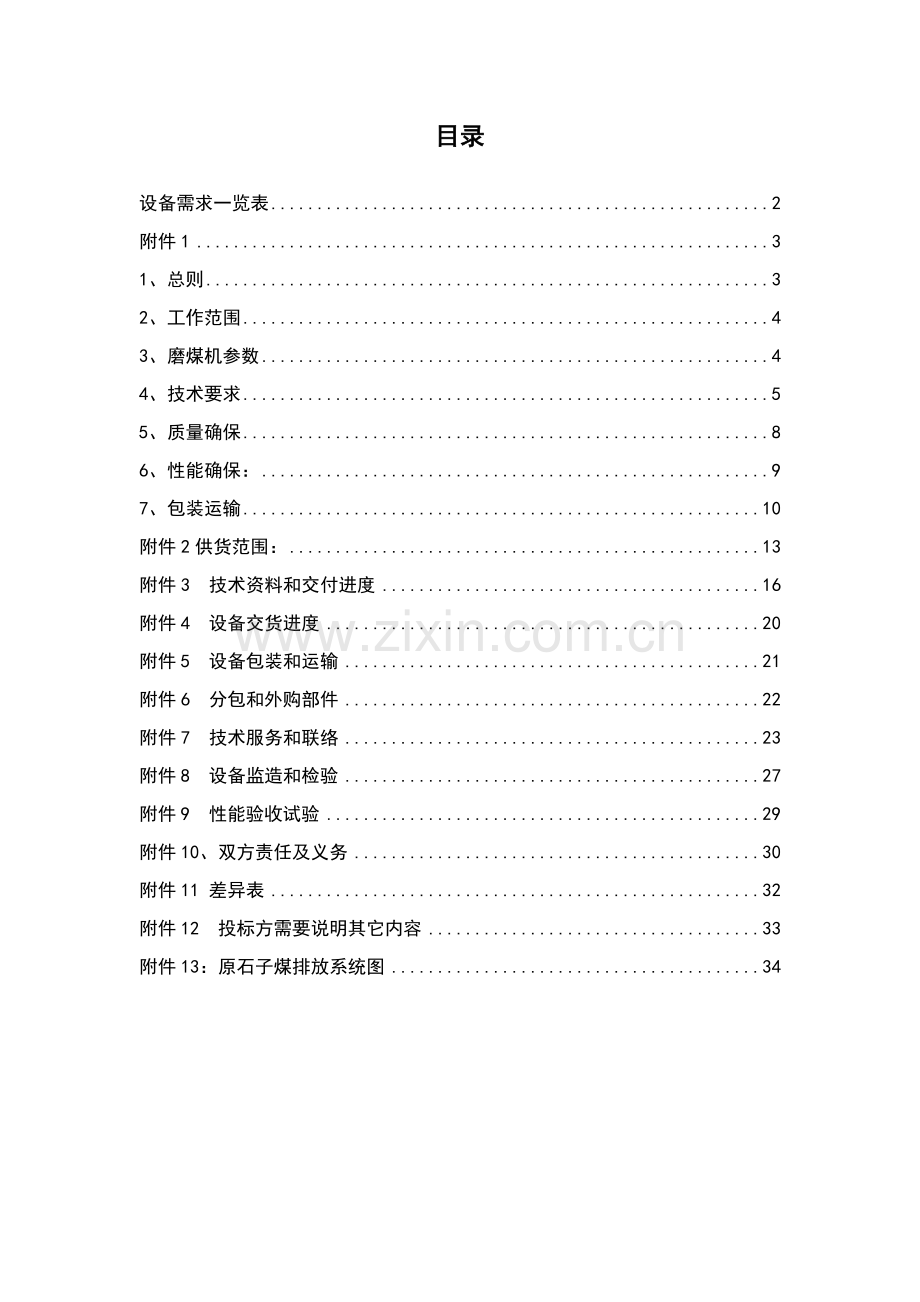

目录

设备需求一览表 2
附件1 3
1、总则 3
2、工作范围 4
3、磨煤机参数 4
4、技术要求 5
5、质量确保 8
6、性能确保： 9
7、包装运输 10
附件2供货范围： 13
附件3 技术资料和交付进度 16
附件4 设备交货进度 20
附件5 设备包装和运输 21
附件6 分包和外购部件 22
附件7 技术服务和联络 23
附件8 设备监造和检验 27
附件9 性能验收试验 29
附件10、双方责任及义务 30
附件11 差异表 32
附件12 投标方需要说明其它内容 33
附件13：原石子煤排放系统图 34

设备需求一览表
序号
名 称
规格型号
生产厂家
单位
数量
备 注
1
电磁阀

件

2
可移动煤矸石箱（手动、变频叉车皆可用）

套

材质16Mn
3
密封装置

套

密封实施机构：电动；防护等级不低于IP55
4
顶起定位装置

套

和现场磨煤机相匹配
5
电机、减速机

套

6
泄压装置

套

7
控制系统

套

8
排渣短管

套

9
控制装置（含控制柜及控制元件、附件、电缆等）

套

10
顶起装置

套

附件1
1、总则
1.1.本技术规范书适适用于新疆东方期望有色金属#5机组5台磨煤机石子煤排放装置改造要求，它包含磨煤机石子煤等压排放装置功效设计、结构、性能、供货、安装和试验等方面技术要求。
1.2. 本规范书所提出是最低程度技术要求，并未对一切技术细节做出要求，也未充足引述相关标准和规范条文。承包商应确保改造后符合国家相关安全、环境保护等强制规范要求和现行中国或国际通用标准和满足原有制粉系统煤矸石装置相关图纸和性能要求；
1.3.投标方提供设备零部件应是全新和优异，并已经经过运行实践证实是完全成熟可靠产品；
1.4.投标方应在350MW机组有5家电厂制粉系统电动提升式煤矸石装置改造工程经验并经过二年运行证实安全可靠。
1.5．本要求所引用标准若和投标方所实施标准发生矛盾时，按较高标准实施。
1.6假如投标方对本技术规范条文有偏差(不管多少或微小)全部必需清楚地表示在本招标文件附件11“差异表”中，不然招标方将认为投标方完全接收和同意本招标书要求。
1.7 若投标人所提供投标文件前后有不一致地方，应以更有利于设备安装运行、工程质量为标准，由招标人确定。
1.8 协议签署后1个月内，按本规范要求，投标人提出协议设备设计、制造、检验/试验、装配、安装和维护等标准清单给招标人，由招标人确定。
1.9 投标人提供技术文件（包含图纸）和设备采取KKS标识系统（投标人应采取招标人提供企业标准）。
1.10 投标人对招标文件技术部分中设备性能确保值必需在投标文件中提供技术支持资料，未提供，评标时不予认可。
1.11 投标人所作一切有效补充、修改文件，均被视为投标文件不可分割部分。
1.12 投标人可对招标技术方案提出补充提议或说明，提出比招标文件要求更为合理提议方案，同时应说明对技术条件、价格、运行、维护、检修、安装等方面影响。
1.13 投标人应确保提供产品符合安全、健康、环境保护和节能标准要求。
1.14 在签署协议以后，招标人有权提出因规范标准和规程和磨煤机石子煤等压排放装置设计发生改变而产生部分补充要求，投标人应在设计上给配合、修改，并不发生协议价格改变。
1.15 设备采取专利包含到全部费用均被认为已包含在设备报价中，投标人应确保招标人不负担相关设备专利一切责任。
1.16投标方应提供完整、可靠、质量优良设备及材料，不然无偿补齐。
2、工作范围

3、磨煤机参数
制粉系统型式：正压直吹式冷一次风系统
磨煤机型式： #1/2锅炉MPS-180 #3-5锅炉ZGM95G-Ⅱ中速磨煤机，每台锅炉安装5台，4运1备。

磨煤机关键数据汇总表
编号
项 目
单 位
设计煤种
校核煤种
确保煤种
1
锅炉燃煤量（BMCR）
t/h
151.46
166.60
180.7
2
每台炉配磨煤机台数/运行台数
台
5/4
5/4
5/4
3
煤粉细度R90
%
25
25
25
4
磨煤机（型号）

ZMG95G-II
ZMG95G-II
5
磨煤机基础点出力
t/h
52.1
52.1
6
磨煤机最大计算出力(不考虑磨损)
t/h
57.887
55.524
60.90
7
磨煤机磨损后期最大出力
t/h
54.99
52.75
57.855
8
磨煤机磨损后期最小出力
t/h
14.472
13.881
15.225
9
石子煤排放量
t/h
0.26
0.25
0.26

4、技术要求
4.1．投标方依据磨煤机现场实际尺寸测量制作改造磨煤机石子煤等压排放装置，提供设计方案并负责全部指导安装工作。排渣箱系统总体设计在下料加工之前，排渣门及其它设备数量、参数、规格应经业主方确定。组织培训系统操作，负担售后技术服务。
4.2．设备制造除非协议另有要求，均须遵守最新国家标准（ＧＢ）和国际电工委员会(IEC)标准和国际单位制(SI)标准。如采取合资或合作产品，还应遵守合作方国家标准，当上述标准不一致时按高标准实施；全部螺栓、双头螺栓、螺纹、管螺纹、螺栓夹及螺母均应遵守国际标准化组织(ISO)和国际单位制(SI)标准；
4.3．应遵照关键现行标准(不仅限于此)：
DL/T600- 电力行业标准基础要求
DL5000— 火力设计技术规程
DL438— 火力金属技术监督规程
发输电发[]125号 预防电力生产重大事故二十五项关键要求
DL/T715- 火力金属材料选择
GB/T 9443 铸钢件渗透探伤及缺点显示痕迹评级方法
DL/T  467— 电站磨煤机及制粉系统性能试验
GB50062 《电力装置继电保护和自动装置设计规范》
4.4.石子煤等压排放装置采取电动提升式全密闭式密封结构，排渣门为气动控制方法，每台磨煤机石子煤等压排放装置配置二道排渣门。煤矸石箱采取叉车及手推移动式煤矸石箱，转运灵活，每台磨煤机配置2台，为避免增加液压设备投入，提升清渣效率，要求不借助任何液压设备，一用一备，煤矸石箱利用专用渣料倾倒装置配合转运。密封实施机构为电动，密封材料为耐高温密封橡胶（氟橡胶），电动顶起装置行程＞50mm。
4.5. 石子煤转运箱（移动式排渣箱），容积≥0.4m3,材质：16Mn，壁厚应大于15mm；石子煤箱不只是单一临时储存煤矸石容器，而是同时含有了储存和转移煤矸石两项功效容器。每台磨煤机配置1台移动式排渣箱，在一台石子煤箱物料盛满时可立即更换闲置另外一台移动式排渣箱，然后可从容转移已盛满煤矸石箱子，要求倒换时间≤１min。为保障倒换快速性，确保在煤矸石异常排放时磨煤机不出现降出力事件，要求移动式排渣箱人工可轻松推进转运；移动式排渣箱更换拆卸方便，推进方便，转向、定位装置确保灵活可靠；
4.6. 石子煤排渣门根据一、二次阀门设计，正常使用二次门排放；一次关断门在二次门不严密故障情况下使用；排渣阀接口尺寸应能满足招标方现场设备要求，使用过程中阀门开关灵活可靠。
4.7.为确保移动式排渣箱工作时正确定位，密封严密可靠，装置上配置辅助定位装置及密封提升装置，确保移动式排渣箱正确定位；
4.8.举升装置为含有自锁装置电动提升机构，电动机功率≥1.1Kw（单侧）,减速机采取小型化产品，采取行星齿轮形式减速机，要求采取中国优质品牌产品，寿命要求≥0h。举升装置用滑块组可拆卸结构，并采取耐磨材质；
4.9.举升装置传动部分采取有油润滑，润滑和加油方法需要在标书中具体描述；
4.10.石子煤装置设有观察窗，以方便地观察到箱内石子煤落料情况，观察窗直径大于130mm，同时设计料位测量装置（提议不采取称重式）。石子煤斗应装有卸压装置，卸压装置采取负压真空排放；石子煤斗自带轮子且有叉车倒运所需装置，方便更换、移动及向渣车倾倒功效，小车轮子直径大于150mm；
4.11．磨煤机煤矸石排渣箱系统工作环境温度根据350℃设计，材质应按设计温度选择，其结构应考虑必需膨胀，确保在冷热态下提升、转移灵活不卡死；设有渣箱温度测量装置。
4.12．装置设计时应维持磨煤机煤矸石原出料口有效通径，最大程度维持煤矸石有效无障滑落角度，达成连续、顺滑、无凹凸障碍排放煤矸石；
4.13.改造后煤矸石装置应确保在磨煤机正常运行及排渣过程中磨煤机系统严密不泄漏，不能出现任何扬尘现象；
4.14．改造后煤矸石装置排渣阀门配套气缸使用压缩空气采取现场原系统气源，不再另行配置气源；
4.15．制粉系统煤矸石装置所供给设备在设计上和制造上确保安全、连续和有效运行，而且在多种运行条件下不发生任何变形、振动、腐蚀、着火、高温热风正压喷射或出现其它问题；对应零件应按标准规格制造，要能交换，便于检验和修理，部署合理，工艺美观、操作方便，便于检修、维护；
4.16．对仪表和控制基础要求：配套供货仪表和控制设备采取符合国家最新标准和对应国际标准产品，不提供国家已公布淘汰或将淘汰产品。依据安装地点要求，满足防爆、防火、防水、防尘、防腐相关要求。用于保护控制联锁和报警仪表选择质量好、动作正确可靠开关量仪表（如温度、压力、流量、差压及料位开关等）采取进口产品；控制柜防护等级IP56，钢板厚度＞2.5mm，控制柜顶部采取防雨帽，元件采取施耐德、ABB、西门子进口品牌优质产品。全部检测仪表和控制设备（简称测控设备），应满足系统开启、停止、运行和事故处理过程安全监视、控制、调整、报警、联锁和保护要求。随本体供给检测元件、仪表及控制设备应符合国家相关标准，并选择经实践证实质量可靠、性能指标符合工艺要求产品。不管什么情况下，均不应配供含水银等有毒物质仪表和国家宣告淘汰产品；
4.17．指示灯颜色应用：红色：表示电源断开、停运、阀门全关等。绿色：表示电源闭合、运行、阀门全开等；
4.18．提供整套装置控制要求，控制柜含有在就地实现整套装置全部控制及监视、报警功效，并提供DCS必需地反馈信号。确保提供安全、经济运行测量、报警保护设备。投标方配合完成DCS机柜接线及上位逻辑组态，满足买方要求；渣箱料位开关耐高温，满足现场正常生产需要。渣箱料位监视报警采取现场声光报警装置并含有远传功效（要求上传到DCS），方便运行人员监控；
4.19．电磁阀选择可靠、优质品牌，满足控制所需快速要求，气动阀门实施器及附件全部操作灵活，开启和关闭稳定；
4.20.石子煤改造所需全部电缆均由投标方供货，招标方仅提供一路380VAC总电源，其它等级电源由投标方负责。投标方提供就地控制柜应满足就地操作功效，控制柜采取冷板材质，壁厚4mm，防护等级IP56，并含有防爆功效，控制柜内元器件采取ABB、施耐德、西门子等优质进口品牌产品。 投标方应负责控制柜安装、接线、调试等全部工作。
4.21．磨煤机排渣门就地控制逻辑应有小车顶起到位信号，经过顶起到位检测元件反馈信号闭锁抬升指令控制，即只有当小车顶起到位后，方可进行抬升操作，不然抬升操作指令无效；
4.22．煤矸石装置产品出厂前应做整体检验，并对在热态调试中 因煤矸石装置设计、采购、制造、安装、调试引发质量问题均由投标方全部无条件立即负责处理；
4.23．煤矸石装置应能承受下列全部可能荷载：地震荷载、静荷载和动荷载。另考虑磨煤机振动原因，煤矸石装置排渣下降管需安装消除振动装置。为确保现场设备统一性，煤矸石装置控制柜参考我企业控制柜尺寸制作。控制柜上加装声光报警灯，报警灯除经过料位计反馈控制外，还能从集控室直接控制报警灯。
4.24．设备整体结构使用寿命不少于20年；
4.25其它工作
投标方制作结构件需全部抛丸处理，并刷涂6遍油漆（底、中、面漆各2遍），面漆颜色需和国电电力吴忠热电有限责任企业其它结构件相同。
投标方负责全部部件材料费、人工费、装卸车及运输费用。
5、质量确保
5.2.1 投标方应根据质量确保体系要求，对产品设计、制造、检验等工序进行全方面质量管理，并向招标方提供合格产品。
5.2.2 制造厂在磨煤机、电动机及其配套设备制造过程中，应严格按行业标准，对关键零部件，关键材料均应进行必需材料检验和性能试验，并将试验资料供用户查阅。
5.2.3 设备出厂时，制造厂应向用户提供检验部门出具产品质量合格文件。电动机出厂试验按国家标准GB755电机基础技术要求去做。
5.2.4 传动精度：制造厂对传动部件加工，应确保其传动精度。
5.2.5 投标方应在协议签字日起1个月内，向招标方提供设备设计、制造和检验标准目录和监造范围及具体监造检验项目，并得到招标方认可。
5.2.6 制造关键部件、加工工序、设备或材料运行效果和试验检验验收全部应接收招标方或其代表进行监督，产品进行单机组装及试车前应通知招标方派员参与。
5.2.7 招标方有权在设备制造过程中派驻厂代表，进行监造和出厂前检验，了解设备组装、检验、试验和设备包装质量情况，并签字确定。
5.2.8 投标方应为招标方驻厂代表监造检验提供工作、生活方便。
5.2.9 投标方应提前10日通知招标方参与检验试验，若招标方厂代表不能按投标方通知时间立即到场，投标方工厂试验可正常进行，不过招标方代表仍有权事后了解和检验试验汇报和结果。
5.2.10 设备出厂前应清除内部一切杂物及外表面上氧化皮、锈、油、粉笔、油漆标识，排除内部积水，并充足干燥。
5.2.11 应努力争取做到对整体供货部件无需进行现场解体，以尽可能减小现场安装工作量。
6、性能确保：
6.1设备整体结构使用寿命不少于20年；
6.2在任何状态下系统泄漏率0%；
6.3系统石子煤斗定位可靠、方便、灵活，不需人为调整定位；
6.4定时装置可靠、灵活，顶起后密封可靠；
6.5控制系统可靠、灵活、正确。
7、包装运输
7.1 投标方交付全部货物要符合GB191包装储运指示标志要求，并含有适合长途运输数次搬运、装卸坚固包装，不能造成运输过程中箱件破损，设备和零件散失。依据设备本身和施工现场特点，在包装上应分别含有防雨、防潮、防冻、防霉、防锈、防腐蚀保护方法。设备运抵现场时，应包装和防护完好，表面清洁，内无异物，零部件、装箱单和技术资料齐全。
7.2 投标方应在每件包装箱两个侧面上，用不褪色油漆以显著易见汉字字样印刷以下标识：
·协议号
·目标站
·收货人名称
·设备名称、机组号、图号
·箱号/件号
·毛重/净重(千克)
·体积(长×宽×高，以毫米表示)
凡重量为二吨或超出2吨货物，应在包装箱侧面以运输常见标识和图案标明重心、中心及挂绳位置，方便于装卸搬运。根据货物特点，装卸和运输上不一样要求，包装箱上应显著地印有“轻放”、“勿倒置”和“防雨”等字样。
7.3 每件包装箱内，应附有包含分件名称、数量、机组号、图号具体装箱单、合格证。外购件包装箱内应有产品出厂质量合格证实书、技术说明各一份。
7.4 全部带坡口管子和管件端口必需用保护盖或其它方法妥善防护。
7.5 对于需要确保正确装配含有明亮洁净加工面货物，这些加工面应采取优良耐久保护层(不得用油漆)以预防在安装前发生锈蚀。
7.6 设备包装前应涂有防腐漆，方便在运输和储存中起防腐作用。
用涂料特征说明。
7.7 投标方应提供防腐保护完整说明，包含清洗和涂层工艺及所用涂料特征说明。
7.8 磨煤机石子煤等压排放装置配套设备在长久保管中，应放在通风良好室内或棚下，严禁日晒雨淋，封存期间应定时维护，不使零件锈蚀和损坏
8、电气、热工仪表及控制基础要求
8.1.0 本技术规范要求作为《磨煤机石子煤等压排放装置》不可分割一部分。投标方应负责设计和提供本技术要求所列出仪表和控制装置。不管本技术规范是否作出要求，投标方全部应负责磨煤机设计和提供必需就地仪表和控制装置和试验接口。
8.1.1 投标方配套供给仪表及控制设备范围及选型须由招标方认可，这些仪表和控制设备应安全、可靠、防腐蚀和全厂热控设备选型相一致并和招标方对磨煤机控制系统整体设计方案相协调。
8.1.2 投标方应在投标书中具体列出仪表和控制系统供货范围及工作范围，并由招标方确定。
8.2 仪表及控制要求
8.2.1 投标方应采取符合最新国家标准元件和设备组件。模拟量信号为4～20mA DC；开关量为无源干接点，接点形式为DPDT，接点容量为220V AC，3A、220V DC，1A。严禁使用非标准测量元件。全部仪表应采取国家法定计量单位。
8.2.2 用于保护和联锁仪表，应选择质量好，动作正确，性能可靠进口产品, 投标方应提供3种进口产品供招标方选择。联锁和保护不许可采取电接点型仪表。
8.2.4 磨煤机出口温度测量温度元件安装套管必需采取耐磨材料，能确保最少两年运行周期。
8.2.5 投标方提供接线盒应防水、防尘、防爆，防护等级为IP56，接线盒内引线要排列整齐，各接线端子要有显著标识，以使招标方能够方便地识别测点并接线。从接线盒至就地仪表和电气设备电缆应配高质量电缆金属保护软管及最少为镀锌电缆接头。
8.2.6 投标方预留压力测点（不包含磨煤机出口分离器压力）应从取样点引出φ14×2G20无缝钢管（油系统为不锈钢管）20cm作为安装接口，并带堵头；对于液体测点，还应配供一次门。温度测点应留有M33×2螺纹管座。就地显示压力表、温度计，其刻度盘直径最少应为150mm。全部测温元件为非接地型，全部现场就地仪表设备满足IP56防护等级，油系统热工仪表一次门必需采取焊接式，不许可采取卡套连接。
8.2.16 仪表和控制设备选型标准
（1）　变送器为智能型，应采取霍尼韦尔原装原产地进口优质产品。
（2）　压力开关、差压开关、温度开关、流量开关等逻辑开关设备，应采取SOR原装原产地进口优质产品。
（3） 阀门电动装置或实施机构均采取智能一体化型，招标方仅提供380VAC三相三线制动力电源。
阀门电动装置或实施机构均还配供就地操作按钮及指示灯、远方/就地控制转换开关、机械式位置指示、手轮等全套附件。
（4）　过程开关和继电器选择合资产品；按钮、指示灯及盘柜内电气元器件等采取合资产品，采取施耐德、ABB、西门子进口品牌优质产品。
（5） 投标方提供气动实施机构及配套设备为优质产品，电磁阀采取进口产品，应采取进口ASCO优质原产地原装产品。
（6）石子煤排渣阀门、磨煤机出口阀门要求采取优质可靠耐磨、耐高温产品在VT、ORBINOX、PECKWOMY和QGXC之间选择，分项报价并按最高价计入总价，最终由招标方确定品牌。气动速关阀所需气源为仪用压缩空气。气动速关阀应有气密封装置或其它可靠防漏装置，常常开关不泄漏。
（6）石子煤排渣门气动实施器应采取ORBINOX、STI、ABB进口优质产品。磨煤机出口门气动实施器应采取ORBINOX、STI、ABB进口优质产品，最终选型由招标方确定且不引发商务费用调整。气动实施机构配供全套附件如过滤减压器、定位器、电磁阀、闭锁阀、行程开关、二线制位置变送器、不锈钢气源管及其管接头、机械式阀位指示、手轮等全套附件，且均随气动实施机构整体进口。
（7）料位计采取高频雷达料位计（必需采取E+H品牌）。
（8）全部热电偶（K分度号）、热电阻（Pt100铂热电阻）采取双支型，热电阻采取三线制；热电偶和热电阻采取中国名牌优质产品。选择上仪三厂、川仪、安徽天康原装原产地优质产品。
（9）就地测温元件采取可抽芯式万向型双金属温度计（不锈钢材质），不采取水银温度计；就地压力表采取不锈钢耐振型压力表（应带有报警、正常、危险等色环标识）；精度：1级。温度计、压力表采取安徽天康原装原产地优质产品。温度计、压力表应带报警、正常、危险等色环标识(报警为黄色、危险为红色、正常为绿色)。
（10）招标方提供控制电源为交流220V。低压动力电源380V/220V AC。
（11）用于油系统仪表和控制设备采取防爆型。
（12）投标方提供电动机应含有F级绝缘，电动机必需采取国家级名优企业优质产品。

附件2供货范围：
1 通常要求
1.1 此次招标范围5台中速磨煤机石子煤排放装置技改，其包含石子煤等压排放装置机务、电气、热控设计、供货、指导安装、试验、调试、后续服务等。
1.2 投标方提供具体供货清单，清单中依次说明型号、数量、产地、生产厂家等内容。对于属于整套设备运行和施工所必需部件，即使本协议附件未列出或数目不足，投标方仍在实施协议时无偿补足。
2 供货范围（每台石子煤等压排放装置）
2.1 磨煤机石子煤等压排放装置上至磨煤机本体排渣口，下至磨煤机石子煤等压排放装置石子煤斗。
2.2 磨煤机石子煤等压排放装置电气电源接线位置由招标方指定，投标方进行接线。最少有一端接在投标方所供设备上电缆，由投标方供货。
2.3 磨煤机石子煤等压排放装置热控电源接线位置由招标方指定，投标方进行接线。最少有一端接在投标方所供设备上电缆，由投标方供货。
2.4 机务部分管道和为界连接接口由招标方指定，投标方进行接口连接工作。所需管道及附件由投标方供货。
2.5 磨煤机石子煤等压排放装置所需任何油品由投标方负责供货，其它运行所需填充料也有投标方负责供货（若有）。
2.5 备品备件
2.5.1 投标方提供满足安装调试及试运行期间所需随机备品备件（具体见供货范围表）。
2.5.2 投标方提供一份满足5年运行所需推荐备品备件清单（应包含品种、数量等）。
2.6 专用工具 （具体见供货范围表）

供货范围表（单台炉数量，包含但不限于）请投标方补全

序号
名 称
规格型号
生产厂家
单位
数量
备 注
1
电磁阀

件

2
可移动煤矸石箱（可手推且变频叉车可倒运）

套

16Mn
3
密封装置

套

密封实施机构：电动；防护等级不低于IP55
4
顶起定位装置

套

和现场磨煤机相匹配
5
电机、减速机

套

6
泄压装置

套

7
控制系统

套

8
顶起装置

9
控制装置（含控制柜及控制元件、附件、电缆等）

10
石子煤排放斜管

随机备品备件：（单台炉，请投标方补齐）
序号
名 称
规格型号
生产厂家
单位
数量
备 注
1
密封圈

件
2

2
耐高温套管

件
2

专用工具（单台炉，请投标方补齐）
序号
名 称
规格型号
生产厂家
单位
数量
备 注
1

2

3

附件3 技术资料和交付进度
1 通常要求
投标方提供技术文件及图纸应能满足电厂总体设计、设备安装、现场调试运行和维护需要。假如不能满足，招标方有权提出补充要求，投标方应无偿提供所需要补充技术资料。进口设备图纸及资料为中英文对照。
2 资料提交基础要求（技术协议签署后3个工作日内提交设计院及相关配合单位所需资料，如不能满足，将由招标方提出对应罚款并在协议款中扣除）。
2.0 技术文件
2.1 投标方应提供技术文件：
★1） 石子煤等压排放装置选型及热力计算；
★2）石子煤等压排放装置总图、基础图及要求；
★3） 石子煤等压排放装置关键部套重量明细及总重量；最大起吊件尺寸。最重起吊件重量。检修起吊方法；
★4） 石子煤等压排放装置管路部署图；
★5） 石子煤等压排放装置本体范围内和油系统检测系统图及对应各热工测点一次元件（仪表）清单；
★6） 石子煤等压排放装置控制对象启停、联锁、保护逻辑框图，运行说明及保护、报警、调整设定值清单；
★7） 石子煤等压排放装置电源参数等要求；
★8）电动机外形尺寸图（包含接线盒）；
★9）电动机安装数据表；
★10） 电动机性能曲线；
★11） 石子煤等压排放装置外形图、基础荷载图；
12） 泄压装置过滤器外形尺寸图；
13） 石子煤等压排放装置齿轮箱外形尺寸图；
14） 润滑冷却装置外形尺寸图；
15） 石子煤等压排放装置安装、运行、维护使用说明书；
16） 石子煤等压排放装置专用工具使用说明书；
17） 电动机安装、运行和维护说明书；
18） 石子煤等压排放装置电气控制说明书及原理接线图；
★ 19） ISO9000质量认证书。
20) 提供石子煤等压排放装置全部设备检修三维动画光盘8张
热控部分资料：
投标方最少应提供下列技术资料作为招标方设计依据，并依据招标方要求立即、无条件地提供其所需附加资料：
（1）全部用电设备电源要求（电压等级、容量）。
★（2）石子煤等压排放装置启、停运行及联锁保护控制说明书和逻辑图，油系统、密封风机（如有）启、停、运行说明书及控制逻辑图。
（3）石子煤等压排放装置电气控制原理图、逻辑图及说明。
★（4）石子煤等压排放装置范围、工艺步骤及油系统检测系统图；石子煤等压排放装置测点部署图及控制要求。
★（5）随本体供货一次元件及仪表清单（包含参数定值、型号、规范及制造厂家）。
（6）本体测点安装接口清单。
（7）系统报警设定值、保护动作值及调整系统工艺设定值。
（8）石子煤等压排放装置电气装置清单（包含参数定值、型号、规范及制造厂家）。
（9） 全部外购控制装置原带技术资料。
（10）全部测量、控制元器件及仪表合格证书及检定汇报。
（11）性能试验和故障诊疗方法、公式资料、测点清单及部署图。
说明:
(1) 投标方应在投标时提供以上带“★”号资料。
(2) 协议(含技术协议)签署后一周内提供满足设计院施工图设计要求上述全部正式资料24套，并加盖正式印章。
(3) 投标方在收到设计院反馈意见后两周内应提供以上文件最终设计文件。
(4) 投标方应提供适适用于本工程实际情况，为本工程专用技术资料，全部资料上应标明“国电宁夏吴忠热电有限责任企业“上大压小”新建工程(2×350MW)机组专用”字样。
(5) 投标方所提交技术资料内容最少应包含本附件中所要求。如招标方在工程设计中需要本附件以外资料，投标方应立即无偿地提供。
(6) 投标方提交给招标方每一批资料全部应附有图纸清单，每张资料全部应注明版次，当提交新版资料时应注明修改处并说明修改原因。
(7) 投标方提供技术文件数量为24套，其中设计院2套，业主2套（并各提供2份电子版文件）。
(8) 投标方提交给招标方每一批资料全部应附有图纸清单，每张资料全部应注明版次，当提交新版资料时应注明修改处并说明修改原因。
(9) 工程设计配合和资料交换语言为汉字。
2.2 供用户图纸清单(不限于此)
1） 磨煤机石子煤等压排放装置总图、部件图
2） 磨煤机石子煤等压排放装置管路部署图
3） 磨煤机石子煤等压排放装置齿轮箱总装图
4） 磨煤机石子煤等压排放装置安装、运行、维护使用说明书
5） 磨煤机石子煤等压排放装置齿轮箱说明书
6） 磨煤机石子煤等压排放装置专用工具使用说明书
7） 电机资料包含：
l 电动机外形图、基础图、安装图；
l 电动机铭牌参数；
l 在额定电压和要求最低起动电压条件下电动机转速---转矩曲线、电流---时间加速曲线、安全堵转电流上升和过负荷运行时间曲线；
l 电动机运行发烧曲线；
l 电动机转子拆卸具体说明；
l 电动机本体测点图；
l 电动机本体仪表清单，包含一次元件型号、数量、规范及制造厂；
l 电动机接线盒部署位置及端子图；
l 磨煤机石子煤等压排放装置控制原理图、联锁要求、控制箱外形图、安装图、端子排图、润滑油站电动机清单；
l 电动机加热器联锁要求及容量、接线盒接线图；（若有）
l 电动机总重、运输重量；
l 电动机安装所必需外部接口资料；
l 设备供货时提供以下资料：
l 设备开箱资料，除了上述图纸外，还应包含安装、运行、维护、修理说明书，部件清单，出厂试验汇报，产品合格证。
l 设备供货时提供资料12套/台机组
l 电动机及隶属设备外形图及出线接线图，电动机冷却方法及接口尺寸图；
l 电动机断面图、零部件图和材料表；
l 电动机安装数据表；
l 电动机性能曲线；
l 控制箱接线图、外形尺寸图；
l 电动机安装、运行和维护说明书；
l 产品(包含关键外购件)合格证书。

附件4 设备交货进度
1、协议设备交货应满足工程安装进度和次序要求。投标方应按下表提出设备各部件交货时间和次序（各分项交货时间为设备该部件全部抵达交货地点时间）：

序号
部件名称
交货时间（年月日）
备注
1
磨煤机石子煤等压排放装置
4月20日

2
电气热控设备及元件、电缆
4月20日

3

3、设备运输由投标方负责。
4、备品备件和专用工具随设备部件一起交货。
5、投标方能够依据招标方提供工程形象进度及自己以前供货经验提出和招标方要求不一样但更为合理交货时间，并说明理由最终有招标方确定。

附件5 设备包装和运输
1 要求
2 大件部件情况
2.1 投标方应按下表要求提供设备各大件运输尺寸（长×宽×高）和重量，并附运输外形尺寸图及其重心位置（设备运输尺寸是指设备包装后各部分尺寸）。

序
号
部件名称
数量
尺寸（cm)
长×宽×高
重量
（t）
厂家
名称
部件
产地
备 注
1

2

3

2.2 当采取铁路运输时，设备运输外形尺寸，应考虑该设备拟采取运输车辆装载面至轨面高度要求。
2.3 当采取水路运输时，设备运输外形尺寸，应考虑该设备拟采取运输船只要求。
2.4 投标方应依据大件运输线路及运输方法，对沿途中所经过涵洞、桥梁等构、建筑物进行充足调查和论证，确保大件设备运至交货地点。

附件6 分包和外购部件
1 要求
投标方须按以下表格填写分包和外购部件情况，每项部件候选分包商以下表:
单台炉 中国外分包和外购部件表
序号
名称
规格型号
单位
数量
生产厂家
产地
1

2

附件7 技术服务和联络
1 投标方现场技术服务
1.1 为使投标方所供设备安全、正常投运，投标方要派合格现场服务人员。在投标阶段投标方须按下表提供现场服务计划表，由招标方确定。假如此现场服务人日数不能满足工程需要，招标方有权要求投标方增加现场服务人日数，费用由投标方负担。

现 场 服 务 计 划 表
序号
技术服务内容
计划人天数
派出人员组成
备注
职称
人数
1

2

3

4

5

6

1.2 投标方现场服务人员条件
1.2.1 遵遵法纪，遵守现场各项规章和制度，熟悉并掌握现场和电厂相关方面规章制度；
1.2.2 有较强责任感和事业心；
1.2.3 了解协议设备设计，熟悉其结构，有相同或相近机组现场工作经验，能够正确地进行现场指导；
1.2.4 身体健康，适应现场工作条件。
在投标阶段，投标方须按下表提供现场服务人员情况，由招标方确定。

现场服务人员情况表
姓名

性别

年纪

民族

政治面貌

学校和专业

职务

职称

工

作

简

历

单

位

评

价

1.3 投标方现场服务人员职责
1.3.1 投标方现场服务人员任务关键包含催交设备、开箱检验货物、处理设备质量问题、指导安装和调试、参与试运和性能验收试验等。
1.3.2 在安装和调试前，投标方现场服务人员应向招标方进行技术交底，讲解和示范将要进行操作程序和方法。在安装阶段，投标方须按下表提供投标方认为比较关键操作工序，由招标方确定。对这些关键工序，投标方现场服务人员要对施工情况进行确定和签证，不然招标方不能进行下一道工序。经投标方确定和签证工序如因投标方现场服务人员指导错误而出现质量问题，投标方应负全部责任。

关键工序表
序号
工序名称
工序关键内容
备注
1

2

3

4

5

1.3.3 投标方现场服务人员应有权处理现场出现一切技术和商务问题。如现场发生质量问题，投标方现场人员要在招标方要求时间内处了处理。
1.3.4 投标方对其现场服务人员一切行为负全部责任。
1.3.5 投标方现场服务人员正常来去和更换应事先和招标方协商。
1.4 招标方义务
招标方要配合投标方现场服务人员工作。
2. 培训
为使协议设备能正常安装、调试、运行、维护及检修，投标方有责任提供对应技术培训。培训内容和时间应和工程进度相一致。
培训计划和内容
序号
培训内容
计划人
日数
培训老师组成
地点
备注
职称
人数
1

2

3

4

培训时间、人数、地点等具体内容由供需双方约定。
投标方为招标方培训人员提供设备、场地、资料等培训条件，并提供食宿和交通方便。
3. 设计联络
设计联络会目标是确保协议设备和电厂成功设计，立即协调和处理设计中技术问题，协调招标方和投标方，和各投标方之间接口问题。设计联络会标准上召开一次，会议召开地点设在投标方所在地。联络会议由招标方主持，投标方负责招标方参与会议人员食宿和交通。
设计联络会议题、时间、人数、地点等具体内容由供、需双方约定。
附件8 设备监造和检验
1 概 述
1.1 本章用于协议实施期间对投标方所提供设备(包含对分包和外购设备)进行监造和检验，确保投标方所提供设备符合附件1要求要求。
1.2 投标方应在协议生效后按招标方要求立即提供和协议设备相关监造和检验标准。这些标准应符合附件1要
