电路原理图设计规范

Approved by:
Checked by:
Prepared by:

Hardware

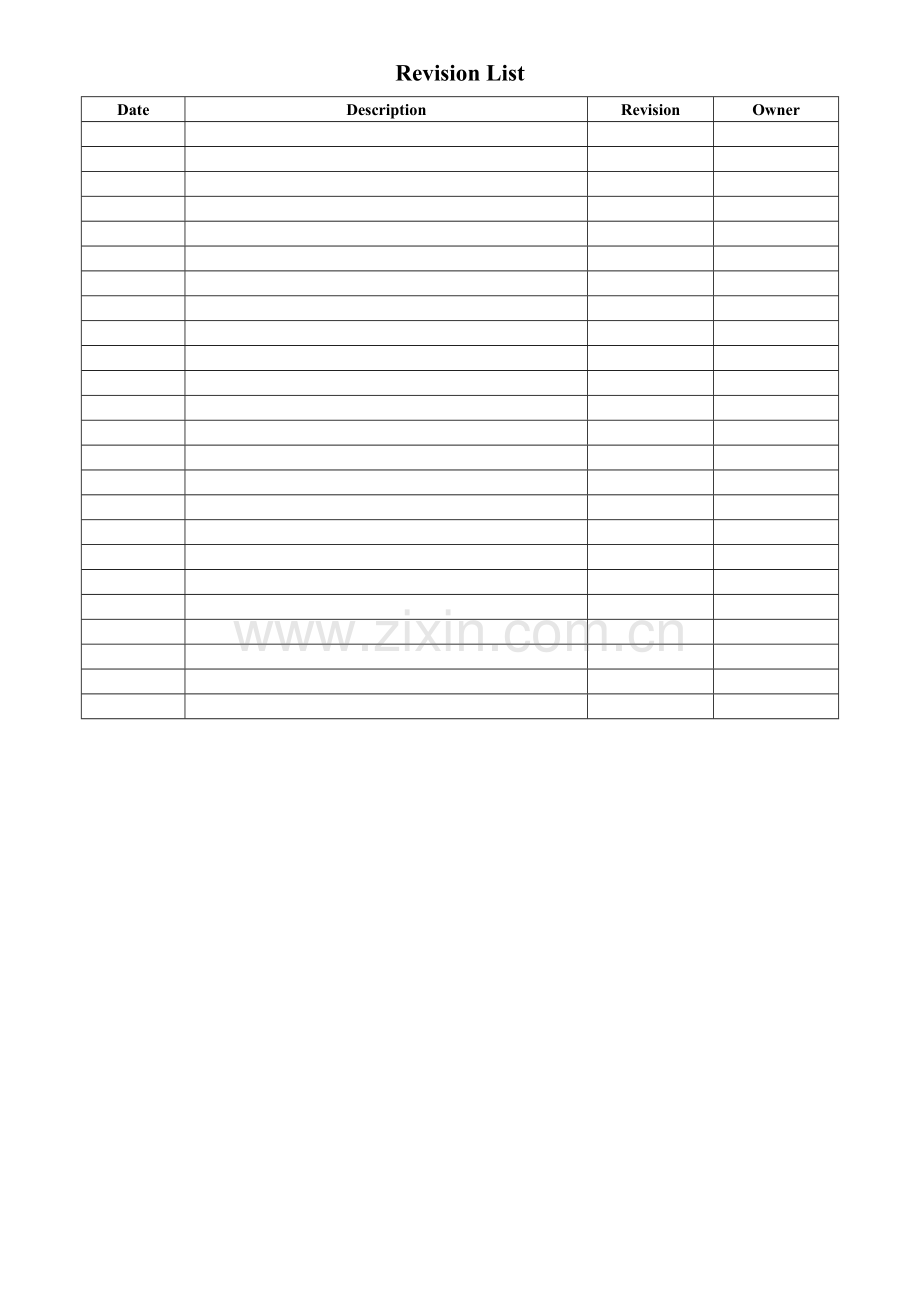

Revision List
Date
Description
Revision
Owner

目录
一、Purpose/ 目 - 4 -
二、Scope/ 合用范畴 - 4 -
三、Glossary/ 名词解释 - 4 -
四、Necessary Equipment/ 必要文献 - 4 -
五、Procedure/ 流程规范细则 - 5 -
5.1拟定图纸尺寸、标题规范 - 5 -
5.2元器件标记规范 - 5 -

一、Purpose/ 目
1.1本规范规定了公司硬件电路原理图设计流程和设计原则，重要目是为电路原理图设计者提供必要遵守规则和商定。
1.2提高原理图设计质量和设计效率，提高原理图可读性，可维护性，为PCB Layout做好基本。
二、Scope/ 合用范畴
本规范合用于研发部硬件人员使用Altium Designer 工具绘制电路原理图，亦可作为其她工具参照规范。
三、Glossary/ 名词解释
3.1 图幅
3.2 网络标号
3.3 网络表
3.4 标称值
3.5 元器件库
3.6 图形符号
四、Necessary Equipment/ 必要文献
4.1设计需求分析。
4.2 系统方案阐明。
4.3重要零件datasheet，参照设计，注意事项。
4.4产品机构图（可选）
五、Procedure/ 流程规范细则
5.1拟定图纸尺寸、标题规范
5.1.1 依照实际需要，电路复杂限度选取图纸尺寸，惯用图纸尺寸有A2,A3,A4.
5.1.2 每个图纸可依照实际状况分为纵向和横向排版，普通选用横向。
5.1.3 在选用图纸时，应当能精确清晰表达该区域电路完整功能。
5.1.4 标题栏规范

项目名称 宋体三号
图纸名称 宋体四号
版 次 宋体四号
页数/页码 宋体四号
设计人员 宋体四号

5.1.5 分页规范
当同一块PCB上电路原理图，由于内容太多，无法在同一张图纸上画完，这时需分多页绘制原理图，分页绘制原理图，在构造属性上各页之间是同级平等，互相可以拼接成一张图。分页绘制首要规则是同一种子功能单元电路必要绘制在同一页上。
当分页绘制时，要注意此时网络标号和项目代号是全局变量，不同网络不能用相似网络标号，即此时网络标号和项目代号在总图中是唯一，不得有重复。
5.2元器件标记规范
元器件标注基本信息，即是显示在原理图上信息，应涉及元器件编号和标称值。
其中元器件编号普通依照元器件种类以不同英文字母表达，背面加注流水编号。注意：元器件编号要持续，中间不要间断，不要浮现重复。
名称
符号
电阻
R
排阻
RN
电容
C
电感、磁珠
L
二极管、LED
D
三极管、MOS
Q
IC、集成电路
U
连接器
CN
开关、按钮
S
晶振
Y
测试点
TP
定位孔
H
保险丝
F
蜂鸣器
B
继电器
RL
陆续更新……

5.3标称值规范
标称值是器件电器特性必要描述，标称值标注原则是能精确反映该器件特性，只要选用了满足该参数同类器件，就可以保证正常电气性能，不会由于其他未标明参数变化而导致原理图错误或导致电路故障。
5.3.1 电阻类
5.3.1.1 ≤1ohm 以小数表达,而不以毫欧表达 0RXX,例如0R47,0R033
5.3.1.2 ≤999ohm 整数表达为 XXR,例如100R,470R；包括小数表达为XRX,例如4R7,4R99,49R9
5.3.1.3 ≤999K 整数表达为 XXK,例如100K,470K；包括小数表达为XKX,例如4K7,4K99,49K9
5.3.1.4 ≤1M 整数表达为 XXM,例如1M,10M；包括小数表达为XMX,例如4M7,2M2
5.3.1.5如果电阻额定功率和精度有特殊规定，必要标注功率和精度；特殊规定标注和阻值在同一栏中，各项标注以横线隔开，但其中字母必要大写，如“10k-1%-1/2W”，精度规定在前、额定功率规定在后。可变电阻（电位器）标注最大阻值。
5.3.2 电容类
5.3.2.1 ≤1pF 以小数加p表达,例如0.47pF
5.3.2.2 ≤999pF 整数表达为 XXp,例如100pF,470pF；包括小数表达为X.Xp,例如4.7pF,6.8pF
5.3.2.3 ≤999nF 整数表达为 XXn,例如100nF,470nF；包括小数表达为X.Xn,例如4.7nF,6.8nF
5.3.2.4接近1uF电容也可以以0.XXu表达,例如0.1uF,0.22uF,。
注意：在同一种电路图中必要使用一种标记规范，如100nF和0.1uF不能同步出当前一份电路图纸中。
5.3.2.5 ≥1uF 整数表达为 XXu,例如100u,470u,1000u；包括小数表达为X.Xu,例如4.7uF,6.8uF.
5.3.2.6电解电容必要标明耐压值，以"-"与容值隔开。如“100uF-25V”
5.3.2.7 贴片电容（钽电容除外），容值后耐压值为可选项，.
5.3.3 集成电路类
5.3.3.1 集成电路可摘取厂家型号某些或所有，但标注内容必要是能保证电路功能充分条件。
5.3.3.2 对于同一型号存在各种封装形式IC，需要标注使用封装类型。
5.3.4 电感类
5.3.4.1 电感以毫亨、微亨、纳亨为单位标注，亨利符号H不可省略，毫亨用mH表达，微亨uH表达、纳亨用nH表达，如10mH、1.2uH、1.8nH等，标注单位使用原则是使标注数字位数不多于三个；
5.3.4.2 磁珠标注磁珠型号，特性电阻，以及额定电流，如“B601-600Ohm@100Mhz-1A”
5.3.5 晶振类
晶体、晶振以kHz或MHz标注，稳定度有特殊规定需表白，标注示例如12MHz-25ppm。注意：Hz不能省略。
5.3.6 保险丝类
必要标注额定工作电流，统一以A为单位标注。
5.4元器件图形符号规范
规范中不也许罗列出所有元器件图形符号，仅列出普通性、通用符号，供实际工作参照。
5.4.1 电阻类
图形符号
阐明

电阻，普通符号

可调变阻器

带滑动触点电阻器

电阻排
5.4.2 电容类
图形符号
阐明

电容器，普通符号

极性电容器
5.4.3 电感、磁珠类
图形符号
阐明

普通电感器

带磁芯电感器、磁珠
5.4.4 二极管类

半导体二极管普通符号

发光二极管

稳压二极管

肖特基二极管

5.4.5 三极管、MOS类

PNP型半导体管

NPN型半导体管

MOSFET-P

MOSFET-N

5.4.6 晶振类
图形符号
阐明

普通晶振

5.5.7 开关控制类
图形符号
阐明

开关普通符号

复位开关

拨码开关

5.5.8 保险丝类
图形符号
阐明

保险丝普通符号

自恢复保险丝

5.5布局规范
在原理图绘制过程中，为了图纸原则化和可视性、易读性，在整个原理图布局上需遵循一定规范，做到信号流向顺畅，布局匀称，功能单元电路布局清晰。
5.5.1 功能布局法
在布局时，应优先考虑功能布局法，功能有关联项目类，或功能单元电路应接近绘制，以使电路关系表达清晰明了。并且各个功能组之间应保存有一定分隔区间，以便于辨认在组间连线上定义网络名，以及放置功能注释文字。
当原理图中若干个功能单元电路在布局时，如果不是区别得特别明显，可以用虚线框加以划分，虚线框可以是规则，也可以是不规则。在采用线框时，应注意包络框线不能和元器件图形符号、网络标号、标题栏等属性相交，虚线框可以跨越电气连线。也可觉得功能模块添加必要文字阐明使之更易读。
5.5.2 信号流布局法
按照信号流向，整体布局时，可分为水平布局和垂直布局，在水平布局时，类似项目应纵向对齐，并且在同一或类似信号流上项目应也许放置在同一水平线上。垂直布局时，类似项目应横向对齐。对于信号输入，输出连接端口，在水平布局时，应按照信号流向，输入放置在页面左端，输出放置在页面右端，并且应上下对齐，均匀排布，集中放置在一侧，这些端口普通不容许放置在页面中间，如果必要放置在中间时，也应集中排列。垂直布局时，输入应放置在上方，输出放置在下方。
5.5.3 元器件摆放规则
在原理图中，器件放置普通只有两种方式，即竖直和水平，普通不容许将器件放置成不规则状态。器件之间摆放要均匀，不拥挤，能对齐尽量要管脚对齐。
5.5.4 去耦电容放置
在原理图中，如果各种IC单元去耦电容不应集中放置，这样不利于PCB布局和读图人对的理解去耦电容附属关系。
为了清晰表达去耦电容对特定IC单元重要性，去耦电容应尽量接近归属器件。以保证在PCB设计时，不论去耦电容和IC单元个数与否一一相应去耦电容都能放置到相应IC上。
如果大规模集成电路芯片往往电源和地管脚数量众多，规定去耦电容数量也比较多，这时可以集中放置，并增长注释阐明。
5.6电气连线规范
5.6.1建议在软件中启动“跨线显示”功能，“Display Cross-Overs”。
5.6.2电气连线采用点到点连接。
5.6.3 一条电气连线不能与另一条电气连线发生重叠。
5.6.4电气连线不能有元器件引脚发生重叠。
5.6.5连接到另一页图上电气连接线，应当在本页中断，并在中断处注明网络号。
5.6.6在原理图中，表达电气总线有专用绘制办法，普通都是功能属性相似信号线构成，不容许将属性完全不关联信号线组合在一起构成总线，当单根导线汇入用单线表达一组连接线或总线时，应采用每根连接线上标注网络标号。
5.6.7 同一页图纸连接对象尽量用线段(涉及总线)连接，尽量少依赖网络标号。
5.6.8引脚数量少小器件（普通<=3）必要和它某一连接对象布置在一起，并用线连接，不能完全依赖网络标号建立连接。
5.6.9连接线采用水平和垂直两个方向走线，不应有其他角度走线。
5.6.10 电气连线不能与零件符合本体有交叉。
5.7非电气连线规范
5.7.1当需要在图上显示出图一某些所示是功能单元、构造单元或项目组时，可以用虚线表达。为了图面清晰，围框形状可以是不规则；
5.7.2围框线不应与元件符号、网络标号相交；
5.7.3如果在表达一种功能单元围框线内图上具有不属于该单元元件符号，则必要对这些电路符号加点划线围框，并加注解阐明；
5.7.4元器件管脚之间电气关系连接不能用非电气连接线来连接。
5.8 网络标号规范
5.8.1 网络标号中禁止使用空格，需要间隔字符之间使用“-”或“_”。
5.8.2 差分信号网络标号后缀以”_P” 和”_N”结尾（推荐使用）或以“+”和“-”结尾。
5.8.3 一种系统图纸中，一种网络只能有一种唯一网络标号与之相应。
5.8.4 网络标号放在要紧靠电气连线，水平线à靠上方，垂直线à靠右方。
5.8.5 网络标号第一种字母必要在电气连线长度范畴内。
5.8.6 网络标号不能放纵器件管脚上。
5.8.7 网络标号不能放在两条电气连线交叉点上。
5.9测试点设立规范
测试点放置位置要接近所测信号源。普通来讲测试处要采用测试针，在原理图中要选用专用测试点图形符号，这时测试点在PCB上只体现为一种焊盘。对于大量并行总线测试点如果使用专门焊盘会对PCB布线导致影响，则可以使用过孔代替测试点，但需要在布线时注意位置。
高速信号测试点需要在尽量近地方同步放置信号地测试点，以保证使用示波器探针时测试成果精确性。
测试点注释不应紧靠信号连线和器件管脚，以免阅读图纸人误解为网络标号。
5.10电源、地命名规范
5.11 器件选型规范
5.12注释阐明规范
在原理图中，为了便于分析和读懂电路原理，在图中对难于理解和具备特殊功能地方，进行文字描述性注释可以起到简朴明了效果.
必要加注释状况：
在同一幅图纸上存在各种模块单元时，如果有必要，应分别用注释文字解释阐明其重要功能和注意事项，
在原理图中存在可编程芯片时或其她特殊元器件时，如果有特殊规定期，可以解释其功能属性，这种解释可以是文字性质，也可以是用表格表达逻辑功能表，
对于大电流和高电压网络和端口、以及高温器件、屏蔽线、高频信号线等都应作出相应标注和解释，便于视图或调测。
对PCB布局布线有特殊规定期
对多组微型开关或其她类似功能设立单元在原理图中功能设立，为了在分析或测试调试时以便直观，必要时在图中用表格注释阐明其操作。
5.9.1注释文字可以是中文、英文，也可以是字母、数字。字母可以用直体，也可以用斜体，可以用大写，也可以用小写；数字可以用直体，也可以用斜体。
5.9.2注释放置普通不应紧靠信号线和器件管脚，以免被识图者误解为网络标号，并且注释文字不得覆盖元件、线段和其他元素符号。为了产生混淆，不要使用与网络标号等其她电路属性相似颜色，并考虑采用实细线框封闭包围。
5.9.3
5.13 BOM输出规范
