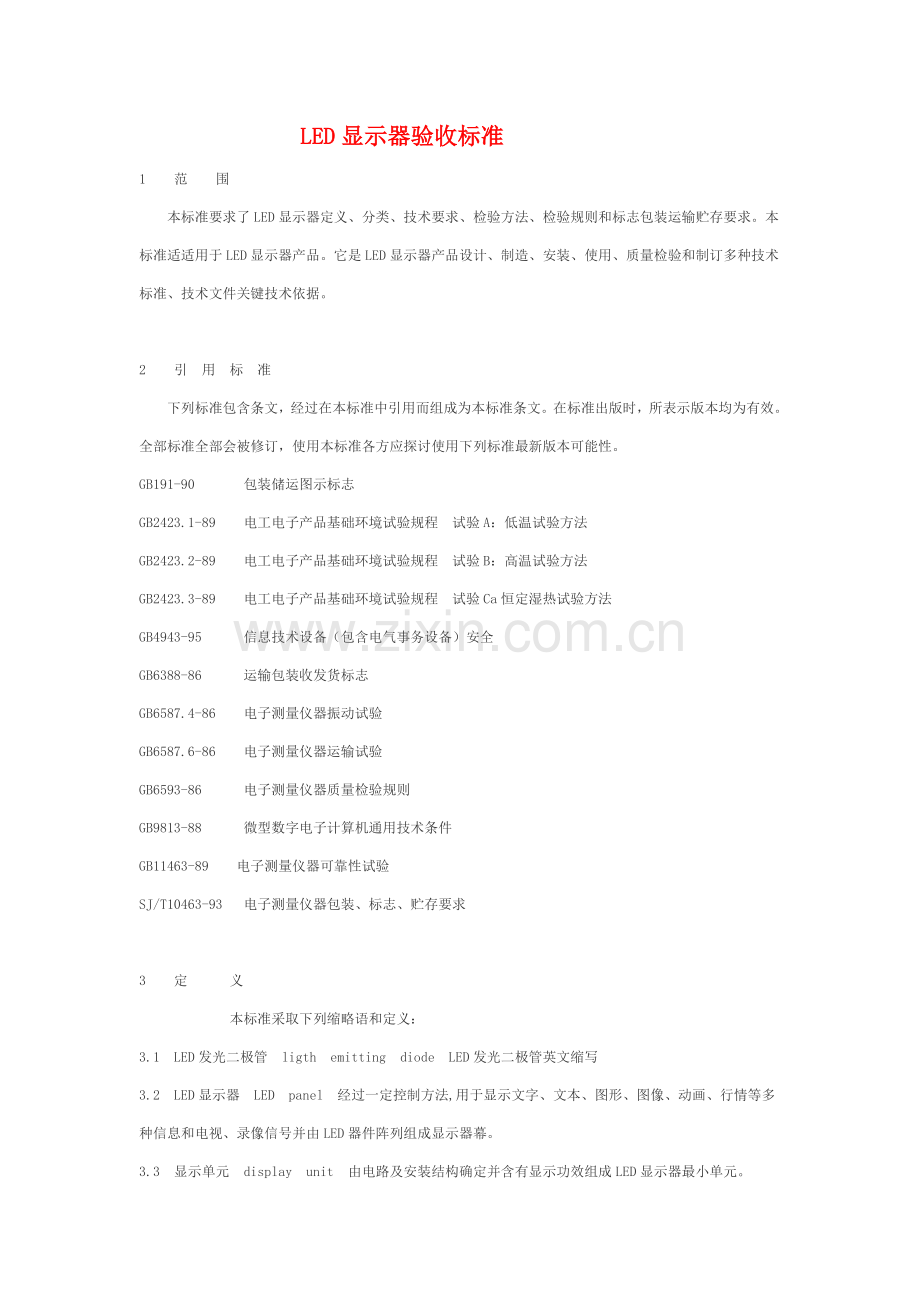

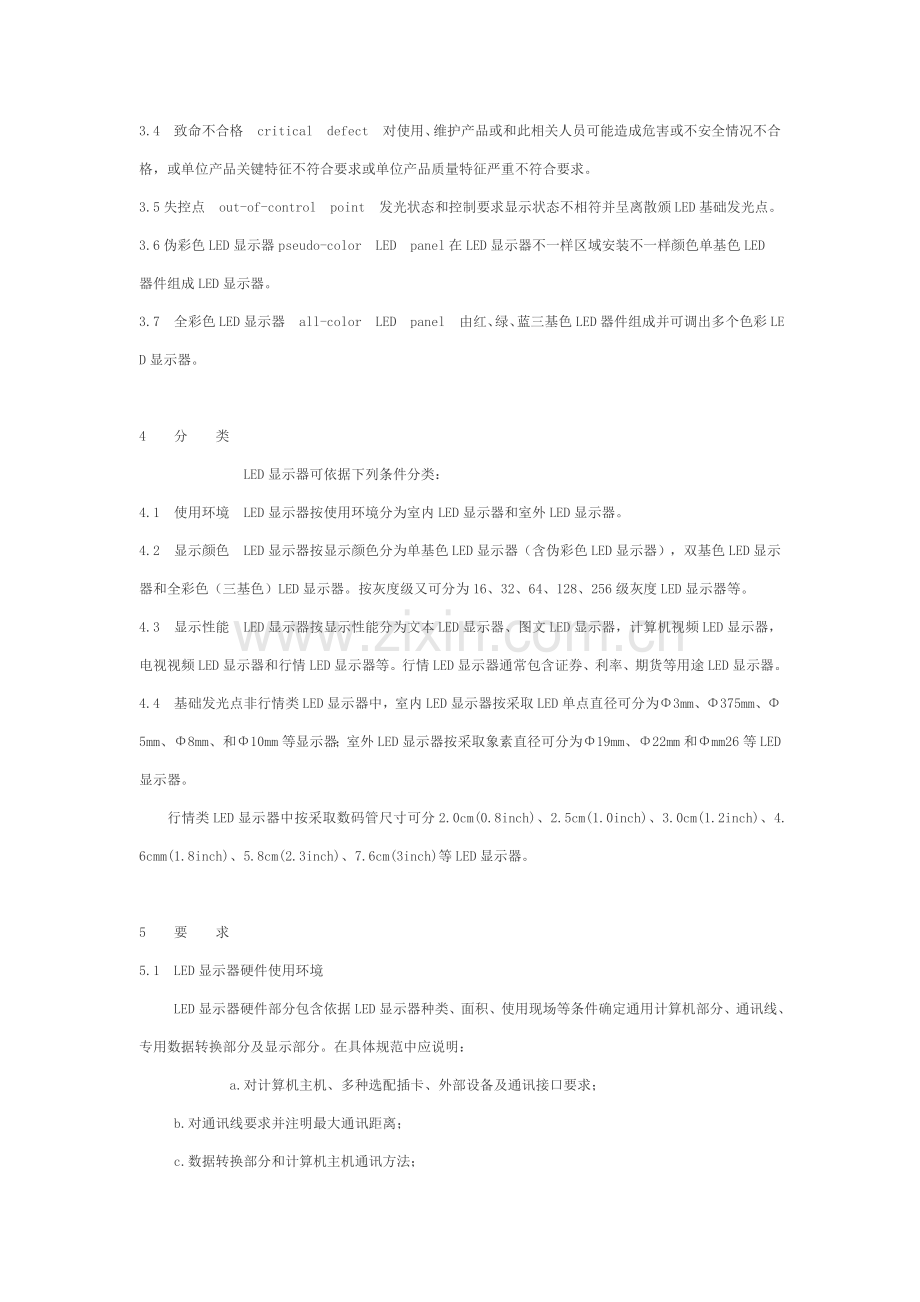

LED显示器验收标准1范围本标准要求了LED显示器定义、分类、技术要求、检验方法、检验规则和标志包装运输贮存要求。本标准适适用于LED显示器产品。它是LED显示器产品设计、制造、安装、使用、质量检验和制订多种技术标准、技术文件关键技术依据。2引用标准下列标准包含条文，经过在本标准中引用而组成为本标准条文。在标准出版时，所表示版本均为有效。全部标准全部会被修订，使用本标准各方应探讨使用下列标准最新版本可能性。GB191-90 包装储运图示标志GB2423.1-89电工电子产品基础环境试验规程试验A：低温试验方法GB2423.2-89电工电子产品基础环境试验规程试验B：高温试验方法GB2423.3-89电工电子产品基础环境试验规程试验Ca恒定湿热试验方法GB4943-95信息技术设备（包含电气事务设备）安全GB6388-86运输包装收发货标志GB6587.4-86电子测量仪器振动试验GB6587.6-86电子测量仪器运输试验GB6593-86电子测量仪器质量检验规则GB9813-88微型数字电子计算机通用技术条件GB11463-89电子测量仪器可靠性试验SJ/T10463-93 电子测量仪器包装、标志、贮存要求3定义 本标准采取下列缩略语和定义：3.1LED发光二极管ligthemittingdiodeLED发光二极管英文缩写3.2LED显示器LEDpanel经过一定控制方法,用于显示文字、文本、图形、图像、动画、行情等多种信息和电视、录像信号并由LED器件阵列组成显示器幕。3.3显示单元displayunit由电路及安装结构确定并含有显示功效组成LED显示器最小单元。3.4致命不合格criticaldefect对使用、维护产品或和此相关人员可能造成危害或不安全情况不合格，或单位产品关键特征不符合要求或单位产品质量特征严重不符合要求。3.5失控点out-of-controlpoint发光状态和控制要求显示状态不相符并呈离散颁LED基础发光点。3.6伪彩色LED显示器pseudo-colorLEDpanel在LED显示器不一样区域安装不一样颜色单基色LED器件组成LED显示器。3.7全彩色LED显示器all-colorLEDpanel由红、绿、蓝三基色LED器件组成并可调出多个色彩LED显示器。4分类 LED显示器可依据下列条件分类：4.1使用环境LED显示器按使用环境分为室内LED显示器和室外LED显示器。 4.2显示颜色LED显示器按显示颜色分为单基色LED显示器（含伪彩色LED显示器），双基色LED显示器和全彩色（三基色）LED显示器。按灰度级又可分为16、32、64、128、256级灰度LED显示器等。4.3显示性能LED显示器按显示性能分为文本LED显示器、图文LED显示器，计算机视频LED显示器，电视视频LED显示器和行情LED显示器等。行情LED显示器通常包含证券、利率、期货等用途LED显示器。4.4基础发光点非行情类LED显示器中，室内LED显示器按采取LED单点直径可分为3mm、375mm、5mm、8mm、和10mm等显示器；室外LED显示器按采取象素直径可分为19mm、22mm和mm26等LED显示器。行情类LED显示器中按采取数码管尺寸可分2.0cm(0.8inch)、2.5cm(1.0inch)、3.0cm(1.2inch)、4.6cmm(1.8inch)、5.8cm(2.3inch)、7.6cm(3inch)等LED显示器。 5要求5.1LED显示器硬件使用环境 LED显示器硬件部分包含依据LED显示器种类、面积、使用现场等条件确定通用计算机部分、通讯线、专用数据转换部分及显示部分。在具体规范中应说明： a.对计算机主机、多种选配插卡、外部设备及通讯接口要求； b.对通讯线要求并注明最大通讯距离； c.数据转换部分和计算机主机通讯方法； d.供电要求及结构安装要求。5.2LED显示器软件使用环境 对不一样性能LED显示器应配置能满足其显示功效要求显示软件，该软件含有以下功效： a.符合系列化、标准化要求，能向下兼 b.采取在具体规范中要求操作系统和语言； c.配有完善自检程序和依据需要配置多种等级诊疗程序； d.对特殊用途LED显示器配置其对应专用软件。5.3结构和外观 5.3.1结构LED显示器部分可采取钢、铝、木等材料。要求结构坚固、美观。 5.3.2外观LED显示器外框无显著划痕。室外LED显示器象素管安装应一致、无松动及管壳破列。5.4安全要求 LED显示器属GB4943要求I类安全设备。 5.4.1LED显示器保护接地端子。 5.4.2安全标识 5.4.2.1LED显示器保护接地端子应有标识。 5.4.2.2LED显示器在熔断器和开关电源处应有警告标志。 5.4.3 对地漏电流LED显示器对地漏电流应不超出3.5mA（交流有效值）。 5.4.4抗电强度LED显示器可50HZ、1500V（交流有效值）试验电压1min不应发生绝缘击穿。 5.4.5 温升LED显示器正党使用时在达成热平衡后金属部分温升不超出硬45K，绝缘材料温升不超出70K。5.5LED显示器性能特征 文本LED显示器和图文LED显示器应含有在具体规范中要求移入移出方法及显示方法。 动画功效。要求LED显示器动画显示和计算机显示器相对应区域显示一致；文字显示功效。要求文字显示稳定、清楚串扰；灰度功效。要求含有在具体规范中要求等级灰度。电视视频LED显示器除含有动画、文字显示、灰度功效外，应可放映电视、录像画面。行情LED显示器含有和其对应行情显示能力。5.6均匀性应在具体规范中要求对LED显示器均匀性要求。5.7失控点室内LED显示器失控点小于万分之三，室外LED显示器失控点应不于千分之三；且为离散颁。5.8供电电源LED显示器供电电源为220W10%，50HZ5%或是80V10%，50HXZ5%应在具体规范中要求各类LED显示器单位显示面积最大功耗或LED显示器总功耗。5.9环境适应性 5.9.2.1温度室内屏环境温度为：工作环境低温：00C；高温：+400C。贮存环境低温：-400C；高温：+600C。 室外屏环境温度为：工作环境低温：可选-200C，-100C；高温：+500C。贮存环境低温：-400C；高温：+600C。 5.9.2.2湿热在最高工作温度时，LED显示器应能在相对湿度为90%条件下正常工全。 5.9.3振动LED显示器承受汽车、火车、飞机等运输、装卸、搬动中受到振动。车载屏应能在所安装车辆运行中正常工作。 5.9.4运输LED显示器可使用汽车、火车、飞机等一般运输工具运输。5.10可靠性要求 LED显示器显示单元平均无故障工作时间MTBF（ml）不低于10000h。6检验方法6.1LED显示器硬件使用环境用目测方法检验LED显示器硬件使用环境，应符合5.1要求。6.2LED显示器软件使用环境用目测方法检验LED显示器软件使用环境,应符合5.2要求。6.3结构和外观用目测方法检验LED显示器结构和外观,应符合5.3要求。6.4安全要求 6.4.1接地用目测方法检验LED显示器,应满足5.4.1要求。 6.4.2安全标识用目测方法检验LED显示器安全标识,应满足5.4.2要求。 6.4.3对地漏电流 在1.1倍额定电源电压下，测试LED显示器电源线对金属外框间对地漏电流，应满足5.4.3条要求。 6.4.4抗电强度LED显示器电源开关处于通位置,在电源输入端和金属外框或可触及金属结构件间施加1500V(交流有效值),1min,应满足5.4.4要求。 6.4.5温升LED显示器在工作一小时后用点温计测试各可触及点温度,应满足5.4.5要求。 6.5性能特征依据LED显示器不一样种类,对LED显示器性能特征进行检验,应满足5.5要求。对文本、图文LED显示器使用显示测试软件经过目测检验移入移出方法及显示方法。对计算机视频LED显示器经过目测，用放映计算机动画进行对比检验动画功效，用LED显示器和计算机监视器进行对检验文字显示功效，用专用测试软件检验其灰度功效。对电视视频LED显示器除进行上述动画、文字、灰度功效检验外，还应有视频源检验电视、录像功效。对多种行情LED显示器，应使用对应测试软件检验其行情显示功效。6.6均匀性用目测方法检验LED显屏均匀性，应满足5.6要求。6.7失控点用目测方法检验LED显示器失控点,应满足5.7要求。6.8供电电源用瓦特表测量LED显示器供电电源功率，应满足5.8要求。6.9环境适应性 6.9.1高温负荷试验高温负荷试验按GB2423.2要求对显示单元进行.对室内屏在(402)0C条件下,对室外屏在(502)0C条件下通电工作8h,每小时进行一次检验。对文本LED显示器和图文LED显示器检验移入移出方法、显示方法、均匀性及失控点.对计算机视频和电视视频LED显示器检验动画功效、文字显示功效、灰度功效、均匀性及失控点.对行情LED显示器进行行情显示功效检验。均应满足5.5、6.6和5.7要求。 6.9.2高温存贮试验高温存贮试验按GB2423.2要求对显示单元进行.在(602)0C条件下存贮4h,在室温条件下恢复4h后,对文本LED显示器和图文LED显示器检验移入移出方法、显示方法、均性及失控点定。对计算机视频和电视视频LED显示器检验动画功效、文字显示功效、灰度功效、均匀性及失控点。对行情LED显示器进行行情显示功效检验.均应满足5.5、5.6和5.7要求。 6.9.3湿热负荷试验湿热负荷试验按GB2423.3要求对显示单元进行.对室内屏在(402)0C,相对湿度为87%-93%条件下,对室外屏在(502)0C,相对湿度为87%-93%条件下通电工作8H,每小时进一次查定。对文本LED显示器和图文LED显示器检验移入移出方法、显示方法、均匀性及失控点定。对行情LED显示器进行行情功效检验。均应满足5.5、5.6和5.7要求。 6.9.4恒定湿热试验恒定湿热试验按GB2423.3要求对显示单元进行.对室内屏在(402)0C,相对湿度为87%-93%条件下,对室外屏在(502)0C,相对湿度为87%-93%条件下存贮48H。存贮试验结束后,立即进行对地漏电流、抗电强度和温升测量,应满足5.4.3、5.4.4、5.4.5要要求。再在室温环境下恢复4H后,对文本LED显示器和图文LED显示器检验移入移出方法、显示方法、均匀性及失控点.对计算机视频和电视视频LED显示器检验移入移出方法、显示方法、均匀性及失控点定。对计算机视频和电视视频LED显示器检验动画功效、文字显示功效、灰度功效、均匀性及失控点.对行情LED显示器进行行情显示功效检验.均应满足5.5、5.6和5.7要求。 6.9.7振动试验振动试验BG6587.4要求对显示单元进行.在振动频率5H-55H-5H,振幅为0.19MM条件下,5IMN扫描一次,二个方向,每个方向扫描二次.试验结束后,对文本LED显示器和图文LED显示器和图文LED显示器检验移入移出方法、显示方法、均匀性及失控点.对计算机视频和电视视频LED显示器检验动画功效、文字显示功效、灰度能、均匀性及失控点.对行情LED显示器和图文LED显示器进行行情显示功效检验.均应满足5.5、5.6、和5.7要求。 6.9.8运输试验运试验按GB6587.6要求士级流通条件对显示单元进行.试验结束后.对文本LED显示器和图文LED显示器检验移入移出方法、显示方法、均匀性及失控点.对计算机视频和电视视频LED显示器检验动画功效、文字显示功效、灰度功效、均匀性及失控点。对行情LED显示器进行行情显示功效检验.均应满足5.5、5.6和7要求定。对车载移动工作LED显示器,应进行现场运输试验。 6.10可靠性试验可靠性试验按GB11463要求对显示单元进行.A=20%,B=20%,DM=3.0.也许可按协议要求进行可靠性验证试验定。7检验规则7.1 检验项目7.2判定检验 7.2.1判定检验分为设计判定检验和生产判定检验。 7.2.2判定检验由上级指定部门或委托质量检验单位负责进行。 7.2.3抽样方法及检验项目 7.2.3.1对LED显示器硬件使用环境、软件使用环境、结构和外观、安全要求、性能特征、均匀性、失控性、供电 电源进行检验,应满足5.1-5.8要要求。 7.2.3.2从7.2.3.1检验合格LED显示器随机抽取得套显示单元按期.9进行环境适应性检验. 7.2.3.3对判定LED显示器按期。10要求进行可靠性试验.采取GB11463要求定时定数截尾试验方案1-2。 7.2.3.4对设计判定LED显示器进行现场使用试验。 7.2.4合格判据在前.2.3.1,7.2.3.2检验中,许可出现二次非致命不合格,超出者判为不合格。 7.2.3.3检验应符合GB11463要求. 7.2.3.4检验应符合本标准及LED显示器企业标准要求。7.3 质量一致性检验 7.3.1 质量一致性检验分为A组检验,C组检验和F组检验。 7.3.2 A组检验 7.3.2.1A组检验为LED显示器基础要求检验。 7.3.2.2A组检验项目按表示式要求。LED显示器需逐套进行检验.对任一项不合格产品均需退回生产部门修复 后,重新提供检验。 7.3.2.3A组检验由LED显示器制作单位质量检验部门或委托质量检验单位负责进行,定货方可派代表参与。 7.3.3 C组检验 7.3.3.1C组检验为环境适应性检验。 7.3.3.2批量生产产品,生产间断时间大于个月时,每批全部应进行环境适应性检验,连续生产产品每十二个月进行一次 环境适应性检验。改变设计、工工艺、关键元器件及材料时,要进行环境适应性检验。 7.3.3.3环境适应性检验由LED显示器制作单位质量检验部门或委托质量检验单位负责进行。在质量一致性A组检验合格显示单元中随机抽取得套,进行环境适应性检验。 7.3.3.4在环境适应性检验整个过程中许可出现二次非致命不合格。经修复后从出现不合格项目起继续进行检验。 对环境适应性检验不合格LED显示器,严禁出厂。并需对全部在制品和成品进行重新检验.找出总是原因后重新进行环境适应性检验。 7.3.3.5经环境适应性检验样品应印有标识,不应作为正品出厂。 7.3.4F组检验 7.3.4.1F组检验为可靠性试验。采取GB11463要求序贯截尾试验方案2-3 7.3.4.2批量生产产品,每十二个月全部应进行可靠性难试验,连续生产产品两年进行一次可靠性试验,改变关键设计、工艺、关键元器件及材料时要进行可靠性试验。 7.3.4.3可靠性试验由LED显示器制作单位质量检验部门或委托质量检验单位负责进行。在质量一致性检验合格显示单元中按GB11463要求抽取样本,进行可靠性试验。 7.3.4.4对可靠性试验不合格LED显示器,严禁出厂。并需对全部在制品和成品进行重新检验。找出总是原因后重新进行可靠性试验。 7.3.5质量合格判定第一项检验均应符合本规范要求,A-F组检验均应合格。质量一致性检验合格。
