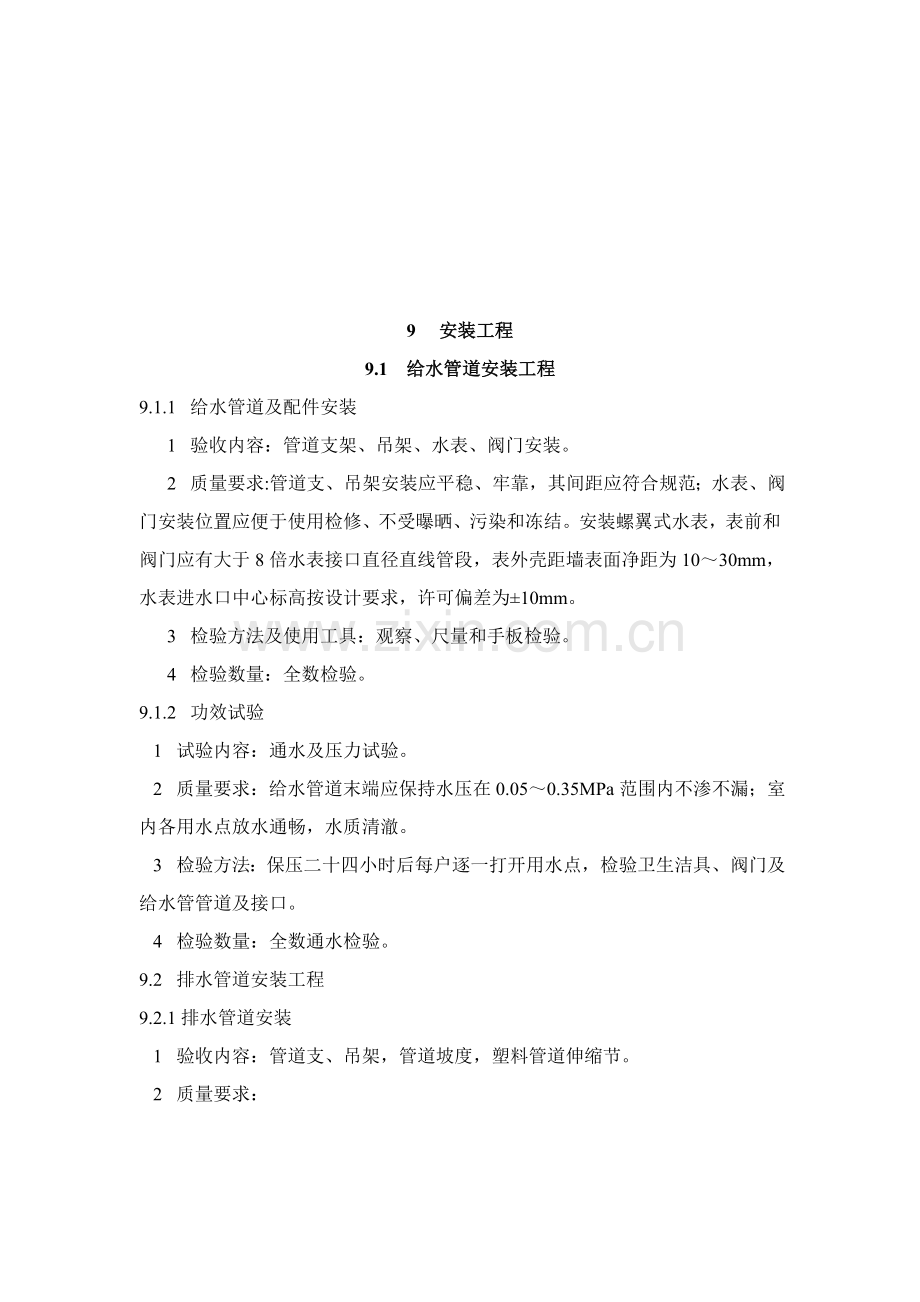

9 安装工程
9.1 给水管道安装工程
9.1.1 给水管道及配件安装
1 验收内容：管道支架、吊架、水表、阀门安装。
2 质量要求:管道支、吊架安装应平稳、牢靠，其间距应符合规范；水表、阀门安装位置应便于使用检修、不受曝晒、污染和冻结。安装螺翼式水表，表前和阀门应有大于8倍水表接口直径直线管段，表外壳距墙表面净距为10～30mm，水表进水口中心标高按设计要求，许可偏差为±10mm。
3 检验方法及使用工具：观察、尺量和手板检验。
4 检验数量：全数检验。
9.1.2 功效试验
1 试验内容：通水及压力试验。
2 质量要求：给水管道末端应保持水压在0.05～0.35MPa范围内不渗不漏；室内各用水点放水通畅，水质清澈。
3 检验方法：保压二十四小时后每户逐一打开用水点，检验卫生洁具、阀门及给水管管道及接口。
4 检验数量：全数通水检验。
9.2 排水管道安装工程
9.2.1排水管道安装
1 验收内容：管道支、吊架，管道坡度，塑料管道伸缩节。
2 质量要求：

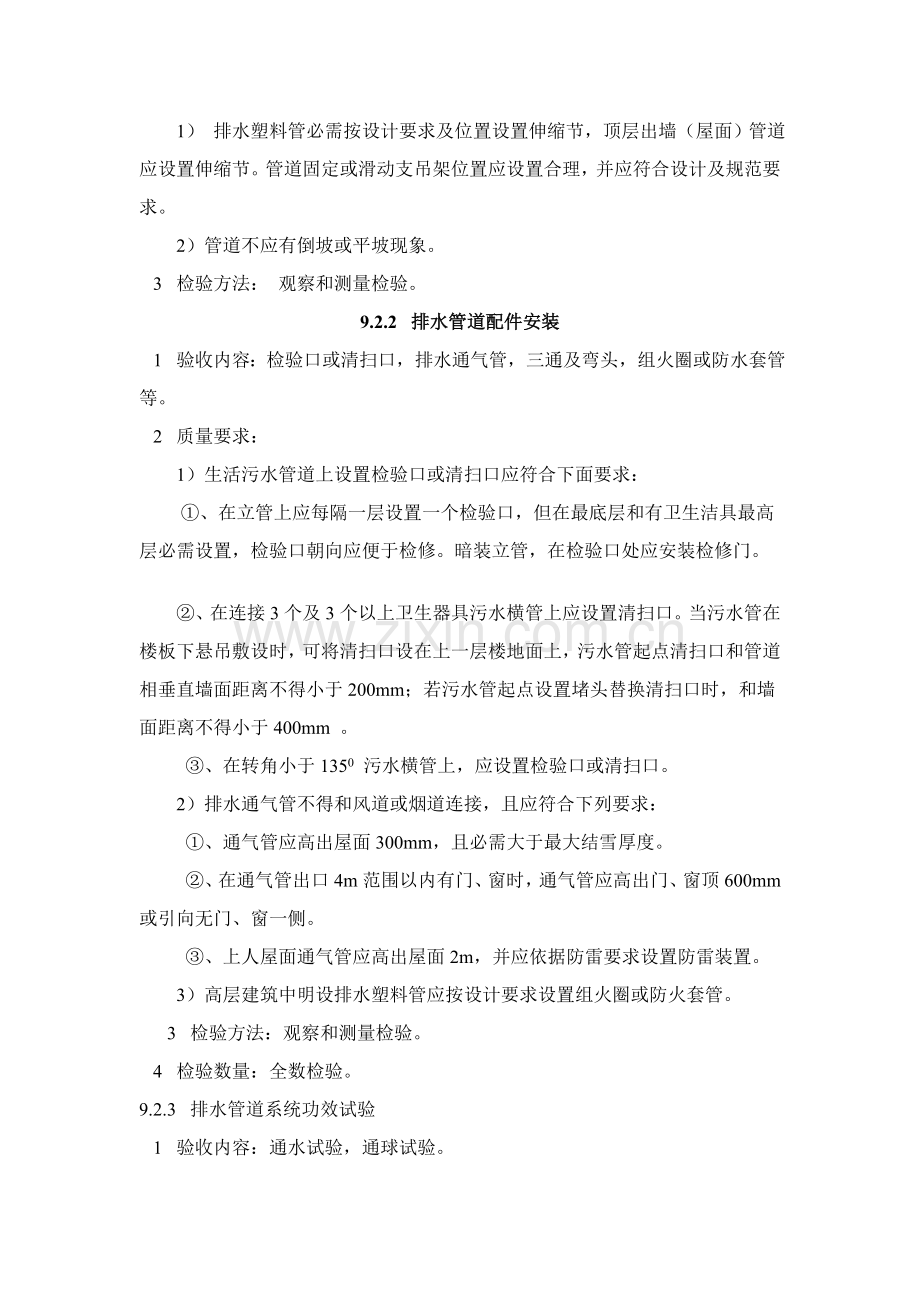

1） 排水塑料管必需按设计要求及位置设置伸缩节，顶层出墙（屋面）管道应设置伸缩节。管道固定或滑动支吊架位置应设置合理，并应符合设计及规范要求。
2）管道不应有倒坡或平坡现象。
3 检验方法： 观察和测量检验。
9.2.2 排水管道配件安装
1 验收内容：检验口或清扫口，排水通气管，三通及弯头，组火圈或防水套管等。
2 质量要求：
1）生活污水管道上设置检验口或清扫口应符合下面要求：
①、在立管上应每隔一层设置一个检验口，但在最底层和有卫生洁具最高层必需设置，检验口朝向应便于检修。暗装立管，在检验口处应安装检修门。
②、在连接3个及3个以上卫生器具污水横管上应设置清扫口。当污水管在楼板下悬吊敷设时，可将清扫口设在上一层楼地面上，污水管起点清扫口和管道相垂直墙面距离不得小于200mm；若污水管起点设置堵头替换清扫口时，和墙面距离不得小于400mm 。
③、在转角小于1350 污水横管上，应设置检验口或清扫口。
2）排水通气管不得和风道或烟道连接，且应符合下列要求：
①、通气管应高出屋面300mm，且必需大于最大结雪厚度。
②、在通气管出口4m范围以内有门、窗时，通气管应高出门、窗顶600mm或引向无门、窗一侧。
③、上人屋面通气管应高出屋面2m，并应依据防雷要求设置防雷装置。
3）高层建筑中明设排水塑料管应按设计要求设置组火圈或防火套管。
3 检验方法：观察和测量检验。
4 检验数量：全数检验。
9.2.3 排水管道系统功效试验
1 验收内容：通水试验，通球试验。
2 质量要求：排水管道通水应通畅，管道及接口无渗漏。排水主立管及水平干管管道通球应通畅。
3 检验方法：同时打开该户全部用水点对排水管道及接口进行通水检验；用球径大于排水管道管径2/3球对排水主立管及水平干管管道进行通球检验。
4 检验数量：全数检验。
9.3 室内采暖系统安装
9.3.1 管道及管配件安装
1 验收内容：管材、阀门、伸缩装置及配件规格、型号，管道接口，管道坡度，管道支吊架，管道防腐和保温。
2 质量要求：
1）供回水水平干管宜采取热镀锌钢管，镀锌层破坏处应作防腐处理；保温层应完整无缺损，材质、厚度、平整度符合要求。
2）供回水主干管固定和赔偿器位置应符合要求；当散热器支管＞1.5m时应设管卡固定。
3）供回水水平干管坡度和连接散热器支管坡度应满足使用功效要求。
4）立管过楼板处应设套管，防水要求房间套管高度为50mm，其它为20mm，套管和管道之间封闭严密。
5）暗装管道饰面应做醒目标志，供、回水管道应有显著标识。
3 检验方法： 观察、尺量检验。
4 检验数量： 全数检验。
9.3.2 采暖系统入口装置及分户热计量系统入户装置
1 验收内容：多种阀门、热计量表、温度计、压力表、过滤器等规格、型号、公称压力及安装位置。
2 质量要求：
1）多种阀门及配件性能应符合要求，安装位置应便于检修、维护和观察。
2）平衡阀、调整阀安装完成后应依据系统平衡要求进行调试，并做好调试标识。
3 检验方法：对照图纸检验。
9.3.3 分、集水器
1 验收内容：分、集水器材料、规格、型号、公称压力及安装位置高度。
2 质量要求：
1）分、集水器材质应为铜质，成型质量符合要求。
2）规格、型号、公称压力及安装位置、高度符合设计要求。
3）固定牢靠，阀门连接严密。
3 检验方法：观察、尺量检验。
4 检验数量：全数检验。
9.3.4 散热器
1 验收内容：散热器材质，散热器安装。
2 质量要求：
1）散热器规格、型号、公称压力符合设计及相关产品要求。
2）散热器防护及面漆附着良好，色泽均匀
3）散热器后面和装饰后内墙面安装距离为30㎜，支架、托架埋设牢靠、安装位置正确。
3 检验方法：观察检验。
4 检验数量：全数检验。
9.4 卫生器具安装工程
9.4.1 卫生器具安装
1 验收内容：卫生器具安装尺寸、固定、接管及波度、管口封闭，金属件防腐。
2 质量要求：
1)卫生器具安装尺寸、接管及坡度应符合设计及规范要求；固定牢靠；接口封闭严密；支、托架等金属件防腐良好。
2）卫生器具给水配件应完好无损伤，接口严密，启闭灵活。
3）地漏位置合理，低于排水表面，地漏水封高度大于50mm。
3 检验方法：观察、手板和尺量检验。
4 检验数量：全数检验。
9.4.2 卫生器具功效试验
1 试验内容：卫生器具盛水和通水试验。
2 质量要求及检验方法：盛水试验满水后各连接件不渗不漏；通水试验排水通畅。
3 检验数量：全数检验。
9.5 电气工程
9.5.1 分户配电箱安装
1 验收内容:终端器件规格、型号、回路功效标识、内部接线。
2 质量要求：
1）配电系统器件极数、参数及性能和设计图纸一致。
2）除壁挂空调插座外其它插座回路应设置动作电流小于30mA，动作时间小于0.1s漏电保护装置，剩下电流保护应做模拟动作试验。
3）回路功效标志齐全、正确。
4）导线分色符合要求，配线整齐、无绞接，导线不伤芯、不停股，端子接线不多于2根。PE干线直接和PE排连接，零线和PE线经汇流排配出。
5）导线连接紧密。
3 检验方法：
1）对照规范和设计图纸检验，查对断路器、漏电保护技术参数额定电流、极数。
2）剩下电流测试按剩下电流保护器试验按钮三次和用漏电测试测量插座
回路保护动作参数进行。
3）经过开关通、断电试验检验回路功效标识。
4）观察检验导线分色、内部配线、接线。
9.5.2 开关、插座安装
1 验收内容：开关插座型号、位置、PE线串接。
2 质量要求：
1）开关为同一系列、通断位置一致，安装位置距门框边15～20cm。
2）卫生间防护0～2区内，严禁设置电源插座。安装高度在1.8m以下电源插座应采取安全性插座；卫生间电源插座、非封闭阳台插座应采取防溅裂插座；洗衣机、电热水器、空调电源插座应带开关。
3）单项三孔插座左中性线、右相线、上接地；PE线不得串接。
4）面板安装紧贴墙面，面板四面无缝隙。
3 检验方法：
1）对照规范和设计图纸检验开关、插座型号。
2）核查插座安全门。
3）通电后用插座相位检测仪检验接线。
4）打开插座面板查看PE线连接。
4 检验数量：全数检验。PE是否串接每户检验不少于两处，并做好已查标识。
9.5.3 导线连接
1 验收内容：接线可靠、绝缘处理。
2 质量要求：单股导线连接采取标准绕接、搪锡和绝缘处理；或用质量合格压线帽顺直插入、填塞饱满、压接牢靠。
3 检验方法：打开导线连接处检验。
4 检验数量：每户抽查不少于两处。并做已查标识。
9.5.4 等电位联接
1 验收内容：端子排、和洗浴间内插座PE线连接、异种材料连接。
2 质量要求：设洗浴设备卫生间应作等电位连接；联接卫生间范围内
建筑物钢筋（结构施工时已连成一体用扁钢引出）和插座PE线；端子排铜质材料厚度应大于4mm。异种材料搭接面应有预防电化学腐蚀方法。
3 检验方法：观察、测量检验。
4 检验数量：全数检验。
9.6 智能建筑
9.6.1 多媒体箱安装
1 验收内容：多媒体系统配置，线路（管）。
2 质量要求：
1）每套住宅应设置多媒体箱。
2）语音、数据、电视器件接口齐全。
3）语音、数据、电视接线（管）齐全。
4）弱电线缆符合设计要求。
3 检验方法：
1）观察检验。
2）核查弱电线缆、标识、型号。
4 检验数量：全数检验。
9.6.2 信息插座面板安装
1 验收内容：信息面板型号、接线。
2 质量要求：
1）在主卧室、起居室应设置通信、有线电视终端，符合设计要求。
2）线缆和信息插座面板连接可靠，和墙面贴合严密。
3 检验方法：
1）观察检验。
2）打开信息面板查看接线情况。
4 检验数量：全数检验，接线检验不少于两处，并做好已查标识。
9.6.3 访客对讲系统安装
1 验收内容：预留管线、信号情况、操作情况。
2 质量要求：
1）住宅内应设置楼宇访客对讲和门锁控制装置，按系统要求预留管线。
2）开启防盗门应灵活。
3）语音、视频信号应清楚。
3 检验方法：
1）观察检验。
2）模拟操作，试验不少于三次。
4 检验数量：全数检验。
