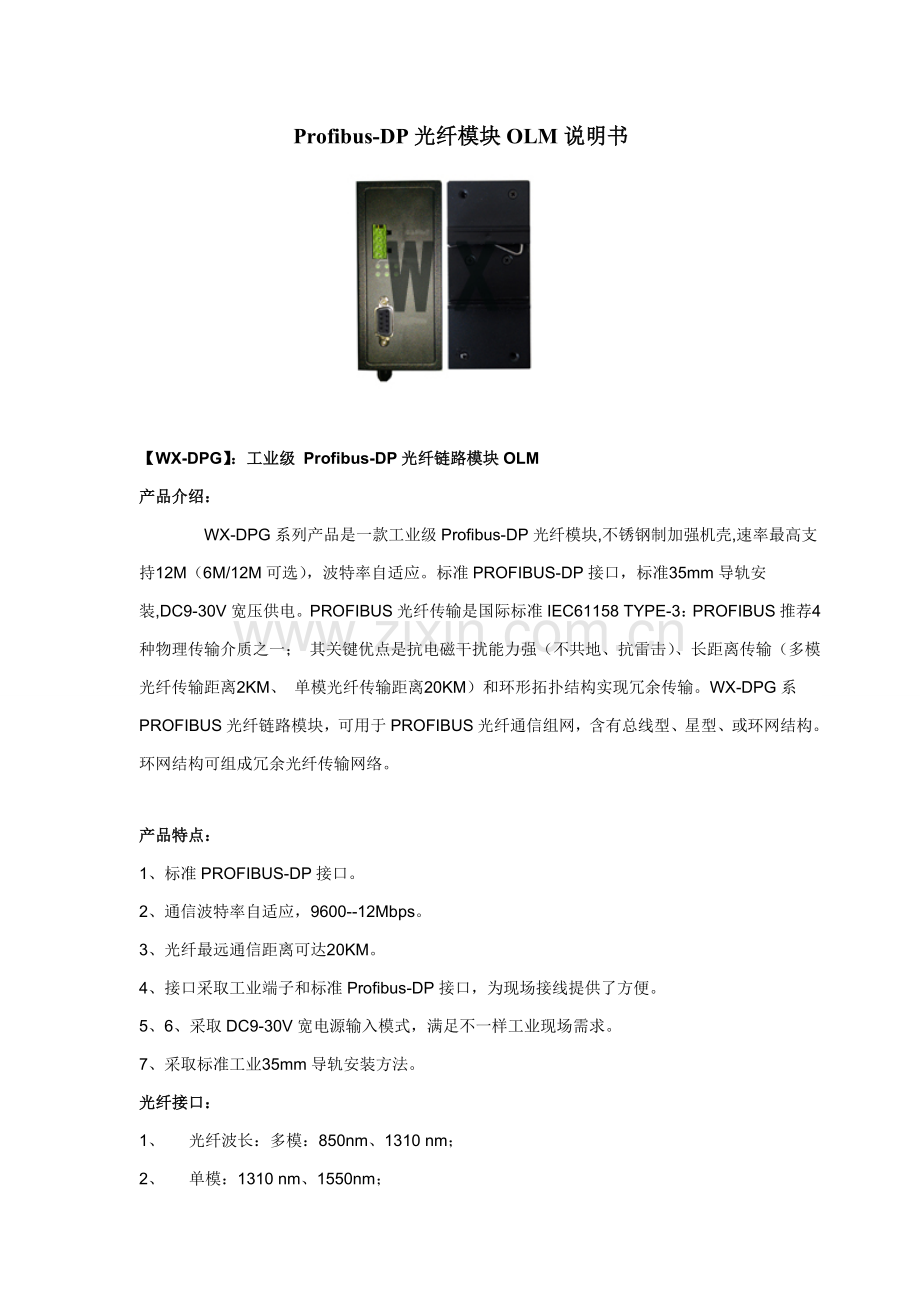

Profibus-DP光纤模块OLM说明书

【WX-DPG】：工业级 Profibus-DP光纤链路模块OLM
产品介绍：
WX-DPG系列产品是一款工业级Profibus-DP光纤模块,不锈钢制加强机壳,速率最高支持12M（6M/12M可选），波特率自适应。标准PROFIBUS-DP接口，标准35mm导轨安装,DC9-30V宽压供电。PROFIBUS光纤传输是国际标准IEC61158 TYPE-3：PROFIBUS推荐4种物理传输介质之一； 其关键优点是抗电磁干扰能力强（不共地、抗雷击）、长距离传输（多模光纤传输距离2KM、 单模光纤传输距离20KM）和环形拓扑结构实现冗余传输。WX-DPG系PROFIBUS光纤链路模块，可用于PROFIBUS光纤通信组网，含有总线型、星型、或环网结构。环网结构可组成冗余光纤传输网络。

产品特点：
1、标准PROFIBUS-DP接口。
2、通信波特率自适应，9600--12Mbps。
3、光纤最远通信距离可达20KM。
4、接口采取工业端子和标准Profibus-DP接口，为现场接线提供了方便。
5、6、采取DC9-30V宽电源输入模式，满足不一样工业现场需求。
7、采取标准工业35mm导轨安装方法。
光纤接口：
1、 光纤波长：多模：850nm、1310 nm；
2、 单模：1310 nm、1550nm；
3、 传输光纤：多模：50/125、62.5/125、100/140um；
4、 单模：8.3/125、9/125um、10/125um；
5、 传输距离：多模2KM；单模：20KM；
6、 光纤接口类型：自带ST接口，（ST/FC/SC可选）
其它指标：
1、 电流电源：DC9-30V ；150mA；
2、 外形尺寸：51mm×115mm×88mm；
3、 工作温度：-10-70℃；
4、 相对湿度：≤90%(无冷凝)；
5、 存放温度：﹣40～80℃。
接线方法：
1、
总线电缆接线方法：以下图示，直接将 Profibus-DP 标准总线电缆接头（DB9-M）插
入本光端机前面板数据接口（DB9-F）并拧紧连接头螺母即可。

光纤接口：FC/ST/SC可选
Profibus-DP总线电缆接插入
安装方法: 35mmDIN 导轨安装
端子压线式电源接口，宽压供电：9-30V

2、
光纤连接方法：以下图所表示，
光纤接口在模块下方，黑色护套位置。
单光口设备，适适用于点对点场所。光纤交叉连接，即本端 ▲ 接对端 ▼，本端▼ 接对端 ▲。

双光口设备，适适用于总线式网络拓扑结构场所，其中一个光口接前端设备，另一个光口接后端设备，光纤也必需交叉连接。

产品应用图1：（点对点式）

产品应用图2：（支链组网式）

功效选购：
WX-DPG-M 工业级Profibus-DP转多模光纤链接模块,传输距离 2KM，多模双纤,FC/SC/ST 接口可选，供电方法DC9-30V 。
WX-DPG-S 工业级Profibus-DP转单模光纤链接模块,传输距离 20KM，单模双纤,FC/SC/ST 接口可选，供电方法DC9-30V。

注意事项：
1、 输入电源必需为 DC9~30V，不然可能烧坏设备；
2、 光口未使用时，必需用光纤帽盖好，以免污染光口；
3、 设备工作时，严禁肉眼直视光口，以免激光损伤眼睛；
4、 本设备属于精密设备，请切实做好设备机壳接地工作。用户安装时要使用专用
接地导线进行接地。

应用范围：
冶金，电力，水泥，石油化工，能源监控等工业控制领域。
