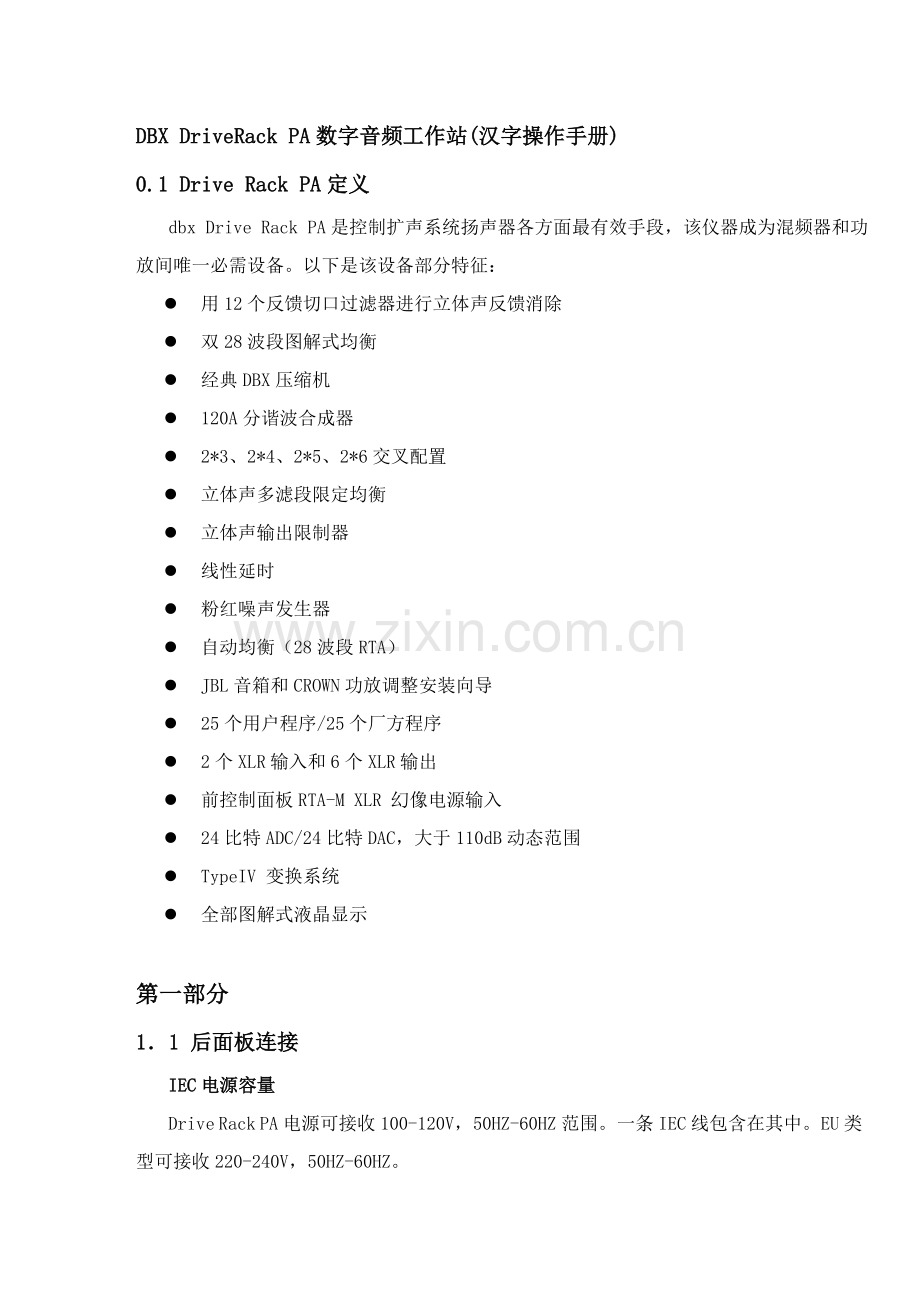

DBX DriveRack PA数字音频工作站(汉字操作手册)
0.1 Drive Rack PA定义
dbx Drive Rack PA是控制扩声系统扬声器各方面最有效手段，该仪器成为混频器和功放间唯一必需设备。以下是该设备部分特征：
l 用12个反馈切口过滤器进行立体声反馈消除
l 双28波段图解式均衡
l 经典DBX压缩机
l 120A分谐波合成器
l 2*3、2*4、2*5、2*6交叉配置
l 立体声多滤段限定均衡
l 立体声输出限制器
l 线性延时
l 粉红噪声发生器
l 自动均衡（28波段RTA）
l JBL音箱和CROWN功放调整安装向导
l 25个用户程序/25个厂方程序
l 2个XLR输入和6个XLR输出
l 前控制面板RTA-M XLR 幻像电源输入
l 24比特ADC/24比特DAC，大于110dB动态范围
l TypeIV 变换系统
l 全部图解式液晶显示
第一部分
1．1 后面板连接
IEC电源容量
Drive Rack PA电源可接收100-120V，50HZ-60HZ范围。一条IEC线包含在其中。EU类型可接收220-240V，50HZ-60HZ。
1-6输出
输出部分提供6个平衡XLR接口
1- 2输入
输入部分提供2个平衡XLR接口
+4/-10dBv 开关
这个开关可+4dBv、-10dBv两档
接地提升开关
该开关可提升XLR输入插脚1机架接地
1．2 前面板连接
RTA输入口
这个平衡XLR输入口是用来连接一个RTA话筒，它许可用户优化平衡设
置，用户能够使用自平衡向导安装辅助。
RTA话筒输入选择器
按下RTA话筒输入键将前面板RTA输入XLR接口
数据选择钮
数据选择钮用来在程序菜单中滚动选择，加载程序、选择范围和修改范围值。
LCD液晶显示
有背景光液晶显示提供给用户全部操作信息包含：信号线路，有效限制
修改和向导安装功效。假如任何内部削波在内部单元发生，显示器一样会提醒用户，以下信息将出现：削波。
功效键
功效键能够让用户直接进行全部修改和导航功效，按钮功效以下：
〈PREV PG〉 用来向后引导不一样部件单元块
〈NEXT PG〉 用来向前引导不一样部件单元块
〈EQ〉 用来切换EQ单元，能够让你从输入部分EQ单元到输出部分EQ单元
〈SUBHARMONIC〉这个按钮用来切换至分谐波合成模式
〈XOVER〉 用来进入交换模式
〈FEEDBACK〉 启用反馈消除模式
〈COMP/LIMITER〉用来转换压缩或限制模式
〈DELAY〉 用来切换至延时模式
〈PROGRAM〉 按下后进入程序模式
〈UTILITY〉 用来存取“UTILITY实用程序”菜单
〈STORE〉 存放任何程序变动
〈WIZARD〉 用来进入向导部分，包含：系统安装、自平衡向导及高级反馈抑制向导。
输入表
设备提供给用户2个独立6段灯管输入表，能够测量-30dBu至+20dBu范围，
这些计量表用来监控输入单元信号水平。
门限计量表
门限计量表表示,门限电平已被超出限幅器范围，而且增益将在特定输出通道内缩减。
输出表
仪器提供给用户6个独立6段灯管输出表,能够测量-30dBu至+20dBu范
围。
电源开关
电源开关能够切换仪器开关状态。注意：DBX专业产品强力推荐，和DBX连接功放应该在DBX循环通电之前降低功率。
1．3 快速开启
因为你想立即进入，以下信息可提供给您作为快速开启向导来优化仪器作。
信号通道单元简图详见说明书P4页
联接
当安装DBX DRIVERACD PA时，作好以下联接：
l 总是在提供电源前作好连接
l 由发送设备（混响器）输出端连接到2个XLR输入接口中一个
l 将6个XLR输出接口中一个和功放输入端连接
l 假如想经过RTA发生房间粉红噪声，将RTA麦克风和前面板XLR输入连接，并按下RTA输入按钮。
l 在DBX通电之前必需关闭功放，要确保功放总是最终一个被打开，第一个被关闭。
一旦全部连接完成，系统电源打开，你就能够经过前面板信号路径导航，
显示器将清楚明了地显示信号从输入至输出各个方面。
前面板从左到右特征以下：
RTA麦克风输入——这个XLR输入是用来连接一个RTA麦克风，RTA麦克风输入钮对应RTA输入接口。LCD显示器——DBX全部操作信息全部会显示在这里。
仪器向导
现在你将全部音频连接全部完成，同时也很熟悉前面板导航系统，你能够通
过使用向导安装系统来优化你系统。该仪器能够让你快速成正确地进行会场设置。向导菜单提供系统设置、自动均衡调整及高级反馈抑制（AFS）。以下带你进入会场设置。
从程序模式下，按下<WIZARD>钮，显示以下：
DriveRack PA WIZARD
System Setup
Auto EQ WIZARD
AFS WIZARD
仪器向导
系统安装
自动均衡向导
AFS向导
系统安装
l 箭头会指向已选中向导设置，要选择三个选项中任何一项，能够转
动<DATA>转钮，假如你处于系统安装情况下，按〈NEXT PG〉钮或是按动〈DATA〉转钮，屏幕将显示：
Input Setup
Select Input as MONO or STEREO
STEREO
输入安装
选择单声道或立体声输入
立体声
l 简单转动〈DATA〉转钮来选择单声道或立体声输入配置。一旦你选择了
输入方法，按下〈NEXT PG〉钮，屏幕将显示以下：
Graphic EQ Setup
Select GEQ as Dual
Mono or Stereo
Dual Mono
图示均衡设置
选择GEQ作为双重
单声道或立体声
双单声道
l 旋转〈DATA〉转钮来选择双重单声道或立体声28个波段图示均衡。一
旦你选择了均衡选项，按下〈NEXT PG〉钮显示以下：
Main Speaker
Select Main PA
JBL SRX
SR4702X Passive
STEREO
关键扬声器
选择主功放
l 旋转〈DATA〉转钮来选择大量已自定义调谐关键扬声器中一个，如
果音箱正在使用而未在菜单中表现，请选择CUSTOM（自定义）。一旦你选择了关键扬声器选项，按下〈NEXT PG〉钮显示以下：
Sub Speaker
Select Sub PA
None
辅助扬声器
选择辅助功放
无
l 旋转〈DATA〉转钮来选择大量已自定义调谐辅助扬声器中一个，一
旦你选择辅助音箱选项，按下〈NEXT PG〉钮显示以下：
High Amplifier
Select an amplifier
Crwn MacroTech 1202
高放大器
选择一个放大器
CRWN宏技术1202
l 现在你能够快捷地选择功放，经过转动〈DATA〉转钮来选择大量已自定
义调谐功放中一个。注意显示器最上面一行既能够是高级、中等也能够是低级，这仅依据你选择音箱设置而定。一旦你选择了你功放调谐项（依据功入型号而定），你将选择具体功放灵敏度设置，假如可操作话。
l 转动〈DATA〉转钮，选择功放制造商具体功放灵敏度设置。一旦设定，
按〈NEXT PG〉钮，你将得到使你功放电平最优化选项。屏幕将显示类似以下所表示：
High Amp level
Adjust level
Same as your amp
25
高放大电平
调整电平
和你功放一致
l 现在你转动〈DATA〉转钮来匹配你功放选择设置。注意，依据你
功放选择，仪器会在最初显示推荐特殊放大器设置，为是得到最大值内部高度。这是用来匹配你放大器和该仪器。注意，假如辅助音箱被包含在音箱选项中，你将被问询辅助低音音箱有没有被桥接或单声道。想要取得更多信息，请参考系统设备和结构获取信息（在附录中）
Low Amp Bridging
Select
Same as your amp
Normal
l 一旦你完成了你功放设置，你能够按〈NEXT PG〉钮，同时你会被要求
选择桥接或依据你低放大器正常设置（假如使用话），屏幕显示以下：
低放大器桥接
选择
和你放大器一致
常规
l 一旦你选择了桥接或单声道，按〈NEXT PG〉会激励〈DATA〉转钮来加载
你新设定。假如你不期望加载设置，既可按〈PROGRAM〉钮，又可使用〈PREV PG〉钮来再次修正你设置，经过使用你选择，仪器将自动生成一个新程序和音箱选项（常常是正确接线类型、界限范围、音箱赔偿均衡、延时调整）。放大器参数常常见来设置限幅器停止扩大削波、均衡交叉电平输出。你可能会发觉依据自己品味及音乐风格要再次调整交叉电平。
自动均衡向导
l 一旦你定制了你系统设置，你现在能进入均衡系统状态。自动均衡向
导自动调整对应系统，经过发出粉红噪声和调整图示均衡，直到RTA匹配一个选定频率特征曲线。在仪器向导菜单下，转动〈DATA〉转钮直到显示以下：
DriveRack PA WIZARD
System Setup
Auto EQ WIZARD
AFS WIZARD
仪器向导
系统安装
自动均衡向导
AFS高级反馈抑制向导
l 既可按〈NEXT PG〉钮又可转动〈DATA〉钮来显示以下：
Auto EQ
Connect mic to RTA
Input。Press RTA
Input button
自动均衡
把麦克风连接至RTA
输入，按下RTA
输入按钮
l 显示器将提醒你连接RTA麦克风到前面板RTA XLR输入接口，按下〈RTA
INPUT〉钮。推荐你使用DBX RTA-M麦克风选项。假如你想跳过前面全部步骤，在程序模式下，按下〈RTA INPUT〉钮，或按下〈NEXT PG〉钮，显示以下（说明书P8页）：
l 你能够依据自动均衡表来选择不一样频率中一个。选项以下：平坦
FLAT、特征曲线RESPONSE A-D、低、中、高精度。一旦你选定了对应所需均衡频率，按下〈NEXT PG〉钮显示以下：
Auto EQ：Prik Noise
MIC Level
Turn Up Level
Pink Level 18dB
自动均衡：粉红噪声
麦克风电平
调高（接通）电平
粉噪电平：18dB
l 现在你将经过调整粉噪电平来使整个房间有粉红噪声。条形图范围由
-30dBu到+20dBu。在操作时确定一下粉噪电平位，使其达成可使用水准。一旦粉噪标准已调整到所需音量，按下〈NEXT PG〉钮，自动均衡调整将会开始。显示器将既显示图示均衡又会显示RTA。顺时针或逆时针转动〈DATA〉转钮，能够在两种模式中切换。同时你也能从中选一个模式后，避免到工具UTILITY菜单中去设置。显示以下（说明书P8页）：
l 就这点而言，仪器能够自动进行房间内均衡设置。假如你使用独立
左右图示均衡，你将取得每边独立自动均衡。假如你使用立体声连接均衡，每边全部将同时均衡，自动均衡能在进程中任何时刻被取消，经过按下〈NEXT PG〉钮，依据完整自动均衡向导菜单，你能经过释放〈RTA INPUT〉钮和按下〈PROGRAM〉钮来返回程序模式。
如需更多相关自动均衡信息能够参阅附录部分自动均衡优化信息。
AFS高级反馈抑制向导
l 仪器同时提供独特AFS（高级反馈抑制）模式，这个独一无二特征
使功放系统中无须要反馈成为过去。这个AFS向导将引导你进入AFS单元固定滤波器安装。在仪器向导菜单中，转动〈DATA〉转钮直到显示以下：
DriveRack PA WIZARD
System Setup
Auto EQ WIZARD
AFS WIZARD
仪器向导
系统安装
自动均衡向导
AFS高级反馈抑制向导
l 按下〈NEXT PG〉钮显示以下：
AFS
Please turn down the mixer gain. Press NEXT PG when done.
AFS
请关小混频器增益，
完成后按下NEXT PG键
l 一旦混频器增益电平降低后，按下〈NEXT PG〉钮显示以下：
AFS
Select Number of fixed filters。 6. F F F F F F L L L L L L
AFS
选择固定滤波器号
l 你现在将使用〈DATA〉转钮来选择固定滤波器号。取值范围0-12。滤
波器总数将保持在12。现场（有效）滤波器数=总滤波器数—固定数目。现场和固定滤波器类型不一样，不一样在于固定模式滤波器会自动被安排一个产生反馈频率，并保持在该频率上直至被用户清除。而在现场模式中，现场滤波器会自动监视、删除现场音频（音乐或演讲）中反馈频率。当全部现场滤波器被使用，她们开始环旋。必需说明是，当一个新反馈被监测并被标识后，第一个现场滤波器便被替换了。这种模式很有益处，因为反馈频率在话筒被移动时可能发生改变，或在会场特征改变时会发生改变。
固定/现场滤波器使用方法将在每个反馈消除效果页面底部被指示。“F”表示可使用固定滤波器，“L”表示可使用现场滤波器。一个有黑底“F”或“L”表示该滤波器正在使用或已经设定。一旦所需号被选中，按〈NEXT PG〉显示以下：
AFS
Select fixed type
Speech
AFS
选择固定类型
演讲
l 这些类型属于Q，灵敏度和演算法类型。这个滤波器经过使用以下公式
建立：Q＝频率/带宽。这意味着一个较高Q将产生一个较窄滤波器。取值有：演讲SPEECH（带宽＝1/5倍频程，且Q = 7.25），音乐低音（窄切口滤波器，带宽＝1/10倍频程，且Q =14.5），音乐中音（很窄切口滤波器，带宽＝1/20倍频程，且Q =29），音乐高音（极窄切口滤波器，带宽＝1/80倍频程，且Q =116）。为了确保反馈被压制在较低频率，AFS能够在较低频率（低于700Hz）放置一个较宽滤波器。一旦所需固定类型被选择，按下〈NEXT PG〉钮显示以下：
Slowly Increase the mixer gain to desired level.
F F F F F F L L L L L L
慢慢增加混频器
增益直到所需电平
l 现在你提升了混频器增益输出至工作电平 ，注意要在没有输入信号进
混频器时提升混频器增益。一旦所需标准已被设定，全部固定滤波器已被分配好，本单元将自动显示出固定滤波器设置已完成页面。假如你已达成了工作电平设置，而全部固定滤波器全部未使用，你可能要返回页面去选择固定滤波器数目及再次调整固定值，方便提供你附加有效滤波器。一旦你已完成设置，将显示以下：
AFS
Fixed Filter Setup.
Done
F F F F F F L L L L L L
固定滤波器设置
完成
l 要返回程序模式，简单地按下〈PROGRAM〉或〈NEXT PG〉钮。需要更多
相关反馈消除信息，请查阅具体参数部分AFS参数。
第二部分
仪器被细致地设计制造以确保各方面理性及感性操作。仪器操作系统以用户感爱好思维方法设计。
2．1基础导航部件
仪器导航方面十分清楚、简明，更关键是：灵活。当操作编辑时，该系统提供你必需三个不一样部件导航：1、FX钮——当你想直接进入任何有效模式时，这组12个FX钮是你关键导航部件。2、NEXT PG和PREV PG翻页按钮——连续按动这两个按钮可使用户从一个页面到另一个页面。3、DATA转钮——数据转钮是用来选择仪器中程序菜单，经过简单转动，数据转钮一样可用来改变所选限定值。按下DATA数据转钮能够在任何目前已选生效模块页面中有效参数间切换。
2．2 FX按钮组预览
PREV PG
PREVIOUS PAGE在目前菜单中移动到前几页
NEXT PG
NEXT PAGE在目前菜单中移动到后几页
EQ
EQ 选择均衡效果菜单。这是定位在交叉部分前均衡。按下该键能够切换 多种前交叉28波段均衡和后交叉PEQ均衡部件。
SUBHARMONIC
SUBHARMONIC（次谐波） 选择次谐波合成器
XOVER
XOVER 选择交叉部分编辑
FEEDBACK
FEEDBACK（反馈） 选择高级反馈抑制效果（AFS）部分
COMP/LIMITER
COMP/LIMITER 选择压缩器和限幅器效果部分。按下该键会从压缩器（前 交叉）移动到限幅器（后交叉）
DELAY
DELAY（延时） 选择线性延时效果部分
PROGRAM
PROGRAM（程序） 这个按钮用来从任何子目录进入程序主屏幕
UTILITY
UTILITY（工具） 选择工具菜单
STORE
STORE（存放） 该按钮用来对程序修改存放
WIZARD
WIZARD（向导） 进入向导设置菜单，包含系统设置、自均衡设置、AFS向导
2．3 均衡导航部分（28-GEQ和PEQ）
为了修改编辑一个程序中使用均衡系统，请参考以下步骤。
在程序模式下，按下EQ键直到EQ均衡可修改。按下EQ键能够在每个通道切换，经过选页键“NEXT PG”和“PREV PG”来寻求已选均衡状态下所需页面。
图详见说明书P13页
2．4 次谐波导航部分
从程序模式中，按下SUBHARMONIC（次谐波）钮，按下数据转钮将选择效果参数进行编辑。
图详见说明书P13页
2．5 交叉导航部分
为了编辑在选择程序中交叉应用参数，请参考以下步骤。从程序模式中，按X-OVER钮。一旦你已达成了交叉模块，导航经过连续按“NEXT PG”和“PREV PG”
钮选择交叉模块页面直至抵达所需页面。
图详见说明书P14页
2．6 反馈抑制导航部分
在程序模式中，按下FEEDBACK反馈键。按下DATA数据转钮选择有效参数进行编辑。
2．7 压缩器/限幅器导航部分
在程序模式中，按下压缩/限幅（COMP/LIMITER）钮来选择压缩器或限幅器模式。一旦你进入交叉模式，按该键能够让你在每个通道中选择使用压缩器（前交叉）或限幅器（后交叉）模式，经过按翻页键在该选项中翻转页面进行设置。
图详见说明书P15页
2．8 延时导航部分
在程序模式中，按下延时DELAY钮，按数据转钮选择有效参数进行修改。
2．9 工具导航部分
在程序模式中，按工具UTILITY钮，按数据转钮选择有效参数进行修改。
2．10 向导导航部分
在程序模式中，按向导WIZARD钮，按数据转钮选择有效参数进行修改
图详见说明书P16页
第三部分 软件 功效操作
操作部分是关键。以下是相关程序功效及操作功效具体描述。
3．1程序定义
第一步要了解就是每个单元包含什么，只有当她们结合时才能称为完整程序。在个性化程序设置中，有若干标准编辑组成完整程序。在运行该单元后，你将处于程序模式标准。这个标准提供给用户目前信息，类似：目前信息路径、效果使用、程序名等。就这点而言，该仪器给你提供一系列程序编辑操作选项。“工具”菜单模式经过使用菜单而不是单一程序部分来引导用户。
3．2 出厂程序导航
该仪器加载了25个厂方程序，使用细致结构化配置。厂方提供清楚简练说明，方便你在急需时查阅。这些程序一样能够用来为用户定制创建自己程序。
选择程序
最快启用仪器方法就是使用厂方提供任意一个程序。当你进入出厂程序时，一个FACT图像会出现在出厂程序名之上。在这个程序模式下，使用〈DATA〉转钮在多种程序中切换。当一个厂方程序被选中后，显示器将清楚地指出其名称，这名称直接和具体利用相关。一旦某个程序被选中，按下〈DATA〉转钮来加载这个程序，显示器将出现以下示图：
图详见说明书P18页
导航模式
功效键许可你直接进入全部编辑和引导功效，含有上述功效按钮以下：
12个功效键（略）
3．3 编辑厂方程序
一旦你找到你想要编辑程序，使用〈PREV PG〉和〈NEXT PG〉键在该模式中翻查。〈DATA〉转钮用来编辑参数值。下图表示压缩器模块内编辑方法：
图详见说明书P19页
注意箭头表示正要进行编辑项目。在目前页面内选择要编辑项目直到箭头指向该项。
一旦你对这些修改满意，仪器许可你保留这些更改，并设置为用户USER程序。能够按〈STORE〉键来保留。显示以下图：
图详见说明书P19页
l 转动〈DATA〉转钮，将会使指示（高亮黑底）移动到目前所需位置
l 按下〈DATA〉转钮，在大小写字母、数字或图标间切换
l 使用〈PREV PG〉和〈NEXT PG〉按键来移动标识位置
l 一旦你想要标题已写完，再按〈STORE〉键，显示器会显示以下：
STORE：ROCK VENUE
Replacing
U1 DJ Setup
PRESS STORE TO ADVANCE
摇滚现场
替换
U1 DJ设置
按STORE键预试
l 转动<DATA>转钮来选择要被替换程序。按下〈STORE〉键现存程序将
被新程序替换。
仪器可存放了25个用户程序和25个厂方程序。
注意：厂商出厂程序不能被修改覆盖。当存放发生在一个厂商程序上时，
你必需存放回一个现存用户程序中。
第四部分 细节参数
4．1前交叉
仪器前交叉均衡部分可被配置成单个或可连接28波段图示均衡。
EQ ON/OFF
打开或关闭GEQ
FLATTEN/RESTORE 变平或恢复
这个参数既能够使GEQ变平又可使恢复成在变平前最终一次对GEQ设定。仪器提供你离开均衡编辑窗口返回时不丢失均衡设定功效。
FREQUENCY（F） 31.5Hz-16.0Hz 频率
这个参数许可你选择28个所提供频率中任何一个。
GAIN（G） -12 to +12dB 增益
这个参数许可你对28波段中任何一个GEQ调整，幅度在5dB增值范围内。
4．2反馈消除器
仪器是DBX家族产品中第一个拥有AFS（高级反馈抑制）反馈消除单元。当话筒信号类似吉它电唱头或话筒被放大器再次反复拾音后，会产生反馈。AFS利用正确频率监测，艺术地处理确切需要去除反馈频率（而不会带出你声音其它大部分）。AFS单元许可用户优化反馈消除。在以前，图示均衡器被用来消除系统反馈，这种方法是可取，但当这方法被正确地测试时，结果表明一个单一1/3倍频程均衡曲线大致去除了信号能源二分之一。在有了AFS后，元件自动地合适地移去反馈，精密AFS滤波只除去频率曲线中一小部分。以下图表表明AFS作为反馈消除器和常规图示均衡器不一样：
图详见说明书P22页
AFS ON/OFF
假如AFS在关闭状态，滤波器被绕过，算法暂停（滤波器没有更新）。假如AFS在打开状态，滤波器激活，依据现有已选模式（固定或现场）来更新。
CLEAR LIVE/ALL 清除现场/全部
这个参数清除滤波器。假如选择清除现场，那么（假如激活）现场滤波器被重新设定。假如清除全部被选定，那么（假如激活）全部滤波器被重新设定。当任一项（清除现场或全部）被选中，第三项参数显示“Start w/Data Wheel”，假如没有选择任何清除，那么将没有内容显示在屏幕上。当用户移至第三条并转动数据转钮（当清除现场或清除全部被选中），那么滤波器再次设定被启用。
MODE-LIVE OR FIXED 现场或固定模式
当模式为固定，算法只对固定滤波器更新，当模式为现场，算法只对现场滤波器进行更新。在固定模式中，滤波器被安排一个产生反馈频率，这么一直保持该频率直到被用户清除。固定模式用于演出前没有任何输入信号时候。在现场模式中，现场滤波器会在整个演出过程中自动探测消除反馈，当全部现场滤波器被使用时，她们开始周转，当然这意味着第一个滤波器设定值被替换，当一个新反馈被探测到，并作出标识，这种方法很有用，因为反馈频率可能因为话筒移动或是现场改变而改变。
TYPE-SPEECH，LOWMUSIC，MEDIUM MUSIC AND HIGH MUSIC
（类型-演讲、低音、中音和高音）
假如固定或现场模式被选定，仪器会读取它类型。选项有：演讲、低音、中音和高音。类型有：Q、灵敏度、算法类型。取值有：（1）、演讲 带宽=1/5倍频程 Q=7.25； （2）、低音 带宽=1/10倍频程 Q=14.5 ； （3）、中音 带宽=1/20倍频程 Q=29； （4）、高音 带宽=1/80倍频程 Q=116。
注意：为了确保反馈被压制在比较低频率上，AFS能够在这些较低频率上（低于700Hz）安放较宽标识滤波器。
NUMBER FIXDE 0-12 数值固定0-12
数值从0-12，滤波器总数目保持在12，现场滤波器数目=总滤波器数—固定数目。假如在滤波器被重设置前发生改变，那么将伴随数目标改变而一个个被重设。比如，假如固定滤波器数目下降，那么最终一个固定滤波器将被重设。一样，假如固定滤波器数目上升（这么现场滤波器数目将下降），那么最终一个现场滤波器将被重设。固定/现场滤波器使用将在每页相关反馈消除效果底部显示说明。“F”代表可用固定滤波器，而“L”代表可用现场滤波器，一个高亮有背景图块F或L表示这个滤波器被设定或正在使用。
LIVE FILTER LIFT（ON/OFF） 现场滤波器提升（开/关）
这个参数用来打开或关闭现场滤波器提升。
LIFT AFTER 5SEC TO 60 MIN 在5秒到60分以后提升
这个参数许可用户安装一个盒子方便在设定时间后现场滤波器会自动地被除去（经过“LIFT AFTER”参数指示），它范围在5秒到60分钟。这个特征很有用，尤其是当使用着话筒移动或有时特征曲线改变时。比如，滤波器几分钟前被安置，却不能在现在有效预防反馈。这个特征除去了部分无须要滤波器来增加声波质量，假如反馈仍在（在移去了滤波器以后），它同时会捕捉它同时作出标识。
4．3 次谐波合成器
次谐波合成器部件是为强化低音BASS在多种专业利用（比如夜总会、舞厅DJ混音、剧院、电影院、音乐录制、现场音乐会扩声等），而精心设计优化工具。其中两个独立次谐波合成器声道频带提供平稳控制和独立低频率增加电路最好结合，这些全部被设计用来从高性能低频率扩声系统中获取最好效果。
SUB-HARMONIC SYNTH ON/OFF 次谐波合成器 开/关
打开或关闭次谐波合成器
0 TO 100% 次谐波合成器 0到100%
这个参数庙宇了次谐波合成器全部电平
24-36Hz AND 36-56Hz（SUB-HARMONIC SYNTH）LEVEL 0 TO 100%
这些个性化控制让你选择有代表性合成频率来加载，调整出和你系统风格对应关键（最终）低音BASS。比如，假如声音太过低沉或太过轰鸣，试着将频率调至36-56Hz电平。假如低沉到最低（作个嘀答声、砰声），试着调低到24-36Hz电平。你可能发觉某个背景设定会一个房间里产生好效果，但在其它地方可能会产生太多轰鸣声，假如这种情况发生，调整所需控制（比如增加一个或另一个声道电平），试验将给出平稳、全部深度扩展低音。记住，你不是在选择一个频率，而是在控制每个频带声道全部电平。
4．4 交叉
交叉是用来反输入信号分成若干频带。这将许可用户在优化频率范围内驱动扩音器并分开每个输出使功放更有效地工作。仪器交叉设置为2*3、2*4、2*5或2*6。附录A.5描述了每个可用交叉设置。高频率输出带有高通滤波器，中低输出也由带有低通、高通滤波器波带经过滤波器组成。当修改交叉参数这一条时，频带将被屏幕左上角高亮H、M或L指示。如高通或低通滤波器正被修改，则会高亮指示。
每个低通滤波器全部有两个限定：
FREQUENCY频率
调整低通滤波器频率范围，从20到20KHz
TYPE 类型
选择滤波器类型，选择BW6、12、18、24按钮类型滤波器，对应于6、12、18、24dB/倍频程；LR12、24LINKWITZ-RILEY类型对应于12或24dB/倍频程
每个高通滤波器全部有三个限定：
FREQUENCY频率
调整高通滤波器频率范围，从20到20KHz
TYPE 类型
选择滤波器类型，选择BW6、12、18、24按钮类型滤波器，对应于6、12、18、24dB/倍频程；LR12、24LINKWITZ-RILEY类型对应于12或24dB/倍频程
GAIN 增益
调整现用波段输出增益。值域为-INF到+20dB。
交叉是立体声连接。调整参数影响现用频带左右输出。就2*3、2*5交叉而言，左右输入被加在一起以产生一个单声道信号，该信号经过低波段经过滤波器处理，经过滤波，单声道信号用来填补左右低波段输出。
4.5 后交叉
除了信号路径前交叉均衡选项，仪器同时也提供2或3个波段参数均衡在交叉部分以后，后交叉参数项目以下：
PEQ ON/OFF
打开和关闭PEQ波段
以下图像表示常量Q参数滤波器，图详见说明书P25页
FLATTEN/RESTORE 变平/恢复
这一项既能够合PEQ变平又能够恢复PEQ到它初始状态。
TYPE 类型
选择PEQ类型参数包含：1、钟型参数 2、H架型-一个架型是HIGH，其它为钟型 3、L架型-一个架型是LOW，其它为钟型 4、LH架型-一个为HIGH型，一个为LOW型，其它为钟型。
BAND（1-3）FREQUENCY 20HZ TO 20KHZ 波段（1-3）频率20HZ 到 20KHZ
选择被选波段参数均衡频率
LEVEL（1-3） -12dB TO 12dB 电平（1-3）-12dB 到 12dB
设置参数均衡峰值
Q（1-3） 0.20 TO 16dB
设置Q或被选参数均衡带宽
4．6 压缩器/限幅器
仪器一样提供压缩、限幅单元。压缩器是一个全带宽立体声压缩器，在交叉前。压缩器可用来紧凑不均匀信号源（类似声乐作品和吉它音）。限幅器在每个立体声输出声道，被放置在那为是对喇叭和放大器保护。注意：限幅器/压缩器门槛表在“工具”部分第二页有具体讲述，它们参数项目以下：
COMPRESSOR 压缩器
压缩器 开/关
打开或关闭压缩器元件
OVEREASY （O） OFF TO 10
OVEREASYR 有10档可用于限幅器。压缩器开始压缩这点成关节点。当压缩器开始忽然降低正超出门槛信号档时，这就叫做“硬节点”压缩。OVEREASYR
（软节点通常这么称呼）是指音量被逐步地压缩。OVEREASYR压缩方法是在信号抵达门槛前开始压缩，在信号电平超出门槛后达成全部压缩。经过它本身特征，。OVEREASYR压缩方法听上去更平稳更自然，有大量用途。当它是你要缓解（自然声或轻）压缩，压缩器提供VARIKNEETM。VARIKNEETM给你提供了可选择10档OVEREASYR压缩（1大多是硬节点，10大多是OVEREASYR方法），这能让你选择你想要动态效果正确节点。
THRESHOLD（T） -40 TO +20dBu 门限值
门限是一档信号电平，在这个标准上该单元开始压缩信号。假如电平定在-10dBu，那么任何一个大于-10dBu信号以原样保留。轻压缩是指只对最响部分检验门限值，重压缩是经过把门限值设置足够低，方便几乎全部信号内容全部经过门限方法来实现。对大多数信号而言，最自然压缩就是当大多数信号内容刚在门限以下，仅波峰超出门限时能够实现。
RATIO（R） 1.0 TO INF:1 比率
比率是指该单元削减超出门限声音信号电平量。2:1比率意味着假如输入信号是超出门限值2dB，那么输出信号将被该单元压缩到超出门限1dB。就轻压缩而言，得选择一个较低比率，而一个重压缩需要一个较高比率。当设为INF:1时，使压缩器以限幅器方法工作。
GAIN（G）-20 TO +20dB 增益
这项参数是用来填补在压缩时增益损失。经过对一个信号重压缩，然后用输出增益来增加该信号，用户可经过创建比其真实情况响声音信号来做到。
LIMITER 限幅器
LIMITER ON/OFF
打开或关闭限幅器部件
OVEREASY （O） OFF TO 10
有10档OVEREASYR 能被用于限幅器。压缩器开始压缩，这点称为“节点”。当压缩器开始忽然降低正超出门槛信号档时，这就叫做“硬节点”压。OVEREASYR
（软节点通常这么称呼）是指音量被逐步地压缩。OVEREASYR压缩方法是在信号抵达门槛前开始压缩，在信号电平超出门槛后达成全部压缩。经过它本身特征，。OVEREASYR压缩方法听上去更平稳更自然，有大量用途。当它是你要缓解（自然声或轻）压缩，压缩器提供VARIKNEETM。VARIKNEETM给你提供了可选择10档OVEREASYR压缩（1大多是硬节点，10大多是OVEREASYR方法），这能让你选择你想要动态效果正确节点。
THRESHOLD（T） -40 TO +20dBu 门限值
门限是一档信号电平，在这个标准上该单元开始压缩信号。假如电平定在-10dBu，那么任何一个大于-10dBu信号以原样保留。轻压缩是指只对最响部分检验门限值，重压缩是经过把门限值设置足够低，方便几乎全部信号内容全部经过门限方法来实现。对大多数信号而言，最自然压缩就是当大多数信号内容刚在门限以下，仅波峰超出门限时能够实现。
4．7 线性延时
仪器提供线性延时，用来填补因为内部扩音组件（如喇叭、扩音器和在扩音器内箱辅助扩声器）所引发信号延时，线性延时同时是高、低不一样频率速度理想填补。线性延时参数项目以下：
DELAY ON/OFF 延时开关
打开或关闭扩音器线性延时
UNITS –SECONDS，FEET OR METERS 单元组——秒、英尺或米
选择测量延时单位
LENGTH 长度
设置扩音器线性延时量。延时长度包含：秒—— 0.00-10.00ms（毫秒），英尺——0.00-11.3 和米——0.00-3.43。精细调整设定为在20us增量，粗调整设定为21us增量。
第五部分 应用指导
应用指导部分提供仪器安装提议，许可你优化单元峰值性能。注意：25个应用程序代表仪器广泛灵活性，这些程序能够逐一地使用或作为针对多种音频应用尝试性辅助样板。
5．1 2*6交叉
HARDWARE 硬件
1、 从混频器输出接到仪器输入
2、 从仪器输出接到选择放大器
3、 确保在打开仪器电源前混频器和功放是关闭。
SOFTWARE 软件
1、 在程序方法下，选择出厂程序 #F10（SR4702 2*6）作为样板或使用向导来设置安装特殊程序。
2、 一旦程序被选中，按下数据转钮来加载程序
展开阅读全文
浙ICP备2021020529号-1 | 浙B2-20240490
