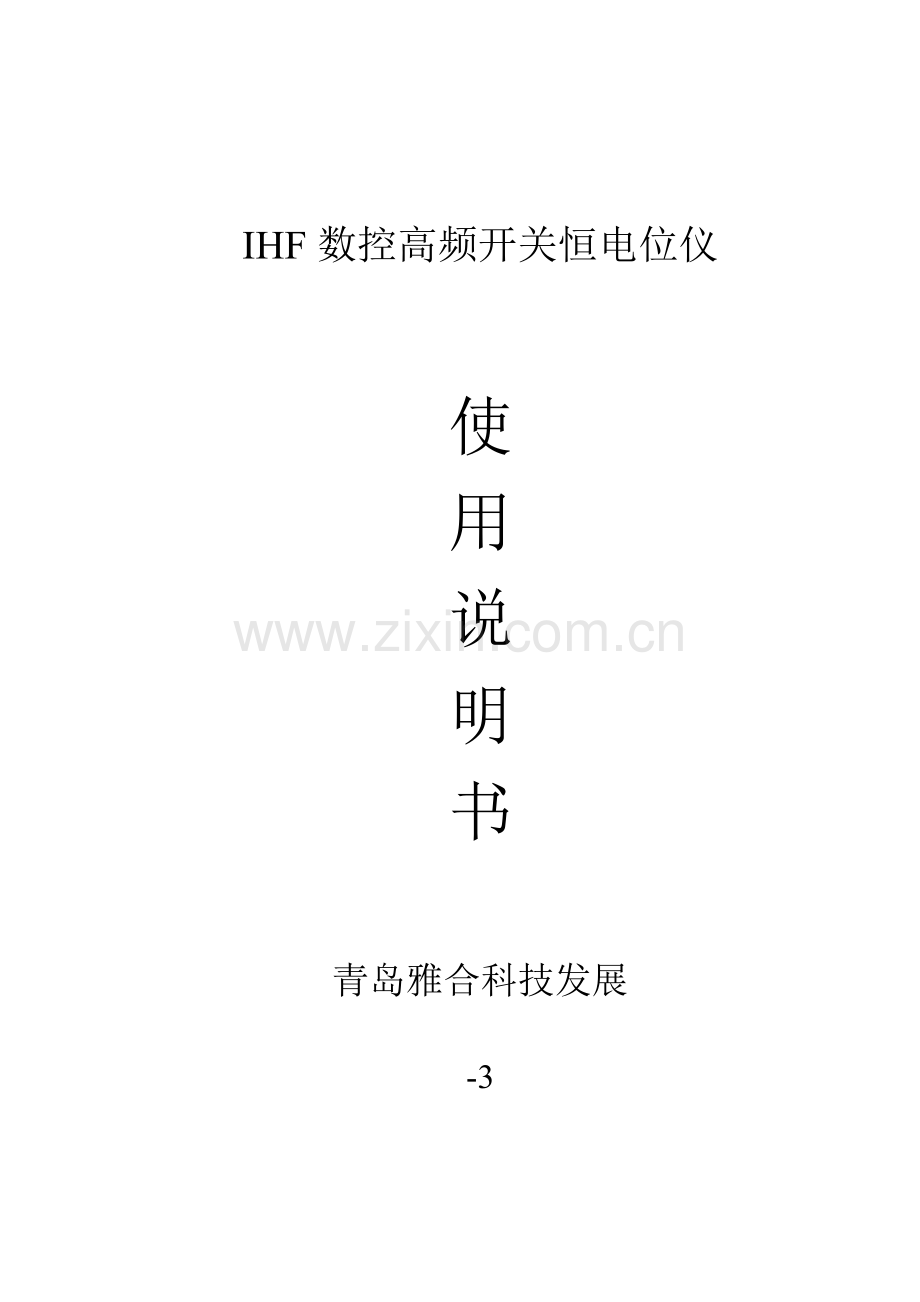

IHF数控高频开关恒电位仪使用说明指导书.doc

IHF数控高频开关恒电位仪

使
用
说
明
书

青岛雅合科技发展

-3
目 录
1. 概 述 1
1.1 产品型号 1
1.2 参考规范及标准 1
2.技术参数 2
2.1环境条件 2
2.2电气条件 3
2.3关键技术指标 3
3.工作原理 5
3.1交流恒电位仪工作原理 5
3.2直流恒电位仪工作原理 6
4.操作说明 8
4.1开机 8
4.2关机 10
4.3恒电位运行 11
4.4恒电流运行 12
4.5断电测试 13
4.6菜单功效简述 13
4.7设备报警 19
4.8外部同时通/断控制 21
5.安全注意事项 22
6.故障分析和处理 23
7.维护和保养 23
附图一 IHF恒电位仪操作面板示意图 25
附图二 IHF恒电位仪前后面板示意图 26
附表三 12芯航空插头接线次序表 27

1. 概 述
IHF系列数控高频开关恒电位仪是最新式强制电流阴极保护电源装置。它以IGBT为关键器件，采取优异数字控制技术和高频开关电源技术完成功率转换。和传统阴极保护电源（磁饱和或可控硅恒电位仪）相比，IHF型数控高频开关恒电位仪含有体积小、重量轻（约为相控电源1/5）、功率因数高、纹波系数低、控制正确、便于联网等一系列无可比拟优势，是可控硅或磁饱和等传统恒电位仪升级换代产品。
IHF系列数控高频开关恒电位仪用于土壤、海水、淡水、化工介质中钢质管道、电缆、钢码头、舰船、储罐罐底、冷却器等金属构筑物强制电流阴极保护系统，也可用于电镀、电解、金属表面处理等。

1.1 产品型号
IHF-□ / □
输出额定电压
输出额定电流
产品代号

示例：IHF- 50/36表示输出电流50A、输出电压36V高频开关恒电位仪。
1.2 参考规范及标准
JB2177 《电化学硅整流器、可控硅整流器》
GBT17478-1998《低压直流电源设备特征和安全要求》
GB50057-94 修订版 《建筑防雷设计规范》
GB8898-1997 《电网电源供电家用和类似通常见途电子及相关设备安全要求》
GB/T 3108-1999《船体外加电流阴极保护系统》
CB * 3220-1984《船用恒电位仪技术条件》
GB/T 3859.1-1993《半导体变流器基础要求要求》
GB/T 191《包装图示储运标志》
GB1904-1996《电力变压器》
GB 4208-1993《外壳防护等级（IP代码）》
GB13028《隔离变压器和安全隔离变压器技术要求》
GB7251.1-1997《低压开关和控制器》
GB/T4728 《标注符号要求》
GB50057-98《结构防雷击保护》
Q/02 YHK002-《IHF数控高频开关恒电位仪》
IEC 76《Power transformers》
IEC 79《Electrical apparatus for explosive gas atmospheres》
IEC 742《Isolating transformers and safety isolating transformers》
IEC 146《Semiconductor converters》
IEC 157《Low voltage switchgear and control gear》
IEC 269《Low voltage fuses》
IEC 117 & 617《Recommended Graphical Symbols》
IEC 1024《Protection of structures against lighting》

2.技术参数
2.1环境条件
1．环境温度 -30℃~+45℃
2．湿度 ≤95%
3．无易燃、易爆和腐蚀性粉尘场所
4．气压 86～106kPa

2.2电气条件
交流恒电位仪对电网要求
单相 AC220V±20%
三相 AC380V±20% 三相四线
交流电源频率波动范围
额定频率： 50Hz(60Hz)
频率波动范围：47.5Hz～63Hz
直流恒电位仪输入：直流24V供电系统
其它供电形式遵照业关键求

2.3关键技术指标
2.3.1 基础性能
1） 恒电位仪有两种控制参比电位调整范围可供用户选择：
一个控制参比电位调整范围为：-2500mV~ 1000mV
另一个控制参比电位调整范围为：-3000mV~ 0mV
电位控制精度： ≤±5mV
2）参比输入阻抗 ≥2ΜΩ；
流经参比电极电流 ≤1µA
3）半载输出纹波系数： ≤1％
4）恒电流控制精度： ≤1%
5）参比电位误差报警： ±50mV
6）抗50Hz干扰： ≥30V（参比和地之间）
抗直流干扰 ≥24V
7）支持双机自动切换
8）在恒电位出现故障时，自动切换到恒电流工作状态。
9）满载工作效率（整机工作效率）≥90％；
10）断电测试功效：通断时间能够由用户调整，缺省设置为通12秒，断3秒；

2.3.2数字通讯和储存
1）运行参数自保持功效：断电停止运行后，恢复供电后仪器在原设定参数下自动开始运行。
2）运行数据存放，数据保留时间大于30年。
3）支持远程模拟信号同时通断控制。
4）支持远程模拟信号远传远控功效。

2.3.3安全性能
1）绝缘电阻 >50 MΩ
2）介电强度 V （输入对输出）
3）噪音 ≤45db

2.3.4保护性能
1）温度保护： 恒电位仪机箱内温度达成65℃，风机全速运行；温度达成85℃时，恒电位仪自动停机降温。保护条件恢复到正常时，设备自动转入正常运行状态。
2）电网保护： 交流恒电位仪保护：当电网电压超出额定30%时，恒电位仪停止运行。保护条件恢复到正常时，自动转入正常运行状态。
直流恒电位仪电源保护：①恒电位仪上电时，直流供电电压低于24V，设备不运行。②输入高压保护： 恒电位仪运行过程中，供电电压高于28V，设备停止运行，当供电电压恢复到27.5V时，设备自动转入正常运行状态。③输入低压保护： 恒电位仪运行过程中，供电电压低于21.5V，设备停止运行，当供电电压恢复到24V时，设备自动转入正常运行状态。
3）限定保护： 输出电压限定 额定输出电压×110%。
输出电流限定 额定输出电流×110%。
参比电位限定 -3000mV~ 0mV或-2500mV~ 1000mV （依据用户要求二者选一）。
4）防雷击保护：在恒电位仪输入、输出、参比端有防雷击保护方法。
5）参比抗干扰保护：在参比端设有参比抗干扰保护，能确保参比端稳定工作。
6）线路板三防（防潮、防盐雾、防毒）
3.工作原理
3.1交流恒电位仪工作原理
恒电位仪原理框图以下图所表示:

说明：
电网输入： 依据容量或系统要求采取单相或三相输入。
工频整流： 工频交流变为工频脉动直流。
输入滤波： 脉动直流平滑和净化。
驱动单元： PWM控制输出，直接控制IGBT。
逆变模块： 直流变换为高频交流，并经过控制开—关时间控制输出。
高频隔离变压： 用高频变压器完成输入和输出隔离，确保用电安全，同时得到需要电压等级。
高频整流： 高频交流变换为高频直流。
输出滤波及采样： 高频脉动直流净化为高质量直流。同时完成输出电压和电流采样，反馈到中心控制单元
参比输入： 参比信号经本单元接入设备
参比信号隔离放大：这是参比信号综合处理系统，经过隔离、放大等过程，参比系统接线方法和信号强弱均不受限制。
本机控制及运行状态显示： 此处完成控制方法，电位、电流设定，开、关机控制。运行状态显示，包含电源显示、运行显示、故障显示。
中心控制单元： 各方数据和指令传入后，确保运行及输出。同时将运行状态进行显示，并依据需要将运行状发送到远方控制中心。
恒电位运行模式以下：参比电位信号经过参比信号隔离放大后进入中心控制单元。中心控制单元依据采样反馈信号，分析比较输入参比电位和预置电位，计算所需发出PWM信号占空比，由PWM信号驱动IGBT,调整IGBT输出。IGBT输出经过高频隔离变压，高频整流，最终经过输出滤波后输出所需电压。同时中心控制单元将运行状态在液晶屏上用汉字显示，依据需要发送到远方控制中心。
恒电流模式类似恒电位运行模式，以下所表示：中心控制单元依据输出采样单元反馈电流信号和预置电流信号比较，，计算所需发出PWM信号占空比，由PWM信号驱动IGBT,调整IGBT输出。IGBT输出经过高频隔离变压，高频整流，最终经过输出滤波后输出预置电流。同时中心控制单元将运行状态在液晶屏上用汉字显示，依据需要发送到远方控制中心。
3.2直流恒电位仪工作原理
恒电位仪原理框图以下图所表示:

说明：
电网输入： 输入电源DC24V。
输入滤波： 脉动直流平滑和净化。
驱动单元： PWM控制输出，直接控制MOSFET。
MOSFET模块： 直流变换为高频交流，并经过控制开—关时间控制输出。
高频隔离变压： 用高频变压器完成输入和输出隔离，确保用电安全，同时得到需要电压等级。
高频整流： 高频交流变换为高频直流。
输出滤波及采样： 高频脉动直流净化为高质量直流。同时完成输出电压和电流采样，反馈到中心控制单元
参比输入： 参比信号经本单元接入设备
参比信号隔离放大：这是参比信号综合处理系统，经过隔离、放大等过程，参比系统接线方法和信号强弱均不受限制
本机控制及运行状态显示： 此处完成控制方法，电位、电流设定，开、关机控制。运行状态显示，包含电源显示、运行显示、故障显示。
中心控制单元： 各方数据和指令传入后，确保运行及输出。同时将运行状态进行显示，并依据需要将运行状发送到远方控制中心。

恒电位运行模式以下：参比电位信号经过参比信号隔离放大后进入中心控制单元。中心控制单元依据采样反馈信号，分析比较输入参比电位和预置电位，计算所需发出PWM信号占空比，由PWM信号驱动MOSFET,调整MOSFET输出。MOSFET输出经过高频隔离变压，高频整流，最终经过输出滤波后输出所需电压。同时中心控制单元将运行状态在液晶屏上用汉字显示，依据需要发送到远方控制中心。
恒电流模式类似恒电位运行模式，以下所表示：中心控制单元依据输出采样单元反馈电流信号和预置电流信号比较，，计算所需发出PWM信号占空比，由PWM信号驱动MOSFET,调整MOSFET输出。MOSFET输出经过高频隔离变压，高频整流，最终经过输出滤波后输出预置电流。同时中心控制单元将运行状态在液晶屏上用汉字显示，依据需要发送到远方控制中心。

4.操作说明
4.1开机
4.1.1恒电位仪单独使用时：
1）确定全部接线正确无误。
2）合上恒电位仪市电断路器。恒电位仪市电指示灯亮。恒电位仪液晶屏先显示LOGO：

数控高频开关恒电位仪－2

青岛雅合科技发展

以后进入主界面，显示：
参比电位：XXXXXX 状态
预置电位：XXXXXX 恒电位
输出电压：XXX XX
输出电流：XXX

此时，恒电位仪已经进入工作状态。
注意：恒电位仪进入工作状态是上次断电前状态，比如：
假如上次断电前，恒电位仪处于“恒电位”“运行”状态，则开机后，自动根据上次设定参数开始运行。此时“运行”指示灯亮，液晶屏状态栏显示“恒电位”、“运行”，仪器应该有电流、电压输出。液晶屏显示图例以下：
参比电位： －0.850 状态
预置电位： －0.850 恒电位
输出电压： 25.3 运行
输出电流： 42.6

假如上次断电前，恒电位仪处于“恒电位”“停止”状态，则开机后，恒电位仪仍然处于“恒电位”“停止”状态，没有输出。液晶屏显示图例以下：

参比电位： －0.470 状态
预置电位： －0.850 恒电位
输出电压： 0.0 停止
输出电流： 0.0

“断电测试”状态，在断电后不保留。假如断电前是“恒电位”“断电测试” ，则恢复上电后，恒电位仪运行在“恒电位”模式。液晶屏显示图例以下：

参比电位： －0.850 状态
预置电位： －0.850 恒电位
输出电压： 25.3 运行
输出电流： 38.6

4.1.2恒电位仪配合控制柜使用时：
1）确定全部接线正确无误。
2）合上恒电位仪市电断路器。
3）合上控制柜后部配电盘上“总开关”，电源指示灯亮。
4）合上控制柜操作面板上电源开关，电压表和电流表有显示，运行指示灯亮。
恒电位仪面板电源指示灯亮。恒电位仪液晶屏先显示LOGO，以后进入主界面。
4.2关机
4.2.1恒电位仪单独使用时：
1）按下恒电位仪操作面板上“停止”键。恒电位仪停止指示灯亮，液晶屏状态栏显示“停止”，恒电位仪停止输出。液晶屏显示图例以下：
参比电位： －0.470 状态
预置电位： －0.850 恒电位
输出电压： 0.0 停止
输出电流： 0.0

2）断开恒电位仪市电断路器。恒电位仪电源指示灯（红色）灭，液晶屏将没有显示，风机也停止工作。
4.2.2恒电位仪配合控制柜使用时：
1）按下恒电位仪操作面板上“停止”键。恒电位仪停止指示灯亮，液晶屏状态栏显示“停止”，恒电位仪停止输出。
2）断开控制柜操作面板上电源开关，控制柜操作面板上恒电位仪停止指示灯亮。恒电位仪电源指示灯灭，液晶屏将没有显示，风机也停止工作。

4.3恒电位运行
1）将恒电位仪开机。（假设上次断电时是“停止”状态，预置电位为 －950mv）
2）“恒电位”按键。液晶屏显示图例以下：
恒电位设置

预置电位： -0.950V

注意：方框表示光标位置，光标移动使用左右键，修改光标所在位置数值使用上下键。
3）设置预置电位，设置操作经过按上下左右箭头完成。液晶屏显示图例以下：
恒电位设置

预置电位： －0.850V

4）按下“确定”按键，恒电位设置完成，并保留预置电位值。液晶屏显示图例以下：
参比电位： －0.470 状态
预置电位： －0.850 恒电位
输出电压： 0.00 停止
输出电流： 0.00

5）按下“运行”按键，恒电位仪开始运行。运行指示灯亮。液晶屏显示图例以下：

参比电位： －0.850 状态
预置电位： －0.850 恒电位
输出电压： 20.9 运行
输出电流： 30.3

4.4恒电流运行
1）恒电位仪开机。（假设上次断电时是“停止”状态，预置电流为30A）
2）按下“恒电流”按键。液晶屏显示图例以下：

恒电流设置

预置电流： 30.00A

3）设置预置电流，设置操作经过按上下左右箭头完成。液晶屏显示图例以下：
恒电流设置

预置电流： 33.00A

4）按下“确定”按键，进入恒电流运行。此时能够继续调整电流输出大小，调整方法同上。此时调整，将直接改变恒电位仪输出电流大小。液晶屏显示图例以下：

恒电流
输出电压：22.3
输出电流：33.0
预置电流：33.00

5）按下“返回”或“确定”键，返回主界面。

参比电位： －0.00 状态
预置电流： 33.0 恒电流
输出电压： 0.0 停止
输出电流： 0.0

6）按“运行”键，进入恒电流运行状态。液晶屏显示图例以下：
参比电位： －0.850 状态
预置电流： 33.0 恒电流
输出电压： 22.3 运行
输出电流： 32.9

4.5断电测试
1）按下“返回”按键，返回主界面。
2）假如需要在“恒电位”模式下进行断电测试，则先将恒电位仪调整到恒电位模式。调整方法参见上面第三条“恒电位运行”。
3） 按下“测试”按键，测试指示灯亮，设备转入断电测试工作状态。初始设置断电参数为“手动恢复”、“通电时间”12秒、“断电时间”3秒。观察运行指示灯和停止指示灯交替点亮，运行指示灯亮12秒，然后停止指示灯灯亮3秒，如此循环。液晶屏显示图例以下：
参比电位： －0.850 状态
预置电位： －0.850 恒电位
输出电压： 20.9 运行
输出电流： 30.3 测试

4）要求人工停止测试，能够再次按下“测试”按键。
注：当停止指示灯亮时，设备停止输出，运行指示灯亮时，设备运行在设定状态，经过观察控制电位值改变过程分析保护效果及参比电极取样是否正常。
4.6菜单功效简述
除开启断电测试功效外，其它功效全部在菜单中全部有，用户一样能够在菜单中完成上述功效操作。进入前面所述相关功效后，其操作和前面介绍步骤相同。以下仅就不一样之处加以说明。
1）进入“菜单”——按“返回”键使恒电位仪回到主界面，按下“菜单”按键，进入菜单。液晶屏显示图例以下：

1．工作模式
2．数据采样
3．通讯设置
4．时间设置

5．报警设置
6．测试设置
7．厂家设置
8．设备编号

9．教授参数
A． 测试存放
B． 反馈控制

2）进入“工作模式”子菜单——按上下箭头键，移动光标到“1. 工作模式”，按下“确定”键，进入子菜单。液晶屏显示图例以下：
工作模式
1． 恒电位
2． 恒电流
3． 恒电压

3）数据采样——按上下箭头键，移动光标到“2. 数据采样”，按下“确定”键，进入子菜单。液晶屏显示图例以下：
数据采样
1．自动采样：停用
2．采样时间：停用
3．文件目录浏览

按 键，液晶屏显示图例以下：

4．数据删除

经过设置，可开启自动采样及采样时间。如开启自动采样。优异入数据采样子菜单，液晶屏显示图例以下：

数据采样
1．自动采样：停用
2．采样时间：停用
3．文件目录浏览

光标在“1.自动采样”，按向右箭头键， “停用”改为“启用”，表示启用自动采样。液晶屏显示图例以下：
数据采样
1．自动采样：启用
2．采样时间：停用
3．文件目录浏览

按 键，移动光标到“2.采样时间”，液晶屏显示图例以下：
数据采样
1．自动采样：启用
2．采样时间：停用
3．文件目录浏览

按“确定”键，移动光标到“停用”，液晶屏显示图例以下：

数据采样
1．自动采样：启用
2．采样时间：停用
3．文件目录浏览

此时，按“停止”键，“停用”改为时间设置。液晶屏显示图例以下：
数据采样
1．自动采样：启用
2．采样时间：00：00：00
3．文件目录浏览

按左右箭头键在时分秒之间进行切换，按上下箭头键进行时间设置。
4）通讯设置——按上下箭头键，移动光标到“3.通讯设置”，按下“确定”键，进入子菜单。液晶屏显示图例以下：
通讯设置
本机地址：0000
奇偶校验：无

按确定键，进入地址设置，设置本机地址。显示以下：

通讯设置
本机地址：0000
奇偶校验：无

按上下箭头进行数值设置，按左右箭头在各位间进行切换。设置好地址后，按确定键返回“本机地址”，按向下箭头进入“奇偶校验”，显示以下：

通讯设置
本机地址：0000
奇偶校验：无

按确定键进入校验设置区。依据程序要求按上下箭头选择奇或偶或无。设置完成后，按确定键返回运行界面，通讯设置完成。
5）时间设置——按上下箭头键，移动光标到“4.时间设置”，按下“确定”键，进入子菜单。液晶屏显示图例以下：
时间设置
[422-75：06：52

按 键，液晶屏显示图例以下：

0000-12-23 23：06：52

6）报警设置——能够手工设置开启或关闭报警功效。
7）改变断电测试参数——按上下箭头键，移动光标到“6. 测试设置”，按下“确定”键，进入子菜单。液晶屏显示图例以下：
测试设置
1． 测试模式：手动
2． 开始日期：-12-12
3． 开始时间：00：00：00

4． 结束日期：-12-12
5． 结束时间：00：00：00
6． 运行时间：012秒

7． 停止时间：003秒

8）厂家设置功效为厂家校准参数用，未经许可，请不要使用。以免将参数调乱，影响仪器正常工作。
9）设备编号——按上下箭头键，移动光标到“8.设备编号”，按下“确定”键，进入子菜单。液晶屏显示图例以下：
设备编号
编号：00000000

10）教授参数——按上下箭头键，移动光标到“9. 教授参数”，按下“确定”键，进入子菜单。液晶屏显示图例以下：
教授参数
1．恢复教授参数
2．设置教授参数

按“确定”键，恢复教授参数成功。液晶屏显示图例以下：
教授参数
恢复教授参数成功

要设置教授参数时，进入主菜单，移动上下箭头键，移动光标到“2.设置教授参数”，按“确定”键，进入设置教授参数提醒框。液晶屏显示图例以下：
教授参数
确定要设置教授参数吗？

按“确定”键，设置教授参数成功。液晶屏显示图例以下：
教授参数
设置教授参数成功

说明：“恢复教授参数”用于恢复上次保留设置内容。“设置教授参数”用于保留已经设置好参数。
11）测试存放——按箭头键，移动光标到“A. 测试存放”，按下“确定”键，进入子菜单。液晶屏显示图例以下：
测试存放
1．测试存放：停用
2．开始日期：-12-12
3．开始时间：00：00：00

4．采样间隔：030毫秒
5．采样组数：1000次

说明：“测试存放”用于断电测试数据采样参数设置。
12）反馈控制——依据恒电位仪负载不一样，经过调整反馈参数，实现反馈速度改变。未避免将参数调乱，影响仪器正常工作，未经许可，请不要使用。
4.7设备报警
电位超限报警：假如控制电位超出预置电位±50mV时，仪器显示电位超限报警，液晶屏状态栏显示“R”。液晶屏显示图例以下：
参比电位：－0.750 状态
预置电位：－0.850 恒电位
输出电压：25.2 运行
输出电流：38.2 R

电流超限报警：假如输出电流超出额定电流105％时，仪器显示电流超限报警，液晶屏状态栏显示“C”。液晶屏显示图例以下：

参比电位：－0.850 状态
预置电位：－0.850 恒电位
输出电压：25.2 运行
输出电流：53 C

电压超限报警：假如输出电压超出额定电压105％时，仪器显示电压超限报警，液晶屏状态栏显示“V”。液晶屏显示图例以下：

参比电位：－0.850 状态
预置电位：－0.850 恒电位
输出电压：25.2 运行
输出电流：45 V

温度过高报警：假如机内温度过高，系统将因为温度保护而自动停机，停机同时，仪器显示温度过高报警，液晶屏状态栏显示“T”。液晶屏显示图例以下：

参比电位：－0.526 状态
预置电位：－0.850 恒电位
输出电压：2.2 运行
输出电流：0 T R

因为温度过高报警时，系统因温度保护停机，通常会造成参比电位达不到预置电位，所以，此时将有两个报警同时显示。

（全部报警全部是声光报警，并在液晶屏上显示报警原因）

4.8外部同时通/断控制
说明：此功效非标准功效，需依据用户要求订制。
4.8.1同时通/断受控条件
1） 必需在恒电位仪上电后才能接收外部通/断控制。
2） 在恒电位仪上电状态下， 发DC0到DC24V改变信号控制恒电位仪运行或发DC24V到DC0V改变信号控制恒电位仪停止工作。
3） 恒电位仪同时通/断端口悬空、或保持低电平DC0V、保持高电平DC24V时，恒电位仪仅受其本身面板控制。
4.8.2工作过程
1） 若恒电位仪在恒电流运行状态时，发DC0到DC24V改变信号给同时通/断端口，恒电位仪仍保持运行。液晶屏显示图例以下：
参比电位： －0.850 状态
预置电流： 33.0 恒电流
输出电压： 22.3 运行
输出电流： 32.9

若发DC24V到DC0V改变信号给同时通/断端口，恒电位仪停止工作，对应运行指示灯熄灭。液晶屏显示图例以下：
参比电位： －0.000 状态
预置电流： 33.0 恒电流
输出电压： 0.0 停止
输出电流： 0.0

此时，若发DC0到DC24V改变信号给同时通/断端口，恒电位仪运行。液晶屏显示图例以下：
参比电位： －0.850 状态
预置电流： 33.0 恒电流
输出电压： 22.3 运行
输出电流： 32.9

2）若恒电位仪在断电状态时，不管发任何改变信号给通/断端口，恒电位仪仍不能运行。即恒电位仪断电状态，不接收外部同时通/断控制。
5.安全注意事项
IHF系列高频开关恒电位仪在设计上符合IEC1010（国际电工委员会颁布安全标准），在使用前，请先阅读安全注意事项：
1） 恒电位仪设计额定输入电压波动范围为额定电压20％。假如市电电网电压波动范围大于20％，请在订货时申明。
2） 接地螺栓要可靠连接，以确保接地良好。
3） 应严格根据接线要求进行线路连接。
4） 恒电位仪和控制柜输入输出接线时，接线端子一定要注意绝缘，以免碰到机壳，造成漏电或短路。
5） 应确保恒电位仪正常散热，恒电位仪后面板应距墙300mm以上。
6） 因为机内有高压，非专业人员不得打开机箱，以免发生危险。

6.故障分析和处理
恒电位仪没有输出时，应根据下列次序检验：
1)检验恒电位仪是否有报警。
2)检验是否停电（配电面板上红色市电指示灯是否亮）。
3)检验运行指示灯（绿色）是否亮，液晶屏上状态栏是否显示运行。假如不亮， 液晶屏也没有显示，则检验恒电位仪市电断路器是否合闸。
4)检验恒电位仪及控制柜输出端子是否连接可靠。
5)检验控制参比是否连接可靠，且控制参比本身工作正常。
6)检验散热风机是否正常工作。
7)检验环境温度是否超出恒电位仪许可范围。

若有双机自动切换控制器及外部同时通断功效时，继续检验以下两项：
8)检验双机自动切换控制器对应指示灯是否显示正常。假如显示不正常，则将控制开关打到“手动”，改用控制柜后部配电盘上手动切换开关进行控制。
9）检验外部同时通断控制信号是否为0V－24V上升沿。

假如以上全部正常，不过恒电位仪仍然没有输出，请速和我们联络。

警告：因为机内有高压，所以非授权专业人员，不得打开机箱进行检修，以免发生危险。
7.维护和保养
日常仪器使用和维护，应保持仪器表面清洁。
每个月用干毛刷清理百叶窗和风机罩上灰尘，清理时应停机。

注意：清洁仪器时不得用湿抹布。

附表：

数控高频开关型恒电位仪和相控型恒电位仪对比表

数控高频开关恒电位仪
相控型恒电位仪
控制方法
数字控制
模拟控制
数据存放
自动统计本机运行数据
无
无线数据 远程通讯
有
无
多机联网
支持几乎无限多台恒电位仪联网使用
少许/无
可维护性
模块化结构，维护简便
必需现场维护
特征器件
DSP、CPLD、AVR、FLASH、IGBT、MOSFET，快恢复二极管，高频磁性材料
一般二极管，可控硅， 工频变压器
效 率
>90%
<70%
体积\重量
小 约为相控恒电位仪1/5，可单人搬运
大 需起重机械搬运
结构形式
台式、卧式、壁挂式
柜式
控制精度
误差≤1%
误差1%～3%
纹波系数
1%以内（全范围）
10%（50%额定输出）
功率因数
>0.9
<0.7
电网适应能力
输出性能受电网波动 影响小
电网改变超出10%，输出稳定度降低，纹波增大

附图一 IHF恒电位仪操作面板示意图

说明：
1） 薄膜按键：共有12个按键，它们是：
运行 停止 恒电位
菜单 恒电流
确定 返回 测试

注意：面板上“菜单”位置是“菜单”键位置。
“测试”键用于开启和停止断电测试。

2） 液晶屏显示运行数据。包含控制电位、输出电压、输出电流等。
指示灯：市电指示灯、运行指示灯、停止指示灯、通讯指示灯、测试指示灯、 告警指示灯、状态指示灯。

附图二 IHF恒电位仪前后面板示意图

说明：
①恒电位仪操作面板
②百叶窗
③市电断路器
④市电输入插座
⑤铭牌
⑥参比接线端子
⑦输出端子- （阴极）
⑧输出端子+ （阳极）
⑨风机罩
⑩接地螺栓
附表三 12芯航空插头接线次序表

12芯航空插头（通讯）

1 (RS485-B)
J4-1(面板TGP0218)
2 (RS485-A)
J4-2(面板TGP0218)
3 (RS232-收)
J5-1(面板TGP0218)
4 (RS232-发)
J5-2(面板TGP0218)
5 （RS232-地）
J5-3(面板TGP0218)
6(报警输出触点A-1 (常开))
J11-1(面板TGP0218)
7(报警输出触点B-1(常开))
J11-2(面板TGP0218)
8(报警输出触点B-2(常开))
J11-3(面板TGP0218)
9(报警输出触点A-2 (常开))
J11-4(面板TGP0218)
10

11(0-24V模拟开关量输入正（+）)
J1-1(隔离板TGP0321)
12(0-24V模拟开关量输入负（-）)
J1-2(隔离板TGP0321)
