排水管网设计项目新版说明书及计算任务书.docx

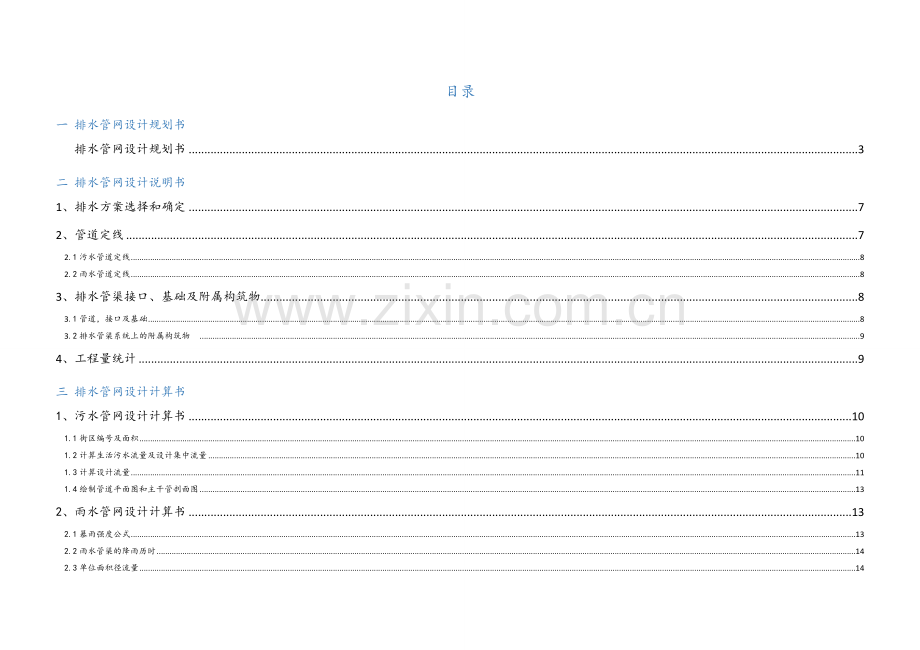

目录
一 排水管网设计规划书
排水管网设计规划书 3
二 排水管网设计说明书
1、排水方案选择和确定 7
2、管道定线 7
2.1污水管道定线 8
2.2雨水管道定线 8
3、排水管渠接口、基础及附属构筑物 8
3.1管道，接口及基础 8
3.2排水管渠系统上的附属构筑物  9
4、工程量统计 9
三 排水管网设计计算书
1、污水管网设计计算书 10
1.1街区编号及面积 10
1.2计算生活污水流量及设计集中流量 10
1.3计算设计流量 11
1.4绘制管道平面图和主干管剖面图 13
2、雨水管网设计计算书 13
2.1暴雨强度公式 13
2.2雨水管渠的降雨历时 14
2.3单位面积径流量 14
2.4雨水设计流量 14
2.5雨水管渠设计参数 14
2.6雨水管道设计流量和水力计算 16
2.7绘制管道平面图和主干管剖面图 17
四 课程设计体会与总结
五 附图
长安通讯产业园雨水管网规划图（A区）
长安通讯产业园污水管网规划图（A区）
长安通讯产业园雨水主干管A剖面图（A区）
长安通讯产业园雨水主干管B剖面图（A区）
长安通讯产业园雨水主干管C剖面图（A区）
长安通讯产业园污水主干管A剖面图（A区）
长安通讯产业园污水主干管B剖面图（A区）

一 排水管网设计计划
1计划依据
1.1相关“西安污水工程专题计划”设计委托书。
1.2《中国城镇计划法》（10月）。
1.3 建设部相关《城市计划编制措施》及《城市计划编制措施实施细则》。
1.4 建设部《建设事业技术政策纲要》建科[]72号。
1.5《西安总体计划》（西安市计划设计研究院，11月）。
1.6《西安道路竖向专题计划》（西安市市政设计研究院，11月）
1.7《西安给水专题计划》（西安市市政设计研究院）。
1.8提供计划区1：1000现实状况地形图（11月）。
1.9计划区路网图（11月）。
1.10《西安市防洪工程计划》（西安市水利建筑勘测设计院，5月）
1.11《西安长安区污水厂可行性研究汇报》（西安市市政设计研究院，1月）
1.11现场实测高程数据（西安市市政设计研究院 ）
1.12采取规范和规程：
（1）《室外排水设计规范》（GB50014-）；
（2）《市政公用工程设计文件编制深度要求》（3月）
（3）《混凝土和钢筋混凝土排水管》（GB/T 11836-1999）
（4）《城市排水工程计划规范》（GBJ0318-）
（5）《室外给水排水和燃气热力工程抗震设计规范》（GB50032-）；
（6）《城市工程管线综合计划规范》（GB50289-98）
2 计划指导思想：
2.1依据城市总体计划要求，结合西安高新技术产业开发区长安通信产业园计划情况，完善区域内排水体系，排水专业根据 “蓄清排污，达标排放，提升排洪标准，增强城市排水能力，形成通畅安全排水系统”指导思想，采取雨污分流制。依据河流、地形、地势、用地布局等划分排水区域，优化雨、污水管网系统，实施组织排水和集中处理。
2.2 保护环境，雨水、污水资源化。
2.3 雨水计划指导思想为渗、蓄、用、排。
3 计划标准：
3.1 采取雨、污分流制。
3.2 充足利用地形，以重力流排水为主，合适设置提升泵站。
3.3 满足环境保护及雨水、污水资源化要求。
4 计划年限、范围及内容：
4.1计划年限： —
4.2计划范围：
此次计划项目北邻西安电子科技大学新校区，南接金沙河，西至西三环南延伸线，东到西沣公路，计划用地南北长约5000米，东西宽约1600米。洨河东西贯穿，将计划用地天然地划分为南北两部分，总计划用地696公顷。
4.3计划内容：
结合西安市第四次排水计划修编，并依据《西安高新技术产业开发区总体计划》实际情况，划分排水区域，进行西安高新技术产业开发区长安通信产业园雨、污水专题计划。
5 计划区域概况：
5.1功效定位：
西安高新技术产业开发区长安通信产业园是高新区关键组成部分，和高新区（主城区内）功效互补，为高新区发展提供空间，完善功效，完整产业链。是集高科技产业园区及高品质人文小区为一体综合产业园区。是西安市高新区未来发展增加点。
5.2人口：计划696平方公里范围内计划人口为10万人。
6自然条件：
6.1气候条件：
所在计划区属暖热带半湿润大陆性季风气候区，四季冷暖干湿分明，无霜期年平均216天，光、热、水资源丰富，是适宜农业生产和多个经营地域。
6.2现实状况地形地貌：
此次计划所在地隶属长安区，在中国陕西省关中平原中部。南依秦岭，北临渭河。地形为山区、山前坡地及平原区三个不一样自然区域。地貌特征为秦岭北麓山前冲积扇，扇缘洼地、黄土台原，渭河阶地及河漫滩地。计划区域内地形为南高北低，东西错落起伏。用地以农田为主，没有形成统一市政排水系统。
6.3水文条件：
洨河东西贯穿，将计划用地天然划分为南北两部分。根据当地水文资料，洨河50年一遇洪水位标高在西三环南延伸段处为416.66m，常水位标高为412.50m，枯水位标高为411.02m，河流由东向西流去，洨河计划区东部50年一遇洪水位标高为418.70m，常水位标高为412.50m，枯水位标高为412.30m。
用地性质
占地面积
（公顷）
所占百分比
（%）
工业用地
112.7
16.2
研发用地
237.8
34.2
居住用地
121.1
17.4
公共设施用地
13.9
2.1
市政用地
6.6
0.9
绿化用地（含水域）
118.4
17
道路广场
85.5
12.2
总用地
696
100
7 用地性质及百分比：

8 污水工程计划：
8.1污水量估计
8.1.1基础设计数据:污水排水标准：比流量 0.693 升/秒·公顷
8.1.2污水计划区域总污水量
依据《西安高新技术产业开发区总体计划》，区域内总污水量应为给水总量90%，基地计划给水总量为7.5万m3 /d，则计划区用水量约为6万立方米/天。
8.2污水管网系统和污水处理厂
此次污水计划区归属于计划长安区污水处理厂分区。针对西安高新技术产业开发区长安通信产业园计划设计日处理污水规模为3.0万立方米/天。长安通讯产业园排水管网采取雨、污分流制。污水主干管沿城市主干路敷设。
此次计划均为新建污水管道，计划管径为污水主干管管径为 DN500 -DN1000 mm。
9 雨水工程计划：
9.1雨水量估计
9.1.1基础设计数据 ：设计重现期为1a，地面集水时间为15min，当地综合径流系数为0.6
9.1.2暴雨强度公式:
9.1.3雨水计划区域总污水量： 经计算得最大雨水设计流量为 18672.75 L/S；此次计划均为新建污水管道，计划管径为污水主干管管径为 DN1200–DN3000 mm。
10管材选定：此次计划污水管道均采取钢筋混凝土管道。其中，d400～d800采取Ⅰ级钢筋混凝土圆管；d1000以上采取Ⅱ级钢筋混凝土圆管。
11 实施方法和提议：
11.1实施方法
11.1.1大力宣传《中国城镇计划法》，提升规化意识。
11.1.2计划方案必需按法定程序经过审批，经审批计划含有法律效力，任何部门和个人必需服从，不得私自更改。
11.1.3大力宣传环境保护、节水关键性，培养公民环境保护意识，大力推行节水方法。
11.2提议
11.2.1因为排水管网系统性，应对其进行统一计划、建设、管理，确保其正常运行。
11.2.2因为排水管网是改善环境，推进城市建设关键确保，应加强对排水管网建设关键性认识，不留遗憾工程。
11.2.3为最大程度地发挥排水管网社会效益，应尽可能先建设下游干管，使城市排水管网有序地逐步完善，最终达成全部普及。
二 排水管网设计说明书
1、排水方案选择和确定
在城市和工业企业中，通常有生活污水、工业废水和雨水。合理地选择排水体制，是城市和工业企业排水系统计划和设计关键问题。它不仅从根本上影响排水系统设计、施工、维护管理，而且对城市和工业企业计划和环境保护影响深远，同时也影响排水系统工程总投资和早期投资费用和维护管理费用。通常排水系统体制选择是一项很复杂很关键工作。排水体制选择应该依据城镇及工业企业计划，环境保护要求，污水利用情况，原有排水设施、水质、水量、地形、气候和水体等条件，从全局出发，在满足环境保护前提之下，经过技术经济比较，综合考虑确定。排水系统体制通常分为合流制和分流制。二者优缺点比较以下表：
排水体制
优点
缺点
适用提议
合流制
直排式合流制
投资低
环境差，污染重
老城市旧城区使用，现不采取
截留式合流制
投资较低，能截留旱季污水
雨季仍有污水进入水体污染环境
旧城改造作为过渡方法使用
完全合流制
环境效应很好
一次投资大，污水处理厂运行困难，超负荷运行时仍会带来环境污染
干旱少雨地域或街道较窄地域使用，通常情况不采取

分流制
完全分流制
环境效应好，系统完善，运行管理方便
一次投资较高
完善排水体制，推荐使用
不完全分流制
环境效应好，一次投资相对较低
雨水系统不完善
小城市建设早期使用

西安高新区长安通讯产业园A区属于新建地域。由原始资料可知，该地域表土0.5m，砂质粘土1.8m，大孔径砂质粘土10m，地下水位在地面以下6公尺，水质无侵蚀性，故地基处理难度适中；路面宽度在40米到60米之间，雨、污干管较易铺设；由当地暴雨强度公式及设计重现期P=1a，地面集雨时间15min，当地综合径流系数0.6，可知雨水径流量大，故雨水排水系统应独立于污水排水系统，符合国家相关内涝防治要求；该地域经济条件很好，分流制排水系统较易实现。总而言之，结合环境条件及当地经济条件并考虑长远发展，雨、污分流制排水体制在该地域适用。
2、管道定线
2.1污水管道定线
(1) 污水管道定线基础标准 ：充足利用城市地形、地质、地貌特点，尽可能在管线较短和埋深较小情况下，让最大区域污水能自流排出。
(2) 污水管道定线考虑原因 ：
地形和用地布局；排水体制和线路数目；污水厂和出水口位置；水文地质条件；道路宽度；地下管线及构筑物位置；工业企业和产生大量污水建筑物分布情况。
(3) 污水主干管定线：
该地域地形东南高西北低，总体坡度较小，无显著分水线，可划分为一个排水流域。依据坡度走向和分界，为给污水立即排出发明良好条件，经分析可设置A,B两条主干管，污水经由街坊支管及干管搜集后分别进入两条 主干管输送至污水处理厂。综合考虑该地域地形坡度，工业企业等集中排水建筑群和污水厂位置，为方便污水支管接入，可在西三环延伸线路部署污水主干管A，在南北一号路部署污水主干管B。具体部署方法见长安通讯产业园污水管网计划图（A区）图纸。
(4)  污水干管定线：
因为各区含有显著坡度走向，故各区污水干管部署宜充足利用这种地形顺坡铺设，使每个小区污水能够自流排出。各区污水经支管系统进入污水干管搜集并经污水主干管汇流至污水处理厂处理达标后排放。具体布 置方法见长安通讯产业园污水管网计划图（A区）图纸。
2.2雨水管道定线
该地域雨水采取管道搜集后直接排入就近水体方法处理，因为各地域汇水区界显著坡度走势清楚，部分区域有逆坡现象，故雨水管道部署采取沿街顺坡部署，使雨水能够被很好搜集和排放。经分析可设置A、B、C三条主干管，雨水经由道路边沟，雨水口，街坊支管及干管搜集后分别进入三条主干管，直接排入就近水体洨河。综合考虑该地域地形坡度，为方便雨水立即排除，可在西三环延伸线路部署雨水主干管A，在南北二号路部署雨水主干管B，在南北一号路部署雨水主干管C。具体部署方法见长安通讯产业园雨水管网计划图（A区）图纸。
3、排水管渠接口、基础及隶属构筑物
3.1管道，接口及基础
（1） 管道：采取钢筋混凝土圆管。
（2） 接口形式：依据实际情况选择管顶平接或水面平接。
（3） 管道基础：分为地基、基础、管座，先做一层砾石沙垫层，然后再做一层混凝土。
3.2排水管渠系统上隶属构筑物
（1） 检验井：通常设在管道交汇处、转弯处、管径或坡度改变处、和直线管段上每隔一定距离处，是便于定时检验隶属构筑物。
（2） 雨水口：用于雨水构筑物，设在交叉路口和路边侧沟，设置间距在25m到50m，具体采取雨水口形式视道路雨水情况及周围环境而定。
（3） 雨水出水口：雨水三条干管末端管底高程分别为：主干管A为421.676m，主干管B为415.457m，主干管B为418.890m，高程均高于洨河常水位412.500m，雨水出水口采取非淹没式，统一采取八字式出水口。
4、工程量统计
表1 关键设备，管材及构筑物一览表

序号
名称
型号及规格
材料
单位
数量
备注
污水排水系统
1
污水管道
DN500-DN1000
钢筋混凝土
段
若干
预制圆管
2
检验井
成品
砖、浆砌
个
若干
预制
3
检修阀
成品
砖、浆砌
个
若干

雨水排水系统
1
雨水管道
DN1200-DN3000
钢筋混凝土
段
若干
预制圆管
2
检验井
成品
砖、浆砌
个
若干
预制
3
雨水箅
成品
铁制
个
若干

4
检修阀
成品
砖、浆砌
个
若干

5
出水口
八字式
砖、浆砌
个
3
非淹没式出水
6
防潮门
成品
铁制
个
3
预防水流倒灌
说明：以上关键设备，管材，构筑物一览表只是在初步设计基础上所做部分初步统计，具体购置及费用预算根据实际施工情况而定。

三 排水管网设计计算书

1、污水管网设计计算书
街区编号
1
2
3
4
5
6
7
8
9
10
街区面积（ha）
13.19
37.21
37.66
36.03
91.06
73.54
73.54
53.69
73.54
100.13
街区编号
11
12
13
14
15
16
17
18
19
20
街区面积(ha)
72.03
72.03
72.03
71.66
112.53
64.73
85.6
71.38
76.78
154.64
1.1街区编号及面积 表2 街区编号及面积

1.2计算生活污水流量及设计集中流量
（1） 居住区生活污水设计流量Q按比流量计算：
依据各区污水量定额n(L/cap.d)和人口密度p(cap/ha)，可求出各区生活污水平均流量即比流量(L/s.ha)
q0=np/86400
式中 q0--比流量(L/s.ha)
n--居住区生活污水定额(L/cap.d)
P--人口密度(cap/ha)
Q=F.q0.Kz
式中 Q--居住区生活污水设计流量(L/s)
q0--比流量(L/s.ha)
Kz--生活污水总改变系数
F--设计管段服务街区面积（ha） 参见表2.
居住区生活污水总改变系数Kz计算公式采取：
Kz=2.7/Q^0.1
式中 Q--居住区生活污水设计流量(L/s)
当Q<5L/s时，Kz=2.3；当Q>1000L/s时，Kz=1.3

（2）设计集中流量计算
设计集中流量计算表
工厂名称
生活及沐浴污水
工业废水
设计集中流量（L/S）
班制
最大班人数（人）
每班工作时数（h）
热车间
通常车间
生活及沐浴污水设计流量(L/S)
日平均产量（t）
单位产品耗水量（m3）
Kd
Kh
占最大班数（%）
淋浴占（%）
占最大班数（%）
淋浴占（%）
工厂甲
2
400
8
15
90
85
40
3.48
18
250
1
1.4
112.86
工厂乙
3
300
8
20
85
80
40
2.72
20
180
1
1.6
69.39
工厂丙
3
210
8
30
80
70
50
2.23
15
400
1
1.5
106.4
1.3计算设计流量
计算参数表
参数
综合生活用水定额(L/(cap.d))
城市单位人口综适用水量指标
人口密度（cap/ha）
街坊污水设计比流量qo（L/s·ha）
数值
250
90%
266
0.693

污水管设计流量计算表
主干管编号
设计管段编号
街坊污水设计流量
集中流量
管段设计流量（L/s）
街坊面积（ha）
街坊污水设计比流量qo（L/s·ha）
平均日平均时流量（L/s）
总改变系数
设计
本段（L/s）
转输（L/s）
本段
转输
累计（ha）
流量
街坊编号
面积
街坊编号
面积
Kz
（L/s）
主干管A
A1-A2
1,6
86.73

86.73
0.693
60.08
1.72
103.38

103.38
A2-A3
2,7
110.75
1,6
86.73
197.48
0.693
136.80
1.57
215.02

215.02
A3-A4
3,8
91.35
1,2,6,7,11,12
341.54
432.89
0.693
299.87
1.44
432.34
69.39

501.73
A4-A5
4,9
109.57
1,2,3,6,7,8,11,12,13,14
576.58
686.15
0.693
475.30
1.37
651.43

69.39
720.82
A5-A6
5,10
191.19
1,2,3,4，6,7,8,9，11,12,13,14
686.15
877.34
0.693
607.74
1.33
810.72

69.39
880.11
A6-K

1,2,3,4，5，6,7,8,9,10,11,12,13,14
877.34
877.34
0.693
607.74
1.33
810.72

69.39
880.11
支管C
C7-C8
11
72.03

72.03
0.693
49.90
1.76
87.63

87.63
C8-C9
12
72.03
11
72.03
144.06
0.693
99.79
1.63
162.39

162.39
C9-A3

11,12
144.06
144.06
0.693
99.79
1.63
162.39

162.39
支管D
D10-D12
13
72.03

72.03
0.693
49.90
1.76
87.63

87.63
D11-D12
14
71.66

71.66
0.693
49.64
1.76
87.23

87.23
D12-A4

13,14
143.69
143.69
0.693
99.54
1.63
162.02

162.02
主干管B
B13-B14
16
64.73

64.73
0.693
44.84
1.78
79.68

79.68
B14-B15
17
85.6
16
64.73
150.33
0.693
104.13
1.62
168.66

168.66
B15-B16
18
71.38
16,17
150.33
221.71
0.693
153.58
1.55
238.34
112.86

351.20
B16-B17

16,17,18
221.71
221.71
0.693
153.58
1.55
238.34

122.86
361.20
B17-B18
19
76.78
16,17,18
221.71
298.49
0.693
206.77
1.50
310.56
106.4
122.86
539.82
B18-B19
15,20
267.17
16,17,18,19
298.49
565.66
0.693
391.84
1.40
548.56

229.26
777.82
B19-K

15,16,17,18,19,20
565.66
565.66
0.693
391.84
1.40
548.56

229.26
777.82

污水管水力计算表
主干管编
号
设计管段编号
流量Q（L/s）
长度L（m）
管径D（mm）
坡度i
流速v（m/s）
充满度
坡降i·L（m）
管底跌落△D（m）
地面标高（m）
水面标高（m）
管内底标高（m）
埋深（m）
地面坡度i
h/D
h(m)
起点
终点
起点
终点
起点
终点
起点
终点
主干管A
A1-A2
103.38
926
500
0.0015
0.76
0.65
0.33
1.388
0.00
424.600
423.188
423.225
421.837
422.900
421.512
1.70
1.68
0.0015
A2-A3
215.02
951
700
0.0015
0.92
0.57
0.40
1.426
0.20
423.188
421.776
421.711
420.284
421.312
419.885
1.88
1.89
0.0015
A3-A4
501.73
935
900
0.0012
1.30
0.66
0.59
1.122
0.20
421.776
422.953
420.279
419.158
419.685
418.564
2.09
4.39
-0.0013
A4-A5
720.82
962
1000
0.0014
1.20
0.69
0.69
1.347
0.10
422.953
421.541
419.154
417.807
418.464
417.117
4.49
4.42
0.0015
A5-A6
880.11
1586
1000
0.0017
1.30
0.75
0.75
2.696
0.00
421.541
421.601
417.807
415.111
417.057
414.361
4.48
7.24
0.0000
A6-K
880.11
505
1000
0.0017
1.30
0.75
0.75
0.859
0.00
421.601
420.370
415.111
414.253
414.361
413.503
7.24
6.87
0.0024
支管C
C7-C8
87.63
805
500
0.0012
0.67
0.64
0.32
0.965
0.00
426.000
424.999
424.620
423.655
424.300
423.335
1.70
1.66
0.0012
C8-C9
162.39
947
600
0.0015
0.85
0.65
0.39
1.420
0.10
424.999
423.587
423.625
422.205
423.235
421.815
1.76
1.77
0.0015
C9-A3
162.39
888
600
0.0020
0.96
0.59
0.35
1.775
0.00
423.587
421.776
422.169
420.394
421.815
420.040
1.77
1.74
0.0020
支管D
D10-D12
87.63
864
500
0.0018
0.82
0.55
0.28
1.555
0.00
423.488
421.809
422.063
420.508
421.788
420.233
1.70
1.58
0.0019
D11-D12
87.23
804
500
0.0013
0.71
0.60
0.30
1.045
0.00
422.914
421.809
421.514
420.469
421.214
420.169
1.70
1.64
0.0014
D12-A4
162.02
888
600
0.0012
0.77
0.65
0.39
1.065
0.10
421.809
422.953
420.459
419.394
420.069
419.004
1.74
3.95
-0.0013
主干管B
B13-B14
79.68
796
500
0.0018
0.76
0.53
0.27
1.432
0.00
428.168
426.756
427.233
425.801
426.968
425.536
1.20
1.22
0.0018
B14-B15
168.66
955
600
0.0014
0.82
0.60
0.36
1.337
0.10
426.756
425.344
425.796
424.459
425.436
424.099
1.32
1.24
0.0015
B15-B16
351.20
930
800
0.0015
1.03
0.63
0.50
1.395
0.20
425.344
423.931
424.403
423.008
423.899
422.504
1.44
1.43
0.0015
B16-B17
361.20
957
800
0.0015
1.05
0.67
0.54
1.436
0.00
423.931
424.232
423.008
421.573
422.472
421.037
1.46
3.20
-0.0003
B17-B18
539.82
1005
900
0.0016
1.18
0.70
0.63
1.607
0.10
424.232
422.778
421.567
419.959
420.937
419.329
3.30
3.45
0.0014
B18-B19
777.82
964
1000
0.0016
1.27
0.72
0.72
1.542
0.10
422.778
421.719
419.949
418.407
419.229
417.687
3.55
4.03
0.0011
B19-K
777.82
1591
1000
0.0017
1.30
0.75
0.75
2.705
0.00
421.719
420.370
418.437
415.732
417.687
414.982
4.03
5.39
0.0008
1.4绘制管道平面图和主干管剖面图
详见长安通讯产业园污水管网计划图（A区）图纸，长安通讯产业园污水主干管A剖面图，长安通讯产业园污水主干管B剖面图。
2、雨水管网设计计算书

2.1暴雨强度公式
当地暴雨强度公式：
式中设计重现期P=1a，地面集雨时间t1=15min，当地综合径流系数0.6
2.2雨水管渠降雨历时
对管道某一设计断面来说，集水时间t由地面集水时间t1和管内流行时间t2两部分组成：
t =t1 + mt2
   式中      t——降雨历时(min)；
t1——地面集水时间(min)，视距离长短、地形坡度和地面铺盖情况而定。该项工程采取15min；
m——折减系数，暗管m=2，明渠m=1.2，在陡坡地域，暗管m=1.2～2。该项工程采取2；
t2－管渠内雨水流行时间(min)。

式中   L——各管段长度(m)；
       v——各管段满流时水流速度(m/s)；
60——单位换算系数，1min=60s。
2.3单位面积径流量

2.4雨水设计流量

2.5雨水管渠设计参数
(1)设计充满度：
雨水管道设计充满度按满流考虑，即h/D＝1。
(2)最小设计流速：
①满流时最小流速不得小于0.75m/s。
②起始管段地形平坦，大于0.6m/s。
(3)最大设计流速：
金属管最大流速为10m/s；非金属管最大流速为5m/s。管渠设计流速应在最小流速和最大流速范围内。
(7)采取管材：
采取钢筋混凝土圆管排水，粗糙系数n＝0.014。
（8）衔接方法：
雨水管道通常采取管顶平接。

雨水汇水面积计算表

主干管编号
设计管段编号
汇水面积F（ha）
本段
转输
累计F（ha）
街坊编号
面积
街坊编号
面积
主干管
A
A1-A2
7
32.79

32.79
A2-A3
1，8,9
86.23
7
32.79
119.02
A3-A4
2,10,11
108.98
1,7,8,9
119.02
228.00
A4-A5
3,12,13
109.22
1,2,7,8,9,10,11
228.00
337.22
A5-A6
4,14,15
103.23
1,2,3,7,8,9,10,11,12,13,18,19,20,21,22,23,24,26,26,27,28,29,30
714.39
817.62
A6-A7
5,16
132.03
1,2,3,4，7,8,9,10,11,12,13,14,15,18,19,20,21,22,23,24,26,26,27,28,29,30
817.62
949.65
A7-A8
6,17
77.88
1,2,3,4，5，7,8,9,10,11,12,13,14,15,16，18,19,20,21,22,23,24,26,26,27,28,29,30
949.65
1027.53
干管D
D9-D10
20
31.42

31.42
D10-D11
19,21,23
77.90
20
31.42
109.32
D11-D12
22,24,26
79.47
19,20,21,23
109.32
188.79
D12-D13
25,27,29
78.29
19,20,21,22,23,24,26
188.79
267.08
D13-A5
18，28,30
110.09
19,20,21,22,23,24,25,26,27,29
267.08
377.17
主干管
B
B14-B15
31,32,34
98.47

98.47
B15-B16
33,35,37
103.56
31,32,34
98.47
202.03
B16-B17
36,38,40
106.63
31,32,33,34,35,37
202.03
308.66
B17-B18
39,41,42
150.76
31,32,33,34,35,36,37,38,40
308.66
459.42
B18-B19
43,45,46,47
162.47
31,32,33,34,35,36,37,38,39,40,41,42
459.42
621.89
B19-B20
44,54
68.18
31,32,33,34,35,36,37,38,39,40,41,42，43,45,46,47
621.89
690.07
主干管
C
C21-C22
48
23.35

23.35
C22-C23
49
21.09
48
23.35
44.44
C23-C24
50
28.80
48,49
44.44
73.24
C24-C25
51
20.97
48,49,50
73.24
94.21
C25-C26
52,53
79.31
48,49,50,51
94.21
173.52
C26-C27
55
25.28
48,49,50,51，52,53
173.52
198.80
2.6雨水管道设计流量和水力计算

雨水管水力计算表
