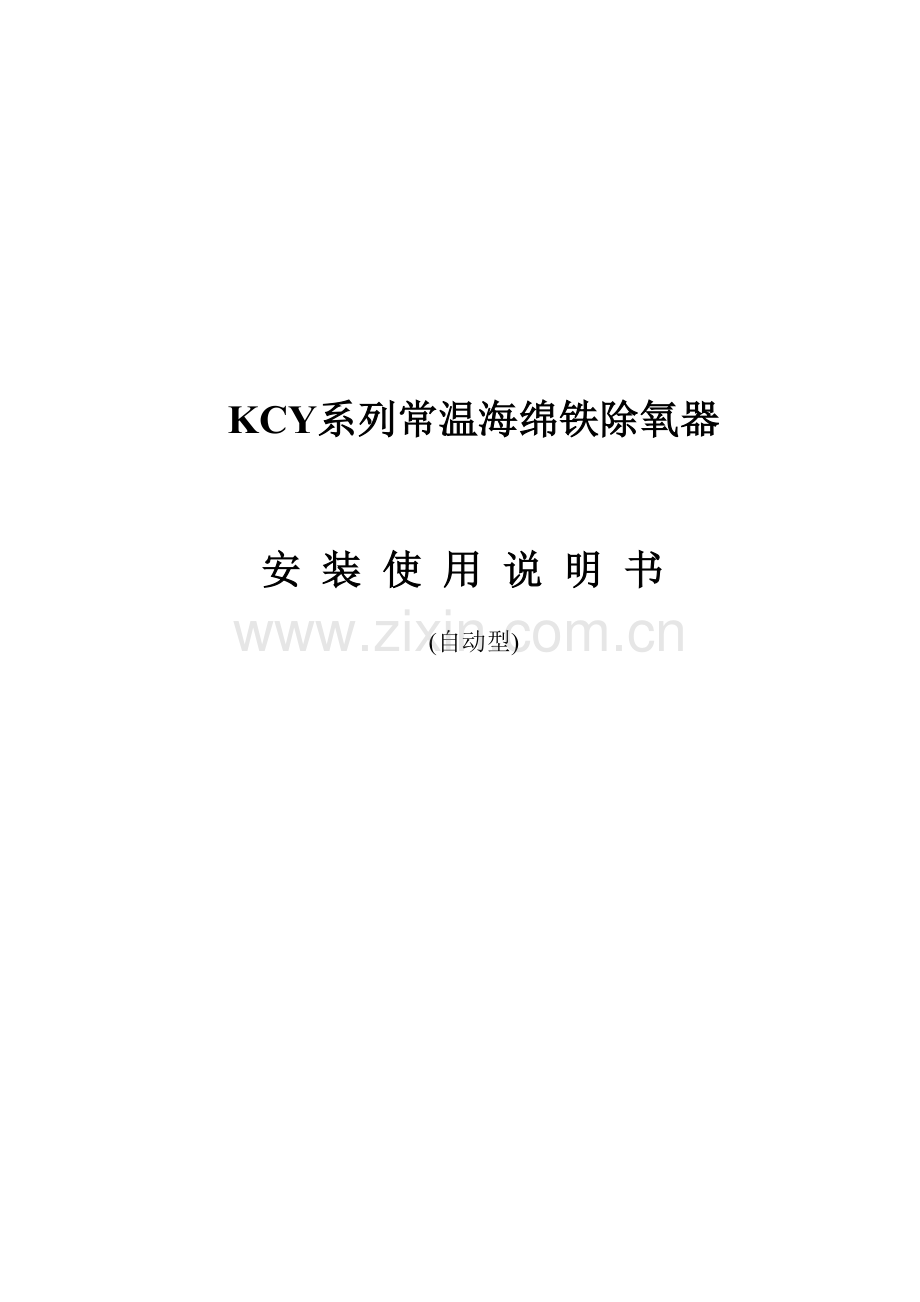

KCY系列常温海绵铁除氧器
安 装 使 用 说 明 书
(自动型)

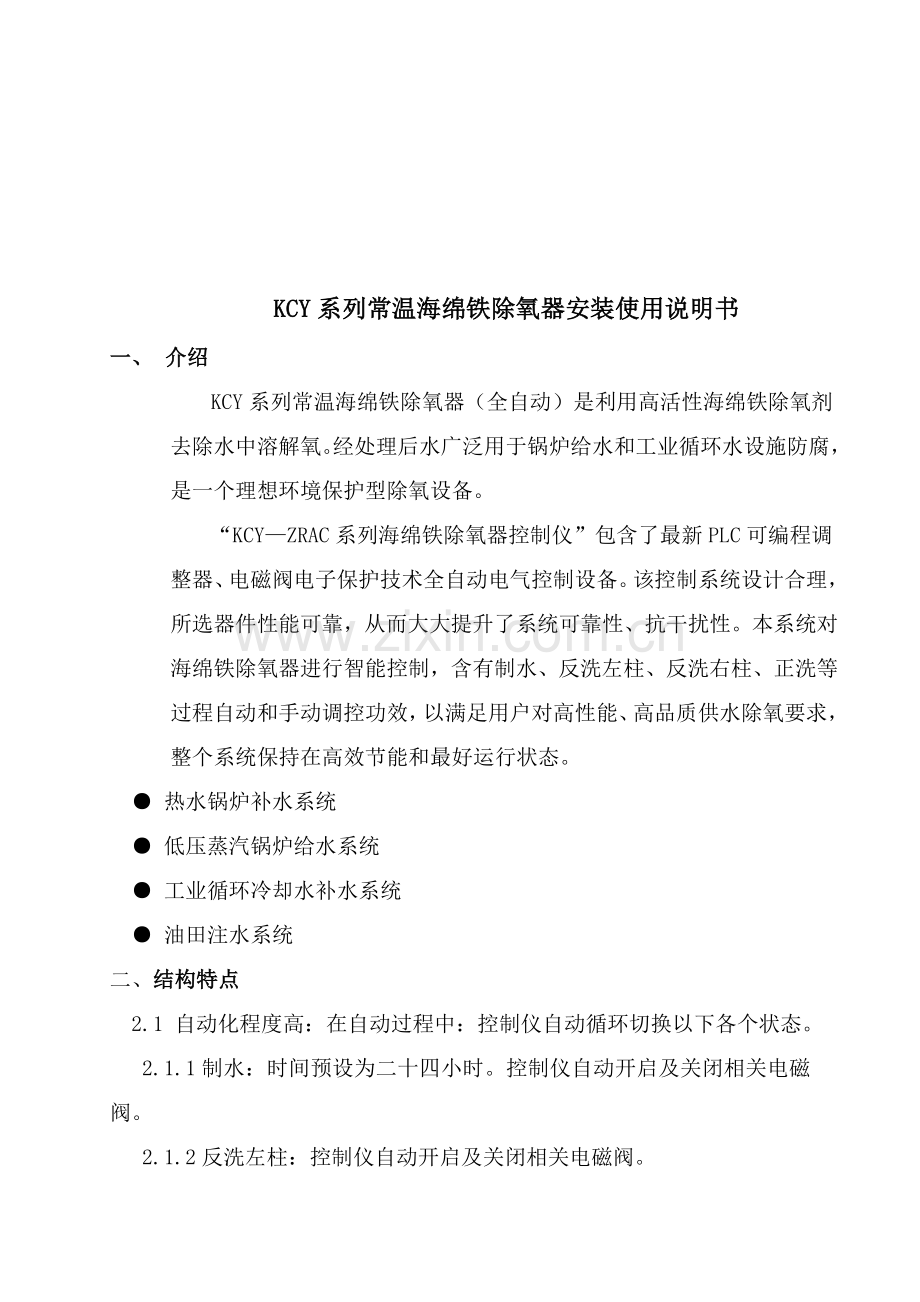

KCY系列常温海绵铁除氧器安装使用说明书
一、 介绍
KCY系列常温海绵铁除氧器（全自动）是利用高活性海绵铁除氧剂去除水中溶解氧。经处理后水广泛用于锅炉给水和工业循环水设施防腐，是一个理想环境保护型除氧设备。
“KCY—ZRAC系列海绵铁除氧器控制仪”包含了最新PLC可编程调整器、电磁阀电子保护技术全自动电气控制设备。该控制系统设计合理，所选器件性能可靠，从而大大提升了系统可靠性、抗干扰性。本系统对海绵铁除氧器进行智能控制，含有制水、反洗左柱、反洗右柱、正洗等过程自动和手动调控功效，以满足用户对高性能、高品质供水除氧要求，整个系统保持在高效节能和最好运行状态。
● 热水锅炉补水系统
● 低压蒸汽锅炉给水系统
● 工业循环冷却水补水系统
● 油田注水系统
二、结构特点
2.1 自动化程度高：在自动过程中：控制仪自动循环切换以下各个状态。
2.1.1制水：时间预设为二十四小时。控制仪自动开启及关闭相关电磁阀。
2.1.2反洗左柱：控制仪自动开启及关闭相关电磁阀。
2.1.3反洗右柱：控制仪自动开启及关闭相关电磁阀。
2.1.4正洗：时间预设为1分钟。控制仪自动开启关闭相关电磁阀。
2.2含有手动功效，当控制仪打在手动状态时可手动调控制水、反洗左柱、反洗右柱、正洗等过程。
2.3 除氧器结构简单，体积小、低位安装、占地面积小、节省基建投资。
2.4常温进水，不须加热。降低能源消耗，运行费用低。
2.5不受进水温度和设备负荷波动影响。
三、 设备安装
3.1安全注意事项
3.1.1控制仪安装时注意事项

A 注意
l 请绝对不要在下述环境下使用和保留。
不然有可能会因故障、损坏、老化等引发火灾等事故。
1. 高温、低温、湿度大场所。
2. 阳光直射到场所。
3. 从电炉等热源直接收热场所。
4. 会受到振动或冲击场所。
5. 可能产生火花机械设备场所。
6. 有粉尘、腐蚀性气体、可燃性气体、盐分、水滴、油雾场所。
7. 室外。
8. 海拔1500m以上场所。
9. 其它类似于上述情况环境。
l 请在运输过程中预防磕碰等现象发生。

3.1.2布线时注意事项

ý 危险
l 请委托专业人员进行布线作业。
如布线不妥，可能会造成触电和火灾。
l 请确定输入电源处于OFF（切断）位置后，方可进行布线作业。
不然有可能会造成触电和火灾。
l 请务必连接好接地线。
不然有可能会造成触电和火灾。
l 请确定本产品额定电压和交流电源电压是否一致。
不然有可能会造成人身伤害和火灾。

3.2 产品确实定
打开包装以后，请确定下述项目：
（1） 根据技术协议来确定产品型号、容量是否和订货一致。
（2） 确定运输过程中有没有损伤凹陷等现象。

！请在确定相关安全方面注意事项后才进行操作。
！不然有引发人身伤害或火灾危险。

3.3设备主体安装
3.3.1 KCY系列常温海绵铁除器管路安装可参考随机附带完工图进行施工。先拆除各管口堵板，同时将各进出管管口和管路连接。管道和设备安装对接前，应清除管路内杂物，以防污物进入除氧器造成堵塞，影响除氧效果。
3.3.2用户在除氧器进水管路上应安装Y型过滤器，预防运行时杂物进入除氧器或损坏电磁阀。
3.3.3设备安装保持水平，设备中心线倾斜不得超出2°。
3.3.4安装完成后，设备和连接管路一并作水压试验。
3.4 电气安装
3.4.1 安装场所
3.4.1.1请安装在清洁干燥场所，避开阳光直射场所及高温多湿、有腐蚀性气体、易燃性气体、油烟和多尘场所。
3.4.1.2请安装在没有振动场所。
3.4.2安装方向和间隙距离
3.4.2.1本控制柜为壁挂式。
3.4.2.2请把控制柜垂直安装在平坦墙面上。
3.4.3 安装方法
请将各个监测点和控制点所需穿线管予埋到控制柜安装位置，然后将控制柜固定坚固。
3.5布线
！进行布线作业之前，请确定安全注意事项。
！不然可能会造成人身伤害和火灾。

3.5.1相关接线问题
3.5.1.1 请委托专业人员进行布线。
3.5.1.2 假如布线不妥，可能会造成触电和火灾。
3.5.1.3 进行接线前请断开输入电源，以万用表等确定无误再进行。
四、加装填料
4.1检验：检验除氧器外部管路是否安装正确，内部构件是否松动损坏。
4.2洗料：将除氧剂倒入加满清水容器，去除除氧剂表面灰尘及泥污。
4.3充填：将洁净除氧剂从除氧器填料口（人孔）加入除氧器，填料高度大于1200mm，通常填充至上视镜中间位置。
4.4充水：打开放空阀，开启电控反洗左柱或反洗右柱按钮，至放空阀排出水后，关闭制水。
4.5浸泡：设备保持充水状态二十四小时。
4.6冲洗：开启电控手动反洗左/右柱，冲刷填料至出清水为止。
4.7正洗：开启电控手动正洗平衡料位。
五、设备运行
5.1运行条件
5.1.1使用前注意事项
5.1.1.1务请在符合标准要求环境（如温度、湿度、振动、尘埃等）下使用。
5.1.1.2首次运转时，请仔细检验布线是否正确。尤其是电源线（输入）和控制线（输出）有没有接错，不然会影响正常使用或造成危险。
5.1.1.3电气元件使用寿命，受设置场所环境温度影响很大，所以使用时降低环境温度是延长使用寿命关键原因。
5.1.2除氧器连接管道、设备本体、电控装置等安装均达成设计要求，并经过分部调试和验收合格。
5.1.3 除氧器水压试验时所加临时堵板均已拆除。
5.1.4供水系统能随时供水，电控系统能随时投入。
5.1.5除氧器周围环境整齐，压力表经过校验合格。
5.2 运行
5.2.1制水过程：控制仪控制开启电磁阀1、6。
制水进（d口）→电磁阀“1”→海绵铁除氧器填料层→电磁阀“6”→制水出（j口）。
5.2.2反洗左柱过程： 控制仪控制开启电磁阀3、2。
反洗水进（a口）→电磁阀“3”→海绵铁除氧器左柱→电磁阀“2”→反洗排水（e口）。
5.2.3反洗右柱过程： 控制仪控制开启电磁阀4、2。
反洗水进（a口）→电磁阀“4”→海绵铁除氧器右柱→电磁阀“2”→反洗排水（e口）。
5.2.4正洗过程： 控制仪控制开启电磁阀1、5。
正洗水进（d口）→电磁阀“1”→海绵铁除氧器→电磁阀“5”→正洗排水（i口）。
1 2 3 4 5 6
ON

5.3控制仪操作
5.3.1接线：详见“电控仪接线示意图”。
5.3.2反洗时间设置：
5.3.2.1拨码开关：当开关处于ON位置时，此时该开关为接通状态。
如右图所表示：开关“1”处于“通”状态，而其它5个为 “断”状态。
5.3.2.2拨码开关“1、2、3”为左柱反洗时间调整,“4、5、6”为右柱反洗时间调整，多种状态以下表：

开 关 1（4）
开 关 2（5）
开 关 3（6）
设置时间（分钟）
断
断
断
2.5
断
断
通
3
断
通
断
3.5
断
通
通
4
通
断
断
4.5
通
断
通
5
通
通
断
5.5
通
通
通
6

5.3.3控制仪操作步骤：操作分手动和自动
5.3.3.1手动：首先把手动/自动按钮打到手动，然后按对应按钮即可实施对应操作。
l 开启制水，控制仪自动开启电磁阀“1”、“6”开始制水过程。
关闭制水，控制仪自动关闭电磁阀“1”、“6”停止制水过程。
l 开启反洗左柱，控制仪自动开启电磁阀“3”、“2”开始反洗左柱过程。
关闭反洗左柱，控制仪自动关闭电磁阀“3”、“2”停止反洗左柱过程。
l 开启反洗右柱，控制仪自动开启电磁阀“4”、“2”开始反洗右柱过程。
关闭反洗右柱，控制仪自动关闭电磁阀“4”、“2”停止反洗右柱过程。
l 开启正洗，控制仪自动开启电磁阀“1”、“5”开始正洗过程。
关闭正洗，控制仪自动关闭电磁阀“1”、“5”停止正洗过程。
5.3.3.2自动：把手动/自动按钮打到自动，控制仪自动循环以下工作过程。
l 制 水：自动开启对应电磁阀，时间预设为二十四小时。
l 反洗左柱：自动开启对应电磁阀，时间由用户设定2.5—6分钟。
l 反洗右柱：自动开启对应电磁阀，时间由用户设定2.5—6分钟。
l 正 洗：自动开启对应电磁阀，时间预设为1分钟。
六、维护和检修

注意!
除受过专业训练维修人员以外，严禁她人触摸控制仪内部器件，不然有触电和受伤危险。
6.1检验项目
l 电磁阀是否根据要求启闭。
l 控制仪是否有异常。
l 现场仪表是否有异常。
l 设备放置厂所是否有异常。
l 各部件是否有异常振动和异常声音。
6.2维护
6.1.1定时或不定时对除氧器各连接阀门检验。
6.1.2定时擦除仪表、阀门及设备外表污物，对设备脱漆部位进行补漆。
6.2检修
6.2.1本除氧器主体部分关键检验和检修项目以下：
6.2.1.1清除设备进水口前Y型过滤器内可能有污物。
6.2.1.2检验除氧器外壁有没有异常变形、裂纹。
6.2.1.3检验填料高度是否在有效位置，填料有没有板结情况。
6.2.1.4定时检修或更换和除氧器连接多种阀门。
6.2.1.5定时对除氧器各仪表进行检验，仪表指示正确，动作可靠。
6.2.2本除氧器电控部分关键检验和检修项目以下：
6.2.2.1本产品是自控设备，用户维护者必需认真阅读说明书，熟悉产品性能，常常检验电控及接线装置。
6.2.2.2本产品自控启停，闲杂人员不得靠近设备（如反洗水泵）及电控箱，以防引发人身伤亡事故。
6.2.2.3 常常检验接地装置。
6.2.2.4在使用过程中如发觉电器元件损坏，应停电源修理或更换，不准在带电情况下操作，以免事故发生。
6.2.2.5本产品使用3-6个月后，应进行必需维护和保养，使用壹年后，应进行全方面检修。
6.2.3 电磁阀使用中关键故障处理以下：
6.2.3.1电磁阀通电后不工作
l 检验电源接线是否不良：重新接线和接插件连接。
l 检验电源电压是否在±工作范围：调至正常位置范围。
l 线圈是否脱焊：重新焊接。
l 线圈短路：更换线圈。
l 工作压差是否不适宜：调整压差或更换相当电磁阀。
l 流体温度过高：更换相当电磁阀。
l 有杂质使电磁阀主阀芯和动铁芯卡死：进行清洗，如有密封件损坏应更换密封件并安装过滤器。
l 液体粘度太大，频率太高和寿命已到：更换产品。
6.2.3.2电磁阀不能关闭
l 主阀芯或铁动芯密封件已损坏：更换密封件。
l 流体温度、粘度是否过高：更换对口电磁阀。
l 有杂质进入电磁阀主阀芯或动铁芯：进行清洗。
l 弹簧寿命已到或变形：更换。
l 节流孔平衡孔堵塞：立即清洗。
l 工作频率太高或寿命已到：改选产品或更换产品。
6.2.3.3其它情况
l 内泄露：检验密封是否损坏，弹簧是否装配不良。
l 外泄露：连接处松动或密封件已坏—拧紧螺丝或更换密封件。
l 通电时有噪声：头子上紧固件松动，拧紧；电压波动不在许可范围内，调整好电压；铁芯吸合面有杂质或不平，立即清洗或更换。
