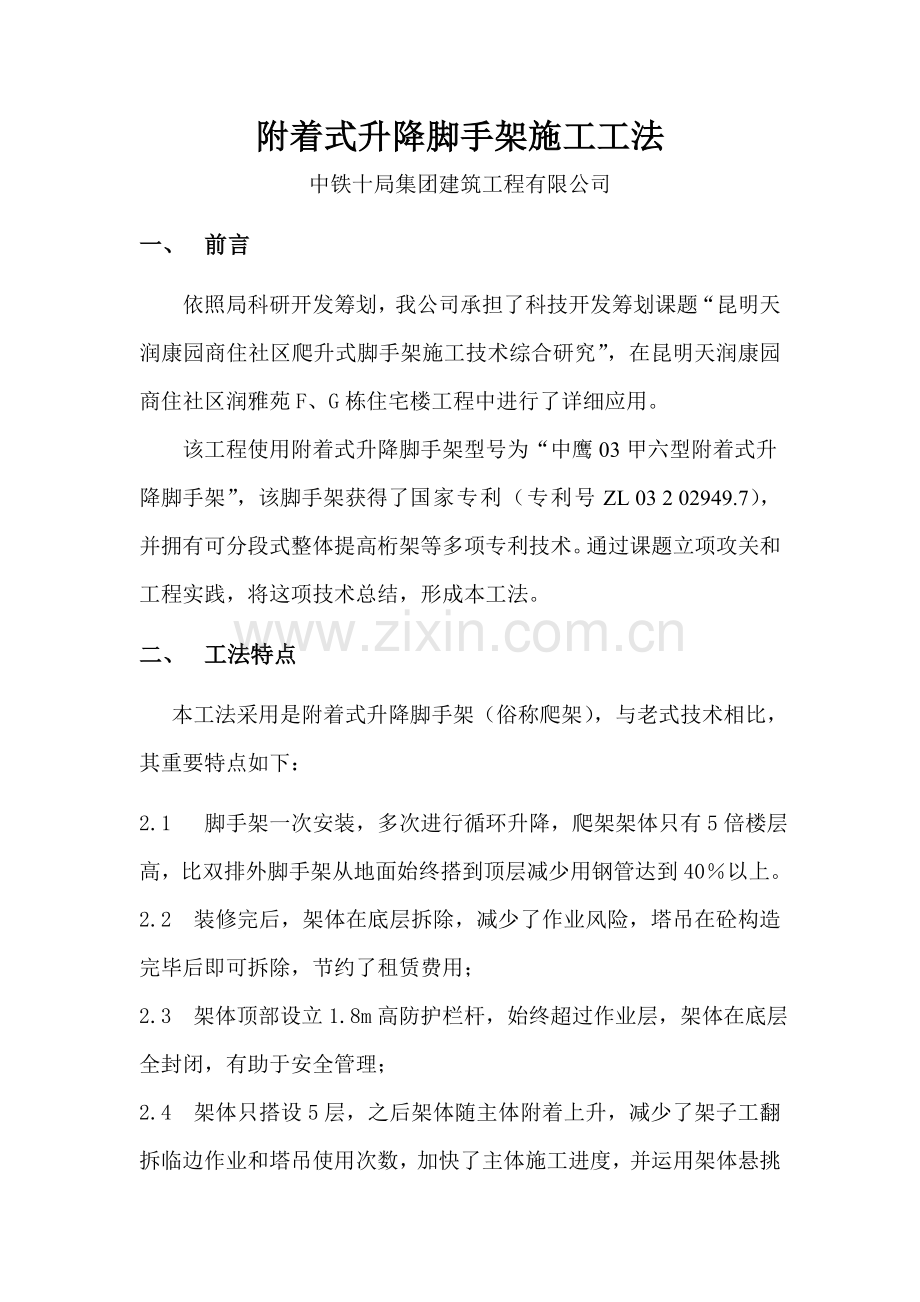

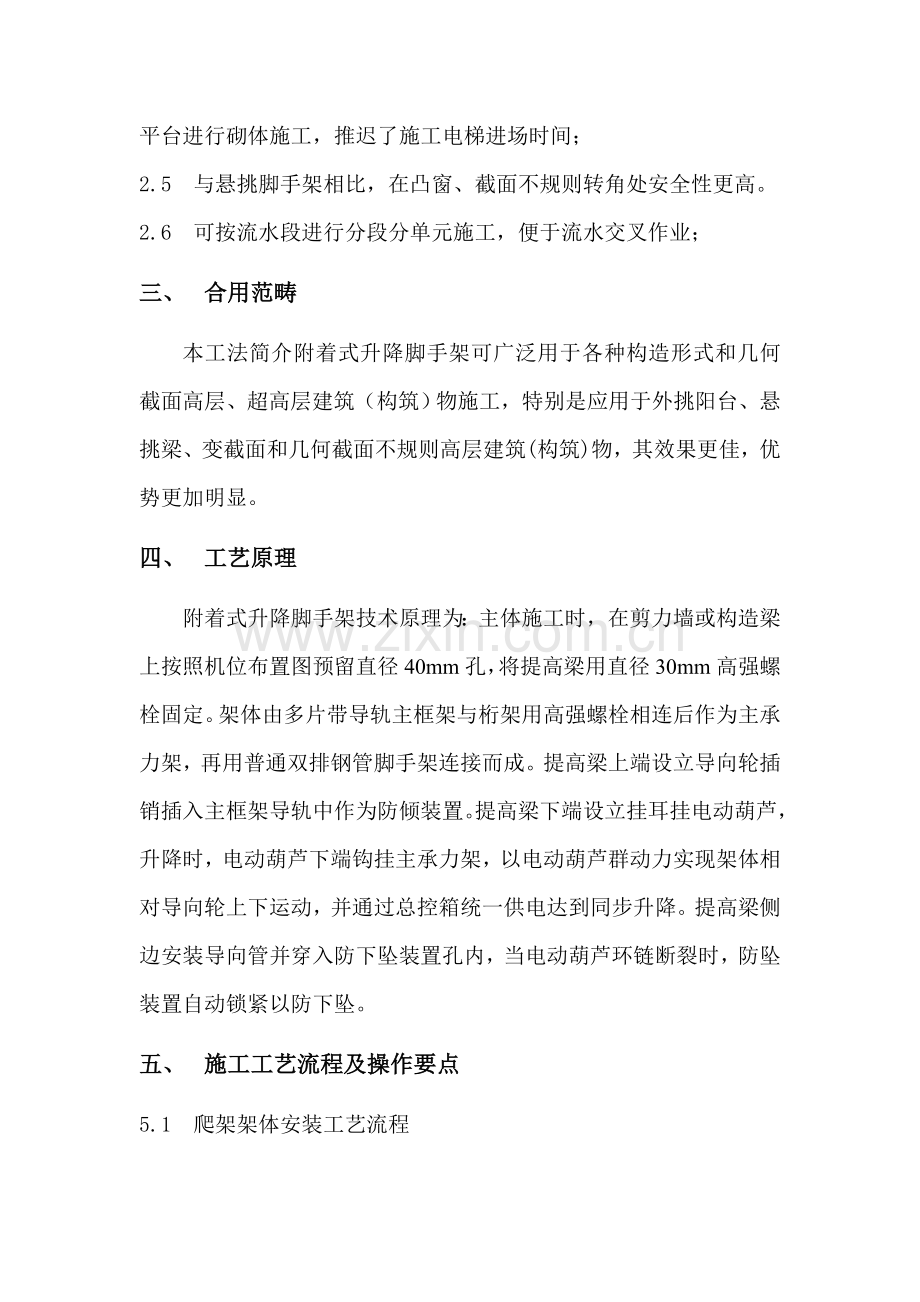

附着式升降脚手架施工工法中铁十局集团建筑工程有限公司一、 前言依照局科研开发筹划，我公司承担了科技开发筹划课题“昆明天润康园商住社区爬升式脚手架施工技术综合研究”，在昆明天润康园商住社区润雅苑F、G栋住宅楼工程中进行了详细应用。该工程使用附着式升降脚手架型号为“中鹰03甲六型附着式升降脚手架”，该脚手架获得了国家专利（专利号ZL 03 2 02949.7），并拥有可分段式整体提高桁架等多项专利技术。通过课题立项攻关和工程实践，将这项技术总结，形成本工法。二、 工法特点本工法采用是附着式升降脚手架（俗称爬架），与老式技术相比，其重要特点如下：2.1 脚手架一次安装，多次进行循环升降，爬架架体只有5倍楼层高，比双排外脚手架从地面始终搭到顶层减少用钢管达到40以上。2.2 装修完后，架体在底层拆除，减少了作业风险，塔吊在砼构造完毕后即可拆除，节约了租赁费用；2.3 架体顶部设立1.8m高防护栏杆，始终超过作业层，架体在底层全封闭，有助于安全管理；2.4 架体只搭设5层，之后架体随主体附着上升，减少了架子工翻拆临边作业和塔吊使用次数，加快了主体施工进度，并运用架体悬挑平台进行砌体施工，推迟了施工电梯进场时间；2.5 与悬挑脚手架相比，在凸窗、截面不规则转角处安全性更高。2.6 可按流水段进行分段分单元施工，便于流水交叉作业；三、 合用范畴本工法简介附着式升降脚手架可广泛用于各种构造形式和几何截面高层、超高层建筑（构筑）物施工，特别是应用于外挑阳台、悬挑梁、变截面和几何截面不规则高层建筑(构筑)物，其效果更佳，优势更加明显。四、 工艺原理附着式升降脚手架技术原理为：主体施工时，在剪力墙或构造梁上按照机位布置图预留直径40mm孔，将提高梁用直径30mm高强螺栓固定。架体由多片带导轨主框架与桁架用高强螺栓相连后作为主承力架，再用普通双排钢管脚手架连接而成。提高梁上端设立导向轮插销插入主框架导轨中作为防倾装置。提高梁下端设立挂耳挂电动葫芦，升降时，电动葫芦下端钩挂主承力架，以电动葫芦群动力实现架体相对导向轮上下运动，并通过总控箱统一供电达到同步升降。提高梁侧边安装导向管并穿入防下坠装置孔内，当电动葫芦环链断裂时，防坠装置自动锁紧以防下坠。五、 施工工艺流程及操作要点5.1 爬架架体安装工艺流程图1 爬架架体安装工艺流程图施工准备，绘制机位图依照机位图位置预留孔搭设托架平台搭设爬架架体安装提高梁、电动葫芦、防外倾导向轮安装防下坠装置检查验收5.1.1 施工前准备：依照建筑物构造形状，流水段划分，考虑架体分段位置，拟定提高梁附着位置；并依照楼体型，雨篷板位置与宽度内侧立杆离墙距离，依照不同距离选取桁架系列。如型1300系列，离墙距离500mm，横距800mm；塔吊及施工电梯位置机位需错开附着壁位置，该位置483.5钢管连接，架体升降通过时暂时拆除并及时恢复；别的依照外墙转角状况尽量按4跨6m间距布置，在外架转角及分段处设立1.5m悬挑跨。5.1.2 搭设托架平台：在需要搭设外架开始层上每隔1.5m预埋托架预埋环。预埋环成几型，环高020cm，宽0mm，弯曲某些mm以上，用2圆钢，标注、处方向为一前一后（图上未明确示意），不为左、右两方向。托架采用架管悬挑，架管一端预留，离墙不得不大于2m，另一端插入预埋环并焊接加固托架水平挑杆，托架内排水平横杆离墙尺寸依照建筑物外形而定，内、外排水平横杆间距为1.1m。图2 钢筋预埋吊环图5.1.3 搭设爬架架体：依照外架设计布置图在地面先将主框架与桁架用M12高强度螺栓分段组装，用塔吊将组装桁架吊装到托架上，调节好主框架位置与机位位置垂直，连接整片桁架并固定，随主体构造上升，用塔吊将主框架二节、三节依次吊装，用M12高强度螺栓将主框架间连接紧固好，并用普通双排钢管脚手架将整个外架连接。（详见图3，图4）普通双排钢管脚手架每段步距高1.8m，共设步，每段为五层楼高，立杆横距0.8m，立杆纵距1.5m。按照机位图规定，先将转角及分段处立杆定位，中间部位立杆直接承插在桁架上方，再每步搭设大横杆，每节桁架两端及中间搭设小横杆，每步搭设栏杆，并在外侧搭设十字剪刀撑；局部加强杆件位置按设计规定搭设。在每步操作平台钢管上，铺设脚手板（1、3、5层铺设安全平网），并用12#铁丝与钢管绑扎牢固。底层操作平台与建筑物楼面之间用竹胶板和8#铁丝做成活动斜板进行封闭。架体底部密封，架内设立水平安全挡板、挡脚板。外架外立面按规定满挂密目网，每三步设立踢脚线。1-主框架第一节，2-主框架第二节，3-主框架第三节，4-法兰盘，用来连接主框架，5-四节间桁架，用螺栓安装在主框架一节1下部，6-悬臂桁架，7-栏杆，8-立杆，用对接扣件安装在桁架上方，9-大横杆图3 爬架正立面图5.1.4 安装提高梁、电动葫芦、防外倾装置：外架搭设到主体施工第三层后，将提高梁用M30370高强螺栓紧固在建筑构造边梁（剪力墙）上并装上防倾防坠导向轮，受力钢丝绳和副绳并调紧调节花兰。5.1.5 防下坠装置做法为：先将防下坠锁紧装置和导向管用2只M12螺栓安装在支座上，其下端穿入主框架第一节加强节点防坠装置1-小横杆，2-大横杆，3-栏杆，4-立杆与桁架连接对接扣件，5-主框架第一节，6-主框架第二节，7-主框架第三节，8-连接主框架法兰盘，9-立杆，10-导向轮，11-提高梁，12-电动葫芦，13-斜拉钢丝绳加固架体，14-带花篮螺栓斜拉钢丝绳，加固提高梁，15-主框架上提高点，16-主框架导轨，17-预留螺栓孔图4 爬架侧立面图孔内，上端穿入提高架支架上，用20轴销穿好并插入开口销，安装好防下坠受控开关8联杆进行调节、并打开受控开关。5.2 爬架提高或下降施工工艺流程图： 图5 爬架提高或下降施工工艺流程图检查挂钩、架体松开所有固定拉结撤离架体上所有活荷载短暂开动葫芦、绷紧链条调节葫芦链条使之受力均匀拆除承力主框架与建筑物钢丝绳连接开机提高或下降，观测同步状况提高到位斜拉钢丝绳固定主框架检查验收后提供使用5.2.1 提高与下降必要按下列顺序操作：1）检查确认主框架上穿墙螺栓紧固和受力状态，两支顶撑受力状态（即两支顶撑松、紧一致），两副导向轮抱住导轮状态，防下坠受控板与否处在启动和锁闭状态，一切与否正常。2）检查确认下部撑杆穿墙螺栓紧固和受力状态，花兰螺栓受力状态（必要出牙3丝以上），两副导向轮合包住导轨状态，电动葫芦定滑轮吊挂状态，一切与否正常。3）检查确认电动葫芦链条已初始拉紧，电动葫芦上链条排列整洁没有压绳现象。4）经工长下令后，拆除主框架上部钢丝绳拉杆穿墙螺栓，将钢丝绳拉杆用12号铁丝扎在主框架上，防止提高过程中碰撞。6）检查确认该层提高或下降没有障碍物阻碍，如有障碍物，一方面将其撤除。7）工长下达提高或下降指令后，即可操作提高或下降。5.2.2 开机提高须按下述顺序进行：1）在确认各机位编号对的，各电机正反转一致，信号发生器编号对的（通过安装、爬机紧机操作来确认）状况下方容许进行。2）合上柜外闸刀开关，推上漏电开关，用三线开关看一次三相电压与否正常。3）依次将插头、插入插座内（控制柜可控最大机位数为21台，局限性21台时多余号数为空号）。4）启动升降开关、外架进入升降状态。各岗位人员随时观测各机位处升降状况，如正常就一次升降到位。5）到位后由指挥员发出到位信号，控制柜人员按下总停键停机，逐台机位安装受力钢丝绳和拉杆穿墙螺栓进行固定，填单验收后工长签字交付使用，并切断控制柜电源。5.2.3 架体提高或降落到位后，取下底部提高梁上轴销拿出防倾导向轮，拆下提高梁上30370附墙穿墙杆，并取下提高梁，用20麻绳翻上或放下提高梁到二次升降预埋位置。提高梁到位后，先装上提高梁紧固附墙穿墙杆，然后装上防倾导向轮逐台机位进行到安装完毕。5.3 架体拆除：一方面拆除桁架上端双排钢管脚手架，边拆除边拆掉安全网及脚手板，普通钢管脚手架拆除完毕后，用塔吊吊住桁架，卸去两端安装螺栓，由塔吊将桁架吊至地面，在地面拆去桁架间水平支撑，安装螺栓和连接螺栓，将桁架拆装。5.4 劳动力组织按照项目法施工原则，组建专业化施工队伍，架子工、电焊工等特殊工种必要持证上岗。见图6图6 重要劳力组织表序号工种人数序号工种人数1项目经理15安全员12施工负责人16质检员13电工17杂工24架子工68电焊工1六、 重要材料与设备图7 每榀（6m）爬架重要材料、设备表序号工种单位数量备注1电动葫芦台27.5T/台，同一品牌2主电控柜台1三相五线制，每段一种3483.5钢管M4424十字扣件个905对接扣件个186旋转扣件个473m0.3m竹跳板块16可用等面积木方代替82m1m10mm竹胶板张396m1.8m密目网床9目/10安全网张311承重主框架片212桁架节413提高钢梁个214钢丝绳根215导向轮个216防坠装置个2七、 质量控制采用本工法，应完全符合建设部颁发建建【】230号文附着升降脚手架管理暂行规定以及行业原则JGJ 5999建筑安全施工检查原则；钢管、型钢、钢板符合碳素构造钢(GB 700)中Q235A钢规定；钢构造焊接工艺符合现行钢构造工程施工及验收规范(GB 50205)、建筑钢构造焊接规程(JGJ 81)或冷弯薄壁型钢构造技术规范(GBJ18)中相应规定，还应做到：1）脚手架立杆垂直度应控制在1/400内，每面脚手架横杆水平高低相差应L/500(L为跨度)。2）扣件节点必要锁紧牢固，安全防护办法必要稳固有效。3）在脚手架安装过程中，随安装高度增长，应采用有效办法，加强脚手架与建筑物稳固连接。4）脚手架内排立杆中心建筑物距离，应符合设计安全和施工规定。5）外架用材料、设备、机具等必要符合有关规范规定。6）附着预留孔位置偏差：机位中心距竖向和水平偏差不得不不大于10；单个机位两只孔中心距竖向偏差不得不不大于10，水平距偏差不不不大于5；单个机位3只孔中距竖向偏差不不不大于20，水平距偏差不不不大于20。7）所有安装螺栓规格应按图选用，不得以小代大；预先上一层润滑黄油后再紧固螺母，以便完毕后拆除以便。八、 安全办法采用本工法，应遵循国家现行编制建筑施工脚手架安全技术原则统一规定(建设部【97】建标工字第20号文献批复)、建筑构造荷载规范(GBJ 9)、建筑施工高处作业安全技术规范(JCJ 80)、建筑安装工人安全技术操作规范(80建工劳字第24号)等原则关于条文，还应同步执行该工程所从属部门各级关于安全法规和文献，并应特别注意如下事项：1）操作工人必要纯熟掌握其工作原理及操作程序，电控柜操作人员必要持有证件上岗，明确岗位职责，制定统一信号并由专人统一指挥。2）升、降前一方面检查一遍外墙面与否有障碍物，脚手架上材料等堆积物必要清除。3）升、降前检查各台电动葫芦链条与否处在拉紧状态，随后将承重托架上部拉结螺栓松动与墙体脱开，并暂时固定扎牢斜拉杆。4）升、降前检查一遍导向滑轮与否牢固可靠，与否符合设计规定。5）操作人员必要坚守岗位，时刻注意电动葫芦动向，发现异常状况，及时告知总台断电，待排除故障后，方可启动。6）在升、降过程中，脚手架上除外架工外，别的人员不得滞留在脚手架上。7）升、降完毕后，应及时观测脚手架水平度，必要时采用电动葫芦局部调节。8）升、降完毕后，斜拉杆与穿墙承重螺栓应紧固，同步脚手架与建筑物应固定，以防架体向外倾斜。9）升、降完毕后，脚手架与建筑物600mm空隙段内立杆用安全网封闭，架底用兜网底部全封。10）待升、降完毕防倾斜，防坠落办法到位，安全网封闭，经双方关于人员验收合格并签字承认后，脚手架方可投入使用。九、 环保办法1）成立施工环境卫生管理机构，在工程施工过程中严格遵守国家和地方政府下发关于环保法律、法规和规章。采用各种消音办法减少施工噪音到容许值如下，同步尽量避免夜间施工。2）建筑垃圾清理，使用封闭专用垃圾道或采用容器吊运，禁止随意凌空抛撒导致扬尘，施工垃圾要及时清运，清运时适量洒水减少扬尘。外运建筑、生活垃圾应用雨布罩盖，做到每道工序工完场清。十、 效益分析采用本工法施工，可以获得明显经济效益和社会效益，重要体当前几种方面：1）昆明天润康园商住社区润雅苑F、G栋住宅楼工程主体用外墙脚手架共计34800平方米，采用爬架可节约29000平方米，平均使用240天，每平方米脚手架含4米架管，3个架扣，架管租赁费0.02元/天米，架扣租赁费0.015元/天米，共计节约架管架扣租赁费29000（40.0230.015）240870000元，节约密目网290001439元，爬架费用900096=864000元，总计节约：870000+39-864000398000元。2）爬架作为高层建筑外脚手架工程施工成套设备,实现了建筑施工机械化、专业化和设备工具化，处在国内先进水平；3）现场无需大面积架料堆场，特别适合于市区狭小地区施工，同步也为现场文明管理和原则化施工创造了良好条件，建筑物四周和外墙较清爽；十一、 工程应用实例昆明天润康园商住社区润雅苑F、G栋住宅楼工程三层以上采用爬架，框架剪力墙构造，建筑面积39000m2，共22层，单层面积1600m2，建筑总高度72.35m。在此工程中，“中鹰03甲六型”爬架由96榀主框架(即96个升降吊点)构成7组爬升架体（见附图3、4），达到了如下效果：1）架体只搭设5层高，不但减少了耗钢量,还节约了大量人力、物力和投资,并且采用了机具进行重复升降,减少了临边作业和吊次,安全防护也严密可靠；2）大大加快了施工进度,最快时每月主体可施工7层，与同地块使用落地外脚手架工程相比，晚开工一种月，还早封顶一种月；图9 润雅苑G栋机位图 编写人：邓俊锋联系方式：
