桩基础综合项目工程监理工作细则.doc

编号：

桩基工程
监理实施细则

项目名称 嘉御豪庭项目（一期）工程
编 制：
审 批：
日 期： 二零一四年五月十日

广州市财贸建设开发监理
嘉御豪庭项目（一期）工程

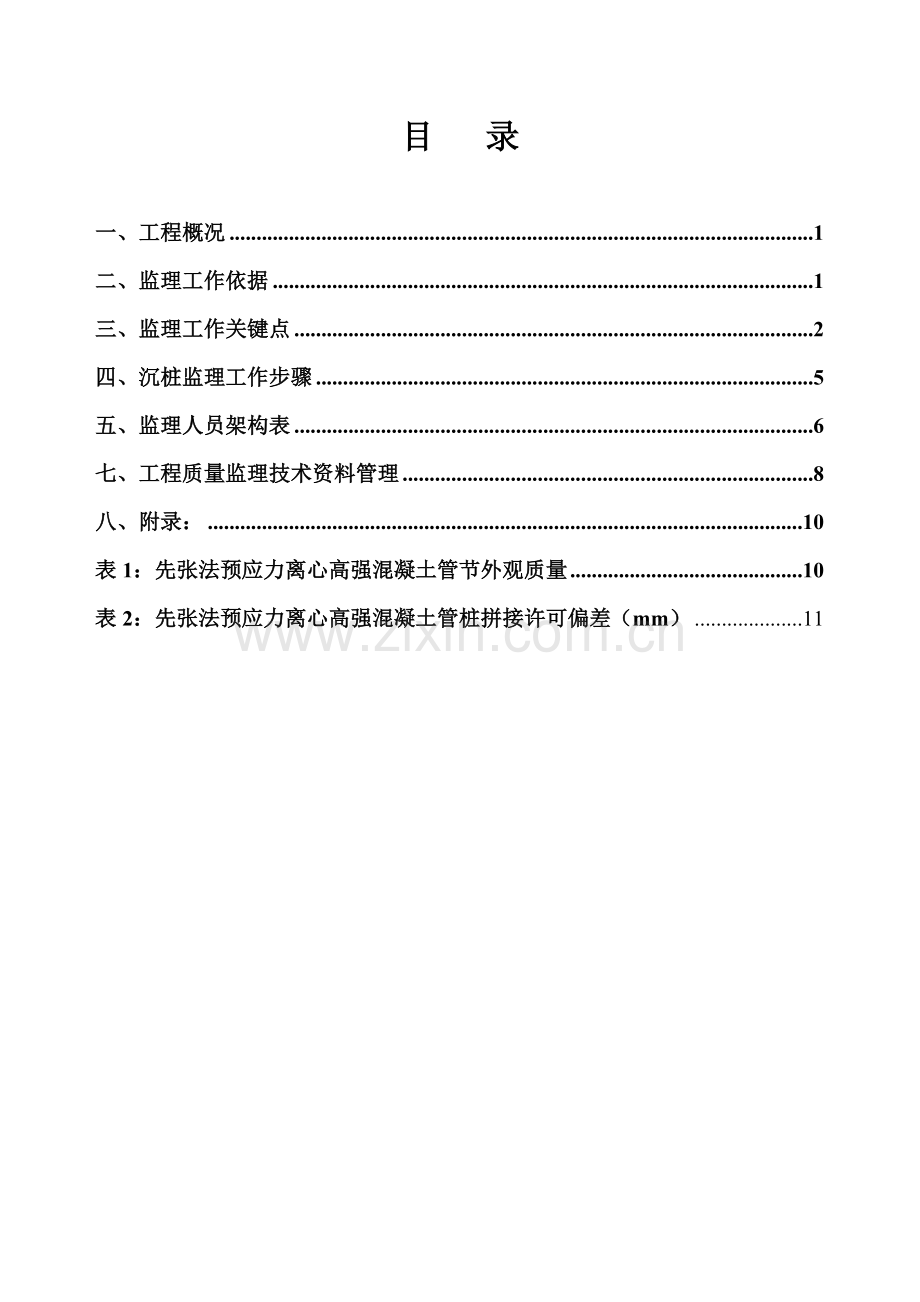

目 录

一、工程概况 1
二、监理工作依据 1
三、监理工作关键点 2
四、沉桩监理工作步骤 5
五、监理人员架构表 6
七、工程质量监理技术资料管理 8
八、附录： 10
表1：先张法预应力离心高强混凝土管节外观质量 10
表2：先张法预应力离心高强混凝土管桩拼接许可偏差（mm） 11
一、工程概况
1.工程概况
1.1项目名称：
嘉御豪庭项目（一期）工程
1.2工程建设地点：
增城市石滩镇横岭村蚊冚
1.3 建设单位:
广州市顺源投资
1.4设计单位:
广州翰华建筑设计
1.5监理单位:
广州市财贸建设开发监理
1.7施工单位：
广东诺厦建设工程
1.8建设工期：
本项目完工日期:26个日历月
1.9投资规模：
协议总价为5880.126856万元人民币
2.0工程概况:
工程总用地面积约35262 m2,总建筑面积约119853 m2，其中高层住宅、裙楼商业及底层商铺约88478 m2，地下室约29525 m2，此面积以最终止算面积为准。
结构形式为框架-剪力墙结构;一层地下车库。地面17层为8栋，28层为2栋，和本期工程项目隶属配套设施等。
二、监理工作依据
1、《建设工程监理规范》（GB50319-）；
2、本工程监理计划；
3、本工程监理协议及施工承包协议；
4、经同意施工设计图纸及相关文件；
5、《工程地质勘察汇报》；
6、总平面图、桩位图及试桩桩位图等资料；
7、《工程测量规范》（GB50026-）；
8、广东省建筑标准图集《先张法预应力混凝土管桩》；
9、《建筑地基基础工程施工质量验收规范》（GB50202-）；
10、广东省标准《建筑地基基础设计规范》（DBJ15-31-）；
11、《钢筋焊接及验收规范》（JGJ18-）；
12、《建筑工程质量检验评定标准》（GBJ301-）；
13、《施工现场临时用电安全技术规范》（JGJ 46-）。

三、监理工作关键点
（一）施工准备阶段监理关键点
1、审查施工承包单位资质及本工程项目领导班子落实情况。
2、审核施工承包单位提交本工程施工组织设计方案及质保体系。
3、本工程施工开工前对测量放样引测坐标点及水准点进行复核。
4、督促总承包单位做好场地平整及排水系统工作，给沉桩单位发明桩基施工良好条件。
5、组织监理人员熟悉本工程设计施工图及其相关规范规程。
6、参与设计交底。
7、审查承包单位上报机械、特殊工种上岗证和资格证。
8、审批施工承包单位提交开工汇报，并经现场核实后会同业主传达开工指令。
（二）沉桩阶段监理关键点
1、依据设计桩位，复核或旁站检验场地内水准点、基准线、控制点测设。桩基施工时，天天应对轴线控制桩进行复测校正。
2、立即检验施工承包单位提供各类型桩出厂质量确保书及试验汇报。
3、督促施工单位对进入现场桩材进行桩外观质量自检，监理实施抽查。避免先施工后报单现象发生。凡不符合规范要求桩材果断不能用于本工程并令其退场。外观质量及许可偏差表见附录。
4、桩堆放场地必需坚实、平整，不受水淹，堆放层数不宜超出三层并用垫木支垫。桩应按种类、规格、型号分别堆放，堆存现场宜距打桩机15M以上。
5、沉桩施工前对测量控制点进行复核并应手续齐全。控制点之间应有良好通视，控制点应选在坚实地面或坚固稳定建筑物上。水准点应选在不致发生沉降位移，不受外界影响，便于使用地方，也可建立在已建成建筑物上。
6、沉桩中控制桩身垂直度偏差，要求施工人员用两台经纬仪交叉成 90°进行观察控制，确保垂直度在0.5%以内，沉桩后检验桩顶标高。
7、查验焊条质保书，焊接质量要求焊缝连续、饱满，不得有凹痕、咬边、焊瘤、夹渣、裂缝等缺点。桩节间隙大于2mm时应用垫片填实焊牢。
8、沉桩过程中若遇异常情况，如：桩身忽然下沉或严重倾斜、桩身裂缝或桩顶严重破碎，油缸累积压力数发生异常时应会同业主、设计单位协商处理。
9、为安全起见，沉桩后桩洞施工方应立即回填。
10、沉桩产生噪声对周围环境影响按广州市相关标准要求实施。
11、因为沉桩挤土对临近建筑物、地下管线影响，应督促沉桩施工单位或相关监测单位对临近建筑物、地下管线进行监测，天天搜集监测数据，发觉沉降、位移、倾斜、裂缝等情况，应采取有效方法。
12、考虑到场地内地下管线，应采取地面防挤沟挖掘及施打应力消散孔。具体施工方案由施工方提出且经管线单位认可方可实施.
13、配合试桩测试工作，对试桩结果进行分析，提出合理化提议。
14、督促做好中间检验和技术复核，和隐蔽工程验收。
15、督促施工单位按国家和广州市相关标准做到安全、文明施工。
16、督促施工承包单位依据施工协议要求总工期，合理安排好施工阶段总月度和每七天进度计划，在确保质量前提下，按时完成沉桩施工。
17、按贯标要求，做好监理资料整理和归档工作。
18、提出本工程桩基工程质量评定汇报。
19、严格实施国家、广州市相关施工安全技术要求，做好现场安全保卫、防火、防盗工作。要求施工单位每七天召开一次安全专题会议并做好统计。同时督促施工单位做到以下几点：
（1）现场醒目处张挂安全示意牌、警告标志；
（2）进入施工现场必需佩带安全帽；
（3）专职安全员负责安全生产工作，实施安全交底制度；
（4）建立安全用电二级责任，严禁电缆线任意乱拉、乱架；
（5）设置消防器材。动用明火必需实施审批制度；
（6）保持场容场貌整齐，进出车辆不得污染周围道路及环境。
四、沉桩监理工作步骤

送桩

终止打桩压桩

接桩

测量定位（定桩位）

桩身对中调直

吊装喂桩

打桩机、压桩机就位
锤击桩
压桩
监理关键点
核验设备合格证及相关参数
要求桩尖离地10cm时调整桩尖是否对准桩位，对好后可打入或压入，打入或压入0.5~1m后停压,用两台成90。角位置经纬仪检验桩垂直度达标后（5‰内）方可继续压入。
做好打桩压桩旁站统计，统计表式附后，本节桩打入或压入离地面0.8~1m时,可接桩，但接桩前必需将桩钢帽,清理洁净，超出2mm间隙时要加垫铁。
当桩被打入或压入土层一定深度或桩尖进入设计持力层一定深度时,可终止打桩或压桩。

焊接接桩除接桩焊条及清理钢帽外,焊接时应严格按规范要求起码三个人同时焊接，以免产生不对称应变。
最终一节桩打到或压到离地面1.5m时,再用钢质送桩器,一直打到或压到桩顶标高符合设计标高为止。送桩器侧面应标出尺寸线,便于观察送桩深度。
检验起吊设备和起吊方法
复核桩位
沉桩步骤

五、监理人员架构表
桩基施工阶段监理人员架构
总监：陈进强

总监代表：郑猛如

监理工程师：何浩杰

监理工程师：曲广源

监理工程师：罗稳泉

监理员：廖木兴

六、质量检验标准规范
桩基础是建筑工程中至关关键结构部分，属隐蔽工程，对质量有严格要求，而影响质量原因又是多方面，有地质资料方面，有桩身材料和结构设计方面，也有制桩和打桩施工管理方面，工序多包含面广，稍有不慎或把关不严就会造成质量事故或产生难以发觉质量隐患，所以要求打桩单位必需严格按标准规范作业。
（一）质量标准
1、桩身质量要求完好，打桩前必需自检，合格后方可使用。
2、桩垂直度许可偏差为1/100。
3、桩位平面位置许可偏差应符合下表要求
4、桩顶标高许可偏差：
桩顶标高许可偏差：截桩后桩顶标高许可偏差为10mm。按标高控制桩，桩顶标高许可偏差为100~50mm。
5、单桩竖向极限承载力标准应达成设计要求。可依据工程关键性地质条件设计要求及施工情况按一定百分比随机抽出一定数量工程桩进行单桩静载荷试验或可靠动力试验。
1
预制桩位平面位置许可偏差
序
号
项 目
许可偏差
（mm）
序
号
项 目
允 许 偏 差
（mm）
1
单排或双排条形桩基
（1）垂直于轴线方向
（2）沿平行轴线方向

100
150
3
承台桩数为2~4根

516根时周围桩
中间桩偏差
100

100
D/3或150 mm
二者中较大值
2
单柱下单桩中心位置
80
4

桩数大于16根桩基中桩周围桩偏差
中间桩偏差为

150
D/2
（二）规范要求
1、沉桩前必需处理架空和地下障碍物，场地平整，排水应通畅，并满足沉桩所需地面承载力。
2、桩机选择应依据地质条件、桩型、桩密集程度、单桩竖向承载力及现有施工条件等确定。
3、送桩器和桩身在同一中心线上，桩插入时垂直度不得超出5‰。
4、打桩次序应按下列要求实施：
（1）对密集墙桩，自中向两个方向或四面对称施打。
（2）当一侧毗邻建筑物或地下管线时，由毗邻建筑物处向另一方向施打。
（3）依据基础设计标高宜先深后浅。
（4）依据桩规格宜先大后小，先长后短。
5、终止沉桩标准：
（1）桩端（指桩全段面）在通常土层时，以控制桩端设计标高为主。
（2）桩端达成坚硬硬塑粘性土，中密以上砂土时，要会同相关单位确定。
6、施工时应符合下列要求：
（1）桩身和送桩中心线应重合。
（2）应避免桩尖靠近硬持力层或桩尖处于硬持力层中接桩。
（3）焊接接桩钢板宜用低碳钢，焊条宜用E43，且应四角点焊固定，然后对称焊接，并确保焊缝质量和设计尺寸。
七、工程质量监理技术资料管理
依据工程质量监理需要，在监理过程中应做好以下资料整理和归档：
1、本工程监理协议；
2、工程地质勘察汇报；
3、桩位测量放线图；
4、桩检测试验汇报；
5、本工程监理实施细则；
6、监理整改通知单、工作联络单；
7、监理工作日志、会议纪要；
8、设计图纸、设计交底图会审、设计变更等技术性资料；
9、监理对桩基工程质量抽检表；
10、桩出厂合格证实并复原材料质保资料及混凝土强度汇报；
11、隐蔽工程验收单；
12、监理工作月报；
13、桩基工程质量评定汇报；
14、其它相关资料。

八、附录：
表1：先张法预应力离心高强混凝土管节外观质量
序 号
项 目
检 查 内 容

1

粘皮麻面
缉捕粘皮麻面和麻面累计面积小于桩总外表面积5‰，每处粘皮和麻面深度小于5mm，且应修补。

2

桩身合缝漏浆
漏浆深度小于主筋保护层厚度，每处漏浆长度小于300mm，累计长度小于桩身长度10%，或对称漏浆搭接长度小于100mm，且应修补。
3
局部磕损
磕损深度小于10mm，每处面积小于50cm2，且应修补。
4
内外表面露筋
不许可。
5
表面裂缝
不得出现环向及纵向裂缝，龟裂及水纹不在此限。
6
桩端面平整度
管桩端面混凝土及主筋墩头不得高出端板平面。
7
断筋脱头
不许可。但预应力筋为钢丝时，断丝和滑脱钢丝数量不得大于钢丝总数3%。
8
桩套箍凹陷
凹陷深度小于10mm。
9
接头及套箍和桩身结合面
漏浆深度小于主筋保护层厚度，漏浆长度小于周长1/4。

表2：先张法预应力离心高强混凝土管桩拼接许可偏差（mm）
序号
项目
许可偏差
检验方法
1
桩身弯曲
≤1/1000且小于30
拉线用钢尺量
2
两端板坡口间隙根部
≤2
用塞尺量
3
坡口错位
≤2
用1m靠尺和塞尺检验
4

+1，-0
用焊接量规尺检验
