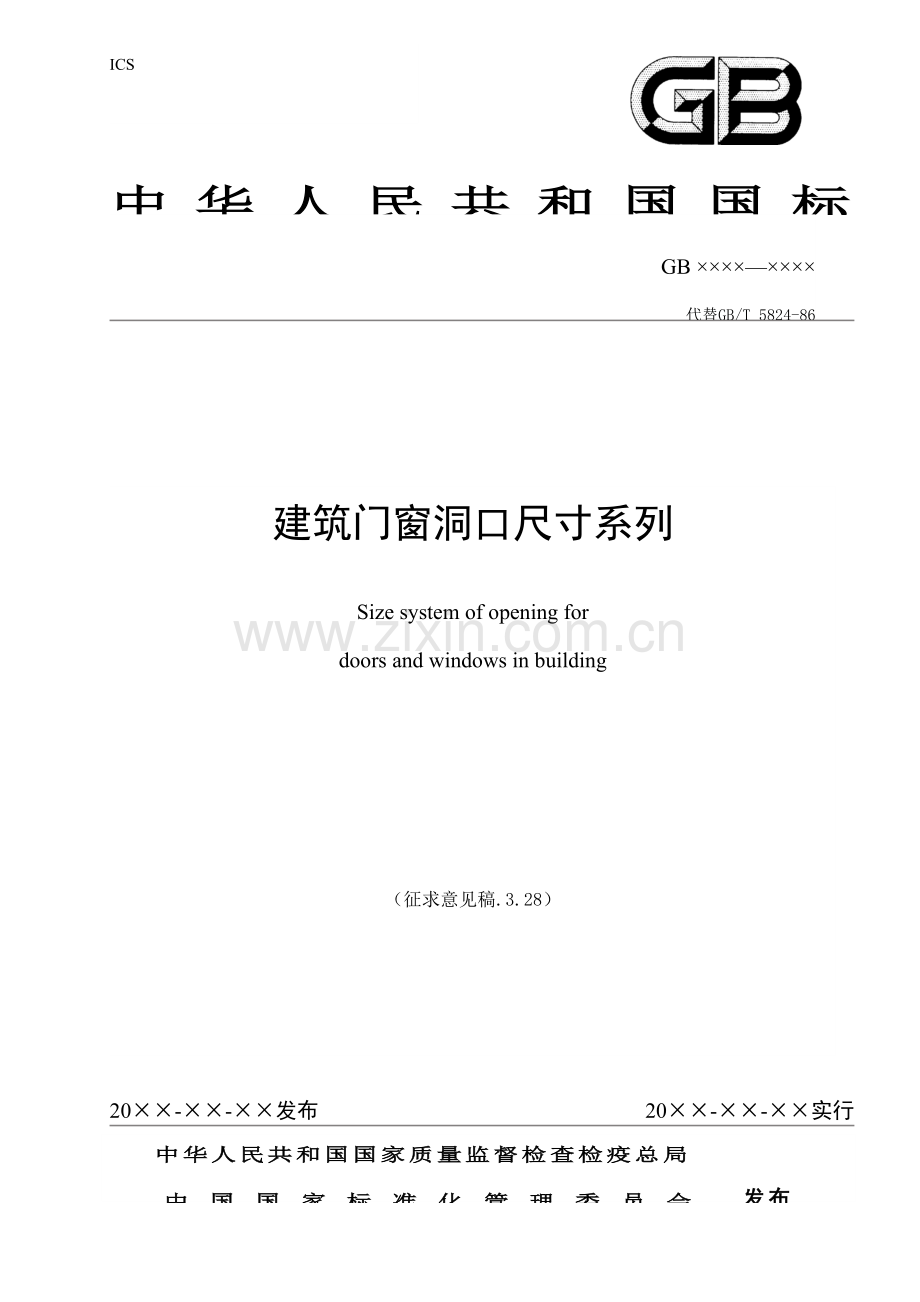

中华人民共和国国家质量监督检查检疫总局
中 国 国 家 标 准 化 管 理 委 员 会 发布
20××-××-××实行
20××-××-××发布
建筑门窗洞口尺寸系列
Size system of opening for
doors and windows in building

（征求意见稿.3.28）

GB ××××—××××
代替GB/T 5824-86
中华人民共和国国标
ICS

前 言
本原则代替GB/T 5824－1986《建筑门窗洞口尺寸系列》。
本原则与GB/T 5824－1986相比重要变化如下：
——删除GB/T 5824－1986第1章前悬置段文字；
——GB/T 5824－1986第1章名称“合用范畴”改为本原则第1章名称“范畴”，并对内容行进了修改，合用范畴取消了构筑物，并删除了GB/T 5824－1986第1.2条内容；
——本原则增长了第2章“规范性引用文献”；
——将GB/T 5824－1986第2章名称“名词解释”改为本原则第3章名称“术语和定义”，增长“门窗洞口标志尺寸”、“ 门窗洞口宽、高基本参数”、“ 门窗洞口宽、高辅助参数”、“ 门窗洞口标志尺寸基本规格”、“门窗洞口标志尺寸高辅助规格”、“基本门”和“基本窗”定义。
——将门窗洞口规格型号由四位数字表达，改为六位数字表达（GB/T 5824－19862.2；本原则3.10）；
——GB/T 5824－1986第4章改为本原则第5章；
——本原则表1建筑门洞口尺寸系列中，取消标志洞宽600mm系列3个基本规格；增长标志洞宽1600mm辅助参数系列；增长标志洞高2200mm、2300mm两个辅助参数系列；
——本原则表建筑窗洞口尺寸系列中，标志洞宽600mm～2400mm3M系列基本参数中，插入1M模数参数级差形成10个标志洞宽辅助参数系列；标志洞高600mm～1500mm3M系列基本参数中，插入1M模数参数级差形成5个标志洞宽辅助参数系列；
——GB/T 5824－1986第4章、第5章内容修改后调节到本原则第7章选用规定中；
——取消GB/T 5824－1986附录A选用须知（补充件），将其中某些内容调节到本原则第5章门窗洞口和门窗宽、高构造尺寸拟定、第6章门窗洞口宽、高定位线拟定；别的内容修改后列入本原则第7章选用规定中；
本原则由中华人民共和国建设部提出。
本原则由中华人民共和国建设部建筑制品与构配件产品原则化技术委员会归口。
本原则负责起草单位：广东省建筑科学研究院 中华人民共和国建筑原则设计研究院
本原则参加起草单位：中华人民共和国建筑科学研究院等

本原则重要起草人：

本原则所代替原则历次版本发布状况为：
——GB5824－1986初次发布。

建筑门窗洞口尺寸系列
1　 范畴
本原则规定了建筑门窗洞口宽度、高度尺寸术语和定义、门、窗洞口尺寸系列及选用规定。
本原则合用于工业与民用建筑各类材质内、外墙体门（涉及落地窗）和窗洞口。
2　 规范性引用文献
下列文献中条款通过本原则引用而成为本原则条款。凡是注日期引用文献，其随后所有修改单（不涉及勘误内容）或修订版均不合用于本原则，然而，勉励依照本原则达到合同各方研究与否可使用这些文献最新版本。凡是不注日期引用文献，其最新版本合用于本原则。
GB/T 5823　建筑门窗术语
GBJ 2 建筑模数协调统一原则
3　 术语和定义
GB/T 5823和GBJ 2确立以及下列术语和定义合用于本原则。
3.1　
门窗洞口（宽度、高度）标志尺寸 coordinating size between opening and frame of window and door
符合门窗洞口宽、高模数数列规定，用以标注门窗洞口水平、垂直方向定位线垂直距离，是门窗宽、高构造尺寸与洞口宽、高构造尺寸协调尺寸，简称门窗洞口标志宽度（B）、标志高度（A），尺寸，单位为毫米。
3.2　
门窗洞口宽、高定位线 width and height position lines of opening for doors and windows
门窗洞口宽、高标志尺寸位置线，是协调门窗与洞口之间互相位置基准。（见图1、图2）
3.3　
门窗洞口宽、高构造尺寸 width and height of structural reveal
门窗洞口宽度、高度设计尺寸，是指洞口净宽（B1）、净高（A1）尺寸。
3.4　
门窗宽、高构造尺寸 width and height of doors and windows
门窗宽度、高度设计尺寸，是指门窗外形宽度（B1）、高度（A1）尺寸。
3.5　
门窗洞口尺寸系列 size system of opening for doors and windows
按GBJ 2规定建筑模数数列所选定建筑门窗洞口宽、高一系列标志尺寸和由它们构成指定规格。
3.6　
门、窗洞口高、宽度基本参数 basic height and width parameter of opening for doors and windows
符合门窗洞口宽度、高度采用水平、竖向扩大模数（3M或6M）数列并经指定标志宽度、高度尺寸。
3.7　
门、窗洞口高、宽度辅助参数 auxiliary height and width parameter of opening for doors and windows
在门窗洞口宽度、高度采用水平、竖向扩大模数（3M或6M）数列中，插入不大于该数列模数基数模数参数级差形成并经指定标志宽度、高度尺寸。
3.8　
门、窗洞口标志尺寸基本规格 coordinating basic specification of opening for doors and windows
门窗洞口宽度、高度均为基本参数洞口标志尺寸规格。
3.9　
门、窗洞口标志尺寸辅助规格 coordinating auxiliary specification of opening for doors and windows
门窗洞口宽度、高度中至少有一种为辅助参数洞口标志尺寸规格。
3.10　
门窗洞口规格型号 ordinance of opening for doors and windows
以门窗洞口标志宽度和高度千、百、十位数字，先后顺序排列构成六位数字表达，如局限性1000mm则前面加0。
示例1：门洞口标志宽度为900mm、标志高度为2100mm时，其型号为090210。
示例2：窗洞口标志宽度为1200mm、标志高度为1500mm时，其型号为10。
3.11　
基本门 basic door
符合门洞口尺寸系列基本规格门。
3.12　
基本窗 basic window
符合窗洞口尺寸系列基本规格窗。
3.13　
连窗门 door with side window
窗与门组合形式，其洞口标志总宽度符合门洞口尺寸系列标志宽度参数。
3.14　
门窗安装构造缝隙尺寸 size of structural gap for installing doors and windows
J
门窗宽、高构造尺寸和门窗洞口宽、高构造尺寸分别与洞口宽、高定位线之间装配空间尺寸总称。为区别门窗洞口定位线与门窗构造尺寸和洞口构造尺寸之间不同状况缝隙尺寸，分别以缝隙分尺寸符号J1、J2、……、J8表达（见图1、图2）。
4　 建筑门窗洞口尺寸系列
涉及建筑门窗洞口标志宽、高基本参数和辅助参数，以及由其构成选定基本规格和辅助规格。
4.1　 建筑门洞口尺寸系列应符合表１规定。
4.2　 建筑窗洞口尺寸系列应符合表2规定。
5　 门窗洞口和门窗宽、高构造尺寸拟定
5.1　 门窗洞口和门窗宽、高构造尺寸，分别以门窗洞口宽、高定位线为基准，按门窗安装形式、安装办法和安装构造缝隙拟定(见图２)。
5.2　 门窗洞口和门窗宽、高构造尺寸，依照洞口宽、高定位线不同位置，分别有不不大于、等于或不大于门窗洞口宽、高标志尺寸三种状况。
5.3　 门窗洞口和门窗宽、高构造尺寸，应按门窗与洞口之间平接、槽接、搭接三种不同安装办法，以及洞口墙体表面装饰层材料尺寸和门窗安装构造缝隙尺寸拟定。

6　 门窗洞口宽、高定位线拟定
6.1　 门窗洞口横向定位线间距离（即门窗洞口宽度标志尺寸）涉及等于、不不大于或不大于门窗洞口宽度构造尺寸三种状况（见图2a、图2c）。
6.2　 门窗洞口高度标志尺寸上定位线与洞口顶面（普通为各类墙体、梁底面）或各类墙板定位线相重叠，或高于门窗与墙体同期浇筑墙体底面（见图2b）。
6.3　 门洞口（涉及落地窗洞口）高度标志尺寸下定位线与楼地面标高相重叠，或高于该标高（见图2d）。
6.4　 窗洞口高度标志尺寸下定位线（普通为窗台高度定位线）高于各类墙体顶面，或与各类墙体顶面和各类墙板定位线相重叠，或低于窗与墙体同期浇筑墙体顶面。
7　 选用规定
7.1　 建筑工程设计
7.1.1　 建筑工程设计时应贯彻模数协调原则，在同一地区、同一建筑物内，优先选用本原则门窗洞口尺寸系列基本规格，另一方面选用辅助规格，并减少规格数量，使其相对集中。如本原则规格不能满足需要时，可按本原则门窗洞口标志宽、高基本参数、辅助参数数列，参照邻近门窗洞口规格规律，自行拟定。
7.1.2　 建筑工程设计依照实际状况引用关于门窗设计（涉及各级门窗原则设计）和门窗产品目录时，应核算确认其中某一安装形式、安装办法以及安装构造缝隙尺寸，并作出必要补充设计规定。
7.1.3　 建筑工程设计需采用组合门窗时，宜优先选用基本门窗组合条形窗、带形窗及连窗门等。
7.2　 建筑门窗产品设计
7.2.1　 编制门窗设计（涉及各级门窗原则设计）和门窗产品目录时，应按所设计门窗材质、性能、质量原则等因素，选用本原则门窗洞口尺寸系列。应表达出门窗宽、高构造尺寸与门窗洞口定位线关系，以及所能适应各类不同材质墙体安装形式、办法及其安装构造缝隙尺寸，并提出相应技术办法。
7.2.2　 应按门窗框或横、竖拼樘料规格及其构造规定，拟定一定范畴内基本门、窗和基本门、窗扇宽、高构造尺寸。组合门窗应符合本原则门窗洞口尺寸系列。
7.2.3　
7.3　 其他门窗洞口参照选用
7.3.1　 垂直天窗和垂直屋顶窗洞口尺寸，可参照窗洞口标志宽、高参数选用。
非矩形门窗外接矩形门窗洞口标志宽、高参数，可参照门窗洞口标志宽、高参数选用（见图１e）。

图1　 门窗洞口定位线位置示意

A—门窗洞口高度标志尺寸；A１—门窗洞口高度构造尺寸；A２—门窗高度构造尺寸；
B—门窗洞口宽度标志尺寸；B１—门窗洞口宽度构造尺寸；B２—门窗宽度构造尺寸；
B—门宽度构造尺寸；B″—窗宽度构造尺寸；Ｊ—安装缝隙尺寸
注： 连窗门洞口标志总宽度应符合门洞口标志宽度参数。

图2　 门窗洞口定位线位置几种常用形式

A—门窗洞口高度标志尺寸；A１—门窗洞口高度构造尺寸；A２—门窗高度构造尺寸；
B—门窗洞口宽度标志尺寸；B１—门窗洞口宽度构造尺寸；B２—门窗宽度构造尺寸；
Ｊ—安装缝隙尺寸统称；Ｊ１～Ｊ８—以定位线为准，不同位置安装缝隙尺寸

表1　 建筑门洞口尺寸系列

注：
a) 粗线和细线分别表达门洞口标志宽、高基本或辅助参数及规格，“”表达门洞口竖向下方定位线高于搂地面。
b) 带*者表达门洞口标志宽、高辅助参数。
c) 建筑门洞口标志高度，2500mm两个辅助参数系列十四个辅助规格。系供南、北地区城乡居住建筑和条件相称其她建筑选用。
d) 建筑门洞口标志高度不大于、等于1500mm四个基本规格，仅合用于门洞口竖向下方定位线高于楼地面标高状况。
表2　 建筑窗洞口尺寸系列

注：
a） 粗线和细线分别表达窗洞口标志宽、高基本或辅助参数及规格。
b） 带*者表达窗洞口标志宽、高辅助参数。
c） 建筑窗洞口标志高度1400，1600mm两个辅助参数系列十四个窗洞口辅助规格，系供南、北地区城乡居住建筑和条件相称其她建筑选用。
d） 建筑窗洞口标志宽度4500mm辅助参数系列十个辅助规格，系供工业等建筑纵、横外墙恰当部位选用。
