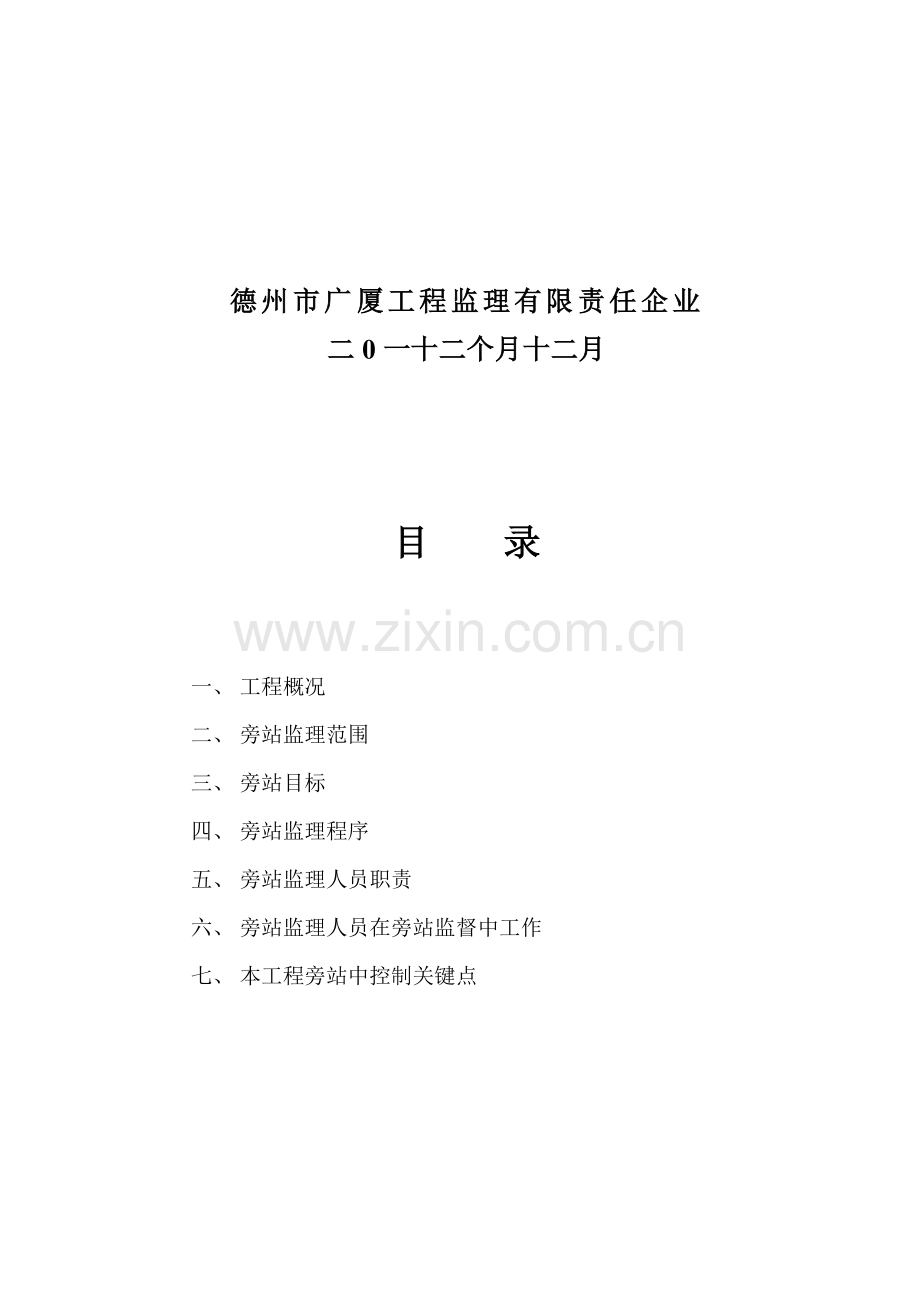

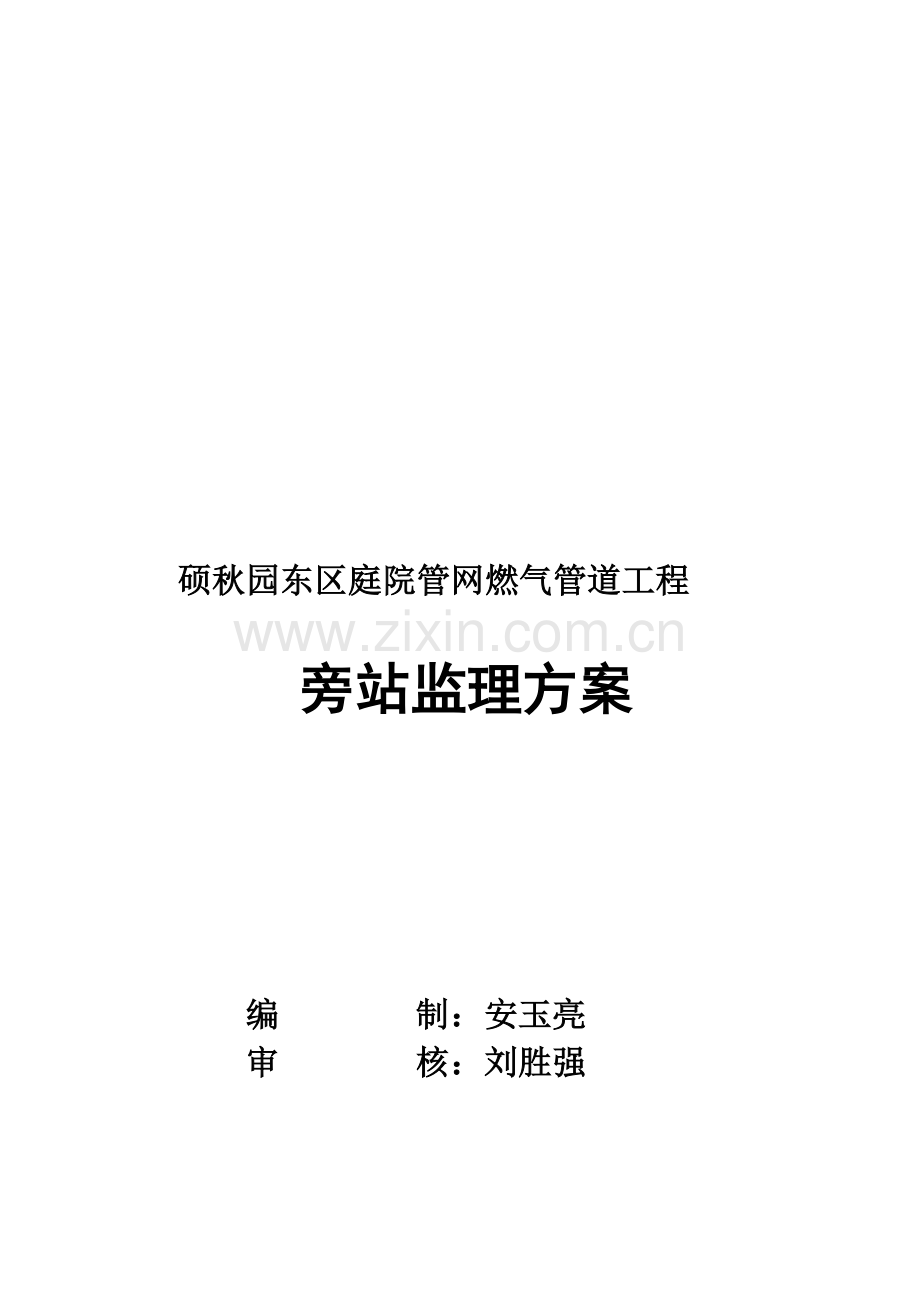

1、硕秋园东区庭院管网燃气管道工程旁站监理方案 编 制:安玉亮 审 核:刘胜强德州市广厦工程监理有限责任企业二0一十二个月十二月目 录一、 工程概况二、 旁站监理范围三、 旁站目标四、 旁站监理程序五、 旁站监理人员职责六、 旁站监理人员在旁站监督中工作七、 本工程旁站中控制关键点一、工程概况1.工程名称:南堡开发区硕秋园东区庭院及户内燃气管道工程2.工程地点:南堡开发区3.本项目是唐山南堡中燃燃气承建、河北省安装工程企业4.该项目特点是:质量要求高,施工难度大,工期时间短;5严格按施工工期完工。二、旁站监理范围及内容依据本工程结构特点,在施工过程中关键部位、关键工序基础工程包含:序号分部(分项)

2、工程1.管道焊接、焊缝质量检测、防腐、管道沟开挖:管道下沟:埋设警示带,管道吹扫、试压。2.打压:管沟回填,地表恢复3.户内管道、管件设备安装及防腐、试压三、旁站目标:确保关键部位或关键工序操作符合施工规范、规程及强制性条文要求,在于尽早发觉工程质量事故苗头,杜绝和降低质量问题发生,消除质量隐患;所以,监理人员除监督操作过程外,应对发觉工程质量问题、质量通病、不符合设计图纸、施工质量验收规范等所存在问题,在技术上尽力帮助承包单位采取纠正方法。四、旁站监理程序1、监理企业制订旁站监理方案,明确旁站监理范围、内容、程序和旁站监理人员职责。旁站监理方案同时报送建设单位,施工单位和工程所在地建设行政主

3、管部门或其委托和工程质量监督机构各一份。2、施工单位依据监理企业制订旁站监理方案,在需要实施旁站监理关键部位、关键工序进行施工前二十四小时书面通知监理企业派驻工地项目监理机构。3、项目监理机构安排旁站监理人员根据旁监理方案实施旁站监理。五、旁站监理人员职责 (1)、检验施工企业现场质检人员是否到岗,特殊工种持证上岗及施工机械、建筑材料准备情况。(2)、在现场跟班监督关键部位,关键工序施工实施方案及工程建设强制性标准情况。(3)、核查进场建筑材料,建筑构配件设备和商品混凝土质量检验汇报等,并可在现场监督施工企业或委托含有资格第三方进行复验。(4)、在施工过程中根据旁站监理范围、内容人要求旁站,并

4、做好旁站监理统计和监理日志,保留旁站监理原始资料。(5)、旁站监理人员在旁站统计和监控时,假如发觉施工企业有违反工程建设强制性行为,有权阻止并责令施工企业立即整改,假如发觉其施工活动已经或可能危及工程质量,应该立即向监理工程师汇报,由总监理工程师下达局部暂停令或其它应急方法。六、现场监理人员在旁站监督中工作(一)、旁站前:1、监理工作应表现事前控制和主动控制要求,以工序质量控制为关键,设置质量控制点,根据监理计划、监理实施细则要求进行预控。2、监理工作应遵照“先审核后实施,先验收后施工(下道工序)”基础标准:坚持检验批、分项工程、分部工程报验制度,在上道工序质量不合格或未经验收时,不予签认,并

5、不得进行下道工序施工。3、对工程项目标人、机、料、法、环抢救无效原因进行全方面质量控制,监督承包单位技术管理体系,质量管理体系和质量确保体系落实到位,发挥作用。4、审核相关技术文件、汇报,熟悉掌握设计图纸施工说明及确保质量结构方法和规范标准要求。5、审核原材料、构配件和设备质量证实文件及进场验收和关键建筑材料复验,不合格不准在工程上使用。6、审核承包单位施工组织设计、施工方案中质量和安全技术方法是否有效可靠。7、审核施工操作人员相关专业培训资格证书、上岗证书。8、检验开工前准备工作(包含劳动力、施工机械、建筑材料准备情况),确定能否确保正常连续施工和施工质量,必需时建立样板制度。(二)、旁站过

6、程中:1、检验是否根据设计文件、施工验收规范、工程建设强制性标准和同意施工方案施工。2、是否使用合格材料、构配件和设备。3、施工现场管理人员,尤其是技术、质检人员是否到岗到位。4、检验工序施工过程,施工操作人员技术水平、操作要求是否满足施工方法和工艺操作要求,特种操作人员是否持持证上岗。5、施工环境是否符合确保工程质量和施工安全要求,如有不利影响应立即进行纠正,发觉承包单位有违反工程建设强制标准行为,必需时立即整改。6、工序工程质量检验、工序交接检验和隐蔽工程检验,应在承包单位自检和互检基础上进行,其中隐蔽工程隐蔽过程必需在监理人员检验确定才许可转入下一道工序。7、监理人员必需实施全过程跟班监

7、督活动,并做好旁站监理统计和监理日志,发觉问题立即指出纠正,并向监理工程师汇报,总监理工程师应审核旁站监理统计。七、本工程旁站中控制关键点:(一)、管道敷设工程一)、检验材料管道、管件应依据施工要求选择配套等径、异径弯头和三通等管件。热熔焊接宜采取同种牌号、材质管件,对性能相同不一样牌号、材质管件之间焊接应先做试验。二)、旁站监督施工1、管道、管件组对时,管壁对接偏差不得大于1mm,管道放置要稳固,严禁强行组对。2、管道敷设前先清理管腔,对管道外观进行检验,不得有损坏。3、管道在运输过程中及放管下沟时,必需保护好管道,不得划伤。放管下沟焊接完后,必需对焊接口进行100%外观检验。4、沟边管道组

8、队焊完后,管道分段下沟,下沟前再次对沟底进行清理,并检验管沟深度、标高、断面尺寸等是否符合要求。(二)、吹扫、强度和严密性试验一)、吹扫管道系统安装完成后应进行管道吹扫,吹扫介质采取压缩空气,吹扫流速为20m/s。压缩机出口应安装分离器和过滤器,预防有害物质进入管道。1、吹扫不超出500米,吹扫口设在开阔地段并加固。2、吹扫烟尘时,用白漆板检验,5S内白漆板上无水珠、杂质等为合格二)、强度和严密性试验吹扫合格后,分段进行强度试验。1、依据设计说明和城镇燃气输配工程施工和验收规范CJJ33-89中要求,应采取压缩空气为介质进行强度试验,试验压力为设计压力1.5倍。试压时升压速度不宜过快,压力应缓

9、慢上升,达成试验压力后,稳压1小时后不降为合格。2、严密性试验,在强度试验合格后进行,试验压力为设计压力1.15倍。试验介质为空气稳压二十四小时压力降不超出计算结果则认为合格。(三)、回填土工程管道施工完成进行检验合格后,沟槽应立即回填, 回填时应符合下列要求:1、管道两侧及管顶以上50cm范围内回填土应由沟槽两侧对称进入槽内,不得直接扔到管道上。2、回填其它部分时应均匀推入槽内,不得集中推入。管道两侧和管顶以上50cm范围内,应采取轻夯压实,管道两侧压实面高差不应超出30cm。采取木夯、蛙式夯压实工具时,应夯夯相连,不得漏夯。3、井室周围回填,应和管道沟槽同时进行。4、管道两侧及管顶以上0.5m内回填上,不得含有碎石、砖块、垃圾等杂物。不得用冻土回填。 (四)、 旁站统计 施工过程中,旁站监理人员应按规范要求,认真检验承包单位施工人员、施工机械、建筑材料准备情况,施工管理人员、技术、质检人员到岗情况,是否按施工图纸、规范及标准强制性条文和专题施工技术方案、技术交底进行施工情况。认真填写旁站监理统计表,并将旁站监理内容统计在监理日志上。
