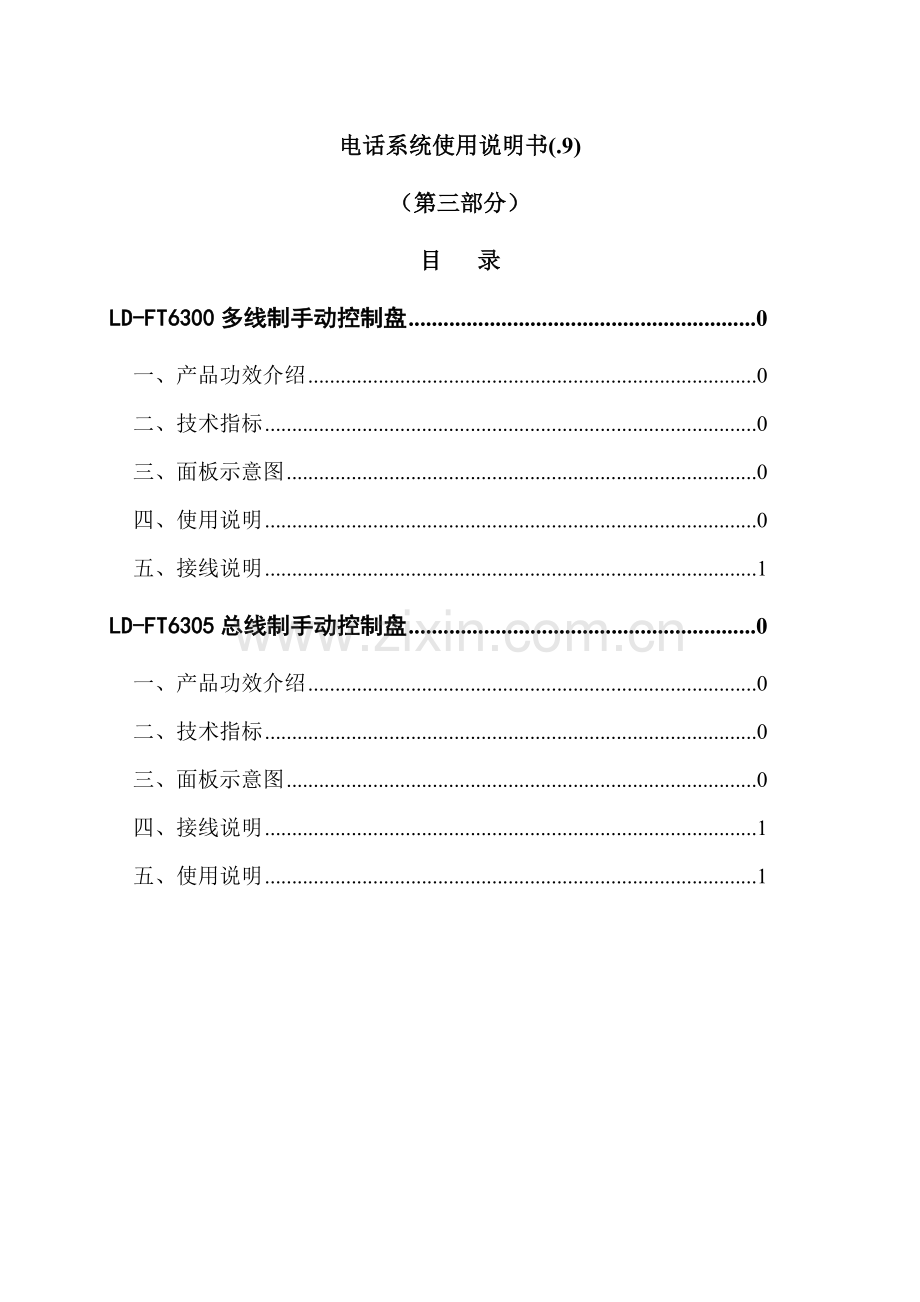

电话系统使用说明书样本.doc_第1页
第1页 / 共9页
电话系统使用说明书样本.doc_第2页
第2页 / 共9页
电话系统使用说明书样本.doc_第3页
第3页 / 共9页
电话系统使用说明书样本.doc_第4页
第4页 / 共9页
电话系统使用说明书样本.doc_第5页
第5页 / 共9页
点击查看更多>>
资源描述

1、电话系统使用说明书(.9)(第三部分)目 录LD-FT6300多线制手动控制盘0一、产品功效介绍0二、技术指标0三、面板示意图0四、使用说明0五、接线说明1LD-FT6305总线制手动控制盘0一、产品功效介绍0二、技术指标0三、面板示意图0四、接线说明1五、使用说明1LD-FT6300多线制手动控制盘一、产品功效介绍LD-FT6300多线制手动控制盘关键用于联动设备非总线联动控制,如消防泵、喷淋泵及风机等。每块多线制手动控制盘可控制8台设备。二、技术指标工作电压:24V环境温度:-1060静态电流:1mA相对湿度:95RH动态电流:20mA安装方法:3U面板,柜式安装三、面板示意图四、使用说明

2、1、 本手动控制盘为单片机控制,每块单元板可控制8台被控设备;2、 每个按键有“开启”和“停止”两种状态,对应两个指示灯“开启、故障”,并设有“设备说明”窗; 3、 当外部线路短路、断路时,可报出声光故障信号,声音可按“消音”键消音,消音指示灯亮;4、 按下“开启”键时,报声光开启信号,声音可按“消音”键消音,消音指示灯亮;5、 可进行灯检试验,按下“自检”键,全部指示灯均被点亮后,依次发出两种声音(开启、故障),自检结束后恢复自检前状态;6、 当某一个或多个回路不用时,可用“消音”键和“自检”键第二功效对不使用回路进行屏蔽,具体操作方法以下:(1) 同时按下“消音”键和“开启”键两秒,从第八

3、回路开启灯开始被点亮,这时“消音”键和“自检”键进入第二功效; (2) 单回路选择。当第八回路开启灯被点亮时,再次按下“消音”键,第八回路开启灯被熄灭而第七回路开启灯被点亮,以这类推。经过依次单一被点亮回路开启灯选择所要屏蔽回路,按下“自检”键两秒则所选择回路可被屏蔽掉;(3) 多回路选择。先按下“自检”键,再按下“消音”键,从第八回路开启灯开始被点亮,以后每按一次“消音”键,依次点亮七回路开启灯、六回路开启灯。当所要屏蔽多个回路开启灯全部被点亮时,按下“自检”键两秒则所选择多个未接设备回路可被屏蔽掉(4) 同时按下“消音”键和“自检”键两秒,退出回路屏蔽设置。7、 可键锁预防误操作。8、 复

4、位键:位置在后罩内部,当需手动复位时,用铅笔或圆珠笔从后罩圆孔处伸入,便可按下复位键。9、 当手控盘掉电或进行复位操作后,如有被屏蔽回路必需重新设置。五、接线说明1、无源输出时,直控1直控8直接接被控设备;2、24V出为有源输出提供24V电源;3、24V入接24V消防电源。注:宜选择截面积1.5mm2塑料铜芯软线,穿金属管或阻燃管敷设。LD-FT6305总线制手动控制盘一、产品功效介绍 LD-FT6305总线制手动控制盘配合JB-QB-FT6001T/8000柜式控制器使用,对联动关键设备进行总线逻辑联动控制,也可操作键盘进行手动一对一直观控制操作,提升了操作控制可靠性。使用LD-FT6305

5、总线制手动控制盘时,无需对逻辑编程、现场布线及机柜内部接线做任何改动,不须在手控盘和被控设备间做任何连线,经过二总线即可完成对总线联动设备控制。若进行手动操作时,经过 LD-FT6305盘上按键可直接对被控设备发出命令进行控制。被控设备开启和停止是由控制器总线所接联动控制模块来实现。每块手控盘能够控制63个输入输出模块,FT6001T/8000控制器许可带4块手控盘。假如总线联动设备很多,通常能够考虑将关键设备设置在总线制手控盘上操作,如:消防泵、喷淋泵、防排烟、风机、电梯等。二、技术指标 工作电压:5V环境温度:-1060安装方法:3U面板,柜式安装相对湿度:95%RH,不结露三、面板示意图

6、 四、接线说明 五、使用说明 1在手控盘后面用3个短路环不一样接法给予手控盘不一样机号。 J1 0 J1 0 J1 0 J1 0 1 1 1 1 第01号手操盘 第02号手操盘 第03号手操盘 第04号手操盘 对应直接操作编号 对应直接操作编号 对应直接操作编号 对应直接操作编号 163号 64126号 127189号 190252号2 用双绞线(通讯总线)将手控盘后面二联端子A、B接至FT6001T/8000点柜式控制器RS485A、B端。其它三块手控盘二联端子A、B用双绞线并联接在通讯总线上。3 每块手控盘由控制器电源FT6801输出5V供电,由三芯接插件引至手控盘。4 控制器上电,手控盘

7、工作灯绿闪。控制器进行自检,手控盘不跟随自检。按下自检键,先是开启灯和工作灯全部亮,其次依次为回复灯和自检灯全部亮,请求灯全部亮,全部灯全部点亮后除工作灯绿闪外,其它灯全部熄灭,手控盘自检结束。5 在控制器“设置/系统设置”选项里设置该控制器所带手控盘总数14。断开通讯总线,控制器报485故障,总线手控盘工作灯常亮;接上通讯总线,故障取消,工作灯绿闪。6 在控制器“设置/器件设置”选项里给每个模块设置“直接操作编号” 001252,对应4块手控盘上001252号按键。直接操作编号只对模块有效,即控制器经过按键直接启、停模块最大数量为252个。若控制器上未给模块设置直接操作编号或已设置直接操作编

8、号模块出现故障、隔离,对此键进行启、停操作无效(指示灯不亮)。7 每个按键采取乒乓方法,对应“开启”和“停止”两种状态。按下按键,对应模块开启,开启灯亮;控制器出现模启页面,模块开启灯亮。若该模块对应设备开启则10s左右后手控盘上回复灯亮,控制器出现设启页面,设备开启灯亮。再按一次该按键,对应模块关闭,开启灯灭;控制器出现模关页面,模块开启灯灭。若该模块对应设备停止则10s左右后手控盘上回复灯灭,控制器出现设关页面,设备开启灯灭。即手控盘和控制器经过RS485总线共同显示多种状态信息。8 控制器处于手动状态下,当联动关系满足时,模块进入请求状态。控制器向手控盘发出请求信号,命令手控盘点亮对应按键请求灯。按一下该按键,开启灯亮,控制器接收到开启命令后将对应模块开启,模块开启后,请求灯灭。若设备开启后有回复信号,控制器将回复信号发送给手控盘,点亮对应回复灯。再按一下该按键,开启灯灭,控制器接收到停止命令后,控制器将对应模块关闭。控制器处于自动状态下,有火警时,控制器按预定逻辑联动模块开启,并通知手控盘点亮对应指示灯。若模块延时,可经过按手控盘上按键或控制器上急启、急停键取消延时,立即开启。9 控制器复位,手控盘也随之复位,消除原有信息。手控盘后面也有自己复位按键,可单独对手控盘复位。
