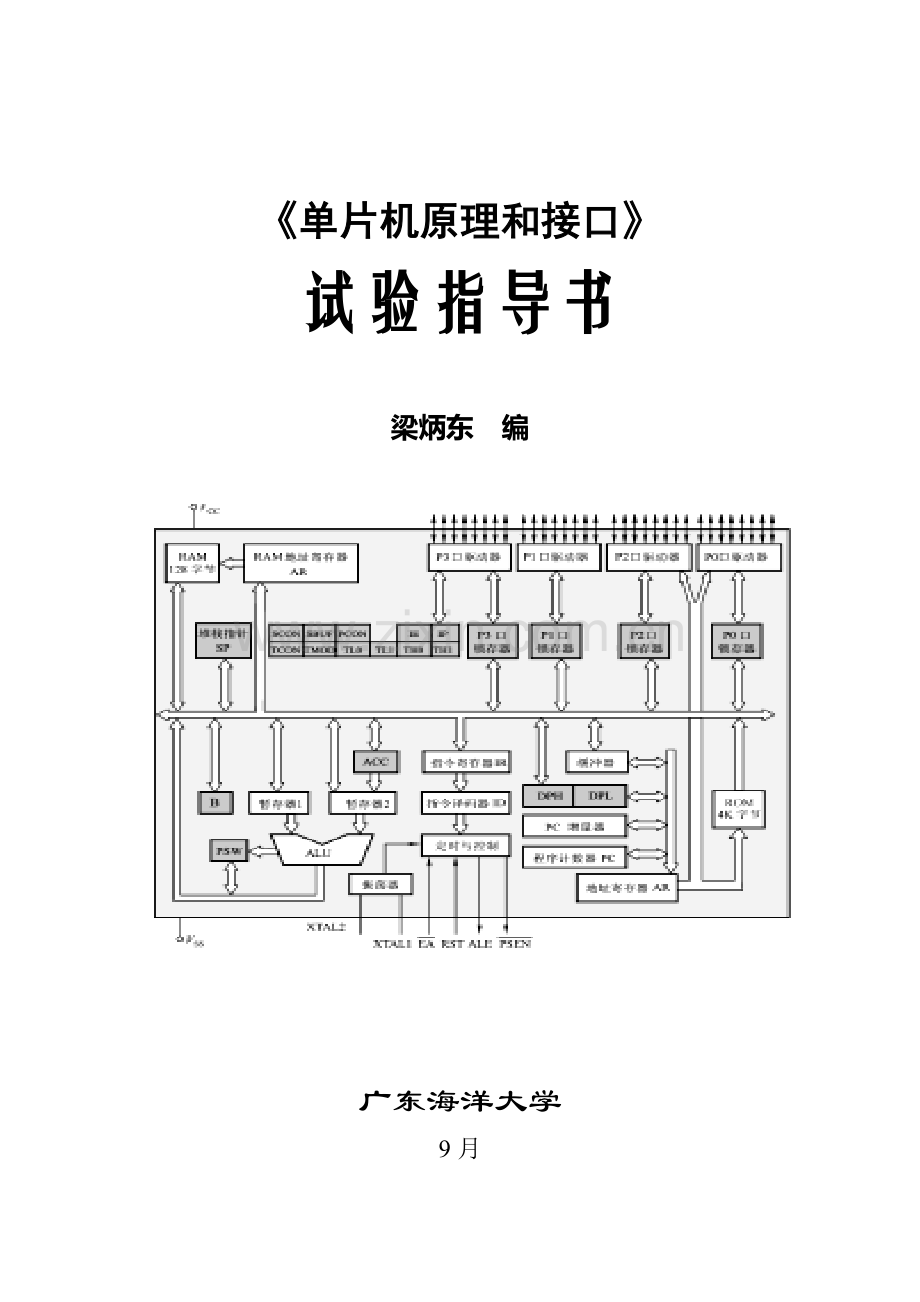

《单片机原理和接口》
试验指导书

梁炳东 编

广东海洋大学
9月

目 录

试验1 试验系统认识试验 1
试验2-1 分支程序试验 5
试验2-2 循环程序试验 8
试验3-1 查表程序试验 10
试验3-2 中止试验 12
试验4-1 并行口试验 14
试验4-2 串行口试验 17
试验5-1 A/D试验 20
试验5-2 D/A试验 22
试验6-1 应用项目综合试验（1） 25
试验6-2 应用项目综合试验（2） 27
附录A TDN86/51系统集成软件MD51使用说明 28

试验1 试验系统认识试验

一、试验目标
1、了解TDN86/51教学试验系统结构。
2、学习并掌握试验系统基础操作。
3、掌握TDN86/51系统集成软件使用方法。

二、试验设备
TDN86/51教学试验系统一台。

三、试验内容
编程计算n个数据和，即Y = X1 + X2 + X3 + …… + Xn ,
其中X1、X2、X3、……、Xn分别存放在片内RAM区50H一55H单元中，n = 6，求和结果Y放在片内RAM区 03H （高位），04H（低位）单元中。
题目： （1）32H + 41H + 01H + 56H + 11H + 03H = 00DEH
（2）95H + 01H + 02H + 44H + 48H + 12H = 0136H
（3）54H + F6H + 1BH + 20H + 04H + C1H = 024AH
要求试验前，进行试验预习，读懂试验程序，并对程序中每条指令加上注解。同时，研习本指导书附录A，充足了解TDN86/51系统集成软件功效、操作方法和每条调试指令使用方法。

四、试验步骤
1、使用串行通信电缆将试验系统和PC微机相连（通常在试验室中设备已连接好，无需再连）。
2、按下试验机箱电源键，开启试验系统；将试验机箱“86∕51”选择开关（在试验机箱下方中偏右处）拨至“51”位置（使机箱用于进行51系列单片机试验）。
3、 开启PC机电源，双击PC机桌面上MD51快捷方法图标或进入MD51. EXE应用程序所在目录，运行该程序（双击MD51. EXE），进入TDN86/51系统集成软件引导界面（具体说明参见附录A）。依据系统所使用通信端口，选择键入1或2（通常是使用COM1，键入“1”），并回车，便可进入TDN86/51系统集成软件操作界面。
假如屏幕光标不响应回车命令，可按试验系统复位键（在试验机箱下方中偏右处）进行系统复位即可。
若屏幕出现提醒符为“—”，则表示已进入“51”状态。
若为“＞”提醒符，则表明系统处于86状态，此时，可经过键盘键入“5”↙（回车），即可转至51状态。
进入TDN86/51系统集成软件操作界面后，按下Fl功效键，进入全屏幕编辑界面，按ALT + F进入文件菜单，选择建立新文件（NEW），即可开始输入源程序。
试验程序以下（输入程序时，只输入汇编源程序，不要输入左边反汇编代码）：

反汇编程序代码 汇编源程序
ORG 0000H
0000 021000 LJMP MAIN
ORG l000H
1000 7A06 MAIN： MOV R2， #06H
1002 7B00 MOV R3， #00H
1004 7C00 MOV R4， #00H
1006 7850 MOV R0， #50H
1008 EC L1： MOV A， R4
1009 26 ADD A， @R0
100A FC MOV R4， A
100B 08 INC R0
100C E4 CLR A
100D 3B ADDC A， R3
100E FB MOV R3， A
100F DAF7 DJNZ R2， L1
1011 80FE L2： SJMP L2
END

4、输入源程序后，按F2功效键，保留源程序（文件名由用户自己命名，注意：文件名后一定要加上扩展名，扩展名要求为 “．ASM”），使用ALT + X退出全屏幕编辑界面，返回集成软件操作界面。
5、在集成软件操作界面中，按F2功效键，输入文件名 ↙（“↙”——表示按回车键，注意：只需输入文件名，不需带扩展名，系统默认为 *．ASM），汇编程序自动对源程序进行汇编生成浮动目标文件（*．r03）及错误信息文件（*．M）。汇编无误后，自动生成对应*．LST文件。
6、汇编完成后，按F3功效键，输入文件名 ↙（不需带扩展名），汇编程序自动对汇编生成*．r03文件进行链接，链接信息显示于屏幕上，生成对应 *．HEX可实施文件及链接信息汇报文件（*．L）。
7、按F5功效键，输入文件名．HEX ↙（此时，一定要带扩展名“．HEX”），PC机开始将程序从磁盘装入到TDN86/51试验系统内存，提醒装载完成（Load OK）后，使用U命令（本试验输入U0000 ↙，再输入U1000 ↙）进行反汇编，检验程序是否正确装入。当源程序输入有错误或需要调整时，可使用A命令进行修改。
8、用R07XX ↙格式命令（本试验为：“R0750 ↙”），将题目（1）中六个数放入片内RAM区50H ~ 55H单元中，过程以下：

屏幕显示信息
用户键入
—
R0750 ↙
0750 = XX_
32（按空格键）
0751 = XX_
41（按空格键）
0752 = XX_
01（按空格键）
0753 = XX_
56（按空格键）
0754 = XX_
11（按空格键）
0755 = XX_
03 ↙
—

9、将试验系统运行状态开关（在试验机箱右下角）拨至STEP——单步运行位，使用T命令，单步方法运行程序，过程以下：

屏幕显示信息
用户键入
注释
—
T = 0000 ↙
屏幕显示寄存器状态
1000 7A06 MOV R2，#06H
T↙（ 或：按F4键）
屏幕显示立即实施指令
1002 7B00 MOV R3，#00H
T↙（ 或：按F4键）
屏幕显示立即实施指令
……
……

（不停使用T命令单步运行至进入动态停机为止）

10、用R07××格式命令，检验单片机内03H一04H单元——用R0703↙，检验03H单元；用R0704↙或直接按空格键，检验04H单元。此即程序运行结果。请统计并检验结果是否正确，检验时，请注意十进制数据和十六进制数据差异。
11、将试验系统运行状态开关拨至EXEC位，用B命令，在1011处设一个断点，过程以下：

屏幕显示信息
用户键入
—
B ↙
0：
1011↙
1：
↙
—

12、用R07XX ↙命令，将题目（2）中六个数放入片内RAM区50 H ~ 55H单元中（仿照步骤8、过程进行）。
13、用GB 命令，带断点连续运行程序，过程以下：

显示信息
用户键入
—
GB = 1000 ↙
—

稍过一会，就会显示单片机目前状态。
14、反复步骤10、统计并检验运行结果。
15、按试验系统RESET——复位键（在试验机箱下方中偏右处），清除断点。
16、仿照步骤8、用R07XX ↙命令，将题目（3）中六个数放入片内RAM区50 H ~ 55H单元中。
17、将试验系统运行状态开关拨至EXEC——连续运行位，用G 命令，无断点连续运行程序，过程以下：

显示信息
用户键入
—
G =0000 ↙
—
按试验系统复位键（RESET）

18、按试验系统RESET复位键，中止程序运行。反复步骤10、统计并检验运行结果。

五、试验汇报
按学校要求格式撰写。

试验2-1 分支程序试验

一、试验目标
1、加深对分支程序了解；
2、充足认识分支程序作用；
3、掌握分支程序设计方法。

二、试验设备
PC机一台 + Dais集成开发环境。

三、试验内容及步骤
试验步骤和试验统计内容参考“试验一”进行。试验时请和教材中附录A应用项目源程序对照，逐步熟悉其中指令。
1、 双分支程序试验
试验应用项目中包含双分支程序结构T0中止服务程序（注：不加编号指令是为了试验而加上去指令。试验时应将编号去掉——下文相同之处，不再提醒）。
; ⑥T0中止服务程序:
ORG 0030H
MOV 26H，#0AH
MOV 27H，#59H
MOV 28H，#59H
MOV 29H，#23H
MOV 2BH，#60H
MOV 2CH，#60H
MOV 2DH，#24H
85 CLOCK: PUSH PSW ; 保护现场
86 PUSH ACC
87 SETB RS0 ; 选择工作寄存器组1
88 MOV TH0, #3CH ; 重装定时器T0初值
89 MOV TL0, #0BDH
90 INC 26H ; 0.1s单元加1
91 MOV A, 26H ; 取0.1s单元内容
92 CJNE A, #0AH, DONE1 ; 不等于10, 转DONE1
93 MOV 26H, #00H ; 等于10, 则清0
94 MOV R0, #27H ; 指向秒计数单元
95 MOV Rl, #2BH ; 指向秒计数基制单元
96 MOV R3, #03H ; 循环3次（秒、分、时）
97 CLOCK1:MOV A, ＠R0 ; 取计时单元值
98 ADD A, #01H ; 计时单元加1
99 DA A ; 十进制调整
100 MOV ＠R0, A ; 送回计时单元
101 MOV 3BH, ＠Rl ; 取计时基制
102 CJNE A, 3BH, NEXT3 ; 不等于计时基制, 转出
103 MOV ＠R0, #00H ; 相等, 则计时单元清0
104 INC R0 ; 计时单元指针加1
105 INC R1 ; 时间基制单元指针加1
106 DJNZ R3, CLOCK1 ; 秒、分、时共3次循环
107 NEXT3: ACALL CTRL ; 调用控制子程序
108 DONE1: POP ACC ; 恢复现场
109 POP PSW
SJMP $
110 RETI ; 中止返回
CTRL： RET
END
要求单步运行程序，每实施一条指令，查看一次调试窗口、寄存器窗口、特殊寄存器窗口、CPU内部数据区窗口，观察（PC）、（26H）、（27H）、（28H）、（29H）、（3BH）、（A）、（R0）、（R1）值改变情况，了解指令功效、双分支程序结构，并逐步了解指令程序功效，为弄懂应用项目打下基础。

2、 多分支程序试验
【例4-3】请依据R2中存放转移序号，编写出转向对应处理分支程序。
R2 = 0, 转PROG0;
R2 = 1, 转PROG1;
……
R2 = n, 转PROGn。
试验程序以下：
ORG 0030H
MOV R2，#00H
MOV R3，#00H
LOOP： INC R3
CJNE R3，#04H，GO
SJMP $
GO: MOV DPTR, #TAB ; 指向转移指令表首地址
MOV A, R2 ; 取转移序号
ADD A, R2 ; 序号值乘2
JNC NEXT ; 乘积小于256, 转
INC DPH ; 大于等于256, DPTR高8位加1
NEXT: JMP @A+DPTR ; 散转
TAB: AJMP PROG0 ; 转移指令表
AJMP PROG1
AJMP PROG2
AJMP PROG3
NOP
PROG0：NOP
SJMP LOOP
PROG1：NOP
SJMP LOOP
PROG2：NOP
SJMP LOOP
PROG3：NOP
SJMP LOOP
要求单步运行程序，每实施一条指令，查看一次调试窗口、寄存器窗口、特殊寄存器窗口、CPU内部数据区窗口，观察（R2）、（R3）、（DPTR）、（A）、（PC）值改变情况，了解指令功效、多分支程序结构和领会程序设计方法。

思索：若将转移指令表中AJMP改为LJMP，要求实现相同功效，则怎样修改程序？

四、试验汇报
按学校要求格式撰写试验汇报。对试验结果进行分析，对试验中碰到问题加以说明。

试验2-2 循环程序试验

一、试验目标
1、加深对循环程序了解；
2、充足认识循环程序作用；
3、掌握循环程序设计方法。

二、试验设备
PC机一台 + Dais集成开发环境。

三、试验内容和步骤
试验步骤参考“试验一”进行。试验和应用项目相关内容时请和教材中附录A应用项目源程序对照，逐步熟悉其中指令。
1、 “先实施后判定”循环程序试验
“先实施后判定”循环程序是一进入循环程序，先实施循环体，然后依据循环结束条件判定是否结束循环。若不满足结束条件，则继续实施循环体；若满足结束条件，则进行结束处理，退出循环。其特点是循环体最少被实施一次。
题目：已知单片机内部RAMBLOCK单元开始有一个无符号数据块，块长在LEN单元，请用“先实施后判定”循环方法编出求数据块中各数累加和并存入SUM单元程序。
解：试验程序以下：
ORG 0030H
LEN EQU 20H
SUM EQU 21H
BLOCK EQU 22H
CLR A ；A清零
MOV R2, LEN ; 块长度送R2
MOV R1, #BLOCK ; 块起始地址送R1
INC R2 ; 块长加1
SJMP CHECK
LOOP： ADD A，@R1 ; 求累加和
INC R1 ；数据块指针加1
CHECK: DJNZ R2, LOOP ; 若未完，则转LOOP
MOV SUM, A ; 累加完成，保留结果
SJMP $ ; 动态停机
END
要求单步运行程序，每实施一条指令，查看一次调试窗口、寄存器窗口、特殊寄存器窗口、CPU内部数据区窗口，观察（R2）、（R1）、（A）、（PC）、（SUM）值改变情况，了解指令功效、先实施后判定循环程序结构和领会程序设计方法。

2、 “先判定后处理”循环程序试验
“先判定后处理”循环程序将循环程序控制部分放在循环入口处，先依据循环结束条件判定是否结束循环。若满足结束条件，则直接进行结束处理，退出循环；若不满足结束条件，则反复实施循环体，其特点是：若一开始就满足循环结束条件，则一次也不实施循环体，即循环次数有可能为0。
题目：已知单片机内部RAMBLOCK单元开始有一个无符号数据块，块长在LEN单元，请用“先判定后处理”循环方法编出求数据块中各数累加和并存入SUM单元程序。
解：试验程序以下：
ORG 0100H
LEN EQU 20H
SUM EQU 21H
BLOCK EQU 22H
CLR A ；A清零
MOV R2, LEN ; 块长度送R2
MOV R1, #BLOCK ; 块起始地址送R1
LOOP： ADD A，@R1 ; 求累加和
INC R1 ；数据块指针加1
DJNZ R2, LOOP ; 若未完，则转LOOP
MOV SUM, A ; 累加完成，保留结果
SJMP $ ; 动态停机
END
要求单步运行程序，每实施一条指令，查看一次调试窗口、寄存器窗口、特殊寄存器窗口、CPU内部数据区窗口，观察（R2）、（R1）、（A）、（PC）、（SUM）值改变情况，了解指令功效、先判定后处理循环程序结构和领会程序设计方法。
思索：实际应用时将怎样选择上述两种方法？

3、延时程序：
若单片机晶振频率为6MHz，则下列程序将延时多长时间？
DELAY： MOV R7，#02H
D1： MOV R6，#0FFH
D2： DJNZ R6，D2
DJNZ R7，D1
RET

四、试验汇报
按学校要求格式撰写试验汇报。对试验结果进行分析，对试验中碰到问题加以说明。

试验3-1 查表程序试验

一、试验目标
1、加深对查表程序了解；
2、充足认识循环程序作用；
3、掌握循环程序设计方法。

二、试验设备
PC机一台 + Dais集成开发环境。

三、试验内容和步骤
试验步骤参考“试验一”进行。试验和应用项目相关内容时请和教材中附录A应用项目源程序对照，逐步熟悉其中指令。
1、 使用MOVC A，@A+DPTR指令查表
题目：有一变量存放在片内 RAM 20H 单元，其取值范围为：00H～05H。要求编制一段程序，依据变量值求其平方值，并存入片内 RAM 21H 单元。
算法：在程序存放器一片存放单元中建立起该变量平方表。用数据指针 DPTR 指向平方表首址，则变量和数据指针之和地址单元中内容就是变量平方值。
试验程序以下：
ORG 0030H
LJMP MAIN
ORG 1000H
MAIN： MOV 20H， #00H
LOOP： MOV DPTR，#TABLE
MOV A，20H
CJNE A，#06H，NEXT
SJMP $
NEXT： MOVC A，@A+DPTR
MOV 21H，A
INC 20H
SJMP LOOP
ORG H
TABLE：DB 00，01，04，09，16，25
END
要求单步运行程序，每实施一条指令，查看一次调试窗口、寄存器窗口、特殊寄存器窗口、CPU内部数据区窗口，观察（20H）、（A）、（21H）、（PC）值改变情况，了解MOVC A，@A+DPTR查表指令功效、查表程序结构和领会查表程序设计方法。
2、 使用MOVC A，@A+PC指令查表
题目：将16个两位十六进制数转换成 ASCII 码：设地址指针 R0指向待转换十六进制数，R2中存放字节数，R1指向要存放 ASCII 码起始地址。
算法：在程序存放器一片存放单元中建立起十六进制数ASCII 码表。使用查表指令MOVC A，@A+PC，经过查表方法将十六进制数转换为ASCII 码。
试验程序以下：
ORG 0030H
MOV R0， #20H ;赋初值
MOV R2, #10H
MOV R1, #30H
MOV A, #00H
SETDAT:MOV @R0, A ;设置待转换十六进制数
ADD A, #11H
INC R0
DJNZ R2, SETDAT
MOV R0, #20H ;重赋初值
MOV R2, #10H
HTASC: MOV A, @R0 ; 取十六进制 数低 4 位
ANL A, #0FH
ADD A, #16 ;偏移量修正
MOVC A, @A+PC ;查表
MOV @R1, A ;存 ASCII 码
INC R1
MOV A, @R0 ;取十六进制数高 4 位
SWAP A
ANL A, #0FH
ADD A, #07 ;偏移值修正
MOVC A, @A+PC
MOV @R1, A
INC R0 ;指向下一单元
INC R1
DJNZ R2, HTASC ;未完，继续
SJMP $ ；完成，动态停机
ASCTAB: DB 30H,31H,32H,33H,34H,35H,36H,37H
DB 38H,39H,41H,42H,43H,44H,45H,46H
END
要求单步运行程序，每实施一条指令，查看一次调试窗口、寄存器窗口、特殊寄存器窗口、CPU内部数据区窗口，观察（PC）、（R0）、（R1）、（R2）、（A）值改变情况，了解MOVC A，@A+PC查表指令功效、查表程序结构和领会查表程序设计方法。
思索：在使用MOVC A，@A+PC查表指令时，怎样确定偏移量修正值？

四、试验汇报
按学校要求格式撰写试验汇报。对试验结果进行分析，对试验中碰到问题加以说明。

试验3-2 中止试验

一、试验目标
1、掌握单片机和外设传送信息方法；
2、掌握查询方法编程方法；
3、掌握中止系统初始化编程。

二、试验设备
TDN86/51教学试验系统一台。

三、试验内容和步骤
1、查询方法
题目：生产控制过程中有一台机器正在工作，单片机经过查询其工作状态，并从I/O端口输出控制信号和状态信号。假如机器正常工作（KK1-=1）时，绿色发光二极管不停地闪烁，一旦出现故障（KK1-=0，按下KK1），则绿色发光二极管熄灭，停止工作，同时红色发光二极管不停地闪烁，故障排除后（KK1-=1），继续工作（绿色发光二极管闪烁）。用单片机实现这一控制过程。
参考程序以下：
ORG 0000H
LJMP MAIN
ORG 0030H
MAIN： MOV P1，#0FFH
L： JNB P3.3，L2
L1： CPL P1.3
SETB P1.4
ACALL DLY
JB P3.3，L1
L2： SETB P1.3
CPL P1.4
ACALL DLY
AJMP L
DLY： MOV R3，#0FFH
D0： MOV R2，#88H
D1： DJNZ R2，D1
DJNZ R3，D0
RET
END

试验操作步骤：
（1）连接电路：将单片机和KK1-相连，依据题目要求和所给程序将P1.3、P1.4分别和绿色、红色LED相连。
（2）输入源程序并检验无误，经汇编、连接后装入系统。
（3）用G=0000↙运行程序，按下和放开KK1-仔细观察红、绿灯改变。
（4）按RESET键终止运行，返回监控。
思索：试估算延时程序延时时间。

2、中止方法
要求：有故障（有奇数次下降沿）时控制红色发光二极管亮和绿色发光二极管灭；假如故障排除（有偶数次下降沿）时控制绿色发光二极管亮和红色发光二极管灭。
参考程序以下：
ORG 0000H
LJMP MAIN
ORG 0013H
CPL P1.3
CPL P1.4
RETI
ORG 0030H
MAIN： MOV P1，#0F0H
SETB IT1
SETB EA
SETB EX1
SJMP $
END

试验操作步骤：
（1）连接电路：将单片机和KK1-相连，依据题目要求和所给程序将P1.3、P1.4分别和绿、红色LED相连。
（2）输入源程序并检验无误，经汇编、连接后装入系统。
（3）用G=0000↙运行程序，数次按下KK1-仔细观察红、绿灯改变。
（4）按RESET键终止运行，返回监控。
思索：试编写能实现中止表示有故障，中止表示正常控制程序。

四、试验汇报
要求按学校要求格式撰写汇报，并要求：
1、读懂程序功效，并逐条加上注解。
2、写出试验过程和试验结果。并进行分析和总结。

试验4-1 并行口试验

一、试验目标
1、掌握单片机并行口结构、工作原理和使用方法；
2、掌握单片机并行接口芯片结构、工作原理和使用方法；
3、掌握单片机并行接口扩展方法。

二、试验设备
TDN86/51教学试验系统一台。

三、试验内容
试验应用项目中，单片机和6个共阴LED数码管接口电路，参考教材“第8章 MCS-51 单片机并行接口”相关内容。

四、试验步骤
1、在TDN86/51教学试验系统机箱上搭建图1所表示电路。

图1 应用项目中单片机和6位LED接口电路

2、试验以下程序，检验数码管上是否显示出时间为06：19：00。
（试验时将指令前编号去掉）

；②主程序：
9 ORG 0050H
10 MAIN： MOV A, #03H ; 8155初始化命令字
11 MOV DPTR, #8000H ; 8155命令口地址
12 MOVX ＠DPTR, A ; 向8155写入命令字
MOV 27H， #00H ；向计时单元写入06：19：00
MOV 28H， #19H
MOV 29H， #06H
22 LOOP： LCALL DISP ; 调用显示子程序
23 LJMP LOOP ; 循环
； ……
; ⑤显示子程序：
50 DISP： MOV R0, #4FH ; 准备向缓冲区放数
51 MOV A, 27H ; 取秒值
52 ACALL PUTT ; 放秒值
53 MOV A, 28H ; 取分值
54 ACALL PUTT ; 放分值
55 MOV A, 29H ; 取小时值
56 ACALL PUTT ; 放小时值
57 MOV R0, #4AH ; 指向显示缓冲区首地址
58 MOV R2, #0DFH ; 从左边第一位开始显示
59 DISP1： MOV DPTR, #8002H ; 字形口地址
60 MOV A, #00H ; 熄灭码
61 MOVX ＠DPTR, A ; 关显示
62 MOV A, ＠R0 ; 取显示缓冲区中数
63 MOV DPTR, #SEGTAB ; 指向字形码表首
64 MOVC A, ＠A+DPTR ; 查表, 找字形码
65 MOV DPTR, #8002H ; 字形口地址
66 MOVX ＠DPTR, A ; 送出字形码
67 MOV A, R2 ; 取字位码
68 MOV DPTR, #8001H ; 字位口地址
69 MOVX ＠DPTR, A ; 显示一位数据
70 MOV R3, #00H ; 计数延时初值
71 DISP2： DJNZ R3, DISP2 ; 延时一段时间（1ms）
72 INC R0 ; 修改显示缓冲区指针
73 RR A ; 为显示下一位做准备
74 MOV R2, A ; 存字位码
75 JB ACC.7, DISP1 ; 不到最终一位, 则继续
76 RET ; 显示完6位, 返回
77 PUTT： MOV R1, A ; 暂存
78 ACALL PUTT1 ; 低4位先放入缓冲区
79 MOV A, R1 ; 取出原数
80 SWAP A ; 高4位放入低4位中
81 PUTT1：ANL A, #0FH ; 屏蔽高4位
82 MOV ＠R0, A ; 放进显示缓冲区
83 DEC R0 ; 缓冲区地址指针减1
84 RET
……
；⑧字形码表：
135 SEGTAB：DB 3FH, 06H, 5BH, 4FH, 66H, 6DH, 7DH
136 DB 07H, 7FH, 6FH
； ……

五、试验汇报
要求按学校要求格式撰写汇报，并要求写出试验过程和试验结果。并进行分析和总结。

试验4-2 串行口试验

一、试验目标
1、掌握单片机串行口结构、工作原理和使用方法；
2、掌握单片机串行接口编程方法；
3、掌握利用串行口实现双机通信编程方法。

二、试验设备
TDN86/51教学试验系统一台。

三、试验内容和步骤
1、单片机串行口自发自收通信：把单片机片内RAM30H～3FH中数据经过串行口发出，再从串行口接收，存放到片内40H～4FH单元中。试验程序以下：
ORG 0000H
LJMP MAIN
ORG 0023H
LJMP L4
ORG 1000H
MAIN： MOV TMOD， #20H
MOV TH1, #0F2H
MOV TL1, #0F2H
SETB TR1
MOV SCON， #50H
MOV PCON， #00H
SETB EA
SETB ES MOV R1, #30H
MOV SBUF, @R1
INC R1
MOV R0, #40H
L1: SJMP L1
L2: MOV A, SBUF
CLR RI
MOV @R0, A
INC R0
CJNE R0, #50H, L3
CLR ES
RETI
L3: MOV SBUF, @R1
INC R1
RETI
L4: JB RI, L2
CLR TI
RETI
END
试验操作步骤：
（1）按图2所表示接好线路。

图2 串行口试验接线图

（2）输入试验程序并检验无误，经汇编、链接后装入系统。
（3）用R0730命令将待传送数据放入片内RAM30H～3FH中。数据内容由读者任选。
（4）用R0740命令将入片内RAM40H～4FH单元清0。
（5）用G=0000命令连续运行程序，稍后按下试验机箱RESET键终止程序运行。
（6）用R0740命令检验片内RAM 40H～4FH单元中接收到是否正确。

2、把二台单片机串行口三根线连接好。假设一台为接收，另一台为发送。编写发送和接收通信程序。要求把甲机内部RAM 30H为首址单元内一组数据向乙机发送。乙机接收一组数据放在内部RAM 40H为首址单元内。甲、乙两机选择振荡频率为6MHz，波特率为2400。
试验参考程序以下：
发送程序：
ORG 0000H
LJMP MAIN
ORG 1000H
MAIN： MOV TMOD，#20H
MOV TH1，#0F4H
MOV TL1，#0F4H
MOV PCON，#80H
SETB TR1
MOV SCON，#0D0H
MOV R0，#30H
SEND： MOV A，@R0
MOV SBUF，A
JF： JBC TI，NEXT
SJMP JF
NEXT： INC R0
CJNE R0，#3FH，SEND
SJMP $
END
接收程序：
ORG 0000H
LJMP MAIN
ORG 1000H
MAIN： MOV TMOD，#20H
MOV TH1，#0F4H
MOV TL1，#0F4H
MOV PCON，#80H
SETB TR1
MOV SCON，#0D0H
MOV R0，#40H
JR： JBC RI，SS
SJMP JR
SS： MOV A，SBUF
MOV @R0，A
INC R0
CJNE R0，#4FH，JR
SJMP $
END
试验操作步骤：
（1）连接电路：将甲机TXD和乙机RXD相连、甲机RXD和乙机TXD相连、甲机GND和乙机GND相连便可进行双机通信。
（2）输入源程序并检验无误，经汇编、链接后装入系统。
（3）先运行接收方程序，再运行发送方程序，在运行发送程序前，先给程序中指定片内RAM单元赋值。
（4）检验接收方是否接收到正确数据，假如没有，检验硬件连接及程序，直到正确为止。

四、试验汇报
要求按学校要求格式撰写汇报，并要求：
1、读懂程序功效，并逐条加上注解。
2、写出试验过程和试验结果。并进行分析和总结。

试验5-1 D/A试验

一、试验目标
1、深入了解DAC0832结构和功效。
2、掌握DAC0832在51系列单片机中使用方法。

二、试验设备
TDN86／51教学试验系统一台。

三、试验电路
试验电路图3所表示，图中当WR和P2．7有效时选中DAC0832，所以可取7FFFH 为DAC0832片选地址。

图3 D /A 转换试验电路

四、试验内容
1、产生锯齿波，周期约为2ms。
试验程序以下：
ORG 0000H
0000 021000 LJMP MAIN
ORG 1000H
1000 907FFF MAIN： MOV DPTR，#7FFFH
1003 E4 CLR A
1004 F0 A1： MOVX @TPTR，A
1005 04 INC A
1006 80FC SJMP A1
END

2、产生三角波，周期约为4ms。
试验程序以下：
ORG 0000H
0000 021000 LJMP MAIN
ORG 1000H
1000 907FFF MAIN： MOV DPTR，#7FFFH
1003 E4 CLR A
1004 F0 L1： MOVX @DPTR，A
1005 04 INC A
1006 84FFFB CJNE A，#0FFH，L1
1009 14 DEC
