LED路灯作业指导说明书.doc

LED路灯作业指导书1
安装作业步骤：
焊光源-----测灯扳-----涂导热硅脂-----固定灯板-----焊接导线-----固定反光罩-----装透镜-----装玻璃-----装堵头-----连接电源绒-----测试、老化-----检验、贴标签-----装箱、入库
1、焊灯珠、做灯扳
方法：
A、取铝基板，平整地放在工作台上，在灯珠图标范围内均匀适量地涂上导热硅脂。
B、取灯珠，看准正负极，端正地贴放在灯珠图标上：
C、用烙铁加锡焊牢正负极引脚，做成灯扳
工具：防静电恒温烙铁、镊于
注意事项：
(1)、正负极要认准，
(2)、灯珠安放端正并紧贴铝基板，以免反光罩不对孔位，

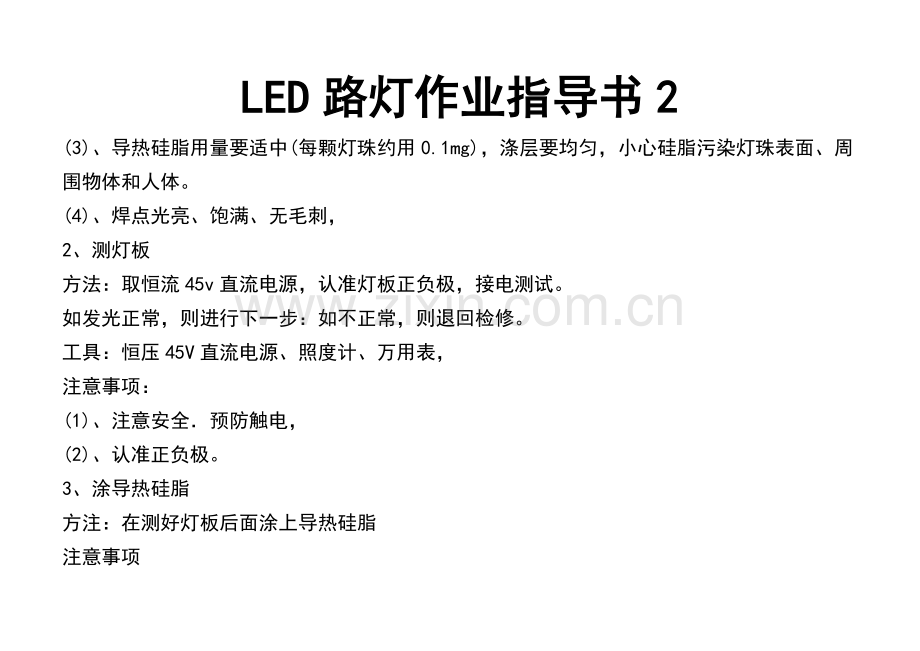

LED路灯作业指导书2
(3)、导热硅脂用量要适中(每颗灯珠约用0.1mg)，涤层要均匀，小心硅脂污染灯珠表面、周围物体和人体。
(4)、焊点光亮、饱满、无毛刺，
2、测灯板
方法：取恒流45v直流电源，认准灯板正负极，接电测试。
如发光正常，则进行下一步：如不正常，则退回检修。
工具：恒压45V直流电源、照度计、万用表，
注意事项：
(1)、注意安全．预防触电，
(2)、认准正负极。
3、涂导热硅脂
方注：在测好灯板后面涂上导热硅脂
注意事项
LED路灯作业指导书3
(1)、用量要适中(大约0．03克)涂层要均匀。
(2)、小心硅脂污染灯体表面、周围物体和人体。
4、固定灯扳
方法：
A、把涂好硅脂灯板安放到灯壳底部，使每个灯板螺孔对准灯壳对应固定孔。
B、用M3X5圆头十字不锈钢螺丝固定上紧。
工具：电动(气动)螺丝刀或手工十字螺丝刀
注意事项：
(1)、灯板安装方向要求一致，排列整齐，避免装反光罩高低不平或有缝隙，
(2)、螺丝要拧紧。
5、焊接导线
方注：
A、取导线，红线对正极，黑线对负极，用烙铁把全部灯扳按并联法焊接起来。
LED路灯作业指导书4
b取做好灯扳引线，红线对正极．黑线对负极，用烙铁把镀锡一端焊接在中间那块灯扳上，
另一端沿灯壳内边引到下端堵头处。
工具：防静电恒温烙铁、镊子、尖嘴钳
注意事项
(1)、布线平整，
(2)、焊点光亮、饱满、无毛刺．
6、固定反光罩
方法： 取反光罩，放到灯扳上，对准固定孔垃，且让灯珠全部露出反光罩圆孔，用M3x12不锈钢圆头十字螺栓一一上紧。
工具：电动(气动)螺丝刀或人力十字螺丝刀
注意事项：
A、不能用手直接接触反光罩表面。
B、反光罩表面平整、无缝隙。
LED路灯作业指导书5
7、装玻璃罩
方法：
A、剪取两段防水硅胶条，长度比玻璃罩长边长2cM，
B、用镊子和小一字螺丝刀把防水腔条压进灯壳两边凹槽，两端各留1CM。
C、用两人分别拉紧防水胶条两端，另用一人取玻璃罩正面朝上插进凹槽．剪去两端多出胶条。
工具：剪刀、米尺、镊子、小一字螺丝刀
注意事项：
(1)拉胶条时用力要均匀适中、不能过猛，以防拉断，
(2)不要直接用手接触玻璃表面。
8、装堵头
方法：
A、取M5X20不锈钢内六角螺拴，全部套入防水螺栓圈；
B、取上端堵头和对应防水腔垫，对准对应固定孔位，用套好胶圈内六角螺栓固定到灯LED路灯作业指导书6
壳上。
C、取防水头，插入灯扳引线，用目带螺母拧紧，取下端头和对应防水胶垫，用14-17号扳手防水头装上对准对应固定孔位，用套好驻圈内六方螺栓固定到灯壳上。
工具：M5六棱扳手、14-17号叉扳手
注意事项:螺丝要拧紧。
9、连接电源线
方法：
灯板红线接电源正报、黑线接电源负极，用绝缘胶布包好．
注意事项：
接头包扎好、无毛刺，以免漏电
10、测试、老化
方法：将做好路灯接入AC220V电路中，测亮度和照度(注意照射距离和范围)，多测几次，看是否符台行业标准、企业标准及用户要求；正常，通电二十四小时老化，不然返回检修。
LED路灯作业指导书7
工具：照度计、功率计、耐压仪、温湿度表、精密万用表
注意事项：
(1)、注意用电安全．预防触电，
(2)、测试数据取平均值
(3)、老化时间最少二十四小时，
11、检验、贴标鉴
方法：
将老化好产品一一检验，从产品外观、功效等各个角度去检验，检验台格后，贴合格标签。
注意事项：
(1)、产品外观、功效参数、安全参数全方面检验。
(2 J台格标签要求贴在要求部位、方向一致
12、装箱、入库。
方法：
LED路灯作业指导书8
A、将合格路灯套进内包装(硬质透明塑抖袋)扣上泡沫盒，摆进纸箱。
B、放装清单、说明书、台格证、保修卡。
C、用胶带纸封好纸箱。
D、在数箱上标明产品名称、规倍型号、数量、生产日期；盖检验台格章。
E、入库，存放环境要求通风、干燥、室温20。c左右，能防潮、防腐、防霉、防鼠；
工具：打包机
注意事项：
(1)、包装物表面要洁净、无污溃、无灰尘、无其它字迹。
(2)、外包装质地要坚硬，便于长途运输。
(3)标示清楚明了，便于储存，便于用户清点。
(4)安全储存。
编制： 余R
4月22日
