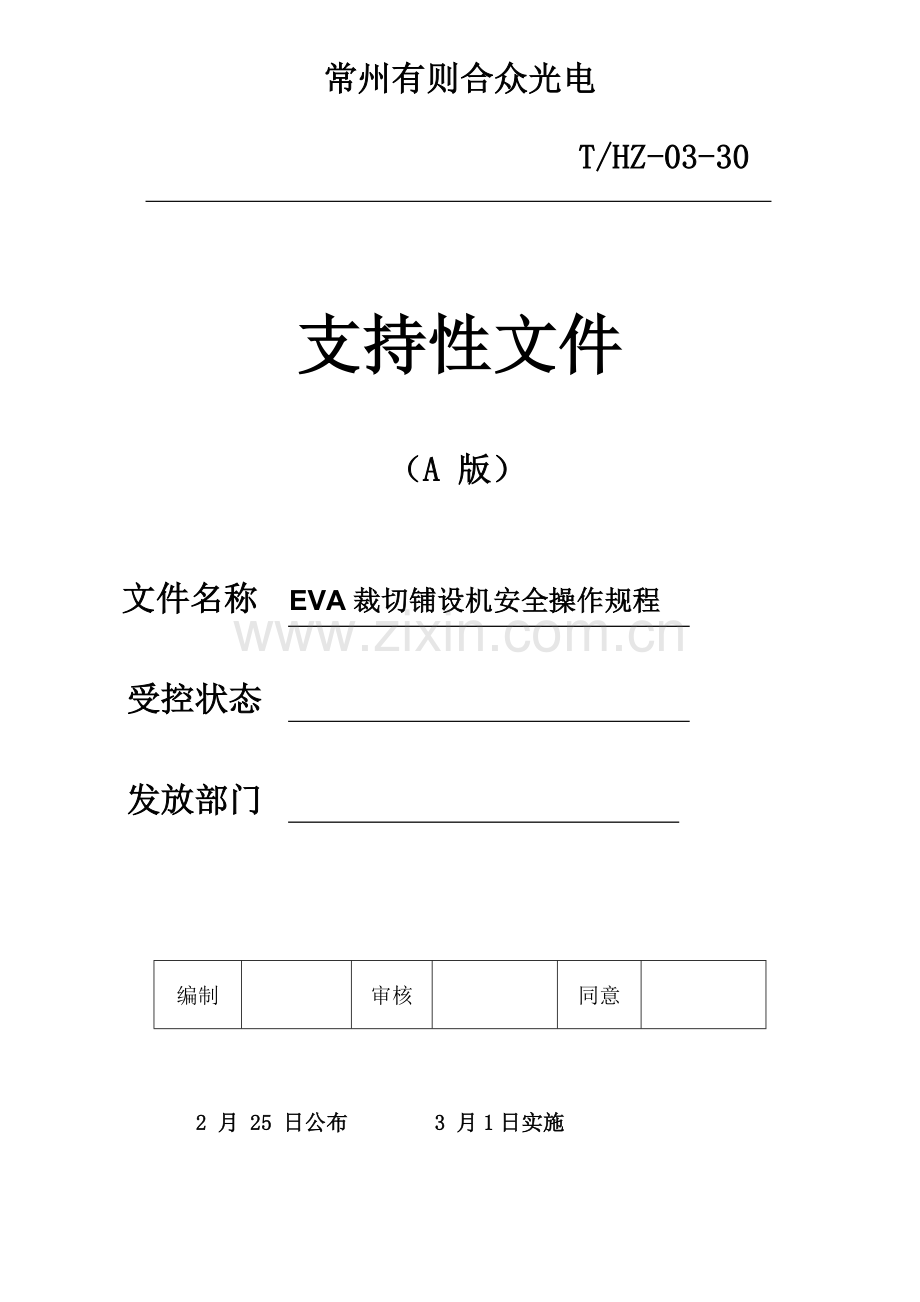

EVA裁切铺设机安全操作作业规程.doc

常州有则合众光电

T/HZ-03-30

支持性文件

（A 版）

文件名称 EVA裁切铺设机安全操作规程

受控状态

发放部门

编制

审核

同意

2 月 25 日公布 3 月1日实施

常州合众光电
T/HZ-03-30
共4页 第 1页
支持性文件：EVA裁切铺设机安全操作规程
第A版
第0次修改

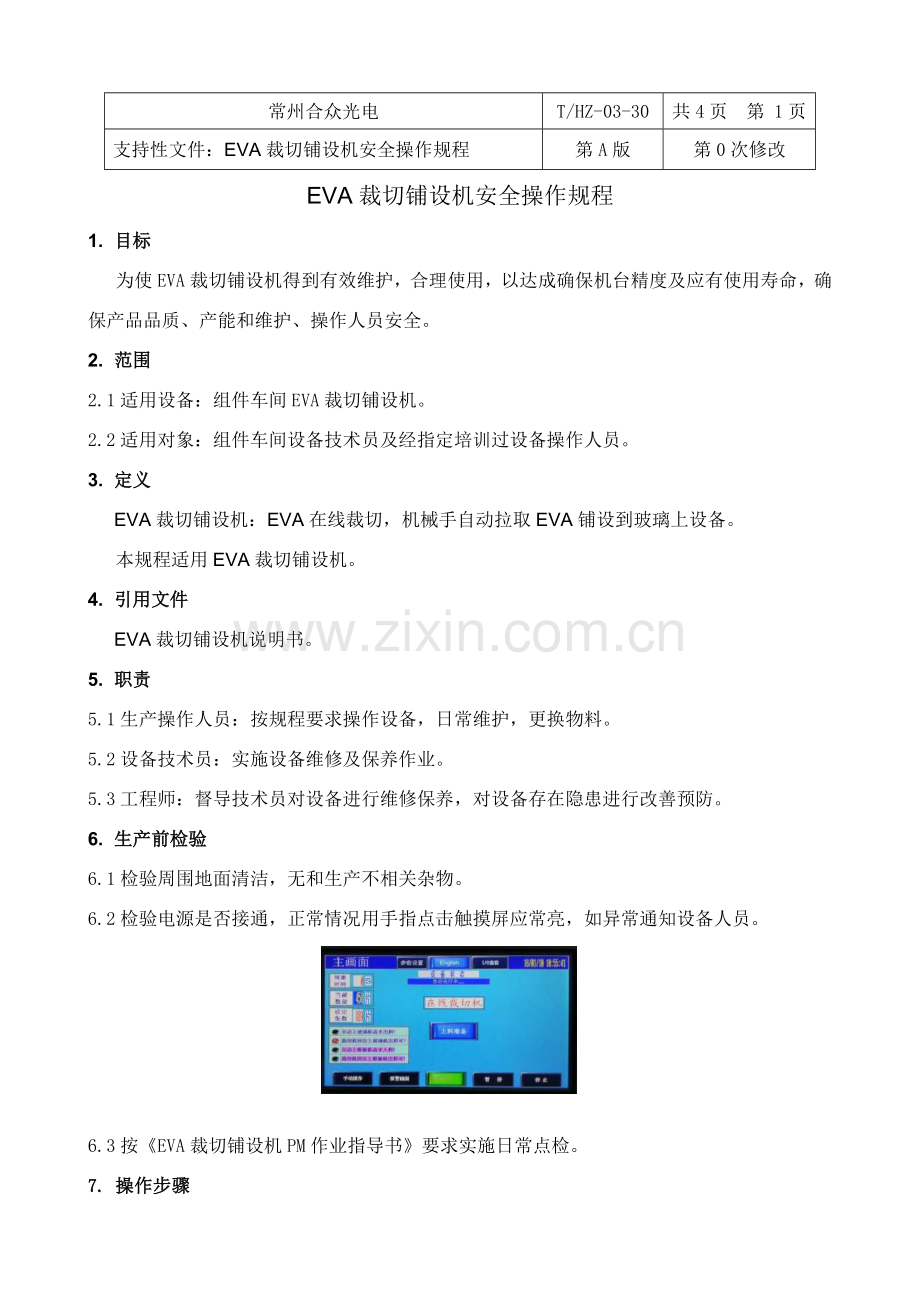

EVA裁切铺设机安全操作规程
1. 目标
为使EVA裁切铺设机得到有效维护，合理使用，以达成确保机台精度及应有使用寿命，确保产品品质、产能和维护、操作人员安全。
2. 范围
2.1适用设备：组件车间EVA裁切铺设机。
2.2适用对象：组件车间设备技术员及经指定培训过设备操作人员。
3. 定义
EVA裁切铺设机：EVA在线裁切，机械手自动拉取EVA铺设到玻璃上设备。
本规程适用EVA裁切铺设机。
4. 引用文件
EVA裁切铺设机说明书。
5. 职责
5.1生产操作人员：按规程要求操作设备，日常维护，更换物料。
5.2设备技术员：实施设备维修及保养作业。
5.3工程师：督导技术员对设备进行维修保养，对设备存在隐患进行改善预防。
6. 生产前检验
6.1检验周围地面清洁，无和生产不相关杂物。
6.2检验电源是否接通，正常情况用手指点击触摸屏应常亮，如异常通知设备人员。

6.3按《EVA裁切铺设机PM作业指导书》要求实施日常点检。
7. 操作步骤
“急停”按钮
“自动运行”按键
“复位”按钮
7.1检验并将全部“急停”按钮复位，按下触摸屏旁边“复位”按钮，将设备初始化。
常州合众光电
T/HZ-03-30
共4页 第 2页
支持性文件：EVA裁切铺设机安全操作规程
第A版
第0次修改

7.2初始化完成后点击“自动运行”，设备即进入工作状态。
EVA卷材
充气抢
7.3将滚轴穿过EVA卷材，卷材一端贴紧定位圆盘，并充气将膨胀轴顶开。
滚轴

定位钩
7.4将压杆提到上方钩住。

7.5按下“开始”按钮，按下图将EVA卷材穿好，完成后再次按下“开始”按钮，然后将压杆放下。卷料安装过程中注意不要偏斜，安装不正会造成裁切、铺设精度达不到要求。
“开始”按钮
上料对齐

7.6EVA卷料更换之前要检验端头一定要齐平，不然会造成裁切、铺设精度达不到要求。

常州合众光电
T/HZ-03-30
共4页 第 3页
支持性文件：EVA裁切铺设机安全操作规程
第A版
第0次修改

8. 安全注意事项
8.1安全基础注意事项
1）安装后开机前确保电源电压输出符合要求；
2）不要触摸控制盘、电气箱等带有标示牌机器内部电路。不然可能碰触高压电路，有触电死亡危险；
3）机器运转中，不可触摸机器和其它可动部分，如机械手、切刀等。不要将身体任何一部分置于可能被机构夹住或造成伤害地方；
4）确实熟记紧急停止按钮位置，方便随时按下。不要在卸下门、盖、护罩状态下接通电源；
5）运转前务必关闭机器门、盖、护罩等防护方法，一样，运转中也不能打开；
6）不得用湿手操作任何开关类操作对象；
7）遇有停电时，必需首先关掉电源开关；
8）不要擦除、涂抹或撕掉机器上贴有警告标识。当标识识别不清或毁坏时，应立即通知设备技术员处理；
9）严禁在设备电柜内放置任何物品；
10）严禁用锐利东西划触摸屏；
11）操作职员不得私自更改设备程序和参数设置；
12）严禁未经培训非相关人员操作本机器；
13）当玻璃因设备原因或本身原因爆裂操作员要立即清理，尤其是皮带内部及轻易卡运动部件地方碎玻璃一定要清洁洁净。清洁前应停机和拍下“急停”按钮后才可进入设备；
14）在安装卷材时做好防砸方法；
15）操作员设备日常点检时按《EVA裁切铺设机PM作业指导书》实施；
16）设备人员保养设备时按《EVA裁切铺设机PM作业指导书》实施；
8.2作业人员安全注意事项
1）操作者领带、项链饰物等应取下，长头发要在脑后面捆扎并卷上或收入帽中，以免被机器运行部分卷入或拉入机器内；
2）应避免穿着休闲等宽松服装操作机器，应穿工作服，扣好纽扣，扣紧袖口；
3）只在正常健康状态时使用机器，酒后或疲惫状态下不得使用机器；
8.3运转操作安全注意事项
1）检验安全护罩、门、盖确实安装，并没有破损。如有破损务必更换或修好；
2）机器设备应安装在含有防雷电建筑物内，不然，雷电发生中应停止机器运转；
3）不要用带上手套手进行触摸屏操作，不然有可能造成机械误动作或其它故障发生；
常州合众光电
T/HZ-03-30
共4页 第 4页
支持性文件：EVA裁切铺设机安全操作规程
第A版
第0次修改

4）结束工作欲离开机器时，应先关闭主电源开关，然后关闭连接机器动力电源；
5）开始工作时，应先接通动力电源，然后再开启机器主电源开关；
8.4工作环境安全注意事项
1）机器周围地面预防油和水存在，以避免操作者滑倒；
2）距机器0.8米周围，保持地面无障碍物，避免操作过程中被绊倒摔伤；
8.5机器控制系统安全注意事项
1）电气控制系统中变压器、继电器、电机、电器箱内高压端子，切忌触摸；
2）电压断开后，短时间内会有残留电压存在，需用万用表进行电压确定后再行触摸端子工作；
3）在设备电柜内进行工作时，必需断开接入机器总电源开关；

尤其注意！！！
1）当机器易手请将说明书连同机器一起交至新拥有者；
2）在使用本机之前必需先仔细阅读并了解此规范再行操作；
3）此规范务必置于操作者身边，常常阅读，熟悉其内容，便于操作；
