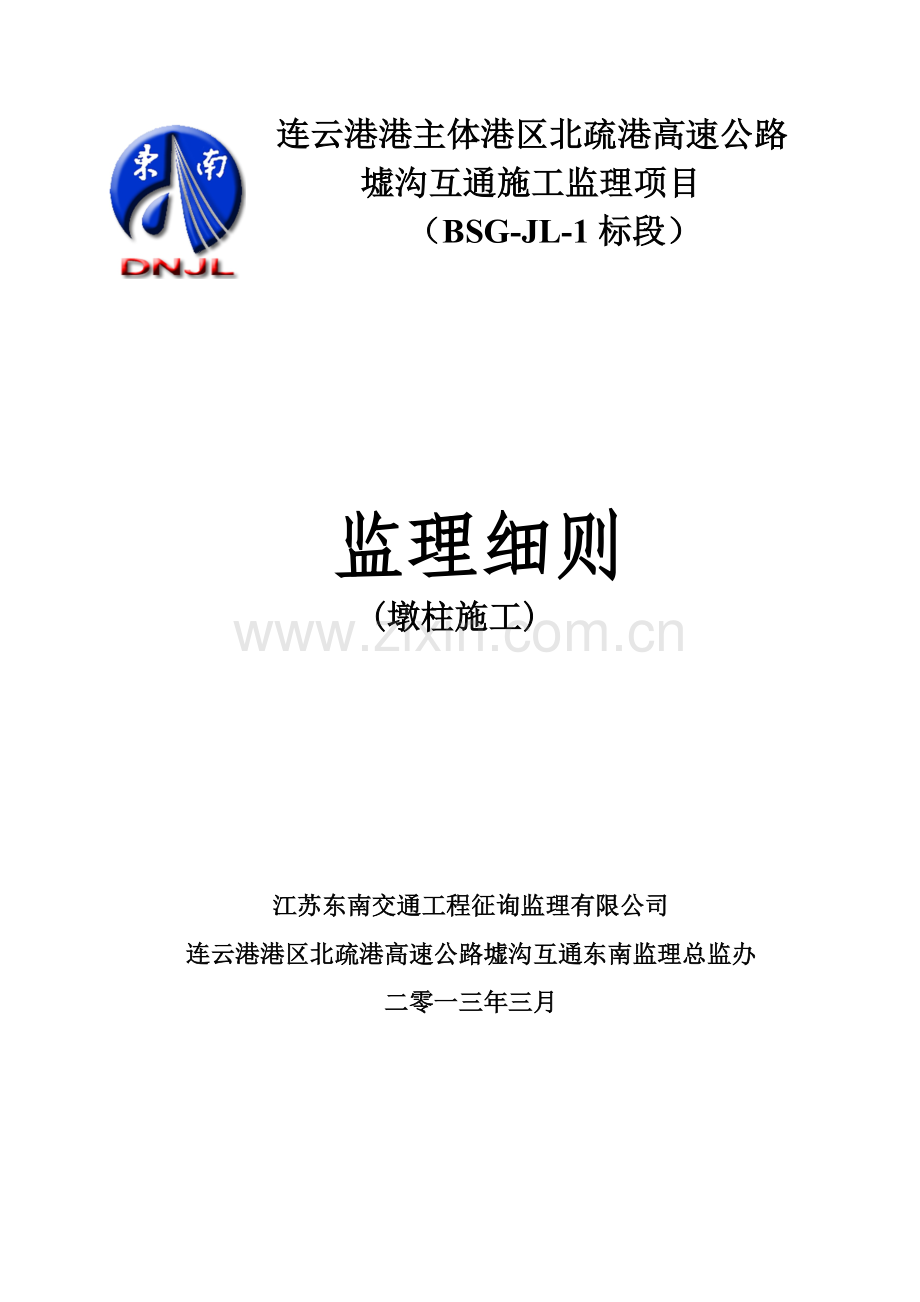

连云港港主体港区北疏港高速公路
墟沟互通施工监理项目
（BSG-JL-1标段）
监理细则
(墩柱施工)
江苏东南交通工程征询监理有限公司
连云港港区北疏港高速公路墟沟互通东南监理总监办
二零一三年三月
连云港港主体港区北疏港高速公路
墟沟互通施工监理项目
（BSG-JL-1标段）
监理实行细则
（墩柱施工）
编制人：
审核人：
单位名称： 江苏东南交通工程征询监理有限公司
日 期： 年 3 月 15 日
墩柱施工监理实行细则
一、 工程概况
连云港港主体港区北疏港高速公路BSG-1标位于连云港连云区，路线起点位于连徐高速公路开发区高架桥桥头附近，起点桩号为LK+590,路线横跨大港路，设墟沟互通一座，路线终点位于北崮山隧道起点，终点桩号ZK3+320，YK3+300。
北疏港高速公路在起点处连接连徐高速公路设立墟沟互通立交后，向北展线设立高架桥，在海滨花园社区和西墅花园社区之间进入北崮山。主线按双向四车道高速公路原则设计，采用重要技术原则为：道路级别：高速公路； 设计速度80 km/h；造价人才网路基宽度为26.5m。
工程规模：连云港港主体港区北疏港高速公路BSG-1标段左线全长1.73km、右线1.71km，征地249.95亩，土石方282783.9m3,主线路面66598m2,主线桥梁2087.3m/4座，匝道桥梁995.03m/9座，支线桥2座，新建涵洞11道，接长涵洞3道，墟沟互通立交一处。 本项目通过记录共有墩柱128个。
建设单位：连云港市交通运送局
建设管理单位：连云港市交通工程建设处
设计单位：江苏省交通规划设计院有限公司
施工单位：江苏捷达交通工程集团有限公司
监理单位：江苏东南交通工程征询监理有限公司
筹划施工工期：11月至6月，共20个月，监理服务期 44个月，缺陷责任期24个月。
二、监理原则与根据
（一）监理原则
严格监理，热情服务，秉公办事，一丝不苟，科学公正，廉洁自律。
（二）监理根据
（1）工程招标文献；
（2）建设工程委托监理合同，建设单位与承包商签定施工合同及其附件。
(3) 施工设计文献（设计图纸、阐明、设计规定），经建设单位和设计单位批准工程洽商记录、设计交底会议纪要等；
（4）关于法律、法规、规章和原则规范以及关于工程技术原则、规范、规程等。
(5) 经批准监理筹划工程监理、施工组织设计及其她文献；
(6)公路工程施工监理规范(JTG G10-)；
(7)施工规范及验收原则（见下表）；
序号
规范与原则名称
1
公路工程质量检查评估原则（JTG F80/1－）
2
公路桥涵施工技术规范（JTJ041-）
3
公路工程集料实验规程（JTJ058-）
4
公路工程水泥混凝土实验规程（JTGE30-）
5
钢筋焊接与技术规范（JTJ18-）
6
混凝土构造工程施工质量验收规范（GB50204-）
7
建设工程安全生产管理条例 (中华人民共和国国务院令第393号)
三、监理范畴
监理服务范畴：连云港港主体港区北疏港高速公路墟沟互通BSG-1段施工合同范畴内工程，本监理细则重要是针对连云港港主体港区北疏港高速公路墟沟互通BSG-1段墩柱工程施工监理而编制。
四、监理工作目的
（1）在质量方面控制工程质量达到施工合同规定。
（2）在进度方面按业主规定节点工期及批准进度筹划规定控制工期和准时竣工。
（3）在费用方面严格按合同规定据实计量。
(4)在合同管理方面，监理作为第三方按照公正原则严格监督检查，协助业主、承包商共同履行合同。
(5)在安全面控制目的，无重大伤亡事故。在文明施工方面协助承包商创市级文明工地。
(6)在竣工档案方面，指引、协助、监督承包商按规定完毕归档资料，并独立完毕监理资料及文档、内业资料齐全完整，分类有序,编目保管，符合档案管理规定。
五、监理工作办法和办法
以合同、设计文献、国家关于法律、法规为根据，坚持并纯熟运用“事前控制—过程控制—事后控制”，以事前控制过程控制为主。监理通过巡视、旁站、测量、实验、指令、程序、支付等手段进行监理工作，使工程处在受控状态。
（一）监理办法
(1)巡视：对钢筋安装、模板安装进行巡视检查，解决现场施工问题，保证施工、监理工作正常化。
(2)抽检:测量监理对施工放样、复测资料进行审查，按规定频率进行复测；详细内容详见“测量监理细则”。实验监理按规定频率对进场原材料、钢筋连接、砼配合比及施工中砼质量等进行见证、平行实验，详细内容详见“实验监理细则”。每一工序竣工后现场监理及时按规定频率进行抽检。
(3)旁站:对混凝土浇筑进行旁站。
(4)签认:先审核后实行,先验收后施工,谁经手,谁签认,谁负责。
（二）办法
(1)明确监理人员工作内容及职责；
(2)坚持“事前防止-事中控制-事后检查”制度；
(3)工地例会:定期召开工地例会,总结经验,找出问题,制定办法，督促承包商整治贯彻；对突发事件需及时召开专项例会。
(4)工作指令：在施工中凡承包商违背承包合同行为，如：不按设计规定、施工规范、技术原则、批准施工方案和施工工艺施工，或施工质量和施工安全存在隐患，或未经监理检查批准进行转序施工等问题，监理下达告知及指令，规定承包商予以书面回答并及时整治。必要时下达停工令，勒令承包商停工整治，在承包商整治后，监理将进行复查，确认整治达到规定后再下达复工令。
(5)回绝签证：监理经现场检查、测量、实验证明，在确认施工单位施工质量未达到设计规定和质量原则时，不能签认施工单位报送相应质量证明、转序施工关于文献及报表，同步指令施工单位进行整治或返工。
(6)回绝计量支付工程款：项目工程竣工后经检查，工程质量未达到设计规定和质量原则；对质量检查资料不完整、签字手续不齐全工程；对施工缺陷未整治完毕工程，或施工单位拒不整治工程，监理将不签认施工单位报送工程计量及工程款支付报表。
(7)向建设单位或政府主管部门报告：在施工监理过程中对于危及工程质量施工安全重大问题，虽经监理下达告知和指令，或通过工地会议等各种监理办法均无法解决，且问题依存在，监理应向建设单位或政府主管部门送交专项报告。
六、监理工作重点及办法
（一）施工准备阶段监理工作
(1)组织监理人员认真学习规范和原则及业主下发管理规定文献，仔细审视设计图纸及设计规定，发既关于文献不一致或有错误时，应及时书面报告建设单位。
(2）明确监理岗位职责，监理重点、难点、详细办法及办法环节。
(3）参加设计交底，掌握本工程设计意图、设计原则和要点；熟悉对材料与工艺规定，施工中应特别注意事项，以及对施工安全、环保工作规定等；澄清设计图不明确事项，收集资料并记录。
(4）审查承墩柱工方案，技术办法与否满足设计及规范规定和施工规定，其中模板支撑及加固、混凝土配合比、砼浇筑工艺为重点内容。审批分部工程开工报告。
(5）检查施工单位使用测量仪器与否按规定进行了校准，复核墩柱中心坐标和构造尺寸状况。
(6）审查施工单位申报原材料、混合料实验资料，对原材料应独立取样进行平行实验；对施工单位申请使用砼配合比进行审查，并进行实验验证；建立监理实验、检测工作台帐。
(7）检查砼拌和设备标定状况。
(8）检查施工队伍管理体系，审查特殊工种操作人员持证状况。
(9）审查施工单位进场施工机械设备与否满足合同规定，重点审查机械设备与否满足施工质量、安全、环保、进度等规定；
(10）对开工前承包商准备工作中各项安全办法贯彻、内部安全文明生产网络建立、安全设施进行检查验收并提出意见。
(11）将墩柱施工监理细则向承包商进行交底，明确监理重点及检测环节和办法。
（二）施工阶段监理控制办法
1 、测量控制
测量监理工程师对全线各点位坐标和高程结合图纸进行复算，制定测量控制图和建立测量台帐。在施工中，施工单位依照规定放复承台中心及角点坐标，承台控制标高。监理采用全站仪、水准仪进行独立平行复测，然后在测量放复单上签证。各工序完毕后，施工单位对上述各位置、标高进行验收复核，监理按比例进行复核，并在相应验收记录上签认。详细内容详见“测量监理细则”。
2、原材料控制
实验监理工程师应对承台施工进场合有原材料进行复试，依照实验和检测数据，决定所用材料与否合格，能否使用于工程。实验监理工程师编制监理实验筹划，按规范规定和规定频率设定抽试内容，建立实验台帐。监理抽检独立进行，实行随机抽样。
3、质量监理控制重点
（1）承包人根据墩柱中心和法线桩定出立柱方向边线、监理复核无误后方可进行钢筋绑扎工作。
（2）在墩柱钢筋绑扎前，承包人应对承台与墩柱结合面进行凿毛，报监理检查符合规定后方可钢筋绑扎工作。
（3）按设计规定对墩柱钢筋规格、数量、位置、主筋间距、保护层、绑扎及连接质量进行检查，钢筋保护层厚度应符合设计规定、钢筋扎丝头不得伸入保护层内以防导致钢筋锈蚀；钢筋接头连接质量与否符合设计及规范规定，钢筋接头应错开布置，同一断面接头数量不不不大于50%。
（4）模板检查：模板整体应稳定牢固，具备必要强度、刚度和稳定性，模板拼缝要严密、平顺、倾斜度≯0.3％H（且不应＞20mm）；检查模板支撑拼装与否按专项施工方案执行、支撑与否牢固、受力与否均匀；检查支架是符合安全专项方案。
（5）砼施工前，承包人应制定砼浇注作业指引书，并对施工人员进行技术交底。
（6）砼浇筑前，承包人应配备足够拌和和运送设备，砼浇筑高度超过2m应配串筒下料，不可直接倾倒砼入模，防止离析。
（7）严格控制砼入模温度（冬季≮5℃，夏季≯32℃），严防温度裂纹发生。
（8）在墩柱混凝土浇筑过程中，监理进行旁站，同步施工单位质量员、实验员在场。查验坍落度并制作试块，坍落度不符合规定拌和物不容许使用，禁止采用对拌和物掺水办法变化混凝土稠度；注意检查砼下料顺序，分层厚度与否合理，振捣与否及时到位。振捣时要避免振捣器直接接触模板和预埋件、钢筋。
（9）浇注砼过程中承包人应派专人值班，观测模板、支撑、预埋件与否有走动位移、发现问题及时纠正。
（10）拆模后承包人应告知监理验收，检查墩柱几何尺寸、平面位置标高、表面平整度、倾斜度与否符合设计及规范规定；检查表面与否存在蜂窝、麻面、气泡、露筋等状况，承包人不可随意涂抹修饰，应报监理工程师批准后才可做局部修饰。
（11）墩柱拆模后要采用塑料薄膜包裹进行养生，养护不少于7d。冬期施工时按冬期施工规定办理。
（三）安全、文明施工监理控制办法
1、工程开工前，监理工程师应审查施工单位编制安全技术办法或施工方案与否符合强制性原则，审查合格后方可批准工程开工。审查重点是：
a、安全管理和安全保证体系组织机构，涉及项目经理、专职安全管理人员、特种作业人员配备数量及安全资格培训持证上岗状况。
b、与否制定了施工安全生产责任制、安全管理规章制度、安全操作规程。
c、施工单位安全防护用品、机械设备、施工机具与否符合国家关于安全规定。
d、与否制定了施工现场暂时用电方案安全技术办法和电气防火办法。
e、施工场地与否符合关于安全规定。
f、生产安全事故应急预案制定状况，针对重点部位和重点环节制定工程项目危险源监控办法和应急预案。
g、施工人员安全教诲筹划、安全交底安排。
h、安全技术办法费用使用筹划。
2、熟悉合同文献、合同，检查承包商安全生产保障机构、安全生产保证体系，和《安全生产合同书》
3、监理工程师应审查分包合同中与否明确了施工单位与分包单位各自在安全生产方面责任。
4、监理工程师在巡视、旁站过程中应监督施工单位按专项安全施工方案组织施工，若发现施工单位未按关于安全法律、法规和工程强制性原则施工，违规作业时，应予制止。对危险性较大工程作业等要定期巡视检查，如发现安全事故隐患，应及时书面指令施工单位整治；状况严重应签发《工程暂停令》规定施工单位暂停施工，并及时报告建设单位。施工单位局部整治或者不断止施工，监理工程师应及时向关于主管部门报告。
5、督促施工单位进行安全生产自查工作、贯彻施工生产安全技术办法，参加施工现场安全生产检查。
6、建立施工安全监理台帐。监理机构应建立施工安全监理台帐，并由专人负责。监理人员应将每次巡视、检查、旁站中，发现涉及施工安全状况、存在问题、监理指令及施工单位解决办法和成果及时计入台帐。驻地监理工程师应定期检查施工安全监理台帐记录状况。
七、工程检测原则和检测频率
1、钢筋安装实测项目
项次
检查项目
规定值或容许偏差（mm）
检查办法和频率
1△
受力钢筋间距
（mm）
两排以上排距
±5
尺量：每构件检查2个断面
同排
±20
2
箍筋、横向水平筋间距（mm）
±10
每构件检查5-10个间距
3
钢筋骨架尺寸
（mm）
长
±10
按骨架总数30%抽查
宽、高
±5
4
弯起钢筋位置（mm）
±20
每骨架检查30%
5△
保护层厚度（mm）
±10
每构件沿周边检查共8处
2、墩柱实测项目
项次
检查项目
规定值或容许偏差
检查办法和频率
1△
砼强度 （Mpa）
在合格原则内
按JTG F80/1- 附录D检查
2
断面尺寸 （mm）
±20
检查3个断面
3
竖直度 （mm）
0.3%H且不不不大于20
用垂线或经纬仪测量2点
4
顶面高程 （mm）
±10
水准仪：检查3处
5△
轴线偏位 （mm）
10
全站仪或经纬仪：测量纵横各2点
6
大面积平整度 （mm）
5
用2m直尺，每20平米两方向各1处
7
预埋件位置 （mm）
10
用尺量
八、内业资料及记录
（1）内业资料及关于墩柱施工质量检查和评估表式，按业主下发统一表式进行填写整顿。
(2)监理工程师要按档案管理规定，检查施工单位各项表格资料，并订立各工序质量检查表、分项工程检查评估表等，并独立完毕监理资料。
（3）关于记录
专业监理工程师及监理员，应对现场施工关于状况做好监理日记、监理日记及旁站记录。
九、工程质量监理工作流程
墩柱施工监理控制流程
施工方案报告
否
监理批准
是
分部工程开工报告
否
监理批准
是
测量放样（复核）
钢筋连接强度实验
监理复测、签批
否
监理抽试
监理检查、批准
模板安装
监理抽验
技术交底
钢筋制安
是
钢筋分项工程质量评估
监理抽验评估、签批
否
是
（转下页）
（接上页）
砼配合比配制
监理旁站
监理签批
砼浇筑
否
分部工程质量评估
进入下一循环
监理抽验评估、签批
墩身砼分项工程质量评估
监理抽验、签批
墩身现场质量检查
拆模
砼养生
砼强度记录评估
砼试块强度试压
监理抽验
砼试块制作、养生
是
