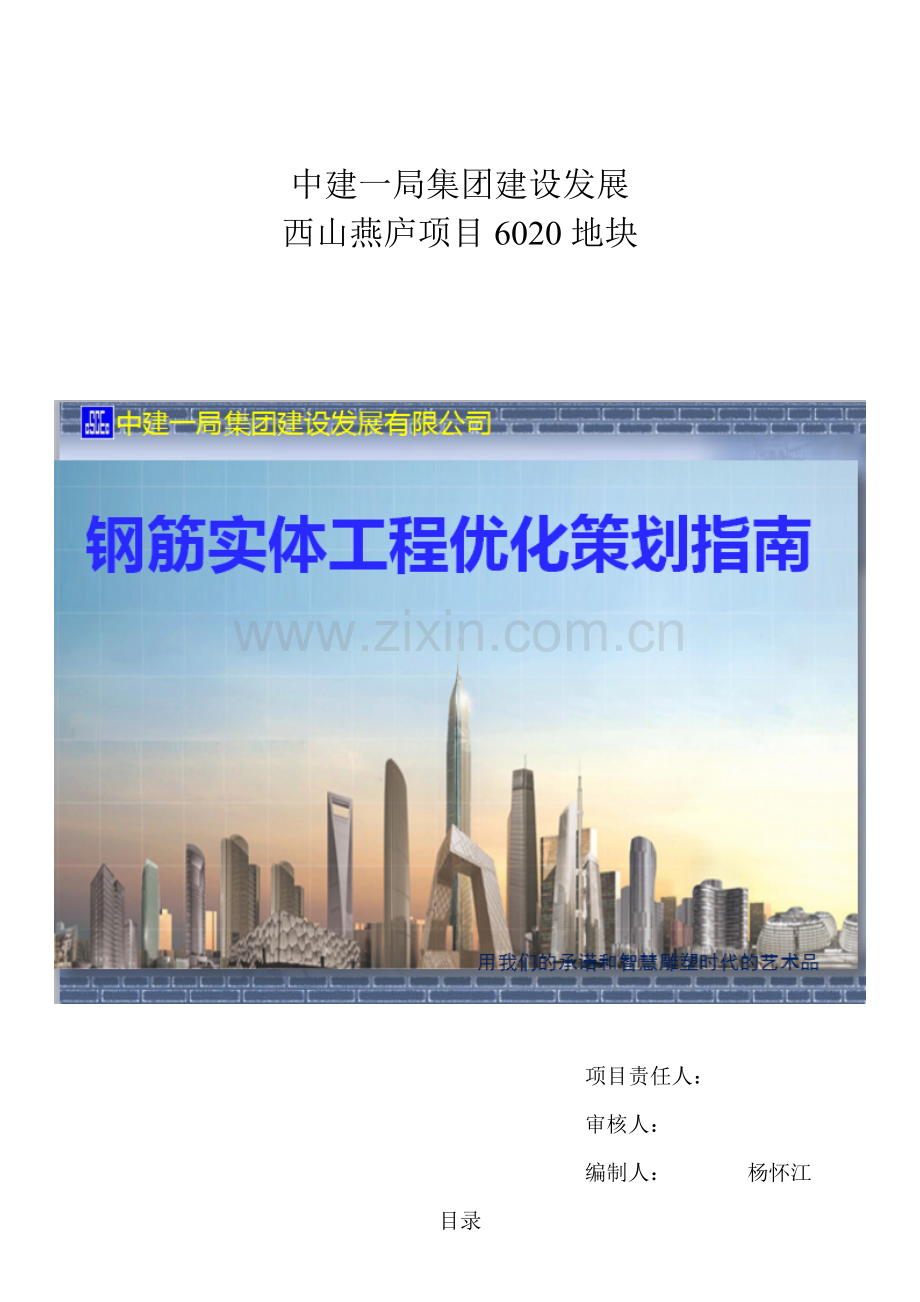

资源描述
中建一局集团建设发展
西山燕庐项目6020地块
项目责任人：
审核人：
编制人： 杨怀江
目录
1现场钢筋管理策划目标
2钢筋管理参与部门职责划分
3现场钢筋管理内容
4现场钢筋优化下料
5现场钢筋控制方法
一《现场钢筋管理策划目标》
1 经过对钢筋进行现场管理，确保钢筋损耗率在1.5%以内。
2 利用图集规范，优化现场钢筋施工方案，最大程度节省钢筋成本，为项目发明可观经济效益。
二《项目物资部职责》
1 钢筋原材料进场验收。
2 确保钢筋按计划进场。
3 钢筋材质证实，复试汇报等技术资料搜集。
4 对钢筋加工，安装过程进行跟踪，对发觉问题立即沟通，并以书面形式下发通知。
三《项目技术部职责》
1 负责编制钢筋施工方案，并进行技术交底。
2 负责将本工程全部钢筋省料方案办成洽商正式文件。
3 配合监理单位和质检单位现场钢筋验收。
4 对钢筋加工，安装工程进行跟踪，对发觉问题立即沟通，并以书面形式下发通知。
5 图纸有变更应尽早通知各部门，把有变更部位损失降到最低。
四《项目商务部职责》
1 参与图纸会审。
2 依据施工图纸，计算钢筋总量。
3 核审各责任分包单位钢筋配料单。
4 核审各责任分包单位钢筋进场计划。
5 配合物资部盘点现场钢筋原材料实际库存量。
6 监督现场钢筋加工，安装浪费现象。
五《项目工程部职责》
1 参与图纸会审。
2 监督现场钢筋加工，安装锚固长度及冷搭接长度（包含各个构件水平间距和竖向间距）。
3 依据实际施工进度，控制钢筋原材料进场量。
4 钢筋现场加工机械管理。
5 搜集施工现场关键部位影像资料。
6 施工现场钢筋安装完成后，多出钢筋应立即吊到钢筋后台整理后重新利用。
六《项目质量部职责》
1 参与图纸会审。
2 监督现场钢筋加工，安装锚固长度及搭接长度（包含各个构件水平间距和竖向
间距）。
3 负责现场质量关键节点影像资料搜集。
4 配合监理单位和质检单位现场钢筋验收。
七《钢筋总计划编制步骤》
1 依据结构分包钢筋翻样人员绘制钢筋计划详单。
2 结构分包钢筋翻样技术人员上报钢筋总量备料计划。
3 现场责任师，商务部，总工，商务经理核审后签字。
4 将计划发至物资部作为总体钢筋备料计划。
5 物资部依据日进场计划安排钢筋原材料批量进场。
八《钢筋工程奖罚机制》
1 钢筋根据设计图纸计算量（损耗率1.5%）结算。
2 在实际施工中，假如分包单位使用钢筋总量超出图纸计算总量，超出部分按钢筋进场价格由分包单位自行负担。
3 在确保施工质量情况下，假如实际用量低于图纸计算量，所节省成本由双方按百分比分配。
九《钢筋废料处理步骤》
1 由物资部，商务部及分包单位共同确定，废料池钢筋是否能够作为废料处理，能够利用钢筋严禁作为废料处理。
2 钢筋废料处理依据：直径6~12料头长度不超出300毫米，直径14~25料头长度不超出500毫米，可作为废料处理。
3 直径20~25料头能够用于梁垫铁。
4 确定为废料钢筋由物资部进行废料登记，过磅，由该区段分包单位责任人签字确定后才能够处理出场。
十《库存余料盘点步骤》
1 分包单位每次领料时，必需同时向物资部上报现场余料清单，物资部安排人员对余料进行盘点。
2 物资部在每个月月底前清点现场钢筋量，对于区域分包不需要钢筋立即配合协调配置给其它区域。
3 物资部和商务部尽可能每七天组织分包单位共同对对应区域剩下钢筋进行盘点并做好统计。
4 每个月由物资部对分包单位还未领取钢筋进行盘点并做具体统计，详单和分包单位领料单累计后和总计划进行对比。
十一《原材料质量控制》
1 进场钢筋需含有出厂合格证实及试验汇报单。
2 进场钢筋表面或每捆（盘）钢筋需有标识牌。
3 进场钢筋进入加工或施工现场须按炉（批）号及直径分批验收。
4 检验内容包含查对标识，质量外观，是否有断裂现象，直径偏小，盘螺（圆）接头较多等现象。
5 依据国家标准要求，抽取试样做力学性能试验，钢筋经检验合格方可使用。
6 钢筋在加工过程中，发觉脆断，焊接性能不良机械性能不显著时，应立即停止使用，并进行化学分析，确定合格后方可继续投入使用。
十二《现场钢筋堆放要求》
1 钢筋加工场，钢筋堆放场地由技术计划确定后，按企业标准化要求设置施工。
2 钢筋进入钢筋加工场应严格根据文明施工及企业标准化要求进行分类，码放整齐。
3 对各类钢筋须设显著标识牌，标明钢筋型号，等级，直径，技术证书编号及责任人和联络方法。
4 钢筋加工完成后，分类码放整齐并挂标识牌（安装区域，安装班组，数量等），重视成品保护。
5 钢筋后台加工所产生废料应立即清理到指定废料池。
十三《现场直螺纹接头控制方法》
1 柱子纵向钢筋层高2/3范围内均可使用直螺纹连接（注：不可设置在梁内）。
2 依据《钢筋机械连接通用规程》JGJ107-第43页要求，只要接头面积百分率小于50%，2级接头能够在抗震结构中任何部位使用。梁错开接头后用原材料贯通。
十四《地下室柱纵筋可按层高配筋》
十五《地下室外墙纵筋可按层高配筋》
十六《基础底板钢筋施工焊接马櫈可节省钢筋使用》
优点节省方法筋，反复使用钢筋，方便施工。
十七《基础柱子插筋角筋到底，其它钢筋直锚》
1 依据16G101-3第66页要求，筏板厚度只要达成1.4米，柱子插筋能够角筋到底，其它钢筋伸入基础板内锚固。
2 适适用于电梯井，集水坑，厚度达成1.4米筏板基础。
十八《楼层柱子纵筋优化断料》
1 柱子纵筋依据层高，钢筋错开35*D后，优化钢筋下料模数。
2 不管多复杂楼层高度，经过优化下料模数全部不会产生短料头。
十九《柱子纵筋封顶端部能直锚就直锚》
1 依据16G101-1第68页要求，中柱柱顶纵向钢筋伸入框架梁，当直锚长度≥LAE能够采取伸入框架梁一个直锚，省去12d,方便现场施工。
二十《柱子变截面尽可能不封顶重插》
1 依据16G101-1第68页要求，柱子在楼层变截面施工，能够采取在框架梁区域用缩尺箍筋变截面，既达成了成型效果又省去了柱子上下层相互锚固。
二十《柱子纵筋直径大变小，小变大不弯锚重插》
1 依据图集13G101-11第17页和钢筋焊接及钢筋焊接及验收规程JGJ18-第14页要求，柱墙纵筋采取电渣压力焊时，直径差只要不超出7毫米。
2 实际现场施工过程中竖向钢筋直径由小变大应该在下面一层开始变。
3 实际现场施工过程中竖向钢筋直径由大变小应该在上面一层开始变。
二十一《柱子拉钩应该挂主筋》
1 依据16G101-1第70页要求，柱子拉钩实际名称应该叫做柱子单肢箍。
2 假如柱子单肢箍放置在柱子箍筋外面，不仅造成了材料浪费，而且柱子混凝土保护层也不对了，成型效果也差，同时给柱子钢筋验收也造成了难度。
二十二《墙竖向钢筋封顶端部能直锚就直锚》
1 依据16G101-1第74页要求，剪力墙竖向钢筋封顶端部假如是边框梁而且梁高度满足直锚要求时，能够采取直锚。更方便了现场施工。
二十三《墙水平筋伸入端柱长度能直锚就直锚》
1 依据16G101-1第72页要求，墙水平筋伸入端柱长度≥LAE能够采取直锚。
2 尤其注明：除了新版16G101-1第72页要求，目前其它图集和规范全部没有找到能够采取直锚这一条，包含11G101-1。
3 优点：节省钢筋，加工降低莫非，方便现场施工。
二十四《墙竖向钢筋起步筋距离暗柱边一个竖向间距》
1 依据12G901-1第68页要求，S=一个墙竖向间距=墙竖向钢筋起步筋应该距离柱边一个竖向间距。
2 打破了之前因为没有找到墙竖向起步筋=S依据，行业潜规则和传统做法全部是墙竖向起步按柱边距离50施工
二十五《墙水平筋端头弯折放置柱子纵筋内侧》
1 打破传统做法，依据旧图集11G101-1第68页要求，确实是墙水平筋端头弯折放置在柱子纵筋外侧。
2 依据新图集16G101-1第71页要求，墙水平筋应该紧贴柱子纵筋内侧弯折。
3 优点：节省钢筋，降低加工莫非，方便现场施工。
二十六《墙竖向钢筋能够在楼板面100%搭接》
1 依据图集16G101-1第73页要求，一二级抗震等级剪力墙非底部加强部位或三四级抗震等级剪力墙竖向钢筋可在同一部位100%搭接，搭接长度=1,2LAE。
2 优点：好控制剪力墙竖向钢筋楼板顶面露出长度，方便现场施工。
二十七《墙拉钩安装注意事项》
1 依据图集16G101-1第16页要求，在设计没有明确墙拉钩是按矩形施工？还是按梅花施工？现场优选矩形施工。
2 优点：成型效果好。
二十八《梁腹板高度≥450才配置侧面结构筋》
1 依据图集13G101-11第61页要求，当梁底筋为一排时，梁腹板高度=从梁底筋中心线到板底距离尺寸。
2 依据图集13G101-11第61页要求，当梁底筋为二排时，梁腹板高度=从梁底到板底再减去70后距离尺寸。
3 现在翻样人员，质检单位，监理单位等绝大多数把腹板高度了解为，梁腹板高度=从梁底到板底。
二十九《梁架立筋搭接150》
1 依据图集16G101-1第84页要求，梁上配置有架立筋时，架立筋和支座非贯通搭接长度=150。此部位有少数人误了解为应该是一个钢筋搭接长度，是错误。
2 实际现场施工过程中，后台下料可能会有误差，安装时也会两头搭接长度不均匀，造成验收无法经过，提议架立筋下料长度增加50~100确保验收经过。
三十《梁侧面结构筋搭接长度和伸入支座长度15*d》
1 依据16G101-1第84页要求，梁侧面结构纵筋搭接和锚固长度=15*d。
2 施工现场安装过程中，大部分工人按1.4倍锚固搭接，造成了钢筋浪费，也造成了多跨梁安装到最终一跨部位时钢筋实际用量超出料单量。
三十一《多跨梁，梁底筋通长部署》
1 依据《钢筋机械连接通用规程》JGJ107-第43页要求，只要接头面积百分率小于50%，2级接头能够在抗震结构中任何部位使用。梁错开接头后用原材料贯通。
2 全部多跨梁底筋通长部署，严禁多跨梁底筋在中间支座断开，这么节省一个锚固。
3 因多跨梁底筋通长部署会造成最终一个接头安装有困难，能够采取最终一个接头采取加工反丝或冷搭接连接形式。
三十二《梁上部非贯通筋第三排伸入跨中=五分之一》
1 几乎全部翻样人员全部没有找到梁上部非贯通筋第三排伸入跨中=净跨五分之一图集和依据，新图集16G101-1也没有表现这一条，分包劳务为了验收顺利经过，上三排支座筋全部按上二排支座筋下料安装，严重浪费了钢筋，同时也给现场安装增加了一定难度。
2 依据混凝土结构平法设计和施工规则第287页要求，明确了梁上部非贯通筋第三排伸入跨中=净跨五分之一。
三十三《屋面梁端节点采取梁锚柱》
1 依据图集16G101-1第67页要求，假如按节点2和节点3柱锚梁施工，不仅要满足梁面筋伸到梁底，还要满足柱子从梁底算起1.5LAE+20d，而且有施工难度。
2 依据图集16G101-1第67页要求，假如按节点5梁锚柱施工，边柱和角柱，柱顶弯折同中柱做法，只需梁面筋向下弯折1.7LAE+20d,既没有多用钢筋不过方便了现场安装。
三十四《箍筋，拉钩，梁加工不应该扣伸长值》
1 钢筋在冷弯折作用会伸长，大多数翻样人员全部会在下料单中扣除伸长值。
2 依据图集16G101-1第59页和第62页要求，验收弯折长度标准是以弯折平直段长度。所以箍筋，拉钩，梁纵筋等构件在翻样和加工过程中不应该扣除伸长值，不能因为扣除了弯折伸长值造成验收无法经过。
三十五《连梁和暗梁安装特殊要求》
1 依据16G101-1第78页要求，连梁，暗梁侧面纵筋应该放置箍筋外侧，而实际施工过程中，因为我们大多数现场钢筋管理人员和安装工人（包含质检单位，监理单位），全部忽略了图集要求，把连梁，暗梁侧面纵筋放置在箍筋内侧，但又有少数人员知道这条图集要求，验收过程发觉后造成模板（钢筋）返工，同时也延误了施工进度。
三十六《废旧箍筋二次利用》
1 注：箭头表式箍筋改为拉钩断点。
2 实际现场施工过程中避免不了箍筋翻错样，也避免不了因图纸变更造成箍筋错误而产生作废箍筋，当出现了以上情况，能够把作废箍筋改为拉勾二次利用。
三十七《洞口≤300不另设补强钢筋》
1 依据16G101-1第110页要求，洞口≤300受力钢筋绕过孔洞，不另设补强钢筋。
三十八《板分布筋搭接长度150》
1 依据16G101-1第102页要求，分布筋本身及和受力筋，结构钢筋搭接长度为150。
2 实际施工现场工人安装时有还按1.4LAE搭接长度，造成了严重钢筋浪费。
三十九《板（楼梯）分布筋不弯钩依据》
1 钢筋用于板（楼梯）分布筋部位属于受压钢筋。
2 依据16G101-1第59页要求，受压钢筋不应采取末端弯钩。
3 优点：方便施工。
四十《直螺纹加工要求》
1 套丝钢筋必需用无齿锯切割后加工。
2 直螺纹加工好钢筋必需戴好保护帽，并码放整齐。
四十一《箍筋加工要求》
四十一《钢筋加工成品堆放要求》
四十二《钢筋成品保护要求》
1 钢筋需要项目管理人员和监理单位经过现场验收，确定质量合格后才能进行砼浇筑。
2 在砼浇筑过程中，必需要有项目（劳务）管理人员现场监督砼浇筑，确保施工质量。
