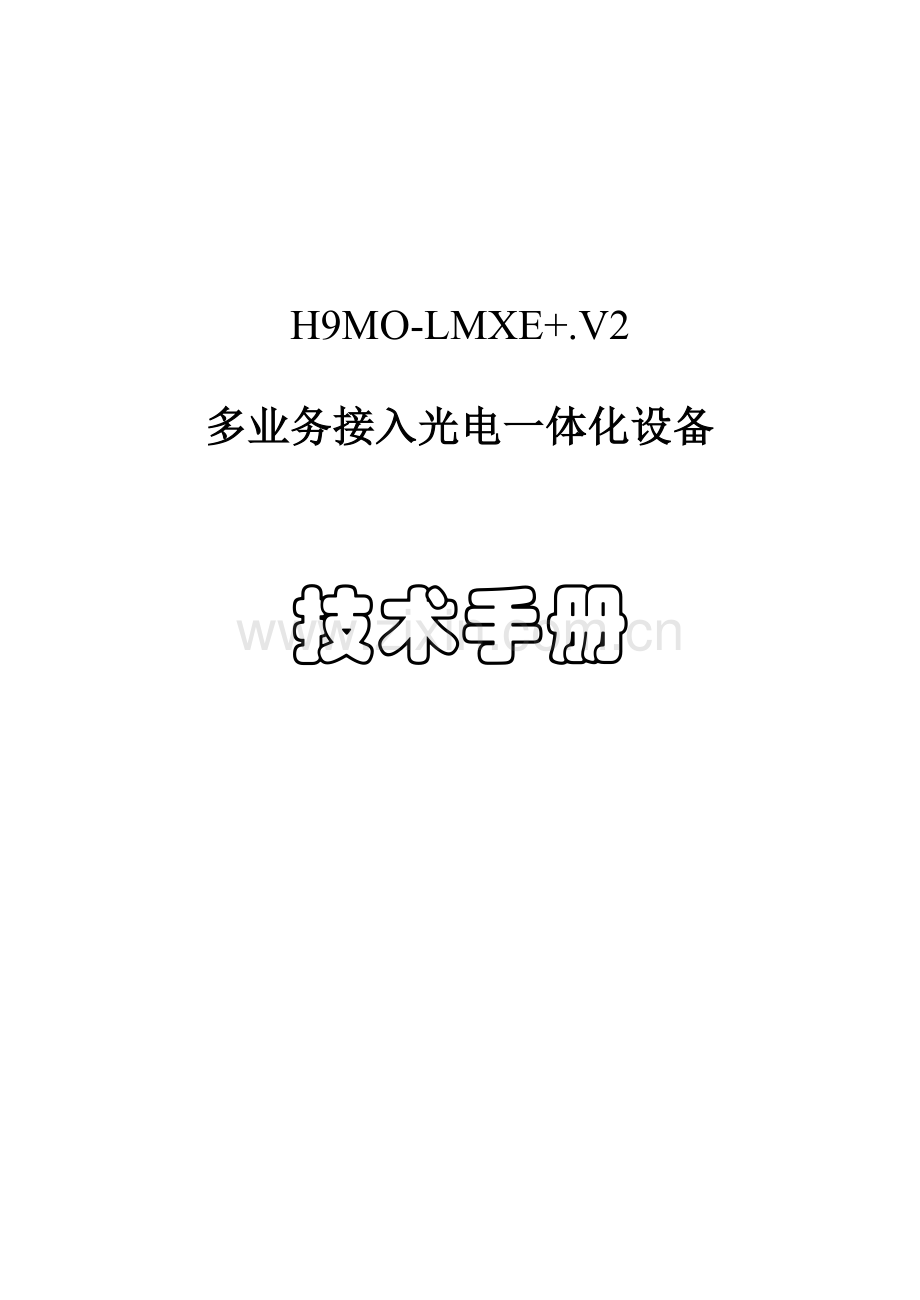

H9MO-LMXE+.V2
多业务接入光电一体化设备

技术手册

北京华环电子股份

H9MO-LMXE+.V2
多业务接入光电一体化设备

技术手册

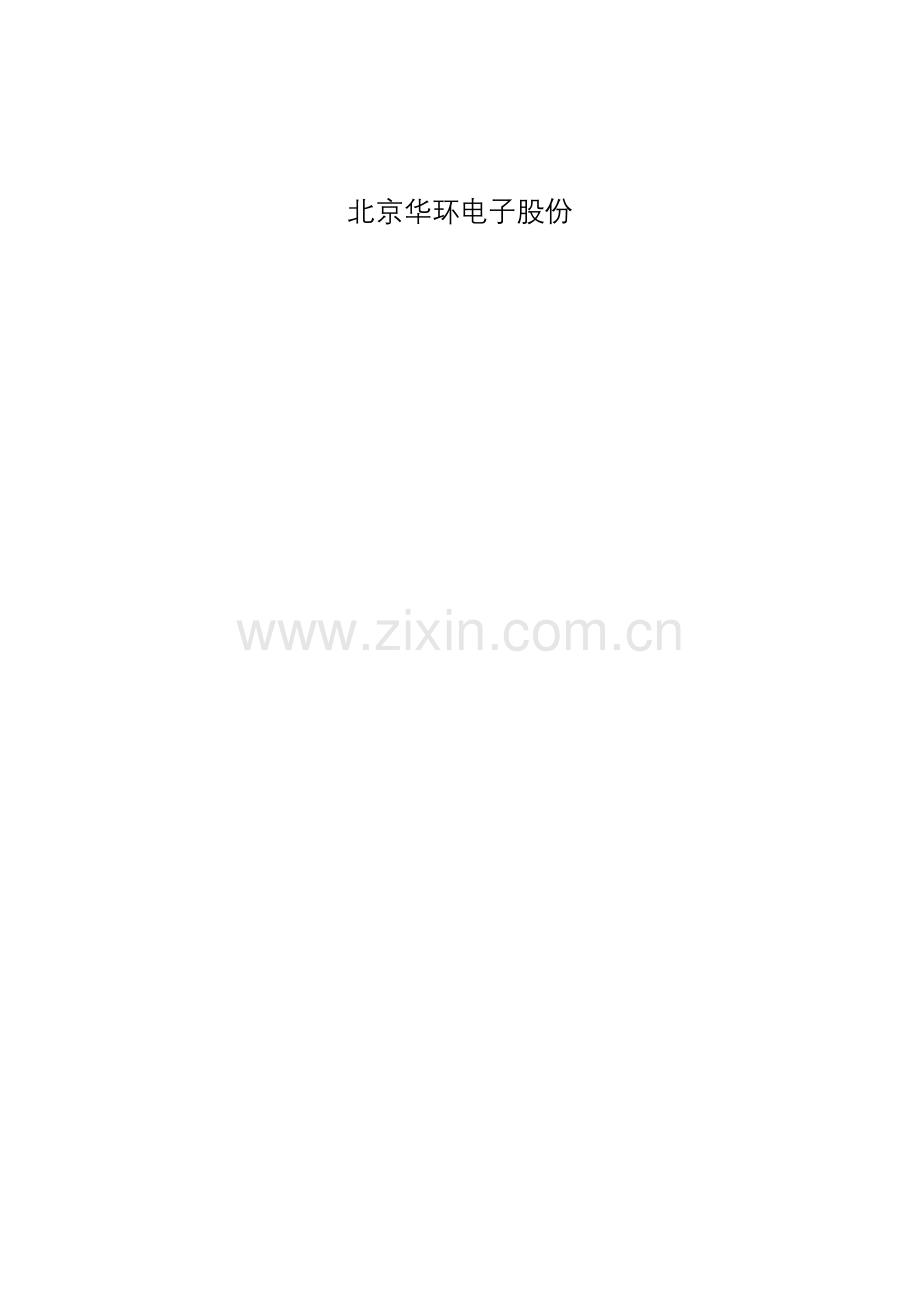

北京华环电子股份
.10
版权申明

本产品全部部分，包含本手册及配件等，其知识产权归北京华环电子股份（以下简称华环）全部。未经华环企业书面许可，不得任意仿制、拷贝、誊抄或转译。除此之外，本手册所提到产品规格和资讯仅供参考，内容亦会随时更新，恕不另行通知，相关信息请向华环企业咨询。

版权全部Ÿ不得翻印©北京华环电子股份

产品名称：H9MO-LMXE+.V2多业务接入光电一体化设备

手册版本：1.0
发表日期：10月

北京华环电子股份
BEIJING HUAHUAN ELECTRONICS Co., LTD.
联络方法
地       址：北京市海淀区上地六街26号华环大厦（100085）
服务热线：[phone]
华环总机：+86-
传       真：+86-
网       址：.com
E- mail：

目录
1产品架构 2
1.1硬件结构 2
1.1.1机框外观和结构组成 2
1.1.2机框配置 2
1.1.3单板概述 2
1.2软件结构 2
1.2.1概述 2
1.2.2单板软件 2
1.2.3主机软件 2
2技术指标 2
2.1设备参数 2
2.1.1 H9MO-LMXE+.V2机框参数 2
2.1.2单板参数 2
2.1.3运行环境 2
2.1.4电源参数 2
2.2性能和容量 2
2.3接口规范和协议 2
2.3.1 STM-1、STM-4、STM-16光接口 2
2.3.2 C37.94光接口 2
2.3.3音频及异步/同向数据接口 2
2.3.4 E1/E3/DS3接口 2
2.3.5时钟接口 2
2.3.6以太网接口 2
A缩略语 2

1 产品架构
相关本章
经过阅读本部分内容，能够了解H9MO-LMXE+.V2硬件结构和软件结构。
Error! Reference source not found.Error! Reference source not found.
Error! Reference source not found.Error! Reference source not found.
1.1 硬件结构
硬件结构包含H9MO-LMXE+.V2机框、单板。
1.1.1 机框外观和结构组成
H9MO-LMXE+.V2机框有19个槽位，机框上方安装了降温风扇。本节介绍H9MO-LMXE+.V2机框外观和组件位置。
H9MO-LMXE+.V2机框外观和结构组成如Error! Reference source not found.、Error! Reference source not found.所表示。
图1-1 H9MO-LMXE+.V2机框正视图和结构组成图

图1-2 H9MO-LMXE+.V2机框后视图

1.1.2 机框配置
H9MO-LMXE+.V2机框提供2个交叉主控板槽位、2个电源槽位、1个网管板槽位和14个业务板槽位，本节关键介绍可配置单板类型和槽位限制。

l H9MO-LMXE+.V2框提供19个槽位号，其中右起第一、二个槽位可插2块电源板，右起第三个槽位可插网管板。
l 单板配置图和单板配置列表里提到槽位号是依据H9MO-LMXE+.V2机框可插单板总数进行编号。
H9MO-LMXE+.V2机框单板配置如Error! Reference source not found.所表示；H9MO-LMXE+.V2配置如Error! Reference source not found.所表示。
图1-3 H9MO-LMXE+.V2机框单板配置图

表1-1 H9MO-LMXE+.V2机框单板配置列表
单板类别
单板名称
槽位限制
网管板
H9MO-LMXE+.V2-NM02
插在NM槽位
直流-48V电源板（150W）
H9MO-LMXE+.V2-PWR-DC-48V
插在PWR槽位
交流电源板（220V）
（150W）
H9MO-LMXE+.V2-PWR-AC220V
插在PWR槽位
STM-16接口，SFP，
交叉主控板
H9MO-LMXE+.V2-OX16A
插在X1、X2槽位
STM-4接口，SFP，
交叉主控板
H9MO-LMXE+.V2-OX04A
插在X1、X2槽位
STM-1接口，SC，
交叉主控板
H9MO-LMXE+.V2-OX01A
插在X1、X2槽位
STM-1接口，SFP，
交叉主控板
H9MO-LMXE+.V2-OX01S
插在X1、X2槽位
交叉主控板
H9MO-LMXE+.V2-DX01A
插在X1、X2槽位
交叉监控汇聚板
H9MO-LMXE+.V2-DX02M
插在1～14中任一槽位
2端口，SC接口，
STM-1业务板
H9MO-LMXE+.V2-OS01
插在1～14中任一槽位
2端口，SFP接口，
STM-1业务板
H9MO-LMXE+.V2-OS01S
插在1～14中任一槽位
2端口，SFP接口，
STM-4业务板
H9MO-LMXE+.V2-OS04A
插在7~8槽位
铃流板
H9MO-LMXE+.V2-RING48V
插在13、14槽位
12端口，RJ45，75ohms ，E1接口板
H9MO-LMXE+.V2-EP03-75
插在1～14中任一槽位
12端口，RJ45，120ohms，E1接口板
H9MO-LMXE+.V2-EP03-120
插在1～14中任一槽位
1端口，BNC，75ohms，E3/DS3接口板
H9MO-LMXE+.V2-EP02
插在1～14中任一槽位
8端口，RJ45，75ohms ，E1上联交叉板
H9MO-LMXE+.V2-EP08-75
插在1～14中任一槽位
8端口，RJ45，120ohms，E1上联交叉板
H9MO-LMXE+.V2-EP08-120
插在1～14中任一槽位
EM信令接口板
H9MO-LMXE+.V2-EM20
插在8~13槽位
G.703 64k同向接口板
H9MO-LMXE+.V2-CHD01
无限制，可插在1~14槽位
64K交叉业务板
H9MO-LMXE+.V2-DX02
无限制，可插在1~14槽位
公务接口板
H9MO-LMXE+.V2-LA01
无限制，可插在1~14槽位
多功效接口板
H9MO-LMXE+.V2-CHM01
插在8~13槽位
10路可配话路（FXO，FXS，磁石或热线等）接口板
H9MO-LMXE+.V2-CHU01
通常情况下只能插在8~13槽位上，但设置为局端模式（FXO）时也可插在1~7槽位
10路局端话路FXO业务板
H9MO-LMXE+.V2-CHL01
插在1～14中任一槽位
10路远端话路FXS业务
H9MO-LMXE+.V2-CHR01
插在8~13槽位
10路2/4线音频接口板
H9MO-LMXE+.V2-CH4W01
插在1～14中任一槽位
16路低速率RS232/V.24/V.28
接口板
H9MO-LMXE+.V2-SD01
插在1～14中任一槽位
异步数据接口板（16路RS232和2路RS485或RS422）
H9MO-LMXE+.V2-SD02
插在1～14中任一槽位
低速率RS232/V.24接口板（6路RS232/V.24异步数据，或2路同时+4路异步数据）
H9MO-LMXE+.V2-SD03
插在1～14中任一槽位
2路V.35接口板
H9MO-LMXE+.V2-ED01
插在1～14中任一槽位
2路X.21接口板
H9MO-LMXE+.V2-ED02
插在1～14中任一槽位
20路开关量接口板
H9MO-LMXE+.V2-DIO20
假如采取输入模式3，需要插在8~13槽位，不然无槽位限制
2端口C37.94接口板
H9MO-LMXE+.V2-C37D
插在1～14中任一槽位
4端口通道型，EoS，FE电接口板
H9MO-LMXE+.V2-FE01
插在1～14中任一槽位
4端口通道型，EoS，FE光接口板
H9MO-LMXE+.V2-FE02
插在1～14中任一槽位
4端口通道型，EoPDH，FE电接口板
H9MO-LMXE+.V2-FE04
插在1～14中任一槽位
4端口通道型，EoPDH，FE光接口板
H9MO-LMXE+.V2-FE05
插在1～14中任一槽位
2端口交换型，EoS，GE以太网业务板
H9MO-LMXE+.V2-GX05
插在1～14中任一槽位
配置在以太网汇聚槽位（通用槽位4和11）时支持6个汇聚侧端口；配置在其它通用槽位上时支持1个汇聚侧端口
2端口交换型，EoPDH，GE以太网业务板
H9MO-LMXE+.V2-GX06
插在1～14中任一槽位
配置在以太网汇聚槽位（通用槽位4和11）时支持6个汇聚侧端口；配置在其它通用槽位上时支持1个汇聚侧端口
2端口交换型，标准G.8040 EoPDH，GE以太网业务板
H9MO-LMXE+.V2-GXS06
插在1～14中任一槽位
配置在以太网汇聚槽位（通用槽位4和11）时支持6个汇聚侧端口；配置在其它通用槽位上时支持1个汇聚侧端口

1.1.3 单板概述
介绍H9MO-LMXE+.V2支持单板类别、简称、全称及功效。
H9MO-LMXE+.V2支持单板如Error! Reference source not found.所表示。
表1-2 H9MO-LMXE+.V2支持单板列表
单板类别
简称
全称
功效概述
网管板
NM02
H9MO-LMXE+.V2-NM02
l 提供2个以太网网管接口，支持网管级联
l 用于对汇聚设备及其下联终端设备监控和配置，能够显示整个汇聚设备（包含电源状态、风扇状态监测）和多种插卡工作状态和远端设备配置和管理、状态和性能监视和掉电监测等
l 含有远程在线升级功效
l 支持配置信息上载和下载
l 含有告警输出接口
直流-48V电源板
（150W）
PWR
H9MO-LMXE+.V2-PWR-DC-48V
l 用于向设备各板提供工作电源和风扇电源
l 支持1+1保护
l 输出功率150W
交流电源板
（220V）（150W）
PWR
H9MO-LMXE+.V2-PWR-AC220V
l 用于向设备各板提供工作电源和风扇电源
l 支持1+1保护
l 输出功率150W
STM-16接口，
SFP，交叉主控板
OX16A
H9MO-LMXE+.V2-OX16A
l 提供2路STM-16光接口
l 内置TUPP和交叉连接矩阵（低阶交叉容量* VC-12，高阶交叉容量96*96 VC-3、96*96 VC-4）
l 内置时钟处理单元，提供SDH时钟功效
l 内置2个E1误码测试仪
l 内置2个E1监控通道
l 含有配置信息备份功效
l 配置两块交叉主控板时交叉连接和时钟单元组成1+1备份保护
l 支持非返回式子网连接保护（SNCP）
l 支持公务
l 光接口支持ALS功效
STM-4接口，
SFP，交叉主控板
OX04A
H9MO-LMXE+.V2-OX04A
l 提供2路STM-4光接口
l 内置TUPP和交叉连接矩阵（低阶交叉容量* VC-12，高阶交叉容量96*96 VC-3、32*32 VC-4）
l 内置时钟处理单元，提供SDH时钟功效
l 内置2个E1误码测试仪
l 内置2个E1监控通道
l 含有配置信息备份功效
l 配置两块交叉主控板时交叉连接和时钟单元组成1+1备份保护
l 支持返回式和非返回式子网连接保护（SNCP），交叉主控板（OX16A）支持非返回式子网连接保护
l 支持公务
l 光接口支持ALS功效
STM-1接口，SC，交叉主控板
OX01A
H9MO-LMXE+.V2-OX01A
l 提供2路STM-1光接口
l 内置TUPP和交叉连接矩阵（低阶交叉容量* VC-12，高阶交叉容量60*60 VC-3、20*20 VC-4）
l 内置时钟处理单元，提供SDH时钟功效
l 内置2个E1误码测试仪
l 内置2个E1监控通道
l 含有配置信息备份功效
l 配置两块交叉主控板时交叉连接和时钟单元组成1+1备份保护
l 支持返回式和非返回式子网连接保护（SNCP），交叉主控板（OX16A）支持非返回式子网连接保护
l 支持公务；
l 光接口支持ALS功效
STM-1接口，
SFP，交叉主控板
OX01S
H9MO-LMXE+.V2-OX01S
l 提供2路STM-1光接口
l 内置TUPP和交叉连接矩阵（低阶交叉容量* VC-12）
l 内置时钟处理单元，提供SDH时钟功效
l 内置2个E1误码测试仪
l 内置2个E1监控通道
l 含有配置信息备份功效
l 配置两块交叉主控板时交叉连接和时钟单元组成1+1备份保护
l 支持返回式和非返回式子网连接保护（SNCP），交叉主控板（OX16A）支持非返回式子网连接保护
l 支持公务
l 光接口支持ALS功效
交叉主控板
DX01A
H9MO-LMXE+.V2-DX01A
l 内置TUPP和交叉连接矩阵（低阶交叉容量* VC-12）
l 内置时钟处理单元，提供SDH时钟功效
l 内置2个E1误码测试仪
l 内置2个E1监控通道
l 含有配置信息备份功效
l 配置两块交叉主控板时交叉连接和时钟单元组成1+1备份保护
交叉监控汇聚板
DX02M
H9MO-LMXE+.V2-DX02M
l 64K交叉监控汇聚板，支持62个E1全64K时隙交叉连接（1984×1984）
l 支持62路64K HDLC监控汇聚
l 属于内部功效单元，没有外部信号接口
2端口，SC接口，
STM-1业务板
OS01
H9MO-LMXE+.V2-OS01
l 提供2路STM-1光接口
l 连接多种终端型SDH设备，提供点到多点星形光纤接入，或和ADM设备组成环网或其它更为复杂支路网络
l 支持板间和本板2个光接口间无阻塞交叉，用于板内光接口SNCP保护
l 支持公务
l 经过交叉矩阵也可插入2个E1误码仪和2个E1监控通道
l 光接口支持ALS功效
2端口，SFP接口，
STM-1业务板
OS01S
H9MO-LMXE+.V2-OS01S
l 提供2路STM-1光接口
l 连接多种终端型SDH设备，提供点到多点星形光纤接入，或和ADM设备组成环网或其它更为复杂支路网络
l 支持板间和本板2个光接口间无阻塞交叉，用于板内光接口SNCP保护
l 支持公务
l 经过交叉矩阵也可插入2个E1误码仪和2个E1监控通道
l 光接口支持ALS功效
2端口，SFP接口，
STM-4业务板
OS04A
H9MO-LMXE+.V2-OS04A
l 提供2路STM-4光接口
l 连接多种终端型SDH设备，提供点到多点星形光纤接入，或和ADM设备组成环网或其它更为复杂支路网络
l 支持板间和本板2个光接口间无阻塞交叉，用于板内光接口SNCP保护
l 支持公务
l 经过交叉矩阵也可插入2个E1误码仪和2个E1监控通道
l 光接口支持ALS功效
12端口，
RJ45，75ohms， E1接口板
EP03-75
H9MO-LMXE+.V2-EP03-75
l 实现12路E1接入
l 任意一路E1输入可作为时钟参考源
l E1接口阻抗75Ω
12端口RJ45，120ohms，E1接口板
EP03-120
H9MO-LMXE+.V2-EP03-120
l 实现12路E1接入
l 任意一路E1输入可作为时钟参考源
l E1接口阻抗120Ω
1端口，BNC，75ohms，E3/DS3接口板
EP02
H9MO-LMXE+.V2-EP02
l 实现1路E3或DS3信号接入
l E3/DS3接口阻抗75Ω
8端口，RJ45，75ohms， E1上联交叉板
EP08-75
H9MO-LMXE+.V2-EP08-75
l 实现8路E1上行功效，带E1接口浪涌保护
l 实现E1带内监控，带内监控支持64K
l 内置32X32 E1交换矩阵，支持64K全交叉
l E1保护支持4组1+1保护
l 实现PCM上行、E1业务双模式
l 任意一路E1输入可作为时钟参考源
l E1接口阻抗75Ω
l 每路E1TS-16时隙可控制CAS使能和严禁
8端口，RJ45，120ohms， E1上联交叉板
EP08-120
H9MO-LMXE+.V2-EP08-120
l 实现8路E1上行功效，带E1接口浪涌保护
l 实现E1带内监控，带内监控支持64K
l 内置32X32 E1交换矩阵，支持64K全交叉
l E1保护支持4组1+1保护
l 实现PCM上行、E1业务双模式
l 任意一路E1输入可作为时钟参考源
l E1接口阻抗120Ω
l 每路E1TS-16时隙可控制CAS使能和严禁
铃流板
RING
48V
H9MO-LMXE+.V2-RING48V
l 提供75V、25Hz铃流，支持1+1保护功效
EM信令接口板
EM20
H9MO-LMXE+.V2-EM20
l 提供20路E线和20路M线，实现20路标准1E1M信令传输
l 信号支持Type V类型
l 可和10路2/4线音频接口板（CH4W01）配合使用，亦可作为单独数据传输，此时只占用一个64k时隙
G.703 64k同向接口板
CHD01
H9MO-LMXE+.V2-CHD01
l 提供8路符合ITU-T G.703标准64K同向数据信道接入；
l 每个RJ-48C插座对应2路64K同向数据
64K交叉业务板
DX02
H9MO-LMXE+.V2-DX02
l 内置64kbps时隙交叉矩阵，支持64个E164K全交叉（2048*2048）
l 属于内部功效单元，没有外部信号接口
公务接口板
LA01
H9MO-LMXE+.V2-LA01
l 提供1路公务电话，支持一般电话接口拨号呼叫，接标准双音多频电话单机，提供电话供电和铃流
l 提供使用者通路字节F1或E2开销字节接入，速率≤19.2kbps，可作为异步RS232接口使用
l 提供1组外时钟接口输入、输出接口，支持2MHz或2Mbit/s时钟模式，阻抗可选75Ω或120Ω
多功效接口板
CHM01
H9MO-LMXE+.V2-CHM01
l 提供4路远端（FXS）话路（固定1-4时隙）、4路4线音频（固定5-8时隙）（含EM，type5）和4路RS-232异步数据接口（固定9-12时隙）。语音接口符合ITU-T G.712标准，A率编码，FXS接口为三元阻抗（200Ω+600Ω//0.1uF），四线接口为600欧阻抗
l 4路EM接口和4路四线音频时序一一对应；4路EM信令可选择标准1E1M或非标准2E2M信令
l 4路RS-232/V.24/V.28接口，最高速率为19.2kbit/s
l DB9插座用于连接远端FXS二线音频线缆，DB44插座用于连接RS232异步数据和四线音频线缆
10路可配话路
（FXO，FXS，磁石或热线等）接口板
CHU01
H9MO-LMXE+.V2-CHU01
l 提供10 路局端（FXO）/远端（FXS）/热线/磁石（一般磁石和2100Hz 信令磁石）接口（固定1-10时隙）语音接口符合ITU-T G.712标准，A率编码，FXO和FXS接口为三元阻抗（200Ω+600Ω//0.1uF），磁石接口为600欧阻抗
l DB25插座用于连接二线音频线缆
10路局端话路FXO业务板
CHL01
H9MO-LMXE+.V2-CHL01
l 提供10路FXO接口，语音接口符合ITU-T G.712标准，A率编码，三元阻抗（200Ω+600Ω//0.1uF）
l DB25插座用于连接二线音频线缆
10路远端话路FXS业务
CHR01
H9MO-LMXE+.V2-CHR01
l 提供10路FXS接口，符合ITU-T G.712标准，A率编码，三元阻抗（200Ω+600Ω//0.1uF）
l 完成10路话路编码、译码、二线/四线变换、向用户线馈电、振铃、过压保护和对用户线测试等
l DB25插座用于连接二线音频线缆
10路2/4线音频接口板
CH4W01
H9MO-LMXE+.V2-CH4W01
l 提供10路二/四线接口，符合ITU-T G.712标准，A率编码，600欧阻抗；
l 用于二/四线音频转接，提供10路语音编译码及音频接口电平调整，每路话收、发电平值可经过网管软件设置
l 该板没有EM信令接口转换电路
l DB44插座用于连接二/四线音频线缆
16路低速率RS232/V.24/V.28 接口板
SD01
H9MO-LMXE+.V2-SD01
l 完成异步到同时转换及接口适配，提供16路RS-232/V.24/V.28接口，占用16路话音通道，最高速率为19.2kbit/s，即插即用
l DB62插座用于连接16路RS232线缆
异步数据接口板
SD02
H9MO-LMXE+.V2-SD02
l 完成异步到同时转换及接口适配，提供16路RS-232/V.24和2路RS-422/485/V.11，占用18路话音通道，最高速率为19.2kbit/s，即插即用
l DB62插座用于连接16路RS232及2路RS422/485线缆
低速率RS232/V.24接口板
SD03
H9MO-LMXE+.V2-SD03
l 提供6路低速率RS232/V.24异步数据接口，或2路同时接口+4路异步接口适配，同时速率最高为64Kbps，异步速率最高为48Kbps，即插即用
l RJ-48C插座用于连接RS232/V.24线缆
2路V.35接口板
ED01
H9MO-LMXE+.V2-ED01
l 提供2路同时数据接口，支持DCE/DTE模式，非成帧、成帧结构，成帧模式下N*64K (1<=N<=32)时隙可设置，由网管软件或硬件拨子设置
l V.35接口采取DB25插针
2路X.21接口板
ED02
H9MO-LMXE+.V2-ED02
l 提供2路X.21接口，符合CCITT X.21标准，时钟和数据信号符合V.11电气特征，输入时钟和数据接口带有120欧姆端接电阻
l 支持DCE、DTE两种模式
l 数据速率支持9600bps 到N*64Kbps（1~32）
l X.21接口采取DB15接口（male）
20路开关量接口板
DIO20
H9MO-LMXE+.V2-DIO20
l 实现20路单端IO开关量或10路双端IO开关量传输，并支持单双端混用
l 输入3种模式、输出2种模式可选择，且模式可经过网管查询，输入/输出状态可经过网管读取/控制
l 20路IO可在同一时隙里传输，也可配置在20个时隙里传输，支持64k交叉，对外7路E1
2端口C37.94接口板
C37D
H9MO-LMXE+.V2-C37D
l 满足IEEE C37.94TM-标准，实现2路标准C37.94接口（Nx64kbit/s光口）到低阶容器映射/解映射
l 多块C37D板卡同时工作时，可实现对远端多条低速C37.94数据汇聚功效
l 光接口支持ALS功效
4端口通道型，
EoS，FE电接口板
FE01
H9MO-LMXE+.V2-FE01
l 提供四FE电接口，四通道EoS，采取GFP封装，支持VCAT、LCAS、LFP、流控等，完成以太网透传功效
4端口通道型，
EoS，FE光接口板
FE02
H9MO-LMXE+.V2-FE02
l 提供四FX光接口，四通道EoS，采取GFP封装，支持VCAT、LCAS、流控等，完成以太网透传功效
4端口通道型，EoPDH，FE电接口板
FE04
H9MO-LMXE+.V2-FE04
l 提供四FE电接口，四通道EoPDH，采取私有协议，以太网业务经过多路E1传输，依据有效E1通道数来自动调整带宽，支持LFP功效
4端口通道型，EoPDH，FE光接口板
FE05
H9MO-LMXE+.V2-FE05
l 提供四FX光接口，四通道EoPDH，采取私有协议，以太网业务经过多路E1传输，依据有效E1通道数来自动调整带宽，支持LFP功效
2端口交换型，
EoS，GE以太网业务板
GX05
H9MO-LMXE+.V2-GX05
l 提供2个GE combo接口（电或光，序号相同电口和光口不能同时使用），16通道EoS，实现以太网16：1汇聚功效
l 支持GFP/VCAT/LCAS/
VLAN/Qin Q/STP/RSTP，支持静态MAC地址表设置（64个表项），以太网端口环回检测功效，GE口支持LACP/Trunking
l 支持背板以太网总线，配置在以太网汇聚槽位（通用槽位4和11）时支持6个汇聚侧端口；也可配置在任意一个通用槽位上，此时支持1个汇聚侧端口
2端口交换型，EoPDH，GE以太网业务板
GX06
H9MO-LMXE+.V2-GX06
l 提供2个GE combo接口（电或光，序号相同电口和光口不能同时使用），16通道EoPDH，实现以太网16：1汇聚功效
l 以太网业务经过多路E1传输，依据有效E1通道数来自动调整带宽，支持VLAN/QinQ/STP/RSTP，支持静态MAC地址表设置（64个表项），以太网端口环回检测功效，GE口支持LACP/Trunking
l 支持背板以太网总线，配置在以太网汇聚槽位（通用槽位4和11）时支持6个汇聚侧端口；也可配置在任意一个通用槽位上，此时支持1个汇聚侧端口
2端口交换型，
标准G.8040 EoPDH，GE以太网业务板
GXS06
H9MO-LMXE+.V2-GXS06
l 提供2个GE combo接口（电或光，序号相同电口和光口不能同时使用），16通道标准协议EoPDH标准，GFP封装，支持VCAT和LCAS，实现以太网16：1汇聚功效
l 以太网业务经过多路E1传输，依据有效E1通道数来自动调整带宽，支持VLAN/QinQ/STP/RSTP，支持静态MAC地址表设置（64个表项），以太网端口环回检测功效，GE口支持Trunking
l 采取标准协议G.8040 EoPDH标准，能够和采取标准协议厂家互通
l 支持背板以太网总线，配置在以太网汇聚槽位（通用槽位4和11）时支持6个汇聚侧端口；也可配置在任意一个通用槽位上，此时支持1个汇聚侧端口

1.2 软件结构
H9MO-LMXE+.V2软件由单板软件和主机软件组成。
1.2.1 概述
Error! Reference source not found.中虚线框内部分为H9MO-LMXE+.V2软件结构图。
图1-5 H9MO-LMXE+.V2系统软件结构示意图

1.2.2 单板软件
单板软件运行在业务板、接口板上，实现以下功效：
l 单板识别
l 程序在线升级
l 部分功效配置
1.2.3 主机软件
主机软件运行在网管板上，由四个平面组成：系统支撑平面、系统服务平面、系统管理平面和业务控制平面。如Error! Reference source not found.所表示。
图1-6 H9MO-LMXE+.V2主机软件结构示意图

对图中4个平面说明以下：
l 系统支撑平面：关键完成硬件系统驱动。
l 系统服务平面：为软件运行提供最基础运行服务和对系统设备进行管理。
l 系统管理平面：关键功效是提供设备和业务管理手段。
l 业务控制平面：是设备业务功效提供关键模块，负责对业务配置命令进行分析和实施，完成设备间协议互连，对业务请求进行处理并最终提供业务服务。

2 技术指标
相关本章
经过阅读本部分内容，能够了解H9MO-LMXE+.V2设备参数、性能和容量、接口规范和协议、产品遵照标准。
Error! Reference source not found.Error! Reference source not found.
Error! Reference source not found.Error! Reference source not found.
Error! Reference source not found.Error! Reference source not found.
2.1 设备参数
设备参数包含H9MO-LMXE+.V2机框尺寸、重量、功耗参数、运行环境要求和电源参数。
2.1.1 H9MO-LMXE+.V2机框参数
介绍H9MO-LMXE+.V2机框尺寸、重量和功耗参数。
H9MO-LMXE+.V2机框参数如Error! Reference source not found.所表示。
表2-1 H9MO-LMXE+.V2机框参数表
项目
数值
宽×深×高
440mm×270mm×180mm
满配重量
13Kg
最大功耗（和应用配置相关）
≤85W

2.1.2 单板参数
介绍H9MO-LMXE+.V2支持单板功耗和尺寸参数。
功耗
l 交叉主控板功耗如Error! Reference source not found.所表示。
l 交叉监控汇聚板功耗如Error! Reference source not found.所表示。
l 业务板功耗如Error! Reference source not found.所表示。
l 铃流板功耗如Error! Reference source not found.所表示。
l 网管板和时钟板功耗如Error! Reference source not found.所表示。
l 电源板功耗如Error! Reference source not found.所表示。
表2-2 交叉主控板
单板名称
最大功耗
H9MO-LMXE+.V2-OX16A
8.5W
H9MO-LMXE+.V2-OX04A
8.5W
H9MO-LMXE+.V2-OX01A
5.7 W
H9MO-LMXE+.V2-OX01S
4.4 W
H9MO-LMXE+.V2-DX01A
4W

表2-3 交叉监控汇聚板
单板名称
最大功耗
H9MO-LMXE+.V2-DX02M
1W

表2-4 业务板
单板名称
最大功耗
H9MO-LMXE+.V2-OS01
2W
H9MO-LMXE+.V2-OS01S
4.4 W
H9MO-LMXE+.V2-OS04A
4.9 W
H9MO-LMXE+.V2-EP03-75
1.5 W
H9MO-LMXE+.V2-EP03-120
1.5 W
H9MO-LMXE+.V2-EP02
1W
H9MO-LMXE+.V2-EP08-75
1.9 W
H9MO-LMXE+.V2-EP08-120
1.9W
H9MO-LMXE+.V2-EM20
3.5 W
H9MO-LMXE+.V2-CHD01
1.5 W
H9MO-LMXE+.V2-DX02
0.5 W
H9MO-LMXE+.V2-LA01
1.5 W
H9MO-LMXE+.V2-CHM01
4W
H9MO-LMXE+.V2-CHU01
3.5 W
H9MO-LMXE+.V2-CHL01
2W
H9MO-LMXE+.V2-CHR01
2W
H9MO-LMXE+.V2-CH4W01
2.5 W
H9MO-LMXE+.V2-SD01
2.5 W
H9MO-LMXE+.V2-SD02
2.5 W
H9MO-LMXE+.V2-SD03
8W
H9MO-LMXE+.V2-ED01
1W
H9MO-LMXE+.V2-ED02
4.0W
H9MO-LMXE+.V2-DIO20
3.5W
H9MO-LMXE+.V2-C37D
2.5W
H9MO-LMXE+.V2-FE01
3.5W
H9MO-LMXE+.V2-FE02
3.5W
H9MO-LMXE+.V2-FE04
3.5W
H9MO-LMXE+.V2-FE05
3.5W
H9MO-LMXE+.V2-GX05
12W
H9MO-LMXE+.V2-GX06
12W
H9MO-LMXE+.V2-GXS06
12W

表2-5 铃流板
单板名称
最大功耗
H9MO-LMXE+.V2-RING48V
3.5W

表2-6 网管板
单板名称
最大功耗
H9MO-LMXE+.V2-NM02
3.4W

表2-7 电源板
单板名称
最大功耗
H9MO-LMXE+.V2-PWR-DC-48V
3.5W
H9MO-LMXE+.V2-PWR-AC220V
6.6W

尺寸
H9MO-LMXE+.V2支持单板尺寸如Error! Reference source not found.所表示。
表2-8 单板尺寸
单板类别
物理尺寸（宽×深×高）
交叉主控板
20mm×235mm×127mm
业务板
20mm×235mm×127mm
电源板
29mm×235mm×127mm

2.1.3 运行环境
H9MO-LMXE+.V2运行环境条件如Error! Reference source not found.所表示。
表2-9 H9MO-LMXE+.V2运行环境参数
环境参数
参数值
工作环境温度
-15°C ~ +55°C
工作环境湿度
0-95%RH （非凝结）
气压环境
70kPa～106kPa
海拔高度
2500m以内

2.1.4 电源参数
H9MO-LMXE+.V2电源参数如Error! Reference source not found.所表示。
表2-10 H9MO-LMXE+.V2电源参数
规格
参数值
供电方法
直流供电
交流供电
额定电压
直流供电：-48V DC
交流供电：~220VAC
工作电压范围
直流供电：-38V～-72V DC
（H9MO-LMXE+.V2-PWR-DC-48V，48V DC，150W）
交流供电：140V～265V（H9MO-LMXE+.V2-PWR-AC220V，~220V AC，150W）

2.2 性能和容量
性能和容量包含H9MO-LMXE+.V2整机性能、设备配置、接口类型和数量。
整机性能
H9MO-LMXE+.V2整机性能指标如Error! Reference source not found.所表示。
表2-11 H9MO-LMXE+.V2整机性能指标
性能参数
参数描述
交叉连接容量
STM-1：20×20 VC-4s，60×60 VC-3s，1260×1260 VC-12s
STM-4：32×32 VC-4s，96×96 VC-3s，×
