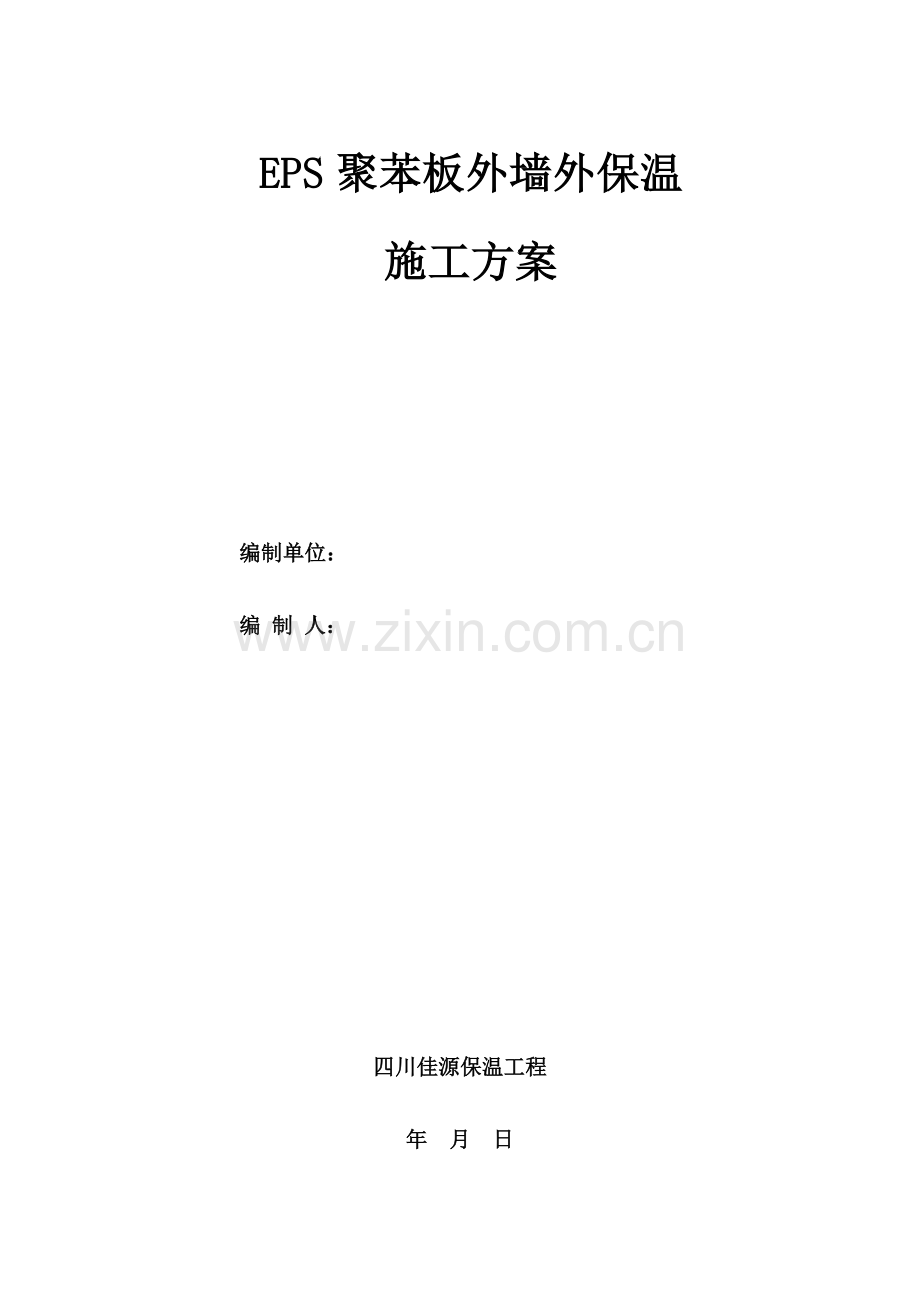

EPS聚苯板外墙综合项目施工专项方案.doc

EPS聚苯板外墙外保温施工方案编制单位：编 制 人：四川佳源保温工程年 月 日目 录1、编制依据2、工程概况3、材料组成及指标4、施工机械工具5、施工方法及工序6、劳动力和工期安排计划（附工期安排横道图）7、确保各工序质量技术组织方法和质量检测标准8、成本控制方法9、成品保护方法10、安全生产和文明施工11、附拟投入关键施工机械设计表和劳动力安排计划表一、 编制依据民用建筑节能设计标准（采暖居住建筑部分） （JGJ26-95）外墙保温建筑结构 （10J121）夏热冬冷地域居住建筑节能设计标准 （JGJ134-）外墙外保温工程技术规程 （JGJ144-）聚苯板保温结构图集 （西南 05J103）施工现场临时用电安全技术规范 （JGJ46-）建筑施工高处作业安全技术规范 （JGJ80-90）建筑施工安全检验标准 （JGJ59-99）节能建筑工程施工质量验收规范 （GB50411-）二、工程概况 本工程在 四川省成城市龙马道街20号 ，建筑面积 40000 平方米，框架剪力墙结构体系，属一类高层建筑，耐火等级一级，抗震设防烈度为7度（0.20g），结构安全等级为一级，建筑工程等级为一级，设计使用年限70年。 本工程外墙外保温均是以 20mm 厚聚苯板作为保温隔热层，保温板固定采取粘贴和尼龙胀钉固相结合方法，以专用砂浆压入玻纤网增强，再用罩面抗裂砂浆刮平，作为聚苯板保温层保温处理。本工程采取聚苯板外墙外保温体系来达成建筑节能目标，保温施工面积约为 35000 平方米。三、材料组成及指标 1、界面砂浆关键技术指标：项 目单位指 标外观吨灰色粉末状界面砂浆压剪粘结强度原强度MPa0.70耐水MPa0.50耐冻融MPa0.50注：界面砂浆配制：界面砂浆：水按1：1重量比用手提搅拌器搅拌均匀。存运要求：5-30条件下贮存，贮存期为6个月，防晒，按非危险品办理运输。2、粘结砂浆关键技术指标：项 目单位指 标外观吨灰色粉末状拉伸粘接强度（和水泥砂浆）原强度MPa0.60耐水MPa0.40拉伸粘接强度（和聚苯板）原强度强度MPa0.10破坏位置破坏在聚苯板上耐水强度MPa0.10破坏位置破坏在聚苯板上3、抗裂砂浆关键技术指标：项目单位指标拉伸粘结强度Mpa0.7浸水拉伸粘结强度Mpa0.5压折比/3.0可使用时间可操作时间h1.5拉伸粘结强度0.7存运条件：5-30条件下储存，储存期6个月，防晒。4、EPS聚苯板关键技术指标：检测项目计量单位性能指标表观密度Kg/m31822导热系数W/（mk）0.042抗拉强度Mpa0.1氧指数%30尺寸稳定性%0.20.3陈化时间d42存运条件：严禁烟火。聚苯板包装应放置在阴凉处，预防暴晒和雨淋。5、网格布关键技术指标： 项目单位指标耐碱拉伸断裂强力N/50mm750耐碱拉伸断裂强力保留率 50%6、锚栓关键性能指标：塑料锚栓由螺钉（塑料钉或含有防腐性能金属钉）和带圆盘塑料膨胀套管两部分组成用于将胶粉聚苯颗粒保温浆料固定于基层墙体专用连接件。塑料锚栓有效锚固深度大于25mm，塑料圆盘直经大于50mm，套管外径710mm。单个塑料锚栓抗拉承载力标准值(C25混凝土基层)大于0.80KN。四、施工机械工具电热丝切割器或壁纸刀（裁聚苯板及网格布用）、电锤（拧胀钉螺钉及打膨胀锚固件孔用）、根部带切割刀片冲击钻钻头（为放固定件打眼用，切割刀片 大小、切入深度和膨胀钉头一致）、手持式电动搅拌器（搅拌砂浆用）、木锉或 粗砂纸（打磨用）、其它抹灰专用工具。五、施工方法及工序1)、墙体基层清理2）、刷专用界面剂3）、预粘板边翻包网格布3)、3mm厚专用粘结剂4)、20mm厚聚苯板保温层，尼龙胀钉固定5）、中间验收6)、界面剂一道7)、底层聚合物砂浆，压入一层耐碱玻纤网格布（首层增加一层加强网格布）8)、面层聚合物砂浆9)、外墙面层5.1 基层清理5.1.1 清理混凝土墙面上残留浮灰、脱模剂油污等杂物及抹灰空鼓部位等。5.1.2 剔除剪力墙接槎处劈裂混凝土块、夹杂物、空鼓等，并重新进行修 补；窗台挑檐根据2%用水泥砂浆找坡，外墙多种洞口填塞密实。5.1.3 要求粘贴聚苯板表面平整度偏差不超出4mm，超差时对突出墙面处进 行打磨，对凹进部位进行找补（需找补厚度超出6mm时用1：2.5水泥砂浆抹灰，需找补厚度小于6mm时由保温施工单位用聚合物粘结砂浆实施找补；确保整个墙面平整度在4mm内，阴阳角方正、上下通顺。5.2 配制砂浆5.2.1 施工使用砂浆分为专用粘结砂浆及面层聚合物抗裂砂浆。5.2.2 施工时用手持式电动搅拌机搅拌，拌制粘结砂浆重量比为（水:砂浆=1:5），边加水边搅拌；搅拌时间不少于5min，搅拌必需充足、均匀，稠度适中，并有一定黏度。5.2.3 砂浆调制完成后，须静置5min，使用前再次进行搅拌，拌制好砂浆应在1h内用完。5.3 刷专用界面剂一道 为增强聚苯板和粘结砂浆结协力，在粘贴聚苯板前，在聚苯板粘贴面薄薄涂刷一道专用界面剂；待界面剂晾干后方可涂抹聚合物粘结砂浆进行墙面粘贴施 工。5.4 预粘板端翻包网格布 在飘窗板、挑檐、阳台、伸缩缝等位置预先粘贴板边翻包网格布，将大于220mm 宽网格布中80mm宽用专用粘结砂浆牢靠粘贴在基面上（粘结砂浆 厚度不得超出 2mm），后期粘贴聚苯板时再将剩下网格布翻包过来。5.5 粘贴聚苯板5.5.1 施工前，依据工程整个外墙立面设计尺寸编制聚苯板排板图，以达成节省材料、施工施工速度目标。 聚苯板以长向水平铺贴，确保连续结合，上下两排板须竖向错缝1/2板长，局部最小错缝不得小于200mm。5.5.2 总包单位指定某一基面处理完成楼层作为样板层交和外保温单位进行样板层施工。聚苯板粘贴应从细部节点（如飘窗、阳台、挑檐）及阴、阳角部位开始向中间进行。施工时要求在建筑物外墙全部阴阳角部位沿全高挂通线控制其顺直度（注：保温施工时控制阴阳角顺直度而非垂直度），并要求事先用墨斗弹好底边水平线及100mm控制线，以确保水平铺贴，在区段内铺贴由下向上进行。5.5.3 粘贴聚苯板时，板缝应挤紧，相邻板应齐平，施工时控制板间缝隙不 得大于2mm，板间高差不得大于1.5mm。当板间缝隙大于2mm时，须用聚苯板条将缝塞满，板条不得用砂浆或胶结剂粘结；板间平整度高差大于1.5mm部位应在施工面层前用木锉、粗砂纸或砂轮打磨平整。5.5.4 根据事先排好尺寸（见图 5-1）切割聚苯板（用电热丝切割器），从拐角处垂直错缝连接，要求拐角处沿建筑物全部顺直、完整。砼外墙聚苯板100mm水平控制线 图5-1 外墙聚苯板排列示意图5.5.5 用抹子在每块聚苯板周围涂50mm宽专用聚合物粘结砂浆，要求从边 缘向中间逐步加厚，最厚处达10mm；注意在聚苯板下侧留设50mm宽槽口， 以利于贴板时将封闭在板和墙体间空气溢出。然后再在聚苯板上抹8 个厚10mm ,直 径 100mm圆形聚合物粘结砂浆灰饼，图 5-2 所表示。5.5.6 用条点法涂好聚合物砂浆聚苯板必需立即粘贴在墙面上，速度要快， 以预防粘结砂浆表面结皮而失去粘结作用。当采取图5-2所表示条点法涂抹聚合物粘结砂浆时，粘贴时不许可采取使板左右、上下错动方法调整预粘贴板和已贴板间平整度，而应采取橡胶锤敲击调整；目标是预防因为聚苯板左右错动而造成聚合物粘结砂浆溢进板和板间缝隙内。5.5.7 聚苯板根据上述要求贴墙后，用2m靠尺反复压平，确保其平整度及粘结牢靠，板和板间要挤紧，不得有缝，板缝间不得有粘结砂浆，不然该部位则形成冷桥。每贴完一块，要立即清除板四面挤出聚合物砂浆；若因聚苯板切割不直形成缝隙，要用木锉锉直后再张贴。5.5.8 聚苯板和基层粘结砂浆在铺贴压实后，砂浆覆盖面积约占板面30%50%。具体要求： 20 层及以下粘结面积率大于30%; 20 层以上为大于 50%，以确保聚苯板和墙体粘结牢靠。5.5.9 网格布翻包：从拐角处开始粘贴大块聚苯板后，碰到阳台、窗洞口、 挑檐等部位需进行耐碱玻纤网格布翻包；即在基层墙体上用聚合物粘结砂浆预贴 网格布，翻包部分在基层上粘结宽度大于80mm，且翻包网格布本身不得出现，搭接（目标是避免面层大面施工时在此部位出现三层网格布搭接造成面层施工后 露网）。见图 5-3。图 5-3门窗洞口附加网络布示意图5.5.10 在门窗洞口部位聚苯板，不许可用碎板拼凑，需用整幅板切割，其切割边缘必需顺直、平整、尺寸方正，其它接缝距洞口四边应大于200mm。见图5-4图 5-4聚苯板洞口处切割及接缝距离要求示意图5.5.11 为预防外窗漏水，本工程要求窗洞口四面侧壁聚苯板和钢副框间留通 槽，在外窗主框安装完成并验收后由外窗施工单位在槽内打发泡剂、塞聚乙烯泡沫塑料棒及打耐侯密封胶。64系列窗通槽尺寸为22.2mm，53系列窗为10mm。为预防保温面层施工时槽内挤入面层聚合物砂浆，要求在槽内放置和槽相同宽度聚苯板条，槽内打胶时再行取出；同时应注意聚苯板表面和钢副框边线平行及槽宽均匀一致。5.5.12 在窗洞口位置板块之间搭接留缝要考虑防水问题，在窗台部位要求水平粘贴板压立面板，注意避免迎水面出现竖缝；但在窗户上口，要求立面板压住横板（详见图 5-3）。5.5.13 在碰到脚手架连墙件等突出墙面且以后拆除部位，根据整幅板预留，最终随拆除随进行收尾施工。56 安装固定件5.6.1 聚苯板粘结牢靠后，应在 8-24h 内安装固定件，根据方案要求位置用冲击钻钻孔，要求钻孔深度进入基层墙体内 50mm（有抹灰层时，不包含抹灰 层厚度）。5.6.2 固定件个数根据图 5-5 要求放置（横向位置居中、竖向位置均分），任何面积大于0.1m2单块板必需加固定件，且每块板添加数量大于4个。 图5-5 各层固定件部署图5.6.3 操作时，自攻螺栓需拧紧，使用根部带切割刀片冲击钻，切割刀 片大小、切入深度和钉帽相一致，将工程塑料膨胀钉钉帽比聚苯板边表面略拧紧部分；如此才可确保聚苯板表面平整，利于面层施工；同时方可确保膨胀钉尾部膨胀部分因受力回拧膨胀使之和基体充足挤紧。5.6.4 固定件加密：阳角、孔洞边缘及窗四面在水平、垂直方向2mm范围内需加密，间距小于300mm，距基层边缘为60mm。m 尼龙胀钉5.7 打底聚苯板接缝处表面不平时，需用衬有木方粗砂纸打底。打磨动作要求为：呈圆周方向轻柔旋转，不许可沿着和聚苯板接缝平行方向打磨，打磨后用刷子清除聚苯板表面泡沫碎屑。5.8 设置分隔缝5.8.1 本工程中要求分格条每6层设置一道，即在6层、12层、18层、24层大墙面设置，宽度10mm，飘窗及阳台处不设。具体位置为分格缝上口和该层飘窗窗台底面保温层底面标高相同（详见 5. 12.4 做法示意图）。5.8.2 施工时，预先用墨斗弹出伸缩缝位置线，并用水准仪或用注满水塑 料管进行校核伸缩缝水平度。 5. 12.4分隔缝 5.9 抹第一遍面层聚合物抗裂砂浆5.9.1 在确定聚苯板表面界面剂晾干后进行第一遍面层聚合物砂浆施工。用抹子将聚合物砂浆均匀抹在聚苯板上，厚度控制在12mm之间，不得漏抹。5.9.2 、第一遍面层聚合物砂浆在滴水槽凹槽处抹至滴水槽槽口边即可，槽内暂不抹聚合物砂浆。5.9.3 伸缩缝内聚苯板端部及窗口聚苯板通槽侧壁位置要抹聚合物砂浆，以粘贴翻包网格布。5.10 埋贴网格布5.10.1 所谓埋贴网格布就是用抹子由中间开始水平预先抹出一段距离， 然后由上向下将网格布抹平，使其紧贴底层聚合物砂浆。5.10.2 门窗洞口内侧周围及洞口四角均加一层网格布进行加强，洞口四面网 格布尺寸为300mm200mm，大墙面粘贴网格布搭接在门窗口周围加强网 格布之上，一同埋贴在底层聚合物砂浆内。5.10.3 将大面网格布沿长度、水平方向绷直绷平。注意将网格布弯曲一面朝里放置，开始大面积埋贴，网格布左右搭接宽度100mm，上下搭接宽度80mm；不得使网格布褶皱、空鼓、翘边。要求砂浆饱满度100%，严禁出现干搭接。5.10.4 在伸缩缝处，需进行网格布翻包，网格布预粘在墙面上尺寸为80mm，用网格布和粘结砂浆将聚苯板端头包住，此处许可聚苯板端边处抹粘结砂浆，大墙面粘贴网格布盖在搭接80mm网格布之上，一同埋贴在底层聚 合物抗裂砂浆内。5.10.5 在墙身阴、阳角处必需从两边墙身埋贴网格布双向绕角且相互搭接， 各面搭接宽度为大于200mm。阴、阳角处网格布搭接示意图5.11 抹面层聚合物抗裂砂浆5.11.1 抹完底层聚合物砂浆并压入网格布后，待砂浆凝固至表面基础干燥、 不粘手时，开始抹面层聚合物砂浆，抹面厚度以盖住网格布且不出现网格布痕迹为准，同时控制面层聚合物抗裂砂浆总厚度在35mm之间。5.11.2 滴水槽做法：先将网格布压入槽内，随即在槽内抹数量足够聚合物砂浆，然后将塑料成品滴水槽压入聚苯板槽内。塑料成品滴水槽塞入深度应综合 考虑完活后面层高度，这么才能确保成品滴水槽和面层聚合物抗裂砂浆高度一 致，确保观感质量。聚苯板槽内砂浆必需填塞密实并确保安装滴水槽时槽内聚合物粘结砂浆沿槽均匀溢出。滴水槽凹槽处，须沿凹槽将网格布埋入底层聚合物砂浆内，若网格布在此处 断开，必需搭接，搭接宽度为大于65mm。注意，滴水槽凹槽处需附加一层网格布，网格布搭接80mm。5.11.3 全部阳角部位，面层聚合物抗裂砂浆均应作成直角，不得做成圆弧。5.11.4 面层砂浆施工应选择施工时及施工后24h没有雨天气进行， 避免雨水冲刷造成返工。5.11.5 在预留孔洞位置处，网格布将断开，此处面层砂浆留槎位置应考虑 后补网格布和原大面网格布搭接长度要求而预留一定长度。面层聚合物抗裂砂浆应留成直槎。6细部及特殊部位做法6.1 预留孔洞位置（破损处）处理进行大面积聚苯板粘贴过程中，在碰到外脚手架连墙杆时，聚苯板只能进行甩槎处理；在外墙保温施工完成后拆除脚手架过程中，对此部位实施修补处理。6.1.1 用掺10%1：1干硬性水泥砂浆将脚手眼填塞紧密，表面抹平。6.1.2 根据预留孔洞尺寸裁截一块尺寸相同聚苯板并打磨其边缘部分，使 其能严密封填于孔洞处。6.1.3 将上述预裁好聚苯板后面涂上粘结砂浆，将其镶入孔内。6.1.4 涂抹底层聚合物抗裂砂浆，切一块网格布（其面积大小应能和周围已施工好网格布搭接80mm），埋入网格布，并涂抹面层聚合物抗裂砂浆和周围平整。6.2 建筑物首层保温做法 首层墙体外保温做法除和标准层要求相同外，为提升面层抗冲压能力，要求外加一层加强网格布。6.3 女儿墙做法本工程女儿墙高1400mm，内立面埋设间距1.5m吊环，用于未来维修及清洗外窗用；为预防绳索在吊环上固定后从女儿墙上面绕过造成保温层破坏，考虑只在女儿墙外立面做保温。6.4 防火隔离带做法6.4.1防火隔离带设计应该满足公安部、住房和城镇建设部于9月28 日印发公通字46号文，即民用建筑外保温系统及外墙装饰防火暂行要求要求。防火隔离带应沿楼板位置连续通长设置，宽度300mm。1、高度大于等于100m建筑，其保温材料燃烧性能应为A级。 2、高度大于等于60m小于100m建筑，其保温材料燃烧性能不应低于B2级。当采取B2级保温材料时，每层应设置水平防火隔离带。3、高度大于等于24m小于60m建筑，其保温材料燃烧性能不应低于B2级。当采取B2级保温材料时，每两层应设置水平防火隔离带。4、高度小于24m建筑，其保温材料燃烧性能不应低于B2级。其中，当采取B2级保温材料时，每三层应设置水平防火隔离带。 本方案防火隔离带是采取专用无机玻化微珠为保温材料，采取界面剂+无机保温浆料（玻化微珠） ，并以抗裂砂浆为保护层，以耐碱玻纤网格布为增强层，并配以不一样饰面层薄抹灰外墙外保温作法。6.4.2基础结构示意图以下：6.4.3无机保温浆料防火隔离带系统施工工艺 依据民用建筑外保温系统及外墙装饰防火暂行要求预留好300mm高防火隔离带进行基层处理吊垂直、套方、弹控线用保温材料做灰饼抹第一遍无机保温材料抹第二遍无机保温材料抹抗裂砂浆铺压加强耐碱网格布抹第二遍(整体外墙保温)抗裂砂浆压入耐碱网格布抗裂层验收保温整体验收6.4.4.施工关键点（1）基层墙面处理1）根本清除基层墙体表面浮灰、油污、脱模剂、空鼓及等影响墙面施工物质，墙体表面突起物10mm时应剔除。2）对于粘土砖墙通常只需将表面浮灰、白灰等清除，浇水润湿即可，对于混凝土墙体和砌筑填充加气混凝土墙体应喷涂界面砂浆。（2）保温层施工准备1）吊垂直、套方找规矩、弹厚度控制线，拉垂直，水平控制线。2）按设计要求保温层厚度，用无机玻化微珠砂浆打点做标准厚度灰饼，冲筋，以控制保温层厚度。（3）保温层施工1）预留300mm防火隔离带时，可用50mm宽300mm高聚苯板满抹粘结砂浆粘贴在防火隔离带处支撑其上层部分聚苯板。2）抹无机（玻化微珠）保温砂浆保温层施工最少分2-3遍，每遍所抹保温浆料为10-20mm，首遍施工厚度宜控制在10mm左右，注意压实，最终一遍施工厚度宜控制在10mm左右，每两遍施工间隔应在24h以上，施工温度偏低时，间隔时间可延长。3）无机玻化微珠施工应自上而下。4）最终一遍无机玻化微珠保温层施工时应达成灰饼冲筋厚度，并用大杠搓平，使墙面、门窗口平整度达成要求，注意保温浆料涂抹时应压紧压实。5）配制好保温浆料应在4小时内用完，大杠刮落保温浆料必需在4小时内经搅拌后重新使用，严禁使用过时保温浆料。6）保温层固化干燥后（用手按不动表面，约2-3d），方可进行下一道工序施工，如环境温度较低时，养护时间宜延长。（4）抗裂层施工1) 防火隔离带抹抗裂砂浆铺压加强耐碱网格布施工时网格布高度上下加200mm。用抹子先在无机保温浆料及其上下200mm处抹上一遍2-3mm抗裂砂浆，立即浆网格布压入抗裂砂浆中。网格布水平搭接处采取干茬搭接方法。2）因防火隔离带处要做加强网，为避免整个外墙保温体系平整度误差过大，可将无机保温浆料防火离带上下200mm保温板用铁刷子挫下2-3mm厚度。3）待防火隔离带及大面保温板粘贴完成并钉入锚固件后可按整个外墙保温抗裂层施工方法进行整体抗裂层施工。6.5角钢托架设置在每层外墙设置热镀锌角钢托架，角钢托架应不超出外保温表面，起到分担荷载作用。角钢托架上部聚苯板要做网格布翻包处理，并确保角钢托架紧密连接，请总包单位提供水准线，以确保托架在每一层楼板统一标高位置。六、劳动力和工期安排计划（附工期安排横道图）1. 为确保本工程施工进度顺利进行，我企业全部施工人员将齐心协力，发挥主观能动性和高度责任感，确保各项施工进度及计划施工，选拔有经验工人组成施工队伍。2施工进度按甲乙双方约定后施工进度实施。2. 1 采取科学组织计划管理方法确保施工工期。2. 2 采取科学可行技术方法，合理安排工序，从技术方面确保工程工期。2. 3 主动组织施工材料进场，从物资角度确保工程工期。2. 4 对土建施工基础标高、墙面粉刷要立即跟踪，随时做到心中有数，各工种按施工进度节点按时进入施工现场，根据施工程序施工。对土建所发生问题应及早发觉，并通知甲方工程管理人员，待土建本身质量修整完成后，进入外墙外保温施工状态。2. 5 加强过程控制，以提升工程施工质量来确保工程工期。3 将具体任务和责任落实到项目经理及施工队责任人（交付现场管理人员名单和联络方法）。选择最优施工队伍，从人员素质方面确保工期。管理机构将组织专员和现场土建配合工作，立即了解土建进度及施工阶段安排，做到严密组织、灵活协调。3.1 和施工队签署施工协议，确定工期及进度计划，制订有效奖惩方法，确保按质按时完成施工计划。3.2 做好劳动力培训及技术咨询工作，对全部进场施工人员进行施工管理教育。3.3 严格实施业主工程部要求工期，合理调度施工力量，确保施工进度。3.4 按协议及业主工程部要求工期现场编排施工进度表，确保施工力量。七、确保各工序质量技术组织方法和质量检测标准1 质量确保项目1.1根据中国行业标准要求验收聚苯板外墙外保温系统。1.2 所用材料品种、质量、性能应符合设计和技术指标要求。1.3 保温层厚度及结构做法应符合建筑节能设计要求。1.4 保温层和墙体和各结构层之间必需粘结牢靠，无脱层、空鼓、裂缝，面层无粉化、起皮、爆灰等现象。1.5 质量等级：合格。2.质量确保方法2.1质量确保方法项目采取本企业保温材料体系，并按本企业外墙外保温技术进行应用、操作和施工外保温墙面质量控制。1）优化施工方案和合理按排施工程序，作好每道工序质量标准和施工技术交底工作，搞好图纸审查和技术培训工作。2)严格控制进场原材料质量，对材料必需有出厂合格证外，严禁不合格材料用于工程上。3)合理配置施工机械，搞好维修保养工作，使机械处于良好工作状态。4)对产品质量实施优质优价，使工作质量和职员经济利益挂钩。5)采取质量预控法，把质量管理事后检验转变为事前控制工序及原因，达成“预控为主”目标。6)坚持质量检验和验收制度，严格实施“三检制”标准，上道工序不合格不得进入下道工序施工，对于施工质量微弱点和轻易产生质量通病或对工程质量影响比较大部位和步骤加强预检、中间检验和技术复核工作。7)做好隐蔽预检统计，专业质检员做好复检工作，然后再请业主、监理企业和质监站验收。8)做好各工序成品保护，下道工序操作者即为上道工序成品保护全部，后续工序不得以任何借口损坏前一道工序产品。2.2严格实施质量管理制度做好技术交底制度、材料进场检验制度、施工过程三检制度（自检、互检、交检检验制度）、质量否决制度、成品保护制度、质量文件统计制度、工程质量等级评定、核定制度、完工服务承诺制度。2.3质量确保期限二十五年2.4质量确保内容1）保温效果好，保温层耐候稳定，墙体保温效果（保温层厚度达成要求设计要求）满足国家节能标准。2） 保温层面无开裂、无脱落。2.5质量确保条件1) 采取全套外墙外保温材料体系，并按技术工艺规程施工。2) 施工技术文件完整。3) 该工程结构未发生破坏变形。2.6免责条款1) 墙体结构本身缺点造成防护层出现裂缝、胶落。2) 因人为损坏造成防护面层出现裂缝、胶落。3) 因不可抗力原因造成防护面层出现裂缝、胶落。4)未采取全套外墙外保温材料体系，或未按工艺规程施工造成防护面出现裂缝、胶落。5)其它不属于产品质量确保范围2.7质量事故处理当防护面层出现裂缝、胶落等情况时，用户应立即通知本企业给予调查确定，查明质量事故原因。对产品质量问题本企业给予无偿保修，对确定不属于产品质量原因造成，本企业可有偿维修。2.8用户义务1) 用户应避免人为墙面破坏，以免发生无须要事故。2)用户在发觉墙面开裂、脱落后。应立即通知本企业并帮助查明质量事故原因。3)采取外墙外保温技术用户应和企业签署工程质量确保书，不然，视同相关施工技术文件不完整。4）基层处理、保温隔热层、抗裂防护层和装饰面层施工过程应按施工技术规程和要求，做好现场分步施工统计，并立即填写分部分项工程评定单。3质量检测标准3.1采取材料品种、质量、性能应符合相关国家标准、行业标准及要求；保温层厚度及结构做法应符合建筑节能设计要求，保温层厚度均匀，不许可有负偏差；保温层和墙体和各结构层之间必需粘结牢靠，无脱层、空鼓、裂缝，面层无粉化、起皮、爆灰等现象；3.2表面平整、洁净，接茬平整、无显著抹纹，线角、分格条顺直、清楚。3.3 墙面全部门窗口、孔洞、槽、盒位置和尺寸正确，表面整齐洁净，管道后面抹灰平整。3.4 分格条（缝）宽度、深度均匀一致，条（缝）平整光滑，棱角整齐，横平竖直，通顺。滴水线（槽）流水坡向正确，线（槽）顺直。3.5 许可偏差许可偏差及检验方法 单位：mm项次项 目许可偏差检验方法保温层抗裂层1立面垂直55用2m托线板检验2表面平整44用2m靠尺及塞尺检验3阴阳角垂直44用2cm托线板检验4阴阳角方正44用20cm靠尺及塞尺检验5分格条（缝）平直3拉5m小线和尺量检验6立面总高度垂直H/1000且小于20用经纬仪、吊线检验7上下窗口左右偏移小于20用经纬仪、吊线检验8同层窗口上、下小于20用经纬仪、吊线检验9温度层厚度不许可有负偏差用探针、钢尺检验八、成本控制方法8.1 施工中依据配板图裁切聚苯板，降低浪费；8.2 对工人进行交底，使其熟悉节点部位做法，合理利用边角料；8.3 控制好砂浆拌制量，尤其在施工停歇前应计算好砂浆用量，预防砂浆超时而无法使用，造成浪费。8.4 经过样板层施工，正确掌握每个部位网格布规格、尺寸，做到定型加工，定点使用。九、成品保护方法1、施工中各专业工种应紧密配合，合理安排工序，严禁颠倒施工。2、分网格线、滴水槽、门窗框、管道、槽盒上残余砂浆，应立即清理洁净。3、其它工种作业时应不得污染或损坏墙面，严禁踩踏窗口。4、施工完成墙体不得随意开凿，如确属需要，应在聚合物水泥砂浆达成设计强度后方可施工，施工完成后周围应恢复原状，并注意对接缝做防水处理。5、严格严禁重物撞击墙面。十、安全生产和文明施工10.1安全方法10.1.1 加强全员安全教育，学习安全方法要求。10.1.2 施工现场由专业施工队长兼任安全员，项目经理兼任安全监督员。10.1.3 进场施工前按行业标准建筑施工高处作业安全技术规范JGJ80要求，和土建方共同检验施工平台安全性。10.1.4 全部施工人员进入施工现场均应戴安全帽，登上脚手架作业时着软底鞋、系安全带。10.2确保安全生产技术组织施工 在本工程施工过程中，利用科学管理手段和模式。以安全为中心，制订以确保安全生产为目标安全生产管理体系。10.2.1安全生产管理体系1)建立以项目经理为首，包含项目副经理、技术责任人及专职安全员安全生产小组，定时或不定时和施工现场各施工队伍和班组进行安全生产检验，监督各施工队伍及班组不安全原因整改，消除不利于安全原因，确保整个现场安全施工。同时做好施工人员安全意识教育，制订相关安全生产规章制度和奖罚制度。2)建立安全领导小组及安全岗位制度，建立一套完整有效施工安全管理体系，并采取经济手段来配合安全生产岗位责任制及各安全生产规章制度实施。3)对现场施工人员进行常常性安全教育，提升施工人员安全意识，牢靠树立安全生产、生产必需安全，并注意周围她人安全。4)实施安全施工生产一票否决权，对施工中或施工安全中发觉有不利安全隐患及影响安全施工作业或违章作业，专职安全员有权立即中止施工，并立即给予处理或限期整改，未整改好前不得进行施工。10.2.2安全生产管理制度确保方法1) 严格实施国家相关安全技术规范（JCJ88-92、 JGJ80-91）施工。2）项目经理和入场作业队人员及管理人员签署纵向管理协议，并把安全生产作为必查指标。3）落实入场人员必需进行入场安全教育制度。4）落实定时进行安全技术交底管理制度。5）落实安全检验制度，定时、不定时检验现场情况。6)落实安全生产责任制，项目经理为第一责任人，坚持管理生产必需管理安全标准。10.2.3计划和方法 安全第一，预防为主，搞好安全预防工作，是安全工作成败关键。鉴于本工程安全要求高，安全防护包含范围很广：建筑物周围防护；建筑物临边防护，建筑物预留洞口防护；现场施工用电安全防护，现场机械设备安全防护；施工人员安全防护。1) 现场安全用电 现场用电采取三相五线制，在施工中要注意以下几点：a)根本走向标准：靠近负荷中心，进出线方便，靠近电源。靠近大容量用电设备，运输方便，不设在低洼和积水，溅水场所，不设在易燃物房，进入建筑物根本标准上设在预留管线井内。b)现场施工用电标准实施一机、一闸、一漏电保护三级保护方法。其电箱设门、设锁、编号，注明责任人。c)机械操作人员经过培训考评合格持证上岗。d)多种机械要定机定人维修保养，做到自检、自修、自维有统计。e)施工现场多种机械要挂安全技术操作规程牌。2) 施工人员安全防护a) 参与施工人员是经过安全培训，并考评合格后持证上岗者。b) 凡患有恐高症人员不得参与高空作业，企业将定时对高空作业人员进行身体健康检验。c) 施工人员必需遵守现场纪律和国家法令、法规、要求要求，必需服从项目经理综合管理。d) 施工人员进入施工现场应佩戴符合标准安全帽，其佩戴方法要符合要求；进入2m以上架体或施工层作业必需佩戴安全带。e) 施工人员不得任意拆除现场一切安全防护设施，如机械护壳、安全网、安全围栏、外架拉接点、警示信号等。如因工作需要，必需经项目责任人同意方可。3) 安全检验和汇报a)班组天天进行班前活动，由班长或安全员传达工长安全技术交底，并作好当日工作环境检验。做到当初检验当日统计。b)项目经理带队每星期组织一次本项目安全生产检验，统计问题，落实责任人，并整改通知，落实整改时间，定时复查，对未按期完成整改人和事，严格按企业安全奖惩条例实施。c)企业对项目进行一月一次安全大检验。发觉问题，提出整改意见，发出整改通知单，由项目经理签收，并部署落实整改人、方法、时间。如经复查未完成整改，项目经理将受到纪律和经济处罚。d)对于企业各部门到项目随机抽查发觉问题，由项目专职安全员监督落实整改，对不实施整改人和事，安全员有权出具罚款通知单或向项目经理反应，对责任人进行当月奖金扣减。e)项目安全员代表企业权利，对项目施工管理人员包含项目经理安全管理业绩进行统计，工程完工后向主管部门提供证据，列入当事人情况档案中。10.3文明方法10.3.1 现场文明施工后勤供给（1） 水电供给：工程甲方应帮助并满足工程乙方施工中所需水、电供给。（2） 仓库提供：工程甲方应向工程乙方提供存放施工所需材料及工具仓库，工程乙方会严格根据仓库管理制度对工地仓库进行管理，并确保仓库洁净，卫生及安全。（3） 工作、生活区管理：工程甲方应向工程乙方提供工人职员作及生活场地，工程乙方会严格根据办公室及生活区管理制度进行管理，并确保生活区洁净、卫生。10.3.2 环境管理：为确保落实实施我企业环境管理方针、目标，我企业对施工环境管理融入现场施工管理每一步骤中，同时也将尽力带动相关施工单位共同维护现场环境保护。1） 对施工过程中产生少许保温材料遗洒物进行清理、搜集交工地统一建筑垃圾清运。2） 遵守现场各相关单位制订环境管理要求，维护施工现场施工环境。3） 按施工现场指定地点有序存放施工材料，设专员保管、发放、调配涂料。10.4 确保文明施工技术组织方法1)遵守成城市相关环卫、市容，文明施工要求，组建文明施工领导班子，进行定时不定时检验、评选，对于不符合文明施工要求地方，限期给予整改，现场四面按要求用2.4米高围墙，并用图饰装饰。2)施工现场根据文明施工相关要求显著地设置工程概况，施工进度计划，现场管理制度、安全保卫制度及施工总平面图五牌一图。3)为避免施工现场脏乱现象，现场划分区域分别包干落实到各责任人。4)施工现场临时建筑材料堆场、仓库等必需按施工平面部署图进行部署，不能随意堆放。5)在关键通道口、电器、机械设备处，设置安全标志牌、警示牌，并在各道工序施工前做好安全技术交底，做到防患于未然。6)材料机具要按要求堆放整齐，脚手架、模板等机具要随取随分类，多种机具设备做到完工当日清理、清洗，各操作人员要做到工完场清。7)做好现场排水系统，预防污水乱排，污染环境，加强进出车辆管理，避免影响道路清洁。8)加强施工现场安全保卫工作，完善施工现场出入管理制度，严禁非施工人员私自进入施工现场。9)对施工人员进行文明施工教育，加强其文明施工意识。劳动力安排计划表工种人数泥工20杂工12配料工2拟投入关键施工机械设备表序号机械或设备名称型号规格数量国别产地制造年份用工施工部位1强制搅拌机40型1山东.9外墙保温2电锤6江西.3外墙保温3送料车15武汉.1外墙保温
