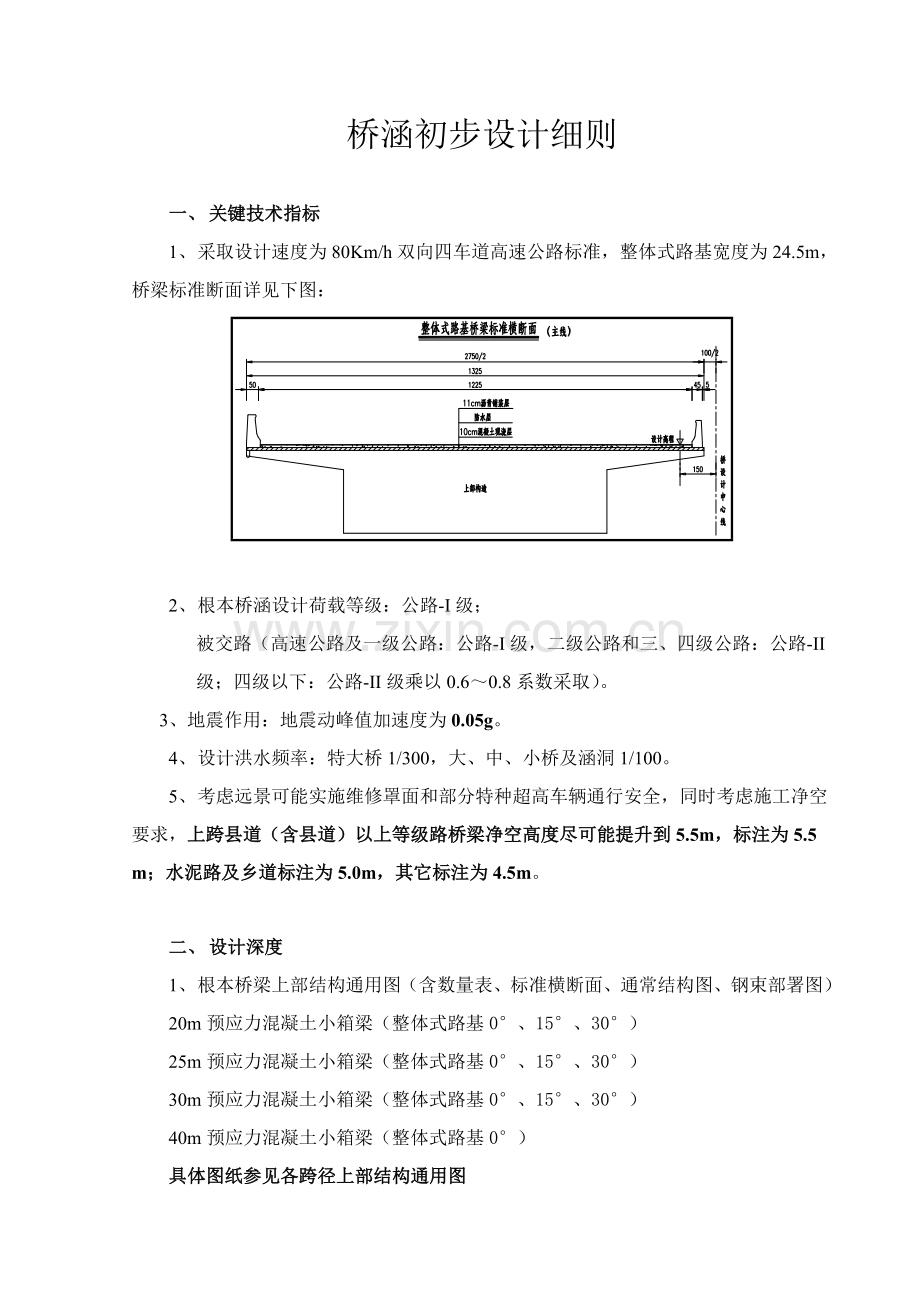

桥涵初步设计细则
一、 关键技术指标
1、 采取设计速度为80Km/h双向四车道高速公路标准,整体式路基宽度为24.5m,桥梁标准断面详见下图:
2、 根本桥涵设计荷载等级:公路-I级;
被交路(高速公路及一级公路:公路-I级,二级公路和三、四级公路:公路-II级;四级以下:公路-II级乘以0.6~0.8系数采取)。
3、 地震作用:地震动峰值加速度为0.05g。
4、 设计洪水频率:特大桥1/300,大、中、小桥及涵洞1/100。
5、 考虑远景可能实施维修罩面和部分特种超高车辆通行安全,同时考虑施工净空要求,上跨县道(含县道)以上等级路桥梁净空高度尽可能提升到5.5m,标注为5.5 m;水泥路及乡道标注为5.0m,其它标注为4.5m。
二、 设计深度
1、 根本桥梁上部结构通用图(含数量表、标准横断面、通常结构图、钢束部署图)
20m预应力混凝土小箱梁(整体式路基0°、15°、30°)
25m预应力混凝土小箱梁(整体式路基0°、15°、30°)
30m预应力混凝土小箱梁(整体式路基0°、15°、30°)
40m预应力混凝土小箱梁(整体式路基0°)
具体图纸参见各跨径上部结构通用图

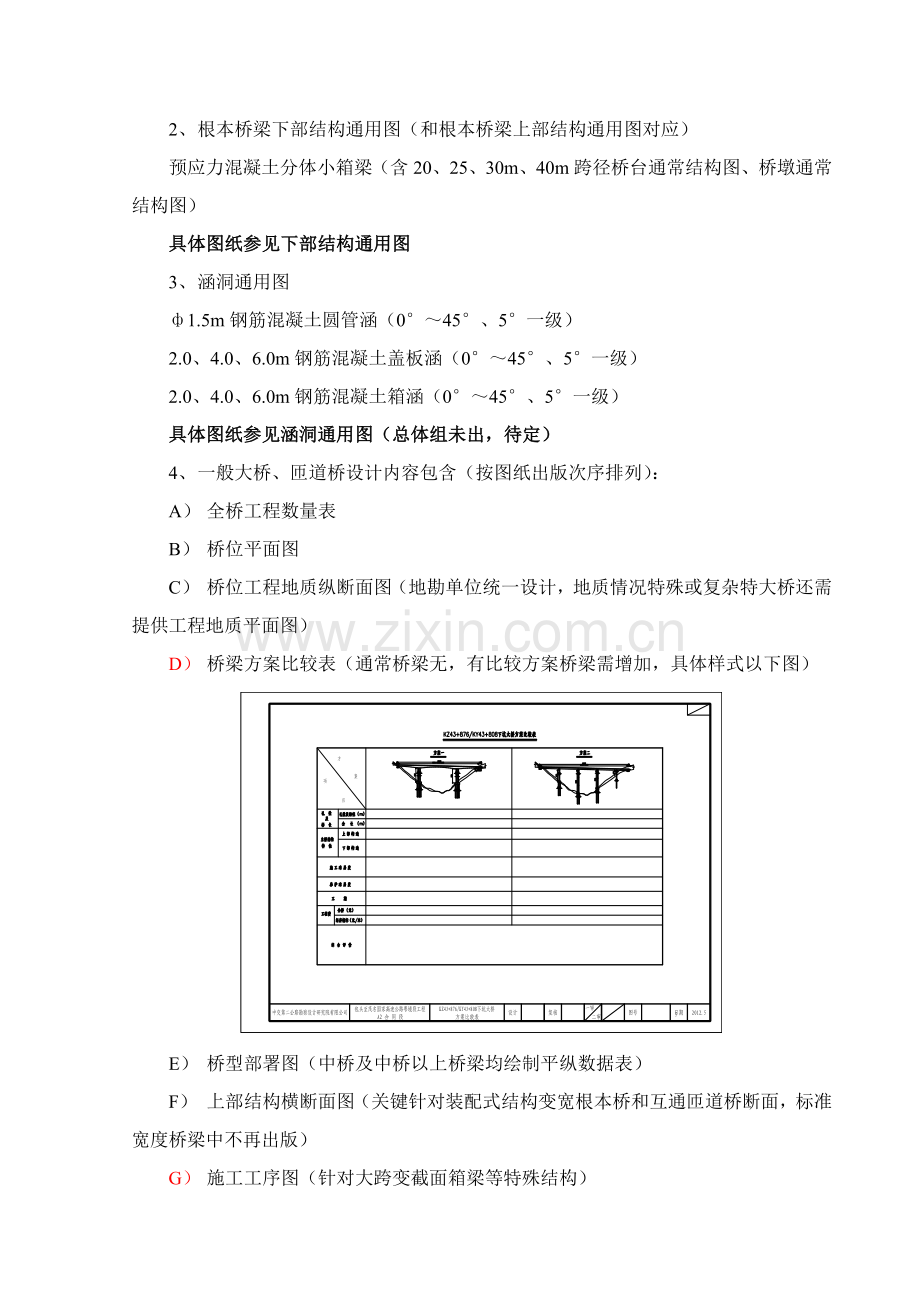

2、 根本桥梁下部结构通用图(和根本桥梁上部结构通用图对应)
预应力混凝土分体小箱梁(含20、25、30m、40m跨径桥台通常结构图、桥墩通常结构图)
具体图纸参见下部结构通用图
3、 涵洞通用图
ф1.5m钢筋混凝土圆管涵(0°~45°、5°一级)
2.0、4.0、6.0m钢筋混凝土盖板涵(0°~45°、5°一级)
2.0、4.0、6.0m钢筋混凝土箱涵(0°~45°、5°一级)
具体图纸参见涵洞通用图(总体组未出,待定)
4、 一般大桥、匝道桥设计内容包含(按图纸出版次序排列):
A) 全桥工程数量表
B) 桥位平面图
C) 桥位工程地质纵断面图(地勘单位统一设计,地质情况特殊或复杂特大桥还需提供工程地质平面图)
D) 桥梁方案比较表(通常桥梁无,有比较方案桥梁需增加,具体样式以下图)
E) 桥型部署图(中桥及中桥以上桥梁均绘制平纵数据表)
F) 上部结构横断面图(关键针对装配式结构变宽根本桥和互通匝道桥断面,标准宽度桥梁中不再出版)
G) 施工工序图(针对大跨变截面箱梁等特殊结构)
H) 特殊结构通常结构图
I) 特殊结构钢束部署图
J) 桥台通常结构图(关键是互通匝道桥台、根本变宽桥台或U台;U台要求有各部分结构混凝土数量及填挖数量)
K) 桥墩通常结构图(关键是过渡墩、互通匝道桥墩、特殊结构桥墩;预制结构非特殊桥墩由下构通用图统一出版,具体桥中不再出版)
5、 比较方案(特殊结构大桥及特大桥均应绘制比较方案),应同时包含上述除《桥梁方案比较表》外全部图纸;
6、 涵洞、通道只出数量表;小桥、天桥只出经典样式图和数量表。
7、 分离式立交桥要在一般桥梁所需图纸基础上增加设计被交道平面图、纵断面图和横断面图。
三、 通常要求
1、 本项目在不受地形、地物限制时按以下标准进行桥跨布设:
(1)、平均墩高H<20m,选择20m预应力砼小箱梁
(2)、20m≤平均墩高H<25m,选择25m预应力砼小箱梁
(3)、25m≤平均墩高H<35m,选择30m预应力砼小箱梁
(4)、平均墩高H≥35m,选择40m预应力砼小箱梁
以上跨径小箱梁结构通用图中全部有0°、15°、30°三种角度。在实际应用中有结构角度大于30°时,可经过加大标准跨径来适应斜度差异。
2、 本项目桥头路基填土高度宜按许可工后沉降量控制,不宜高于10m,通常情况下可控制在8m左右,当桥台填土高度大于10m时,标准上应增建桥梁,但在能确保桥台稳定前提下,可合适提升桥台填土高度、缩短桥长。特殊情况应和项目部协商决定。
3、 环境条件:Ⅰ类;
4、 本项目混凝土强度等级提议以下表:
桥涵各部位材料类型表
序号
部位
材料
备注
1
桥梁
上部
结构
跨径>60m变截面预应力混凝土箱梁
C55混凝土
2
等截面预应力混凝土现浇箱梁
C50混凝土
3
等截面钢筋混凝土现浇箱梁
C40混凝土
4
预制预应力混凝土组合箱梁/T梁
C50混凝土
5
整体化桥面现浇层
C40混凝土
6
桥
梁
下
部
构
造
预应力混凝土盖梁
C40混凝土
7
钢筋混凝土盖梁
C30混凝土
8
柱式墩、矩形墩
C30混凝土
9
空心薄壁墩
C40混凝土
10
桥墩桩顶系梁、承台均采取
C30混凝土
11
桥台耳背墙、台帽、肋板
C30混凝土
12
桩基础
C30混凝土
13
扩大基础
C30混凝土
14
涵
洞
通
道
圆管涵涵洞管节
C30混凝土
15
八字墙墙身及基础、涵洞基础、帽石
C20混凝土
16
洞口铺砌、隔水墙等
C20混凝土
17
箱涵涵身、沉降缝挡土块、一字翼墙
C35混凝土
18
八字翼墙墙身及基础、帽石等
C20混凝土
19
盖板涵盖板
C35混凝土
20
盖板涵涵身、支撑梁、涵洞基础
C30混凝土
21
涵洞洞口八字墙、一字墙、端墙、帽石等
C20混凝土
22
涵底铺砌和截水墙等
MU30片石、C20
5、 每座桥均要计算桩基长度,并给出桩长计算书,装配式结构各跨径墩顶反力以下:
装配式桥梁墩顶反力一览表
20m分体小箱梁
0°
双柱墩
3875
25m分体小箱梁
0°
双柱墩
4665
桥台
2880
桥台
3360
15°
双柱墩
3884
15°
双柱墩
4676
桥台
2910
桥台
3390
30°
双柱墩
3942
30°
双柱墩
4740
桥台
3000
桥台
3490
30m分体小箱梁
0°
双柱墩
5481
40m分体小箱梁
0°
双柱墩
7536
肋板台
3900
肋板台
5170
桩柱台
2900
桩柱台
3670
15°
双柱墩
5493
40mT梁
0°
双柱墩
7320
肋板台
3930
肋板台
5170
桩柱台
2930
桩柱台
3670
30°
双柱墩
5564
16m空心板
-
双柱墩
4035
肋板台
4040
桩柱台
2980
注:以上桥墩反力值为单个桥墩墩顶反力;桥台反力值肋板台为单个肋板顶,桩柱式台为单个桩顶。(空心墩桩顶反力由设计人员自行计算确定)
6、 桥型图中必需包含以下内容:交叉道路桩号、交角、高程、加宽前后净空尺寸、道路名称、走向;标注河流名称、流向、测时水位、最高通航水位、通航净空要求和设计洪水位;标注管线及光缆位置;标注地质钻孔及其编号和桩号,对应土层承载力值和摩擦值;对于不一样上、下部结构应给出其剖面图;应绘制结构分联示意图;墩高、桩长参数表;桥墩承台和桩底或扩大基础标高。
桥梁起点、终点统一标注为:武汉和岳阳。桥位处横向地形较为平缓时可只示意设计线处地面线。
桥型部署图中附注格式要求以下:
“注:
1.本图尺寸以厘米计,桩号、高程以米计。
2. 汽车荷载等级:公路—I级(或公路—II级)。
3.本桥平面在半径R—0000m左/右偏圆曲线上(缓解曲线上),纵面在R—00000m凹/凸形竖曲线上(±0.00%单/双向坡上)。
4.本桥上部结构采取00m预应力混凝土分体小箱梁(T梁),简支/先简支后结构连续结构,分联情况为:0×00+0×00+…;下部结构采取双柱墩、钻孔灌注桩基础、桩柱(肋板)式桥台、扩大基础。
5.本桥内侧护栏采取加强型SBm级F型钢筋混凝土墙式护栏,外侧采取SB级加强型钢筋混凝土墙式护栏。两岸桥台均设[ ]m长搭板。
6.本桥采取GYZ/GPZ支座,具体型号参见结构 分联示意图。
7.本桥采取D80(D160)模数式伸缩缝共××道,分别设在0#台、3#墩和5#台。
8.本桥跨越××河和[S113]省道,具体交角和交叉桩号详见平面图示意,××河[为×级航道,净空要求a×bm]无通航要求。
9.(另附其它特殊说明)。”
四、 下部结构
1、 桥台:采取肋板式台、座板台或桩柱式桥台、桩基础。桥台填土高H ≤4.5m宜采取柱式台;H >4.5m可采取肋式台或座板台。肋板式台、座板式桥台或桩柱式桥台台前锥坡顺路线方向坡率宜采取1:1.5。
2、 桩柱式、承台分离式、肋板式桥台耳墙设在桥宽内侧,厚度50cm;耳墙长度:当跨径为20m时取2.5m,尾墙高75cm;当跨径为25m时取3m,尾墙高75cm;当跨径为30m小箱梁时取3.2m,尾墙高75cm;当跨径为30m T梁时取3.5m,尾墙高75cm;当跨径为40m时取4m,尾墙高75cm。
3、 桥墩:在墩高<35m采取桩基双柱墩、扩大基础双柱墩;在35m≤墩高<50m可采取桩基矩形截面双柱墩。从方便施工及桥梁美观考虑尽可能降低不一样形式墩柱种类。
4、 圆截面及矩形截面双柱墩、空心薄壁墩、桩柱式桥台、肋板式台具体尺寸请参见装配式桥梁下部结构通用图。
五、 隶属结构
1、 桥面铺装:
常规桥梁
(1)、自上而下,第一层为“12cm沥青混凝土桥面铺装”。
(2)、第二层为“防水层”,该层不计厚度,但需计算防水层数量,以m2计。
(3)、第三层为C40混凝土现浇层。预制T梁和小箱梁现浇层厚度均为10cm,
大跨现浇箱梁现浇层取6cm。
2、 防撞设施:
(1)、根本整体式路基特大桥、大桥、中桥、小桥外侧均采取SB级加强型钢筋混凝土墙式护栏(外包式,宽度50cm),内侧均采取SBm级F型钢筋混凝土墙式护栏(宽度45cm,留5cm搁置宽度)。分离式路基特大桥、大桥、中桥、小桥两侧均采取SS级加强型钢筋混凝土墙式护栏。
(2)、互通匝道桥、分离式立交桥和天桥两侧均采取SB级加强型钢筋混凝土墙式护栏;互通匝道桥在分两幅桥设计时中央分隔带采取SBm级F型钢筋混凝土墙式护栏。
(3)、对上跨根本、交通量较大道路、 铁路及通航河流桥梁(含匝道上跨),外侧均应设置桥梁防落物网。
3、 桥面连续和伸缩缝设置
根本桥和线外桥均采取不一样规格模数式伸缩缝,使用标准以下:
(1)、对于采取结构连续桥梁,在桥台处设置伸缩缝,中间依据孔数合适增加伸缩缝。
(2)、桥位地形较平缓时,应尽可能控制一联长度在120m以内,采取D80型模数式伸缩缝;地形起伏较大时,可依据实际墩高分布情况,合理确定过渡墩位置,合适增减每联桥长度。采取先简支后结构连续体系桥梁,最大一联长度不宜超出240m。
(3)、标准上根本多孔桥梁,单孔跨径小于等于30m采取先简支后桥面连续型式;30m以上跨径桥梁则通常采取先简支后结构连续或连续刚构方法。
4、 桥梁支座
(1)、对于预制结构支座按下表《装配式桥梁支座型号》中要求统一采取。对于现浇连续梁或大跨度桥梁宜采取盆式橡胶支座。装配式桥梁和小跨径现浇桥梁支座体系总高度(自梁底至帽梁顶,包含混凝土楔形块、支座、支座垫石高度)统一制订;20m、25m、30m分体小箱梁支座总高度为30cm;30m、40m分体小箱梁支座总高度为30cm。
(2)、30m以上跨径桥梁依据墩高和联长可合适固结一联内部分桥墩,其它没固结中墩可采取盆式橡胶支座。当桥面纵坡大于3%时,结构连续装配式桥梁,一联桥跨中宜设固结墩或固定支座墩,预防伸缩缝单向跑移。在纵坡大于2.5%,不宜固结时可采取盆式橡胶支座,预防梁下滑。
5、 桥头搭板
(1)、标准上,桥梁两端桥台处均须设置桥头搭板;
(2)、桥台搭板设计长度
特大桥、大桥、中桥桥台搭板设计长度为;
桥头路堤填土高度≥5m时,桥台搭板长度采取8m;
桥头路堤填土高度<5m时,桥台搭板长度采取6m;
小桥、明涵、通道均采取6m长搭板。
(3)、斜交桥梁搭板设计为阶梯型,搭板和桥台相接端平行于背墙,连接路基端垂直于根本中线。
(4)、被交路上跨分离式立交桥和天桥,一、二级公路搭板长度采取6m;三级公路以下不设搭板,桥头路堤夯填碎石。
装配式桥梁支座型号
跨径 (m)
项目
20m分体小箱梁(结构连续)
25m分体小箱梁(结构连续)
30m分体小箱梁(结构连续)
0度
15度、30度
0度
15度、30度
0度
15度、30度
支座(mm x mm)
GJZ350×400×99
GYZ450×99
GJZ350×450×99
GYZ450×99
GJZ350×550×99
GYZ500×110
跨径 (m)
项目
40m小箱梁(结构连续)(0度)
40m小箱梁(结构连续)(15度、30度)
设伸缩缝墩、台
连续墩
设伸缩缝墩、台
连续墩
支座(mm x mm)
GJZF4
300×400×87
GJZ
650×750×148
GJZF4
400×86
GJZ
800×148
A钢板(kg/块)
159.0/1
159.0/1
跨径 (m)
项目
13m后张空心板
16m后张空心板
20m后张空心板
设伸缩缝墩、台 0、15、30度
连续墩 0、15、30度
设伸缩缝墩、台 0、15、30度
连续墩 0、15、30度
设伸缩缝墩、台 0、15、30度
连续墩 0、15、30度
支座(mm x mm)
GYZF4 200*37
GYZ 200*35
GYZF4 200*42
GYZ 200*44
GYZF4 250*54
GYZ 250*52
注意:
1、分体小箱梁(先简支后桥面连续)在一片箱梁一端设置一个支座。
六、 涵洞、通道设计
本项目关键采取钢筋混凝土盖板涵(通道)、圆管涵;
1、 对于山区路段,标准根本上尽可能不采取钢筋混凝土圆管涵,地势平坦区域有条件可依据实际情况设置圆管涵,且为便于清淤,涵洞最小孔径不应小于1.5m。
2、 通常路段当涵顶填土高度不超出12m时,采取钢筋混凝土盖板涵;填土高度在12m以上时,宜按设涵或设桥方案进行经济技术、施工条件比较,选择合理设计方案,如推荐设涵,则依据地基地质条件可采取加强钢筋混凝土盖板涵或混凝土拱涵,由各设计单位特殊设计。
3、 为改善路面行车条件,在填方高度和排水均满足要求条件下,应尽可能采取暗型涵洞/通道。
4、 通道长度大于等于50m时,必需设置采光井。
七、 制图要求
1、 根据交通部文件图例要求,本项目全部图纸一律采取“注”,不采取“附注”。
2、 标注箭头统一采取单箭头;
3、 设计文件采取A3图幅,加长A3图分割成标准A3图幅打印,以方便文件出版。
4、 字体:图框采取仿宋_GB2312,图纸采取FSDB、FSDB_E。字高:标题、剖面符号字高5 ,附注、方向字高4,表格汉字字高3,标注、说明字高2.5,钻孔说明字高2.0;实际字高为要求字高×全局百分比。宽度百分比:0.75。
5、 图框中图名分上下两层。
上层注明桥名,整体式路基通常桥为:Kxxx+xxx XXX大桥(方案一),整体式路基错孔桥为:左K11+655.5/右K11+635.5 XXX大桥(方案一).
下层注明图名:桥型部署图,图框右上角标为该图纸“第几页/共几页”。
6、 其它未详尽事宜请立即提出商讨,以完善本要求,努力争取设计文件统一。
