CAD专业课程设计方案报告.doc

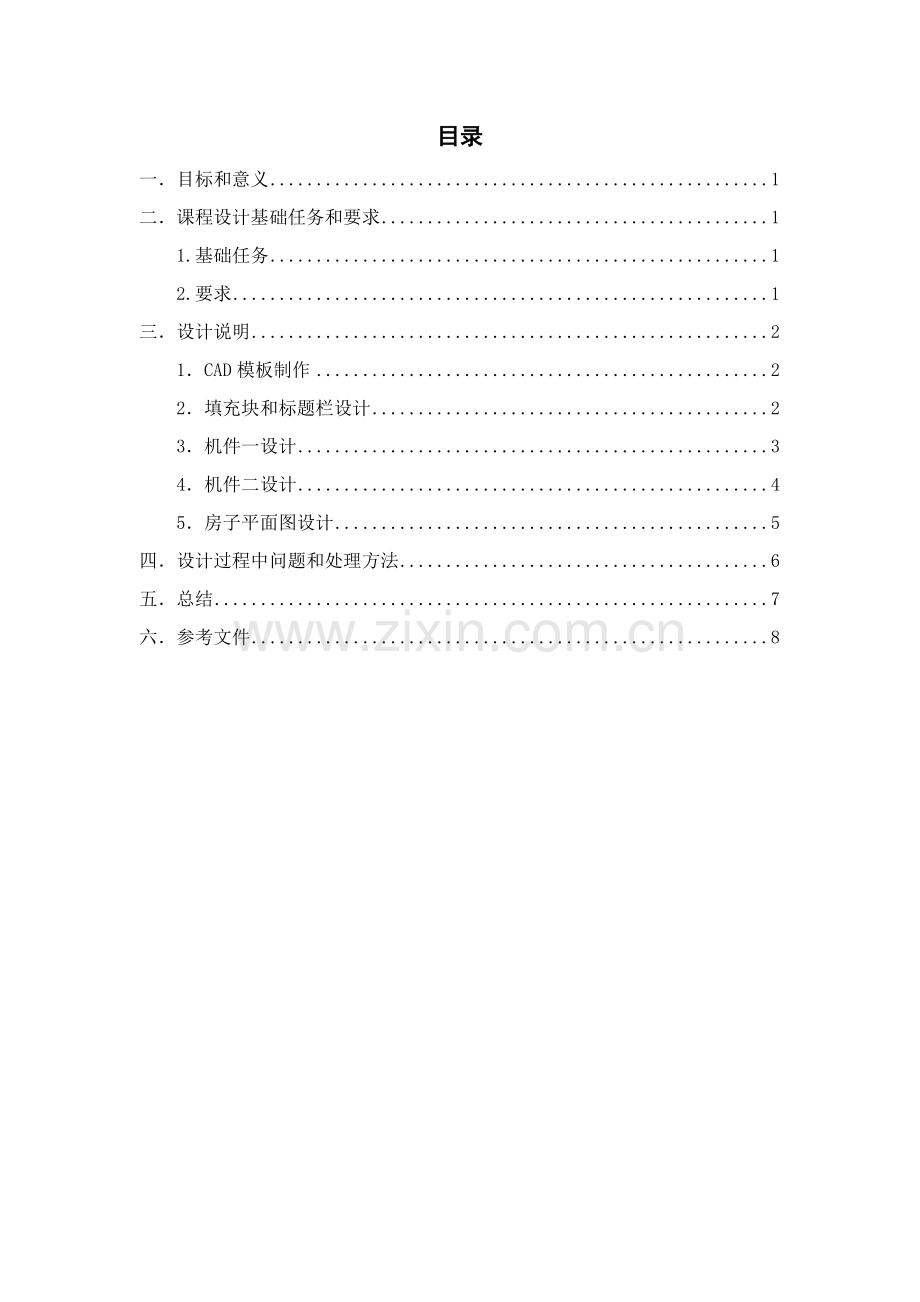

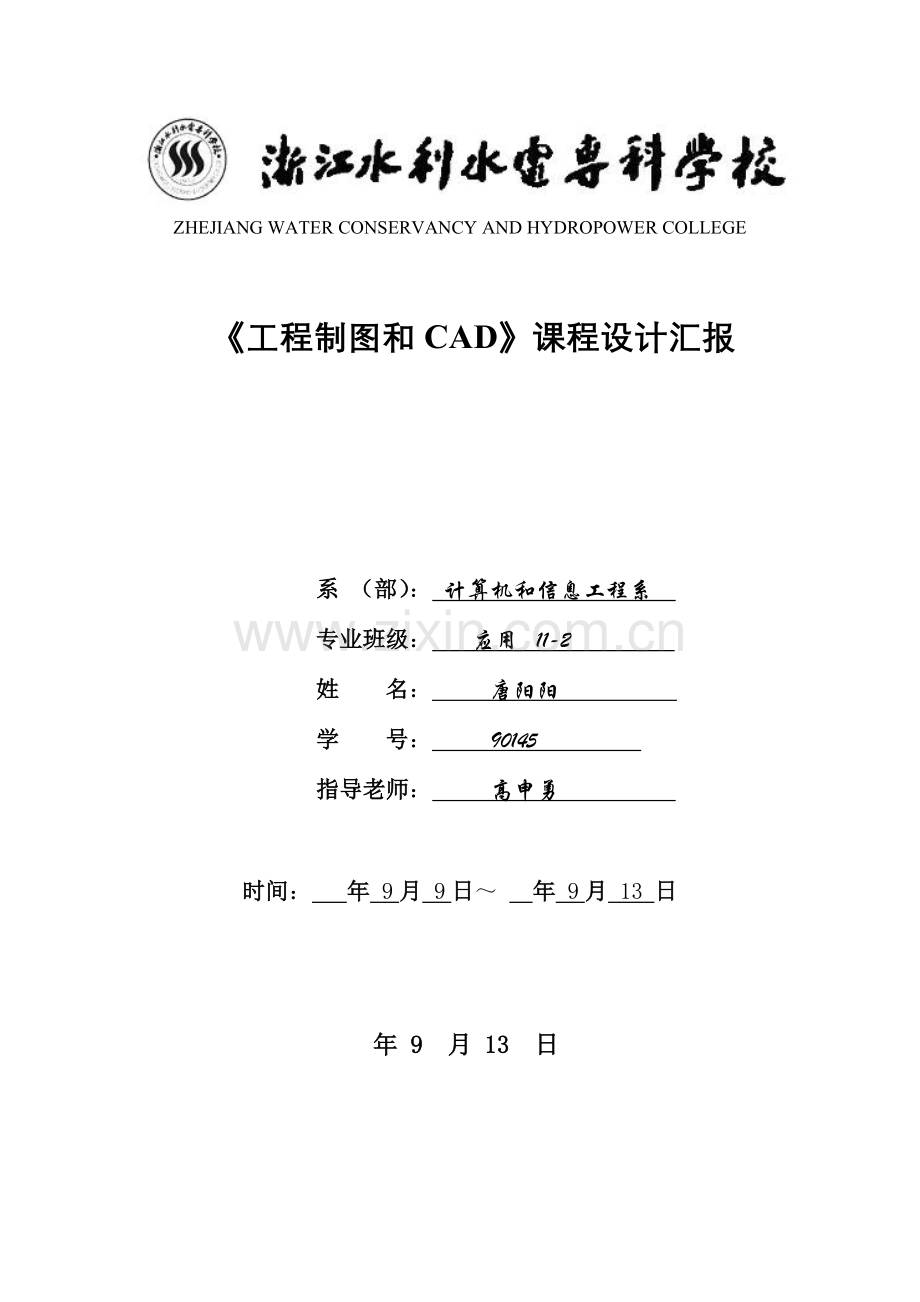

ZHEJIANG WATER CONSERVANCY AND HYDROPOWER COLLEGE工程制图和CAD课程设计汇报系 （部）： 计算机和信息工程系 专业班级： 应用 11-2 姓 名： 唐阳阳 学 号： 90145 指导老师： 高申勇 时间： 年 9月 9日 年 9月 13 日 年 9 月 13 日目录一目标和意义1二课程设计基础任务和要求11.基础任务12.要求1三设计说明21CAD模板制作22填充块和标题栏设计23机件一设计34机件二设计45房子平面图设计5四设计过程中问题和处理方法6五总结7六参考文件8一目标和意义工程制图和CAD课程是一门专业技术性强、对时间要求高课程，是计算机应用专业必修课程。工程制图和CAD讲授工程制图基础理论和方法、尤其是应用CAD技术，使我们掌握工程制图基础知识和用CAD制图基础技能和一定技巧。工程制图和CAD课程设计是该课程教学中一个关键综合性实践训练步骤，目标是加强实践训练，使学生巩固工程制图和CAD课程所学知识，深入增强分析、阅读和绘制工程图能力，能够综合利用工程制图和CAD技术和方法，完成相对复杂工程图绘制任务。经过一周课程设计，使我们深入掌握工制图和CAD方法和技术，能够熟练利用CAD中基础工具和技术，完成所部署工程图绘制任务，深入培养和提升形象思维能力。经过课程设计，起到深化了解和灵活掌握教学内容、深入提升CAD工程制图能力作用。同时，提升我们进行技术总结和撰写汇报能力。二课程设计基础任务和要求1.基础任务（1）制作标题栏和填充块（2）绘制机件一和机件二三视图（3）设计和绘制房子平面图2.要求（1）独立完成（2）在绘图过程中要全方面综合利用所学知识技术和工具。（3）在绘制图形前要对所给任务和要求进行认真分析，理出绘图思绪和步骤；严格根据所给百分比和尺寸进行图像绘制。三设计说明1CAD模板制作进行模板制作时，要认真分析绘图所要用到辅助线和所要用到图层，注意标注和模板尺寸大小，还有文字样式设置。模板保留时要保留问dwt格式。2填充块和标题栏设计（1）效果图图1填充块图2标题栏（2）设计思绪和步骤A画32x130cm外框。B.将高4等分，宽从左往右15+20+15+20+20+40cm分割。C.合并单元格，最终框架如上图所表示。D.将每个单元格1个对角连接。E.将如上图没有括号表示文字用“单行文字”正中对齐对角线中点输入。F.将上图有括号文字用块表示。具体做法以下：第一步，在命令栏输入“att“命令；第二步，将“图名”定义属性第三步，单击确定后，将鼠标移到“图名”单元格对角线中点，然后单击鼠标左键即可；第四步，同理上述第三步，将“图别”、“制图日期”完成。 第五步，将CAD文件另存为，并命名为“BTL.dwg3机件一设计（1）效果图图3机件一（2）设计思绪和步骤1.绘制侧视图，俯视图，和正视图。三视图绘图时要根据高平齐，宽相等，长对正。方法进行绘制。2.对所绘制图形进行标注。3.插入标题栏，图名写为机件一，日期为绘图日期，图别写为三视图。插入标题栏时候，注意标题栏属性，标题栏放在图右下角对三视图进行说明4机件二设计（1）效果图图4机件二（2）设计思绪和步骤分析所要绘制图型，做好辅助线，和做好整体绘图方案。1.绘制侧视图，俯视图，和正视图。三视图绘图时要根据高平齐，宽相等，长对正。方法进行绘制。2.对所绘制图形进行标注，标注时采取对齐标注和半径标注。3.插入标题栏，图名写为机件二，日期为绘图日期，图别写为三视图。5房子平面图设计（1）效果图图5房子平面图（2）设计思绪和步骤1.分析房子平面图绘制，计算好百分比。用中轴线画出房子整体结构，在中轴线基础上绘制墙体和柱子。2.建立建筑模板，绘制轴线和墙线，绘制窗体结构，绘制门结构，绘制柱结构3.填充室内用具。4.对室内进行文字说明。四设计过程中问题和处理方法（1）模板保留格式问题，模板格式应该保留为dwt格式（2）块属性定义，标题栏制作，应该用block命令（3）多线画法，画多线时应该用mline命令（4）消除dwg文件中多出图层和图块对于绘制CAD图纸后残留部分多出图层、文字样式、线型和图块等，能够经过以下方法将它们清除：利用CAD文件菜单下“输出”命令，填写输出图形文件名称，选择形式为block(*.dwg)，图块名称不填，选择基础点为（0,0），然后选择要输出图形内容，图形经过如此处理后不会再有多出信息。利用CAD文件菜单下“清理”命令，当命令行提醒“Verify each name to be purged (验证每个要清理名称)”时：，键入“n”不用验证是否清理，可加紧清理速度。多反复几次PURGE命令后也不会再有多出图形信息 了。五总结经过这几天实训，使我对cad有了深入了解，一开始认为它不是一个轻易学好软件，认为用处不是很大。但几天学习下来，使我对这个软件见解根本改变了，不仅用处很大，我们能够用它作出工程、建筑等方面图画来，而且易学，就是把那些基础套路把握熟悉了以后就很简单了，还有要害一点就是对自己要画东西一定要熟悉，不然部分要害性标本就画得不合适了。计算机绘图目标就是要使设计结果在生产实践是发挥作用。现在设计结果基础上以纸基图纸方法进入到生产中，同时，在设计单位，纸基图纸也是图纸档案治理关键对象。即使计算机辅助设计发展方向是达成设计、生产无纸化，但除了极少数巨型制造企业外，绝大多数一般设计生产单位还是以纸基图作为组织设计生产依据。所以，怎样将cad设计产生电子格式图纸转换成为描绘在要求幅面上纸基格式图纸，是一个和生产实际结合得很紧密问题，在某种意义上来说，这一步和图形修改、编辑等绘图过程相同关键。说到它使用性，相信很多同学全部有同感。我们从书上得悉，CAD能够绘制机械、建筑、航空、石油等多方面二维平面图形和三维立体图形等等，所以说它使用性是很之广泛。我们在绘制图形时候要注意线条宽度，字体美观。现在用CAD就完全没有这方面问题，粗细线条全用“特征”来规范，一目了然。尺寸也相当正确，在命令提醒行里输入多少就是多少，也不用拿着丁字尺在图纸上比画来比画去，到头来还是达不到十分正确。画线线连结、圆弧连接时候CAD在尺寸方面优势就愈加显著，比如画圆和直线相切时候，手工绘图只能凭感觉认为差不多就画上去，每一条画得全部不一样，怎么看全部不对称。用CAD画，打开对象捕捉就能把切点给抓进来，又快又准！尺寸标注更是快捷，两个点一拉，左键一点就完成一个标注，不用画箭头，不用标文字，只要自己设计好标注格式，计算机就能按要求标出来。插入文字也很方便，在多行文本编辑器里输入文字内容就能出来绝对标准国家标准字，比起我们手写字就美观漂亮多！粗糙度、基准符号、标题栏等做成块就能够随意插入，用不着一个一个地画了，用起来确实很快！ 尺寸标注是工程制图中一项关键内容。在绘制图形是时，仅仅绘制好图形还不能看什么来，也不足以传达足够设计信息。只有把尺寸标住标在自己图形上面，就会让看图者一目了然，CAD提供尺寸标注功效能够表示物体真实大小，确定相互位置关系使看图者能方便快捷地以一定格式创建符合行业或项目标准标注。CAD中标注尺寸有线性尺寸、角度直径半径引线坐标中心标注和利用Dim命令标注尺寸，在设置尺寸标注，尺寸标注实用命令，利用对话框编辑尺寸对象标注形位公差和快速标注只要弄懂了上面各个标注你就能够字图形上标注多种尺寸。 最终，学习CAD目标就是能够完成和之相关实际绘制任务，在实际工作中能够愈加快更准完成制图作业。此次CAD实训就是利用前面全部多种绘图工具和编辑工具进行绘制，期望经过这次复习和巩固在加上以后完善能够更灵活快速正确绘制多种图形从而发挥出CAD巨大作用！今天是最终是CAD实训最终一天。结合我本身对CAD学习情况，我将继续练习使用CAD，做到能够把它利用得得心应手、挥洒自如，使它成为我以后学习和工作好助手。六参考文件1.杨雨松刘娜编著.AtuoCAD汉字版实用教程.北京：化学工业出版社， 2.周建国编著.AtuoCAD基础和经典应用一册通（汉字版）.北京:人民邮电出版社,3.全国计算机信息高新技术考试教材编写委员会编写.AtuoCAD职业培训教程(中高级绘图员).北京:北京期望电子出版社. 4.全国计算机信息高新技术考试教材编写委员会编写.AtuoCAD试题汇编(中高级绘图员).北京:北京期望电子出版社. 5.李秀娟主编.AtuoCAD绘图简明教程.北京：北京艺术和科学电子出版社.6.愉快电脑一点通编委会编著.汉字版AtuoCAD辅助绘图和设计.北京：清华大学出版社. 7.解璞等编著.AtuoCAD汉字版电气设计教程.北京:化学工业出版社，8.刘妮妮AutoCAD 汉字版 应用教程 北京：国防科技大学出版社，
