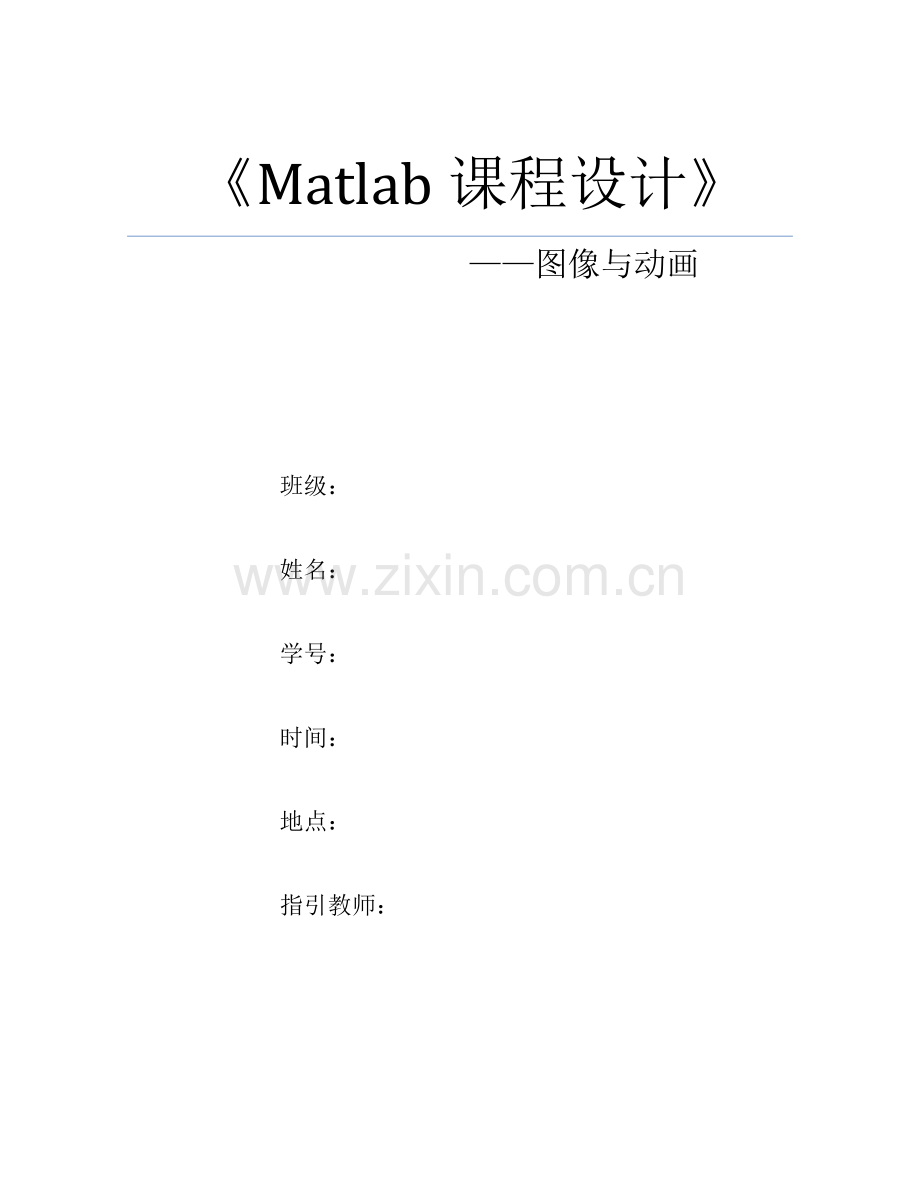

matlab专业课程设计专业资料.doc_第1页
第1页 / 共20页
matlab专业课程设计专业资料.doc_第2页
第2页 / 共20页
matlab专业课程设计专业资料.doc_第3页
第3页 / 共20页
matlab专业课程设计专业资料.doc_第4页
第4页 / 共20页
matlab专业课程设计专业资料.doc_第5页
第5页 / 共20页
点击查看更多>>
资源描述

1、Matlab课程设计 图像与动画班级:姓名: 学号:时间:地点:指引教师: 自 动 化 教 研 室目 录一 课程设计目与规定二 课程设计课题分析三 课程设计内容与安排四 课程设计环节五 课程设计成果六 参照文献七 附录 一 课程设计目与规定1. 课程设计目:(1)进一步理解和消化课本知识,运用所学知识和技能进行简朴设计 (2)通过课程设计提高应用能力,为专业课学习打下基本 (3)培养查阅资料习惯,训练和提高独立思考和解决问题能力 (4)通过命令显示图像,完毕简朴动画制作,结合程序设计培养知识综合运用能力和技巧。2. 课程设计规定从课程设计目出发,通过设计工作各个环节,达到如下规定:(1) 可以

2、对的理解课设题目和意义,全面思考问题(2) 运用科学合理办法,认真准时完毕二 课程设计课题分析1.图像:通过imread.imadd.imshow.imnoise.imrotate等函数调用实现对图像属性变化。2.动画 对于动画设计我有几种思路。(1)建立一种矩阵,把图片读出来放到矩阵中,再通过moviein函数播放,但是实验了几次也没有成功。(2)画一种三维图,通过变化属性实现三维图转动来达到动画效果。 (3)先装入一张背景图,再通过编程使图片产生动画效果。通过尝试我选了第三种办法。三.课设内容与安排内容:1.运用matlab调用磁盘目录下图片文献;2.制作实时动画;3.制作演示系统,通过点

3、击不同按键显示不同图形。时间安排参照如下教学时间安排教学安排;周一 布置任务,查阅资料周二 设计周三 设计周四 仿真、调试周五 验收、总结报告 四.课程设计环节 1.图像采用imread函数g0=imread(C:UserstoshibaDesktopmatlabq.jpg);%读取文献名为q图像。Imadd:增长亮度,imnoise:添加噪声,imrotate:旋转grayslice:索引色 在一种figure框显示多幅效果图用subplot函数 源程序见附录1。 2.动画制作动画源程序:A=imread(C:UserstoshibaDesktopmatlab69.jpg);%背景图像h=f

4、igure;imshow(A); %显示hPush = findall(0,Type,uiPushTool);hToggle = findall(0,Type,uiToggleTool);htogglesplit= findall(0,Type,uitogglesplittool);set(hPush;hToggle;htogglesplit,Visible,off);%隐藏工具栏axes axis(0 1 0 1); %设立坐标范畴axis off;set(gcf,color,k);%设立背景颜色为黑色N=20;handles=zeros(1,N);x=rand(2,N);fontsize=

5、floor(rand(1,N)*17+32);%设立字号new_handles_N=0;for i=1:N handles(i)=text(x(1,i),x(2,i),*,fontsize,fontsize(i),color,w); %handles 存储每一种雪花句柄endwhile 1 if ishandle(h) return end for i=1:N temp=get(handles(i),position); step=get(handles(i),fontsize)/48*0.05; % 不同雪花速度不同 if temp(2)0 判断与否溢出 new_handles_N=new_

6、handles_N+1; new_handles(new_handles_N)= copyobj(handles(i),gca); if new_handles_N=500 delete(new_handles); new_handles_N=0; end temp(1)=rand(1); temp(2)=1; else temp(1)=temp(1)+rand(1)*0.1-0.05; temp(2)=temp(2)-step;%速度 end set(handles(i),position,temp,rotation,get(handles(i),rotation)+5); end paus

7、e(.2)end3.GUI设计 (1)新建一种gui,添加push button组件,添加axes组件。 (2)点击运营,在弹出editor窗口编程 五. 课设成果 1.图像二.动画 圣诞跳动心六.课设心得体会 为期一周课程设计就要结束了;通过这些天学习,我深深地懂得了学任何知识都要虚心,都要夯实学,在这一种星期了,我学到了诸多课本上没有学到东西,例如对图像各种分析解决;对动画初步制作,虽然有程序是参照别人弄好,可通过读程序,改程序,最后做出了自己心满意足效果,我觉得我还是赚到了。在课设开始,做图片时候,由于书上有好多实例,感觉很简朴,便觉得这课设没什么压力啊。可是再开始做动画后,我眉头皱起来

8、了。我初期构想是通过读图来实现动画,可是试了N多程序还是不行,苦恼了一天多,查了好多资料,还是不行,真觉得自己太笨了。没办法,必要得变化思路了,否则就无法再规定期间内完毕课设了。在matlab论坛上看了诸多人技术帖,视野开拓了许多,最后也如愿完毕了课设。七.参照文献1 崔新忠.MATLAB与仿真系统课程设计指引书.自编教材,2 作者:赖志国.Matlab图像解决与应用 .3刘卫国.MATLAB程序设计与应用(第二版).北京:高等教诲出版社,4 张强,王正林. 精通MATLAB图像解决.附录1图像解决源程序:clear allfigure(menubar,none);g0=imread(C:Us

9、erstoshibaDesktopmatlab241500.jpg);subplot(331);imshow(g0) ;title(原图);g2=imadd(g0,100);subplot(332);imshow(g2);title(亮度增长100) ;g1=imnoise(g0,salt & pepper,0.2);g1=im2double(g1);subplot(333);imshow(g1);title(加入椒盐噪声);g4=imrotate(g0,45,bilinear);subplot(334);imshow(g4);title(左旋45) ;g5=grayslice(g0,64)

10、;subplot(335);imshow(g5,hot(64) ;title(索引色); g0 = g0(:,:,2);subplot(336);imshow(g0,50,150);title(灰度级50,150) ;g1=imnoise(g0,salt & pepper,0.2);g1=im2double(g1);h6=fspecial(average);g7=filter2(h6,g1,same);subplot(337);imshow(g7);title(进行均值滤波); subplot(338);imhist(g0);title(图像直方图);g6=im2bw(g0) ;subplot

11、(339);imshow(g6);title(二值)附录2: 跳动心源程序: close all figure(menubar,none); x = linspace(-2,2,100);X,Y,Z = meshgrid(x,x,x);I1 = (X.2+9/4*Y.2+Z.2-1).3-X.2.*Z.3-9/80*Y.2.*Z.3;p = patch(isosurface(X,Y,Z,I1,0);set(p,FaceColor,red,EdgeColor,r);set(gcf,color,y);view(3);axis equal ;axis off;light(Posi,0 -2 3);% 在(0,-2,3)点建立一种光源lighting phongset(gca,nextplot,replacechildren);%记录 XX = get(p,XData);YY = get(p,YData);ZZ = get(p,ZData); for j = 1:20 bili = sin(pi*j/20); set(p,XData,bili*XX,YData,bili*YY,ZData,bili*ZZ) F(j) = getframe;end movie(F,10)
